    Restauratieverslag van een De Havilland DH-82 Tiger Moth
    (span. 1,85 m)

    Van Pascal een mooie oude Toni Clark Tiger Moth overgenomen:

    [​IMG]

    [​IMG]

    [​IMG]

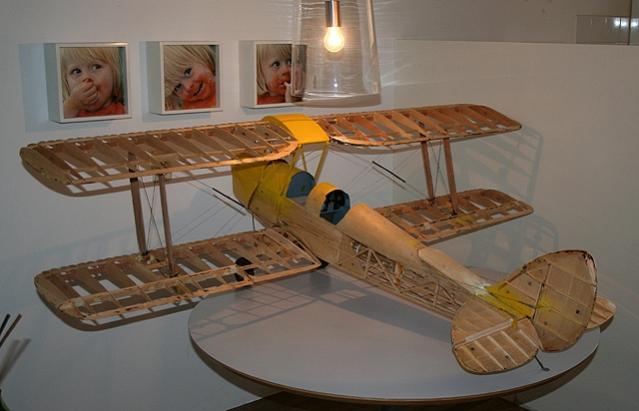

    Omdat de kist al wat ouder is en ik de geschiedenis niet ken, heb ik de bekleding verwijderd om de constructie helemaal na te kunnen lopen:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

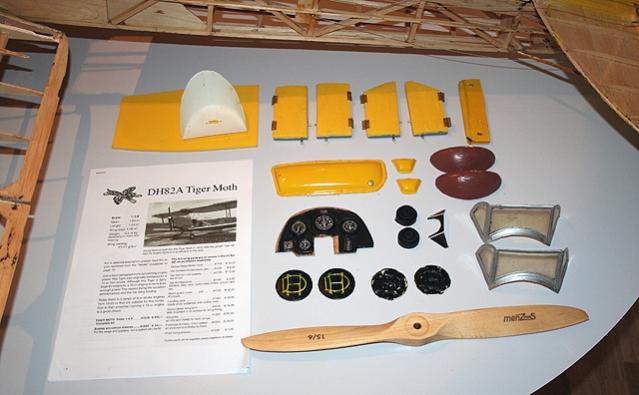

    Dit zit er ook nog bij:

    [​IMG]

    Nieuwe kisten moeten altijd even goed dubbel gechecked worden ;)

    [​IMG]

    Ben hoofdzakelijk nog bezig met het strakmaken van de Chippy en tussendoor `t nalopen van de Tiger. De bedoeling is dat ze gelijktijdig klaar zijn voor dezelfde kleuren 2K eindlaag.

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  2. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    6.030
    Locatie:
    daar waar ik vlieg
    blijft mooi de kleine mot van toni ,vliegt net als de grote broer van toni .

  3. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.413
    Locatie:
    nuenen
    Bij deze abo

  4. scaleflying4life

    scaleflying4life

    Lid geworden:
    24 nov 2007
    Berichten:
    685
    Locatie:
    waar de A15 eindigd in t oosten
    daar is ze !!!!!!!!!!!!

    wel een beetje naakt hoor zo
    maar goed bezig ramses .
    hopelijk zie ik je met een van de 2 De Havilland familieleden op de stampe meeting

    greetz pascal

  5. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    @ Serge & Femmo: bedankt :D

    Ze zal `t niet koud krijgen Pascal. We hebben de warmste september maand in tijden en `t blijft nog even zo. Ze ziet er erg goed uit voor haar leeftijd en ik hoef erg weinig tijd in haar te steken voordat ze weer een nieuw jasje aan krijgt! :D
    Het is trouwens de bedoeling dat ik volgend jaar niet hoef te kiezen welke er mee gaat! ;) [beiden dus!]

    Groeten, Ramses

  6. scaleflying4life

    scaleflying4life

    Lid geworden:
    24 nov 2007
    Berichten:
    685
    Locatie:
    waar de A15 eindigd in t oosten
    hey ramses

    ja is n goei mothje geweest, qua bouw en vlieg eigenschappen.
    ga je zeker plezier aan beleven.
    Het is dat ik zo leip van stampes ben anders had ik r zelf gehouden .
    Ach ja ieder zn tik he ! ;)

    Als je auto groot genoeg is , ken je ze allebei meenemen ja
    (graag zelfs)

    succes ermee en ik blijf je volgen...............


    greetz pascal

  7. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Thanks Pascal, ik zal haar een waardig 'tweede leven' geven!
    Ben nu bezig met `t stabilo, zal binnenkort weer wat foto`s plaatsen.

    Groeten, Ramses

    Laatst bewerkt: 30 sep 2011
  8. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Update

    In de catalogus van Toni Clark staan enkele bladzijdes met info over deze Tiger moth. Op een van de foto`s is te zien dat het stabilo, richtings- en hoogteroer voorzien zijn van verlichtingsgaten. Met een cirkelsnijder vast een gaatje gemaakt:

    [​IMG]

    Vanwege de belemmering van de arm van de cirkelsnijder tegen het kielvlak en de roerhoorntjes konden de helft van de cirkels niet gesneden worden, dus ze maar met m`n miniboortje uitgefreesd:

    [​IMG]

    [​IMG]

    Dat scheelt alvast een beetje gewicht in de neus. Het zijn toch 38 gaten van zo`n 3cm doorsnede in 3mm dik balsa.

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  9. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Update

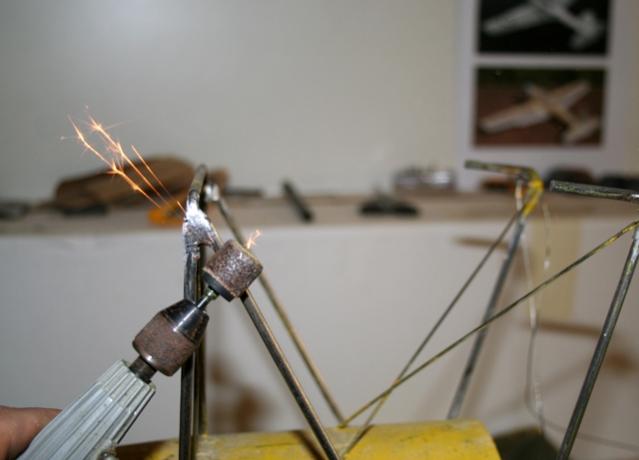

    Een avondje "dremelen"

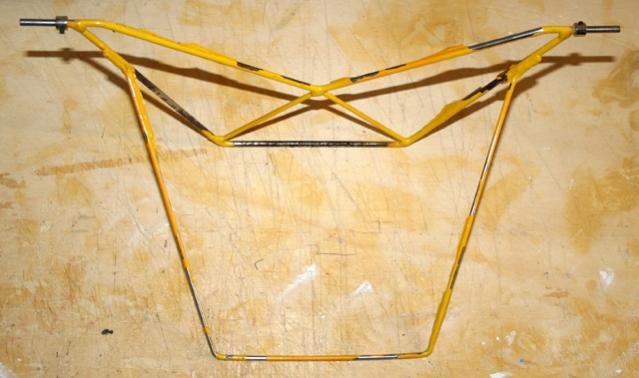

    Landingsgestel voor:

    [​IMG]

    [​IMG]

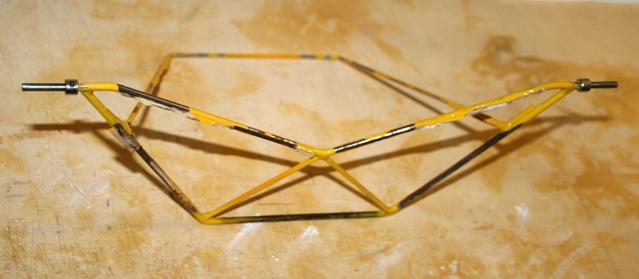

    en na de dremelbeurt:

    [​IMG]

    [​IMG]

    Nu weer een nieuwe "broek" (bekleding van de hoofdpoten) aan.

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  10. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Update

    Na het landingsgestel zijn de vleugelstruts aan de beurt,
    voor:

    [​IMG]

    en na het dremelen:

    [​IMG]

    De voorste twee strutverbindingen zaten niet meer vast, links zat er een scheur in en rechts was `ie na wat schuren los:

    [​IMG]

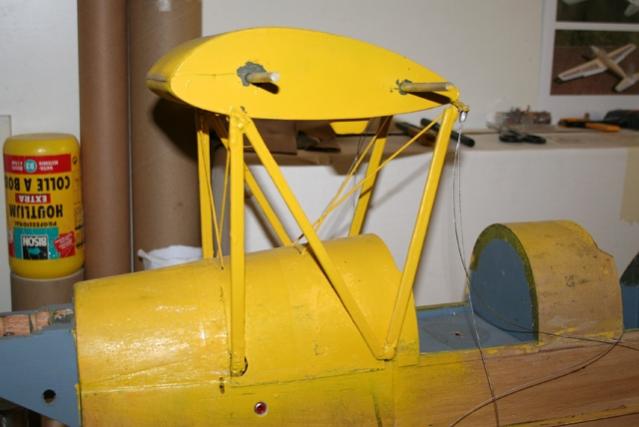

    De vleugeltank gedemonteerd en de soldeerspullen erbij gepakt:

    [​IMG]

    Losbranden van de oude verbinding:

    [​IMG]

    en de nieuwe verbinding:

    [​IMG]

    Linksvoor ook opnieuw gesoldeerd. Metaalbewerken is niet m`n favoriet en het ziet er niet mooi uit, maar `t volstaat z`n functie! Wat nadremelen:

    [​IMG]

    en verder met de vleugeltank.

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  11. VINTAGE FLYER

    VINTAGE FLYER

    Lid geworden:
    12 feb 2005
    Berichten:
    1.706
    Locatie:
    heerlen
    er mooi projekt ramses ook ik neem even n abotje op:wink:dit is toch n faforiete dubbeldekker van mij!! ik heb met zn grote broer gevlogen en daar erg veel plezier aan beleeft :yes:

  12. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Update

    @Johan: Bedankt, de kleine TC Moth is ook een fijne vlieger inderdaad! :D

    Update

    De anti-spin strake voor het stabilo is niet echt schaal en de latere modellen Tiger Moths hadden ze niet meer gemonteerd. Aangezien ik de Moth een "latere" Royal Navy kleur ga geven (net als m`n Chippy) laat ik de anti-spin strakes er ook af (DH heeft testen gedaan met een Moth met- en een Moth zonder de anti-spin strakes en er was geen verschil merkbaar in de vlucht dus het scheelt mijn model i.i.g. weer wat gewicht in de staart).

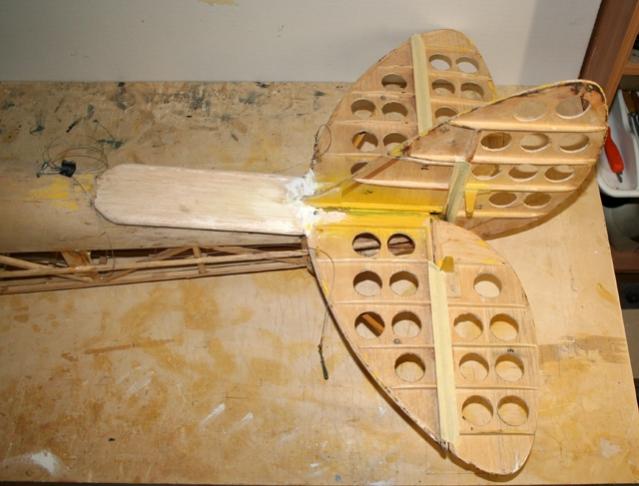

    De anti-spin strake:

    [​IMG]

    kan er gelukkig zonder verdere beschadigingen af:

    [​IMG]

    en de lijmresten geschuurd:

    [​IMG]

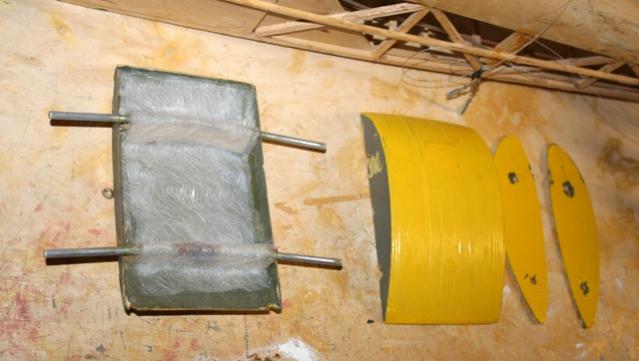

    De vleugeltank lijkt me wat zwak zoals de constructie was:

    [​IMG]

    Eerst twee extra laagjes 25 gr. glasmat:

    [​IMG]

    en voor de verbinding met de struts komt er nog wat triplex in. De buitenkant kaal maken was een flinke klus. Schuren, vijlen en weer schuren`:

    [​IMG]

    en klaar om bijgewerkt te worden:

    [​IMG]

    De romp aan de rechter zijkant was behoorlijk aangetast door brandstof en uitlaatgassen. Ook waren het motorschot en de motorsteun behoorlijk aangetast:

    [​IMG]

    In die mate, dat soaken met ammonia en met een strijkbout over een doek niet hielp. Verwijderen dus en nieuwe maken:

    [​IMG]

    De rechter rompflank verwijderd tot de constructie (die was gelukkig droog) en het motorschot verwijderd en vernieuwd:

    [​IMG]

    [​IMG]

    [​IMG]

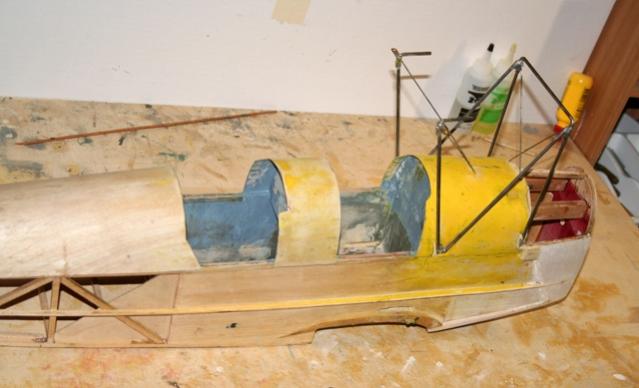

    Rechter neus afgemaakt en de cockpits leeg gemaakt:

    [​IMG]

    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  13. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.413
    Locatie:
    nuenen
    Gaaf Ramses

    mijn Tomtit is bijna kaal, blijkt vroeger toch zilver te zijn geweest.
    Als ik een beetje ben opgeschoten zal ik iets plaatsen hier.

  14. scaleflying4life

    scaleflying4life

    Lid geworden:
    24 nov 2007
    Berichten:
    685
    Locatie:
    waar de A15 eindigd in t oosten
    hey ramses,

    de anti spin plankjes was volgens mijn ook een verplichting bij nederlandse moth ,
    Deze werden verplicht door de rls (rijks luchtvaart school)evenals het ´´fokker´´ richtingsroer.
    die ziet er pas lelijk uit .

    je bent goed bezig succes ermee

    greetz pascal

  15. jetpropdlx

    jetpropdlx

    Lid geworden:
    10 jun 2004
    Berichten:
    2.607
    Locatie:
    Maasmechelen/Hapert/EBZW
    Ik weet niet wat voor wie verplicht was,
    Maar de enige Nederlandse Tigermoth met "bedplank" die ik ken is de PH-CLS (voor restauratie) en die heeft niet de anti spin plank op de romp.
    (schijnen er ook gebouwd te zijn met een halveplank (één kant))

    [​IMG]

  16. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    He Femmo, gaaf! :D Hoe is de constructie van de Tomtit? Wordt mooi straks 2 zilveren dubbeldekkers in Geldrop! Ben benieuwd naar de plaatjes!
    Ha Pascal, thanks! :D Ze wordt grondig gerestaureerd.
    Hoi Eric, ik vind haar persoonlijk zonder anti-spin strakes en met orgineel richtingroer het fraaist (slank), zoals onderstaand orgineel:

    [​IMG]

    Spinnen mag ze van mij,... ;) en het scheelt toch ook weer wat gewicht in de staart!

    Ik wil wel de slats gaan aanbrengen welke niet op mijn model zitten. Zijn het automatische Handley-Page slats of staan ze vast in uitgeklapte positie?

    Groeten, Ramses

    Laatst bewerkt: 29 okt 2011
  17. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.413
    Locatie:
    nuenen
  18. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    8.640
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    38 x 3,14 x 0,3 x 0,3 ~ 11 dm2 Ruim 1 plankje 3 dus...
    Scheelt (als het hout goed was) 33 gram achterin.
    Bij een verhouding 1;3,5 voor/achter kun je dus 33 + 115,5 = 148,5 gram uitsparen. Krap anderhalf ons dus.
    Voor mij zou dat veel zijn, voor een (vaak zware) schaalkist weet ik het niet...:rolleyes:

    Hier
    voorbeelden van originele nederlandse Tigers.
    En toch..... voor mij hoort een Tiger er uit te zien als in deze foto, met sleepkabel.
    Zo herinner ik me ze, met het vergrote kielvlak.

    Laatst bewerkt: 28 okt 2011
  19. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Gevonden:

    A design feature of the Tiger Moth is the slats, located on the outboard leading edge of the top wing. These can move freely when unlocked and are designed to open when approaching the stall to increase the overall lift. The lever to lock and unlock the slats is located on the right side of the cockpit, however, the aircraft is usually flown with the slats locked.

    ennuh, voor jou hetzelfde Femmo:

    This led Sydney Camm, then chief designer at Hawkers to design the Tomtit, a single bay biplane whose frame was of steel and duralumin tubes. The spars were made of tubular dumbbell sections, the whole aircraft fabric covered. Automatic slats of the Handley Page type were fitted to the leading edges of the upper wing.

    Groeten, Ramses

  20. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.589
    Locatie:
    Heeze
    Ik heb de helft van de circeltjes gedremeld en kon ze achteraf dus niet op de weegschaal leggen, wat leuk dat jij dat weet uit te rekenen! :D Ik vind het eigenlijk best veel gewicht! Deze kist wordt sportschaal en ik probeer zoveel mogelijk gewicht te besparen voor een realistisch vlieggedrag.

    Persoonlijk vind ik die "nederlandse" staarten niet zo fraai op een Tiger Moth, maar smaken verschillen! ;)

    Groeten, Ramses

    Laatst bewerkt: 29 okt 2011
