Bouwverslag De Havilland T.10 Chipmunk ⇨ WG-486 G | c/n C1/0536

Tof, bedankt Gert! Waar in Belgie ligt dat vliegveld en zijn er dit jaar nog vaker Chipmunk meetings?

Ben tussendoor bezig een 1/12 Hellcat vliegklaar te maken.
Nog de besturing en tankje inbouwen, roeren bevestigen en aansluiten en dan weer verder met de Chipmunk.

Groeten, Ramses



link van het veld;

Aero Para Club der Kempen > Home



hey ramses,

het hellcatje ben je toch niet aan het klaar maken voor de stampe flyin he ;P ?

die rooie chip is trouwens ook wel een mooie opvallende kist.

helemaal een mooi model de chipmunk zucht.......... je weet hoe ik er over denk he

p.s op de meeting is er ook een grote chip te zien he

greetz pascal



Update

@ Gertje: Bedankt!
@ Pascal: Volgend jaar met de Tiger Moth!

De Hellcat is bijna vliegklaar en weer van de bouwtafel af en ben weer verder gegaan met de Chipmunk:

Eerst de extra ribben in de rolroeren en flaps gemaakt. Volgens bouwtekening worden de roeren geheel ingedekt met balsa maar ik bekleed ze liever met doek als het orgineel. Alleen een deel van de balsa indekking weglaten is niet voldoende, de stijfheid is er dan uit en om die er weer in te brengen heb ik achtentachtig kleine driehoekjes gesneden die in de achterlijst tegen de ribben komen:

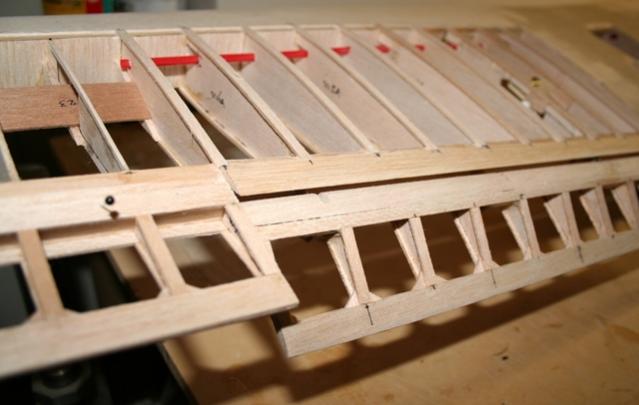

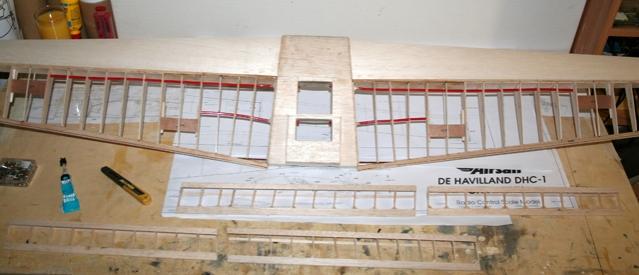

Roeren los van de vleugel gezaagd:

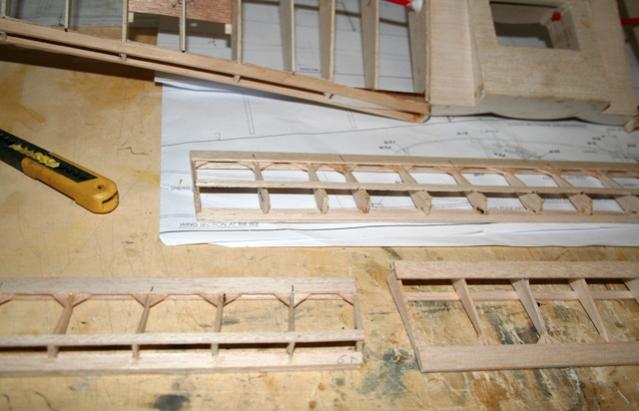

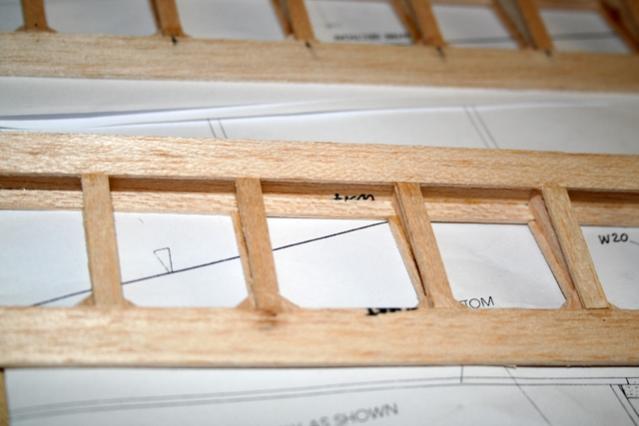

Achterlijsten / aansluiting roeren moeten nog gemaakt worden:

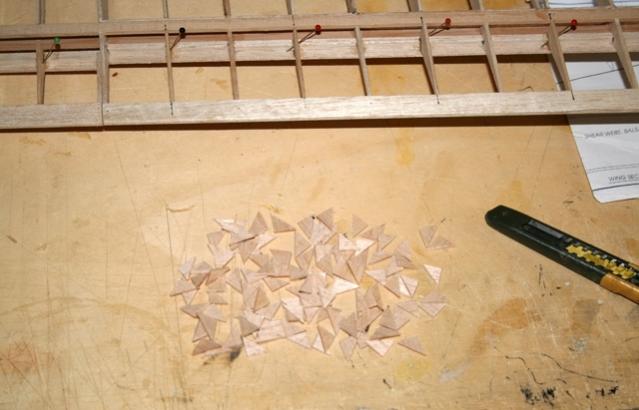

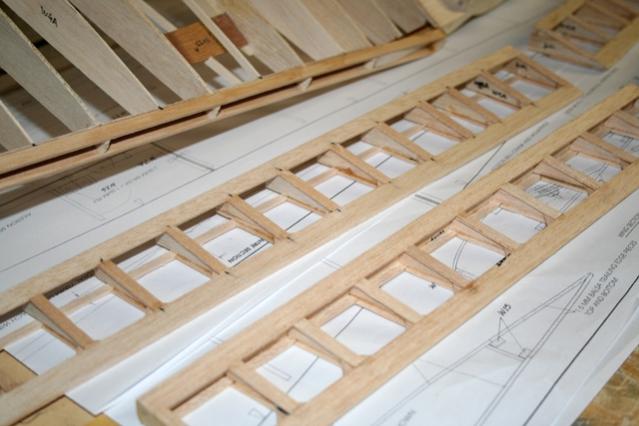

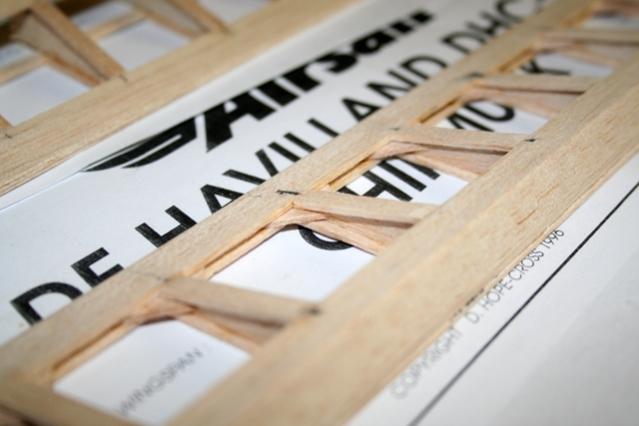

Driehoekjes ingelijmd en ten plaatse van de neuslijst van de rolroeren de ribben afgezaagd voor de neuslijst:

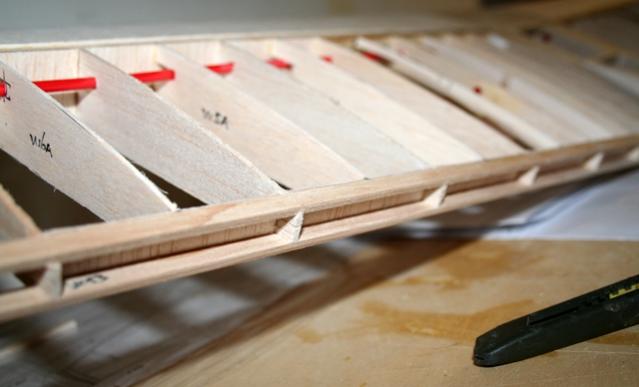

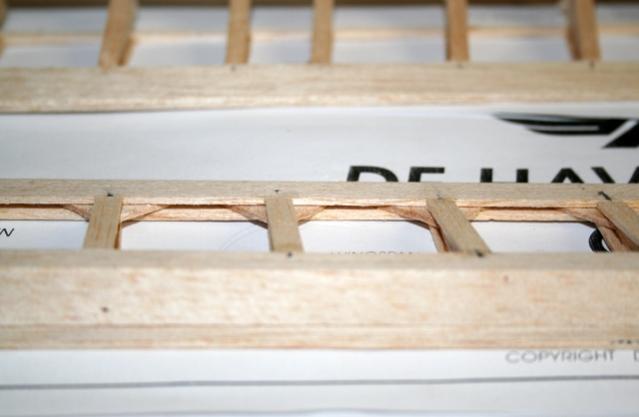

Neuslijst en cabstrips op de rolroeren gelijmd:









De neuslijst van de flaps en de achterlijsten van de vleugel zijn nu aan de beurt.

Groeten, Ramses



Hoi Ramses,

Hier een linkje die ik kreeg toe gestuurd.

http://www.woodclassics.de/fileadmin/user_upload/PDF/chipi.pdf

Groet Jan...



Hoi Jan,

Bedankt!
Ga `m zo eens doorlezen.

Groeten, Ramses



Naar aanleiding van het advies van Jan en Rob heb ik via dit forum inmiddels ook een andere motor aangeschaft voor de Chipmunk, een Saito FA-82A (i.p.v. de Irvine .53) Past beter onder de kap, mooier geluid, grotere prop en meer vermogen!

De vleugel is inmiddels weer een stukje verder, de flaps zitten eraan en zijn aangesloten en scharnieren ongeveer zoals de full-size (d.m.v. zelfgemaakte externe scharnieren):



Zal dit weekend foto`s van de vleugel met de flaps maken.

Groeten, Ramses



Hey Ramses,

Goed idee van die Saito 82, daar ga je veel plezier aan beleven!
De 82 is zwaar overvierkant en heeft daardoor een iets onrustige loop in vergelijk met zijn voorgangers. Maar de power en het geluid maken het helemaal goed.
Het is wel een vrij dorstig heerschap, dus als je een redelijke tank kwijt kunt zou ik dat doen. 250-300ml geeft je een mooie actieradius.
Voor minimale vervuiling op je kist de uitlaatgassen haaks op de vliegrichting uit laten spuiten, dan zijn ze snel uit de wervelingen van de prop en waaien onder de kist door.
Veel plezier met bouwen het ziet er allemaal mooi uit!



Update

Hoi Rob, bedankt voor de tips! 300 ml moet lukken en ik zal straks met het plaatsen van de uitlaat rekening houden met de richting.

Update:

De foto`s van de vleugel + flaps:

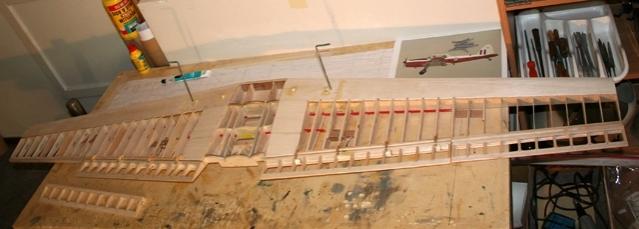

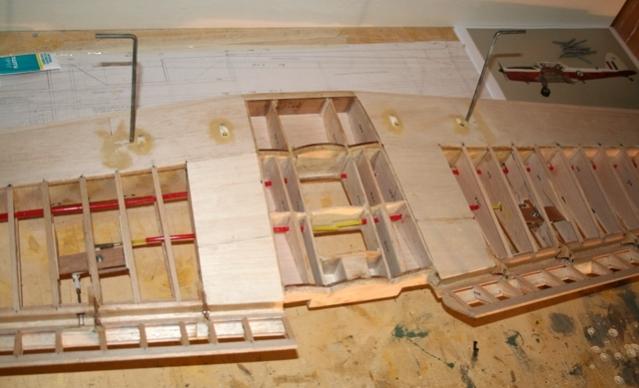

De vleugel weer wat verder. Het middenstuk ingedekt en tot de rolroeren de capstrips erop geplakt.

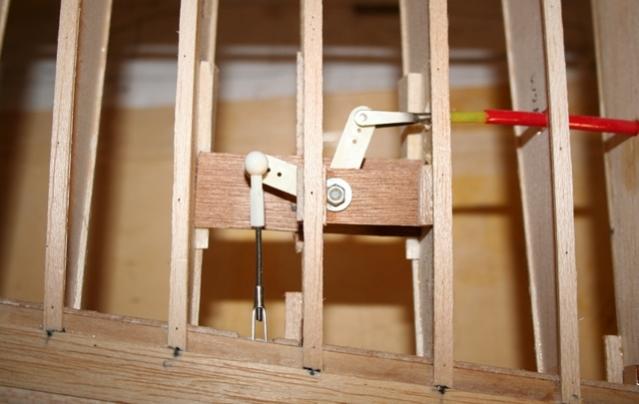

aansturing en vakje voor de flapservo



90 graden hevel, spelingloos!

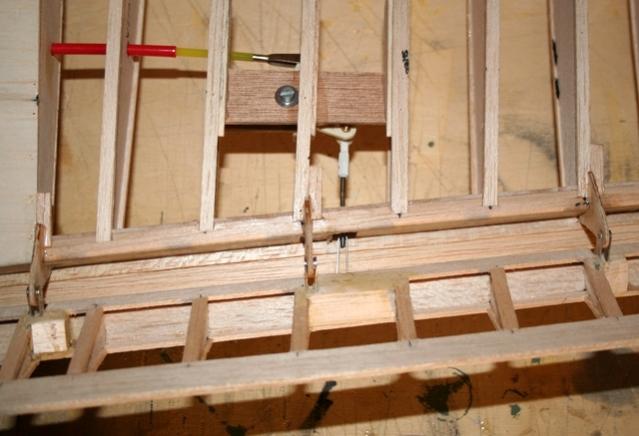

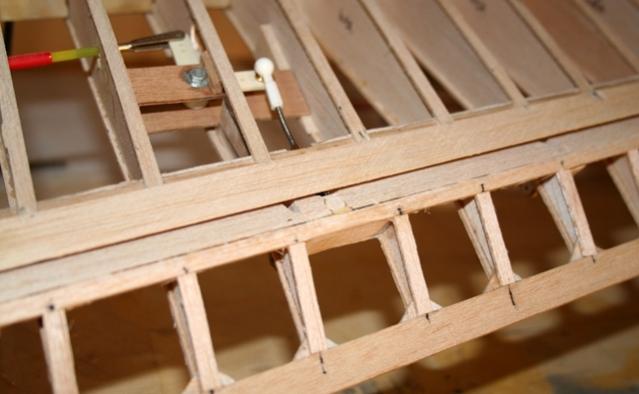

inwendige aansturing



kleine flapuitslag. Het rolroer zit er tijdelijk voor de foto opgespeld

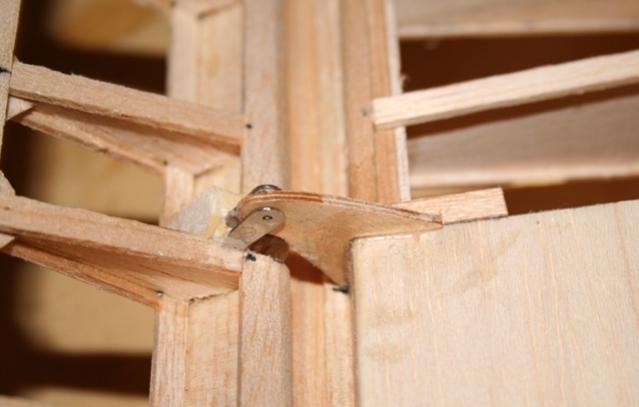

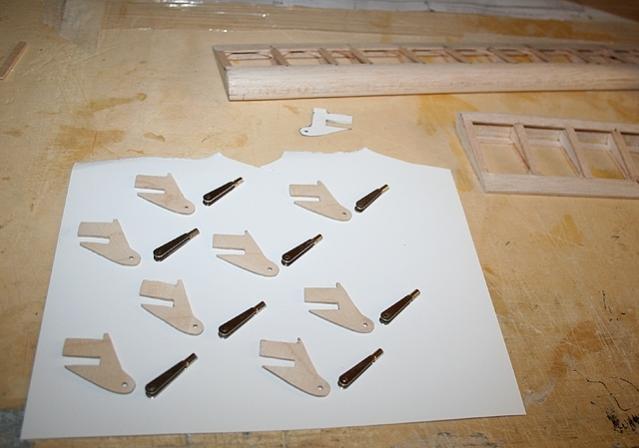

het scharnier van 2mm vliegtuig triplex en een kwiklink. Het triplex loopt tussen de liggers door tegen de rib een stukje de vleugel in en de kwiklink is in een blokje in de flap gelijmd. Het triplex en de kwiklink vastgezet met epoxy. De flaps kunnen 90 graden uitslaan, maar straks zullen ze maximaal 45 graden uitslaan. Waarschijnlijk via twee standen, 20 en 45 graden.

Nu de ophanging voor de rolroeren maken. Hiervoor gebruik ik standaard penscharnieren (dezelfde als in de staartvlakken).

Groeten, Ramses



RdL de inspirator.......



zucht........................

;P



Hee ik zie dat je de roeren gaat aqansturen met bowdenkabols
Dat is echt een no go hoor
vragen om problemem
rorloeren stuur ik altijd zo direct mogelijk aan
Dus de servo,s in de vlerugol bij het roer

Ik heb wat teveel mooie modellen de grond in zien gaan door bowdemkabol rolroeraansturing



Nou ja het zal wel werken hoor
maar ik moet Jeroen gelijk geven; ik zou de servo's direct in de vleugel bouwen, is idd direkter, minder speling en beter toegankelijk.

Speling: Op dit moment heb je voor één rolroer een optelling van 5 punten van speling: 3 quicklinks (en één ball link die ik niet zou gebruiken..) en het draaipunt!, Met een servo bij het roer en twee ball links heb je 0 speling!!

Je praat dan wel gelijk over 4 servo's i.p.v. 2, en ball links i.pvp quicklinks dat kan een bezwaar zijn (ik kan niet in je portemonnee kijken...)

De methode met bowden kabels is meer iets zoals we dat vroegûh deden......, nogmaals, het zal best werken maar het kan nóg beter!

Wat je keuze ook zal zijn Ramses, succes met de bouw van dit pracht model!

gr.

Frank



Plus dat die dingen veel uitzetten en krimpen bij verschillende temperaturen... Altijd trimmen dus...



@ Femmo en Pascal: Thanx!
@ Jeroen, Frank & Melvin: Bedankt voor `t meedenken! Goed voorbeeld doet goed volgen, dat wordt dus ombouwen!

Frank, de gebruikte ball-links zijn dacht ik van Dubro. Welke ball-links adviseer jij?
Ik had een S3001 voor beide flaps en een voor beide rolroeren gepland.
Kan ik het beste een S3001 per roer toepassen of zijn lichtere/kleinere servo`s dan voldoende?

Groeten, Ramses



Gewoon deze ofzo, ook van DUBRO;

TowerHobbies.com | 900 Dubro Heavy Duty Ball Links 4-40 (12)

Wat servo's betreft zijn 3001 en prima keuze, die heb ik ook (één per rolroer) op mijn 1/3 Sopwith van 16kg zitten, gaat al 8 seizoenen zonder problemen mee!
Zou zelfs wel lichter kunnen, mini servo van 2kg of iets dergelijks,

gr.

Frank



Oke, bedankt. Zal eens kijken of `t lukt de S3001`s plat in de vleugel te krijgen. Het vleugelprofiel is namelijk best dun. De hevel mag bij de rolroeren doorsteken voor de aansturing, maar bij de flaps moet deze binnen het profiel blijven (interne aansturing). Als dat niet lukt zal ik alternatieven zoeken (kleinere servo`s).

Groeten, Ramses



Gisterenavond een succesvolle maiden en tweede vlucht met het Hellcatje gemaakt en alle bouwtijd is nu weer voor de Chipmunk.

Ik heb de aansturing zoals die was uit de vleugel van de Chipmunk gesloopt en gemaakt zoals Jeroen en Frank adviseerden d.m.v. vier servo`s i.p.v. twee. De rolroeren en vleugeltips zitten er nu ook op en alles moet nou nog een keer geschuurd worden. De bouwtafel is vrij voor de romp waar ik eindelijk aan kan beginnen Zal wat foto`s maken voor een update.

Groeten, Ramses



kijk, dat waardeer ik nou aan een goed forum
elkaar met raad en daad bijstaan en niet alleen maar ongezouten kritiek
leveren! waarvan akte.

Succes met de bouw



Yep zo zou het moeten zijn in veel meer draadjes.
