    De Zeven Provinciën Recent ben ik in het bezit gekomen van deze bouwdoos en ga weer een bouwverslag starten. Het bouwen is uiteraard geweldig maar ook de feedback van iedereen is super te noemen in het verleden. Daarom plaats ik ook weer dit bouwverslag.
    Zelf vind ik het ook leuk om een verslag te maken en is net zo leuk als het bouwen zelf.
    Ook als naslagwerk voor mezelf maar ook om nieuwe bouwers te inspireren. Na het bouwen van de Duyfken is dit het tweede schip van de firma Kolderstok waaraan ik ga beginnen.
    Dit is een bewuste keuze. De modelllen zijn prachtig maar ook eventuele vragen worden vlot beantwoord.
    Voor mij een enorme klus met uitdagingen en die ga ik graag aan.

    Er is reeds begonnen aan deze doos door iemand anders en zo staan de spanten al verlijmd op de kiel en staat de spiegel in de basis in elkaar. De reden waarom er is gestopt in een zo vroeg stadia is mij onbekend.
    Op het eerste gezicht zitten de spanten netjes verlijmd maar ik moet nog bekijken of alles kloppend is tot nu toe.
    Ik ga eerst op vakantie maar kon het niet laten alvast de eerste aanhef van het verslag te posten. Ik neem de tekeningen en de bouwverschrijving gezellig mee zodat ik me er vast in kan verdiepen en ietsie in het model kan gaan groeien.
    Ik heb gekozen om de romp in het eiken te gaan maken. Er is de mogelijkheid dit ook in het noten te doen. Het werken met eiken is dus nieuw voor me en benieuwd hoe dit zich straks gaat laten buigen. Ik heb er maar ook de plankenbuiger van Kolderstok bij aangeschaft.



    Het model van De Zeven Provinciën is in een ca. schaal van 1 op 72 gebouwd aan de hand van diverse beschikbare bronnen. Omdat deze op een aantal punten van elkaar afwijken is het spantenplan voor het schip volledig opnieuw getekend. De spiegel is gevormd naar één van de tekeningen van Willem van de Velde (de oude) zoals deze in het National maritime Museum in Greenwich hangt.

    Afmetingen
    Werkelijk Model
    Lengte
    163 voet
    ca. 90 cm
    (incl. boegspriet)
    Breedte 43 voet
    ca. 38 cm
    (ter plaatse van de grote ra)
    Hoogte ca. 85 cm
    (ter plaatse van de grote mast)
    Bewapening 84 kanons 82 kanons, twee gesloten poorten Bron Kolderstok models

    De geschiedenis herleeft in dit scheepsmodel van de Zeven Provinciën. De Zeven Provinciën was een linieschip van de Admiraliteit van de Maze. Het schip werd gebouwd van 1664-1665 op de oude admiraliteitswerf aan het Haringvliet in Rotterdam. De bouwmeester was Salomon van den Tempel, een telg uit een bekend geslacht van Rotterdamse scheepsbouwers. Het schip begon zijn carrière als tijdelijk vlaggenschip van viceadmiraal Aert Jansse van Nes, daarna werd het het vlaggenschip van luitenant-admiraal Michiel Adriaenszoon de Ruyter (1666-1674). Na de dood van De Ruyter werd het in 1678 het vlaggenschip van schout-bij-nacht Jan van Brakel. In 1691 kreeg schout-bij-nacht Johan Snellen het commando over het schip, hij overleed datzelfde jaar aan boord. Het schip maakte ook deel uit van een gecombineerde Nederlands-Engelse vloot onder John Edward Russel in 1692 waar het door de Fransen tijdens de Slag bij La Hogue lek geschoten werd. De laatste commandant van het schip was kapitein Evert de Lieffde, wiens logboek uit 1692 bewaard is gebleven. Uiteindelijk werd het in 1694 ter sloop verkocht.

    zevenprovinciencover2.jpg 7.jpg

    Janmaat, *Hans*, TIMBERWOLF en 3 anderen vinden dit leuk.
  2. pietsan

    pietsan

    Lid geworden:
    10 dec 2011
    Berichten:
    4.351
    Locatie:
    Hulst (Zeeuws-Vlaanderen)
    Goeie keus Hans, één van de modellen die bij mij ook nog op mijn verlanglijstje staan. Zelf ben ik niet zo'n voorstander van een model waar reeds een ander aan heeft gewerkt, maar gezien de geringe hoeveelheid is dit nog wel OK. Ze zal een stuk moeilijker worden als de 'Duyfken' inderdaad een hele uitdaging dus..... Ik heb reeds gezien dat je het best wel in de vingers hebt, dus Geduld en Doorzettingsvermogen zijn de sleutelwoorden;). Ik wens je in ieder geval veel succes bij het bouwen van dit prachtige model!

    groenenberg vindt dit leuk.
  3. Danny Mulders

    Danny Mulders verslagschrijvers

    Lid geworden:
    7 aug 2004
    Berichten:
    3.310
    Locatie:
    oss
    Deze ga ik volgen Hans! Staat bij mij ook als eerstvolgende op mijn lijstje voor over 2 jaar als ik klaar ben met mijn opleiding. :)

    groenenberg vindt dit leuk.
  4. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    959
    Locatie:
    Tilburg
    Hans, schuif mijn stoeltje weer aan, nog net een plekkie op de eerste rij, naast Piet en Danny je kunt het slechter treffen:)
    Maar, hoe staat het met het trailertje??? Die was toch nog niet klaar???:(:(, of heb ik iets gemist.
    In ieder geval succes met de bouw.......

  5. Ruud Pont

    Ruud Pont

    Lid geworden:
    26 jan 2018
    Berichten:
    36
    Locatie:
    Koudekerk aan den Rijn
    Geweldig!! eindelijk iemand die een bouwverslag start van dit magnifieke schip...
    Ik heb nog niet zo lang geleden dit schip (ook met eiken romp beplanking) aangeschaft bij Hans.
    En kan de tips en trucs van een ervaren bouwer goed gebruiken.
    Voor nu een goede vakantie gewenst, maar daarna aan de slag ermee.
    Ik zit er klaar voor..

    groenenberg en Janmaat vinden dit leuk.
  6. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.127
    Locatie:
    Dordrecht
    Leuk! Ik weet natuurlijk precies hoe het bouwpakket in elkaar zit, maar ik ben toch nieuwsgierig hoe jij het pakket gaat ervaren. Vragen, maar ook suggesties hoor ik uiteraard graag!

    groenenberg vindt dit leuk.
  7. Rob2

    Rob2

    Lid geworden:
    23 okt 2012
    Berichten:
    1.198
    Veel plezier met de bouw, ga je zeker volgen

    Bram Born en groenenberg vinden dit leuk.
  8. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    1.003
    Locatie:
    Nuenen
    NAtuurlijk schuiven we hier aan. Heel veel succes en ik verheug me nu al. Prettige vakantie!

    Als je eiken gaat doen ben ik benieuwd hoe het buigen jouw vergaat.

    Grt Hans

    groenenberg vindt dit leuk.
  9. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.557
    Locatie:
    Turnhout belgie
    Nog snel mijn stoeltje bij schuiven voor er geen plaats meer is op de eerste rij.
    Veel bouwplezier.
    vgr Marc

    groenenberg en Hoosterw vinden dit leuk.
  10. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.758
    Locatie:
    Leeuwarden
    Iedereen even inschikken, ik voeg me er ook bij.
    Veel plezier met dit prachtige schip Hans :yes:

    groenenberg vindt dit leuk.
  11. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    9.035
    Locatie:
    noord-holland
    veel bouwplezier met deze mooie boot

    groenenberg vindt dit leuk.
  12. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland
    Het trailertje staat te pronken op de kast zonder zeilen. Dus best toonbaar en zal dit even zo laten voor dat het is. Mogelijk ga ik later hier weer aan verder;)

  13. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland
    Dan wens ik jou ook heel veel succes met je bouw. Ik hoop de aankomende weken de draad te gaan opppakken. Ik ben benieuwd hoe ver je zelf inmiddels bent?

  14. Ruud Pont

    Ruud Pont

    Lid geworden:
    26 jan 2018
    Berichten:
    36
    Locatie:
    Koudekerk aan den Rijn
    Ongeveer net zover als jij. alleen heb ik de planken al liggen op het 1e dek.
    Ik heb wat moeite met de bouw beschrijving, dit is over het algemeen tekst en (zoals door Hans al aangekondigd in zijn bouwverslag voor het prototype) weinig tekeningen en foto's.
    Ik zal hem ook eerdaags even contacten voor een foto sessie van die prototype ("Hans, ik ga je dus bellen")
    Als ik de foto's heb, kan ik ze (indien gewenst) met je delen.
    Voor de puntjes op de i, zit ik graag aan bij jou bouwverslag.

    *Hans* vindt dit leuk.
  15. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    959
    Locatie:
    Tilburg
    Aha, twee bouwers en Admiraal Hans als toezichthouder:):)Dat word lekker smullen, de koelkast is gevuld, de nootjes staan op tafel, dus laat de plaatjes maar komen............:bier::bier:
    Heren beide succes met de bouw
    Gr. Koos.

    groenenberg vindt dit leuk.
  16. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland
    Ik heb gisteren uitgebreid de tekeningen doorgenomen en ik moet zeggen dat die in eerste instantie toch wel duidelijk zijn. Begeleid met de tekst is dit toch wel te doen. Er staat inderdaad niet op hoe een romp beplankt moet worden maar dit is naar eigen inzicht te doen. Kolderstok geeft bewust niet aan hoe er beplankt moet worden en geeft aan dat deze boot voor gevorderen bedoeld is. ( lees gerust, de mensen die eerder een romp hebben beplankt ) Foto's zijn er niet veel maar als je ze van Hans Hebt ontvangen zie ik ze graag verschijnen. Ik zal dek A overigens alleen maar gaan beplanken en niet voorzien van een dekinrichting. Je ziet hier straks helemaal niets meer van. Wel zal ik de kolderstok plaatsen aangezien deze boven het bovenliggende dek uit gaat komen. Het dek zal wel beplankt gaan worden met planken op maat en voorzien worden van breeuwnaden. De reden dat ik dit doe is als test voor het bovenliggende dek en ik zal dit dek met een azijn en staalwol-oplossing gaan behandelen om het dek een doorleeft uiterlijk te geven.

  17. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland

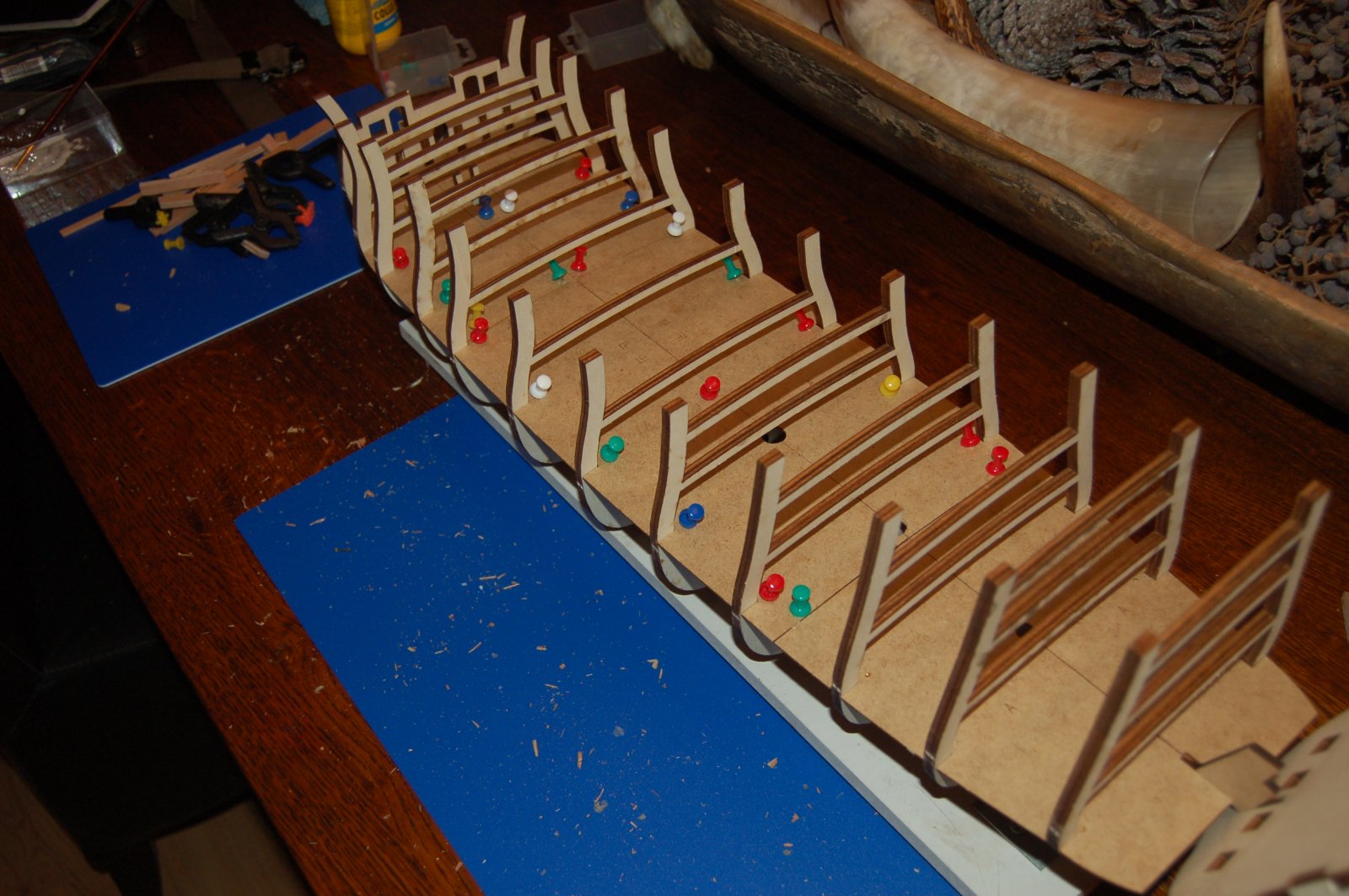

    DSC_4385.JPG DSC_4389.JPG Vandaag definitief de verdere start gemaakt en het valse dek er in gelijmd. Tussen spant 9 en 10 komt er een knik in het dek. Kolderstok heeft hier een balkje voor gemaakt waarbij de schuinte van de knik is aangebracht. Tussen dit balkje is er door mij een extra dekbalk aangebracht in de juiste bolling van het dek. Dit is ook gedaan om de valse dekken te ondersteunen op de naad aangezien ze op dit punt tegen elkaar gaan komen. Beide foto's spreken voor zich en je ziet het valse dek vastgepint op de spanten.

    Jaques, TIMBERWOLF en *Hans* vinden dit leuk.
  18. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland
    Uiteraard ben ik aan het vooruit denken hoe nu verder. Ik heb de mogelijk eerst de beplanking van het dek te gaan doen of eerst te beginnen aan de planken van de romp en uiteraard de afschuining van de spanten. Het voordeel van het eerst beplanken van de romp is dat je dan ook de kanonsgaten kan maken en je dus niet zo hoeft uit te kijken dat het beplankte dek niet beschadigd. Dus eerst de rompbeplanking en later hier tussen de dekbeplanking aan brengen.
    Ik kies toch als eerste voor het beplanken van het dek. Van deze beplanking is straks niets meer zichtbaar overigens. Ik ga dit dek toch volledig beplanken zodat ik ook kan zien hoe dit gaat worden met een verouderingseffect.
    De geleverde planken zijn van abachi in de maat 0.7 x 4 mm en zijn lang genoeg om van spiegel tot boeg in 1 keer te beplanken. Ik ga deze in stukken hakken van 10 cm. Met de schaal van 1:72 worden mijn dekdelen dus 7.20 m in werkelijkheid. Deze lengte is dus realistisch om de maken.
    Hoe ik ga beplanken is nog even de vraag? Er zijn hierin verschillende systemen en hier ben ik nog niet uit. Als voorbeeld nemen we de Wasa die alle beschikbare lengte van hout toepaste op het dek. Een allegaartje dus zullen we zeggen. De Engelsen hadden veel meer orde in de manier van beplanken.

    Laatst bewerkt: 25 aug 2018
  19. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.127
    Locatie:
    Dordrecht
    Waar de Engelsen van orde hielden waren de Nederlanders veel "praktischer" (lees zuiniger). Ieder stukje hout werd gebruikt en dus was het dek vaak een allegaartje.
    Omdat je dit eerste dek niet meer ziet zou je wat verschillende mogelijkheden kunnen proberen.

    groenenberg vindt dit leuk.
  20. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.667
    Locatie:
    Oud Beijerland
    Eerst maar even een "tooltje" gemaakt voor een juiste lengte van de planken. 20180825_224213.jpg

    Janmaat, Patrick_BE, Jaques en 1 andere persoon vinden dit leuk.
