De Zwarte Zee (1933), naar tekening NVM.

Discussie in 'Bouwverslagen - Schepen' gestart door Andre de Ruiter, 23 jan 2021.

  1. Andre de Ruiter

    Andre de Ruiter Vriend van modelbouwforum.nl

    Lid geworden:
    1 sep 2019
    Berichten:
    181
    Locatie:
    Rijnsaterwoude
    De Zwarte Zee, die ik ga bouwen, is de derde in de rij van vier sleepboten van L. Smit & Co's Internationale sleepdienst, die deze naam droegen.
    In 1933 kwam de Zwarte Zee in e vaart. De Zwarte Zee was niet alleen jaren het vlaggeschip van de maatschappij maar ook de sterkste zeesleper ter wereld tot de Clyde in 1957 in de vaart kwam. het schip was ontworpen om met de Seefalke, voorzien van 4200 pk dieselmotoren, van de Duitse maatschappij Bugsier te concureren. Om snel schepen in nood te kunnen bereiken werd de Zwarte Zee ontworpen met de voor een sleper hoge snelheid van ruim 17 knopen. Het schip kostte 600 000 gulden, een voor die tijd groot bedrag en vanwege de crisistijd gedeeltelijk een gok.

    Het boek de boek De vier Zwarte Zeeën geeft veel informatie over deze beroemde sleepboten. (C. de Haas, D. Pilkes, De vier Zwarte Zeeën, Alkmaar, 1992, ISBN 9060139992)

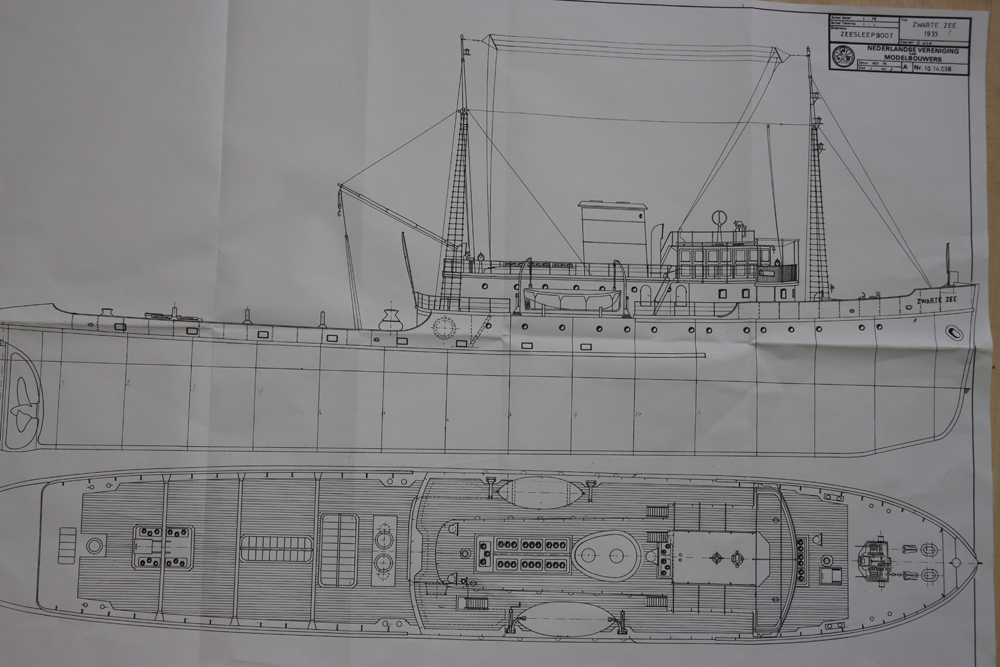

    Voor de bouw gebruik ik de tekening van de NVM nr. 10 14 038. Het is de bedoelimng dat het schip ooit gaat varen (RC).

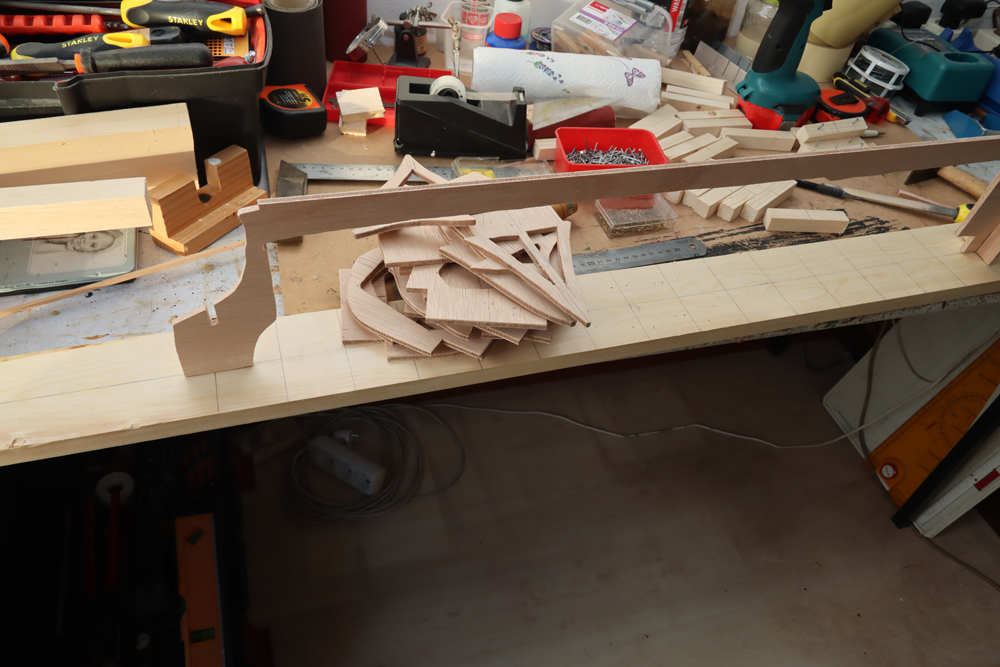

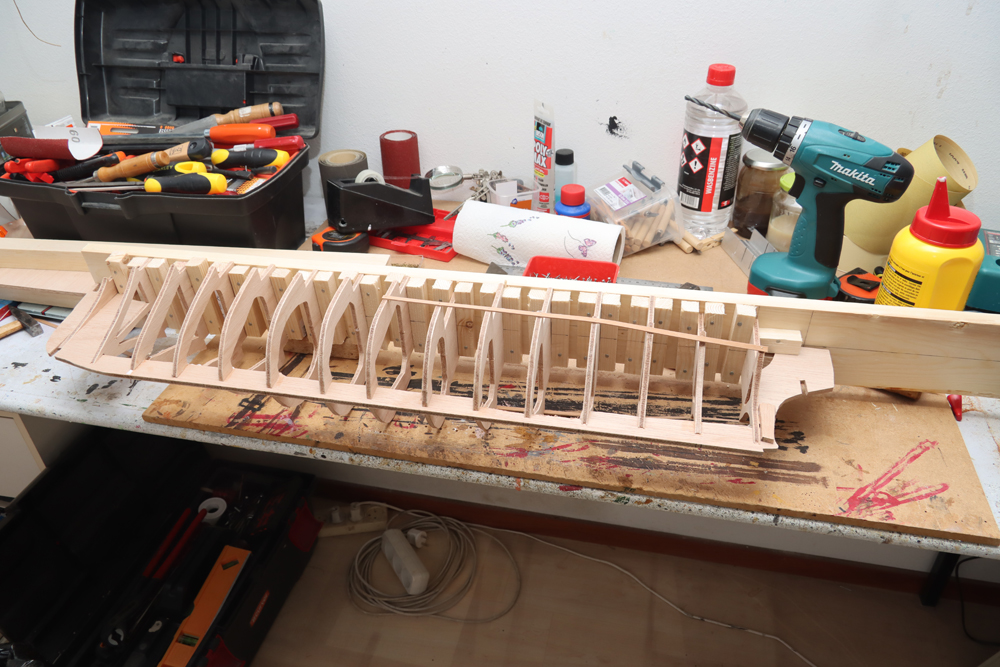

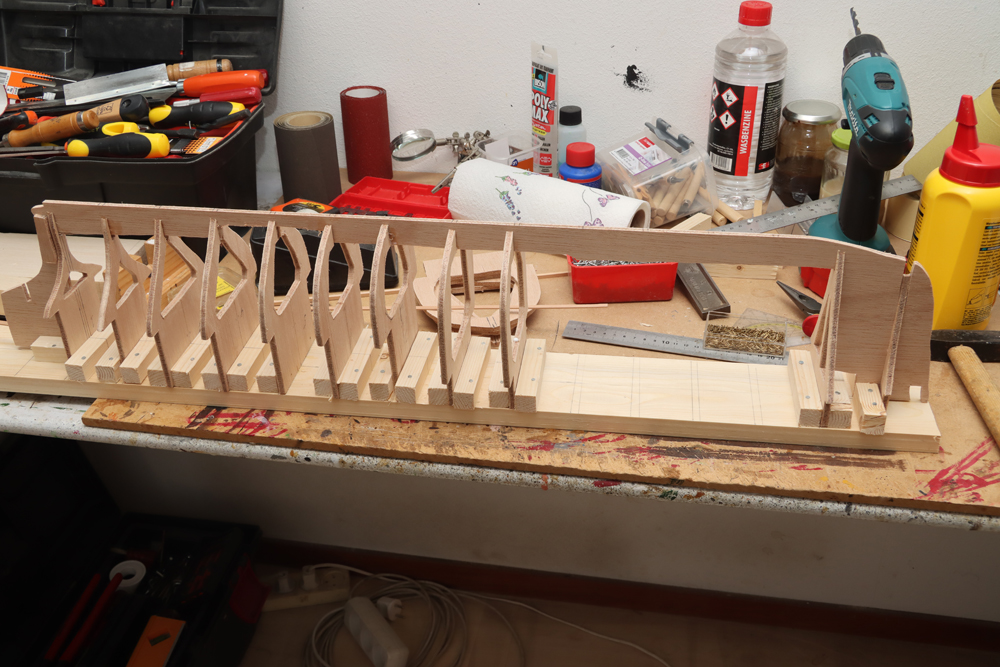

    De kiel en spanten heb ik gezaagd uit 4 mm triplex.



    Daarna wordt de lat, die de dekrand aangeeft, aangebracht.

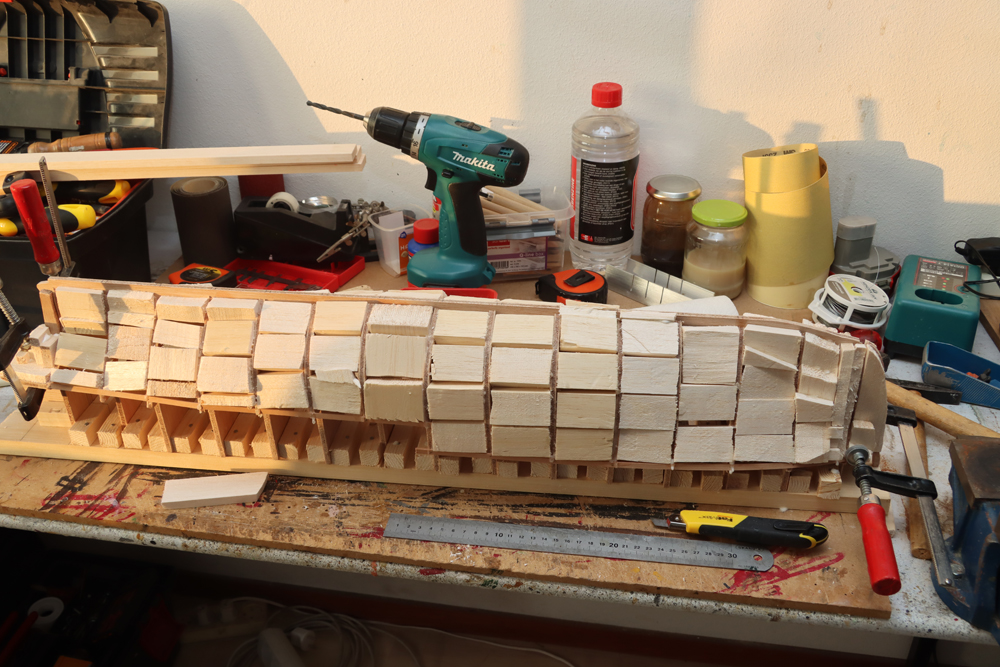

    De ruimte tussen de spanten wordt vervolgens opgevuld met balsa blokjes van 10 mm dik.


    Daarna wordt de romp glad geschuurd en de resterende gaten opgevuld met stukjes balsa.

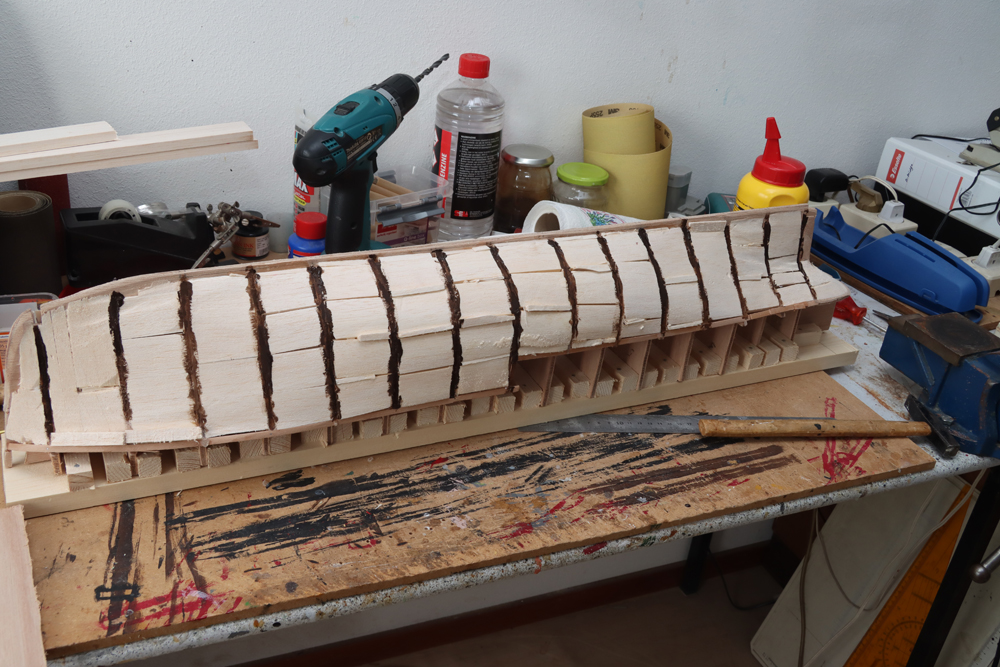

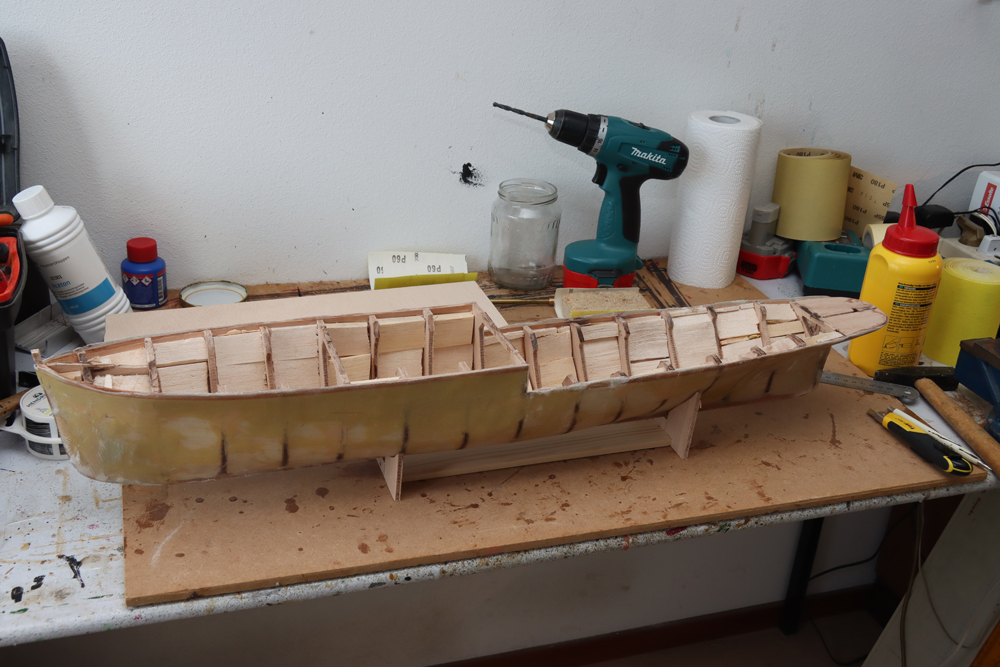

    De romp wordt vervolgens voorzien van een eerste laag epoxy.


    De romp is daarna voorzien van twee lagen glaskeeperweefsel gedrenkt in epoxy.

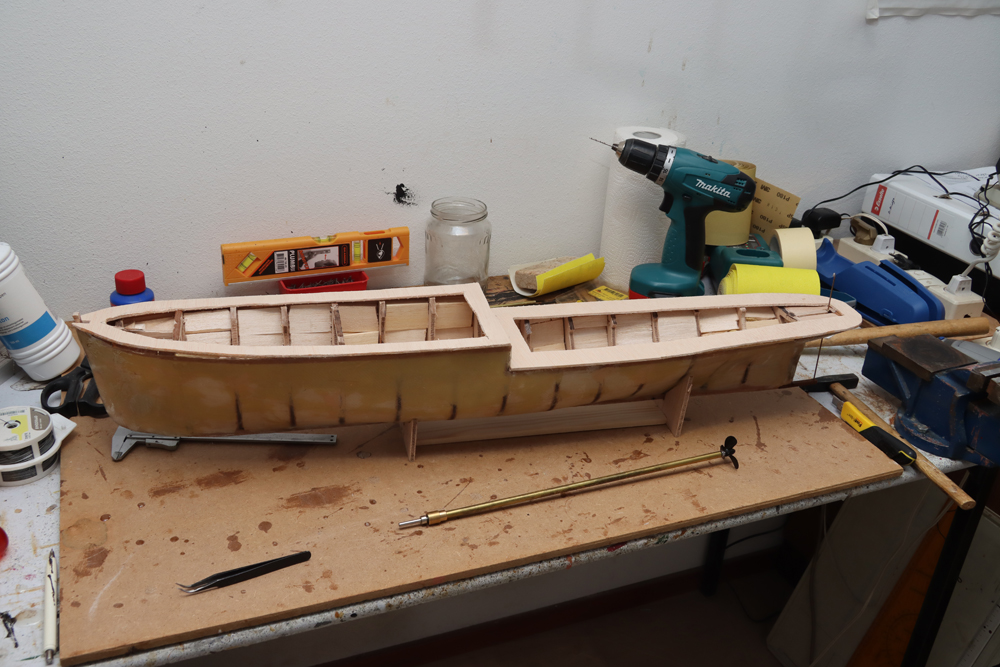

    De fundatie voor het later aan te brengen dek is op de romp geplakt en waterdicht met de romp verbonden mbv epoxy.


    TIMBERWOLF, ejb61, Herby63 en 1 andere persoon vinden dit leuk.
  2. Andre de Ruiter

    Andre de Ruiter Vriend van modelbouwforum.nl

    Lid geworden:
    1 sep 2019
    Berichten:
    181
    Locatie:
    Rijnsaterwoude

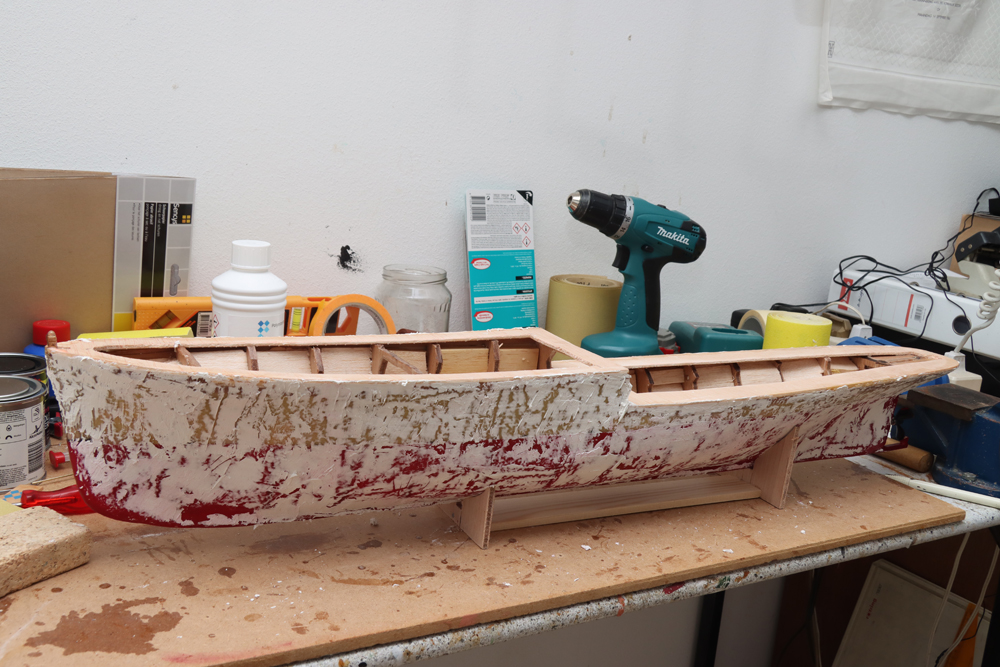

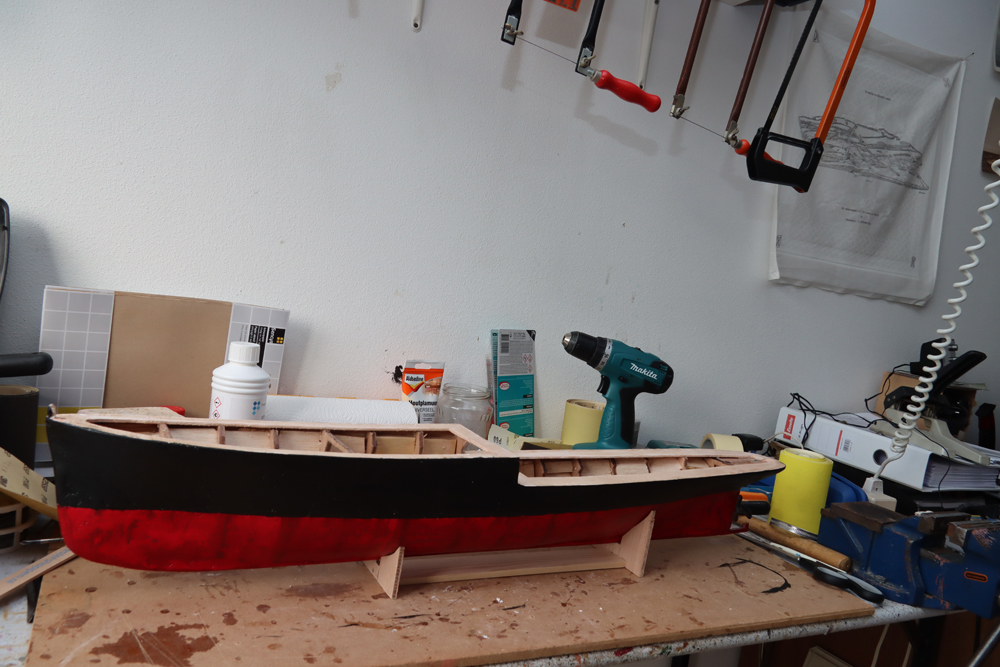

    Na plamuren, schuren en schilderen is dit het resultaat.

    IMG_3676.JPG IMG_3677.JPG

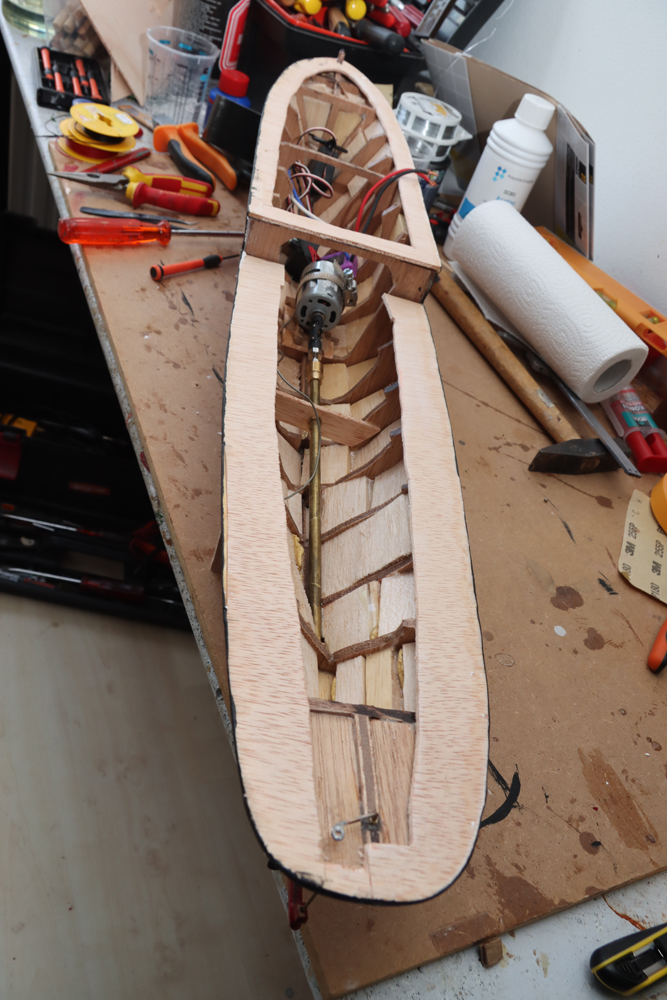

    De motor is geïnstalleerd. Om een niet geheel correcte uitlijning op te vangen heb ik de motor met een cardan-koppeling gekoppeld aan de schroefas.


    P Voogt, TIMBERWOLF, Marc w en 3 anderen vinden dit leuk.
  3. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.272
    Locatie:
    Julianadorp
    Het idee om de romp zo te maken, vind ik niet eens zo slecht bedacht. Had het idee dat je het als een soort plug zou gebruiken. Dat betekent dat je na het aanbrengen van de epoxy met keeperdoek, de binnenkant, het houtwerk dus, er weer uit zou halen. Zo houd je een mooie strakke en ruime romp over. Je binnenkant ziet er daarna ook mooi glad uit en je hebt meer ruimte voor je apparatuur.

  4. Bert V

    Bert V verslagschrijvers

    Lid geworden:
    7 apr 2009
    Berichten:
    1.124
    Locatie:
    Steenbergen
    Een mooi schip die Zwarte Zee 3, misschien was je hem al eens tegen gekomen, Paul Burghoorn heeft hem ooit in oorlogskleed gebouwd en hier op het forum verslag van gedaan.

    Laatst bewerkt: 24 jan 2021
  5. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.360
    Locatie:
    Halderbergen
    Leuk schip om te bouwen Andre.

    Dit model heb ik in het verleden twee maal gebouwd. 1 x in de Smit kleuren en 1 x in oorlogskleed.
    Let er op dat de tekeningen van de NVM voor de opbouw niet geheel kloppen met het origineel. Aan het boek heb je het meest qua leidraad.

    @Bert, klein typfoutje in mijn achternaam... Burghoorn moet het zijn.

    Groeten Paul

  6. Bert V

    Bert V verslagschrijvers

    Lid geworden:
    7 apr 2009
    Berichten:
    1.124
    Locatie:
    Steenbergen
    Sorry Paul, inderdaad een typfoutje :oops: en inmiddels gecorrigeerd.

    Laatst bewerkt: 24 jan 2021
  7. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    2.487
    Locatie:
    Turnhout belgie
    Romp ziet er netjes uit. Ook ik dacht dat je er een plug van zou maken.
    Nu weegt het balsa hout wel niet veel, maar het zuigt wel veel water op met gekend fenomeen achteraf.
    Nu zal met de epoxy buitenkant de kans op water wel heeeeeeeel klein zijn,....
    Misschien de binnen kant toch voor de zekerheid maar even met een lak behandelen. Gewoon flinke scheut er in gieten en laten rondlopen is makkelijk in dit stadium van de bouw.
    succes met het vervolg.

  8. Andre de Ruiter

    Andre de Ruiter Vriend van modelbouwforum.nl

    Lid geworden:
    1 sep 2019
    Berichten:
    181
    Locatie:
    Rijnsaterwoude
    Marc, hoewel ik de kans op water in de romp klein acht, heb ik de binnenkant voor de zekerheid zeer ruim in de Glitsa gezet.

  9. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    9.534
    Locatie:
    Oostvoorne
    Hallo André, Raad je aan om de roerconstructie zo te maken dat het roer voor onderhoudswerk kan worden verwijderd. Dan kun je gemakkelijker de schroefas eens trekken. In één van mijn oudere schepen kan het roer er niet uit en is het erg bewerkelijk om de as te trekken. De motor zou ik wat anders bevestigen. Een zo'n klemband is moeilijk uitlijnen. Een stuk alu hoeklijn werkt ook goed. Wel zorgen dat je de ventilatiegaten in het motorhuis niet afdicht. Succes verder met de bouw. Gr. Klaas.

    mave77 en Herby63 vinden dit leuk.
  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.222
    Locatie:
    HELLEVOETSLUIS
    Klaas, Ik lees je commentaren/aanbevelingen altijd met veel plezier.
    Vooral je hulp, ervaring, die je deelt/aanbiedt.
    Vooral op het gebied van onderhoud, reparatie, hetgeen door menig modelbouwer van varende modelschepen onderschat wordt.
    Met waardering, Henk.

    Laatst bewerkt: 25 jan 2021
    mave77, Marijke en Gerrit-Jan vinden dit leuk.
  11. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.360
    Locatie:
    Halderbergen
    @klaas,

    Geen punt om een vast schroefraam te hebben. De as kan er via de binnenkant ook uit. Je moet alleen rekening houden hoe je het maakt/bouwt want hoe je het maakt heb je het...

    Het lastige zit in het spitse achterdek om daar een goed roermechanisme te bouwen. Andre heeft keus in twee mogelijkheden hoe de situatie bij het origineel was van voor of na de verbouwing.

    Groeten Paul

  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.222
    Locatie:
    HELLEVOETSLUIS
    Inderdaad, misschien kan de as er naar de binnenkant ook uit.
    Even terug naar de foto : https://www.modelbouwforum.nl/threads/de-zwarte-zee-1933-naar-tekening-nvm.275880/#post-4130056
    Maar: gezien de lengte van de as, de plaats van de motor en de lengte van de schroefaskoker zal het trekken van de schroefas misschien een probleem geven.
    De ruimte op de foto tussen het schroefas einde en de binnenkant van de boeg is waarschijnlijk te weinig voor het uitnemen van de schroefas.
    Je kan wel met een weinig terugtrekken de schroef demonteren.
    Voor mij, volg het advies van klaas, @k-k
    Henk

  13. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    9.534
    Locatie:
    Oostvoorne
    Andre moet het doen zoals het hem het beste lijkt/voelt. Ook ik bouw veel op gevoel, maar vind het vervelend om het schip uit te moeten ruimen voor een relatief kleine klus. Trek het je maar niet aan Andre en maak er een mooi schip van. En blijf je vorderingen posten. Vind het altijd interessant om te zien hoe anderen bouwen en een mooi resultaat tot stand brengen. Gr. Klaas.

    Herby63 vindt dit leuk.
  14. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.360
    Locatie:
    Halderbergen
    @klaas,

    De as van binnen uit er uit halen is evenveel als niet minder werk dan via de buitenkant, zie foto's. Voordeel is dat je een vast schroefraam kan maken en het roer kan blijven zitten. En zo vaak komt het niet voor om de as er uit te halen. Het is wel van belang dat er een degelijke gelagerde schroefaskoker in komt te zitten. De meeste assen die ik gebruik zijn gekogellagerd en gaan er vrijwel nooit uit bij mijn schepen.

    Ik ben het met je eens dat je moet bouwen wat je zelf prettig vindt.





    Groeten Paul

    Herby63, Zeiler en Bert V vinden dit leuk.
  15. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    9.534
    Locatie:
    Oostvoorne
    Paul, Bedankt voor je uitleg. Had alleen de roerkoning met hak gezien en niet dat er ook nog een stijl voor de koning komt. En dan wordt het moeilijk om het deelbaar te maken. Gr. Klaas.

  16. Andre de Ruiter

    Andre de Ruiter Vriend van modelbouwforum.nl

    Lid geworden:
    1 sep 2019
    Berichten:
    181
    Locatie:
    Rijnsaterwoude
    @Heren, Ik heb het roer zo gemaakt dat het niet eenvoudig (dwz zonder sloop) gedemonteerd kan worden. Hoewel ik de stijl voor de roerkoning weglaat om ruimte te winnen voor mijn schroef, zal dus in voorkomende gevallen de schroef verwijderd moeten worden door de schroefas naar voren te bewegen. Overigens gebruik ik een onderhoudsvrije schroefas van Raboesch waardoor ik denk dat dit niet vaak zal voorkomen (zeker ook ivm mijn beperkte vaargedrag).
    Het achterschip voer ik uit zoals na de verbouwing, zij het dat de kast boven het roer iets groter is dan bij het origineel ivm de roerconstructie.

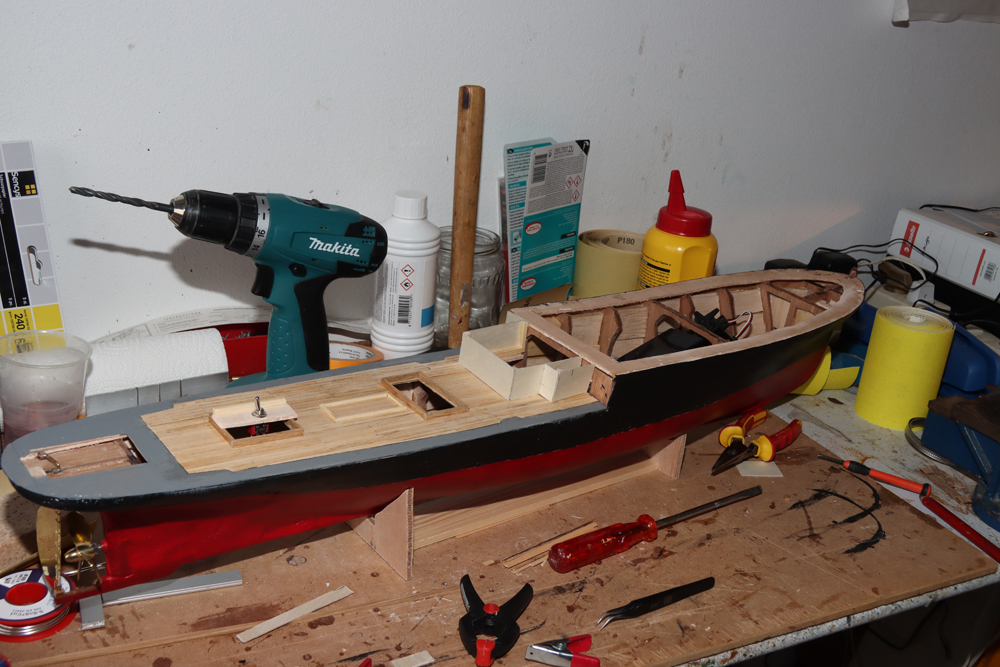

    Het achterdek is gemonteerd met daarop de beplanking en het dekhuis op het achterdek.


    De verschansing op het achtertdek (1 mm vliegtuigtriplex) is geplaatst, zoals het er na de verbouwing na de oorlog uitzag.

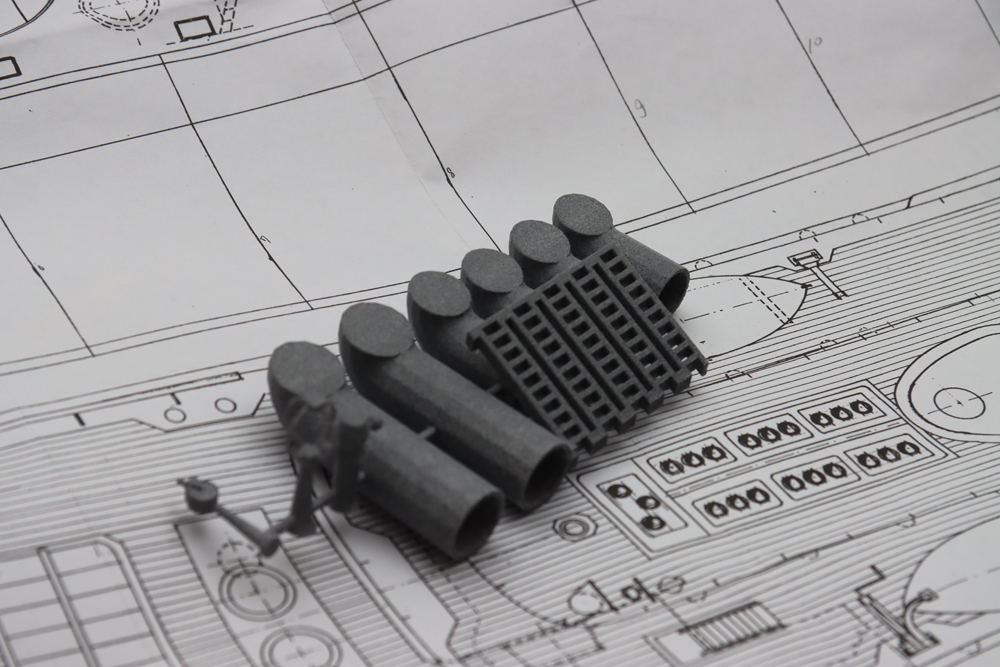

    Met behulp van PTC-elements heb ik een aantal beslagonderdelen ontworpen en laten printen bij Shapeways.

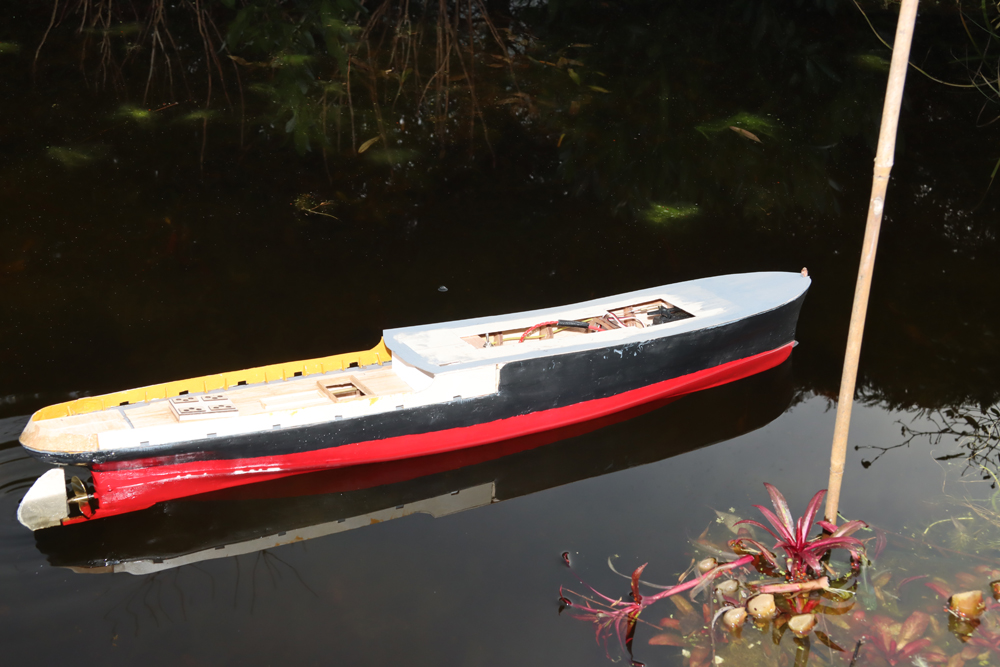

    Voor het eerst te water in onze vijver.


    Ze ligt nog iets boven d'r merk en ze ligt nog voorover door de accu, die voor de motor ligt. Er zal dus lood in het achterschip moeten om haar verder te trimmen.
    Meteen viel wel op dat het een rank scheepje is, wat de rompvorm al deed vermoeden. Ik denk (hoop) dat het nog beter kan worden door het achterschip dieper te leggen. Het achterschip biedt iets meer vormstabiliteit. De nog te bouwen opbouw zal het ook niet beter maken. Maar dat is van later zorg.

    P Voogt vindt dit leuk.
  17. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    2.487
    Locatie:
    Turnhout belgie
    ziet er zeker niet slecht uit, zelfs goed.
    zou geen lood achteraan leggen maar batterij trachten te verplaatsen anders ga je de bovenbouw in papier moeten bouwen vrees ik.
    door je schip op de waterlijn te brengen met behulp van enkel 1/2 L ped flesjes krijg je een goed beeld waar en hoeveel gewicht je nog kwijt kan.

    mave77 vindt dit leuk.
  18. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.360
    Locatie:
    Halderbergen
    Beste Andre,

    Waarom heb je het roer rond gemaakt? Je hebt het boek en tekening, daar is duidelijk te zien dat het een recht roer was.

    Groet Paul

  19. Andre de Ruiter

    Andre de Ruiter Vriend van modelbouwforum.nl

    Lid geworden:
    1 sep 2019
    Berichten:
    181
    Locatie:
    Rijnsaterwoude
    @Paul, op deze manier heb ik wat meer vlees in het schroefwater, ik hoop dat de manoevreerbaarheid daarmee iets verbeterd wordt. Overigens behoor ik niet tot de zogenaamde klinknageltellers (de modeltreinliefhebbers die vinden dat het aantal klinknagels op hun plastic modelletje precies moet overeenkomen met de werkelijkheid). Maar laat dat je niet weerhouden om op- of aanmerkingen te maken.

  20. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.360
    Locatie:
    Halderbergen
    @Andre,

    Dat had ik al begrepen dat je geen "klinknagelteller" bent en ik begrijp je beweeg reden voor het roer maar je kon net zo goed een recht roer maken en 5 mm vergroten. Dan behoud je de oorspronkelijke vorm van het roer en zit je met de vaareigenschappen goed.

    Ik heb haar twee keer gebouwd en het reageren op het roer was buiten gewoon goed.

    Groet Paul
