Demontabele airbrush cabine

Discussie in 'De Spuitcabine' gestart door OmeJan, 2 okt 2019.

  1. OmeJan

    OmeJan

    Lid geworden:
    2 okt 2019
    Berichten:
    3
    Locatie:
    Heemskerk
    Onlangs een airbrush uitrusting aangeschaft. Totaal nog geen ervaring mee maar bij het uitproberen werk ik wel al direct dat een cabine met afzuiging geen overbodige luxe is. Dus maar eens SketchUp in gedoken om een redelijk eenvoudige cabine te ontwerpen die groot genoeg is om fijn te kunnen werken maar ook eenvoudig demontabel is als ik hem niet gebruik.
    Graag zou ik ervaringen horen van mensen met ervaring van dergelijke cabines. Zie je in mijn ontwerp dingen die ik beter anders kan doen? Kortom alle tips zijn welkom!

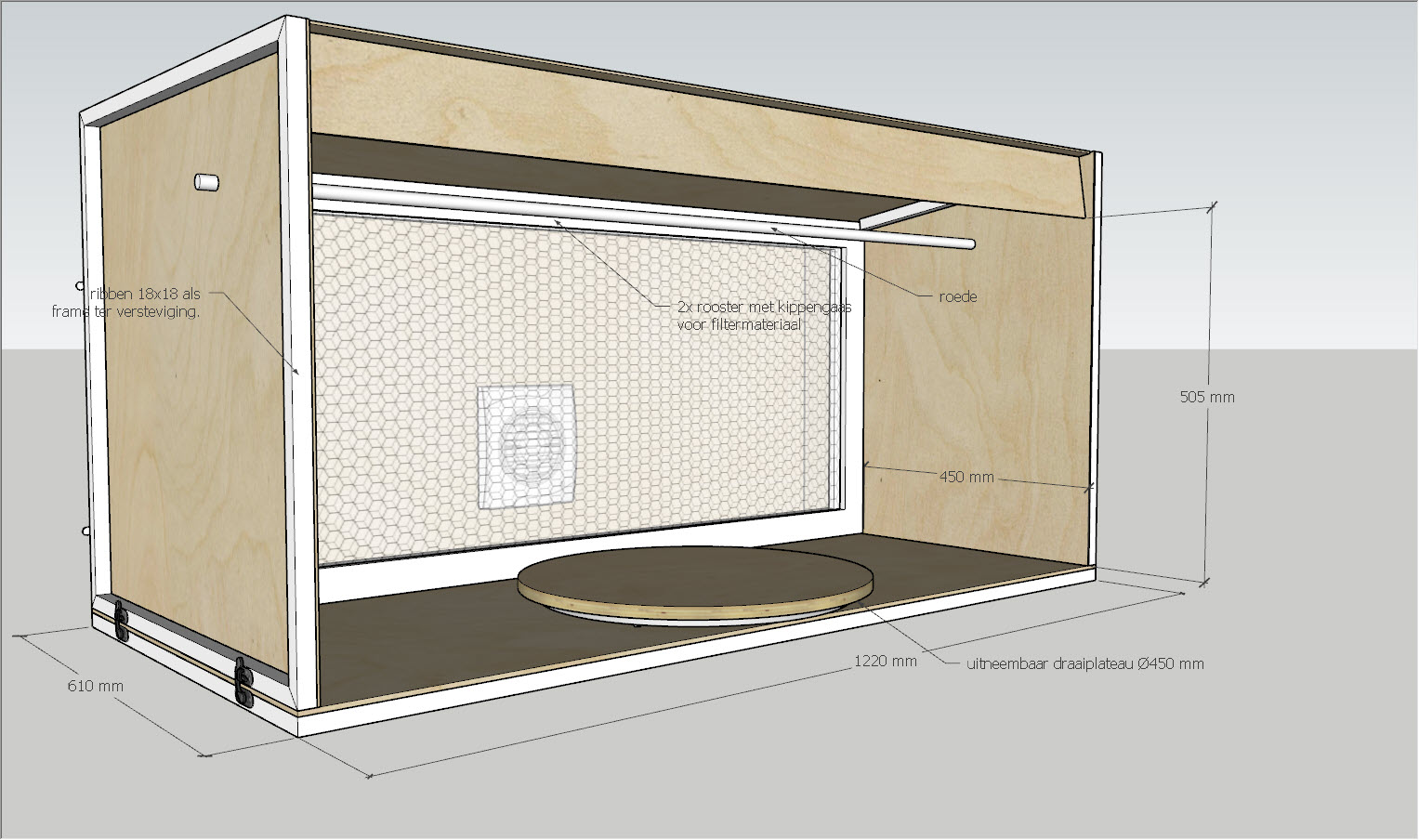

    De bedoeling is om bodem- en wandpanelen te maken van triplex op een raamwerk van latjes 18x18.

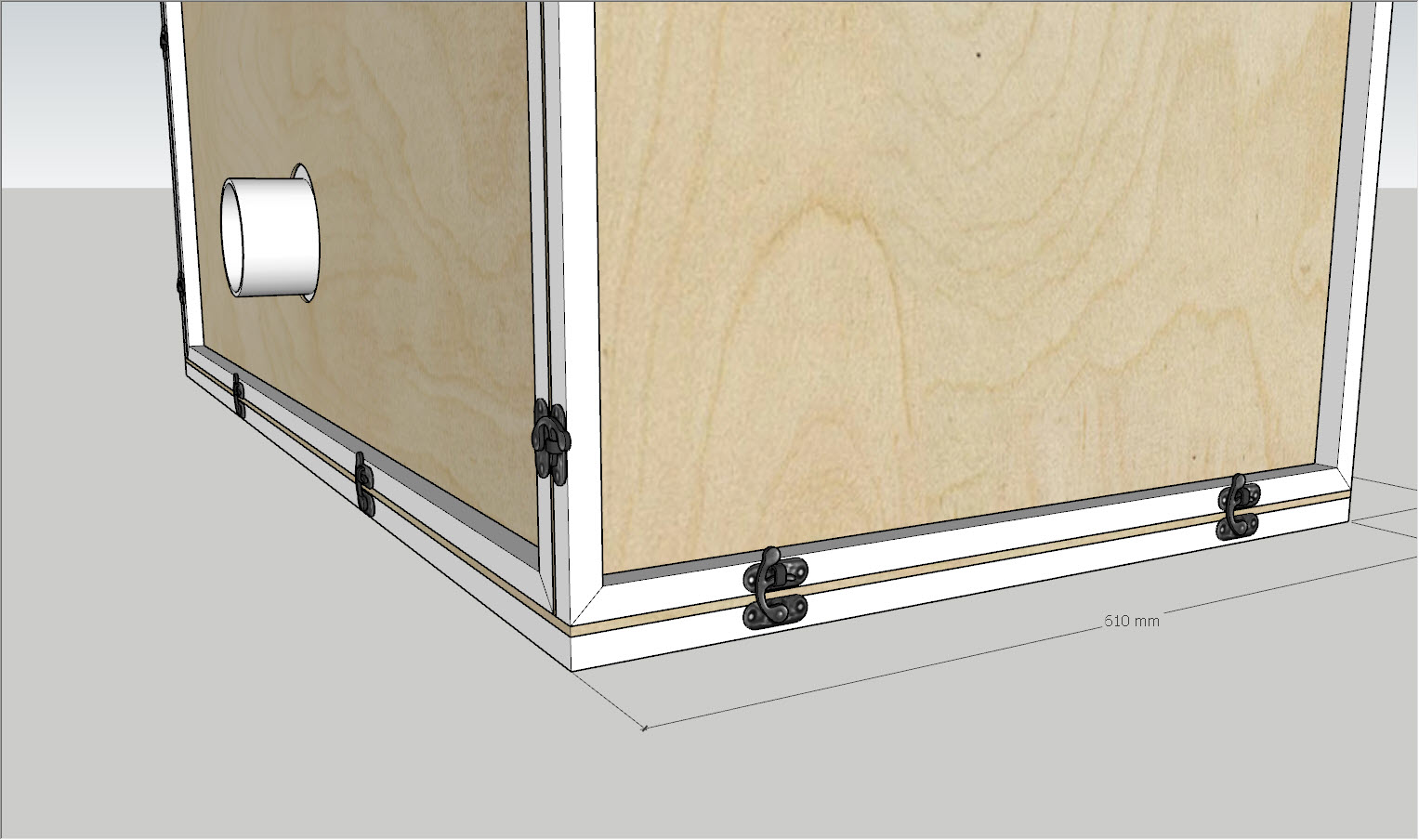

    De bodem is een standaardformaat voor plaatmateriaal (122x61cm) De wandpanelen worden daarop bevestigd met zgn. kistslotjes (ook wel kist omhaal genoemd).
    Het draaiplateau is uitneembaar. Wasemkapfilters in de achterwand tussen 2 raamwerkjes met kippengaas en een roede om kleine onderdelen aan op te kunnen hangen.
    Achter de plint en tegen het plafond komen dan nog strips van LED verlichting of iets dergelijks.

  2. willemvdm

    willemvdm The First Aviators

    Lid geworden:
    8 okt 2007
    Berichten:
    1.303
    Locatie:
    Alphen a/d Rijn
    mooi ontwerp hoor
    Ik zit zelf ook met het probleem dat ik geen ruimte heb voor een cabine die ik maar een paar keer per jaar gebruik
    zelf zou ik de construktie iets veranderen zodat de panelen met piano scharnieren verbonden zijn
    dat zet makkelijker op en vookomt het kromtrekken van de panelen

    Succes Willem

  3. OmeJan

    OmeJan

    Lid geworden:
    2 okt 2019
    Berichten:
    3
    Locatie:
    Heemskerk
    Dank Willem! Ik was gisteren onderweg om materiaal te gaan kopen en bij de bouwmarkt had ik die plaat van 122 x 61 cm. in mijn handen.... hm... veel te groot! Terug naar de tekentafel dus! Grappig dat je de pianoscharnieren noemt want in mijn nieuwe plan dat ik gisterenavond heb opgezet zitten er 4. Op zolder kwam ik nog een oud computer desk op wieltjes tegen en daar wilde ik op verder borduren. De box wordt nu veel compacter en blijft 1 geheel als die niet in gebruik is. Kan nu zelfs gewoon op de keukentafel of op het aanrecht onder de wasemkap geplaatst worden. Ben nu bezig met een Citro├źn DS19 en een schip maar weet nu al dat ik mij hierna meer wil gaan toeleggen op auto's. En daar is dit formaat groot genoeg voor.
    Uitvouwen heel gaat simpel: Eerst de bodemplaat omlaag, deurtjes openen en vastzetten op de bodemplaat met schuifslotjes of iets dergelijks. Tot slot plafond omhoog en vastzetten op de deurtjes.

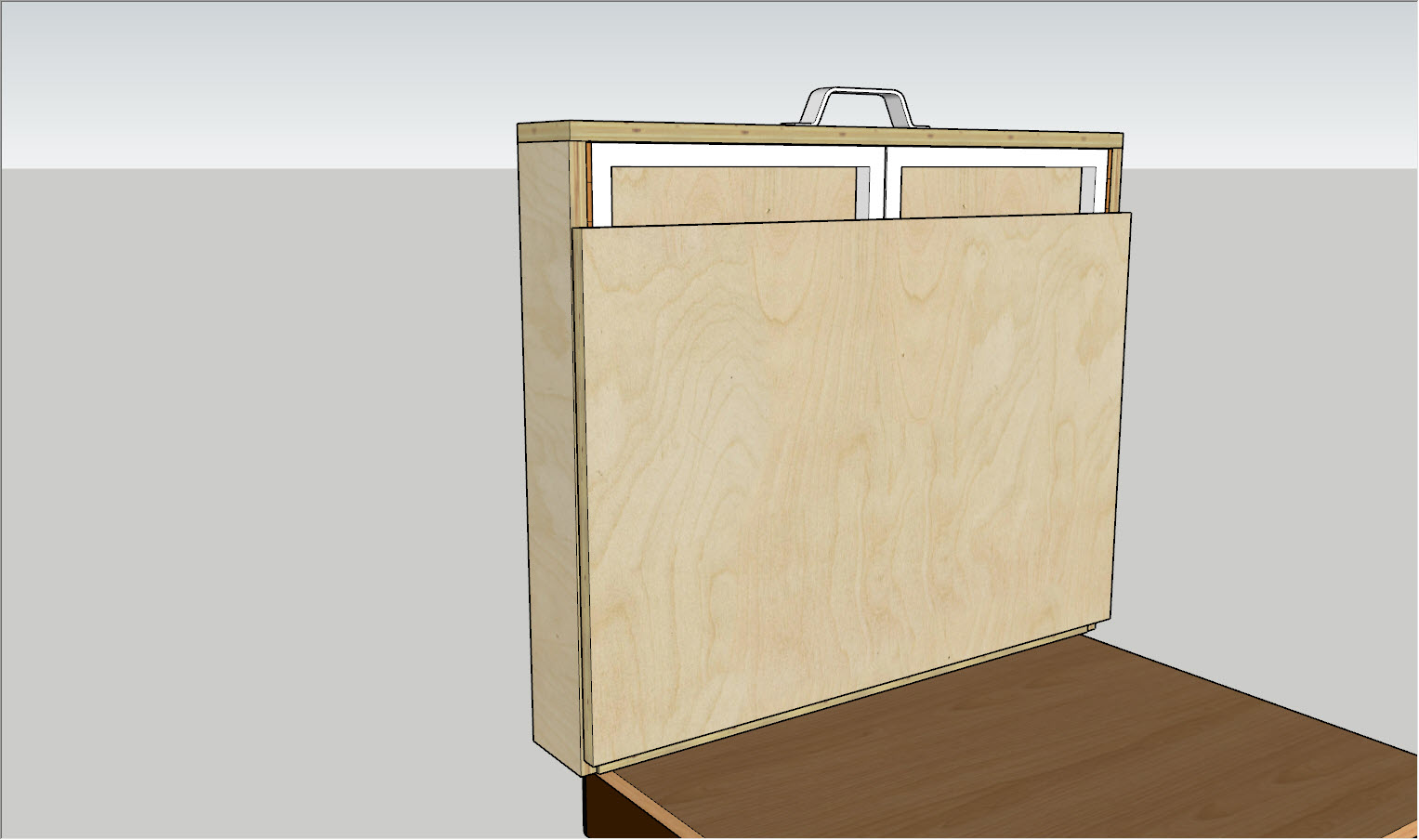

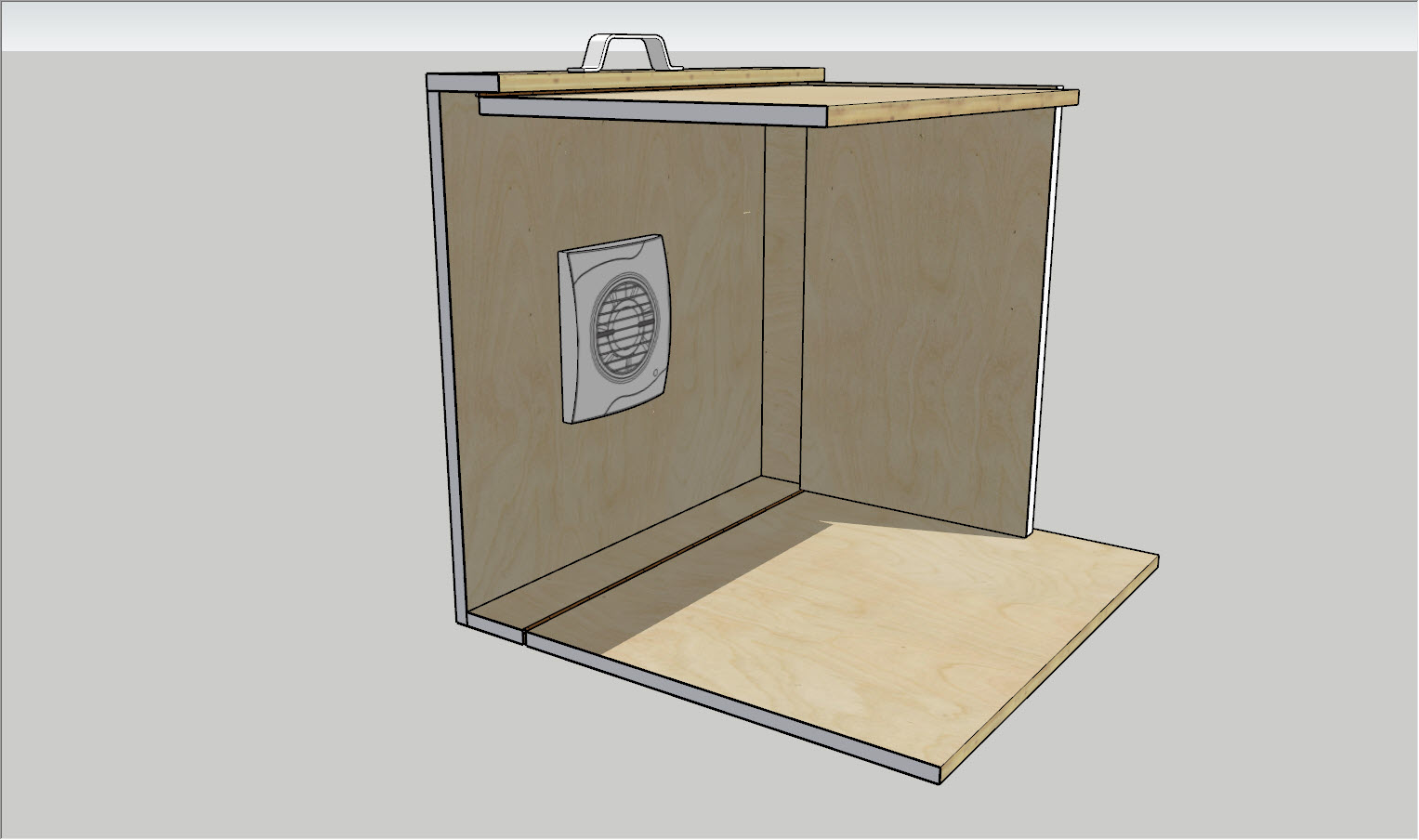

    Voorlopig ontwerp: Dichtgeklapt box 1.jpg , opengevouwen box 2.jpg en tot slot een doorsnede: box 3.jpg . Vandaag verder uitwerken met een plint voor verlichting etc. Het draaiplateau vervalt, dat wordt het draaiplateau van Tamiya dat ik besteld heb.

    Laatst bewerkt: 6 okt 2019
  4. willemvdm

    willemvdm The First Aviators

    Lid geworden:
    8 okt 2007
    Berichten:
    1.303
    Locatie:
    Alphen a/d Rijn
    prachtig ontwerp zo!
    kun je als een koffertje wegzetten als je hem niet nodig heb!
    houd voldoende ruimte tussen de ventilator en het (wasemkap) filter (dan verdeel je de zuiging van de ventilator en heb je geen last van de wind bij het spuiten)
    En een wasdroger slang van de ventilator naar het raam voert ook de oplosmiddeldampen goed af

    Mooi werk zo!

  5. OmeJan

    OmeJan

    Lid geworden:
    2 okt 2019
    Berichten:
    3
    Locatie:
    Heemskerk

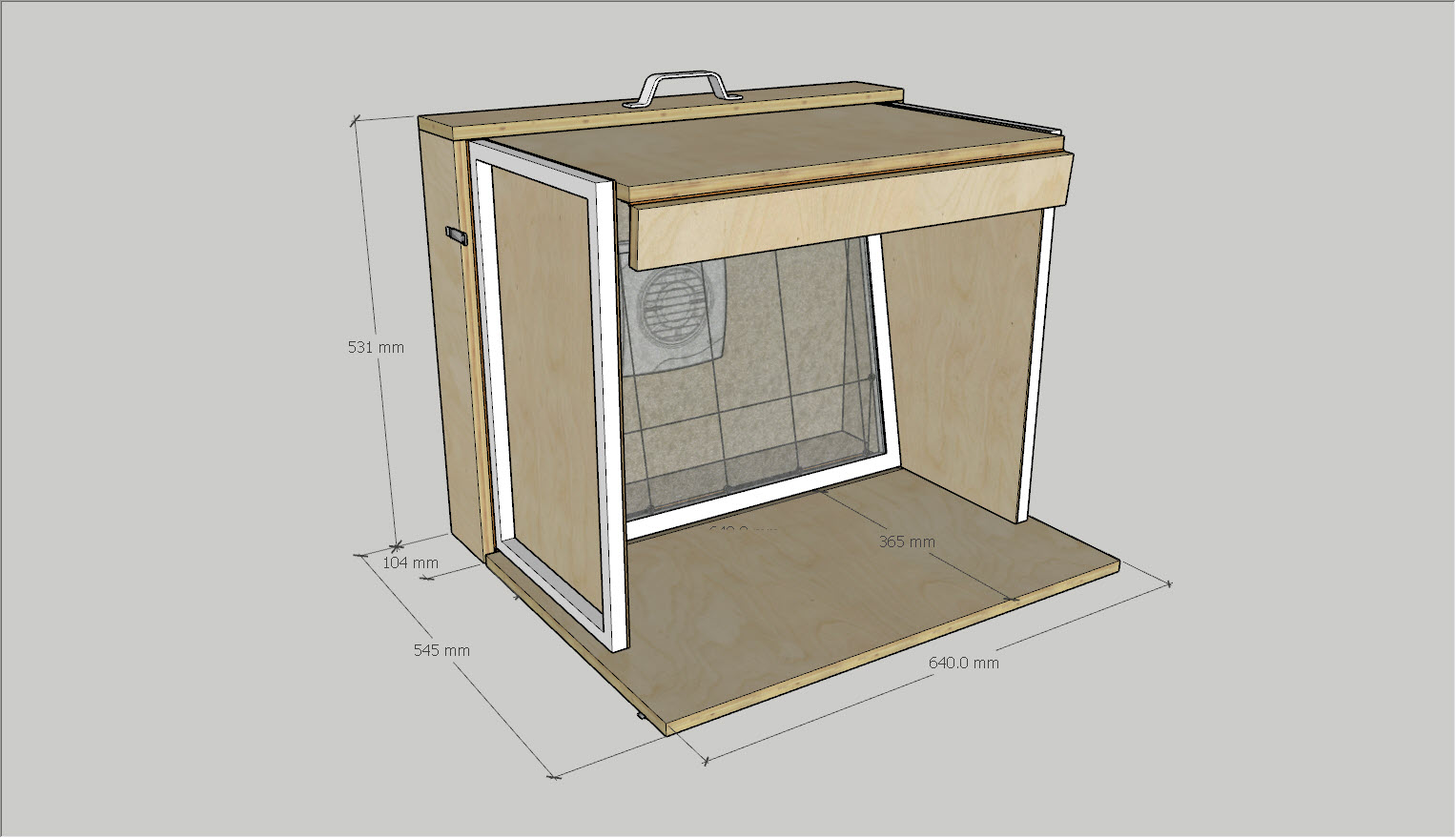

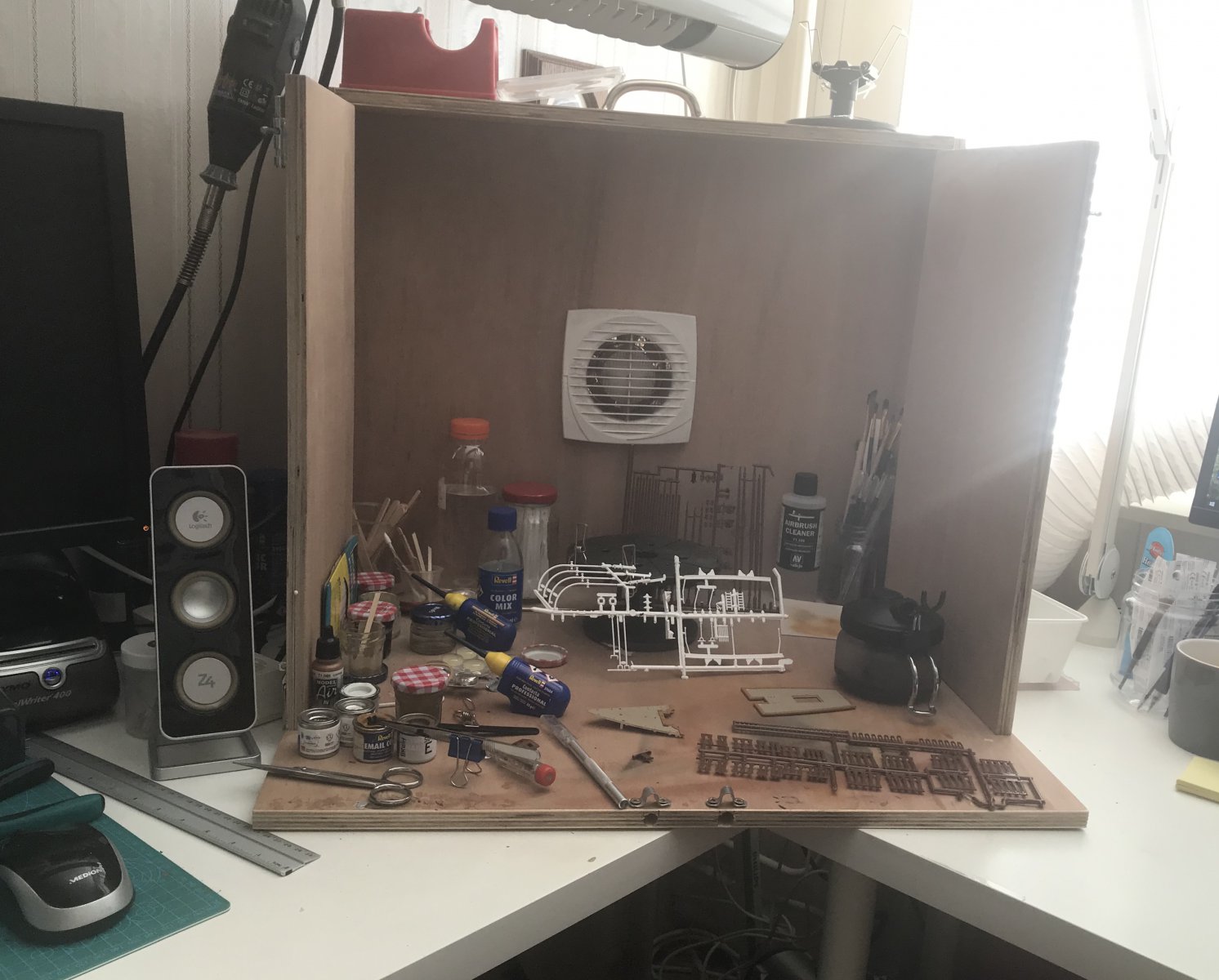

    Dit gaat 'm worden. Het filter zit op 1 raam met een bespanning van ijzerdraad o.i.d. om de boel op zijn plaats te houden. Nu alleen de verlichting nog, maar dat zullen gewoon LED-strips worden aan het plafond. Deze nemen op zich weinig ruimte in.
    Hier een animatie om te zien hoe de box open- en dichtgemaakt wordt. https://media.giphy.com/media/UWDcIbxA5KZr3qzJ9Y/giphy.gif

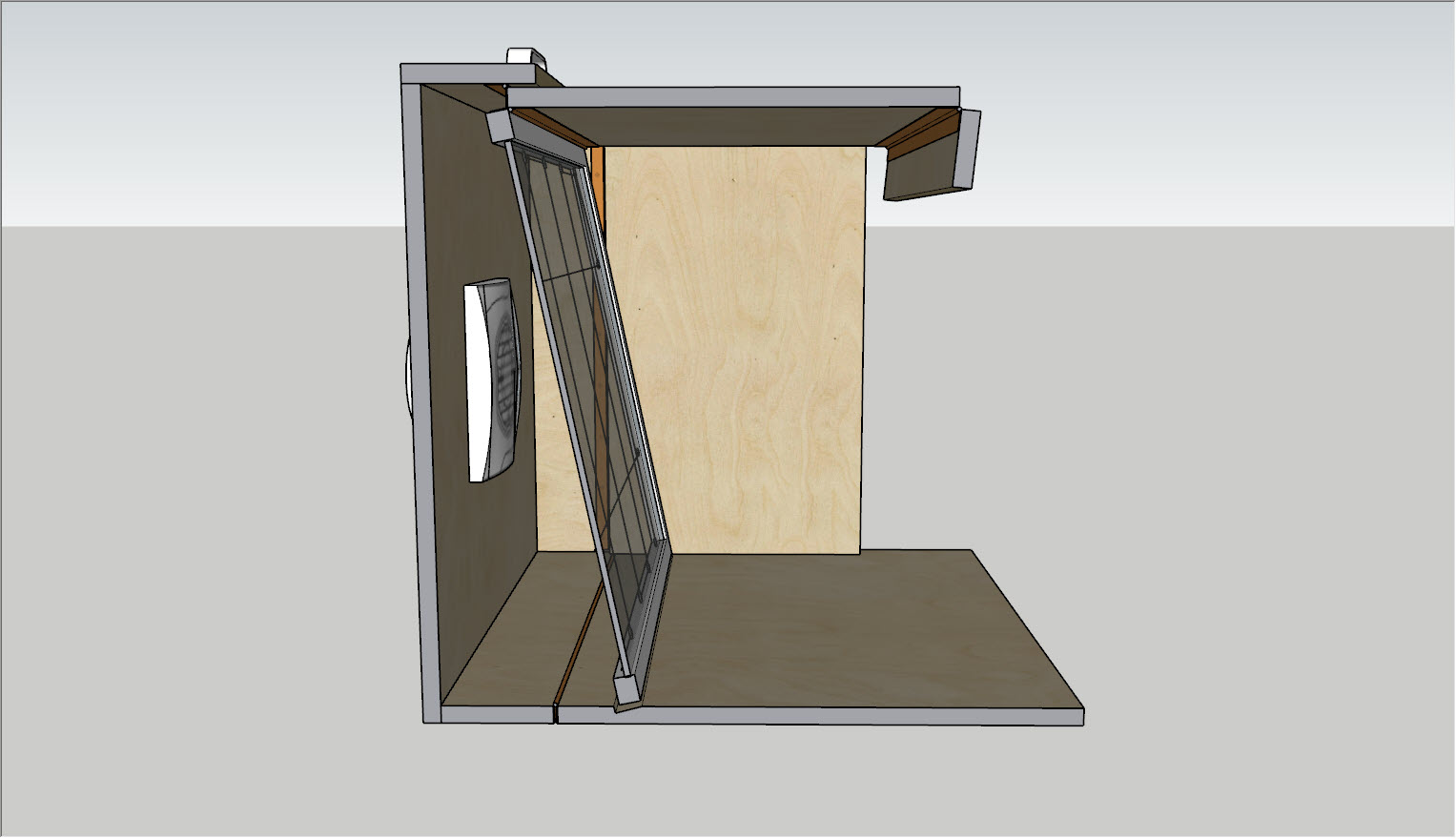

    In de doorsnede is te zien dat het filterraam aan het plafondpaneel bevestigd is en daardoor schuin staat en m.i. daardoor voldoende afstand van de ventilator heeft.

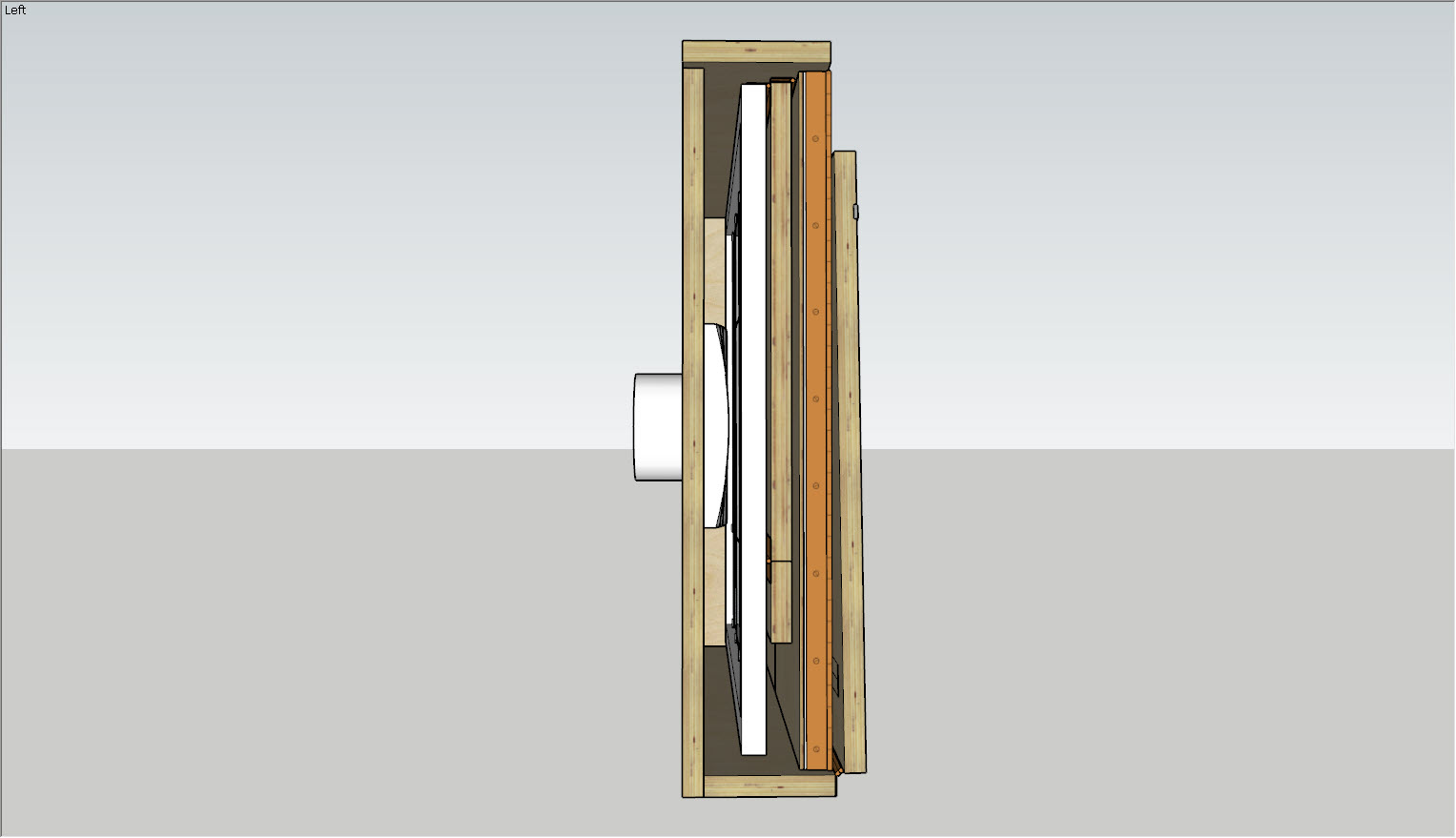

    Opgeborgen ziet dat er zo uit (de linker wand van de kist is weggelaten om de inkijk te hebben)
    Morgen een materialenlijst maken en van-de-week boodschappen doen :)
