    Voor de volgende Nijmeegse IIFI alvast begonnen met de bouw van een Deperdussin met rubber motor. P_20221128_221246.jpg P_20221128_221239.jpg P_20221128_221255.jpg

    ramses, crins, HBZWEEF en 2 anderen vinden dit leuk.
  2. stunthenk

    stunthenk PH-SAM

    Lid geworden:
    7 feb 2006
    Berichten:
    1.119
    Locatie:
    Amersfoort
    Hoi André,
    Kun je een maatschets of een foto van het origineel laten zien? En waar komt het materiaal vandaan? Is het een bouwdoos of alles zelf gemaakt?

  3. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    ramses vindt dit leuk.
  4. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Ik was geheel ontevreden over het motorkapje.
    Maar een nieuwe gemaakt die meer aan de wens voldoet.
    Ik wil voor dit modelletje spaakwielen maken en de velgjes al vast geknutseld.
    P_20221203_102153.jpg P_20221203_102106.jpg P_20221203_102123.jpg P_20221203_102111.jpg P_20221203_102144.jpg P_20221203_102137.jpg

    ramses vindt dit leuk.
  5. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    5.750
    Locatie:
    Dordrecht
    Wow dat is wel een beauty zeg en man wat kan jij mooi strak bouwen.
    Lijkt me ook best een lastig rompje

    Taylorcraft vindt dit leuk.
  6. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Eerlijkheidshalve moet ik bekennen dat het rompje al in deze vorm was geperst.
    Op zich is het bouwen van zo'n rompje niet echt complex.
    Gewoon een mal van Styropor maken en het balsahout er nat overheen spannen.

  7. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    5.750
    Locatie:
    Dordrecht
    Was ook echt een kitje dus dacht van tekening want de kitjes zag ik zijn van 1986 en denk niet meer te koop

  8. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Ik heb dit doosje, met inhoud, een aantal weken geleden gekocht.
    Werd op Facebook aangeboden.
    Lucky me

    Laatst bewerkt: 4 dec 2022
  9. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Één zijde van het wiel voorzien van spaken.
    Weegt nu 0,25 gram.
    Nog nooit iets zo licht gebouwd.
    P_20221204_150021.jpg P_20221204_150314.jpg P_20221204_145940.jpg P_20221204_150301.jpg P_20221204_145932.jpg P_20221204_150308.jpg P_20221204_145247.jpg P_20221204_145222.jpg

    jef en ramses vinden dit leuk.
  10. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Één wiel gereed.
    P_20221204_183033.jpg P_20221204_183036.jpg P_20221204_183042.jpg

    jef en M.l.v.Doesburg vinden dit leuk.
  11. ramses

    ramses Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    21 sep 2008
    Berichten:
    4.514
    Locatie:
    N. Brabant
    .
    Erg gaaf project weer!
    En die wieltjes zijn ongelooflijk fraai, in die schaal,... knap :thumbsup:

    Groeten, Ramses
    .

    Taylorcraft vindt dit leuk.
  12. crins

    crins

    Lid geworden:
    21 okt 2005
    Berichten:
    1.560
    Locatie:
    hier en daar
    Heb je ergens een tutorial gevolgd om de spaakwielen te maken? Mooi!

  13. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    De bouw van de wielen is geheel naar eigen inzicht.
    Uiteraard wel veel tutorials bekeken, maar vond die allen redelijk arbeidsintensief.
    Deze wijze is vrij eenvoudig en snel realiseerbaar met eenvoudige middelen.

  14. crins

    crins

    Lid geworden:
    21 okt 2005
    Berichten:
    1.560
    Locatie:
    hier en daar
    Maak je ook tutorials? ;)

  15. crins

    crins

    Lid geworden:
    21 okt 2005
    Berichten:
    1.560
    Locatie:
    hier en daar
    Het resultaat ziet er alvast prima uit!
    Een reeks foto's helpt ook al.
    Dan overweeg ik evt. eens een kist met spaakwielen te maken...

  16. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Ik zal hier een verslagje plaatsen met ondersteuning van foto's

    ramses en crins vinden dit leuk.
  17. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal
    Voor het maken van wielen met spaken heb ik de volgende materialen gebruikt:
    Kunststof buisje 2mm buiten diameter.
    Triplex 0,3mm
    Staaldraad 0,3mm
    Balsa 2 en 3mm
    Saté prikker 3mm.

    Snijd een strookje in de breedte van de velg

    Maak een ronde balsa schijf in de diameter van de binnenzijde velg en voorzie deze in het midden van een 3mm saté prikker.
    De prikker span ik in een Dremel en schuur de schijf op exact de binnen diameter van de velg.
    Het gesneden strookje triplex om de schijf buigen en zorgen voor een overlap van 5mm.
    De overlap delen schuin af schuren en erop letten dat deze delen kleiner blijven dan de 5mm overlap( ik heb 3mm toegepast).
    Dit is nodig om een zwak punt in de velg te voorkomen ( kan dan gaan knikken).
    Op de schijf een stukje plakband aanbrengen om vast lijmen van de velg aan de schijf te voorkomen.
    Buig de velg om de schijf en voorzie vooraf de schuin af geshuurde stukjes van een dun laagje secondenlijm en pers de delen op elkaar (teveel lijm droogt langzaam en je vingers kunn2vast komen te zitten aan het materiaal).
    Velg eerste stadium gereed.

    Maak een bouwplankje voor de velg van balsa een een staaldraad gelijk aan de binnen diameter van de naaf.
    De naaf en de velg bepalen de dikte van het balsa plankje met de uitsparing.
    De diameter van de uitsparing een millimeter kleiner maken dan de buiten diameter van de velg.
    Het plankje met de uitsparing qua dikte kiezen zodat bij gebruik hiervan het midden van de velg en het midden van de naaf in lijn zijn.
    Het schijfje heeft een diameter die gelijk is aan de binnen diameter van de velg.
    In het midden een gat gelijk aan de buiten diameter naaf.
    Hiermee richt je de naaf precies uit in het midden van de velg.


    Bijgevoegde bestanden:

    Laatst bewerkt: 6 dec 2022
    Bruno van Hoek, ramses en A B vinden dit leuk.
  18. Taylorcraft

    Taylorcraft PH-SAM

    Lid geworden:
    22 apr 2012
    Berichten:
    739
    Locatie:
    Dorpje in de buurt van Oldenzaal

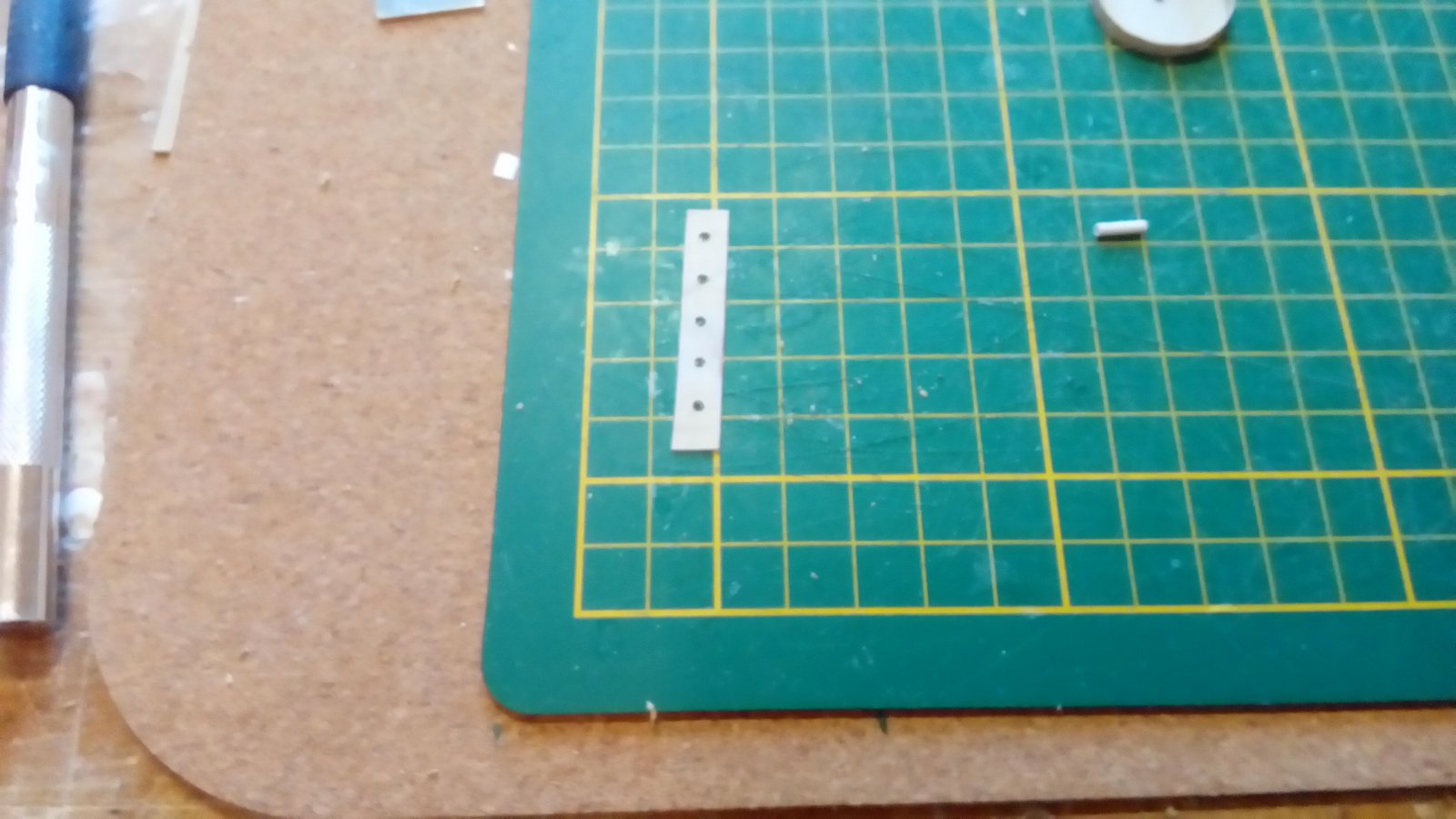

    Snij een strookje triplex en boor gaatjes op een vaste afstand met een diameter gelijk aan de buiten diameter van de naaf. klemmen op een passend boutje en moer.
    Inspannen in een Dremel en met schuurpapier op een vastgestelde diameter schuren ( in mijn geval een 2mm boutje en geschuurd op een diameter van 5mm)
    [​IMG]
    [​IMG]
    [​IMG]
    Eén ring verlijmen met de naaf.
