Dockyard V stoommachine.

Henk, ik zou aan deze kant niet de schuif inkorten want in de uiterste stand gaat hij al ruim voorbij de stoompoorten.
Zoals Klaas schreef is er aan de hoeken ook ruimte te winnen.
Ik heb bij mijn machines de hoeken van de schuiven gelijk gemaakt aan de ronde hoek van de schuifkasten.

Groet, Jan.



Jan,
Bedankt voor je reactie.
Ik ga nu eerst nieuwe excentriek maken in brons.
Daarna nogmaals alles nakijken, na meten, eventueel corrigeren.
.Groet. Henk.



De nieuwe excentrieken heb ik gemaakt.
Dit keer opgelet, dat het materiaal niet klemde in de boring van de vierklauw.
Ik heb de oude gaffes gebruikt, dus alleen de excentrieken gemaakt.

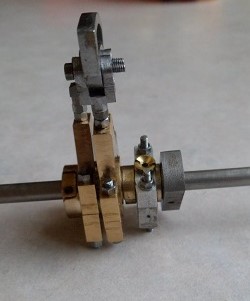

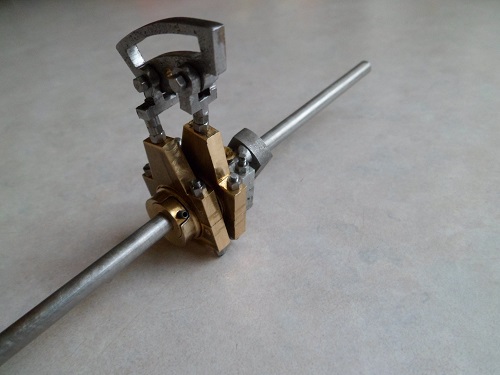

Onderstaand de oude gaffels op de nieuwe excentrieken.



Nu even op en hulpas om te kijken of deze wel zonder zijdelingse afwijking zijn.



De beide gaffels van de excentrieken slingeren niet en de schaar aan de bovenkant blijft mooi stabiel.
Ik heb het geheel getest op een hulpas, daar dit eenvoudiger is, dan in de machine.
In de komende dagen inbouwen.
Wordt vervolgd. Groet Henk.



Ik heb mij nog nooit is zo'n systeem verdiept, maar het ziet er indrukwekkend uit.
Succes met inbouwen Henk.
Maak er eens een filmpje van als het straks werkt.
Groet, Ruud.



Ruud, sorry, maar dit lukt mij niet.
Ik zit niet op het benodigd sociaal medium.

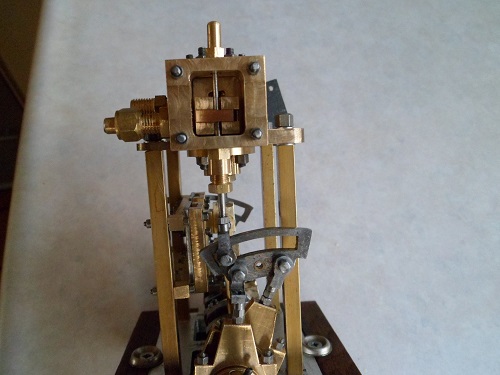

Deze week heb ik de nieuwe excentrieken gemaakt en vandaag de nieuwe excentrieken met de schaar op de machine gemonteerd.
De schaar zwabbert niet meer en de bakschuif verstelling is nu acceptabel.

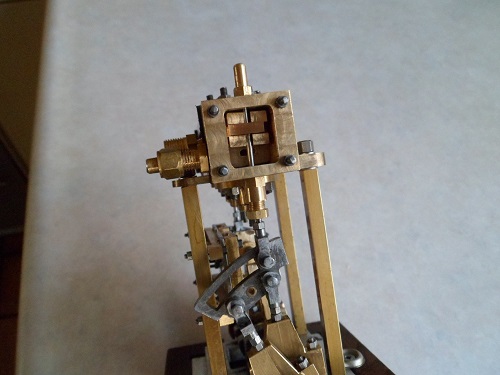

In de onderste stand nog net vrij van van het schuifhuis, met goed geopende stoompoort.

Nu de bakschuif in de bovenste stand, ook nu de stoompoort mooi vrij.


De slag aan deze zijde is ook goed, nu nog moet ik de kleine fosforbronzen bladveertjes tussen de schuifmoer en de bakschuif monteren.
De bakschuif valt nu terug van de spiegel en lijkt scheef te staan.
De volgende werkzaamheden zijn o.a.:
- De zuigers met zuigerveren uit teflon.
- Het condenssmeertoestel met naaldafsluiter om tijdens opstarten te voorkomen dat het smeertoestel wordt leeg geblazen.
Voorlopig hoef ik mij niet te vervelen.
Wordt vervolgd. Groet Henk.



Wai ik ook nog moet maken is het vliegwiel ø34mm met aan weerszijden een groef/kamer van 6mm met een diepte van 4mm.
Ik heb getracht om deze kamer dit keer te draaien op de draaibank, wat niet gelukt is.
De kop van mijn binnen draaibeitels waren alle groter dan 8mm.
Daar ik geen toolbit heb om er een soort van rechte kamerbeitel van te slijpen en ook niet de schacht van een van mijn boren nogmaals wilde herslijpen, ben ik gestopt met de bewerking op de draaibank.

Daarom maar weer gemaakt zoals eerder.
Het stuk voor het vliegwiel op de juiste diameter afgedraaid, het asgat geboord en afgestoken.

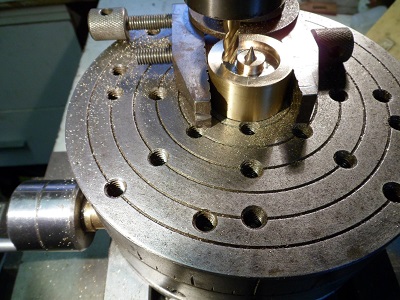

Vervolgens opspannen op de draaitafel en met een 6mm frees de kamer fresen.



Het vliegwiel zit op een pasas met centerpunt om deze uit te richten op het center in de spindel van de freesmachine.
Na verstellen van de Y-as op de juiste center afstand, de kamer door handmatig rondraaien van de draaitafel op diepte gefreest.
Morgen de andere kant van het vliegwiel bewerken en aanbrengen van schroefdraad voor de borgschroef.
Groet. Henk..



Dat is toch maar weer mooi gelukt.
Er zijn enkele manier om dit voor elkaar te krijgen.
Jij bent in het gelukkige bezit van een draaitafel.
Veel mensen hebben deze niet.


Ik zet bij "recht boren" een andere variant.
Ik heb er nu net even een voorbeeld bij gemaakt.
Ik slijp inderdaad toolbit of een stukje boor tot beiteltje.

Ziet er strak uit.
Veel modelbouwplezier,
Willum



Vandaag in de andere kant van het vliegwiel de kamer gefreest.
In dit geval met een diepte van 6mm,
Het afgestoken materiaal voor het vliegwiel was 19mm en het vliegwiel moet 17mm breed worden.
Door de bredere naaf kon ik de binnenzeskant borgschroef M3 meer naar buiten zetten.

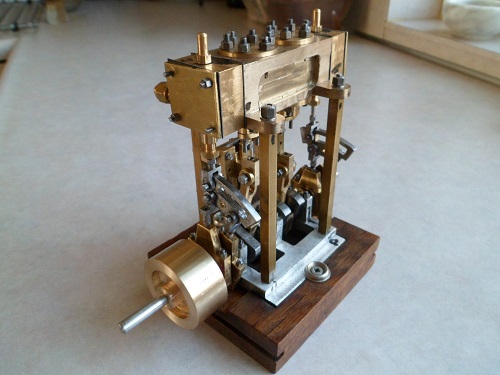

De machine gaat er nu uitzien als een "echte".

De zuigerstangen zijn nog niet gemonteerd, daar ik de zuigers nog moet maken.
Wordt vervolgd. Groet Henk.



Buiten dat ik op ons Forum schrijf, schrijf ik ook op de Duitse tegenhanger, www,Dampfforum.info
Het jammere is, dat je lid moet zijn van dit forum om de bijdragen te kunnen lezen.
Op mijn draadje #309: https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-16#post-4207175
had ik het over problemen met snijden van schroefdraad M2.
Ondanks dat ik de dure Völkel snijplaten gebruikte paste de schroefdraad niet.

Vanuit Duisland heb ik twee reacties ontvangen van modelbouwers, die het zelfde probleem ondervonden hadden.
Een van de twee had dit geclaimd bij Völkel:

Even de Duitse tekst: Genau mit Schneideisen M1,4 der Firma Völkel hatte ich vor Jahren Probleme. Da war es nicht möglich, Muttern mit M1,4 Gewindebohrern hergestellt (ebenfalls von Völkel) aufzuschrauben.
Natürlich wollte zunächst niemand dem Modellbauer Glauben schenken.

Samenvatting, goed nu voor M1,4, maar het probleem is het zelfde, vertaling van het antwoord: de tolerantes van kleine schroefdraden niet probleemloos is.
Maar het mooiste de tweede zin: Natuurlijk zal niemand de modelbouwer geloven.

Voor mij s het probleem opgelost, daar ik gefrustreerd werd door het gebruik van "goed" snijgereedschap en geen geen goed resultaat bereikte.
Hoe verder weet ik niet, zoeken naar en nog betere leverancier van snijplaten, die wel constant binnen de tolerantie 6g kan leveren.

Groet. Henk.



Henk ik heb hier een m2 snijplaatje wat wel goed werkt.


Grt peter



"goed" snijgereedschap"

En ook een zelftest gedaan Henk?
Een gekocht boutje in de snijplaat gepast/gedraaid?


En andersom,
Gekocht moertje over een twijfelachtige tap.

Veel modelbouwplezier,
Willum



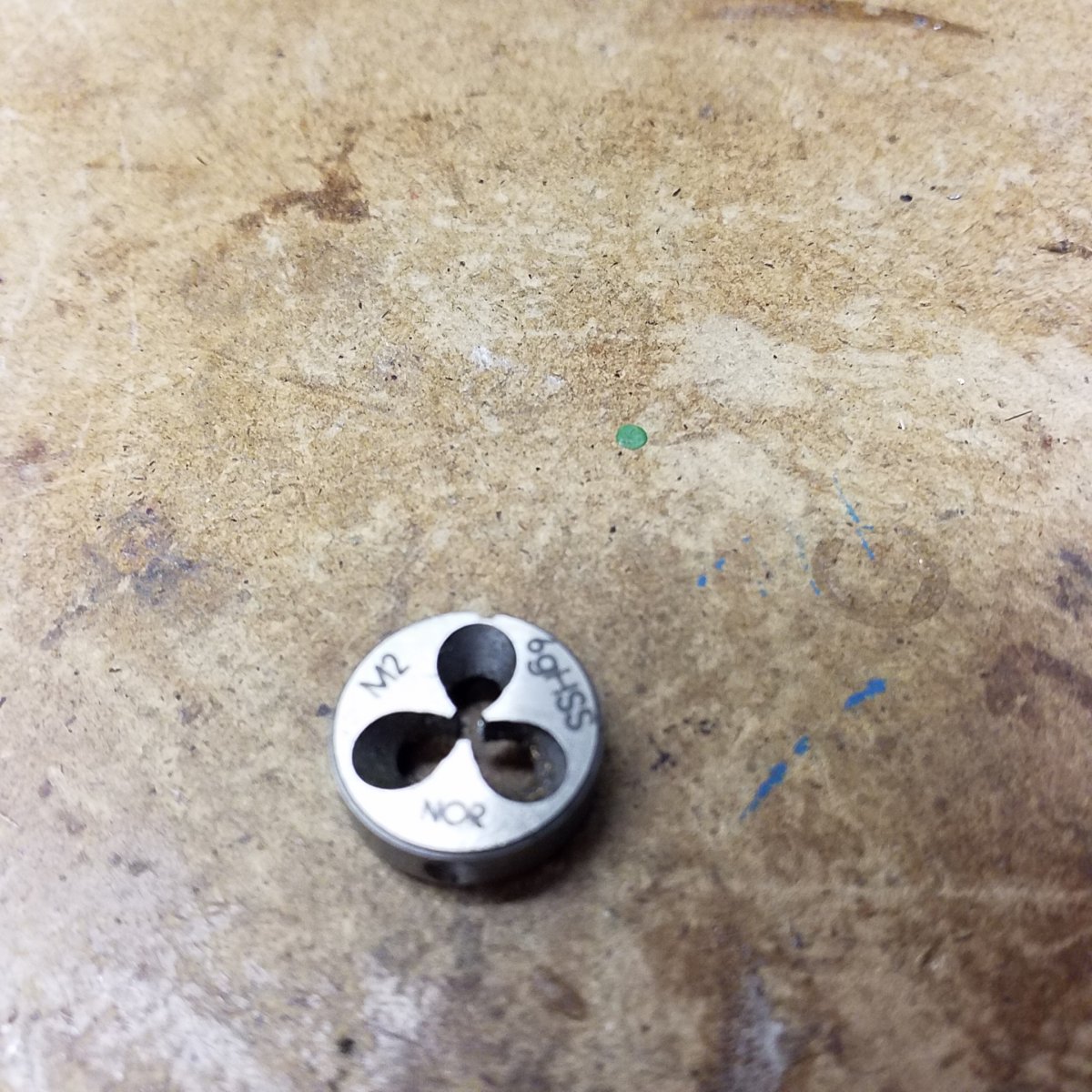

Waar heb je deze gekocht?
Kan je de leverancier aangeven?

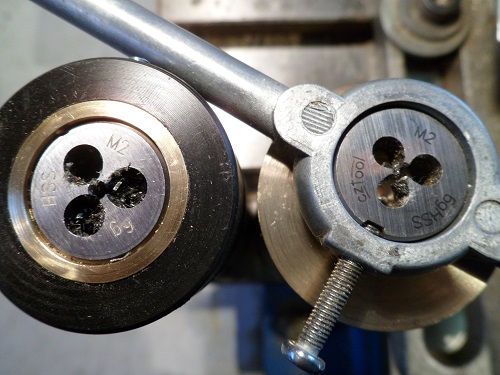

Op de onderstaande foto toon ik twee snijplaten in de houders.

Aan de linkerkant de Völkel gekocht bij HBM en aan de rechterkant een snijplaat met erop CZ tools.
Waar ik deze gekocht heb weet ik niet meer, maar de schroefdraad is perfect.
Dus k ben nog steeds op zoek naar goed gereedschap.
Groet. Henk.



Hier bij mijn gereedschap leverancier, zal vragen waar hij ze vandaan heeft. kom er morgen toch.
grt peter



Ja alle en veel meer.
Jammer genoeg kun je niet lezen op het Duitse Forum, dan had je gelezen, dat dit soort vragen reeds eerder beantwoord waren:
Voor jouw de Duitse tekst:

Heinrich Koepff hat geschrieben: ↑
Sonntag 12. Dezember 2021, 12:24
Hallo Henk,
bei der ganzen Diskussion wurde unterstellt, daß der Fehler am Schneideisen liegt. Hast Du eigentlich einmal probiert, ob die Muttern in Ordnung sind? Schneide doch eine der Muttern, die nicht auf das Gewinde passen, mit einem 3-er Gewindebohrer nach und probier dann, ob sich irgendwas verändert hat (bei uns sagt man bei so einem Problem: "der Teufel ist ein Eichhörnchen").
Gruß Heinrich,

Hallo Heinrich
in diesem Fall sind die Muttern, hohe Modellmuttern M2, ein Kaufteil.
Diese passen korrekt auf M2-Schrauben, so dass ich nicht daran zweifeln musste.

Groet. Henk



Het Duitse forum lees ik af en toe.
Dit had ik nog niet gelezen.

Leg het probleem bij jouw leverancier neer.
Niet goed
is niet goed.
Hij weet er wel raad mee.

Maar,
het komt goed.

Veel modelbouwplezier,
Willum



Ja, Leg het probleem bij jouw leverancier.
De fabrikant Völkel heeft aangegeven, dat zij problemen hebben met de tolerante van kleine schroefdraden.
De leverancier, niet benoemd, is een dozenschuiver uit China.
Dus even weet ik het niet. Groet. Henk



Leg het probleem bij jouw leverancier neer.

Snijplaat retour naar leverancier en op kosten van leverancier.
Zij nemen bij retourzendingen de kosten op zich.
Lees de site.
Centen retour.

Willum



Wat is mijn voordeel?
Opsturen, eindeloos discuteren, daar de tussen handelaar verwijst naar de ISO kwaliteits certificaten van de fabrikant?
Daar je als eenvoudige modelbouwer niet geloofd wordt, heeft het voor mij geen zin.
Niet alleen ik, maar ook anderen hebben problemen met snijplaten voor kleine schroefdraden, M2 en kleiner, van Völkel.
De maatvoering, passing is niet betrouwbaar.
Ik zal deze niet meer kopen, dus voor mij is dit een probleem voor de verkoper.
Nu op zoek naar betere.
Groet. Henk.



Het is altijd een probleem voor de verkoper.
Daar doe je zaken mee.
De rest heb je niks mee te maken, zijn probleem.



Gewoon retour leverancier/verkoper.

Dat zijn toch 11,99 euro strop voor jou.
En dan nog het probleem, geen draad kunnen maken.
Dat willen wij niet.

De leverancier zal zeker kleur bekennen.

Willum
