Dockyard V stoommachine.

Discussie in 'Stoom techniek' gestart door Stoompomp, 6 mei 2020.

  1. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Bedankt voor je advies.
    Henk

  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Wat je je voorneemt. kan niet altijd gebeuren.
    De CV ketel gaf enkele dagen terug een melding van "lage" druk.
    Deze bijgevuld, maar met HEEL weinig water.
    Dit zinde mij niet en vanochtend gekeken na douchen stond de druk op 2,7bar.
    Reden, het expansievat is lek.
    Nu had ik nog een expansie vat op voorraad, dit was het vat bij de nieuw geleverde ketel.
    Dit vat mocht van mij niet geïnstalleerd worden, daar het destijds, huidige vat, redelijk nieuw was.
    Even vaatje wisselen, viel toch tegen, deze zat vaster, dan verwacht.
    Door de perikelen heb ik alleen de afdicht stop aan de onderkant van het vat van het smeertoestel en de aansluiting voor de stoomeend kunnen maken.


    De CV werkt weer en mijn vrouw is tevreden, de vloer is weer warm, geen koude voeten.
    Wordt vervolgd. Henk

    k-k, Potter, Jan Walpot en 3 anderen vinden dit leuk.
  3. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Vandaag 2 van de 3 openstaande onderdelen gemaakt, de afsluitdop voor het smeerapparaat en de eerste zuigerstang.
    Na montage van de zuigerstang in de eerste cilinder, zuiger met teflon dichting, ben ik begonnen met afstellen van de stoomschuif voor deze cilinder.
    Morgen verder.
    Henk.

    Potter, Jan Walpot, k-k en 2 anderen vinden dit leuk.
  4. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS

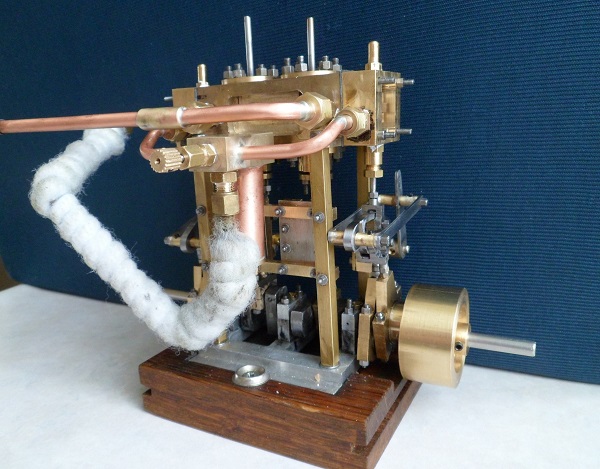

    De nieuwe stoommachine voor de stoomsleepboot Dockyard V is nu een onder stoom werkende machine, lees verder.
    De eerder genoemde onderdelen zijn gemaakt en de afgelopen dagen heb ik besteed aan de montage van de spiraal zuigerveren, verpakken van de pakkingbussen en vervolgens afstellen.
    Ik heb vertraging opgelopen door de spiraal zuigerveren.
    Als je te veel windingen in de groef plaatst, dan is er geen ruimte voor het onderling verschuiven naar een kleinere diameter, gevolg:
    De zuiger liep vast.
    De spiraal winding is ø14mm en de cilinder ø13mm.
    Na verwijderen van een stukje van de spiraal, de zuiger weer geplaatste en de machine onder lucht getest.
    Deze startte bij ruim 2bar, na ca. 15 minuten bleef deze draaien bij 1bar.

    Lucht is leuk, maar geen stoom.
    Het is een stoommachine voor een stoomsleepboot en deze moet onder stoom draaien.
    Als stoomgenerator heb ik weer de stoomeend gebruikt, deze levert verzadigde stoom van ca. 3bar.
    De stoomhoeveelheid, druk op de machine, heb ik regelbaar gemaakt.

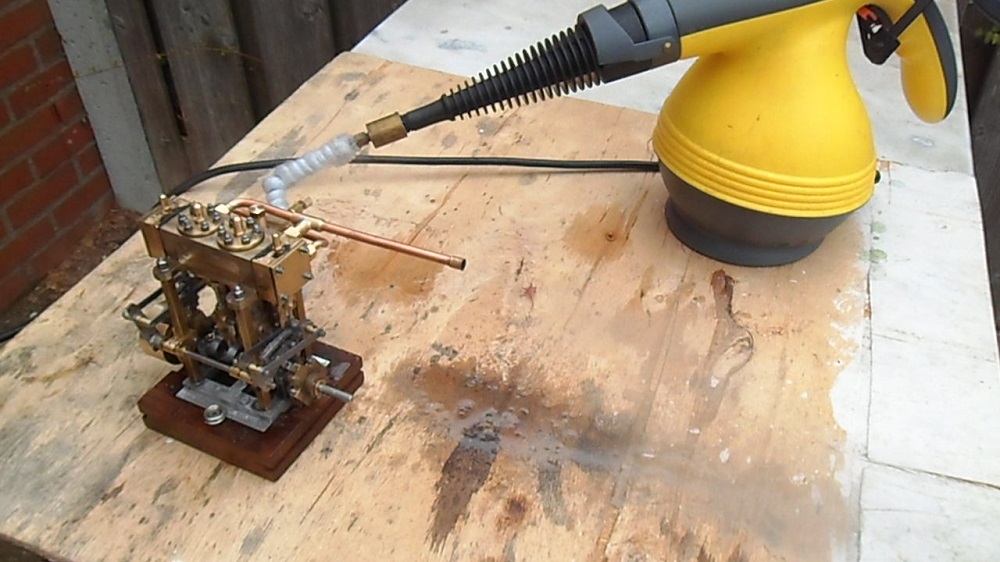

    De machine onder vol stoom, let op het plasje water, condensaat met stoomolie resten.


    Plaatsen van de video, 15sec is niet mogelijk, daar ik geen YouTube account heb.

    De gemaakte machine is nu een onder stoom werkende machine.
    Nu nog het aanbrengen van isolatie materiaal.
    Voor mij is dit project afgesloten, misschien plaats ik in de toekomst nog een foto, als deze in het schip staat.
    Het was een leuk uitdagend project, heeft veel puzzel en denkwerk gekost.
    Bij deze bedank ik allen, die dit project gevolgd hebben en die commentaren en aanvullingen gegeven hebben.
    Groet. Henk.

    Zeiler, Gea, Jinny en 4 anderen vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    3.424
    Locatie:
    noord-limburg
    Gefeliciteerd Henk.
    Een werkende machine, mooi.

    Tekening maken en hier plaatsen?

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    847
    Locatie:
    Elburg
    Gefeliciteerd Henk !!!
    Groet, Ruud.

    Potter vindt dit leuk.
  7. Peter58

    Peter58 Vriend van modelbouwforum.nl

    Lid geworden:
    4 nov 2019
    Berichten:
    2.455
    Locatie:
    Vrouwenparochie
    Mooi henk, dat ie het doet
    Grt peter

    Potter vindt dit leuk.
  8. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    840
    Locatie:
    Giessenburg
    Gefeliciteerd Henk, altijd een mooi moment als je zelf gebouwde machine op gang komt.
    Groet, Jan.

    Potter vindt dit leuk.
  9. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    2.760
    Locatie:
    Turnhout belgie
    Proficiat met het resultaat, ik vermoed dat we het eind deze maand wel live gaan te zien krijgen in Waalre.

    Potter vindt dit leuk.
  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Begin van de week de bevestiging van deelname ontvangen.
    Eindelijk weer een mooi evenement, ik kijk er naar uit.
    Henk.

    Marc w en Potter vinden dit leuk.
  11. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    10.305
    Locatie:
    Oostvoorne
    Gefeliciteerd met het resultaat Henk! Succes met het afwerken en in het schip plaatsen. Gr. Klaas..

    Potter vindt dit leuk.
  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Potter, Jan Walpot en R Groen vinden dit leuk.
  13. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Misverstand over de locatie.
    Lees mijn bevestiging van deelneming, let op locatie, blz.2


    Bijgevoegde bestanden:

    Potter vindt dit leuk.
  14. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    840
    Locatie:
    Giessenburg
    Veel plezier Henk, ik ben er helaas niet bij.

    Potter vindt dit leuk.
  15. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Eindelijk ,hij doet het !!!!! Precies gedaan zoals jij had gezegd,maar een cilinder deed niet mee ,ik snapte er niks van ,na lang kijken ontdekte ik dat in de pakking van de uitlaat van die cilinder geen gaatje zat ,stom stom ,maar nu loopt die als een tierelier !!!!
    Bedankt voor al jullie informatie!!

    Potter, Rene Witteman, Jan Walpot en 3 anderen vinden dit leuk.
  16. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    232
    Locatie:
    Zuidholland
    @Stoompomp
    Gefeliciteerd met de werkende machine!
    Knap gemaakt:thumbsup:

    Potter vindt dit leuk.
  17. Rene Witteman

    Rene Witteman

    Lid geworden:
    12 aug 2005
    Berichten:
    416
    Goed gedaan Juki,
    zelf opgelost met wat hulp, daar leer je veel van.
    top

    groet René

    Potter en Zeiler vinden dit leuk.
  18. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Vraagje
    Welk type olie nevelaar kan ik het beste aanschaffen om de zuigers te smeren ?
    Die keith appleton zegt dat die verstuivers niet met lucht werken ,maar op mijn compressor zit er een die wel met lucht werkt ,wat is het verschil ?

    Potter vindt dit leuk.
  19. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Het verschil is het medium, lucht is heel anders dan stoom.
    Een lucht vernevelaar werkt als een soort van carburateur, door de hoge snelheid door de venturi trekt de luchtstroom enkele druppels olie mee, zie: http://www.pneumatica.be/productie/olievernevelaar.htm
    Bij een modelstoommachine is de stroomsnelheid niet hoog en je wilt zeker geen drukval over de venturi.
    Bij stoom is een drukval niet gewenst, daar de stoom dan expandeert, afkoelt en aan vermogen verliest.
    Een olienevelaar in een persluchtleiding voelt altijd koud aan.
    Bij stoom pas je een andere eigenschap van stoom toe.
    In de toevoerleiding van de verse stoom neem je een klein vaatje met stoomolie op.
    Dit vaatje zit met een dun kanaal ø1mm aangesloten op de stoomleiding.
    Door dit kleine gaat er stoom, welke condenseert in het niet geïsoleerde vaatje.
    Het condensaat, water, is zwaarder dan stoomolie en zal de olie langzaam uit het vaatje omhoog drukken en naar de cilinders voeren.
    Deze smeersystemen zijn als compleet te koop, zie: http://www.regner-dampftechnik.de/
    Zoek artikel : Artikelnummer: 20245
    Ik heb uit kostenoverweging deze maar zelf gemaakt.
    Henk.

    Laatst bewerkt: 6 mei 2022
