Discussie in 'Vliegende schaalmodellen' gestart door ramses, 17 jan 2016.

  1. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Door @Bart83 ben ik gevraagd het pre-productie (beta) model te bouwen van zijn Dornier Do J Wal.
    Eventuele foutjes geconstateerd tijdens deze bouw worden door Bart verwerkt voor het definitieve productiemodel.
    RC-Europe levert de kit en tevens de elektro-setup voor mijn model.

    Het idee van Bart en Sebastiaan (van rc-europe) is een kit welke eenvoudig is te bouwen.
    De kit is gebaseerd op de Wal die Bart eerder zelf heeft gebouwd.
    Een handzame schaal vliegboot welke met zijn stummels perfect is als eerste watervlieger.

    -
    Het is een erg leuke kist voor mij om wat meer watervlieg ervaring mee op te doen voor m`n Fokker T V.III W straks.
    En tevens is het weer een Marine Luchtvaart Dienst kist welke mooi in m`n huidige rijtje projecten past.
    De Wal wordt opgebouwd en uitgevoerd geheel volgens de bouwbeschrijving.
    Dat betekend dus ook elektro aandrijving, wat redelijk onbekend terrein voor mij is...
    Alleen mijn watervliegers (Savoia S.13 en Pitts) zijn elektro, de rest vlieg ik allemaal met Saito viertakters.
    Maar Bart gaat me begeleiden met de set-up en hoe deze te installeren en aan te sluiten.

    -

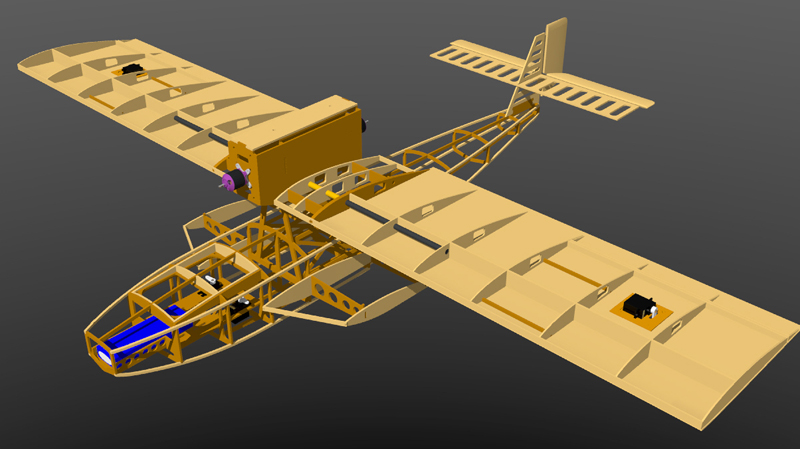

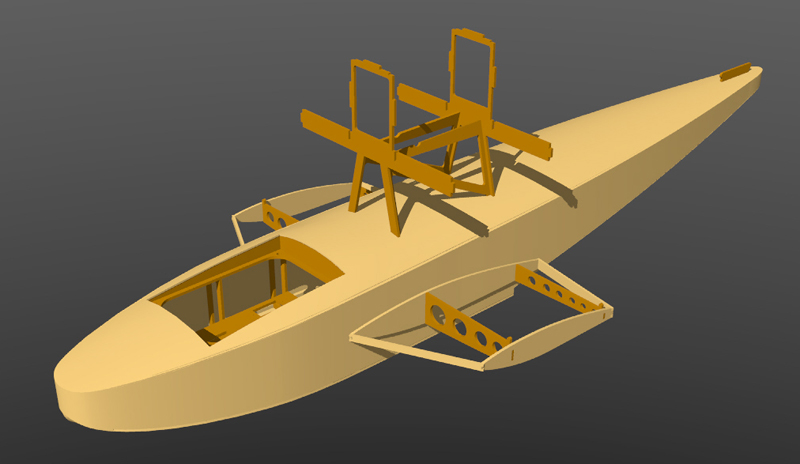

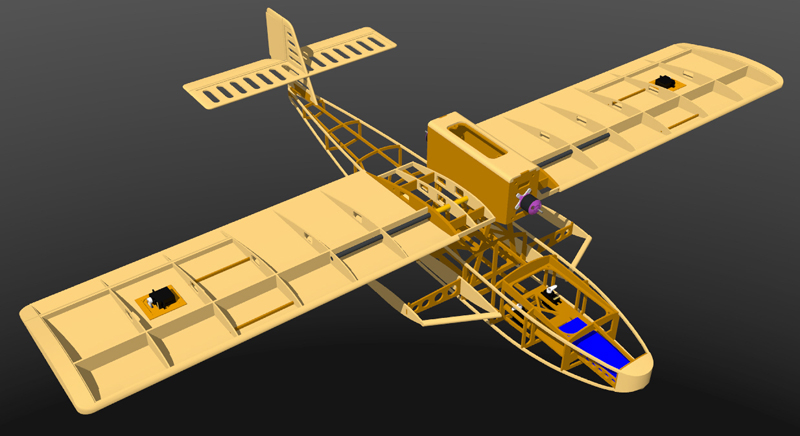

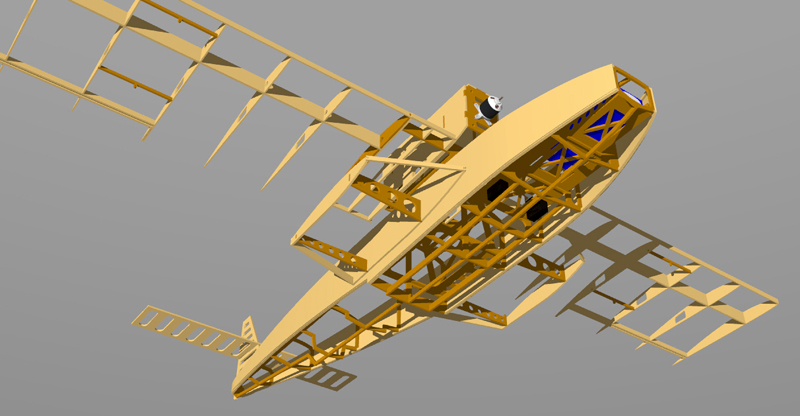

    Wat afbeeldingen van het herziene ontwerp van de Wal door Bart:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    E.hof en Bart83 vinden dit leuk.
  2. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .

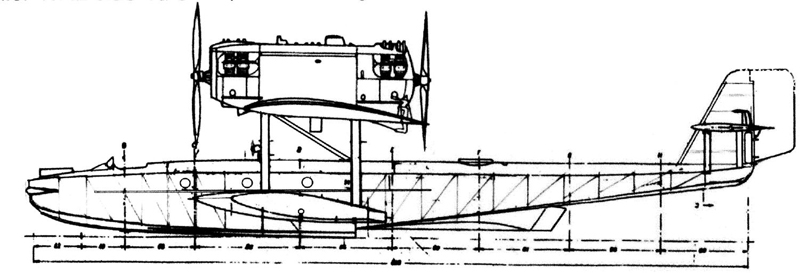

    Om in de sfeer te komen wat afbeeldingen van de Dornier Do J Wal van de Marine Luchtvaart Dienst:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    Bart83 vindt dit leuk.
  3. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Ik ga mijn Wal uitvoeren in de kleuren van de Marine Luchtvaart Dienst.
    Maar dan wel met de oranje driehoeken i.p.v. de roundels (net als m`n MLD Fokker en MLD Ryan).
    Het is historisch correct alleen zijn daar helaas geen foto`s van te vinden.

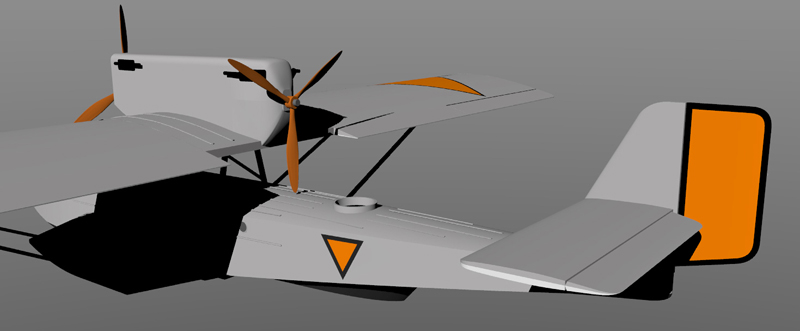

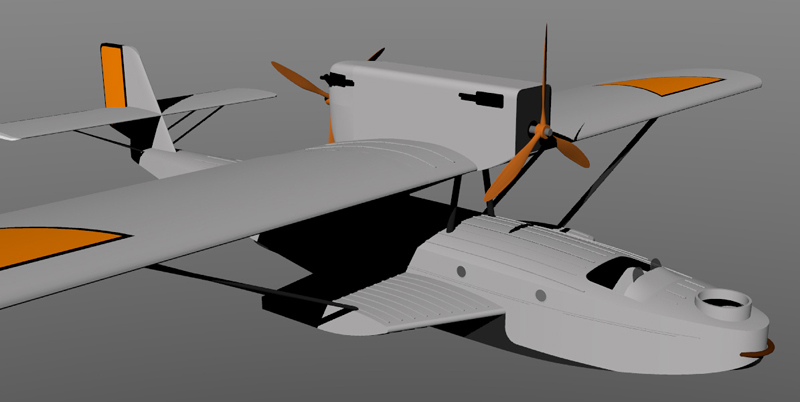

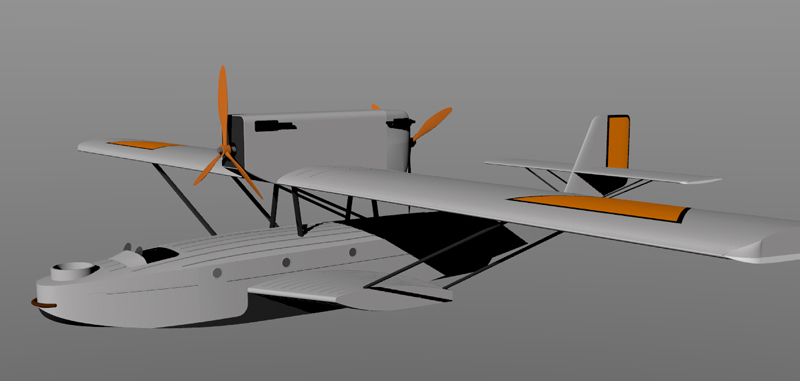

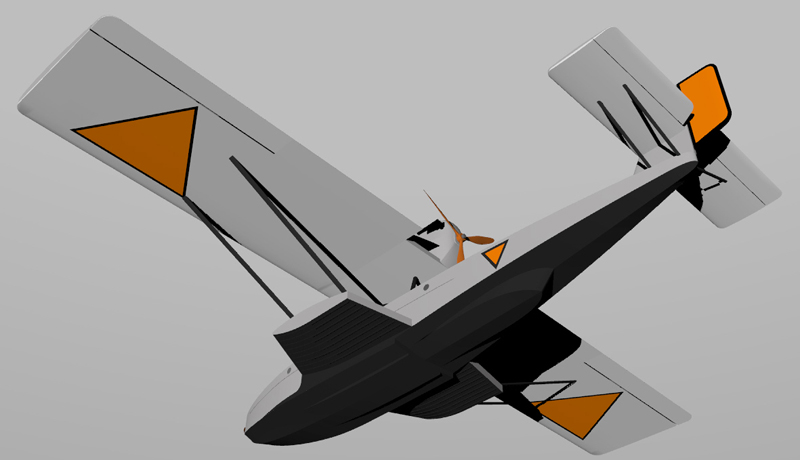

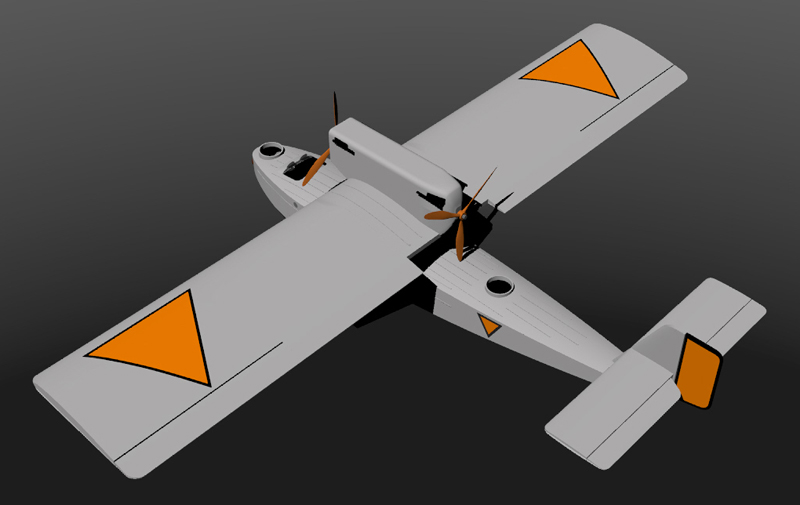

    Bart heeft speciaal wat renders gemaakt van de Wal in deze uitvoering:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    Bart83 vindt dit leuk.
  4. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Kit ontvangen op 15-01-2016

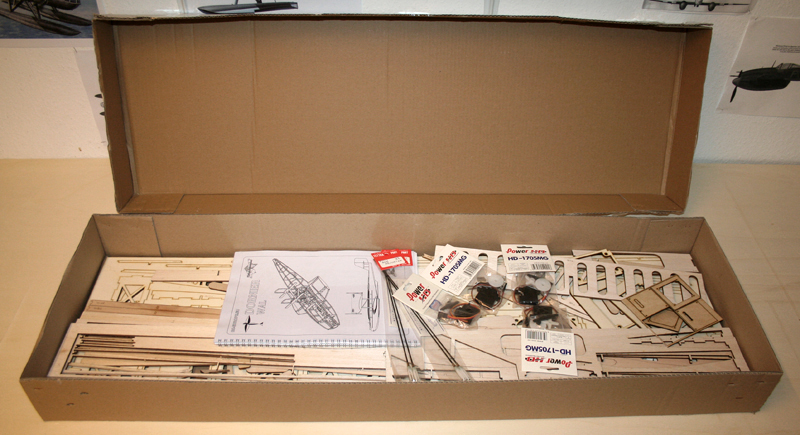

    De doos met flink wat balsahout, triplex en een deel van de hardware:

    [​IMG]

    Enkele foto`s van het mooie laserwerk verzorgt door RC-Europe.

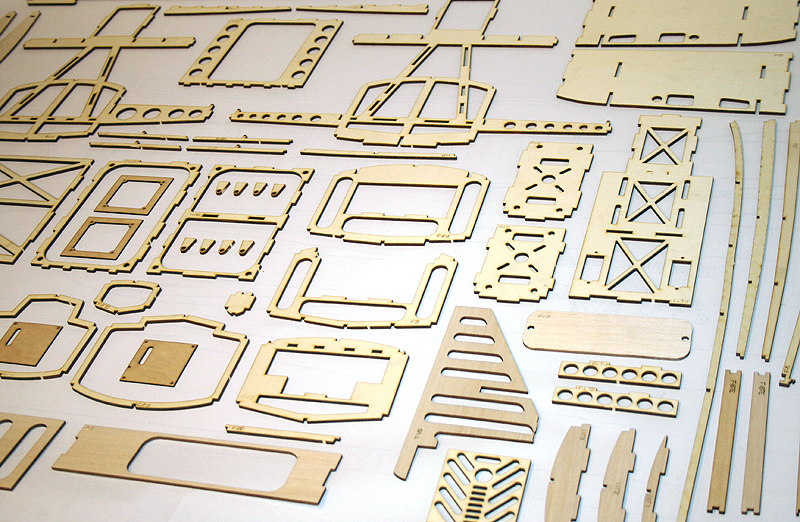

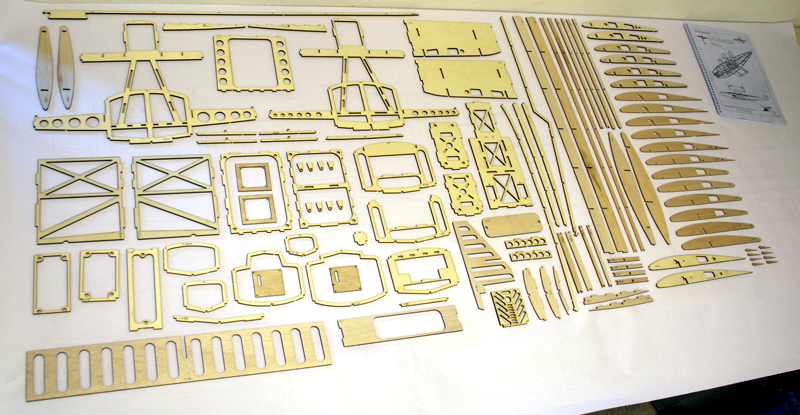

    De gehele set met alle ribben en vormers:

    [​IMG]

    [​IMG]

    Wat detail foto`s van het mooie laserwerk.
    Het hout is met redelijk laag vermogen gesneden en is daardoor bijna niet verbrand.
    De bruine randjes veeg je er met fijn schuurpapier eenvoudig vanaf.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Volgende update is start bouw! :yes:

    Groeten, Ramses
    .

    Laatst bewerkt: 17 jan 2016
    Bart83 vindt dit leuk.
  5. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Start bouw van de Dornier Do J Wal op 16-01-2016

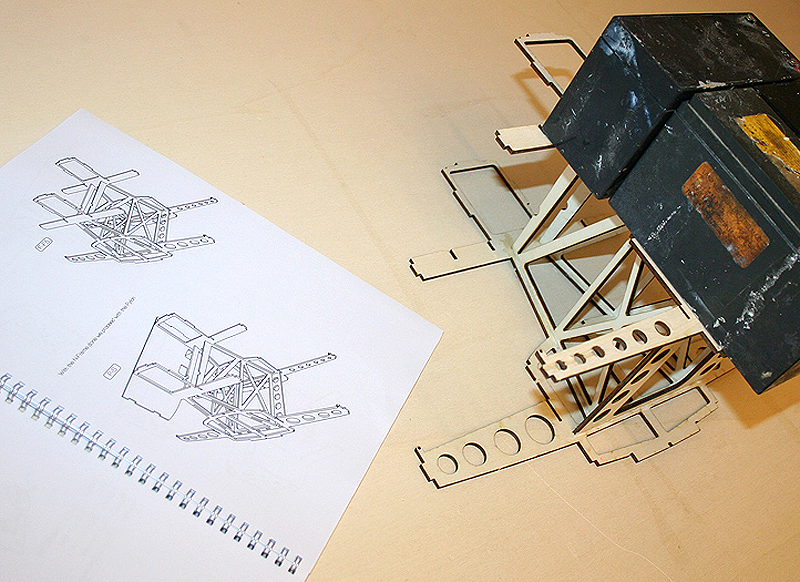

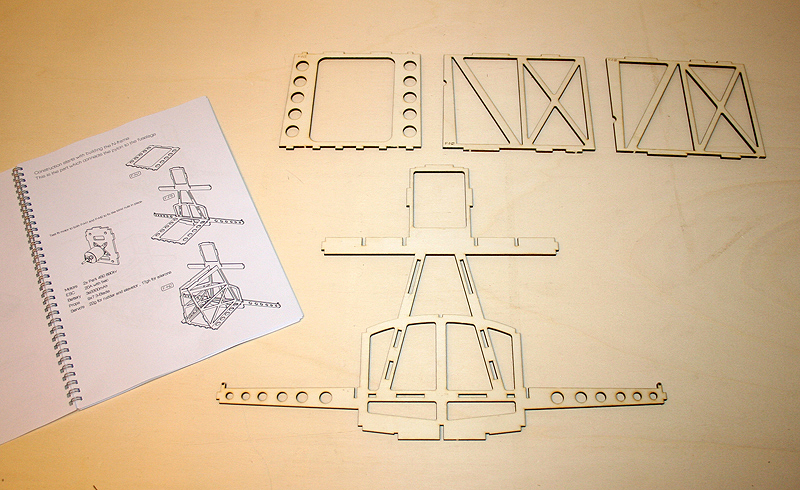

    Het bouwen van deze Wal gaat d.m.v. een zeer uitvoerige bouwhandleiding in A4 formaat.
    Van elke stap is een 3D beeld bijgevoegd en het is letterlijk volgen van de stappen.

    [​IMG]

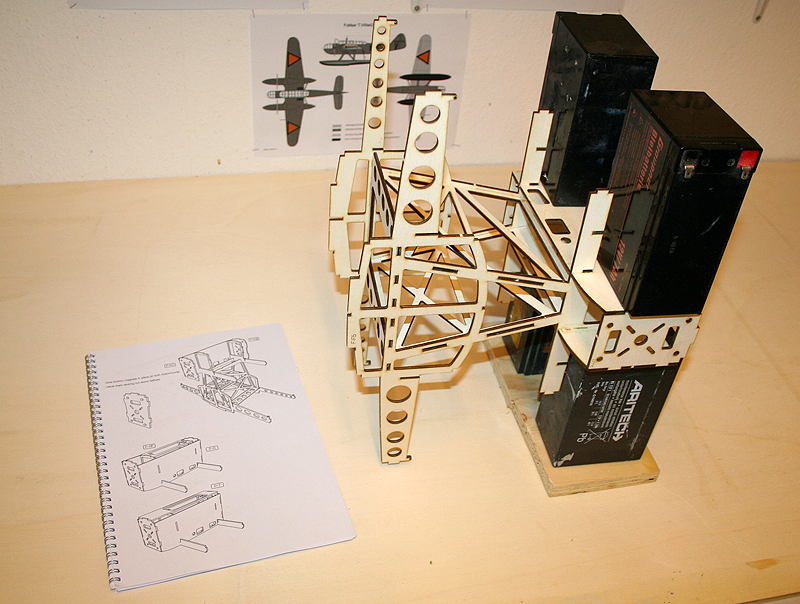

    De eerste delen liggen te drogen onder wat accu`s:

    [​IMG]

    Het begin is gemaakt:

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    Laatst bewerkt: 17 jan 2016
  6. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Update 16-01-2016

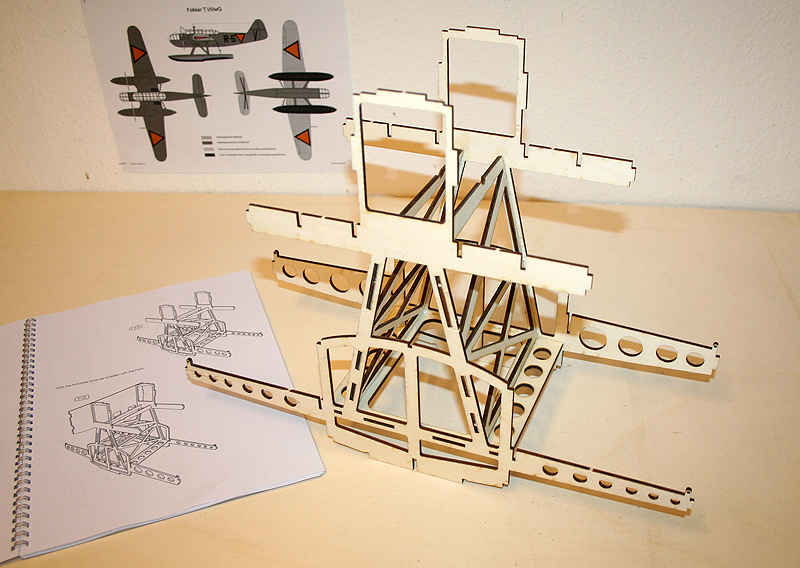

    Het verlijmen van de wangen van de nacelle:

    [​IMG]

    [​IMG]

    [​IMG]

    Ik ga nu verder met de romp, want voor de nacelles heb ik nu magneetjes nodig en die worden nog geleverd.

    Groeten, Ramses
    .

    Laatst bewerkt: 17 jan 2016
  7. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Natuurlijk ga ik dit op de voet volgen. Zoals we dat inmiddels gewend zijn Ramses maakt hij er weer een prachtig verslag van.
    De afgelopen weken ben ik bezig geweest met het ontwerp. Ik ben begonnen met hetzelfde 3d model as mijn eerdere Wal maar heb de constructie compleet opnieuw uitgewerkt. Ditmaal geschikt voor een mooie kit.

    Mvg,

    Bart

    ramses vindt dit leuk.
  8. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Thanks Bart, het is een heerlijke kit om te bouwen! Goed ontwerp :thumbsup:

    .
    Update 17-01-2016

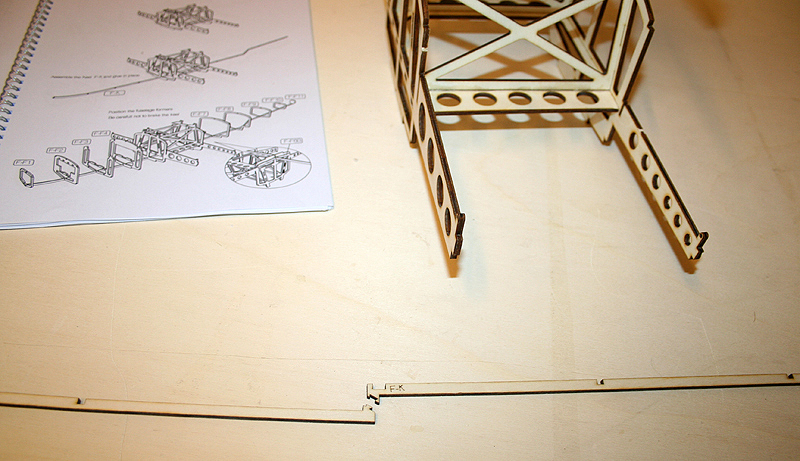

    Het samenstellen van de kiel:

    [​IMG]

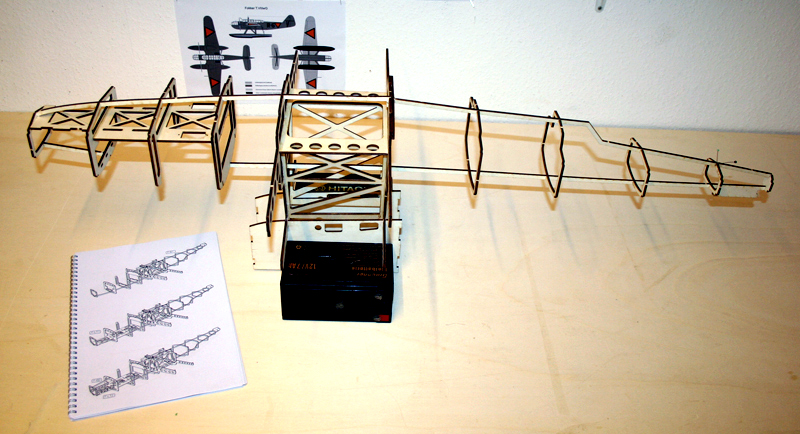

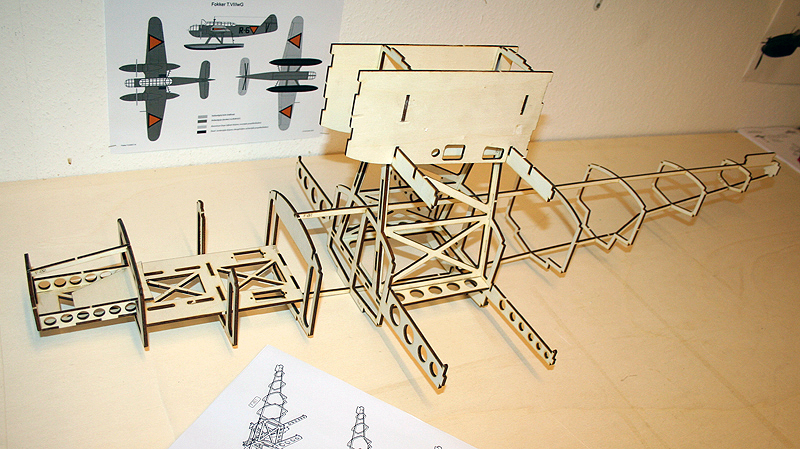

    En de kiel verlijmd. De rompribben liggen klaar voor de volgende stap:

    [​IMG]

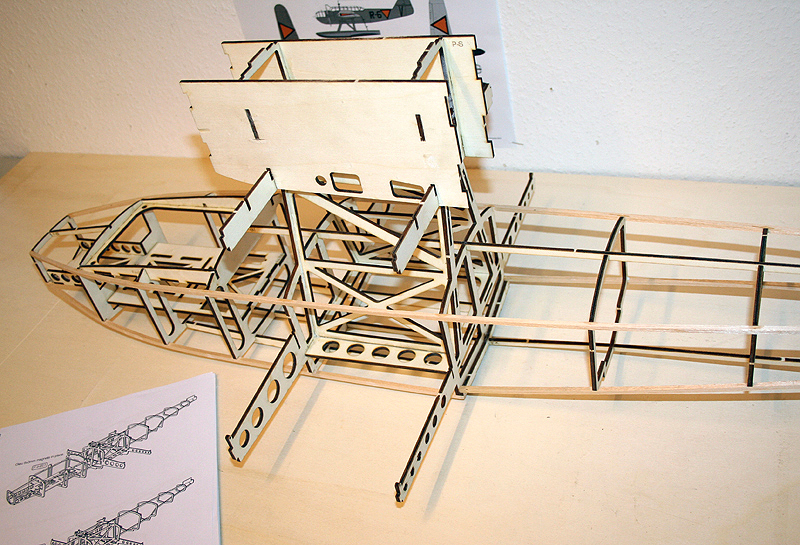

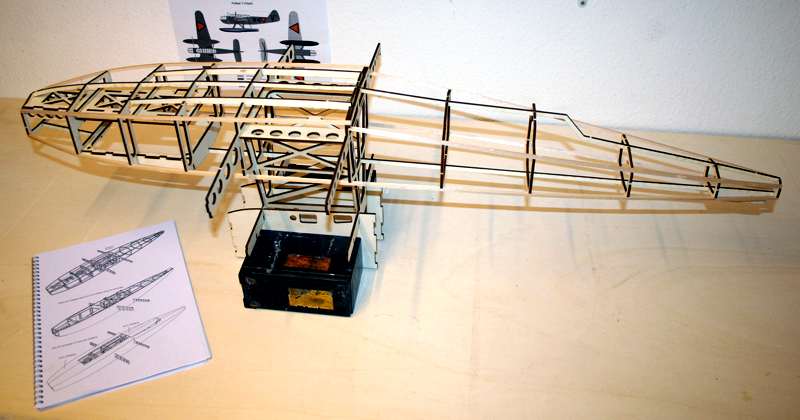

    Alle rompribben en de bodemplaat in de neus verlijmd.
    Ook de ligger op de romp rug op z`n plek gelijmd:

    [​IMG]

    Deze foto`s zijn met (te) hoog contrast geschoten en daardoor lijken de randen zwart.
    Maar zoals op eerdere bouwfoto`s bovenaan deze pagina te zien is valt dat reuze mee.

    [​IMG]

    De huidige staat van de Wal:

    [​IMG]

    Groeten, Ramses
    .

  9. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Update 17-01-2016

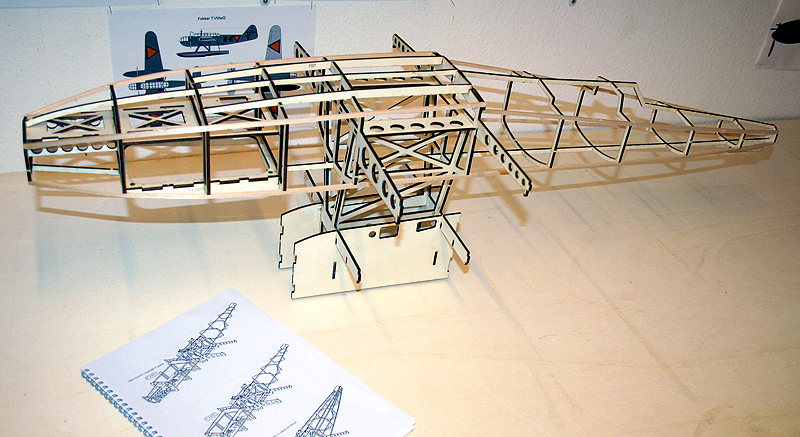

    De balsa longerons en enkele triplex longerons verlijmd.
    Hierdoor is de romp geheel stijf geworden:

    [​IMG]

    Verschillende triplex delen t.p.v. de cockpit verlijmd:

    [​IMG]

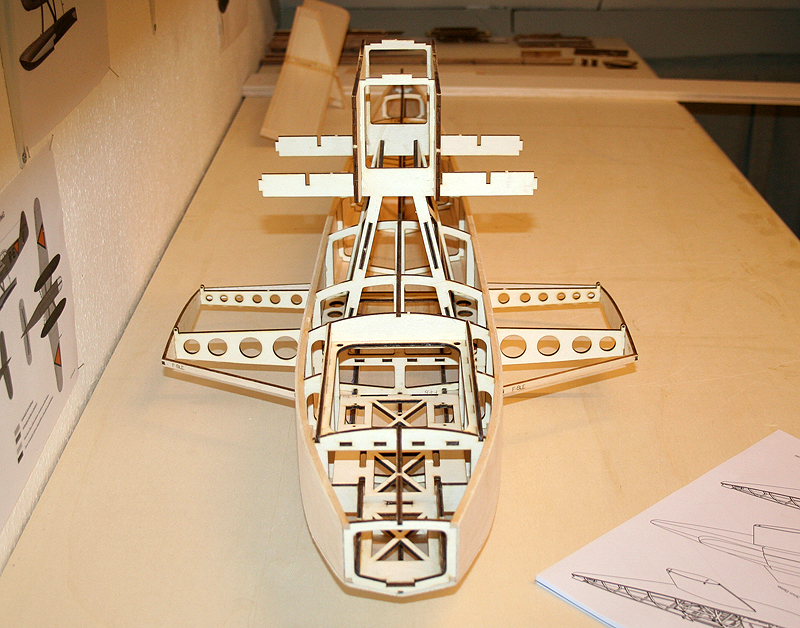

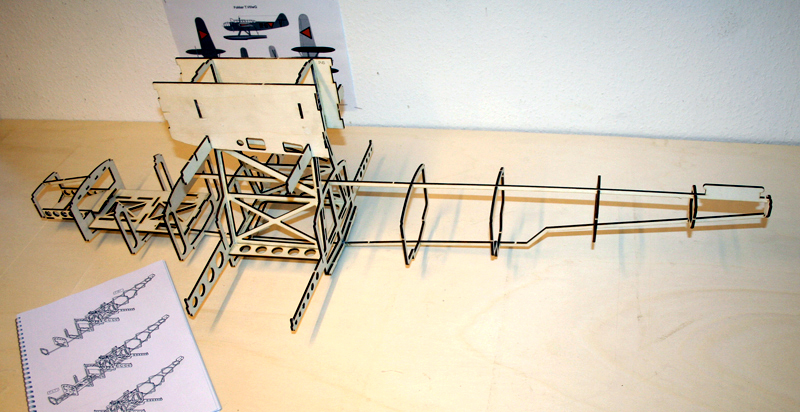

    Het begint al herkenbaar een Dornier Do J Wal te worden:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Volgende stap is het (deels) indekken van de romp.

    Groeten, Ramses
    .

    Ariel en Bart83 vinden dit leuk.
  10. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    160
    Locatie:
    bussum
    Mooie kit ziet er strak uit , in jou handen komt dat wel goed ;)

    gr ronald:bye:

    ramses en Bart83 vinden dit leuk.
  11. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hoi Ramses, succes met de bouw van dit prachtige model; ga ik volgen! Wat zijn overigens de specificaties; ik heb het verslag van Bart (nog:rolleyes:) niet gelezen?
    Groeten, Eddy

    ramses en Bart83 vinden dit leuk.
  12. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    @E.hof

    De spanwijdte word 1500mm , 2kleine buitenlopertjes type Park450. 3s3300mAh accu. gewicht ? id denk dat het ongeveer 1700-1900g zal worden,iets zwaarder dan de Wal welke ik volledig scratch heb gebouwd.

    Mvg,

    Bart

    ramses en E.hof vinden dit leuk.
  13. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.366
    Locatie:
    Stein
    Mooi Ramses,

    Word weer een mooi project.
    Heb je nog wel plaats in je hobbykamer.
    Het begint bij jouw meer op een vliegtuigfabriek te lijken met al die toestellen in aanbouw.
    Succes ermee.

    Ton

    ramses vindt dit leuk.
  14. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Bedankt Ronald, Eddy en Ton! :)

    Hahaha, inderdaad! Ik hoef me dit jaar niet meer te vervelen.

    Zit nu op m`n werk, maar zal vanavond een update plaatsen.
    Ben gisterenavond bezig geweest met de staartvlakken van de Wal.

    Groeten, Ramses
    .

  15. freekt

    freekt Vriend van modelbouwforum.nl

    Lid geworden:
    9 mrt 2008
    Berichten:
    1.324
    Locatie:
    Den Haag
    Leuk om te volgen weer! Veel plezier ermee!.

    Freek

    ramses vindt dit leuk.
  16. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    Heeee toch een verslag hier!
    Gaaf.

    ramses vindt dit leuk.
  17. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Bedankt Freek en Femmo! :)

    .
    Update 21-01-2016

    Begonnen met de staartvlakken, hier de basis van het hoogteroer:

    [​IMG]

    En dit is de basis van het richtingroer:

    [​IMG]

    Aan beide zijden worden deze kernen bekleedt met 1.5mm balsa.
    Daarna worden de vlakken voorzien van neus-, eind- en tiplijsten.
    Wanneer alles droog is wordt het profiel er in geschuurd:

    [​IMG]

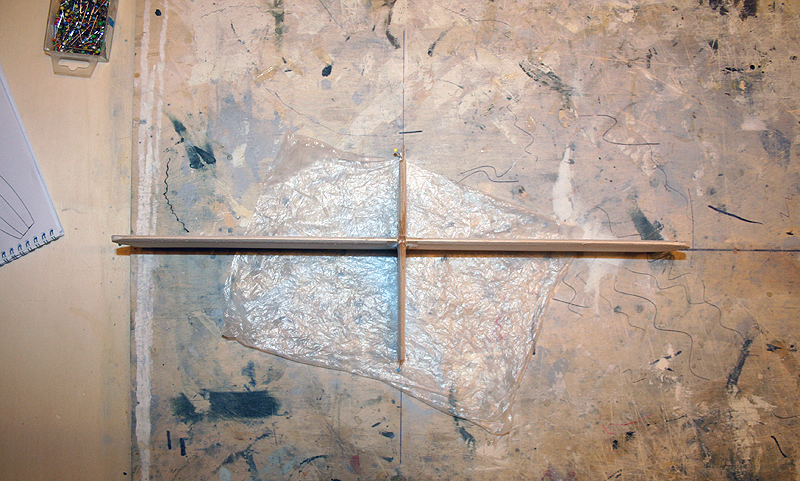

    Op de bouwtafel een zuiver haaks kruis getekend met daaroverheen een boterhamzakje.
    Hierop het kielvlak en stabilo samen gevoegd en gelijmd d.m.v. 30min. epoxy:

    [​IMG]

    Zo goed laten uitharden:

    [​IMG]

    Groeten, Ramses
    .

    E.hof, Bart83 en Arnold 85 vinden dit leuk.
  18. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Update 21-01-2016

    Eerst 2x twee plankjes van 1.5mm balsa aan elkaar gemaakt.
    Daarna aan de hand van de templates de romp zijkanten uitgesneden.
    Deze gepast en op de zijkanten van de constructie gelijmd:

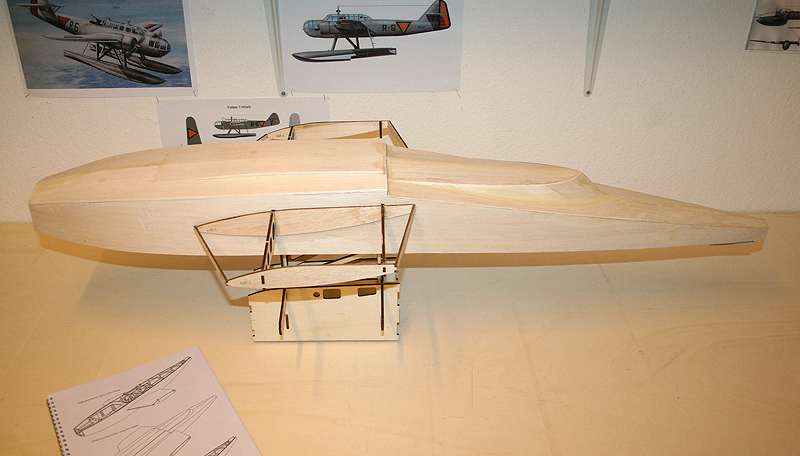

    [​IMG]

    Nadat de lijm was uitgehard deze zijden licht bij geschuurd naar de schuinte van de onderzijde.
    Daarna de onderzijde van de romp bekleedt met respectievelijk 1.5mm en 3mm balsa:

    [​IMG]

    Dankzij de mooi ontworpen constructie is de romp kaarsrecht.
    De constructie ziet er ook gewoon mooi uit, hulde @Bart83 voor het goede en mooie ontwerp! :thumbsup:

    [​IMG]

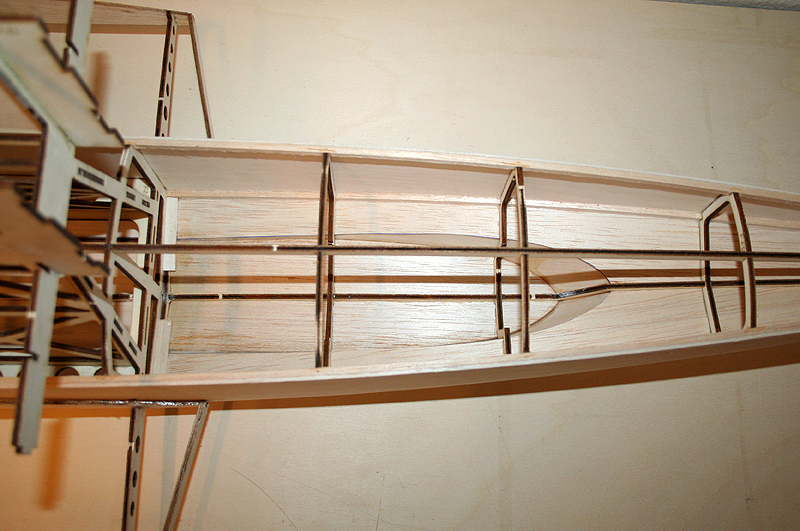

    Zeer lichte en strakke constructie van de romp:

    [​IMG]

    Even voor de foto de staartvlakken er los op gezet:

    [​IMG]

    [​IMG]

    Volgende te doen is het bekleden van de stummels.
    Dan moet ik voor de romp even wachten op wat hardware welke onderweg is.
    Maar ik kan ook vast beginnen met de vleugels

    Groeten, Ramses
    .

    Laatst bewerkt: 21 jan 2016
    Bart83 vindt dit leuk.
  19. Turbilence=NL=

    Turbilence=NL=

    Lid geworden:
    19 aug 2007
    Berichten:
    301
    Locatie:
    Alphen aan den Rijn
    Zo dan daar zit een hoop vaart in de bouw. Prachtig model.

    Bart83 en ramses vinden dit leuk.
  20. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Dat is een leuke woordspeling voor een vliegboot! :D ;)
    En bedankt! Dit prachtige model is door Bart Lammerse (Flying Dutchman Plans) ontworpen.

    Groeten, Ramses
    .
