Bouwverslag Dornier Wal , klein schaalmodel

Discussie in 'Vliegende schaalmodellen' gestart door Bart83, 13 mei 2015.

  1. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne
    De plaatsen waar de vleugel struts worden bevestigd :

    [​IMG]



    4mm gaten geboord in het balsa op de gemarkeerde plaatsen

    [​IMG]


    Van wat afval triplex verstevigingen gemaakt voor de inslagmoeren.

    [​IMG]

    en met epoxy op hun plaats gelijmd :

    [​IMG]

    [​IMG]


    Het verlijmen van de vleugel verbinders en houten pen :

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Volgende keer weer verder . . . . . . . .

    Mvg,

    Bart

  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne
    Hey Bas heb je famillie op Rcg ? ;) deze post

    Mvg,

    Bart

    Laatst bewerkt: 16 jun 2015
  3. MicropropSport

    MicropropSport Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    10.057
    Locatie:
    Odoorn, Drenthe
    Haha... nee hoor, die niet. Maar als je in dat Deutsches Museum in München bent geweest... Inmiddel een paar keer... Heeft het vliegtuig direct een grote aantrekkingskracht en aaibaarheidsfactor. Heb je een beetje een mobelbouw-mind-set... dan ben je verloren!
    Maar er staat veel meer moois!

    En als jij je zinnen op zo een projectje zet... mwah... komt er direct iets prachtigs uit de vingers. 100% Kit-waardig :)
    Bij het Museum is overigens een prachtige Museum-shop. Boeken en technische, wetenschappelijke snuisterijen. (In de sfeer van zonnemolentjes, sterling-motortjes en ander ongein). Zo maar weer?

    De Libelle in het filmpje gaat overigens prachtig... en verrassend... nog behoorlijk uit de kluiten gewassen ook!
    Gr Bas

    PS: Ja, ik zal de Libelle op RC-Network ook even opsnorren.
    Ben woonachtig in de Drenthse achtertuinen. In de buurt van Exloo. Dar is een mooie zandafgraving, mooi water. Zal wel niet gevlogen mogen worden met al dat geregelgeef in dit landje... maar wie weet... ik moet er eens proefvaren met een bootje... dat zal wel mogen...

    Laatst bewerkt: 16 jun 2015
  4. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne
    Ja Bas , daar bij onze oosterburen is het watervliegen extreem populair. Ze hebben erg veel meetings elk jaar. HIer helaas geen één meer.

    Op RC network loopt nu een mooi bouwverslag van de Do Libelle , voll gfk.

    Mvg,

    Bart

    Laatst bewerkt: 25 jun 2015
  5. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne
    de bouw zal spoedig weer verdergaan. Even een makeover van mijn hobbyhok gedaan. Ook heb ik een niewe bouwtafel gemaakt. Deze moet alleen nog worden gelakt en dan kan het bouwen weer beginnen.

    Mvg,

    Bart

    [​IMG]

    [​IMG]

  6. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne
    Zo weer even het draadje up to date maken. Het is al weer even geleden zeg maar.

    Mini servo voor de aileron , deze komt er voor nu in zonder luik , mocht hij ooit moeten worden vervangen zal ik een luik in vleugel moeten snijden.

    [​IMG]


    Koolstof stuurstang , nylon kwiklink. Rudderhorn komt aan de bovenzijde.

    [​IMG]


    Stekker verbinding geborgt met tape

    [​IMG]

    [​IMG]

    De achterlijst zal worden gevormd door het op elkaar lijmen van de 1.5mm beplanking. Eerst aan de onderzijde een schuine rand schuren.

    [​IMG]

    [​IMG]

    [​IMG]

    Voor het aanbrengen van de bovenste beplanking wordt de vleugel aan de bouwplank gefixeerd

    [​IMG]

    [​IMG]


    Sleufje voor de stuurstang

    [​IMG]


    [​IMG]


    Aanbrengen van de beplanking

    [​IMG]

    [​IMG]

    Overlappend balsa moet nog worden afgesneden

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Mvg,

    Bart

  7. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne

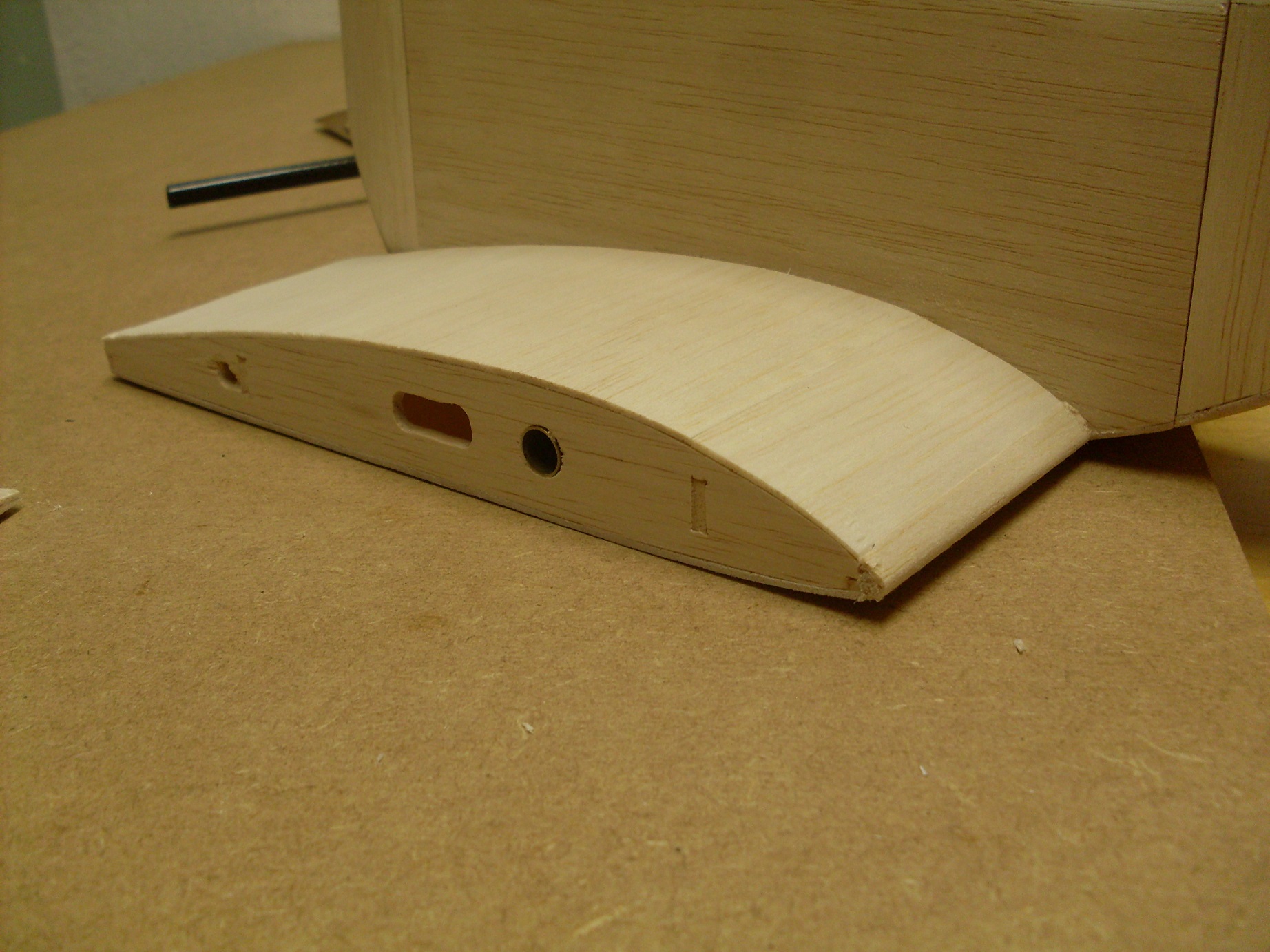

    Het aanbrengen van de neuslijst.

    Eert de vleugeldelen bevestigen met een spacer ertussen. De neuslijst wordt bevestigd aan de vleugels en de stukken vleugels welke aan het middenstuk vastzitten. Na het in vormschuren zaag ik de neuslijst door op de verbinding tussen de vleugel en het middenstuk. Door de spacer past mijn mini zaag er nog tussen en is er geen risico de vleugel en het middenstuk aan elkaar te lijmen.

    [​IMG]

    [​IMG]

    [​IMG]


    De ongevormde neuslijst verlijmen

    Wal (131).JPG

    Wal (137).JPG

    Wal (138).JPG

    Wal (139).JPG

    Wal (140).JPG

    Wal (141).JPG


    Mvg,

    Bart


    Bijgevoegde bestanden:

  8. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne

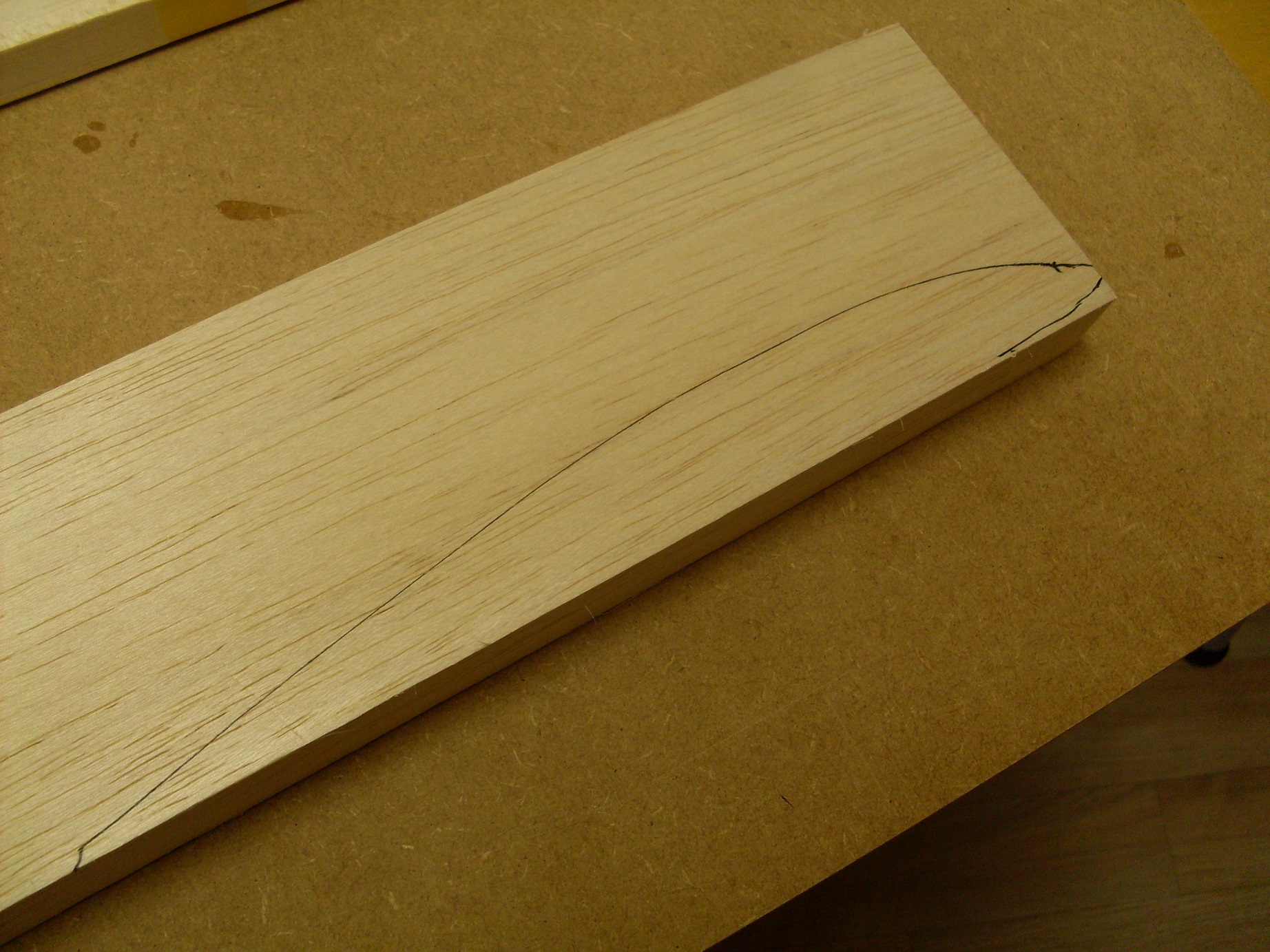

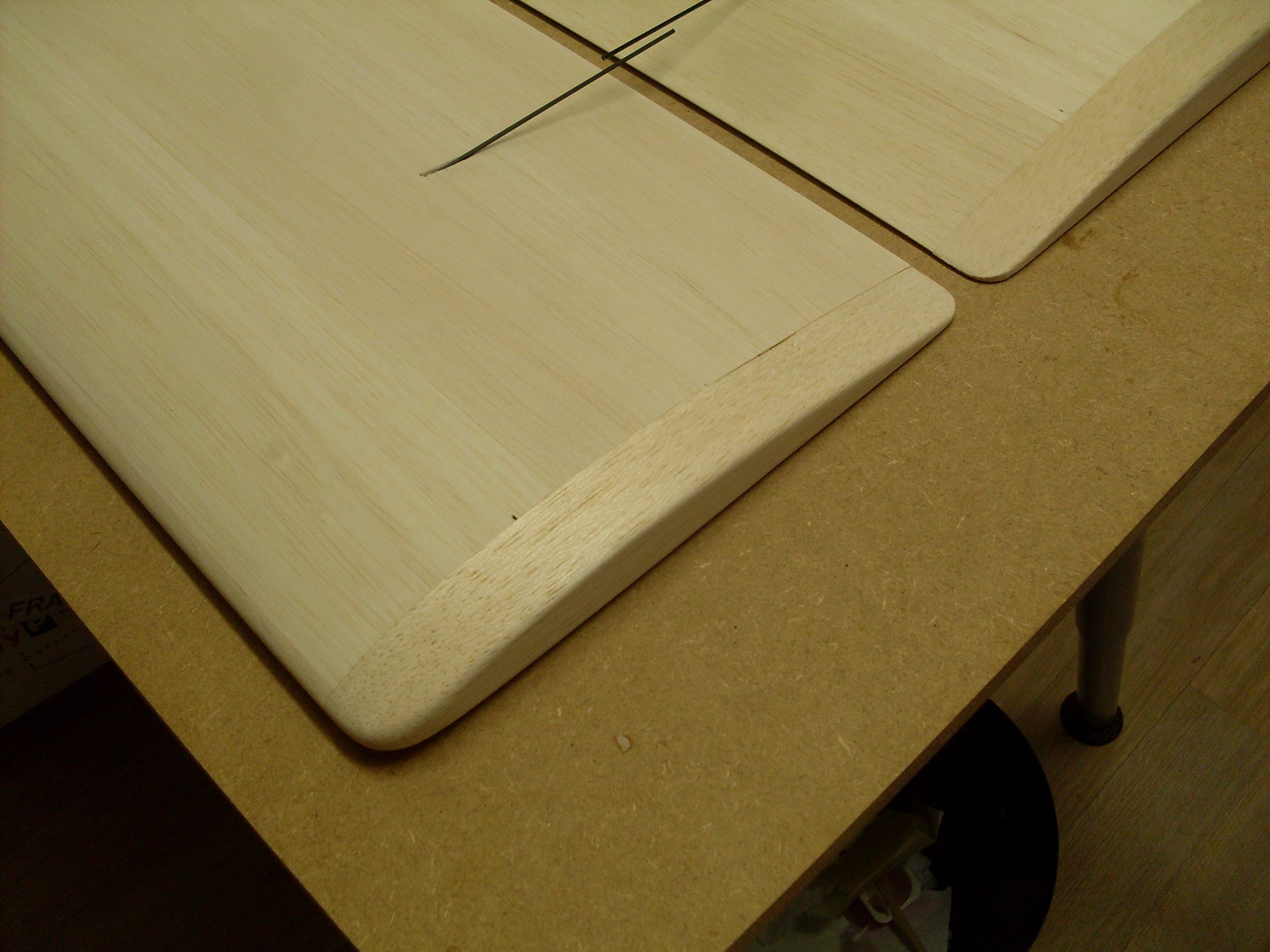

    De vleugeltips worden uit een blok balsa gevormd :

    Wal (132).JPG

    Wal (133).JPG

    Wal (134).JPG

    Wal (135).JPG

    Wal (136).JPG

    Wal (142).JPG

    Wal (143).JPG

    Mvg,

    Bart

  9. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.778
    Locatie:
    Oostvoorne

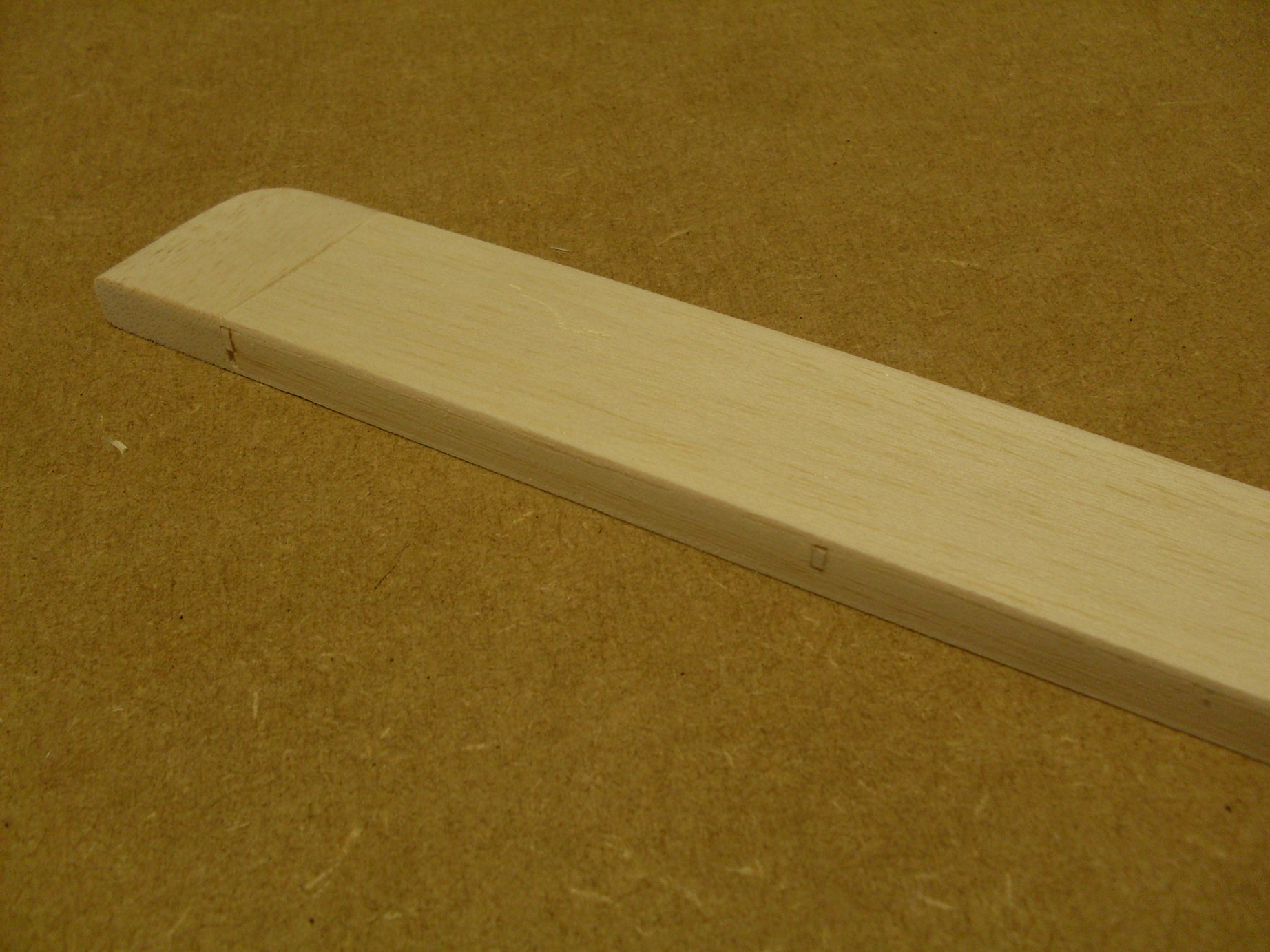

    Losnijden en afwerken van de ailerons :
