Draadsnijden op de draaibank

Hallo bouwers.
Nu eindelijk eens de stoute schoenen aangetrokken om draad te snijden op de draaibank.
Nu heb ik volgens de tabel de tandwielen gemonteerd.
Maar tussen tandwiel D en het tandwiel naar de spindel zit nog ongeveer 1.5 mm.
Rara hoe kan dit?
Inmiddels ben ik al de hele middag aan het sleutelen en was het sneller om even een snijplaat ergens te kopen.
Maar zelf maken is natuurlijk leuker.
Gr Norwin



Inmiddels denk ik dat ik het heb gevonden.
Blijkbaar had ik een tandwiel over het hoofd gezien.

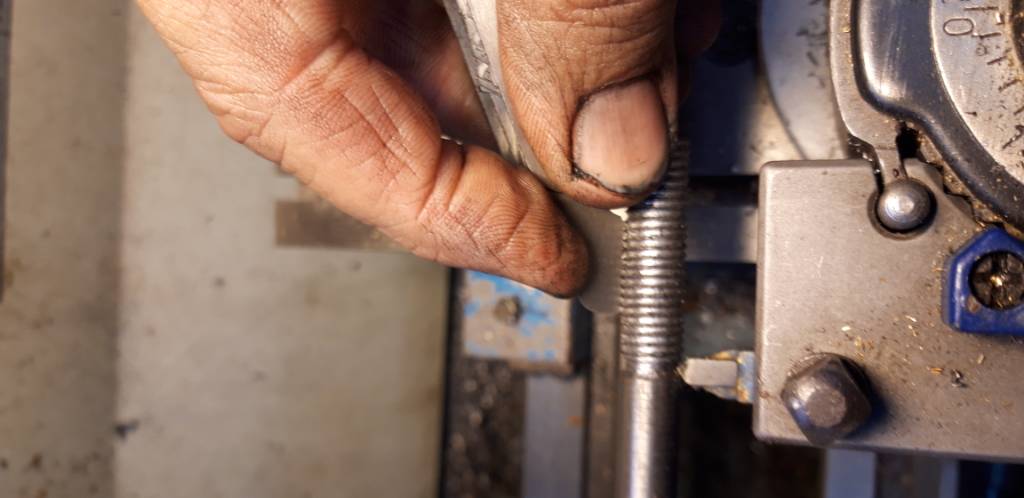

Eerste probeersel geeft in ieder geval moed om door te gaan.
Nog niet perfect maar het begin is er.
Gr Norwin



Hallo Norwin,

Fijn dat het gelukt is.
Ik denk de genomen moeite lonend is.
Eenmaal onder de knie is het grenzen verleggen en steeds meer schroefdraden maken.
Dat tandwielen gedoe is wel zeer belangrijk voor een goed resultaat.
Ze moeten ook netjes in elkaar grijpen.
Smeren met vet, maar dat doe je al is te zien.
Verder, werkstuk kort inspannen en scherpe beitel.
Komt helemaal goed.

Andere mogelijkheden om draad te snijden op draaibank is
tegenkop met snijplaten en tappen.
Je kunt nu zelf kiezen.

Veel modelbouwplezier,
Willum



Hallo Willum.
De truc met de losse kop en snijplaten ken ik.
Maar je wilt weer eens wat nieuws proberen nietwaar.
Op deze manier draadsnijden heb ik heel lang voor me uitgeschoven maar ik ben blij dat ik het nu toch heb geprobeerd.
Nu wat ervaring opdoen.
Gr Norwin



Ook ik heb mij hier ooit eens aan gewaagd, ik wilde weten hoe dat moet.
Best leuk om te doen en je bent een ervaring rijker.

Maar moet nu eerlijk bekennen, de kleinere schroefdraden die ik nu maak, snij ik met een snijplaatje in een hulpstuk.
Veel makkelijker, maar je weet nu wel hoe het ook kan.
Groet, Ruud.

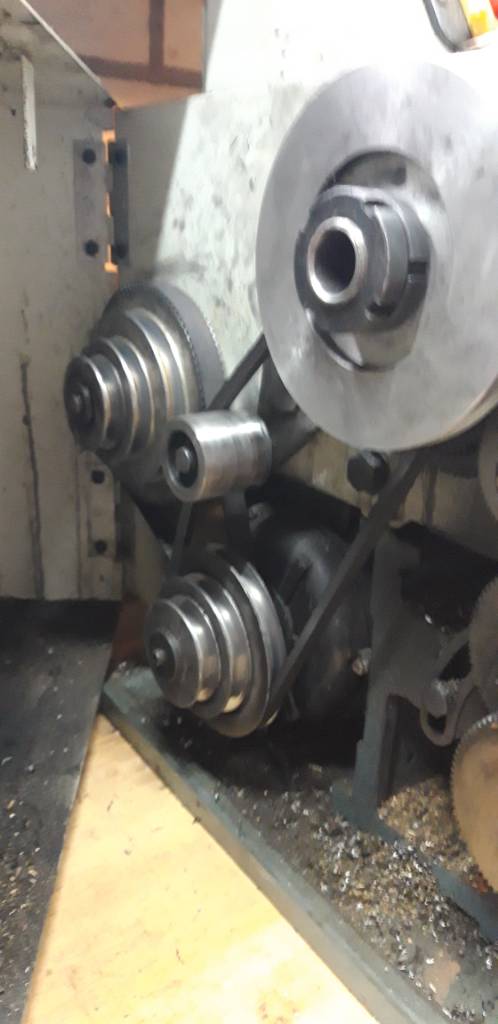

Even een opmerking over de drukrol op de V-snaar.
Deze moet op de rug van de snaar staan.
Indien aan de onderkant, dan wordt het profiel beschadigd.
Verder, zie ik, dat je direct op de motor staat, hoge toerentallen.
Zelf werk ik via het tandriem aangedreven tussen wiel.
Geeft een lager toerental maar een grotere verspanende kracht.
Bij draadsnijden gebruik ik een handzwengel geklemd in de holle spindels.
Zeker bij het maken van binnendraad in potgaten.



Toerental heb ik inmiddels een heel eind verlaagd.
Dat van de spanrol wist ik niet.
Maar nu dus wel.
Al doende leert men.
Gr Norwin



Welke methode gebruik je , recht insnijden , de bovenslede schuin zetten of afwisselend links rechts snijden?
Gr. Dirk



Recht insnijden, slede terugtrekken dan in zijn achteruit.
Zo stukje bij beetje d Ieper werken.
Hoezo?



Draad snijden op de draaibank

Dat zijn dan al twee manieren.

Ruud onder een hoek.
Kost van de twee mogelijkheden de minste kracht.

Norwin rechtuit.
Kost iets meer kracht, iets makkelijker.

Willum



Ik gebruik de beide manieren.
Afhankelijk van het materiaal kies ik de bewerkingswijze.

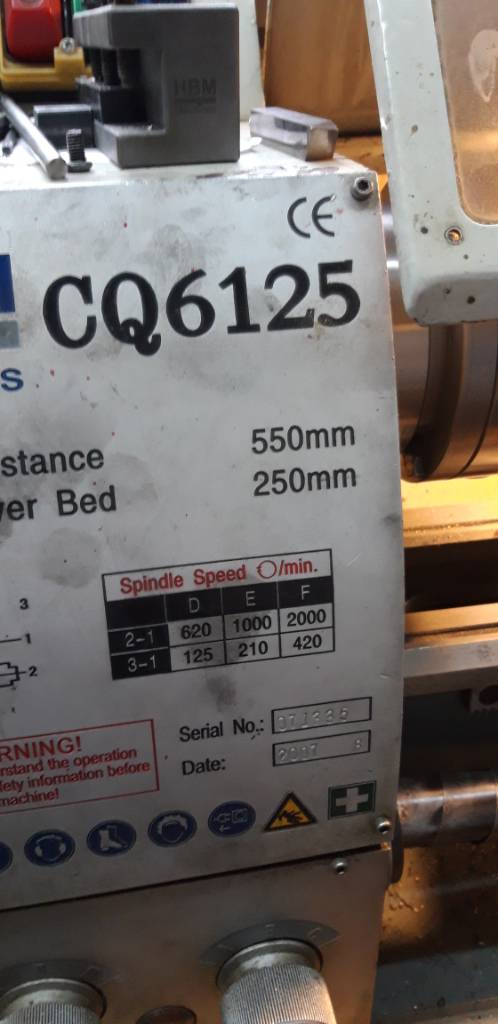

Als informatie, het laagste toerental van mijn draaibank is 125 t/min.
Indien schroefdraad met een spoed van 0,75 in een potgat van 12mm diepte moet snijden, 16 gangen, dan heb je precies 7,68 sec. om de bank te stoppen.
Daarnaast, moet je rekening houden met uitlooptijd tot stilstand.
Voor mij ondoenlijk.
Daarom gebruik ik een handzwengel in de holle spindelas, waardoor ik met gevoel de draad kan snijden.

Indien de binnendraadsnijbeitel in het potgat tegen de bodem stoot, dan voel je dit direct.
Echter bij gebruik van de automatische langsvoeding heb je geen controle, waardoor de beitel met kracht tegen de bodem stoot en het werkstuk beschadigd.
Jammer van het werkstuk, maar de halve sluitmoer in het dwarssupport op de draadspindel van de langsvoeding kan onherstelbaar beschadigd worden.
Dit is een kostbaar probleem.

Terug naar draadsnijden.
Bij makkelijk te verspanen materialen, b.v. messing gebruik ik de dwarse methode en met de nonius op het dwarssupport stel ik de draaddiepte in.
Bij de schuine methode, metrische schroefdraad heeft een tophoek van 60°, dus de beitelslede ook op 60°.
Wel een opmerking, er wordt eigenlijk aangeraden op 61°, daar dan de beitel aan één kant een vrijloophoek heeft.
Bij de toepassingen met de door ons gemaakte fijne schroefdraden heb ik dit nooit toegepast.
Een nadeel van de schuine methode, daar je nu met de beitelslede de de schroefdraaddiepte moet instellen.
Daar deze onder 60° staat moet je de gewenste schroefdraaddiepte met wortel 3 vermenigvuldigen voor de verstelling van de beitelslede,
Succes met je project.
Henk.



Draad snijden op de draaibank

Kijk ook eens als je dit leuk vind:
https://www.crispyn.be/nieuws/terug-een-film-schroefdraad-snijden-op-de-draaibank
Netjes uitgelegd.

Willum



@norwin, Bedankt voor je reactie.
In eerste instantie heb ik niet gelet op de imperial, inch, schroefdraden, die je op je draaibank kunt snijden.
Ergens was er iets, wat voor mijn gevoel niet kloppte.
Ik kom net terug van mijn draaibank en ik heb een foto gemaakt van de tandwiel instellingen op mijn draaibank.



Op jouw machine kan je volgens de standaard instelling geen 1/4" BSP, pijpschroefdraad maken.
Pijp schroefdraad 1/4"BSP heeft 19 TPI, tooth per inch.

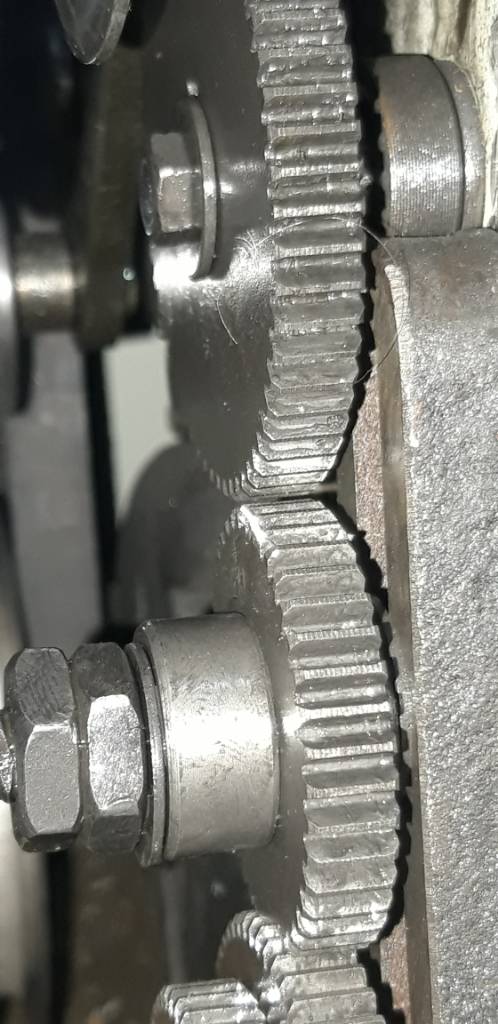

Op de foto te zien de samenstelling van de tandwielen voor 19 TPI.
Ik heb 2 scans bijgevoegd uit een handboekje.
Op de eerste, aan de bovenkant BSF, met 18 TPI en daaronder BSP met 19 TPI.
Op de tweede, aan de bovenkant BSP taper en aan de onderkant NPT, 18 TPI.
Nu zie je op mijn machine geen 18 TPI, maar met het berekenen van de tandwielverhouding heb ik deze wel gesneden op mijn machine.

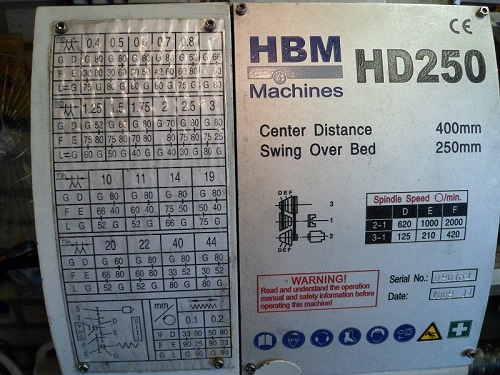

Bij jouw machine zit een berekening van de tandwielen voor het maken van de verschillende schroefdraden.
Succes met je project. Henk.



Ik ken de filmpjes van Crispyn.
Duidelijke uitleg bij wel hele mooie machines



Ik gebruik meestal de methode waarbij de bovenslede afwisselend een paar tiende links en bij de volgende snijgang een paar tienden naar rechts geplaatst wordt.
Uiteraard hier wel rekening houden met de speling van de draadspindel .
Voordeel is dat de beitel een langere standtijd heeft omdat de beide snijkanten afwisselend worden benut. Nuttig bij heel lange schroefdraad.

Gr.Dirk

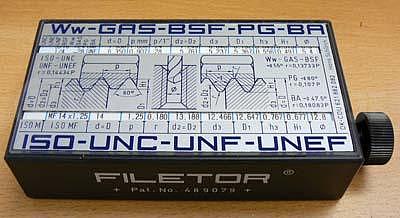

Handig hulpmiddel i.v.m. draadsnijden of als je een bepaalde schroefdraad , zeker bij de afwijkende "Engelse" wil opmeten

de Filetor


Groeten Jef



Heb je naar de prijs gekeken? https://superhandig.nl/iso-schroefd...D2HDiXqRiBoQ0tVYfLwWUXleWNn47pVUaAiFMEALw_wcB
Dan kijk ik toch liever in een van de draadtabellen.
Groet. Henk.



Dat is inderdaad stevig aan de prijs , er zijn nog goedkopere te vinden
https://www.hogetex.com/schroefdraa...1SDbXuWNuc0b7mQW3HTUVORmNK0eXsnoaAsSqEALw_wcB



Iets nieuws proberen is altijd leuk.
Draadsnijden was voor mij ook iets dat ik eens voorzichtig geprobeerd heb.
Eerst wat gelezen voordat ik eraan begon.

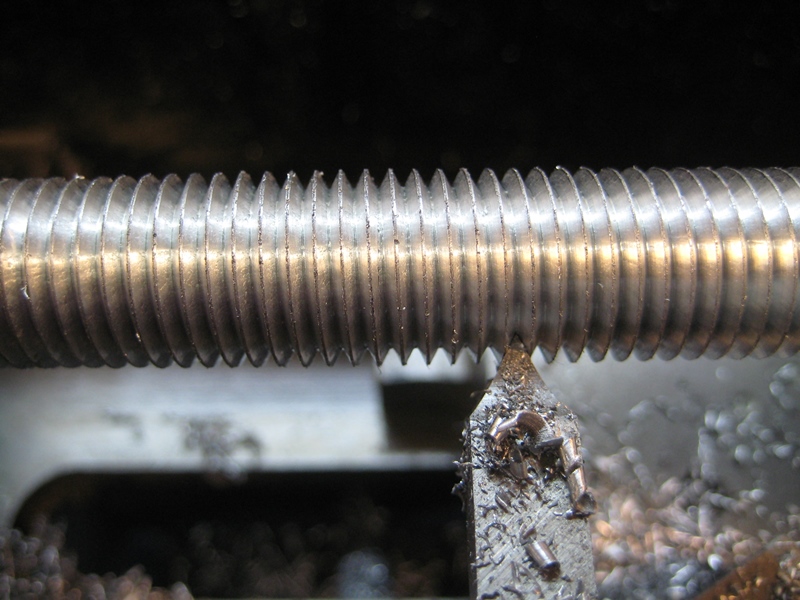

Draadsnijbeitels munten niet uit in snijeigenschappen; bij kleine draadmaten buigt het werkstuk hierdoor al snel teveel door.

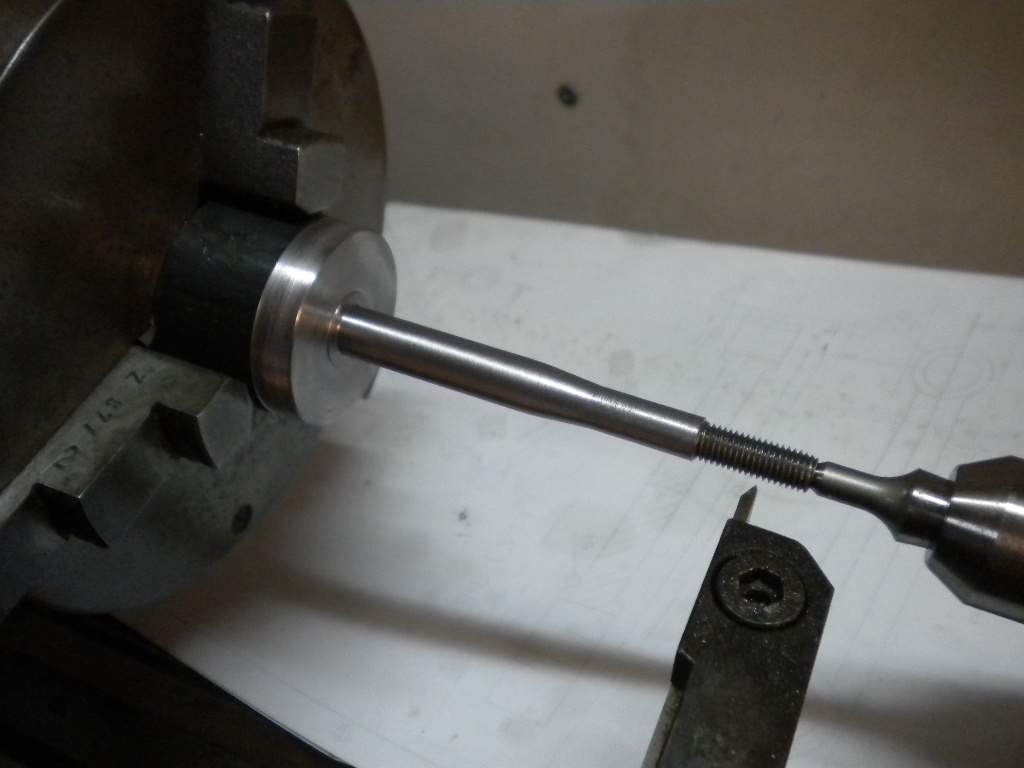

Als het even kan ondersteunen met de losse kop / meedraaiend center.
Of snijden met een snijplaat en hulpstuk in de losse kop.

Stoompomp gebruikt een handslinger en dat werkt prima! Ik heb ook zo'n ding gemaakt; de moeite waard. Mijn bank maakt minimaal 100 rpm en dat is me soms te snel, zeker bij binnendraad, zoals Stoompomp al zei.

Als je een spoed moet snijden die dezelfde is als die van de leidspindel hoef je de splitmoer niet gedurende het hele snijproces gesloten te laten. In dat geval kan je die op elk willekeurig punt openen, het support terug halen en daarna de splitmoer weer sluiten. In mijn geval is dat bij een spoed van 1,5mm.

Willum zei dat de tandwielen netjes in elkaar moeten grijpen. Ik las ergens dat je die niet stijf op elkaar moet duwen. Beter is daarbij een blaadje papier tussen de tanden te plaatsen. Daardoor ontstaat er een weinig ruimte tussen de tandwielen en dat loopt beter.



Draadsnijbeitel kan je ook maken van een afsteekbeitel



Groeten Jef
