duidelijke tekening van ornihopter

hallo,

ik zoek een duidelijke tekening voor een ornihopter, eentje die met elastiek word aangedreven ik had al een tekening maar die begrijp ik niet echt ik bedoel zoiets als deze

http://www.ornithopter.org/store/fb.side.jpg



zoek eens op science shak oid, een uk site

Theo, weet jij de link nog?



ziehier: http://www.ornithopter.org/plans/freebirdplan.jpg



die had ik al gezien en daar begreep ik niets van....



Simpeler dan die freebird welke frank aangeeft is er niet. Dat is puur de basis en die vliegt nog goed ook. Als je nog simpeler wil dan moet je gaan zoeken naar de timbird.

soms te vinden in speelgoedzaken.



ok bedankt



Wat begrijp je dan niet? Heb je moeite met het Engels? Dan kunnen we je misschien wel helpen :wink:



Ik zou zeggen kom 25 juni naar de electromeeting in Nijmegen, wij zijn daar ook aanwezig met onze vogels en misschien kunnen we je dan goed op weg helpen.



engels is helemaal niet het probleem maar de tekening

ik was niet van plan om echt te beginnen met ornithopters, het zijn trouwens wel leuke dingen...
ik ga eerst me EZ star in elkaar zetten en dan leren vliegen..

we moeten voor school één of ander vliegtuig bouwen dus ik dacht misschien is een ornithopter leuk..



maar bedankt voor jullie enthousiaste antwoorden!!



25 juni Electro Fly-In Nijmegen gaat dus helaas niet door Heb ik wel meer tijd om mijn nieuwe orni aan het vliegen te krijgen :wink:
"Ieder voordeel heb z'n nadeel"



Ik wil ook zo’n ding maken maar ik begrijp 1 ding niet van die bouwinstructies van science shack:

Hoe maak je de vleugels vast aan de ‘romp’?
Ze zeggen iets over alu buisjes maar weet iemand ook een goed alternatief hiervoor? Ik bedoel om de vleugels vast te maken terwijl ze nog steeds goed kunnen bewegen?



kleine scharniertjes..? kan je zo kopen bij elke modelbouw winkel...



Nee, die buisjes zijn de scharnieren. de buisjes zitten aan de romp en aan de vleugel zit dun staaldraad dat precies in die buisjes past en daar draait de vleugel op.



hier een hele stap-voor-stap-handleiding voor de bouw van een Ornihopter: http://www.make-sample.com/make-sample/ornithopter/



ik heb nu ook de freebird gemaakt, ik heb alleen een vraagje.. in de beschrijving staat dat je een elastiek moet hebben van 18 inch lang en 1/8 inch breed is dat echt noodzakelijk want dat elastiek heb ik nog niet kunnen vinden..
Voor het geval het niet noodzakelijk is, welk soort elastiek kan ik dan nemen?
alvast bedankt voor het meedenken!



De freebird heb ik ook eens gemaakt. Als elasiek heb ik zo'n bekende bundelelasiek van de postbode in de lengte doorgekipt. Werkt prima.



oh okee!!! dank je!! ik had al wel een elastiek geprobeerd aleen hij vloog niet heel erg goed, hij heeft nogal een afwijking naar rechts en hij draait na een paar meter vliegen om, zodat ik em kan vangen, heel leuk natuurlijk maar niet de bedoeling volgens mij... waar kunnen deze afwijkingen aan liggen?? en wat zou ik er aan kunnen doen evt??
alweer vast bedankt voor het meedenken!



Kan van alles zijn, b.v.:

Vleugelslag links/rechts ongelijk,

Gewichtsverschillen links/rechts

Staart niet in het midden

Op één vleugel de bekleding (textiel/papier) strakker.

Verwacht niet dat een dergelijk vliegapparaat altijd een reproduceerbare vlucht maakt.

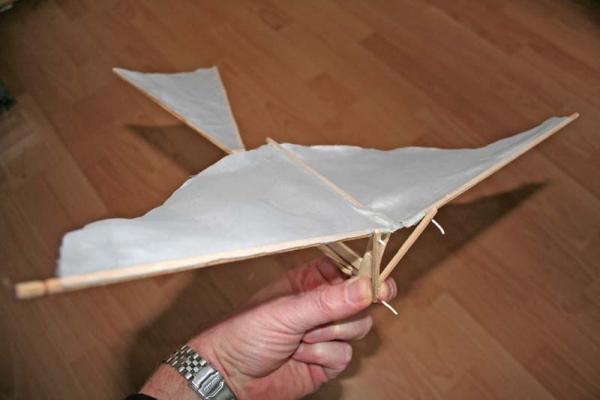

Als je geen grote afwijkingen vindt kan je een gewichtje in de vorm van een stukje koperdraad aanbrengen om het uiteinde van de linker vleugelstok. Dit zou de afwijking moeten corrigeren. Op de foto zie je, een beetje onscherp, ook zo'n gewichtje.



oke!! dank je dat ga ik zeker proberen!
weet je misschien ook hoe het kan dat hij opeens omdraait?
