    Hallo allemaal,

    Wegens een naderende verhuizing heb ik besloten enkele projecten af te maken en te koop te zetten. 1 van die projecten is de ombouw van een Durafly Ryan STA naar de Nederlandse PH-STM. Omdat ik de in aanbouw zijnde E-flite Stearman vooralsnog wil behouden heb ik dit project op hold gezet en ben met de Ryan begonnen. De Ryan is inmiddels klaar, en zelfs al weer verkocht. Ik wil toch in een paar grote stappen laten zien hoe de ombouw is gegaan...

    In 2015 kocht ik de Durafly ARF bij HK. Omdat de productie eind dat jaar stopte, gingen alle reservedelen in 2016 in de aanbieding. Ik kon voor een redelijke prijs een vleugelset, romp en motorkap bemachtigen. De rest van de onderdelen heb ik nagemaakt van de ARF en deze weer doorverkocht.

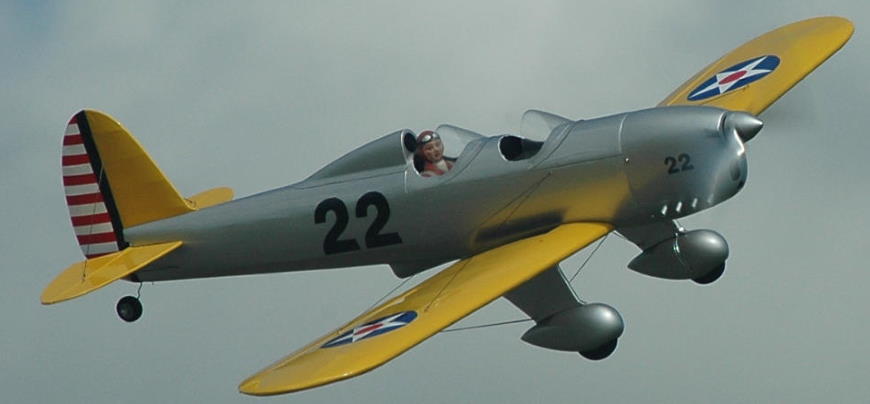

    Dit is de Durafly versie (spanwijdte 965 mm):

    Dit moet het gaan worden:

    Ik ben begonnen met het overtrekken van het stabilo.

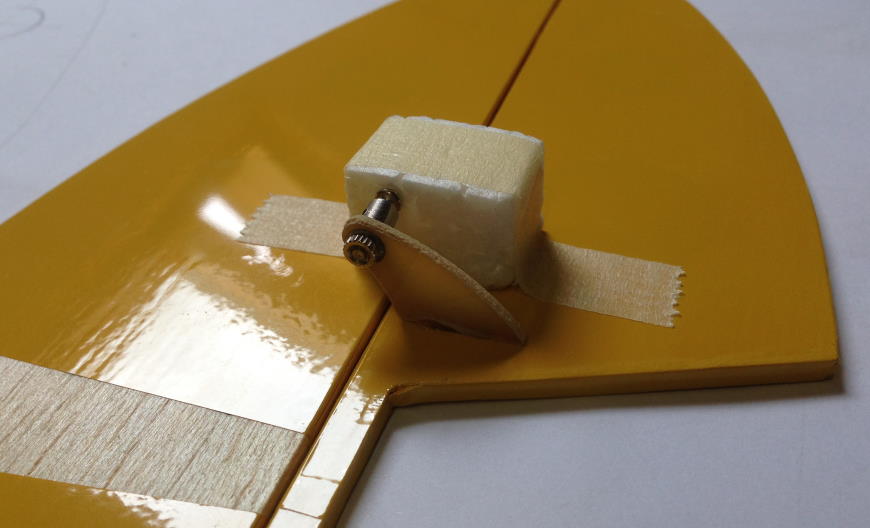

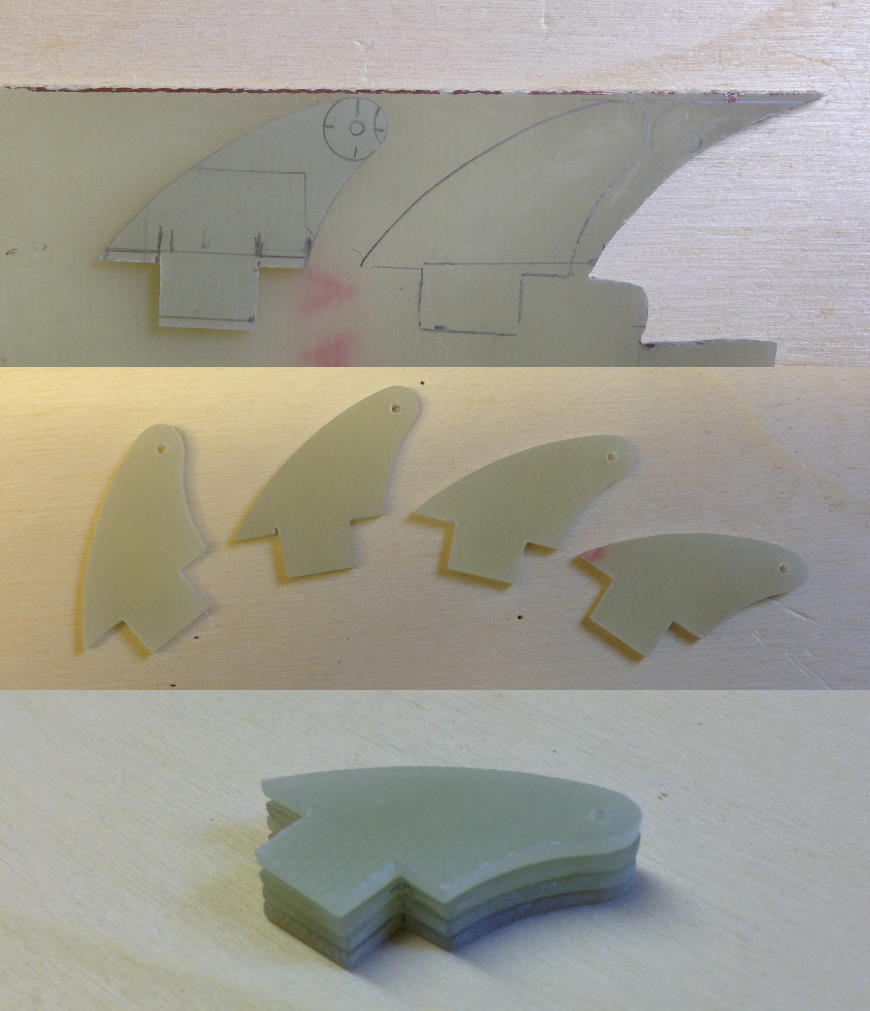

    Er zijn 4 glasvezel stuurhevels nodig...

    ... voor hoogte, richting en rolroeren.

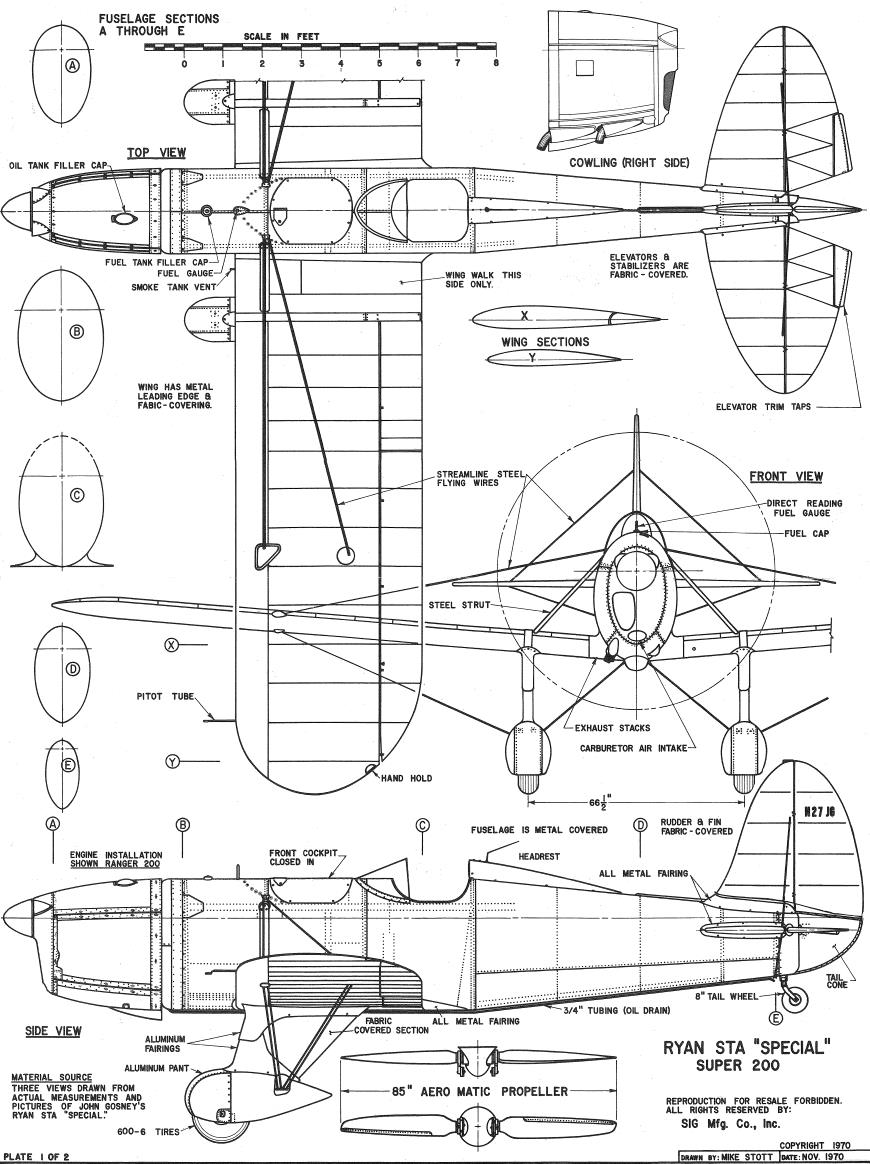

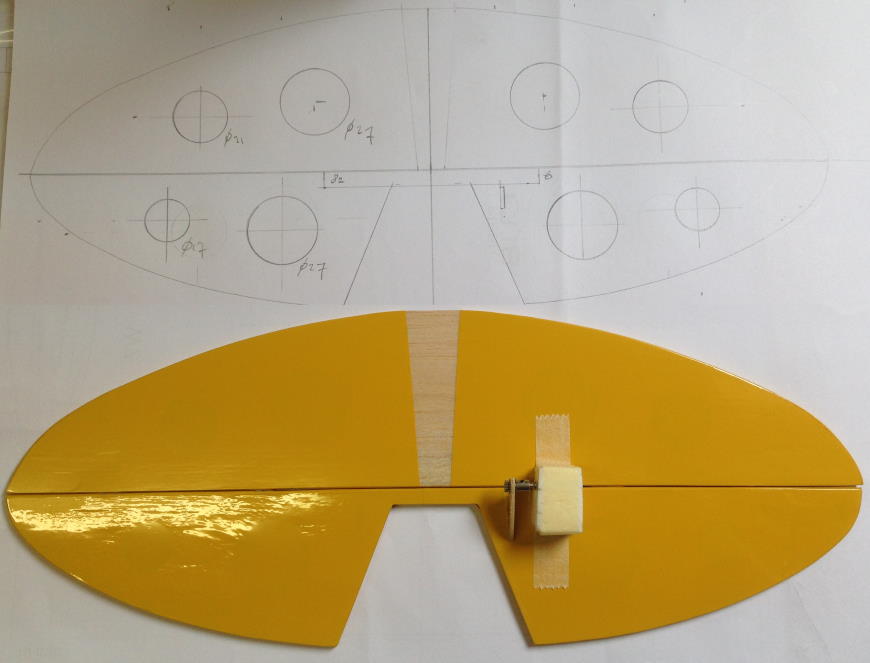

    Deze tekening heb ik als basis gebruikt.

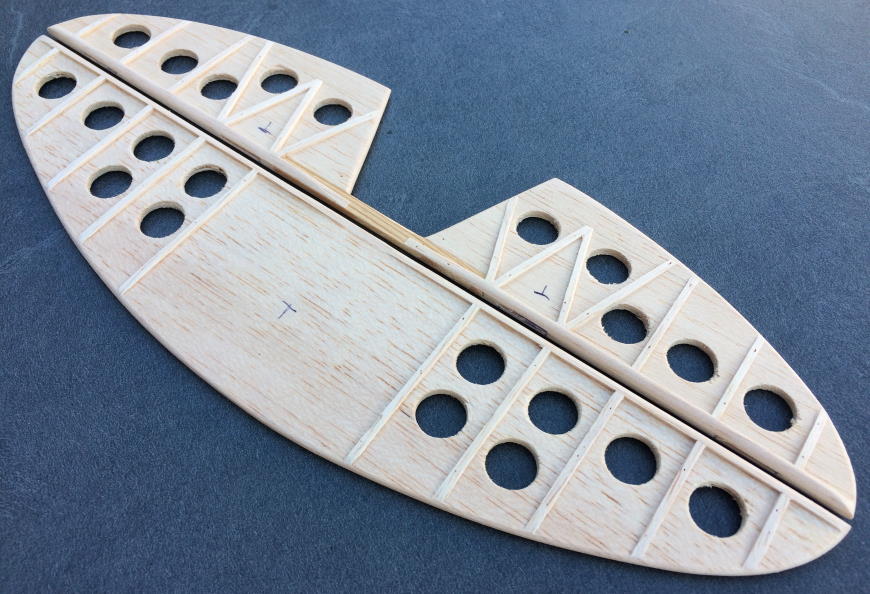

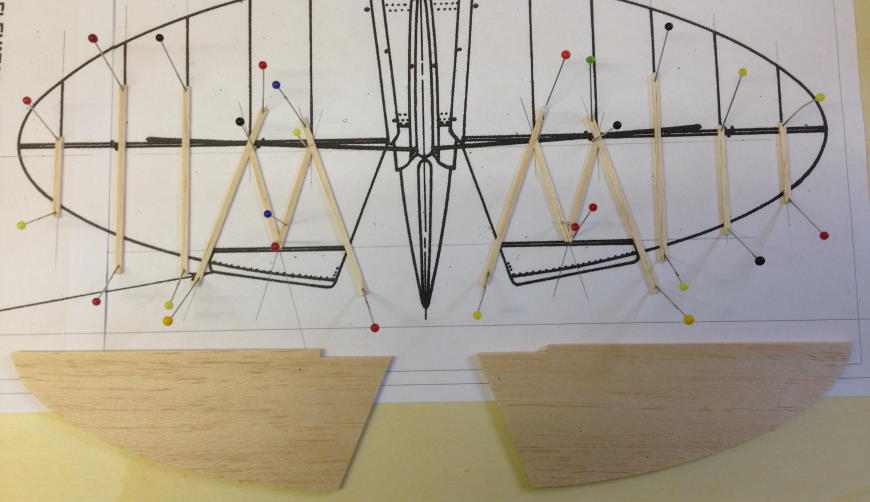

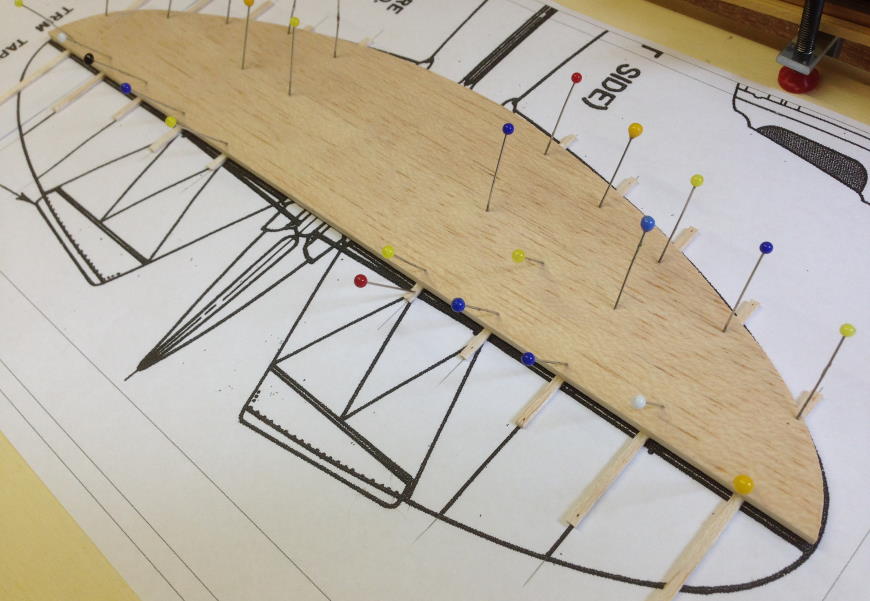

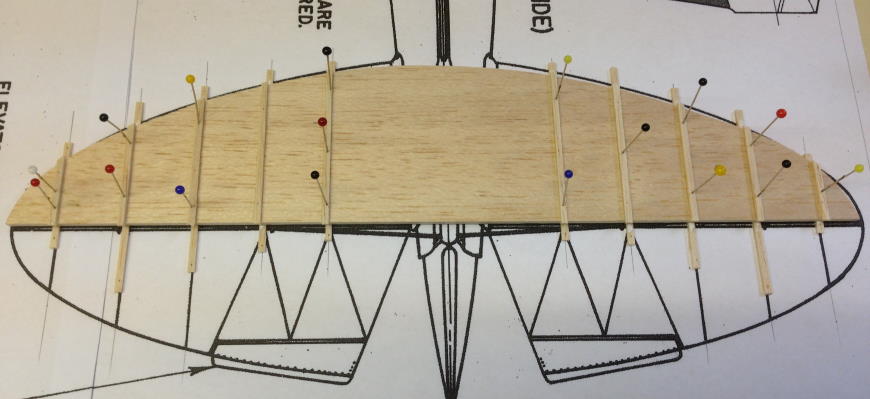

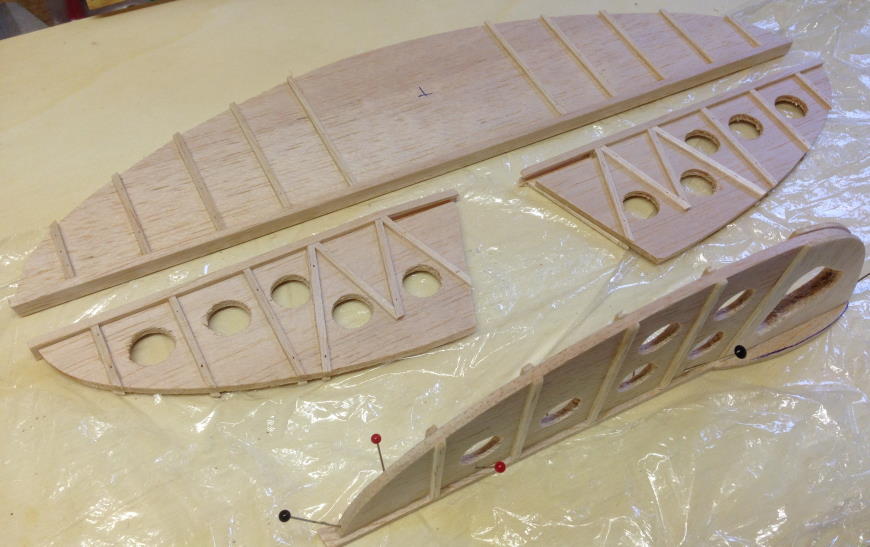

    Het stabilo vervolgens voorzien van valse ribben.

    En de andere zijde

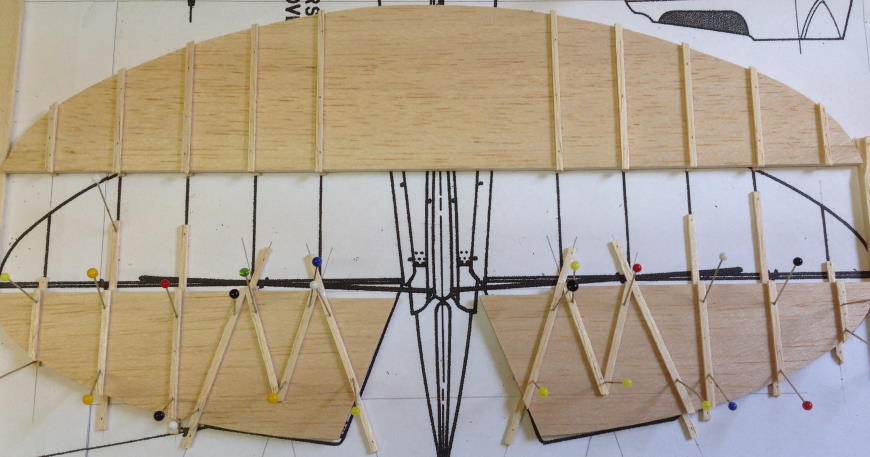

    Hetzelfde voor de hoogteroeren

    En een totaal overzicht

    Binnenkort meer.

    Groeten, Eddy

    Laatst bewerkt: 7 jan 2020
    ramses vindt dit leuk.
  2. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

    Het luik met de cockpit was niet meer los te koop:hammer: en moest ik namaken. Het onderdeel van de ARF heb ik dus nagemeten en getekend.

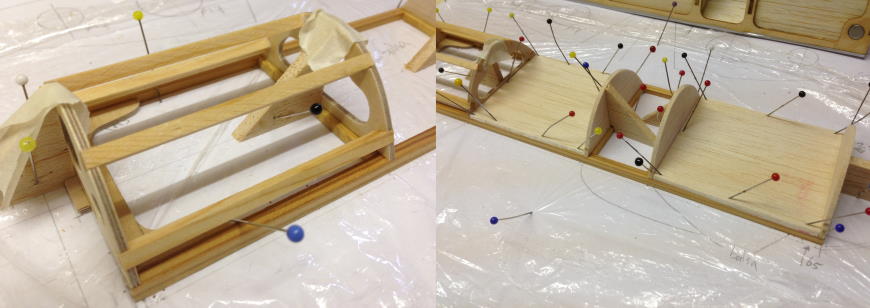

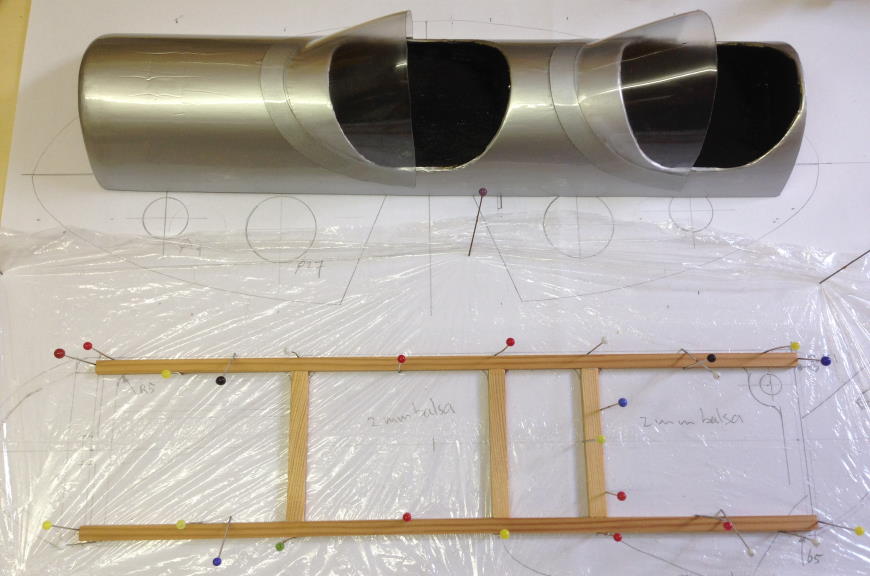

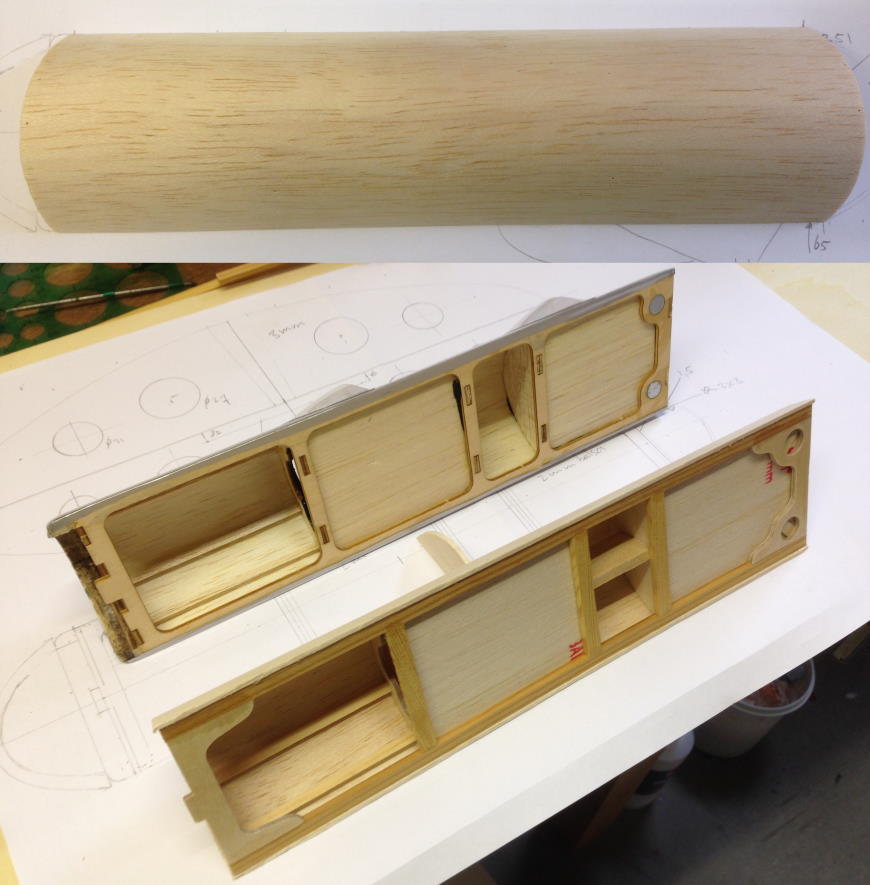

    Begonnen met een basis van vuren latjes

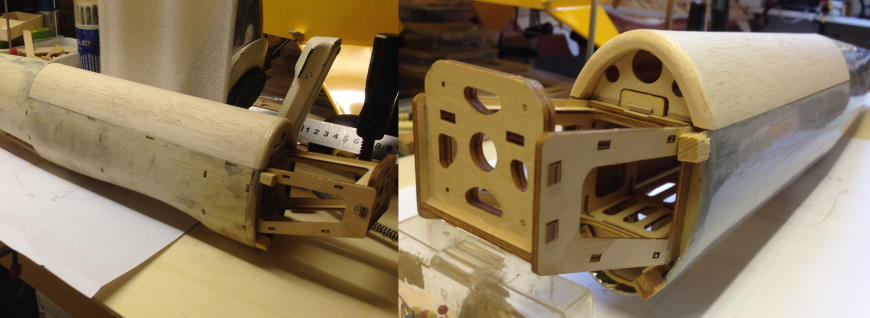

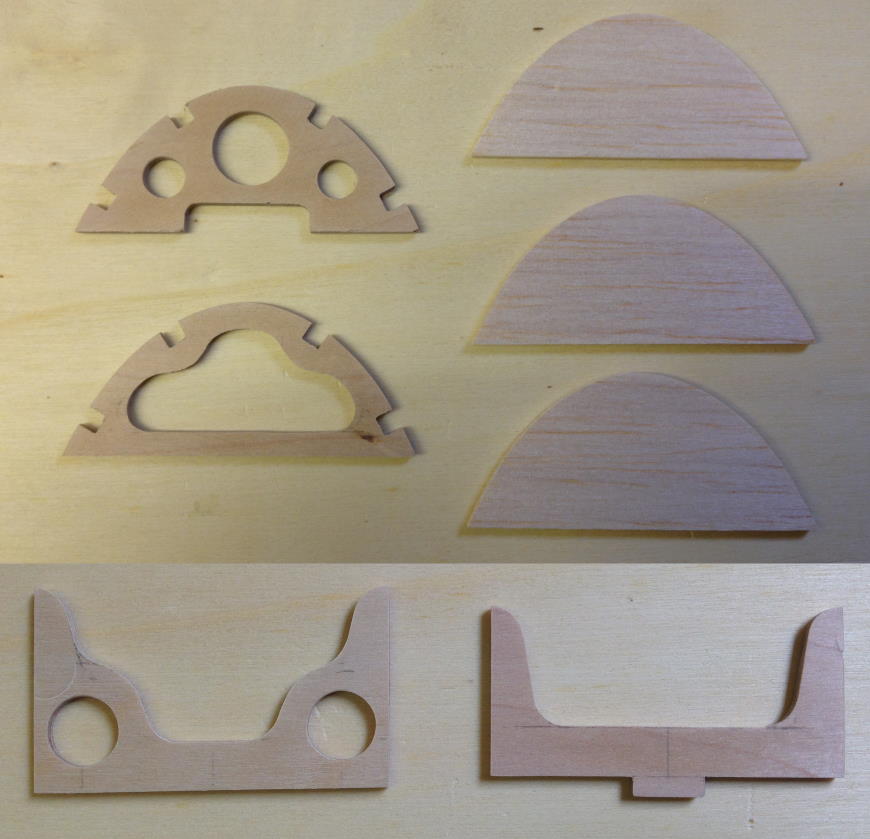

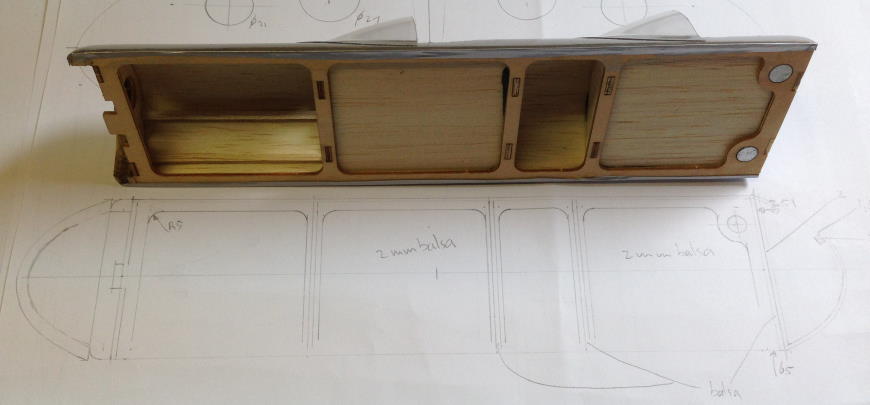

    Enkele multiplex en balsa spanten gemaakt. De houders van het luik zijn van multiplex.

    De voorste houder steekt in het “brandschot” van de romp. De achterste houder wordt voorzien van magneten.

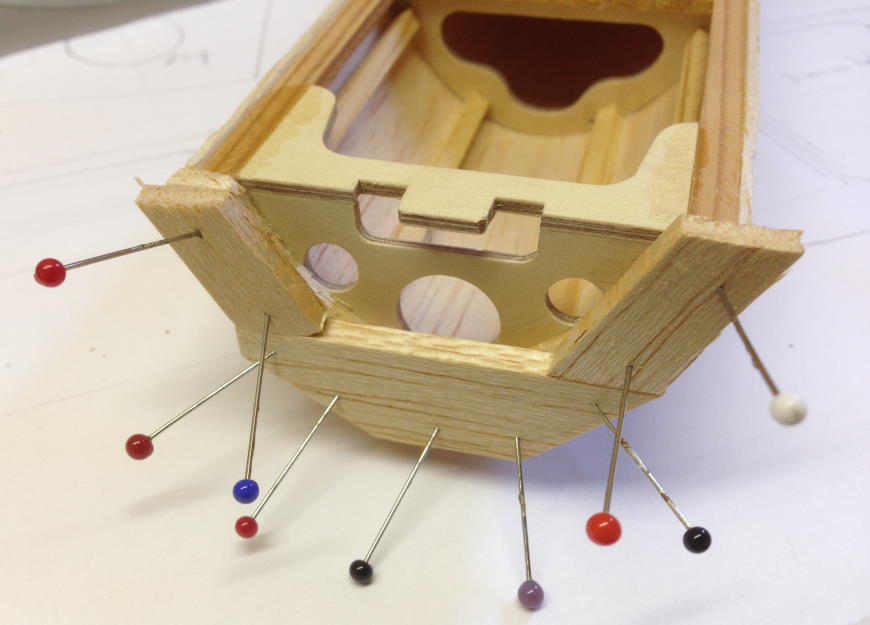

    De spanten op hun plek

    De voorzijde krijgt extra versteviging van vuren suikerspin stokjeso_O en de cockpitvloeren zitten erin.

    Dan in het zonnetje:cool: de 1,5 mm balsa beplanking met ammoniak voorvormen rond een koker van karton.

    Daarna is hij relatief gemakkelijk met spelden in de juiste contour vast te zetten.

    Als laatste nog wat versiering…

    …en schuren, totdat ‘ie perfect op de romp past. De romp is inmiddels verlost van folie en de (veel te grote) plastic hoofdsteun.

    Binnenkort meer.

    Groeten, Eddy

    Laatst bewerkt: 7 jan 2020
  3. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Hey leuk ! komt ergens bekend van voor ;)

    Mvg,

    Bart

    E.hof vindt dit leuk.
  4. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Mooi werk weer Eddy! :thumbsup:

    Groeten, Ramses
    .

  5. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Dankjewel Bart en Ramses:)!

    @Bart, inderdaad grappig dat je elkaar via verschillende media tegenkomt;).

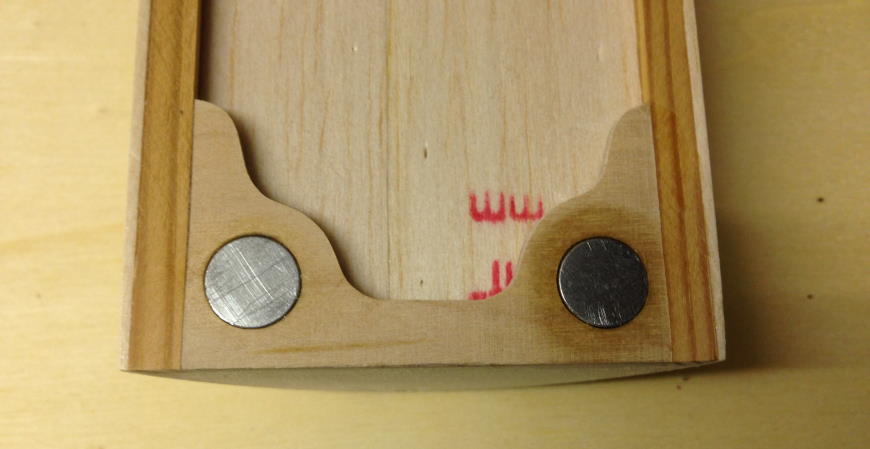

    Het is tijd om de magneetjes in te lijmen met epoxy.

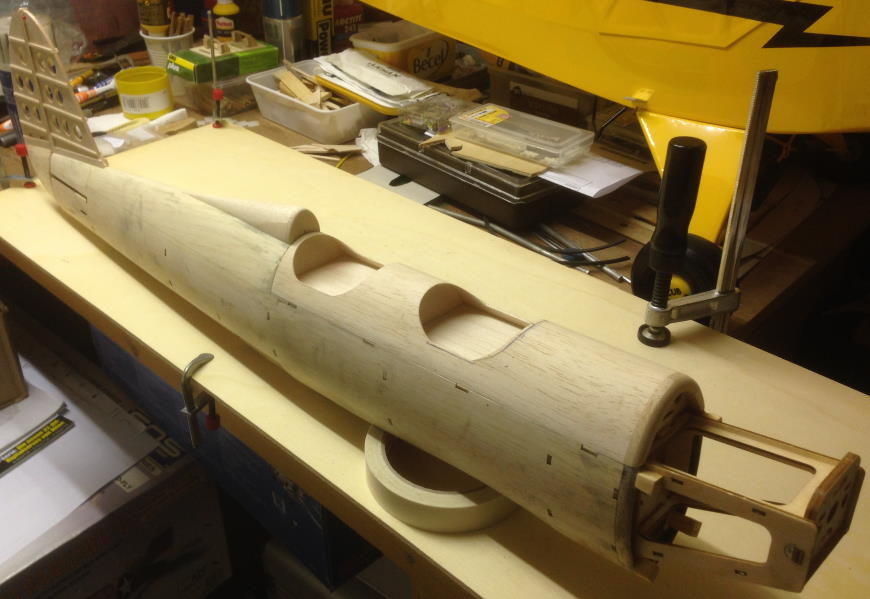

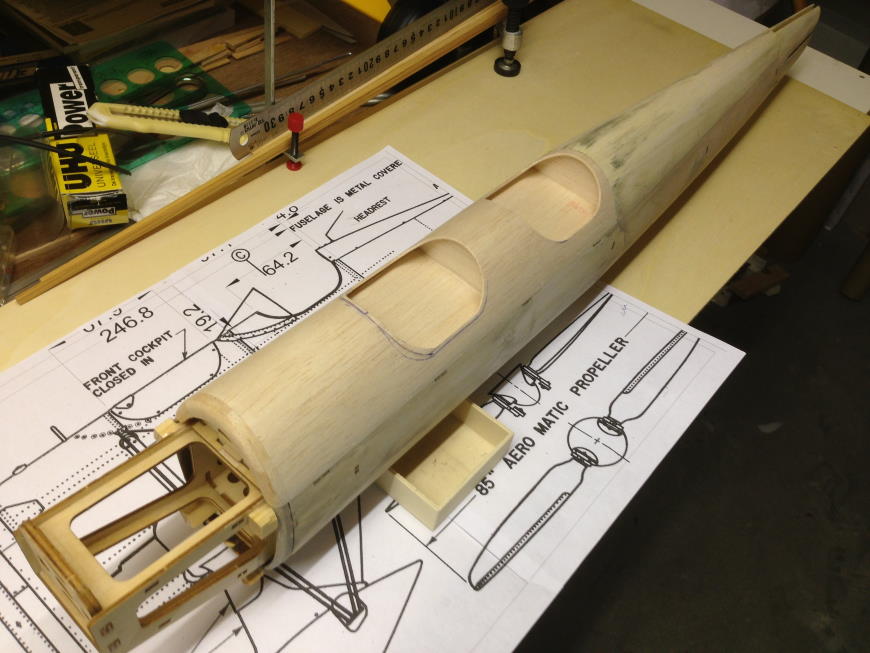

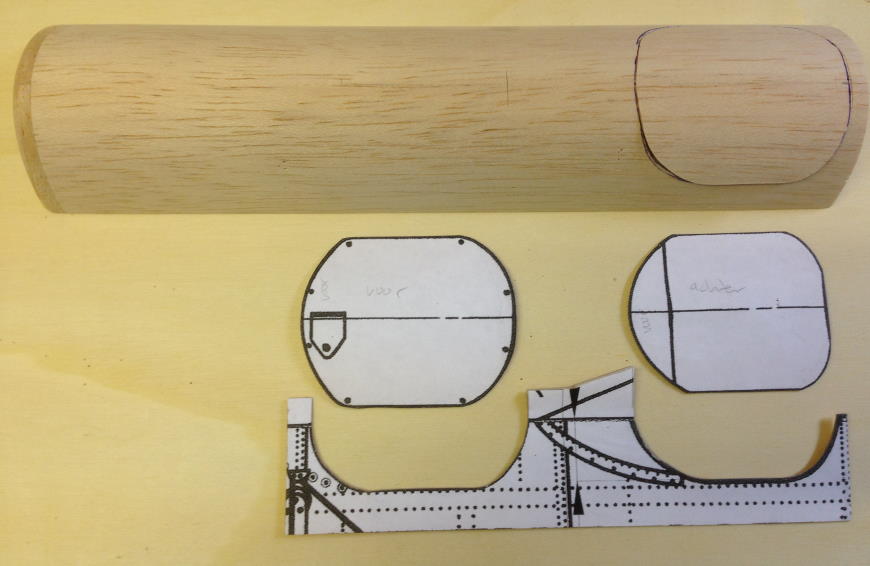

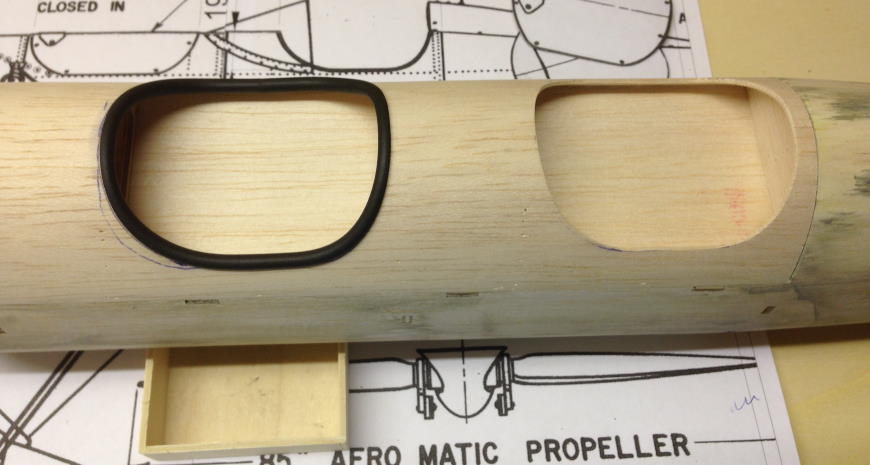

    Dan de cockpit openingen aan de hand van een sjabloon.

    Kijk, dat lijkt er meer op:cool:.

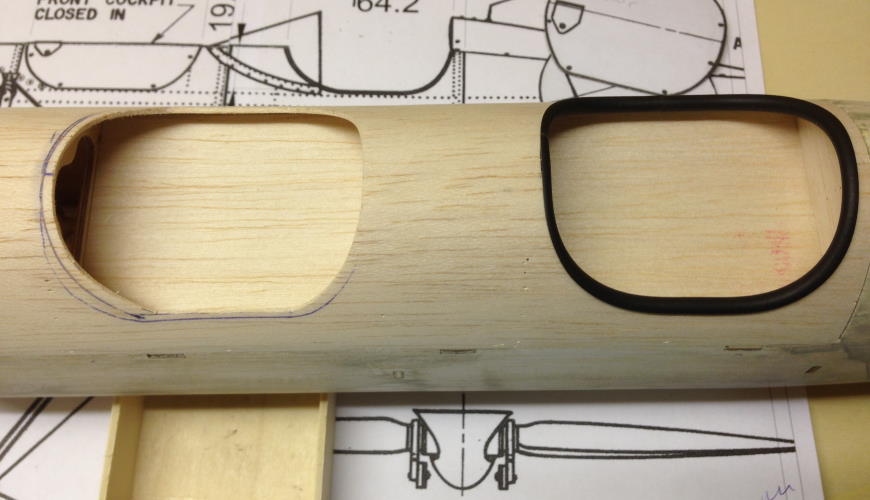

    De randen zijn gemaakt van benzineslang die in de lengte is doorgesneden.

    Na het bekleden worden ze definitief vastgezet.

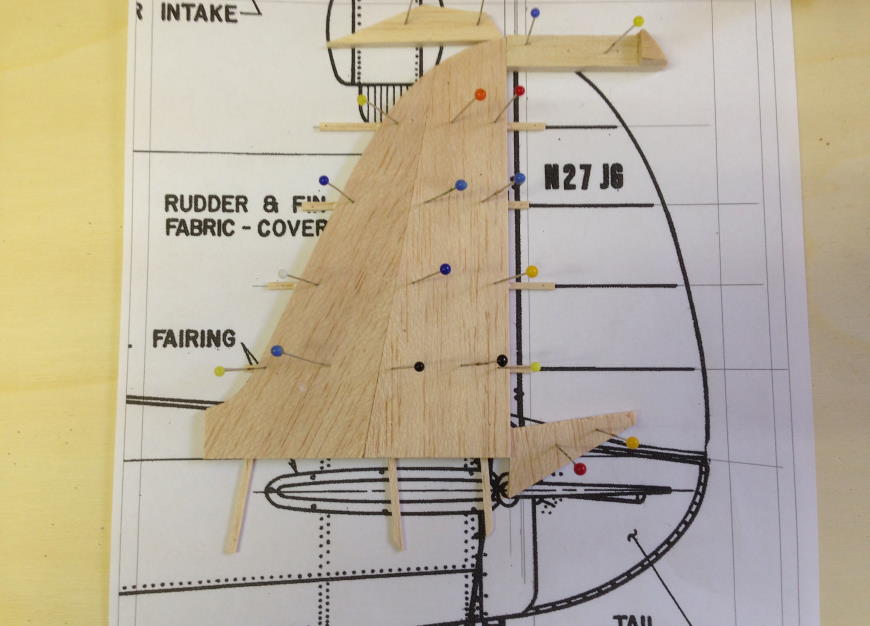

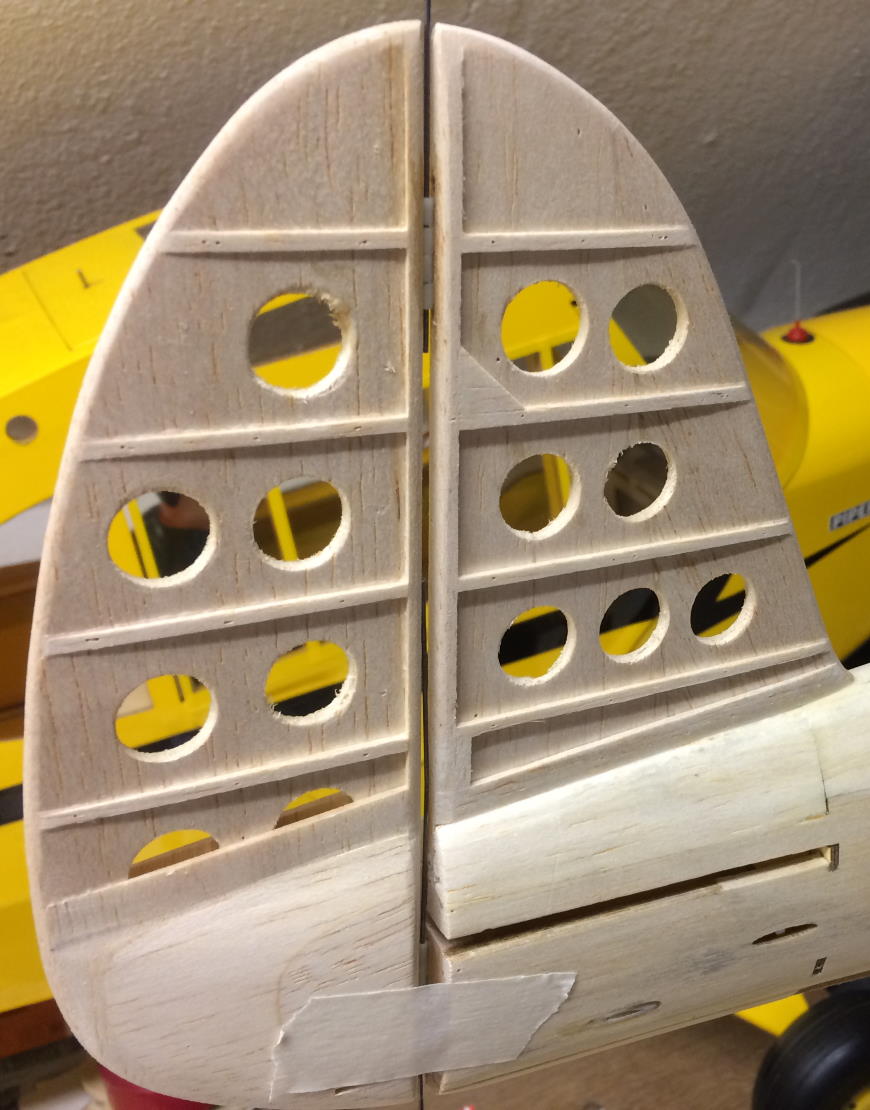

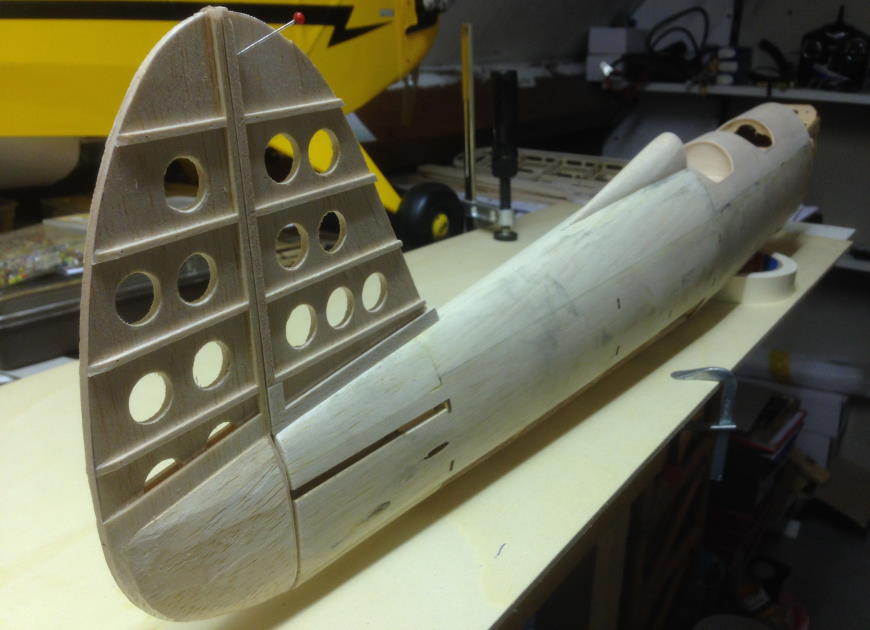

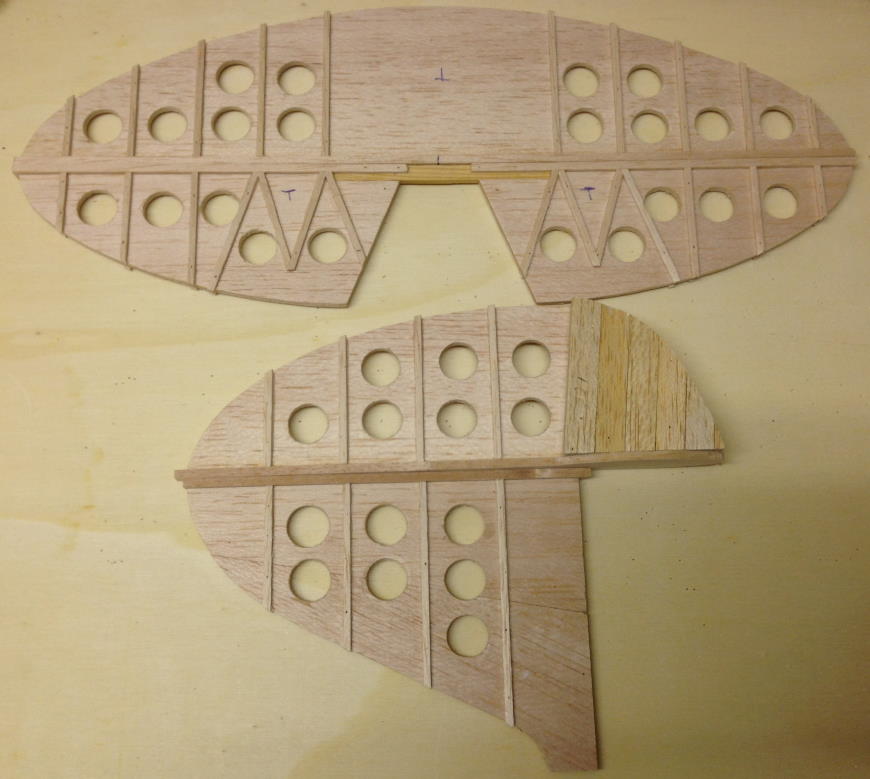

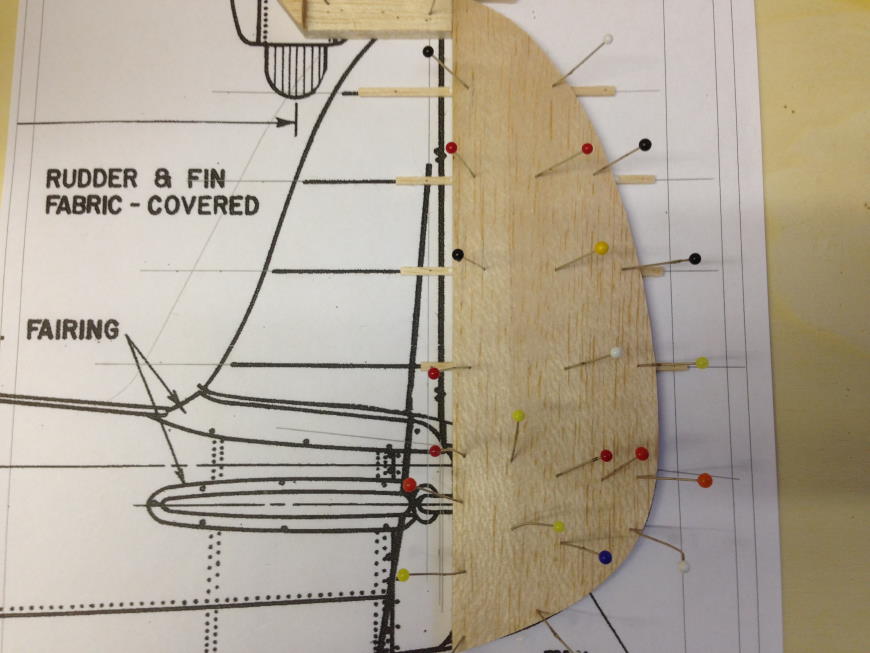

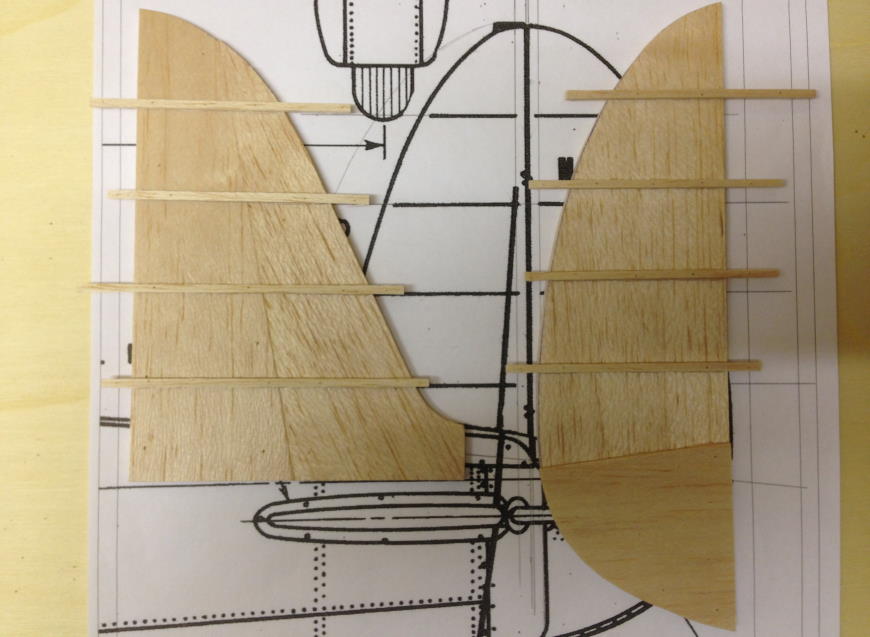

    Het kielvlak krijgt ook valse ribben. De vorm heb ik van de ARF overgenomen.

    En het richtingsroer.

    Idem voor de andere kant.

    Dan de leading en trailing edges.

    En ruwbouw klaar:yes::

    Binnenkort meer.

    Groeten, Eddy

    strutter, PapaHotel en Bart83 vinden dit leuk.
  6. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Gaaf gedaan, mooie kist ook :thumbsup:

    Groeten, Ralf

  7. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Dankjewel Ralf:)!

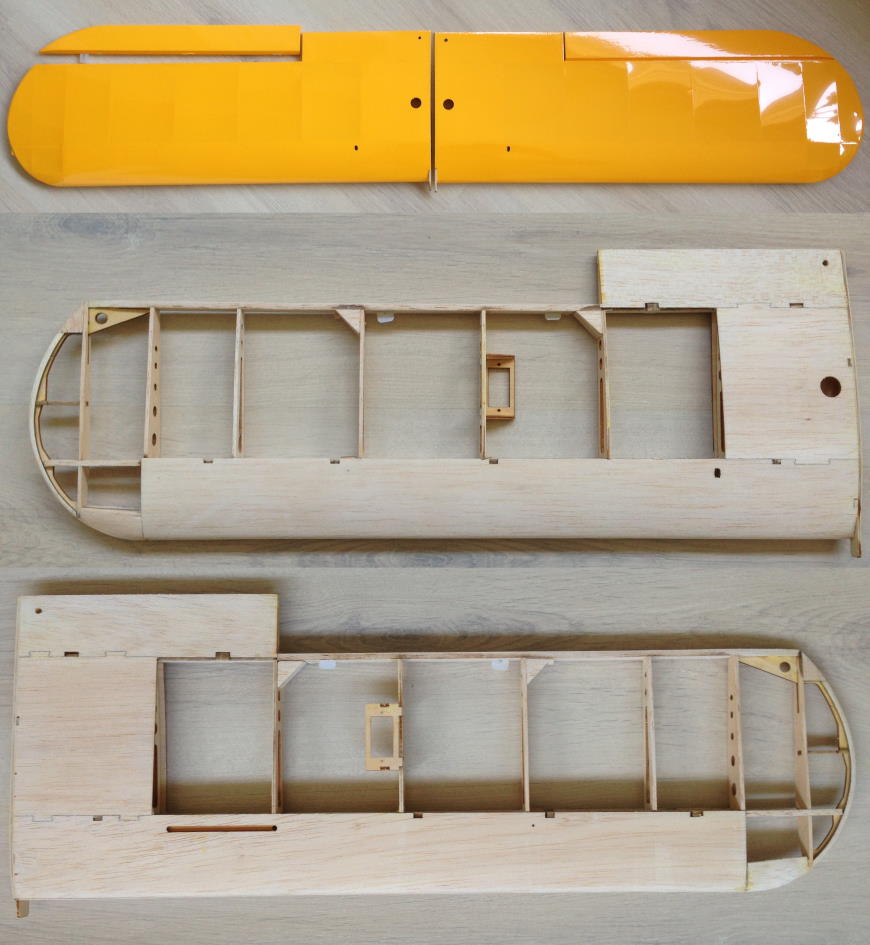

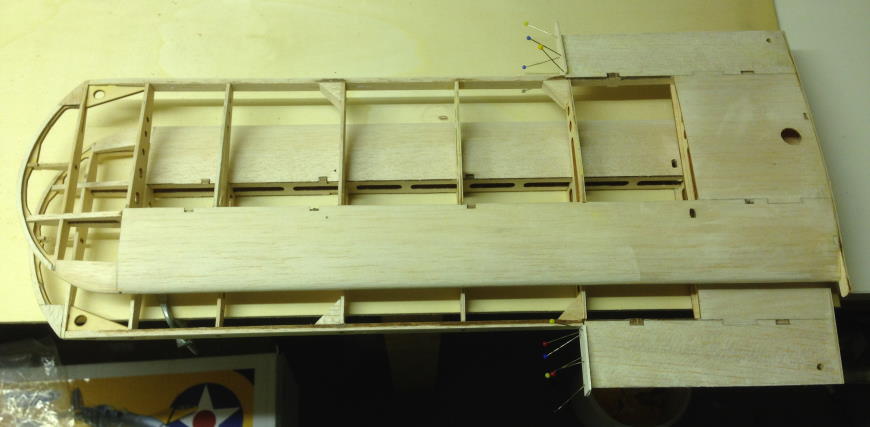

    De volgende stap is het verwijderen van de folie van de vleugels.

    De servo’s zitten rechtop gemonteerd, waardoor een groot deel onder de vleugel uitsteekt. Ik vind dat niet mooi, dus is de servo steun verwijderd.

    Vanwege de grote ruimte tussen de vleugel en rolroer- uiteinde is opvulling voorzien.

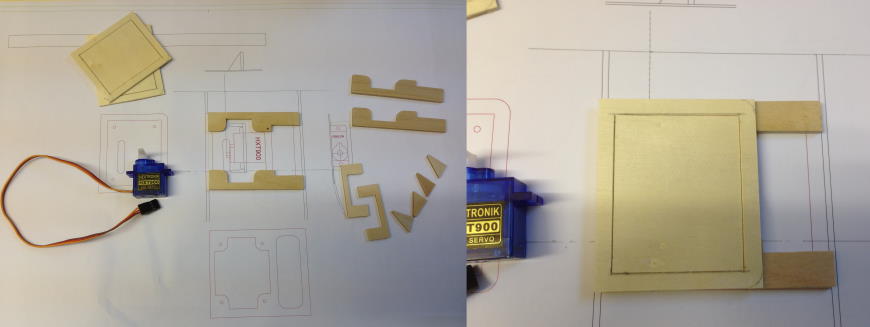

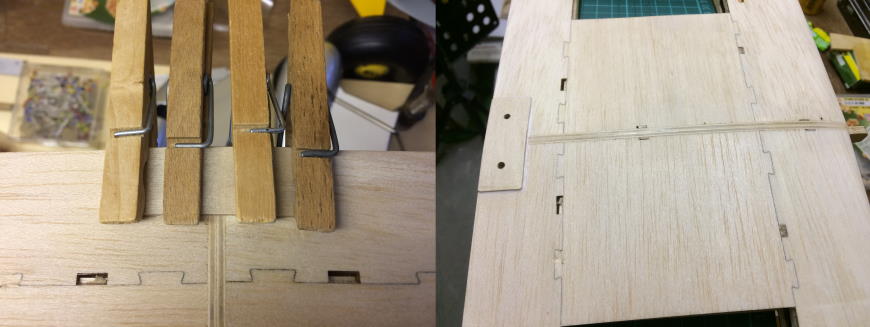

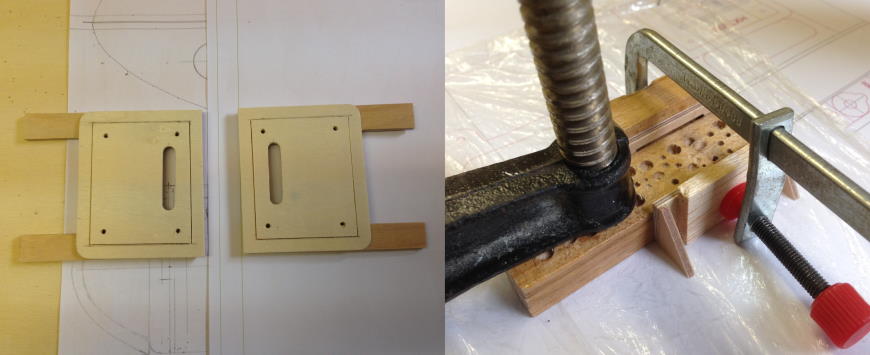

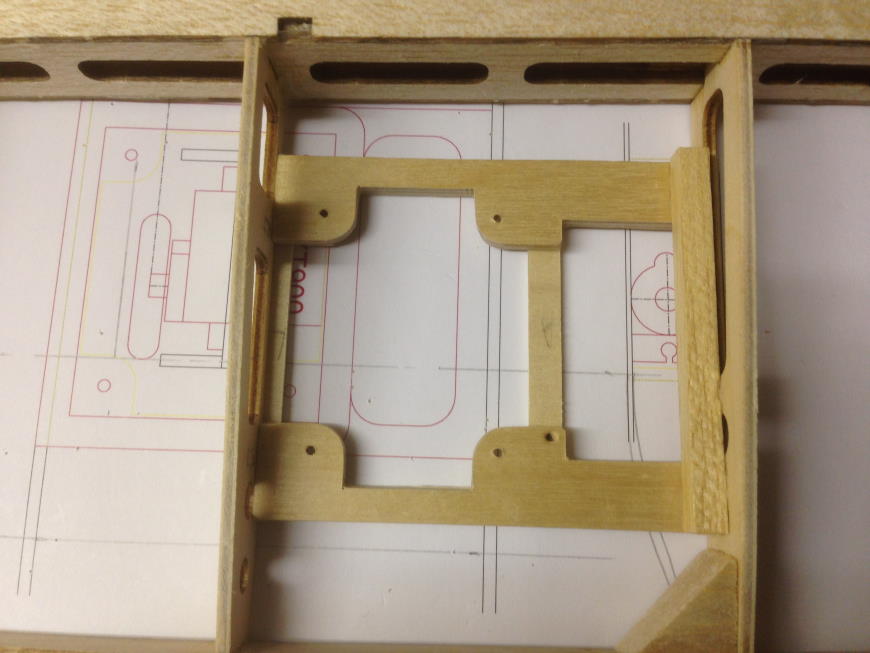

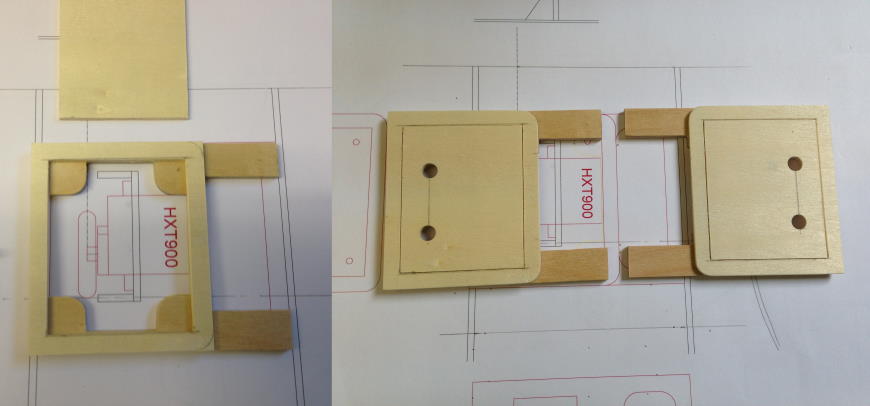

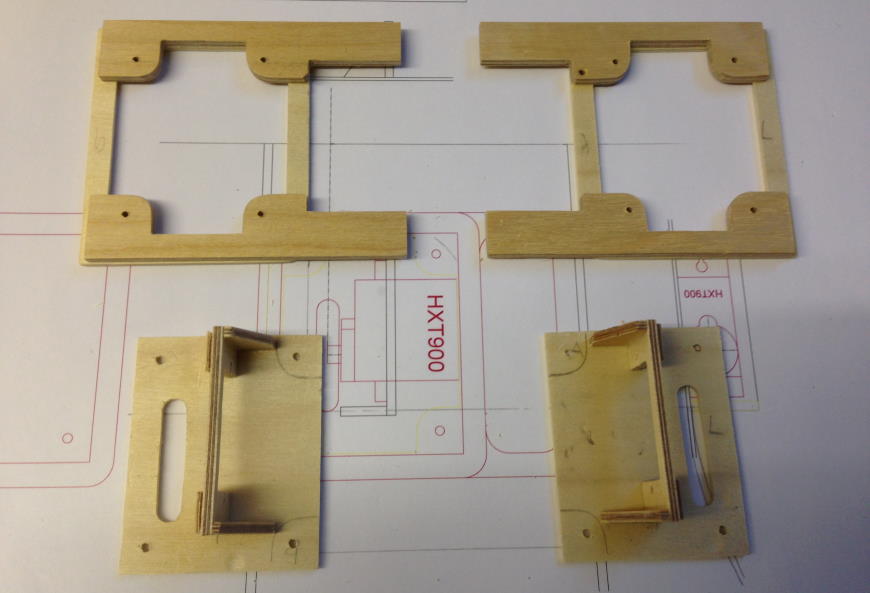

    Nu is de nieuwe servo montage aan de beurt. Dit zorgt ervoor dat alleen de hevel uitsteekt. Hiervoor onderdelen gesneden uit 2 mm triplex.

    De overige onderdelen zijn uit 2,5 mm multiplex gemaakt.

    Even passen:cool:...

    De uitsparingen voor de servo hevels, en steuntjes zijn gemaakt.

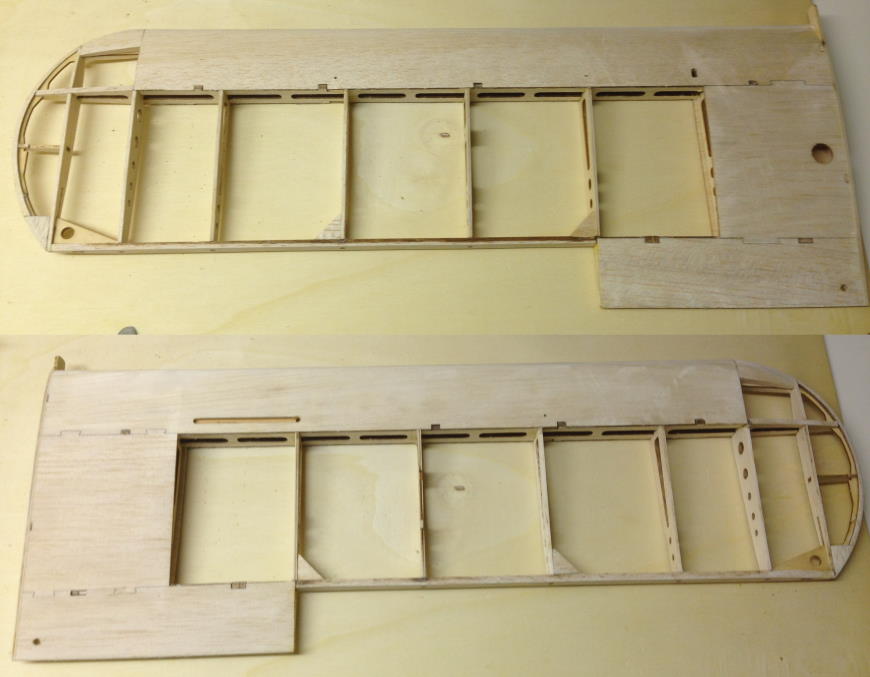

    Nadat alles is verlijmd (de steuntjes nog met epoxy versterkt) is het gereed om in de vleugel te plaatsen.

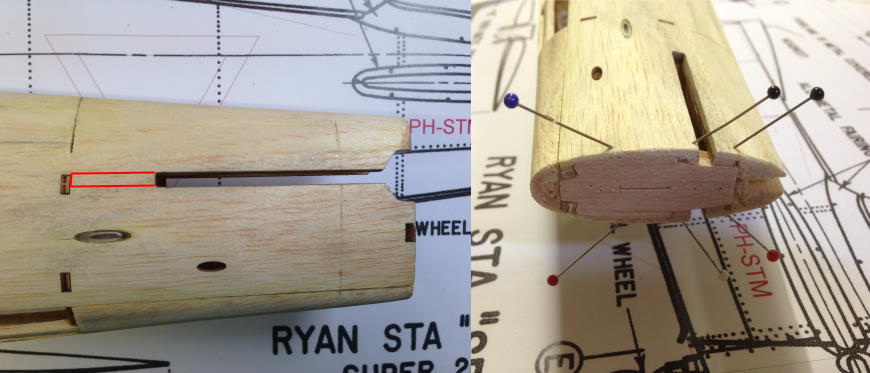

    Even iets anders: de romp van de Durafly is behoorlijk langer en daardoor niet op schaal:confused:. Ik heb hem daarom ca. 30 mm ingekort, zodat de stabilo leading edge tegen het laatste spant ligt.
    Hij is nog steeds te lang, maar ivm de vliegeigenschappen hou ik het hierbij:rolleyes:.

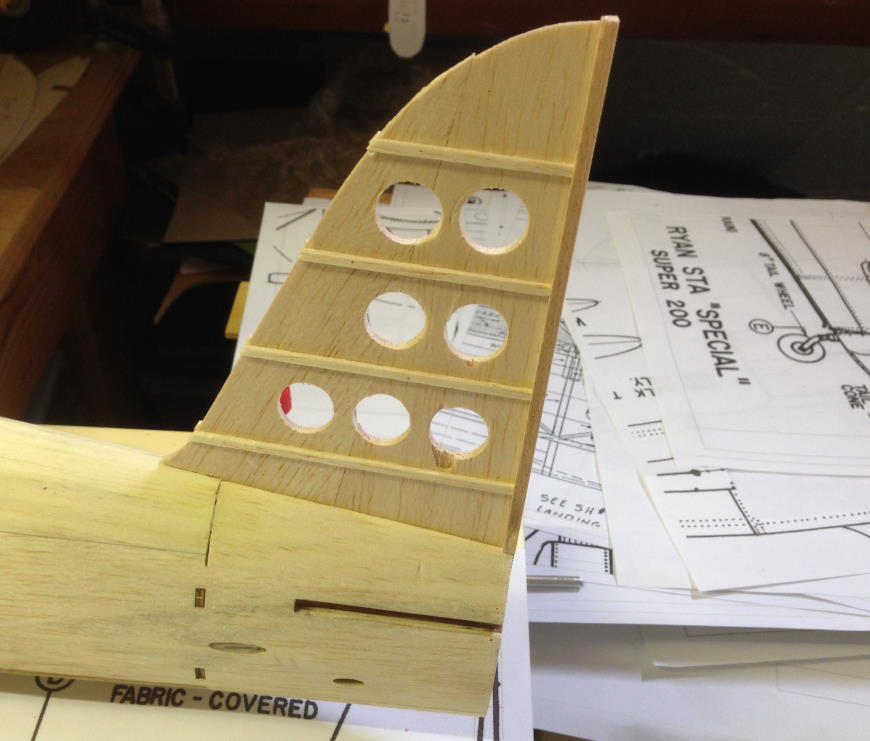

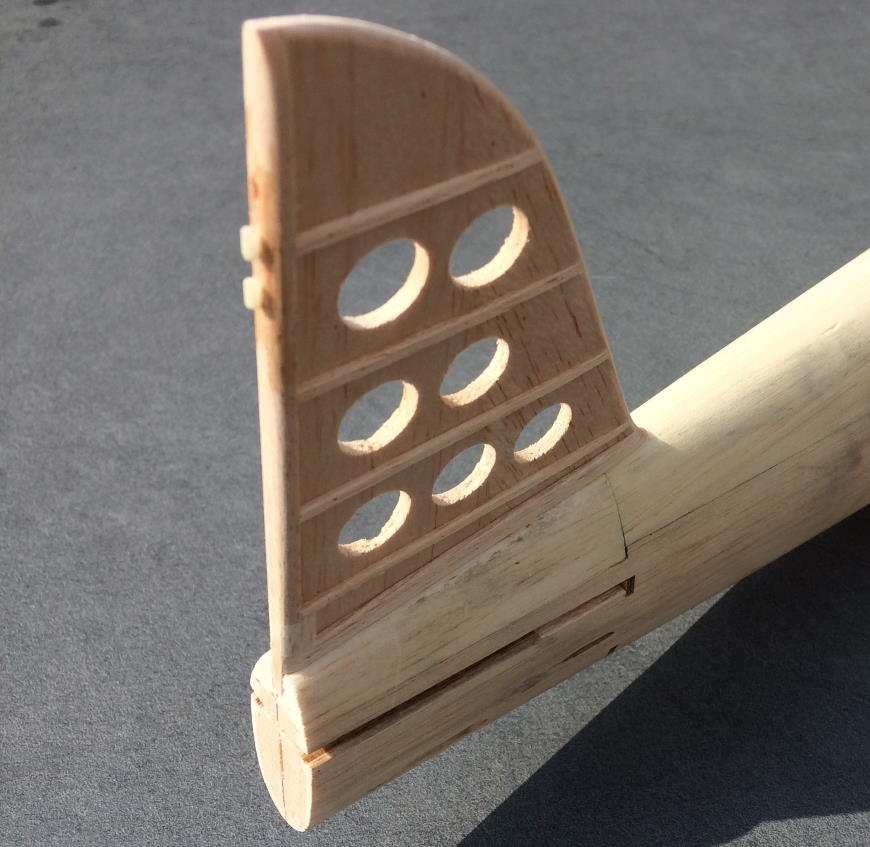

    Als afsluiter heb ik het kielvlak pasgemaakt op de ingekorte romp.

    Binnenkort meer.

    Groeten, Eddy

    Laatst bewerkt: 9 jan 2020
    PapaHotel vindt dit leuk.
  8. Vinze

    Vinze

    Lid geworden:
    2 sep 2002
    Berichten:
    1.022
    Locatie:
    hellevoetsluis/ EMCR Rozenburg
    hé leuk
    ik heb ook een ARF waar ik dit wil doen en een nieuw jasje aan wil geven, heb je een tip hoe je dit goed kan verwijderen en een cleane vleugel overhoudt?

    gr

    vinze

  9. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo Vince, ik heb de folie met een strijkijzer/ folieboutje warm gemaakt en de folie er warm afgetrokken. Het kan ook met een verfstripper en misschien zelfs al met een föhn.

    Groeten, Eddy

  10. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

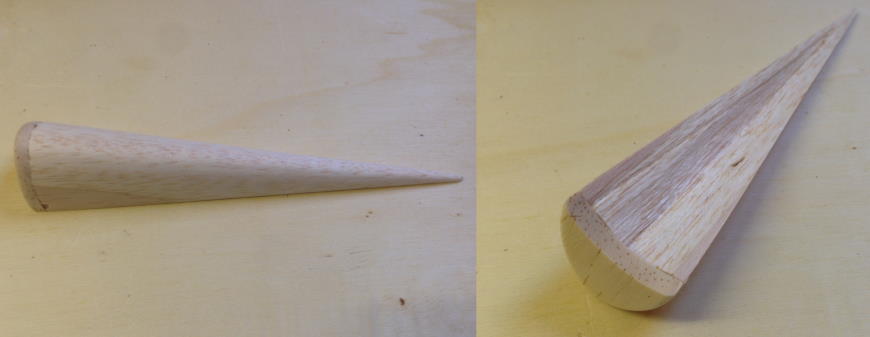

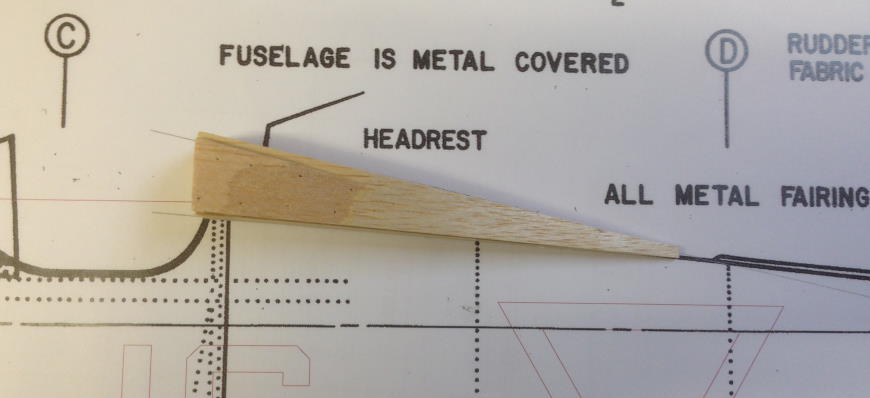

    Vandaag is de nieuwe hoofdsteun aan de beurt.

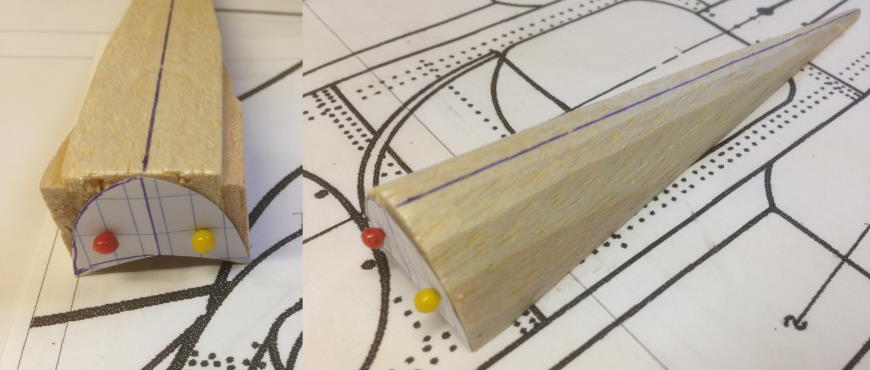

    Het balsa ruw in vorm gesneden.

    Dan een papieren sjabloon gemaakt en het balsa rond geschaafd.

    Na het schuren voelt ‘ie lekker glad:).

    En naar zijn definitieve "rustplaats".

    Dan de tussenstand.

    En nog een plaatje.

    Waar is dit nou goed voor :eek:?

    ... om de servo montage op z’n plek houden.

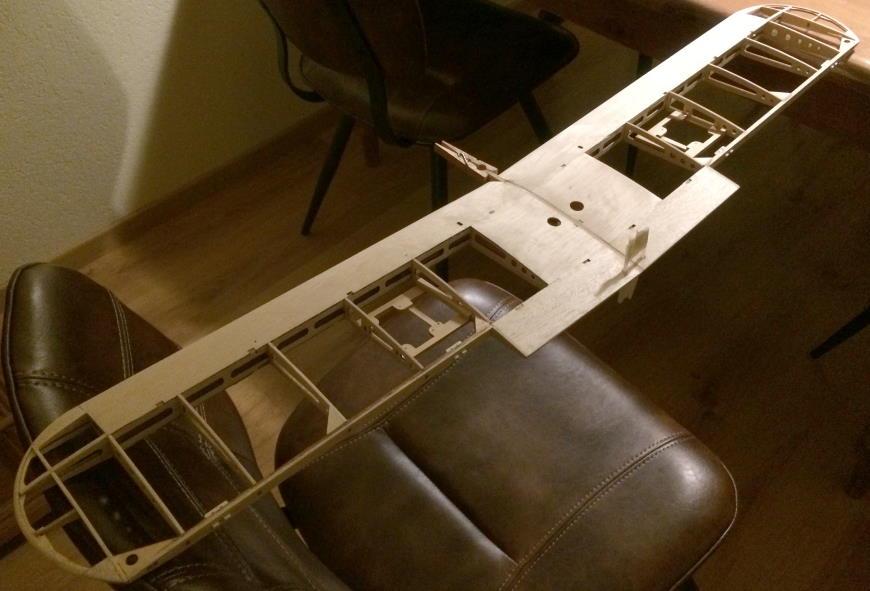

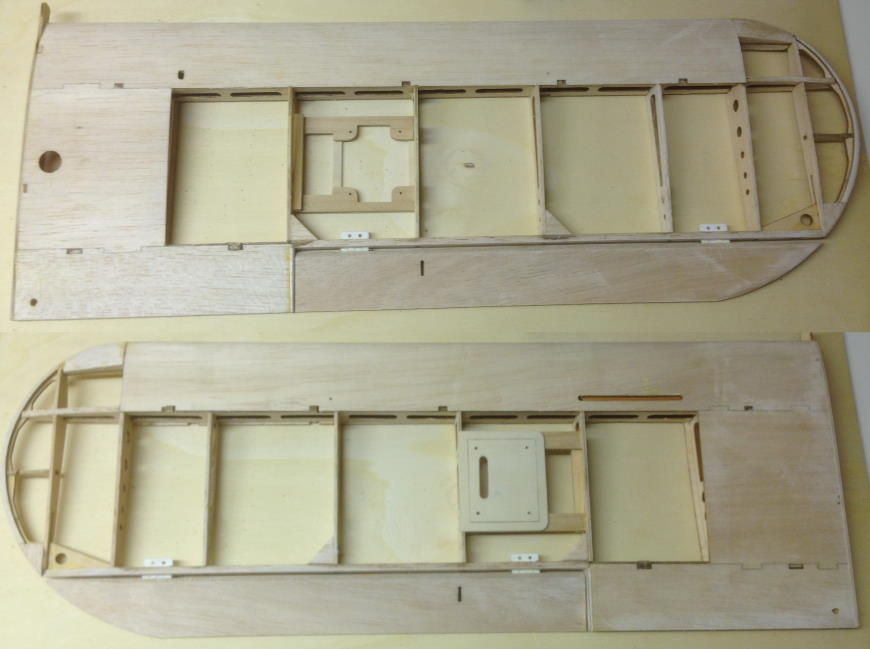

    De vleugelhelften zijn hiermee ruwbouw klaar:yes:.

    Binnenkort meer.

    Groeten, Eddy

    strutter vindt dit leuk.
  11. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

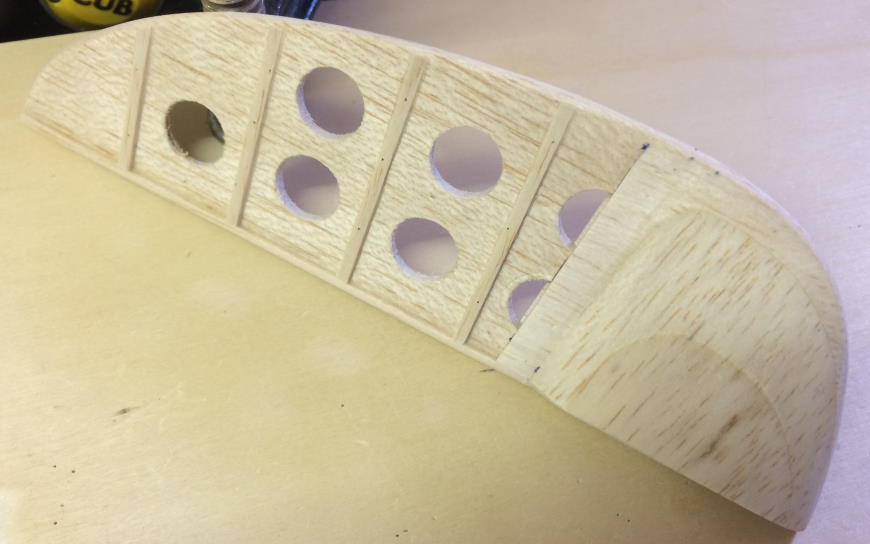

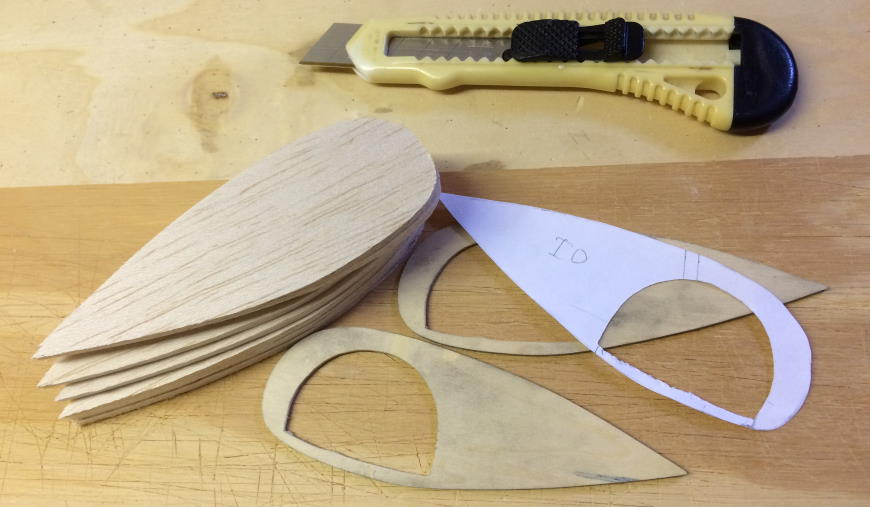

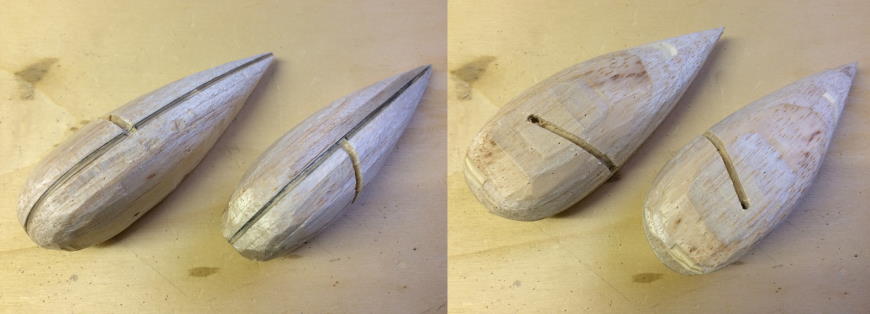

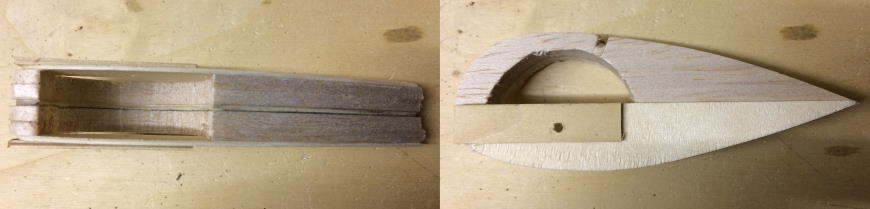

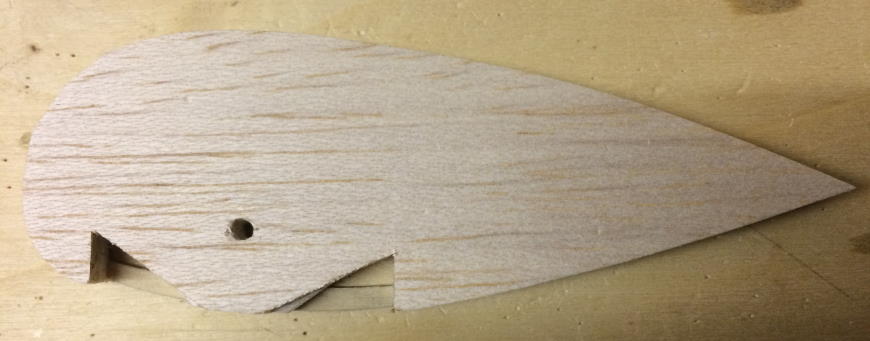

    Het klusje waar ik het meest tegenop zag, was het fabriceren van de wielkappen. Aan de hand van de tekening heb ik de basisvorm van 2 mm triplex gemaakt. Om breuk te voorkomen is de wielopening eerst nog gesloten.

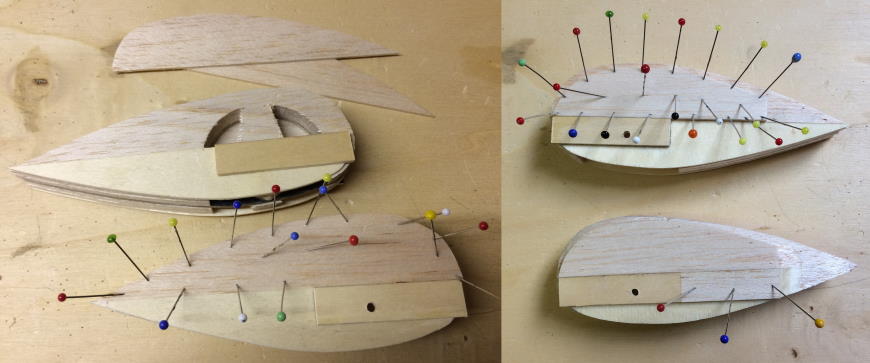

    Vervolgens 1 zijde met balsa opvullen. Het asgat zit op de juiste plek en wordt later in de zijwand overgenomen, voordat het balsa verwijderd wordt. In de uitsparingen kan de figuurzaag gestoken worden.

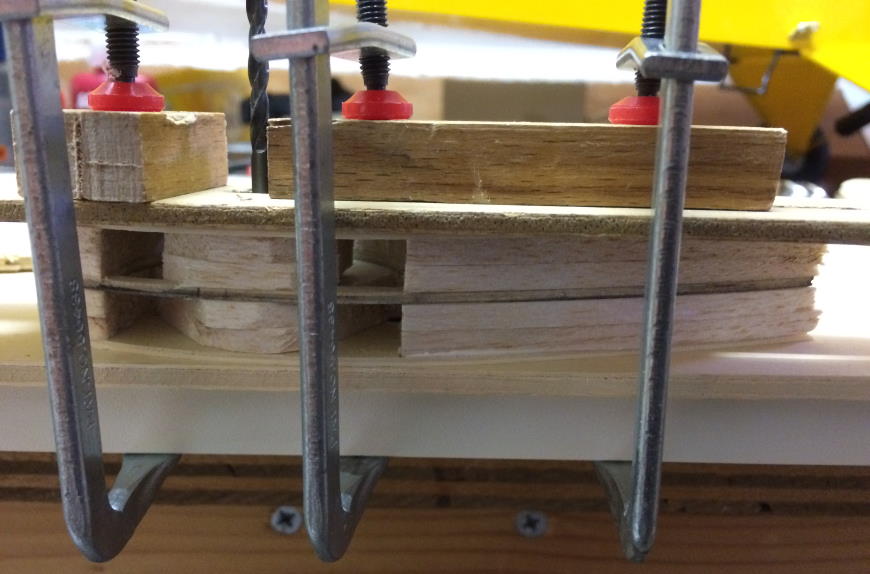

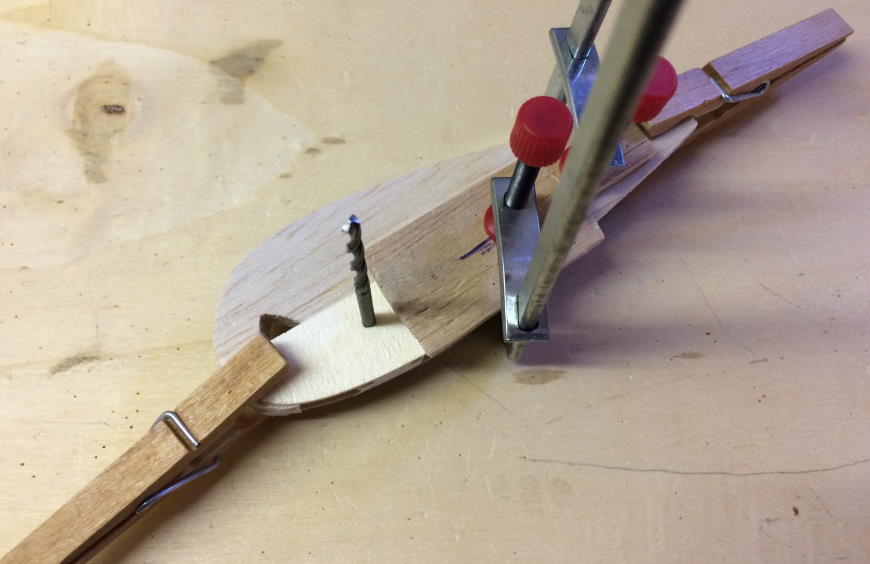

    Hier wordt de 2 mm triplex zijwand geplaatst. De positie voor de as wordt nu overgenomen. Het balsa wat verwijderd moet worden, wordt niet vastgelijmd. De rest wel.

    Dan de 2e zijde met balsa opvullen.

    Uiteindelijk zijn nog 3 mm triplex stripjes toegevoegd voor extra sterkte. Voordat de 2e zijde werd verlijmd, heb ik enkele gaatjes geprikt zodat ik globaal de zaagcontour van de basisvorm weet.

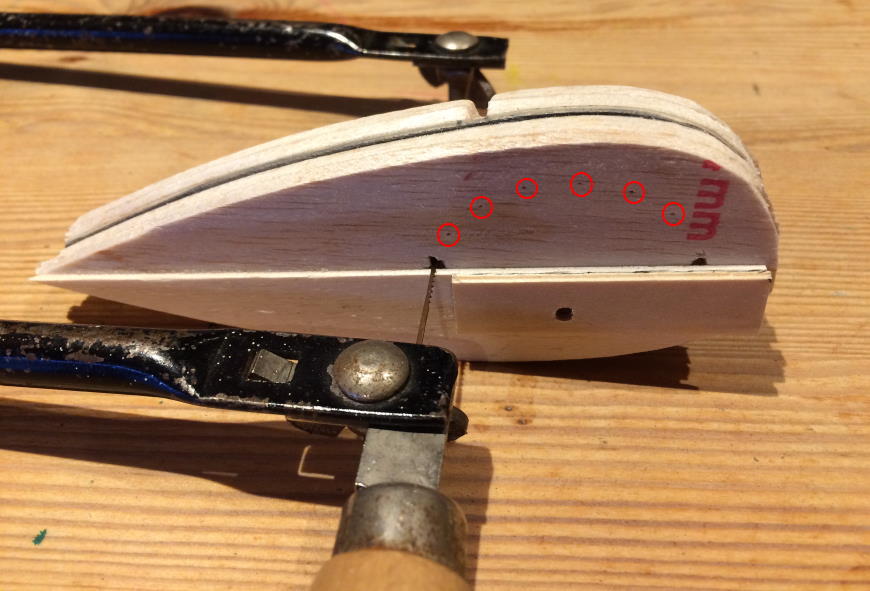

    En gezaagd.

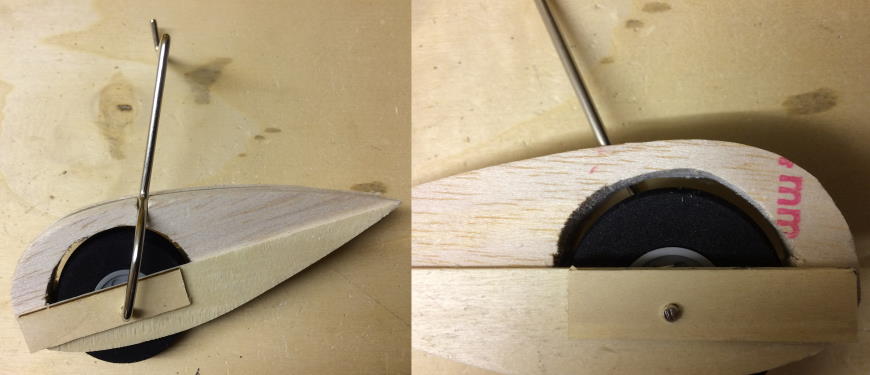

    Dan het wiel passen. De as is meteen goed uitgelijnd.

    Nu kunnen de zijwanden verder met balsa worden opgevuld.

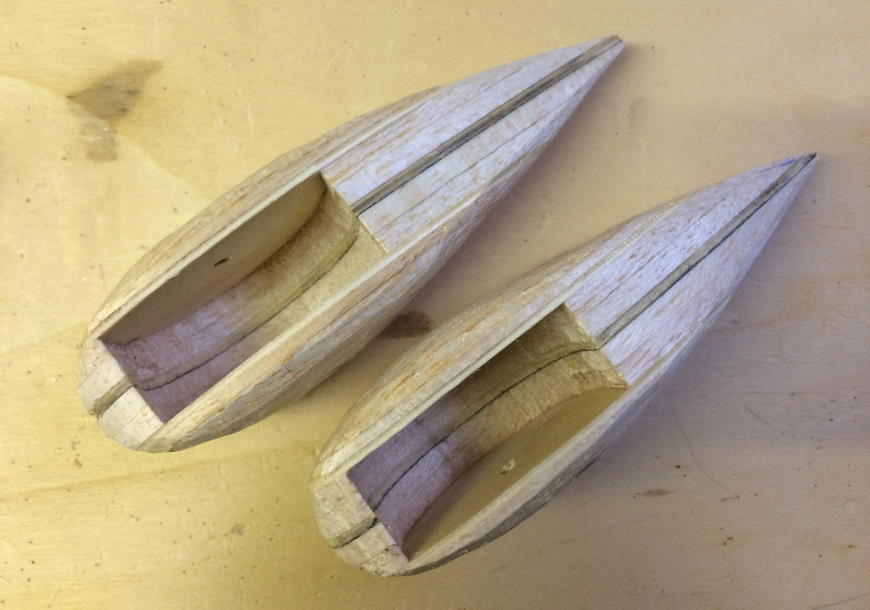

    Nadat de uitsparing voor de landingspoot is voorzien kan het schaven beginnen…

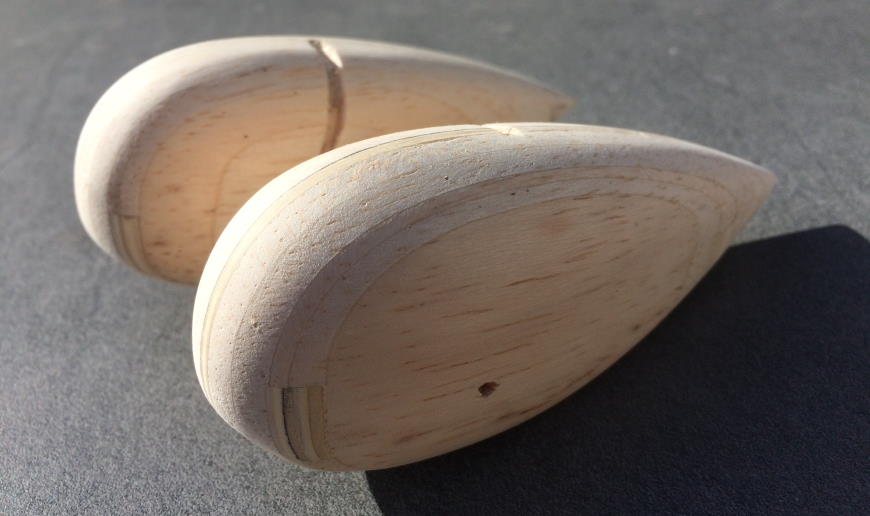

    … en zijn ze ruwbouw klaar.

    Groeten, Eddy

    Arnold 85, ramses, strutter en 1 andere persoon vinden dit leuk.
  12. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Mooi, strak, netjes en degelijk handwerk als altijd!
    Wordt (is ;)) weer een beauty! :thumbsup:
    Heb je er voor de verkoop zelf nog wel mee gevlogen?

    Groeten, Ramses
    .

    E.hof vindt dit leuk.
  13. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.366
    Locatie:
    Stein
    Mooi project.
    Je laat hier zien dat je met de ombouw van een ARF kist toch mooie schaalbouw kan bedrijven.
    Ik hoop dat er modelbouwers op het forum zijn die op deze manier gaan schaal bouwen.

    Ton

    E.hof vindt dit leuk.
  14. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Dankjewel Ramses en Ton:)!

    @Ramses, ik heb er niet mee gevlogen. De kans is zelfs groot dat er niet mee gevlogen gaat worden, aangezien de koper hem wilde ophangen en aangaf niets met RC te hebben:D.

    Het einde van de ruwbouw nadert. De volgende klussen zijn nog gedaan:
    De vleugelhelften verlijmen.

    Een paar stuurstang geleiders die met tape onder spanning staan, zijn voldoende om de zaak bij elkaar te houden.

    Aan de onderzijde komt een multiplex plaatje waar de montagebouten doorheen gaan.

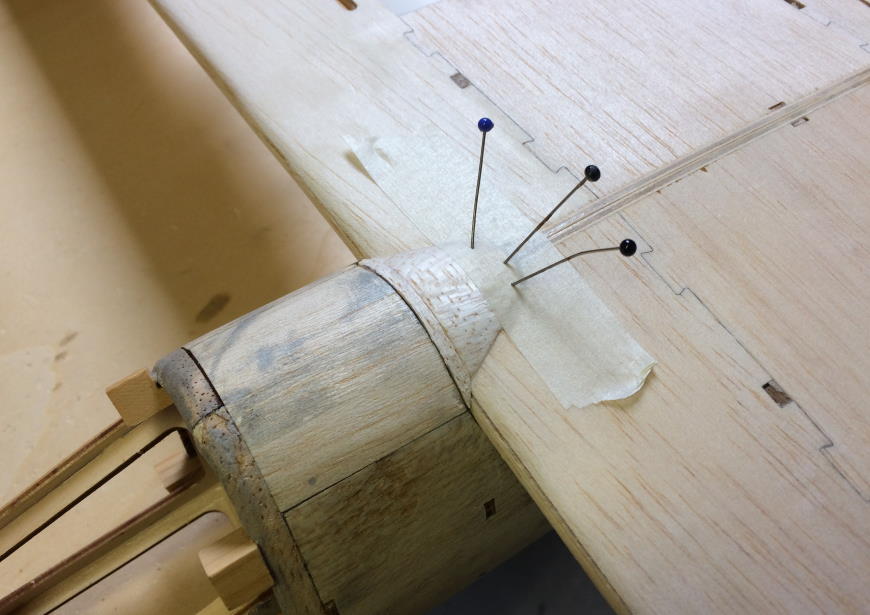

    Aan de leading edge nog een vulstukje voor een gestroomlijnde overgang tussen romp en vleugel.

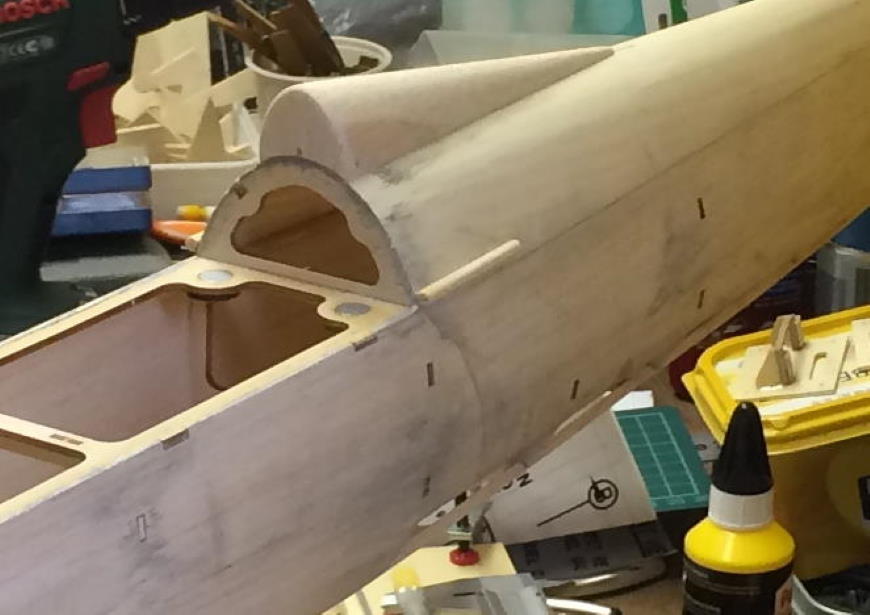

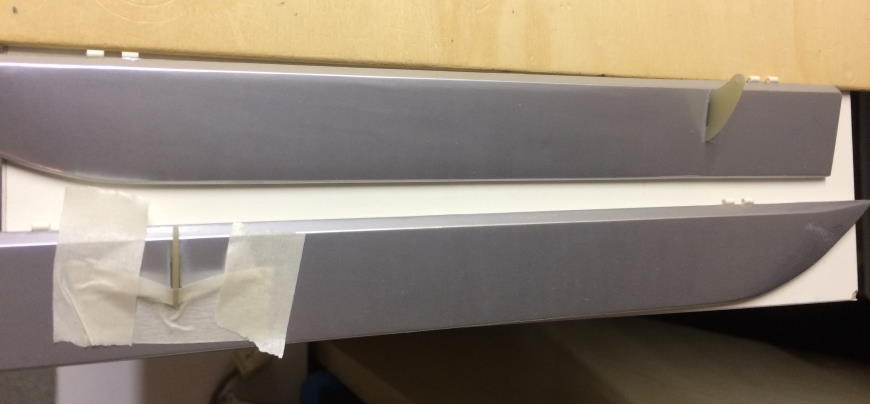

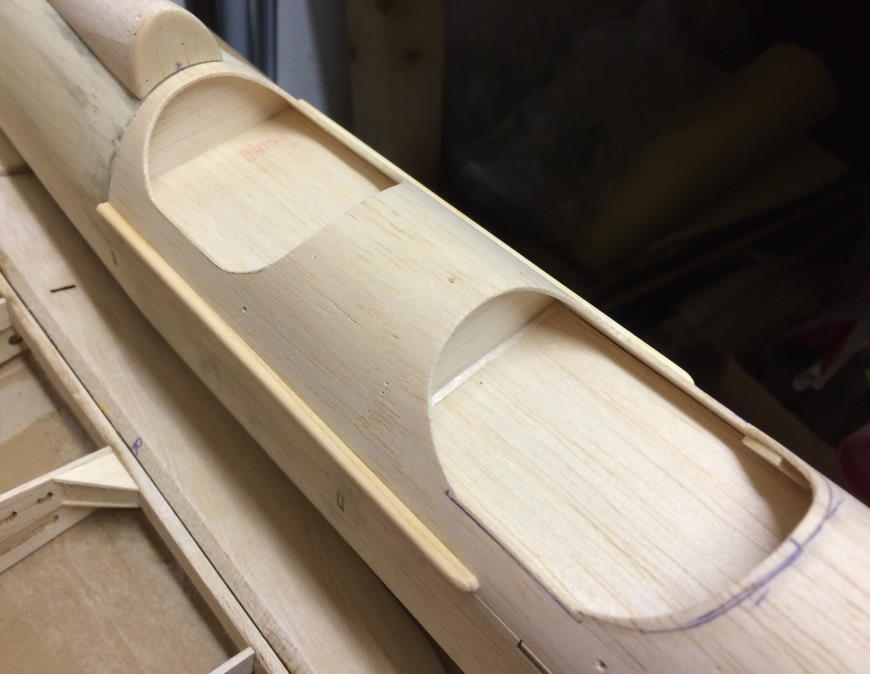

    De PH-STM heeft opvallende versterkingslijsten vlak onder de cockpitrand. Hier komen de suikerspin stokjes weer van pas. Nu ik dit schrijf, zie ik pas dat ze eigenlijk hoger hadden gemoeten:confused:.

    Ze lopen aan de achterzijde door.

    En hiermee is alles ruwbouw klaar en ben ik begonnen met het schuren van het stabilo.

    Toen het kielvlak…

    … en het richtingsroer.

    Dan de scharnieren met epoxy vastzetten.

    Binnenkort meer.

    Groeten, Eddy

    Frits37, Bart83 en ramses vinden dit leuk.
  15. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

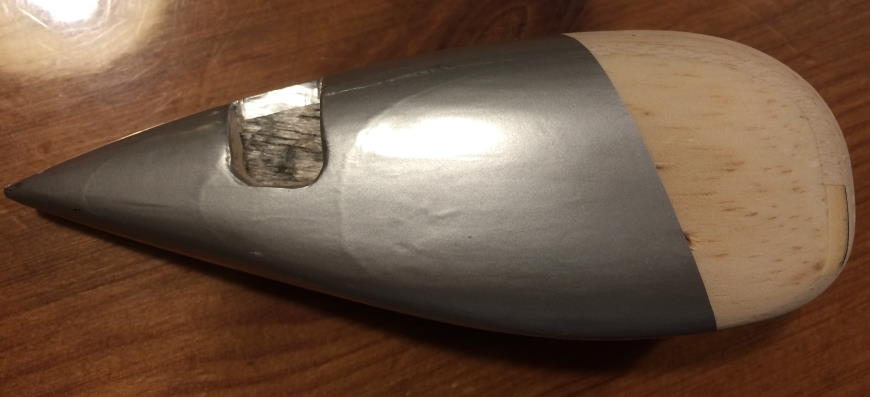

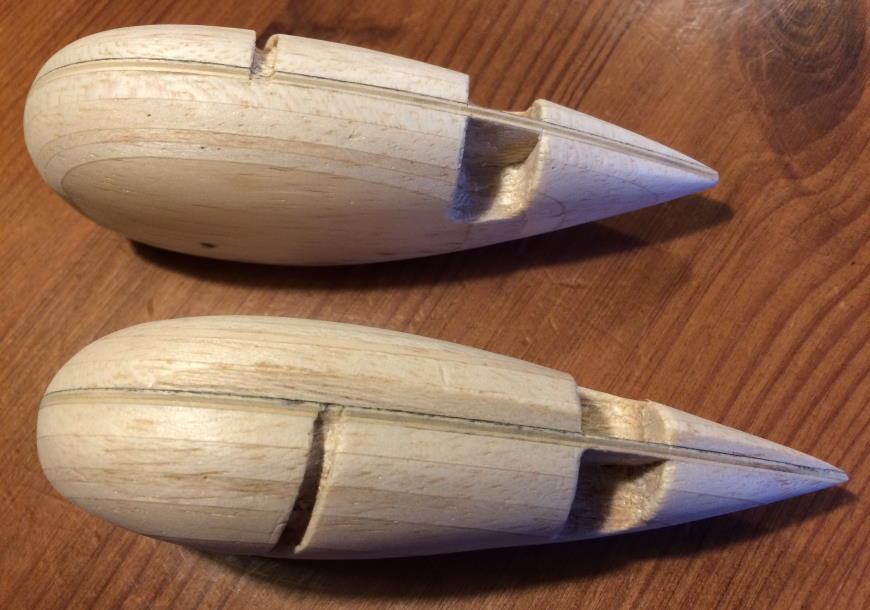

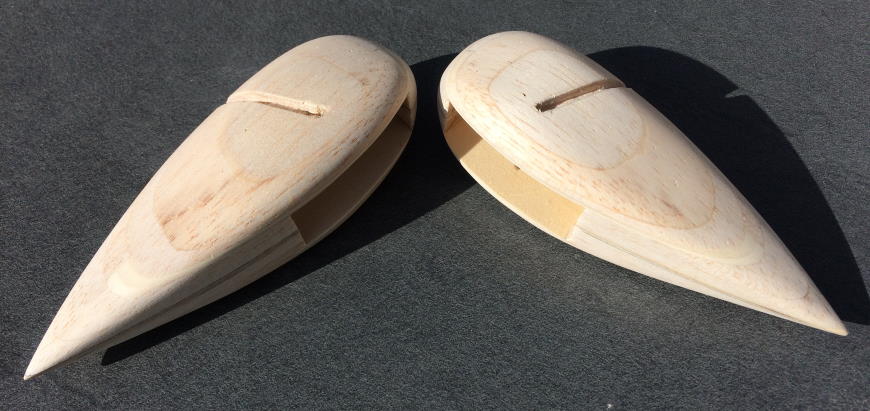

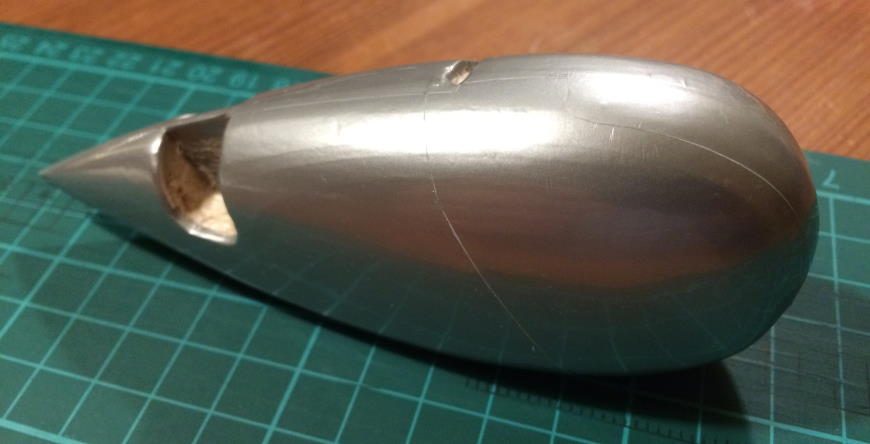

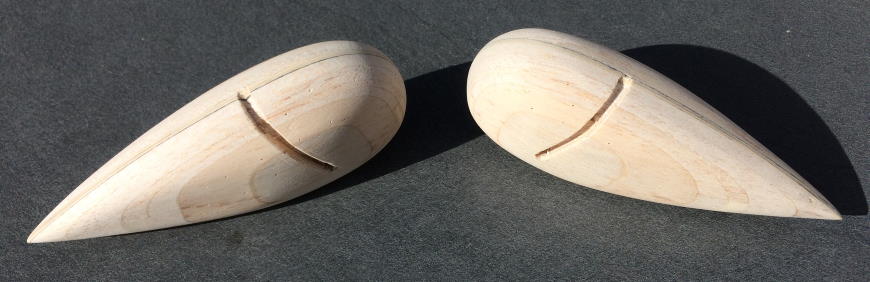

    Bij deze weer een update. De wielkappen zijn geschuurd.



    De uitsparingen, waar normaal de spankabels in gemonteerd worden, zijn aangebracht.

    Daarna begonnen met bespannen.

    Om de rondingen voldoende strak te krijgen breng ik delingen aan, zoals bij de echte Ryan.

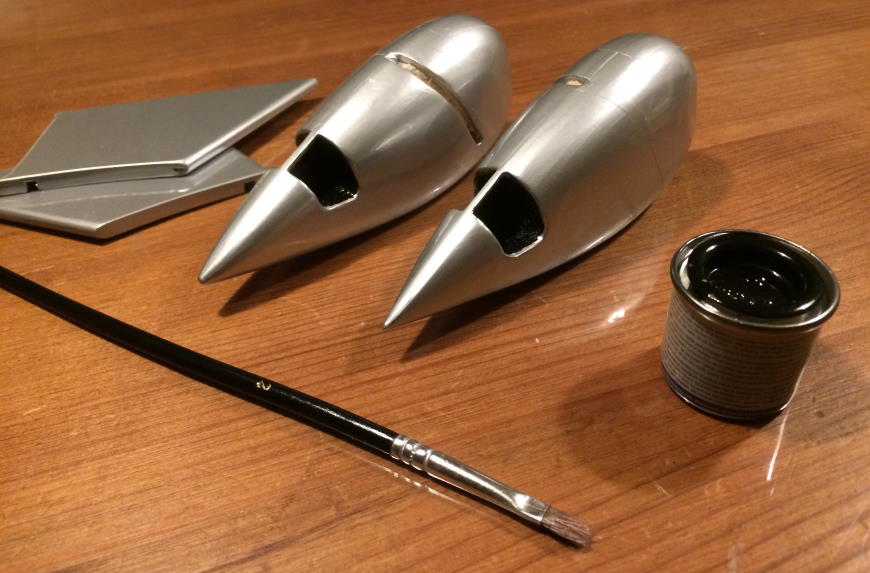

    Vervolgens de uitspringen zwart inkleuren.

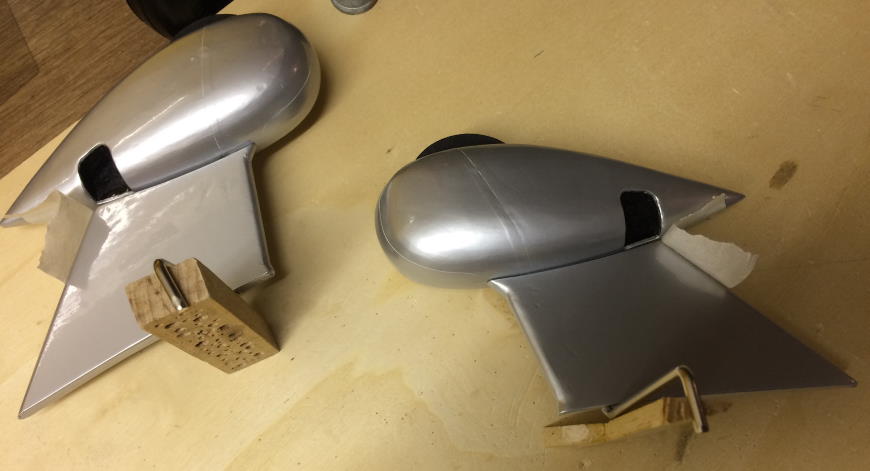

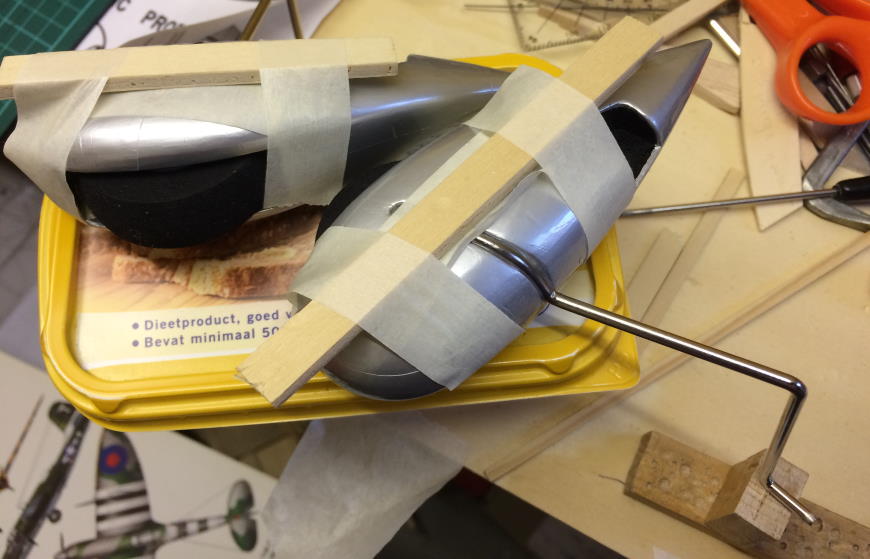

    Dan met epoxy de landingspoten verlijmen (niet de wielen vergeten)…

    …en de fairings.

    Binnenkort meer.

    Groeten, Eddy

    ramses en strutter vinden dit leuk.
  16. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

    Verder met het bespannen.

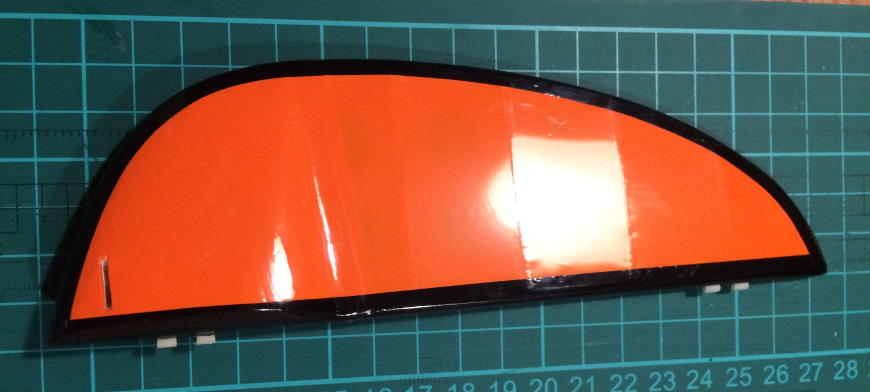

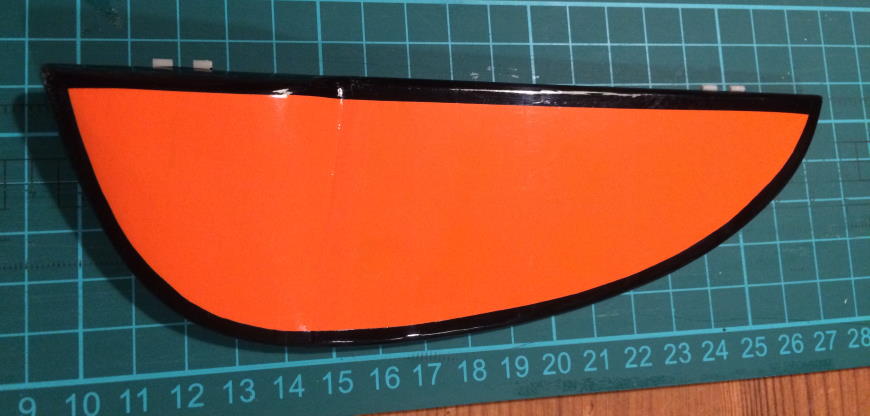

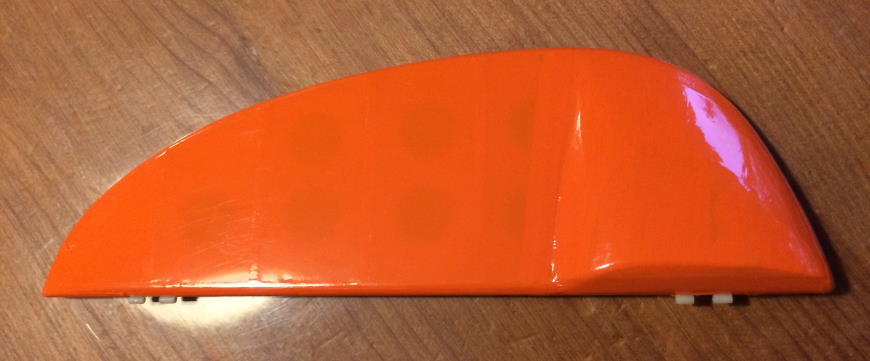

    Het richtingsroer.

    De zwarte randen erlangs.

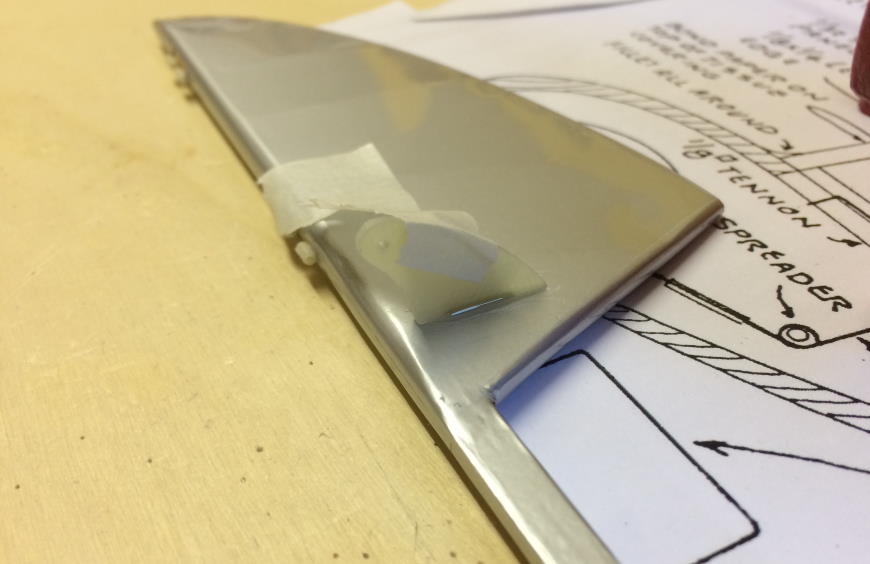

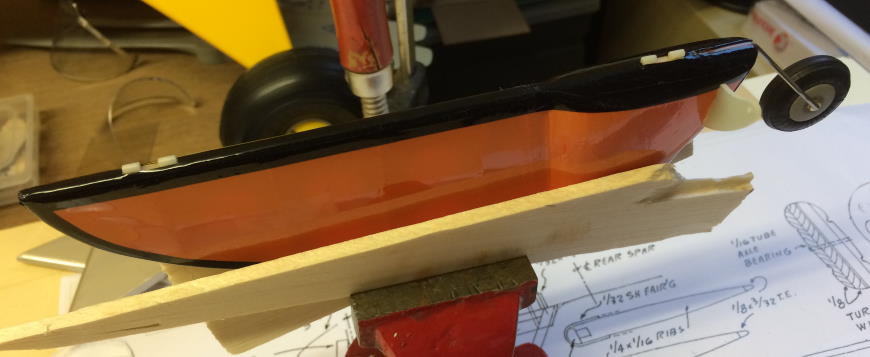

    Het staartwiel gebogen en met epoxy op z’n plek, evenals de glasvezel stuurhevel.

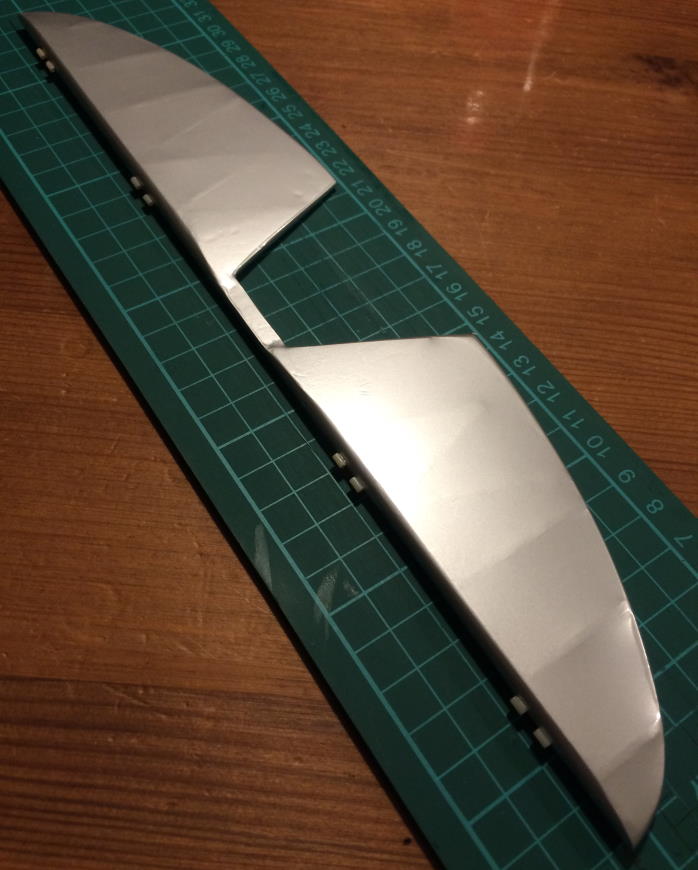

    Het hoogteroer. De ribben komen mooi uit…

    …en de stuurhevel met epoxy vastgezet.

    Hetzelfde voor de rolroeren.

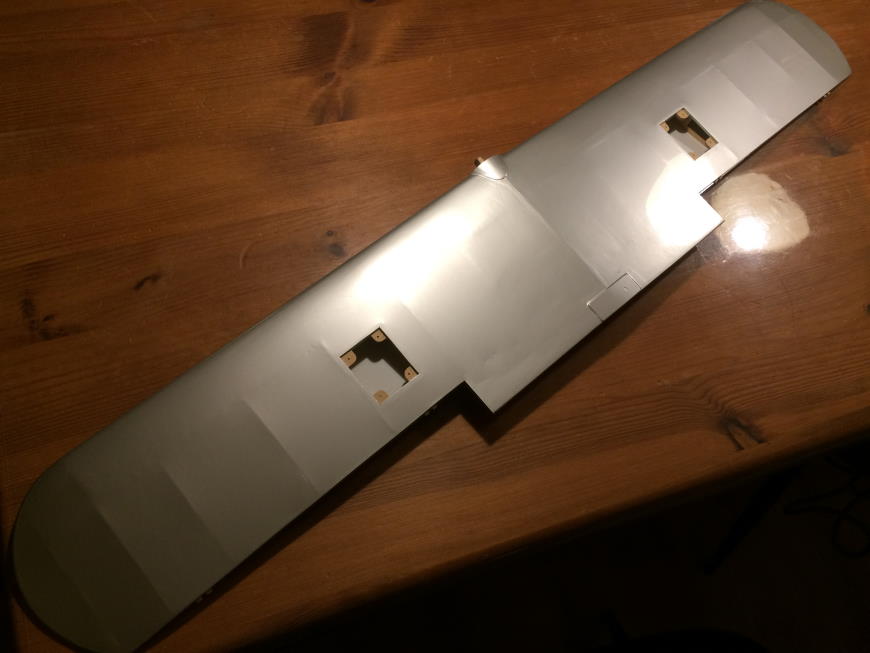

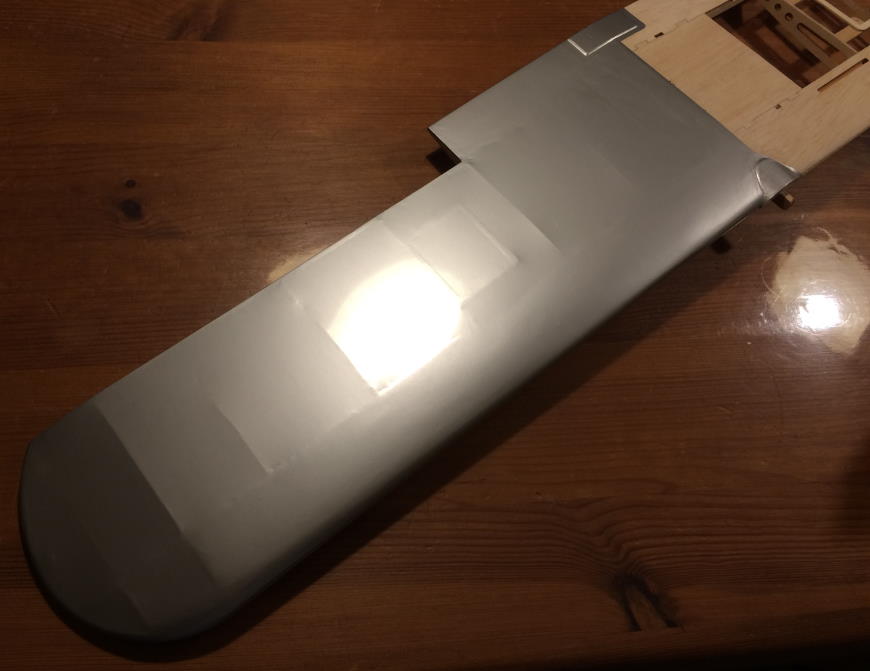

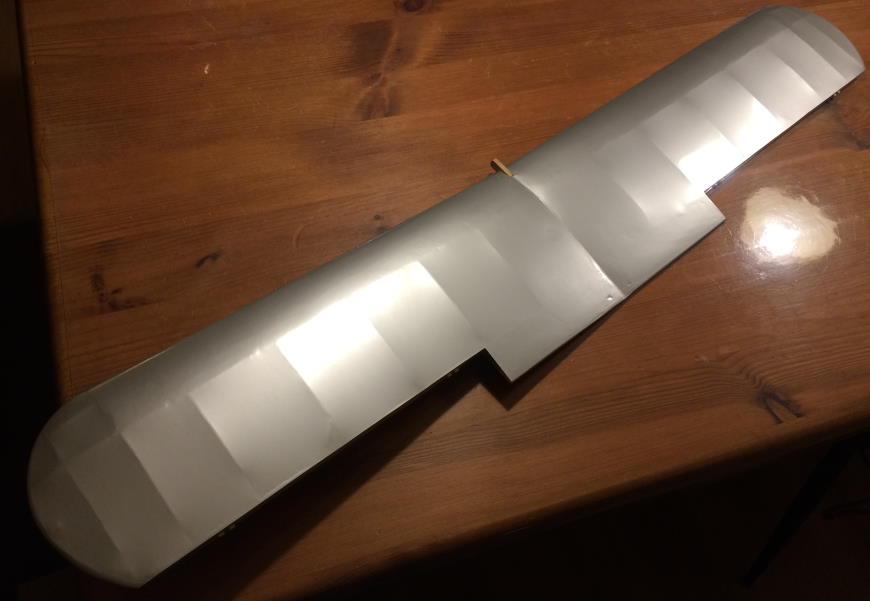

    Dan begonnen met de vleugel.

    De onderzijde:

    De bovenzijde:

    Binnenkort meer.

    Groeten, Eddy

    Bart83 en strutter vinden dit leuk.
  17. PapaHotel

    PapaHotel

    Lid geworden:
    25 jul 2008
    Berichten:
    728
    Locatie:
    Den Haag
    Het wordt erg mooi.
    Ik heb het niet kunnen vinden in het verslag, waar is de aluminiumkleurige vleugel bekleding van gemaakt?

    Groet, Sinan

  18. Gerald Rutten

    Gerald Rutten

    Lid geworden:
    6 mei 2005
    Berichten:
    3.517
    Locatie:
    Zuidelijk
    :rofl: ...en dan ga je juist bouwen waar de meesten druk bezig zijn met regelen, uitzoeken en alvast inpakken, respect! :)

    Leuk project hoor!

    Grt,
    Gerald

  19. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    @Sinan, het is bespanfolie van HK en fijn spul.
    @Gerald, door projecten af te maken en weg te doen heb ik straks minder uit te zoeken en in te pakken:rolleyes:. Ik raak daardoor enorm gemotiveerd;). En mijn vrouw is heel goed in regelen, vind ik tenminste:D.

    Groeten, Eddy

    Bart83 vindt dit leuk.
  20. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hallo allemaal,

    Weer verder met het bespannen.

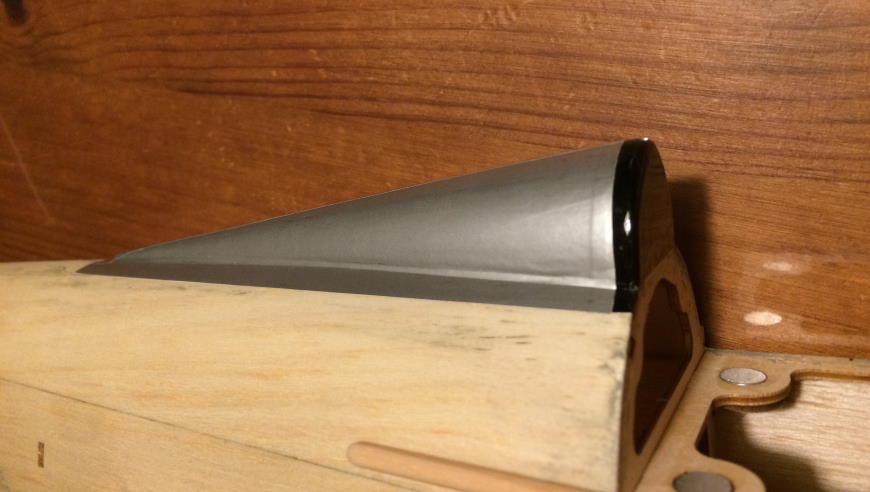

    De hoofdsteun:

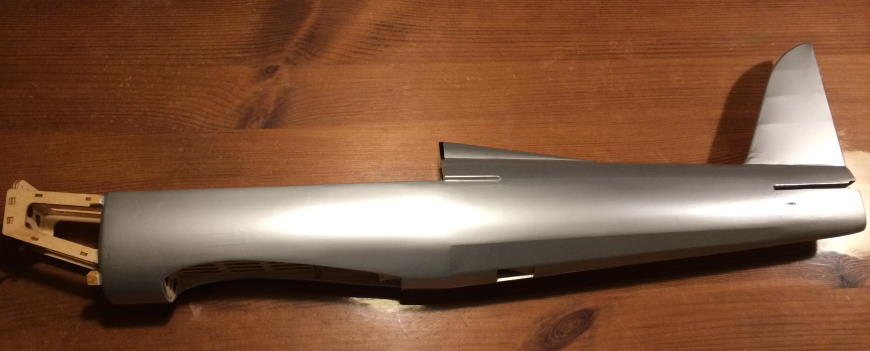

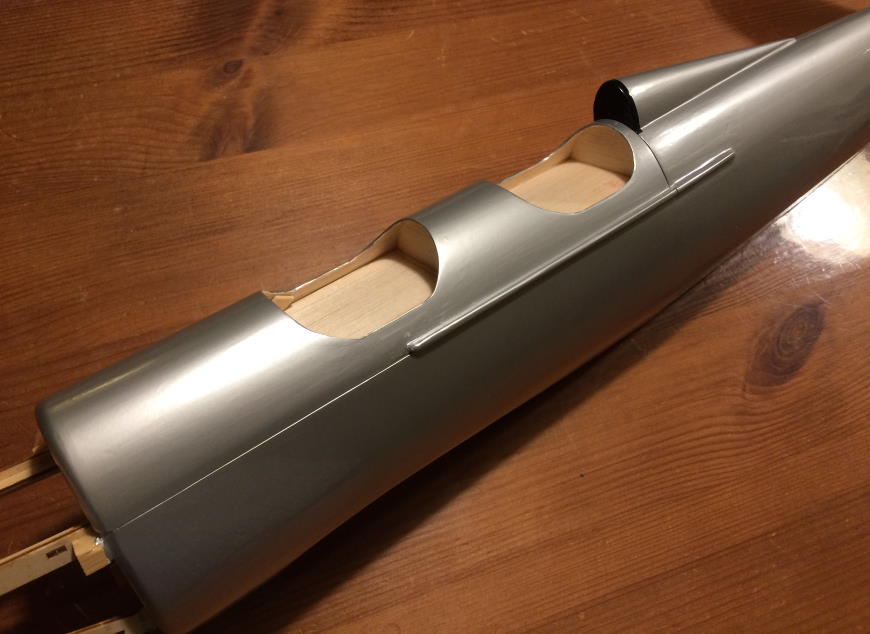

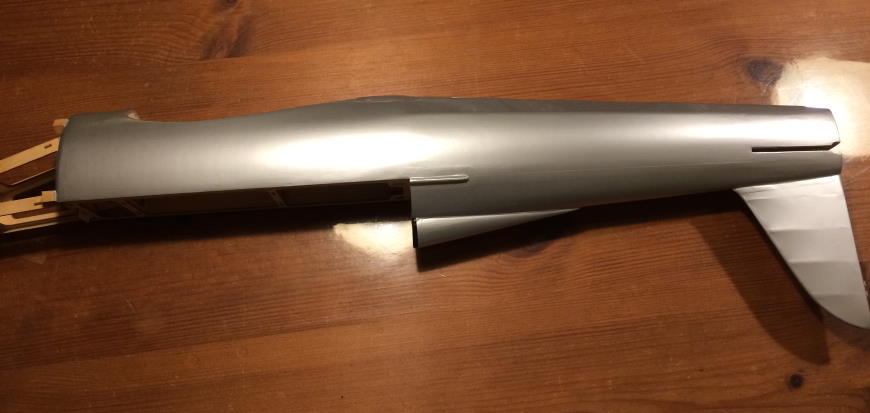

    De romp…

    …en de andere zijde.

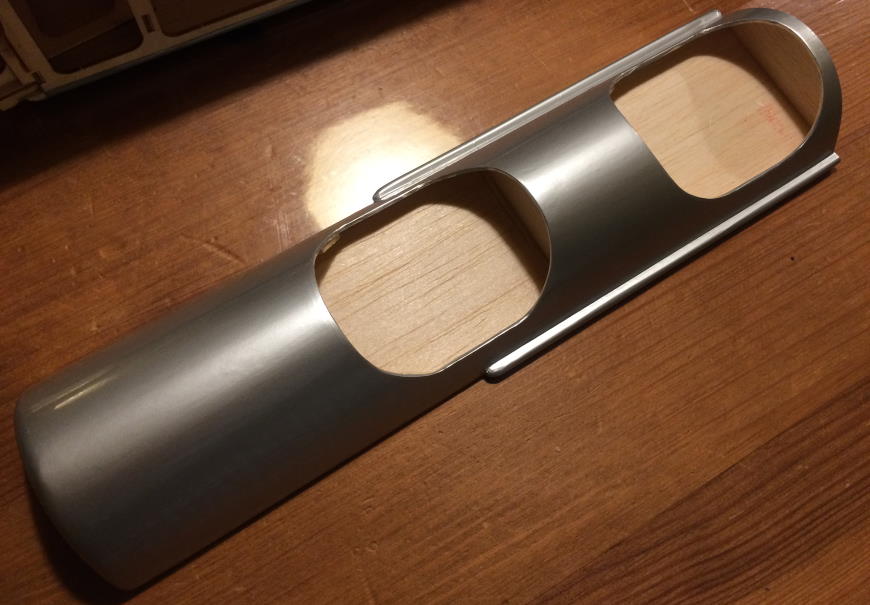

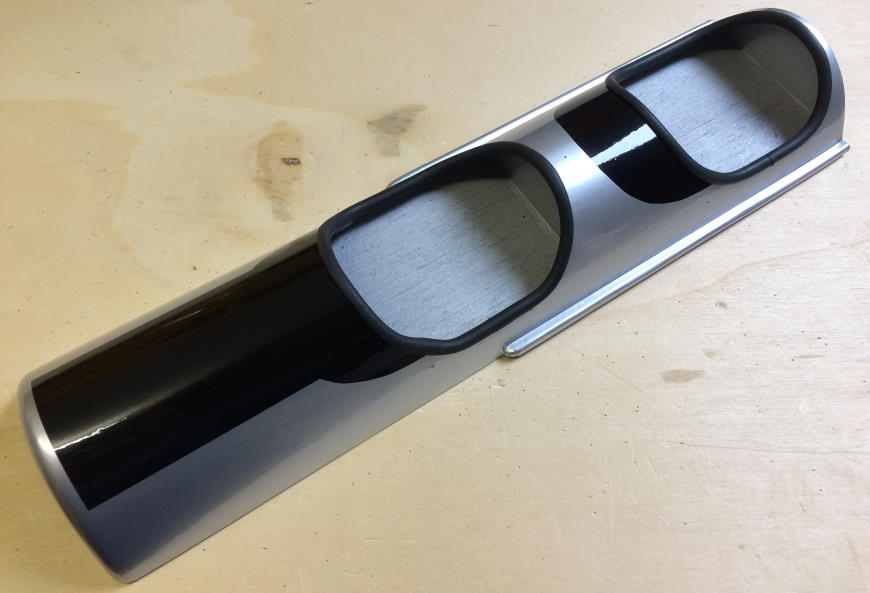

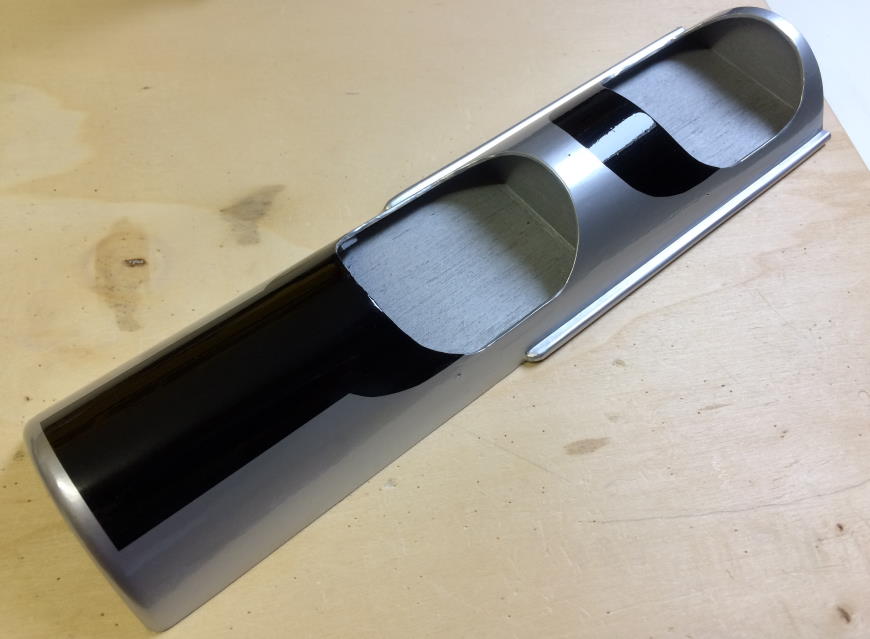

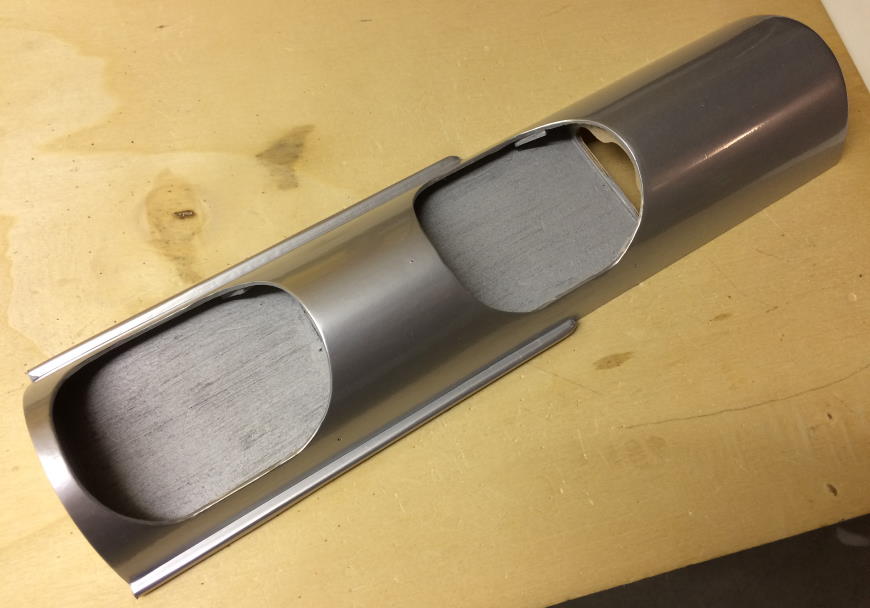

    De cockpitkap:

    Even passen:

    De binnenzijde van de cockpitkap in zilverkleur.

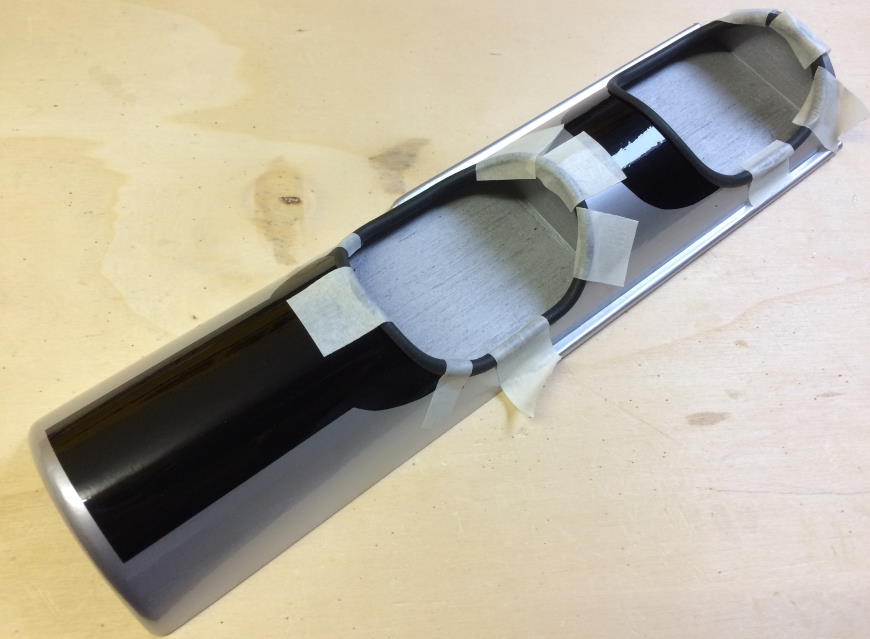

    De bovenzijde deels zwart.

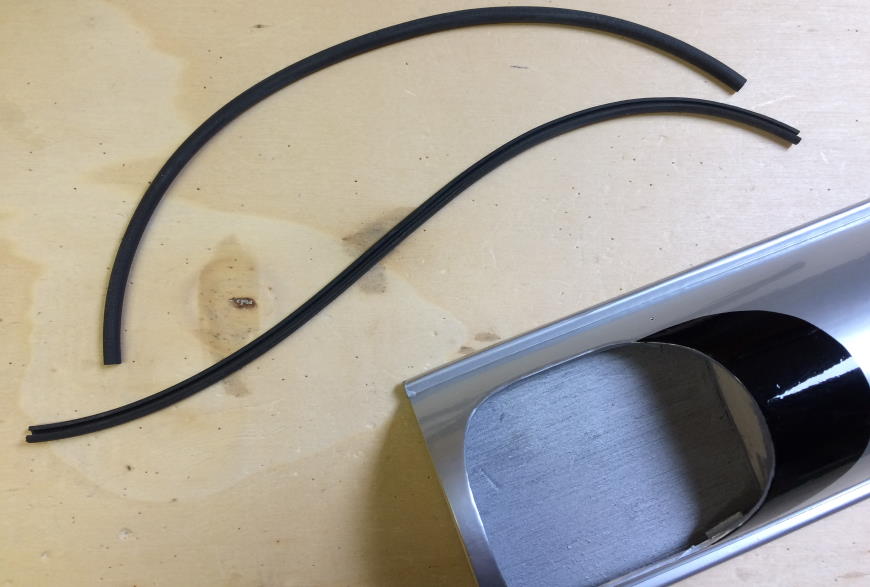

    Het rubber voor de randen weer tevoorschijn gehaald.

    En vastgezet.


    Binnenkort weer meer.

    Groeten, Eddy
