    Hallo allemaal,

    Enige tijd geleden werd ik door moderator Pascal benaderd met de vraag of ik in opdracht een Ebbro kit in elkaar zou wil zetten en om daarvan een verslag van zou willen schrijven.
    Uiteraard was ik erg vereerd dat ik de kans kreeg om op deze manier een kit te mogen maken en beoordelen.
    Natuurlijk ben ik akkoord gegaan en zodoende kon ik enkele dagen later een pakketje in ontvangst nemen met daarin een Ebbro model.

    Langs deze weg wil ik dan Pascal en RAPID HOBBY IMPORT bedanken voor het beschikbaar stellen van deze kit.

    Zo,en dan nu het model waar het om gaat.
    Het betreft een Formule 1 auto uit de jaren '70.
    Eenmaal de doos open gemaakt bleek onderstaand model erin te zitten.
    Bij het zien van het model kreeg ik gelijk al een idee.
    Aangezien dit een model in opdracht gaat worden wilde ik er iets meer mee gaan doen dan alleen maar in elkaar zetten en vertellen hoe dit proces in zijn werk gaat.

    Ik zat meteen te denken aan, gordels ,bougiekabels, brandstofslangetjes, en stoelbekleding monteren.
    Dus nadat ik het een en ander op papier had gezet heb ik een bestelling geplaatst bij Hiroboy.
    Nadat ik deze bestelling had geplaatst ben ik eens verder gegaan met het inspecteren van de inhoud van de doos....maar dat zien jullie een volgende keer.

    Voor hij is het merk Ebbro onbekend.
    Enige zoeken op internet leverde ook niet veel op.
    Het enige wat ik kon vinden was een website met één enkel schaalmodel erop.
    Het leek er dus op dat ik moest af gaan op wat ik in handen had gekregen.
    En wat had ik dan in handen gekregen..nou het volgende model...

    [​IMG]
    Dit model is te maken in twee uitvoeringen,

    * de Italiaanse gp uitvoering van 1970
    * de Mexicaanse/Amerikaanse uitvoering van 1970

    Ik heb gekozen voor de uitvoering van de Italiaanse gp.

    Voornu moet dit het even zijn, jullie weten nu wat mij te wachten staat dus misschien tot een volgende update.

    Gr, modellmaker

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Mikkie

    Mikkie

    Lid geworden:
    26 feb 2013
    Berichten:
    39
    Hallo,

    Mooi model, ben benieuwd wat je er van gaat maken.

    Gr, Mikkie

  3. NVM

    NVM

    Lid geworden:
    28 mrt 2002
    Berichten:
    5.418
    We gaan het volgen!

  4. Viperbooster

    Viperbooster

    Lid geworden:
    14 mrt 2013
    Berichten:
    34
    Locatie:
    Drenthe
    He modellmaker!!

    Dat is natuurlijk een kans die je met 2 handen aan moet pakken. deze kans is klein dat je dat overkomt.
    Het merk zegt mij idd ook niet veel. ook wezen zoeken maar idd weinig van te vinden.

    IK vind die nog al een interessant model. laten we elkaar mietje noemen. maar coureurs die zilke wagens over de finish wisten te brengen waren echt helden. Heel hard gaan zonder elektronische hulpmiddelen, zoals tegenwoordig.
    Dat waren nog eens tijden. goed niet mee mogen maken, maar verhalen hebben me veel duidelijk gemaakt over die tijd.

    Ik ga deze idd volgen. vind leuk model.

    heel veel succes en natuurlijk tot de volgende keer!!!:thumbsup:

  5. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Beste medebouwers.

    Het heeft even geduurd, maar ik kan jullie eindelijk een eerste update laten zien.

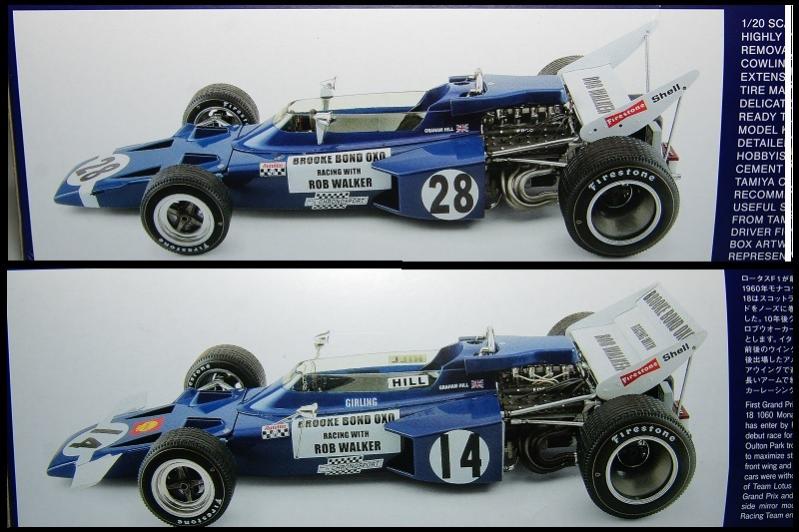

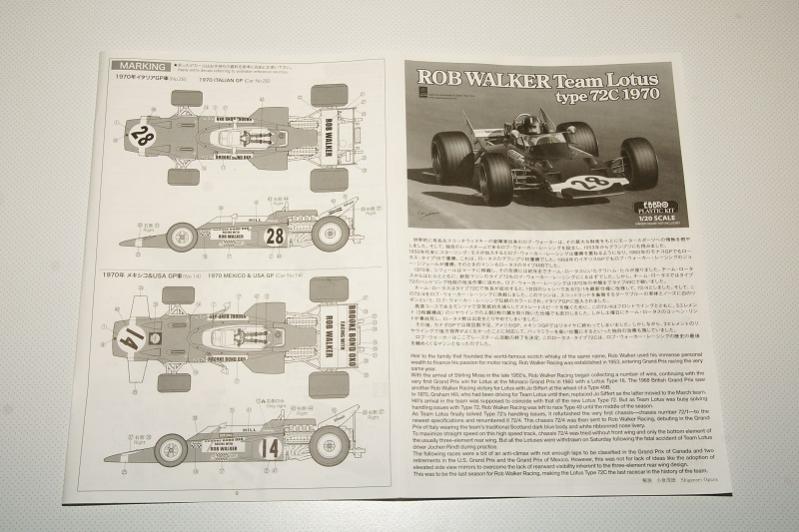

    Laten we eerst even kijken naar wat voor uitvoeringen er gemaakt kunnen worden.
    [​IMG]
    Ik heb in het intro al aangegeven dat ik de versie ga maken van de GP van Italie 1970.
    Dit betreft de bovenste uitvoering.

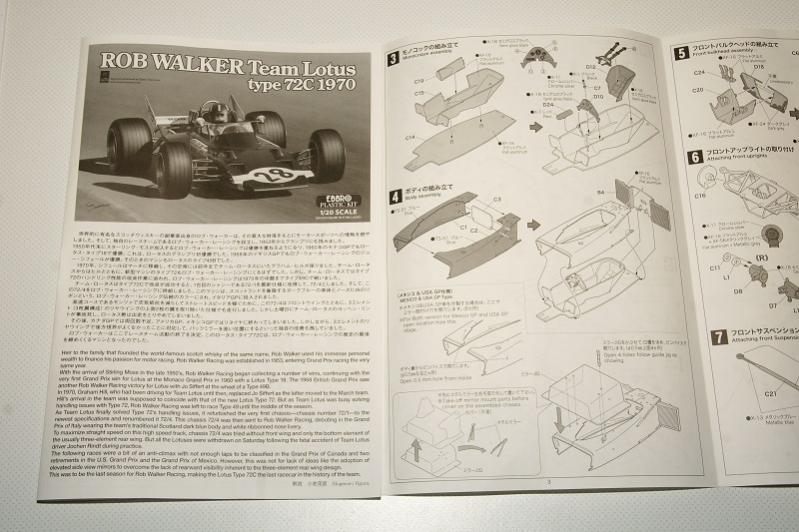

    HANDLEIDING:
    Daarna de handleiding eens open geslagen om te zien waar we te maken mee hebben.
    [​IMG]


    [​IMG]


    Het eerste wat me opvalt is de direct verwijzing naar Tamiya.
    Dit is op zich niet zo vreemd als we weten dat de op oprichter van Ebbro ooit werknemer is geweest bij Tamiya.
    Als deze kit net zo goed in elkaar steekt als een echte Tamiya dan hebben een goed modelletje in handen. Maar zo ver zijn we nog niet.
    De tekst is in ieder geval deels japans/engels.
    De afbeeldingen komen erg overeen met Tamiya en zelfs de kleur codes zijn hetzelfde als de Japanse modelbouwgigant.


    [​IMG]


    DECALS:

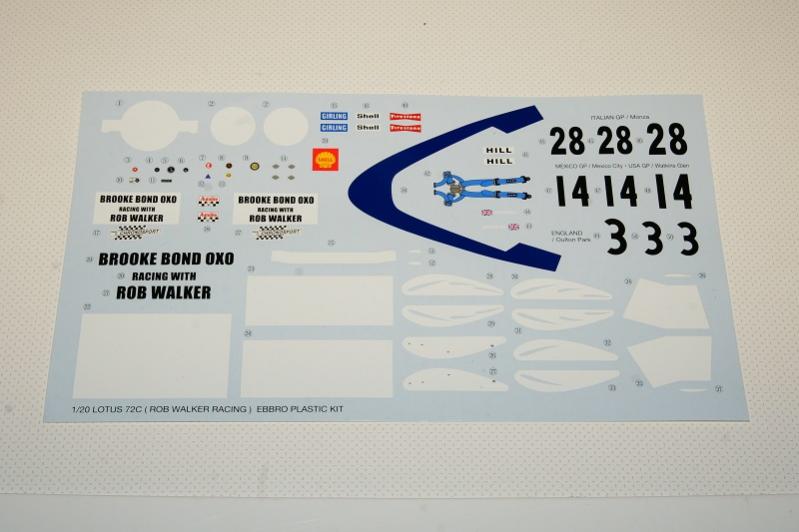

    Vervolgens zijn de decals aan de beurt,
    [​IMG]


    Deze zijn geprint op een dik velletje papier.
    Voor mij ''te dik'', het lijkt net een stuk glimmend karton.
    Bij het bekijken van de decals viel mij gelijk de decals op voor de gordels.
    Ik wist direct dat ik deze NIET zou gaan gebruiken.
    Er waren inmiddels al wat accessoires besteld oa gordels voor dit model dus deze zou ik ook gaan gebruiken.
    Vanaf de eerste aanraking van het ''stukje karton met decals'' kreeg ik het gevoel dat deze nog wel eens voor problemen konden gaan zorgen.
    Of dit ook echt zo was volgt in een latere update.

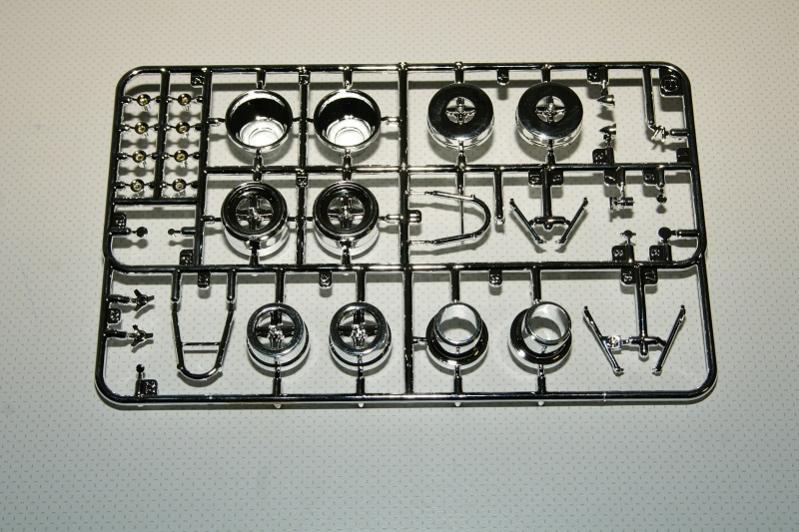

    DOOS INHOUD:
    Over de inhoud van de doos kun ik kort zijn:VEEL.

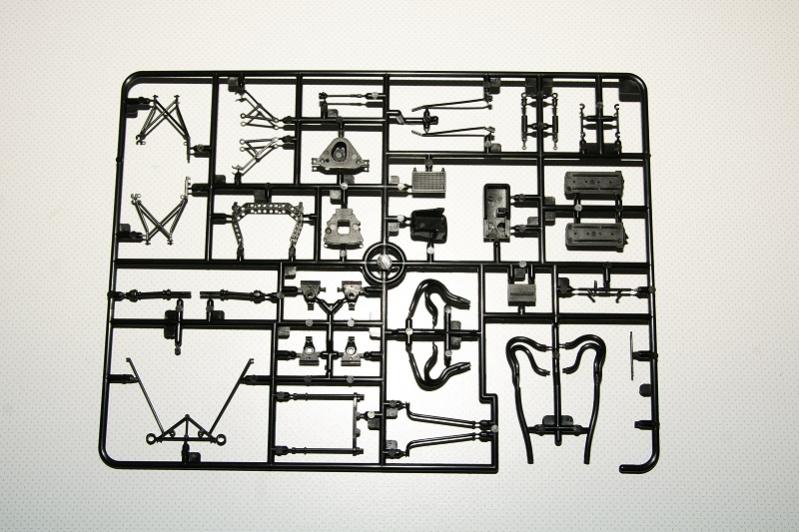

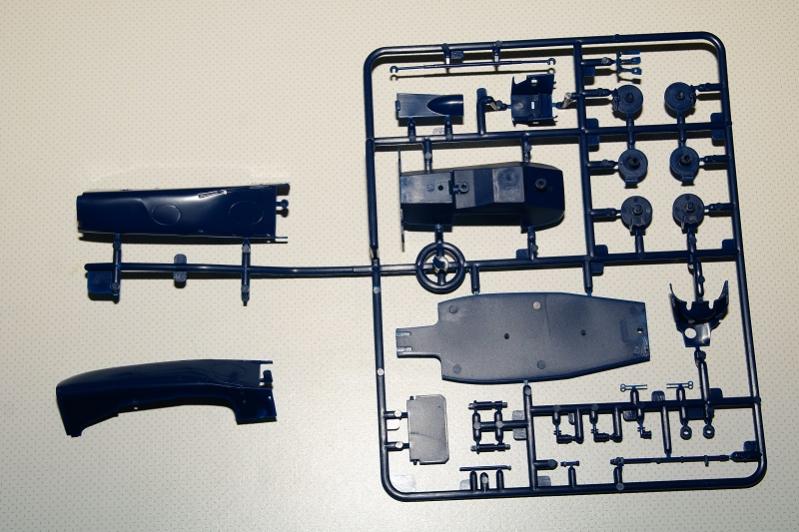

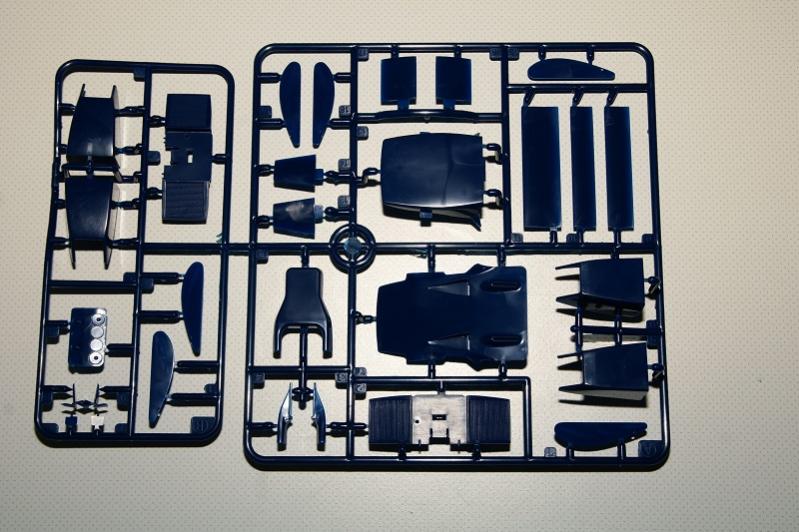

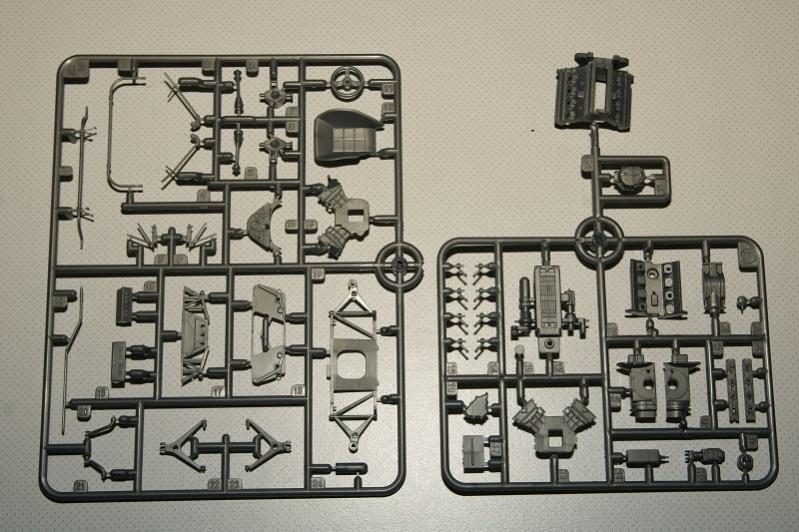

    Er zaten maar liefst 6 sprue's in met onderdelen.
    [​IMG]


    Wat ik wel vreemd vond was dat de sprue's los in de doos lagen en dat er zelfs enkele onderdelen los in de doos zaten.
    Persoonlijk hou ik hier niet van, er zou zomaar een paar onderdeeltjes in elkaar te haken en het kan zomaar afbreken.
    Maar goed het is niet anders , hier zal ik het mee moeten doen.
    [​IMG]


    [​IMG]


    [​IMG]


    [​IMG]


    [​IMG]

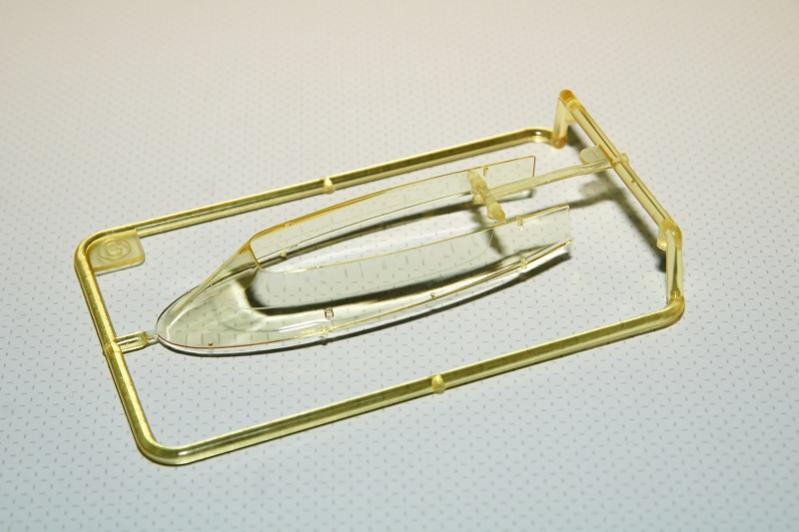

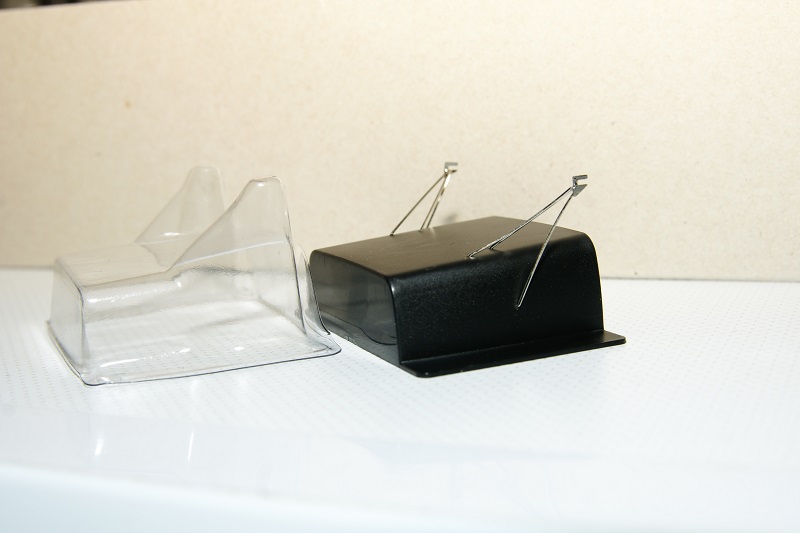

    de cockpit is licht getint.
    [​IMG]


    steuntjes voor de spiegels welke ik niet ga gebruiken.
    [​IMG]

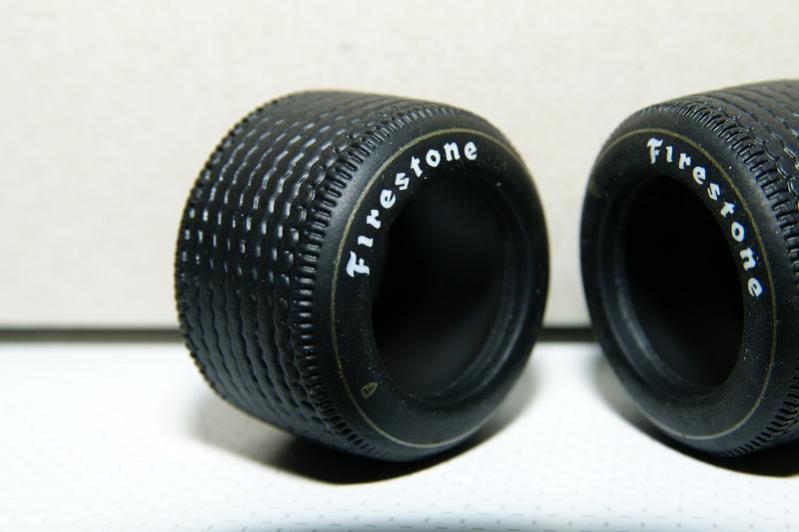

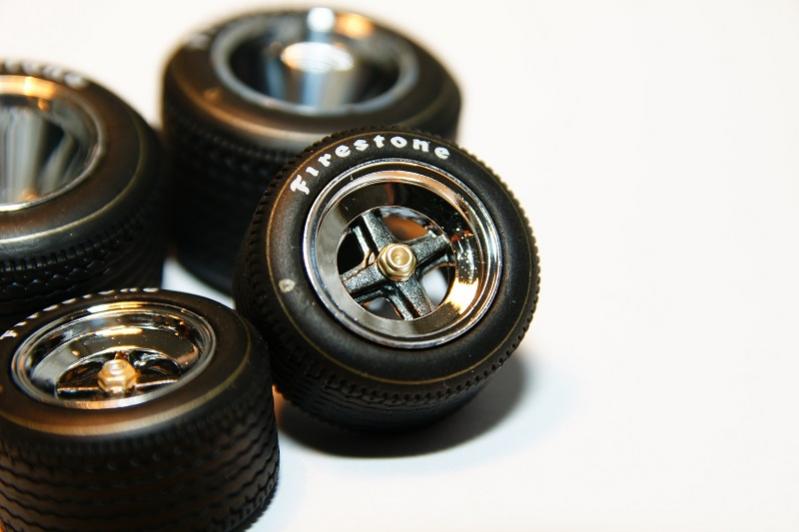

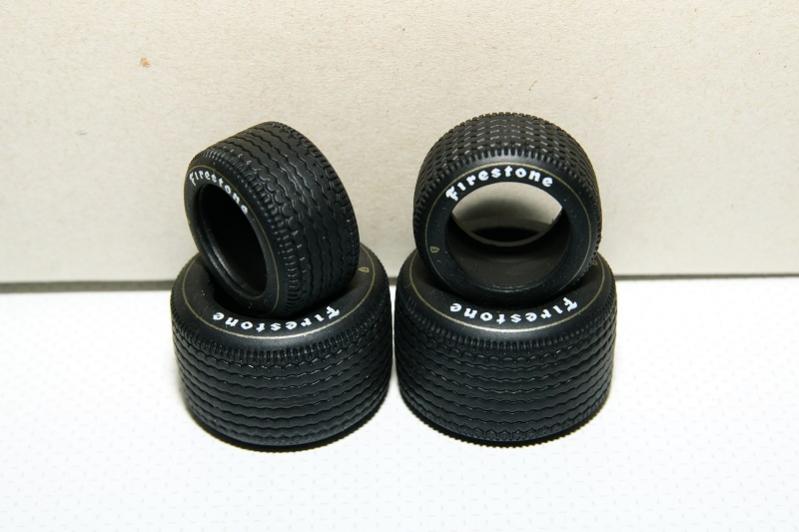

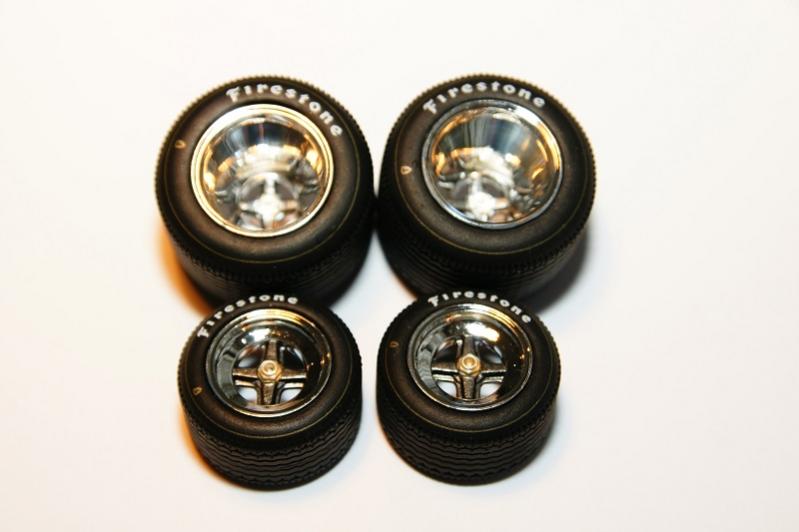

    BANDEN:
    De banden in de set waren al voor geprofileerd en zelfs de naam stond al op de zijkant met logo.
    Ik heb ervoor gekozen om niets aan de banden te gaan doen.
    [​IMG]


    [​IMG]

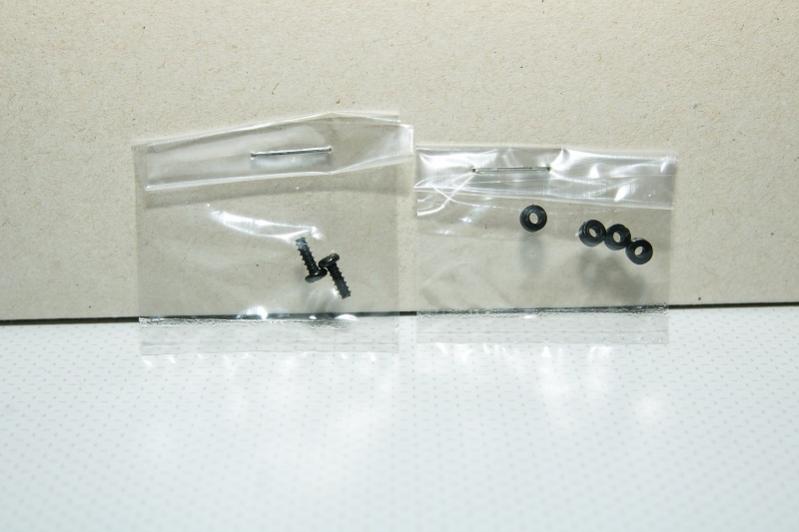

    en nog wat klein spul
    [​IMG]


    HET BEGIN:
    Zo, nu jullie weten wat er allemaal in de doos zit ga ik maar eens een begin maken.
    Als allereerste begin ik altijd met de motor, ongeacht welke model ik ook maak.
    Ik denk dat dit te maken heeft met mijn achtergrond als autotechnicus.
    Als eerste maar eens de beschrijving erbij gepakt en daarbij valt op dat de delen anders tegen elkaar aan gemonteerd moeten worden dan ik gewend was.

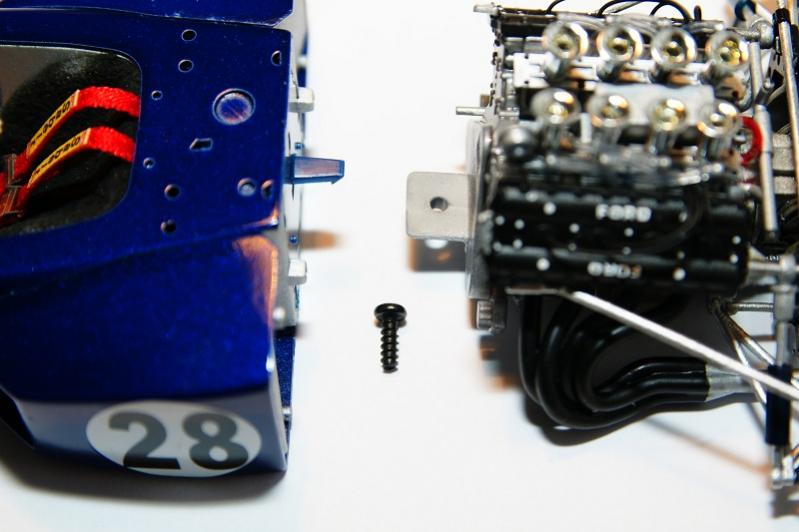

    Uiteindelijk komt er zelfs een schroefje bij kijken.
    [​IMG]

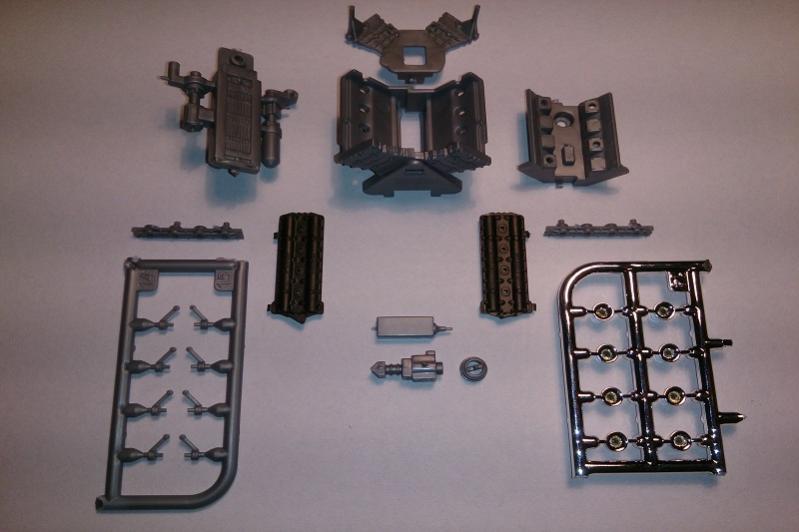

    de losse delen:
    [​IMG]

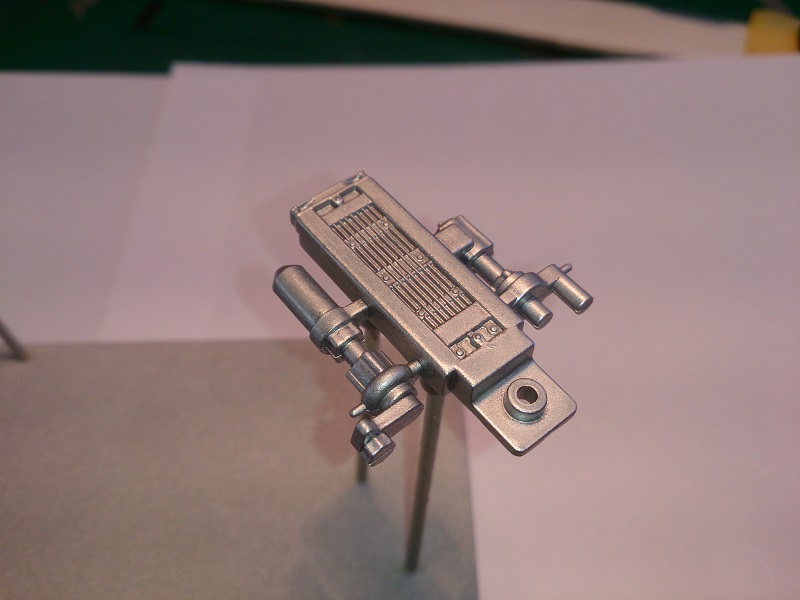

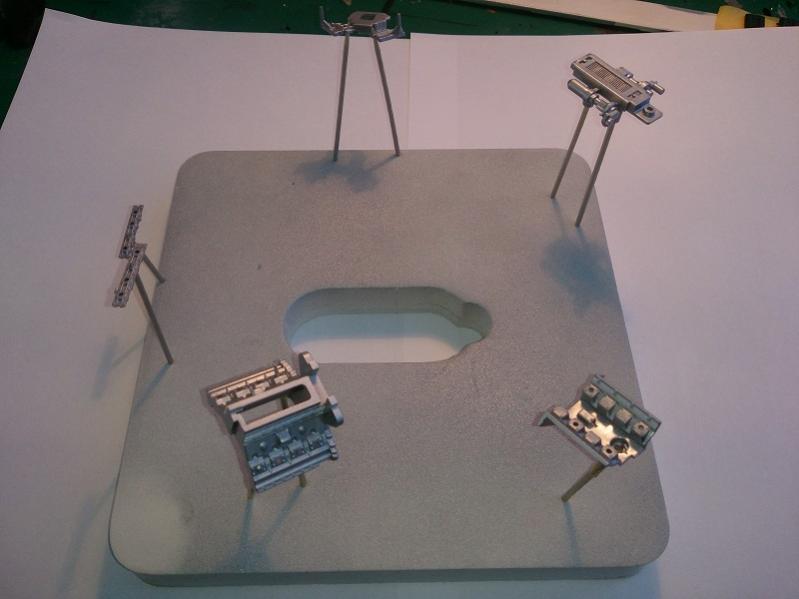

    ..en voorzien van een laagje aluminium...
    [​IMG]


    [​IMG]

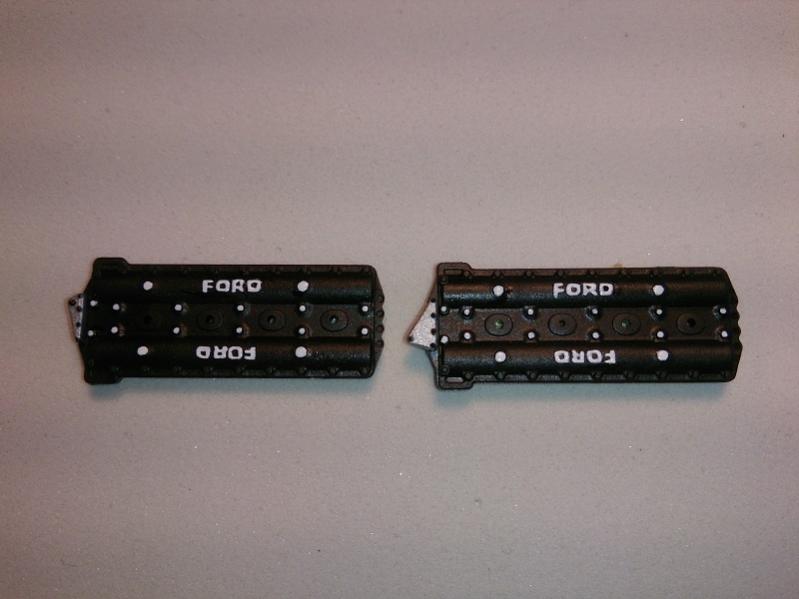

    De kleppendeksel hebben een beetje structuur wat erg realistisch aanvoelt.
    De letters zijn erg klein, zeg maar gerust heeel klein.
    [​IMG]


    Het eerste begin is er, maar er is nog veel werk aan de winkel.
    Voornu moet dit het even zijn, geef vooral jullie mening.
    Binnenkort plaats ik de volgende update, tot dan


    Gr.modellmaker

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Mikkie

    Mikkie

    Lid geworden:
    26 feb 2013
    Berichten:
    39
    Hallo,

    Ziet er zeer goed uit.
    Jammer van de decals, maar niet alles kan het zelfde zijn als van Tamiya.
    Ben benieuwd wat je er van gaat maken.

    Gr, Mikkie

  7. Viperbooster

    Viperbooster

    Lid geworden:
    14 mrt 2013
    Berichten:
    34
    Locatie:
    Drenthe
    Hey,

    Ziet er goed uit.
    Nog steeds een leuk model om te zien. Dit zijn nog echte racewagens. Verder een compliment over je aluminium laagje, ziet er goed uit. Is dit kwast werk? Of doe je dit met de airbrush. Of heb je airbrush nog niet gebruikt? Echt me complimenten. Ziet er gaaf uit. Ben benieuwd na de volgende update! Succes en laat je mede bouwers genieten van deze oldtimer!

    Laatst bewerkt door een moderator: 14 nov 2015
  8. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Hey Viperbooster,

    Het aluminium van het blok is gespoten met een spuitbusje van Tamiya.
    Ik heb de airbrush niet op dit model gebruikt.
    En ja, er volgt binnenkort weer een update samen met een update van de Chevy.
    Nog een paar dagen geduld aub.
    De Chevy heb ik trouwens wel met de airbrush gespoten.

    gr. modellmaker

  9. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Hallo allemaal,

    Zo, het heeft even een maandje geduurd maar ik heb weer een aantal foto's voor jullie.
    Het zijn er niet zo heel veel.
    Vooral een paar van de motor en versnellingsbak.
    De vorige keer liet ik jullie zien wat er zoal allemaal in de doos zat en dit keer ga ik daadwerkelijk beginnen met het in elkaar zetten van de diverse delen.


    De laatste foto van de vorige update betrof de beide kleppendeksels welke al waren geverfd en waarbij ook de letters al wit waren gemaakt.
    Echter bij het verven van de delen liep ik al gelijk tegen de eerste fout aan in de beschrijving.
    Helaas moet ik zeggen dat dit niet de laatste fout was die ik aantrof.
    Maar goed daarover later meer.

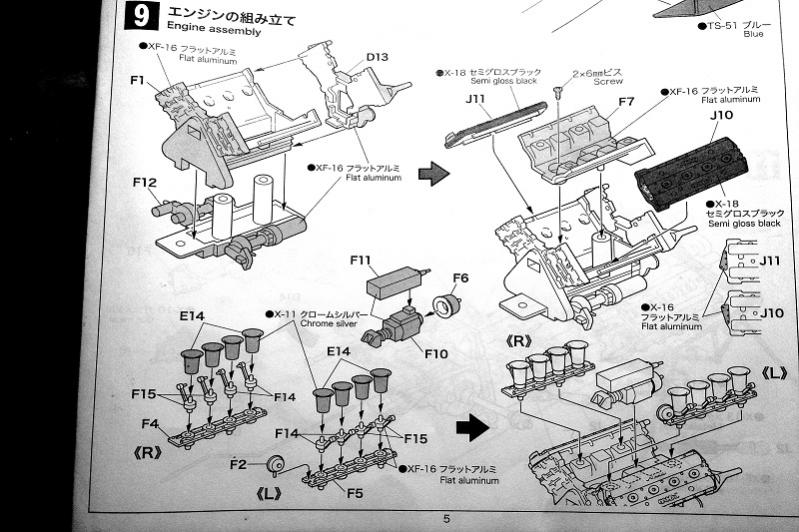

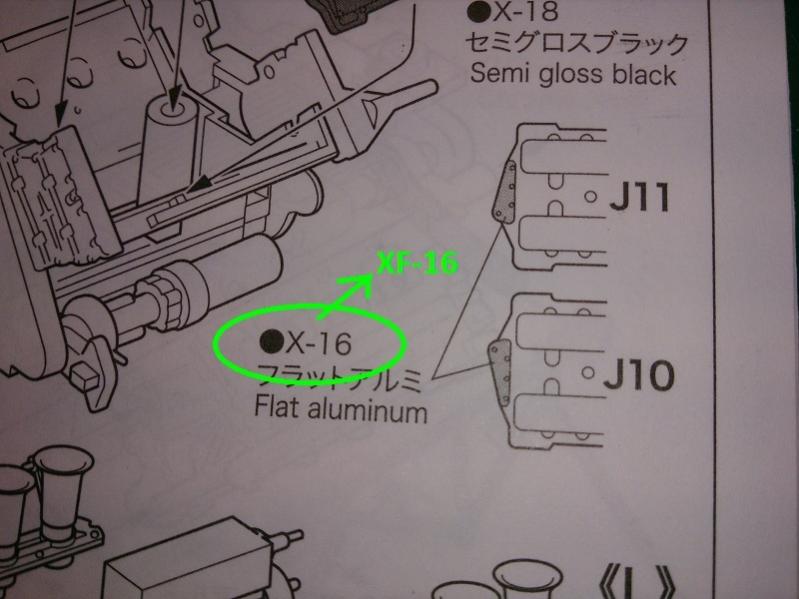

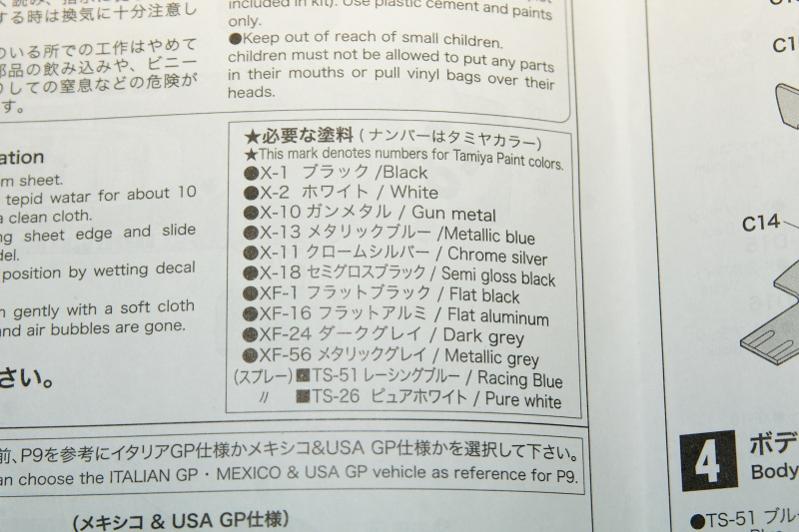

    Hieronder een foto van de beschrijving en dan valt het op dat de twee kleine driehoekjes aan het uiteinde de kleur '' X-16 '' moet krijgen.
    De kleur X-16 is paars!!.
    Het moet gewoon XF-16, flat aluminium zijn, even opletten dus.
    [​IMG]

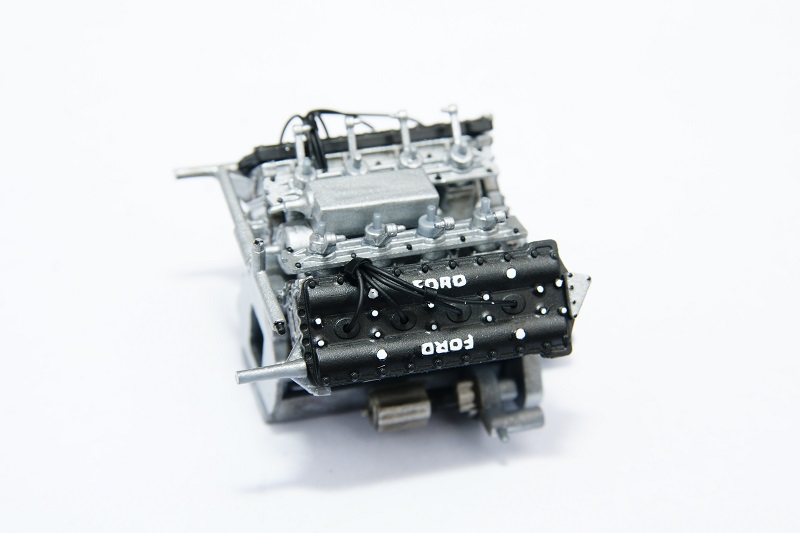

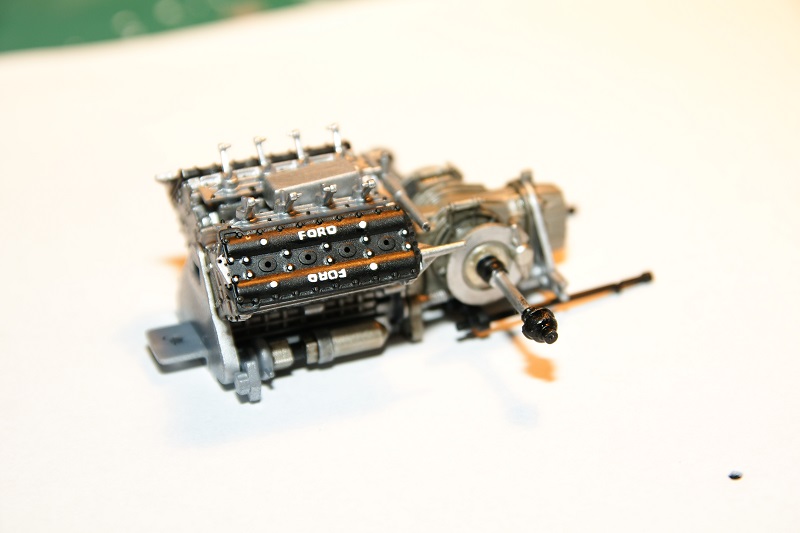

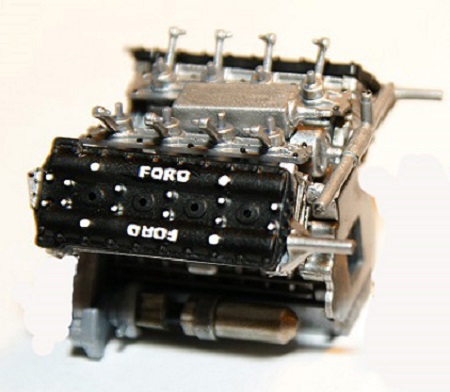

    Vervolgens gewoon het blokje afgemaakt, met dit als resultaat..
    [​IMG]
    In een later stadium ga ik ook nog bougiekabels en doorzichtige brandstofslangetjes aanbrengen maar omdat deze erg kwetsbaar zijn ga ik eerst de versnellingsbak afmaken en erop zetten.
    Als laatste gaan dan de rest van de delen erop.

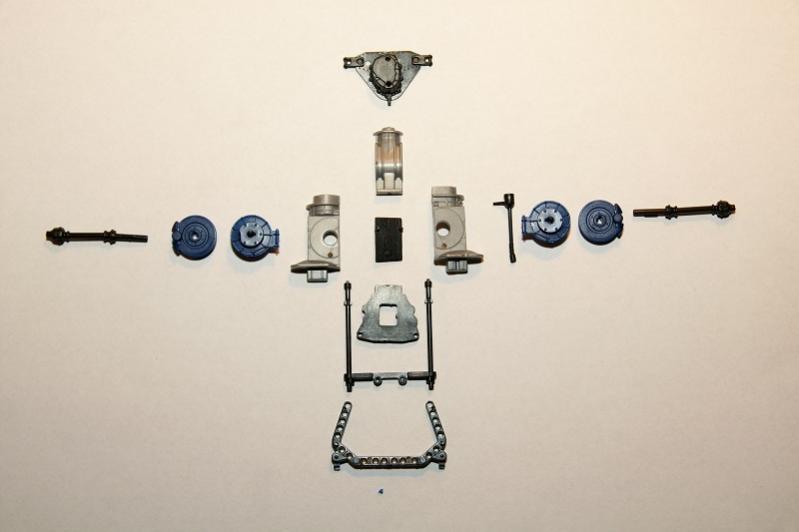

    Dus eerst maar eens de delen van de versn.bak klaar gelegd...
    [​IMG]
    ...en dan zien we een aantal delen met verschillende kleuren.
    Persoonlijk zou ik liever zien dat de fabrikanten het gewoon simpel houden en alle delen in wit leveren.
    Waarom altijd verschillende kleuren??
    Volgens mij zijn de kosten voor een model met één kleur lager dan allemaal verschillende kleuren plastic.
    Nu loop je de kans op kleurverschil en ben je eigenlijk al verplicht om eerst met grijze primer te gaan werken.
    Maar goed het is niet anders.

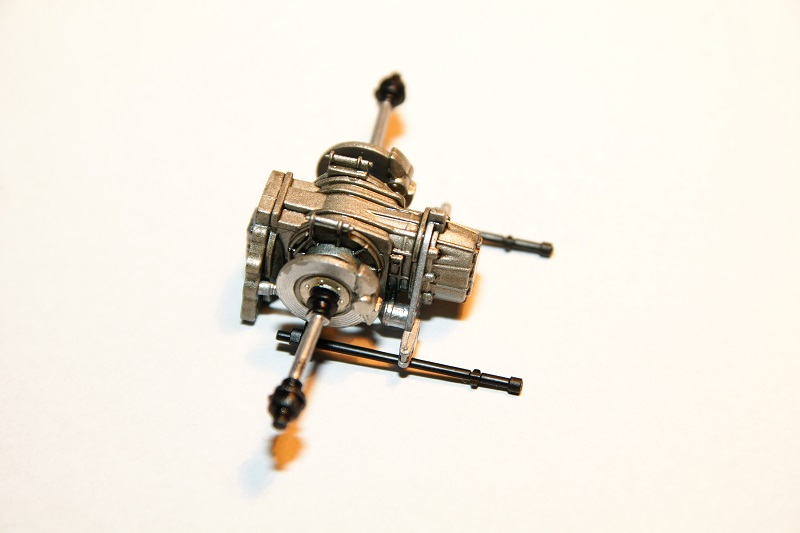

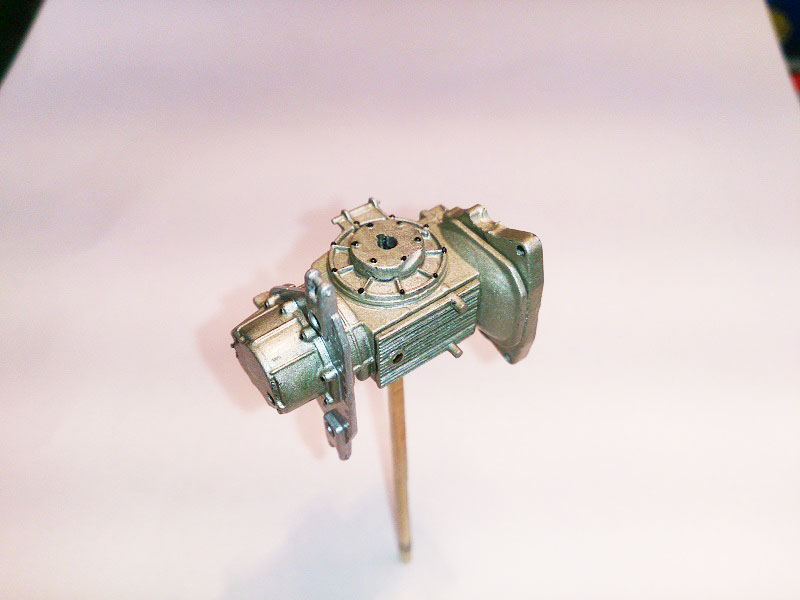

    Uiteindelijk heb ik de versn.bak de kleur ''ijzer'' gegeven.
    Hierover gaat straks nog een wash van Tamiya X-19 smoke om het geheel een wat ''oudere'' look te geven...
    [​IMG]

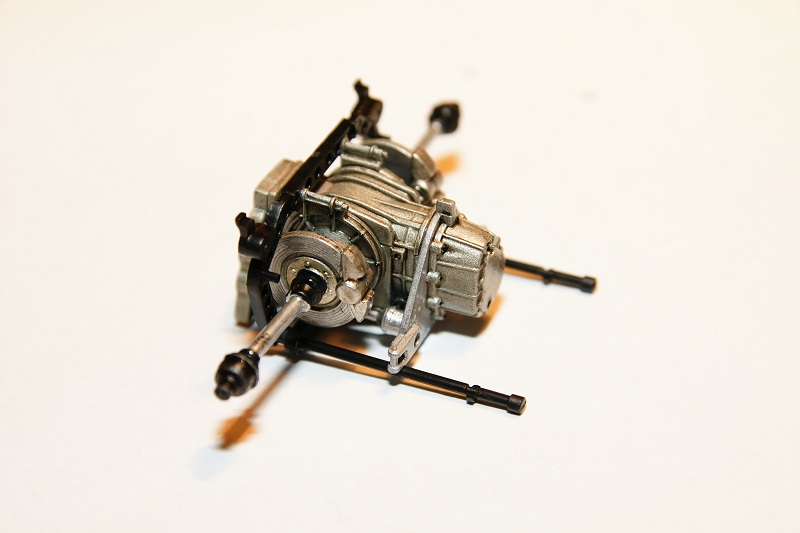

    ...vervolgens de aandrijfassen, remmen en nog een bevestiging beugel aangebracht.
    En voorzien van de wash.
    [​IMG]
    In tegenstelling tot andere modellen zitten hier behoorlijk dunne en kwetsbare onderdelen aan en is het vooral zaak om de onderdelen voorzichtig te monteren.

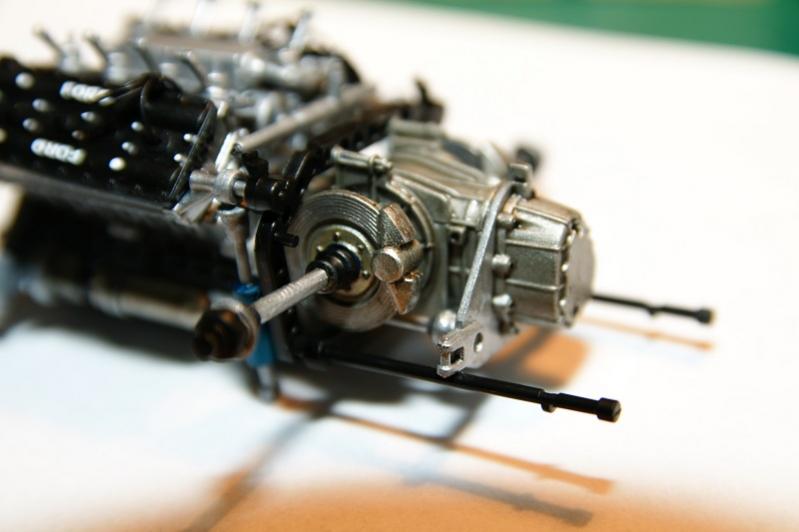

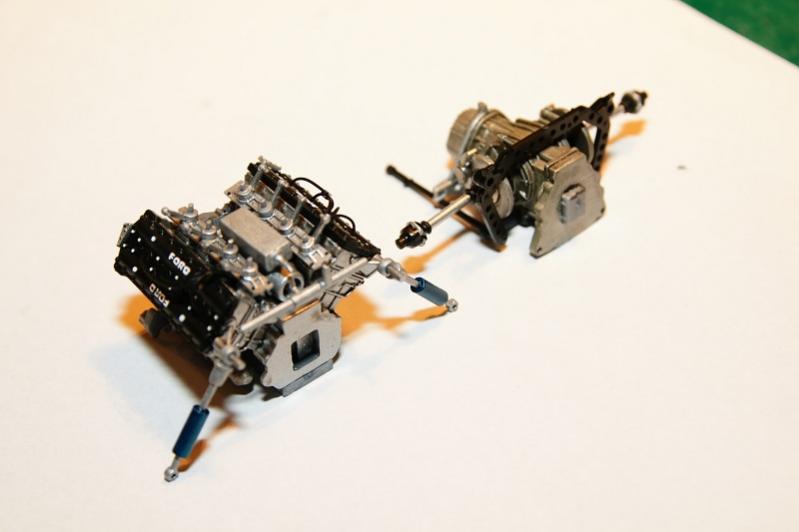

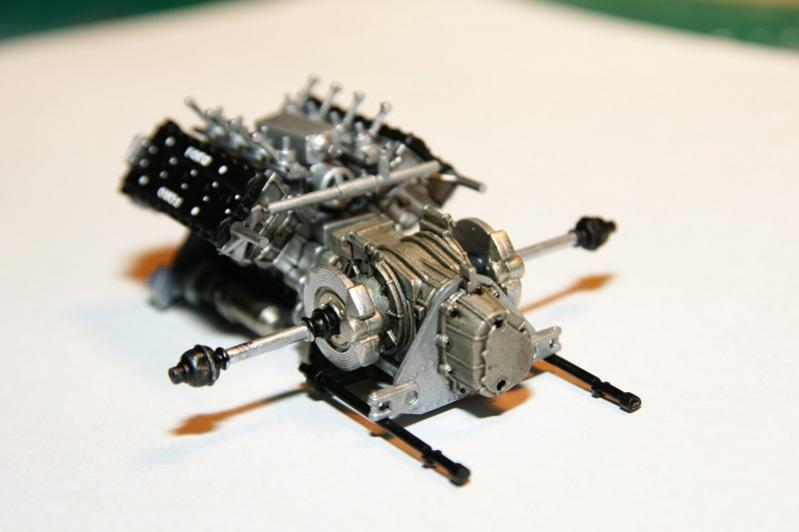

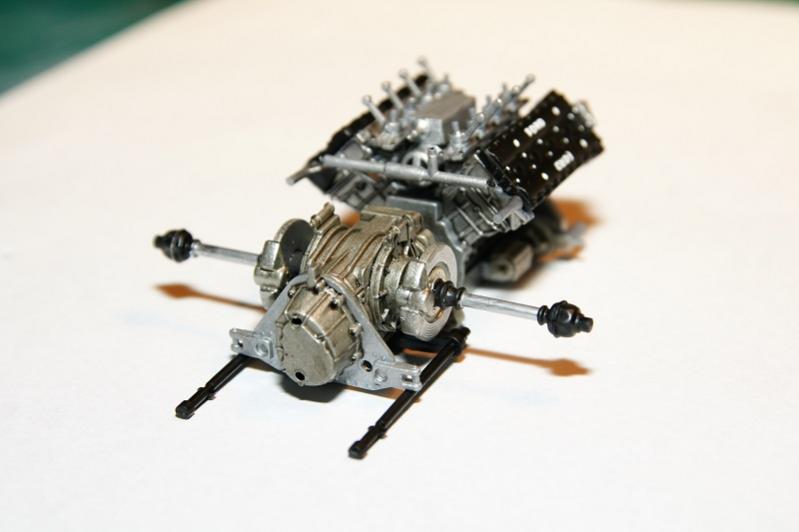

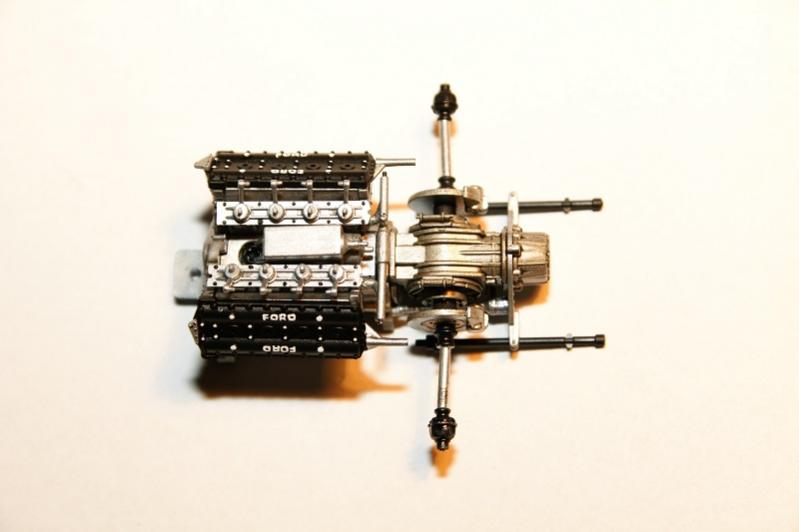

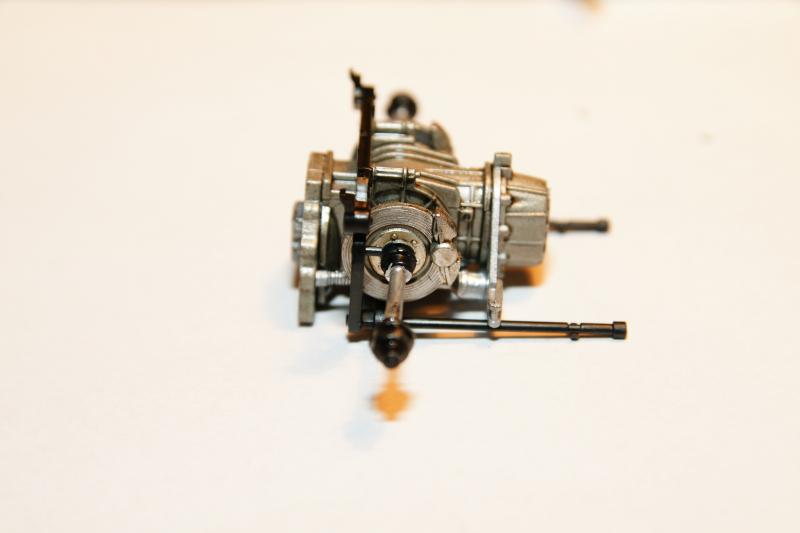

    Hieronder volgen een paar foto's van de motor en versn.bak.
    Gewoon om te zien hoe het zou staan.
    Ze zitten dus nog niet definitief aan elkaar vast.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Hierna de versn.bak helemaal afgebouwd, en nogmaals een hele dunne wash gegeven met smoke, X-19.
    De eerste keer was ik niet helemaal tevreden met het resultaat.
    [​IMG]
    [​IMG]

    Zoals eerder al gezegd komen er ook nog bougiekabels ed op.

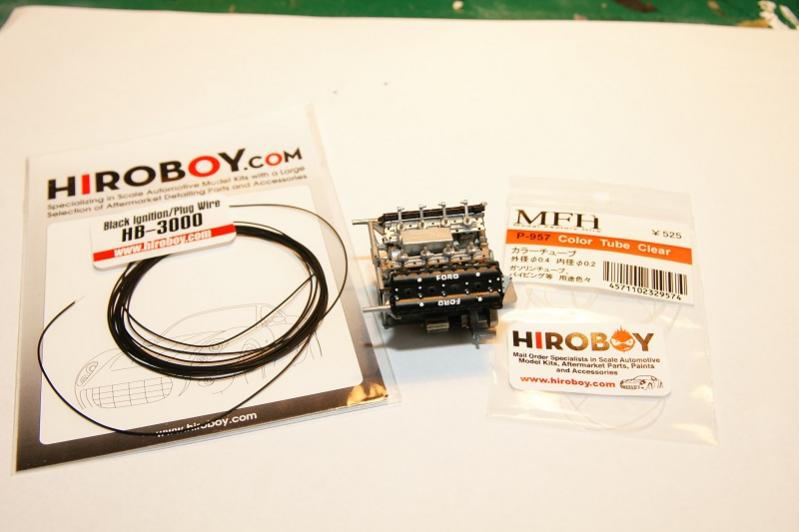

    Ik heb gekozen voor kabels van Hiroboy samen met de doorzichtige brandstofslangetjes.
    [​IMG]
    Deze kabels zijn 0,4 mm dik en de doorzichtige slangetjes hebben een binnendiameter van 0,2 mm !!
    Heel erg klein dus en erg veel werk om ze netjes te monteren.
    Echter het resultaat mag er wezen.

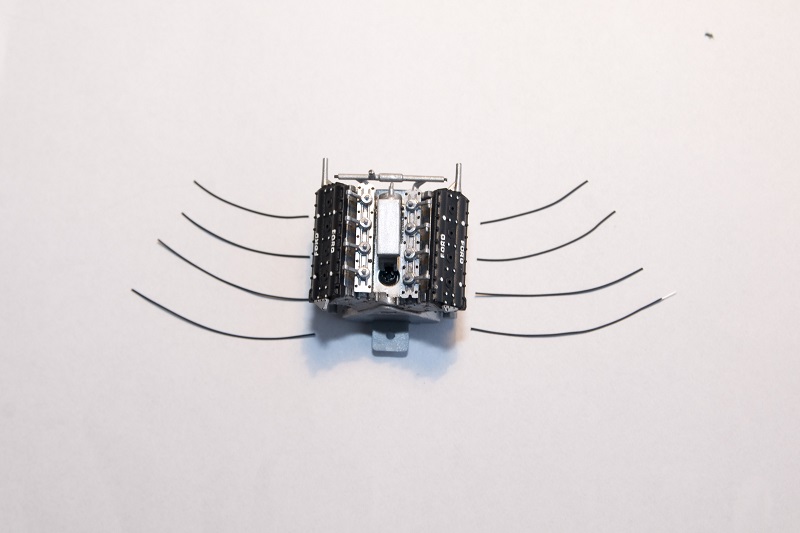

    Eerst maar eens op maat geknipt...
    [​IMG]

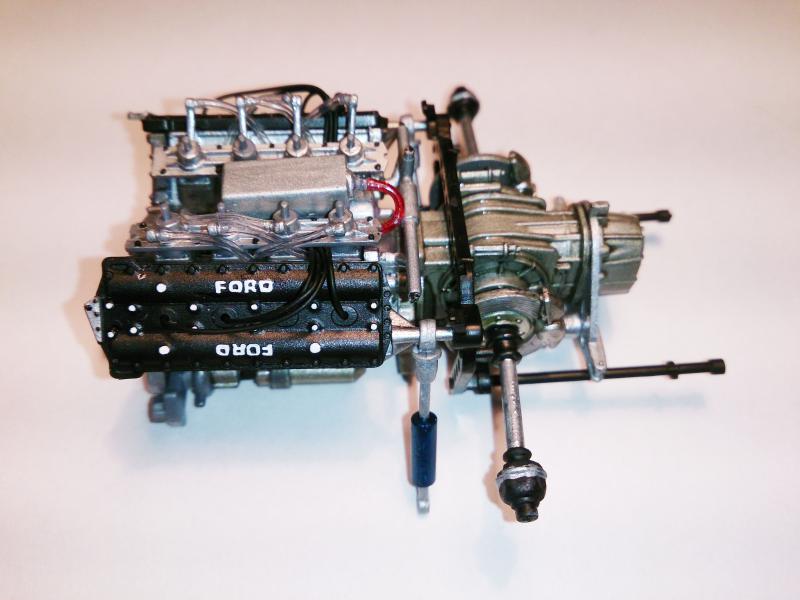

    ...daarna gemonteerd en dan ziet het er zo uit...
    [​IMG]
    [​IMG]
    ...een stuk beter toch? dan zonder.

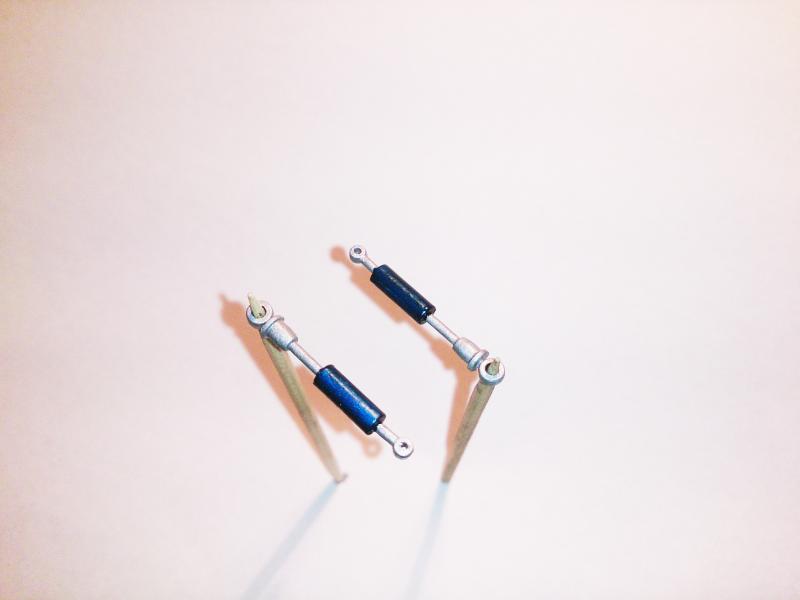

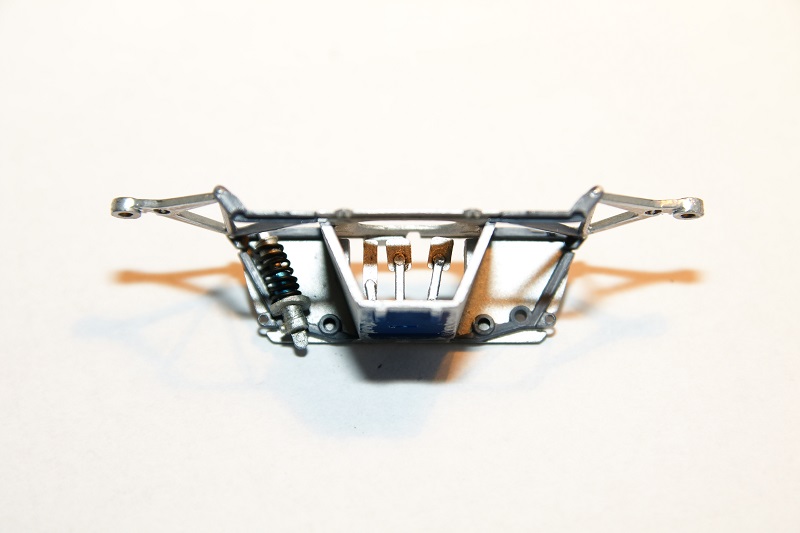

    Daarna ben ik verder gegaan met de schokbrekers achter.
    Bij de schokbrekers miste ik de veren.
    Zo komen ze bij mij niet erg realistisch over.
    Ik was eigenlijk wat te snel met het monteren van deze schokbrekers omdat, toen ik ze erop had zitten ik eigenlijk nog veren had willen maken.
    Iets wat ik bij de voorvering wel heb gedaan.
    [​IMG]
    De schokbrekers zelf zijn aluminium en het demper gedeelte is metallic blauw.

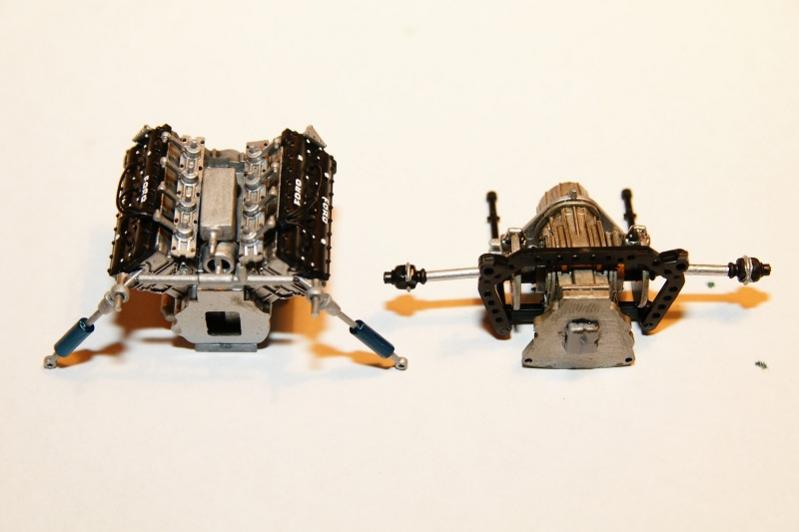

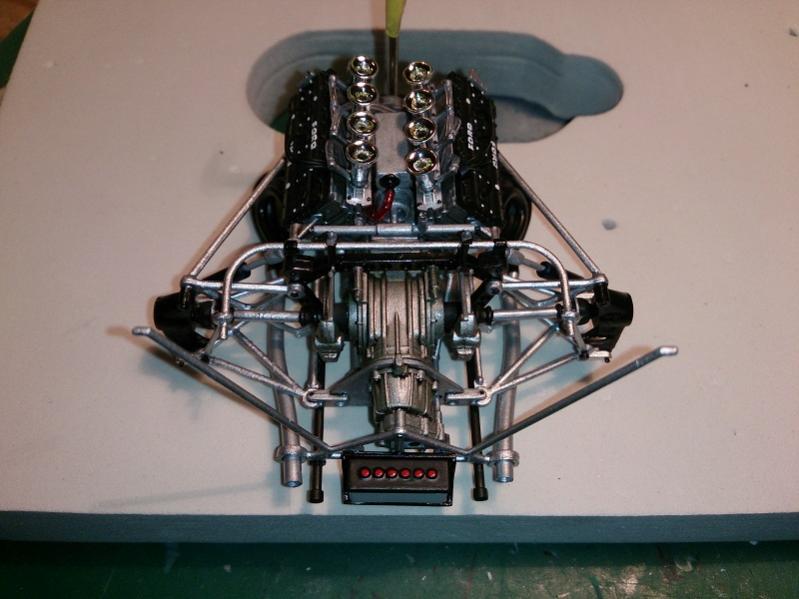

    Vervolgens de schokbrekers gemonteerd en kon ik de motor en versnellingsbak ook aan elkaar vastmaken.
    [​IMG]
    [​IMG]

    ...en het ''huwelijk'' is een feit...
    [​IMG]

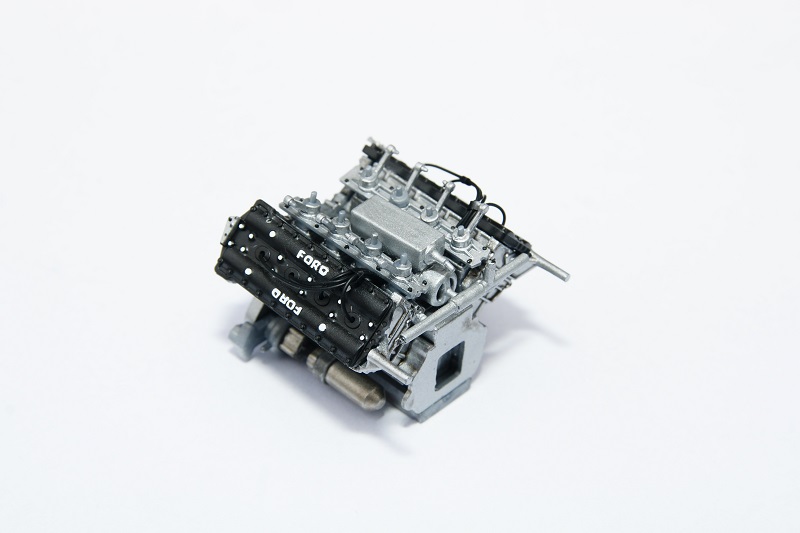

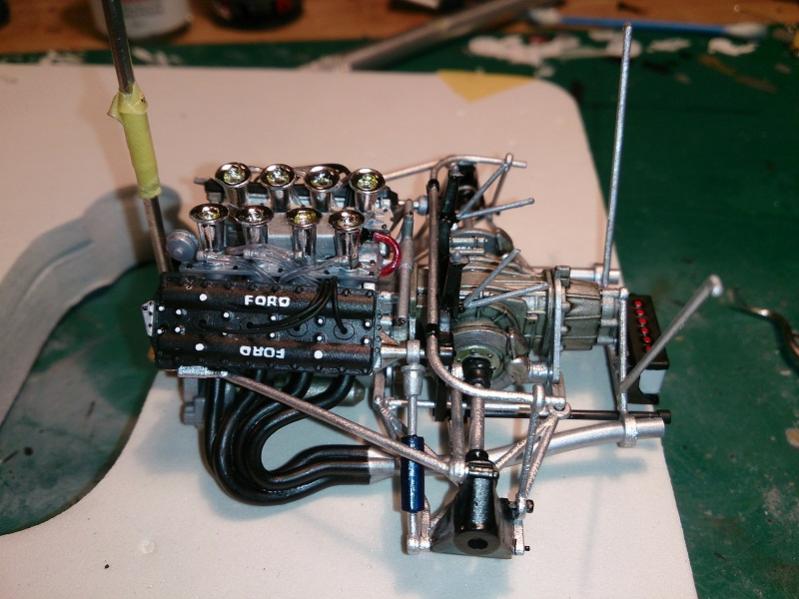

    Als laatste foto in deze update een foto van het blok met de doorzichtige brandstofslangetjes en een rode kabel van de ontsteking gemonteerd.
    [​IMG]

    Tot zover deze update.
    De volgende update gaat over de voorwielophanging en ook het stoeltje krijgt zijn vorm.
    Dat ook de voorwielophanging niet vlekkeloos verliep zien jullie de volgende keer.
    Voornu laat eens weten wat jullie ervan vinden.

    gr. modellmaker

    Laatst bewerkt door een moderator: 17 nov 2015
  10. xxsanderxx

    xxsanderxx

    Lid geworden:
    23 okt 2009
    Berichten:
    1.506
    Locatie:
    Alkmaar
    :worship:

    Gr Sander.

  11. Pjuuuumbumbumbooop

    Pjuuuumbumbumbooop

    Lid geworden:
    19 apr 2014
    Berichten:
    22
    Mooie details :)

  12. Viperbooster

    Viperbooster

    Lid geworden:
    14 mrt 2013
    Berichten:
    34
    Locatie:
    Drenthe
    :banana:ziet er gelikt uit!!

    Dikke prima zeg ik. ga zo door. Ben erg benieuwd na het volgende!!!:worship:

  13. Atlas

    Atlas

    Lid geworden:
    29 jan 2009
    Berichten:
    24
    Locatie:
    Amsterdam
    Dat ziet er netjes uit, mooie details! Dit blijf ik volgen :)

  14. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Hallo medebouwers.

    Na een lange periode van afwezigheid hierbij weer een update van de Lotus.
    Nu de problemen van het niet kunnen uploaden zijn opgelost
    (Robert bedankt!!) kan ik jullie het vervolg van deze bouw laten zien.

    zoals de vorige keer al aangegeven dit keer oa de voorwielophanging, stoel en wat bodywerk.

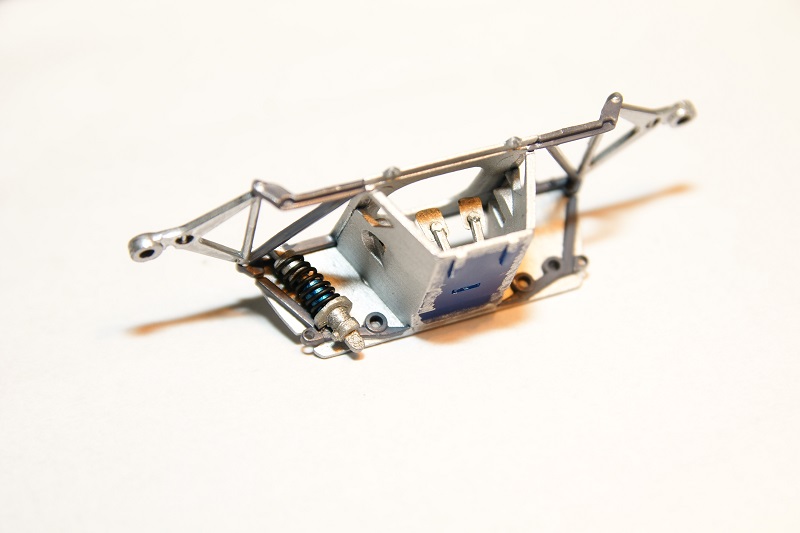

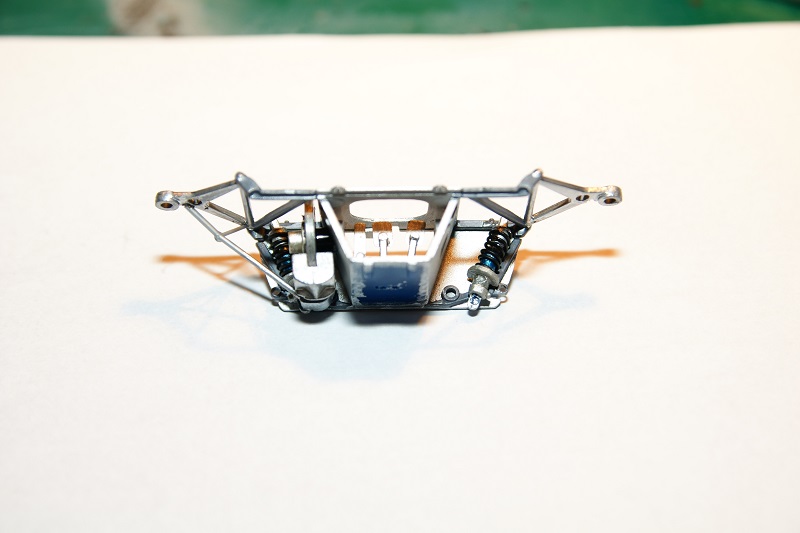

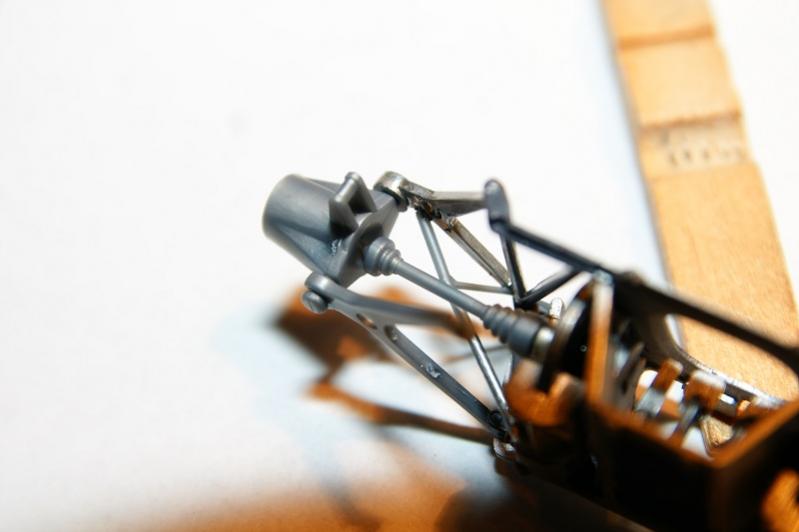

    VOORWIELOPHANGING.

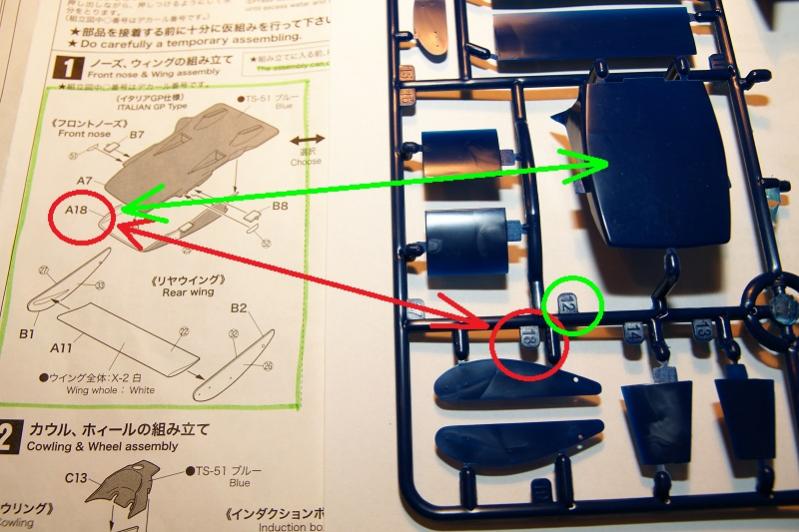

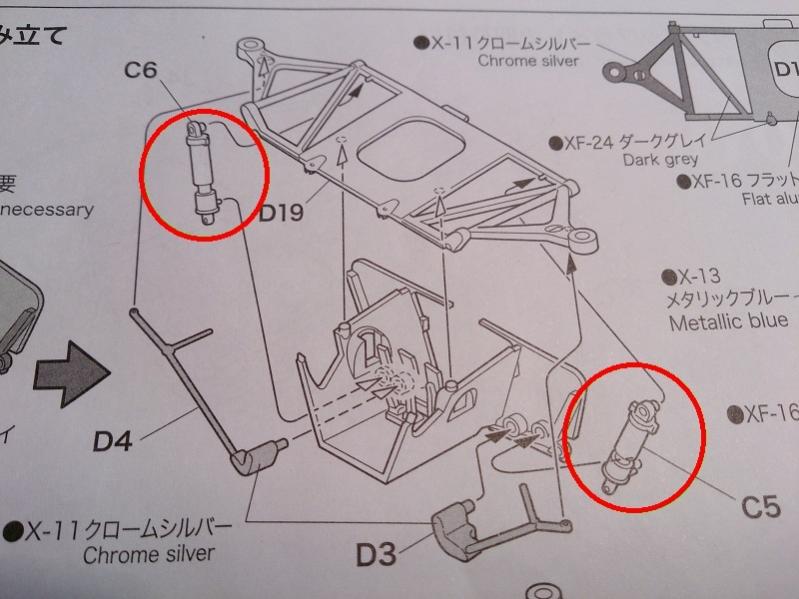

    Nadat ik de beschrijving had doorgenomen bleek er al direct iets niet te kloppen met de onderdelen zelf.
    De bevestiging van de schokbreker bleek niet op de juiste plaats te zitten.

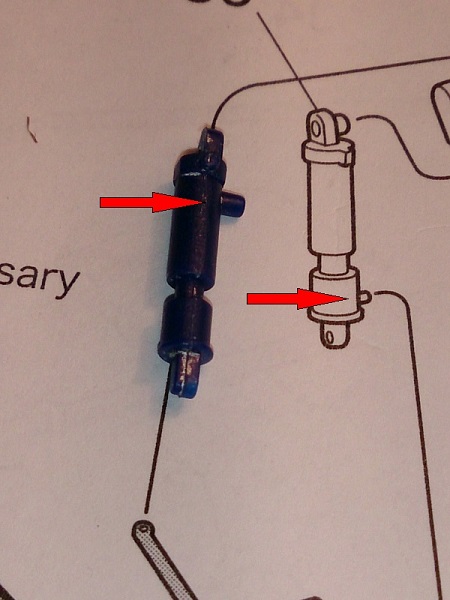

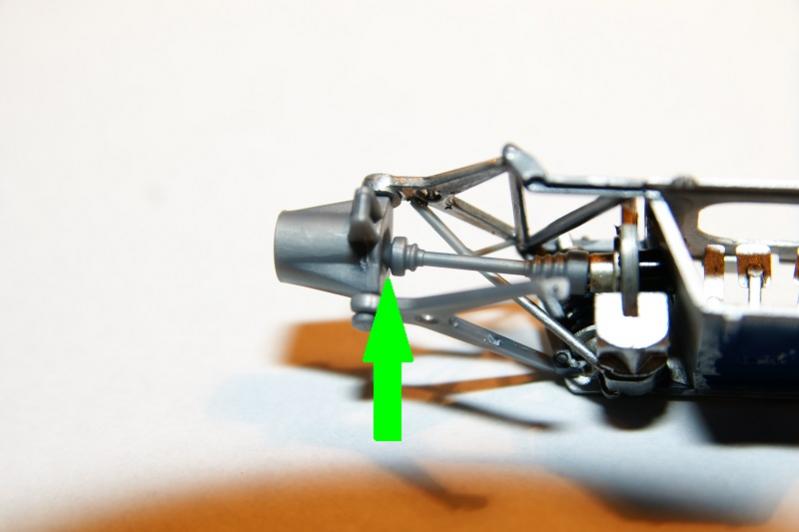

    Hieronder in de cirkel het onderdeel waar het om gaat.

    [​IMG]


    [​IMG]
    Ik heb besloten om de plaats van het pennetje aan te houden.
    het valt toch niet zo op omdat ik ook nog veren hierom wil maken.

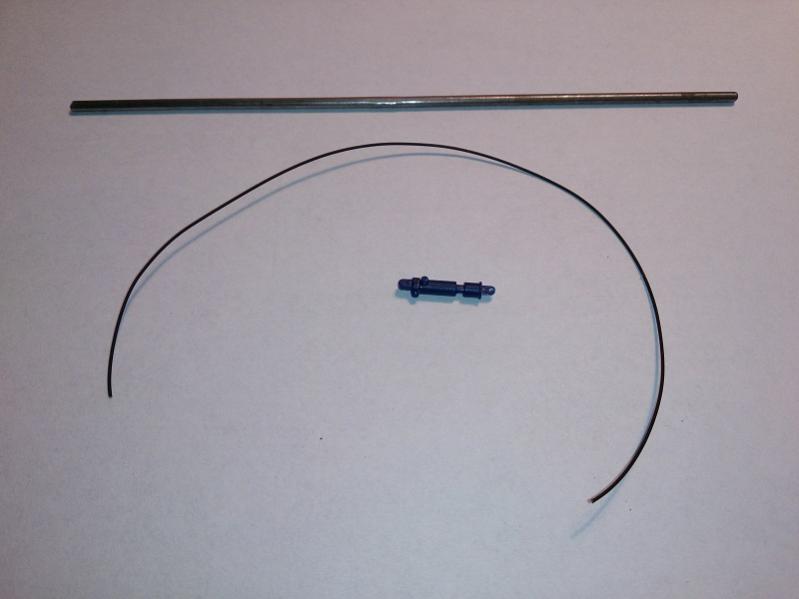

    Voor de veren heb ik een stukje zwart bougiedraad gebruik en een ijzeren staafje.

    [​IMG]

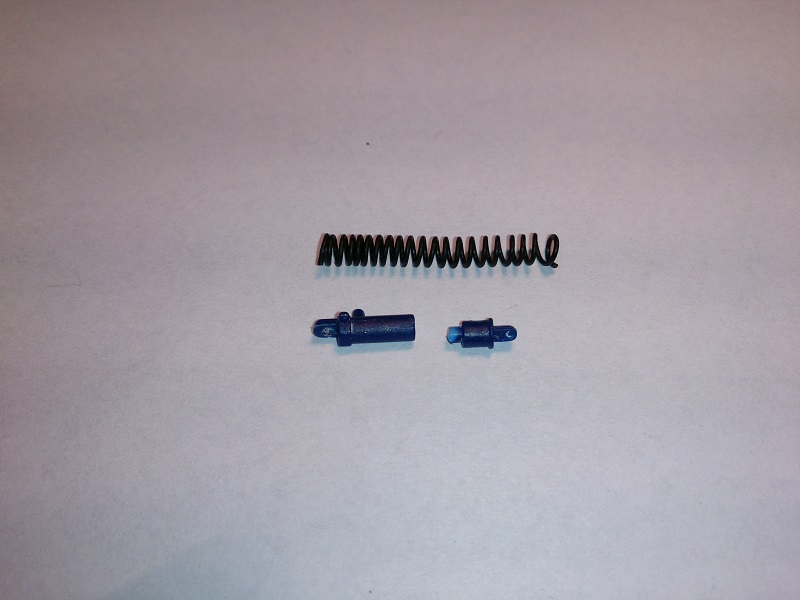

    ...van het draad een veer gemaakt en de schokbreker zelf doorgezaagd.
    [​IMG]
    ...vervolgens alles op maat gemaakt ...
    [​IMG]

    ...en van wat restmateriaal een veerschotel geknutseld.
    [​IMG]

    En de delen gemonteerd...
    [​IMG]
    [​IMG]
    Aardig toch!!
    De andere kant ook al gedaan maar eerst verder gegaan met de remmerij.

    REMSYSTEEM.

    De remklauwen vind ik een aanfluiting.
    Ze zien er absoluut niet realistisch uit.

    [​IMG]
    [​IMG]
    maar goed , hiermee moest ik het doen.

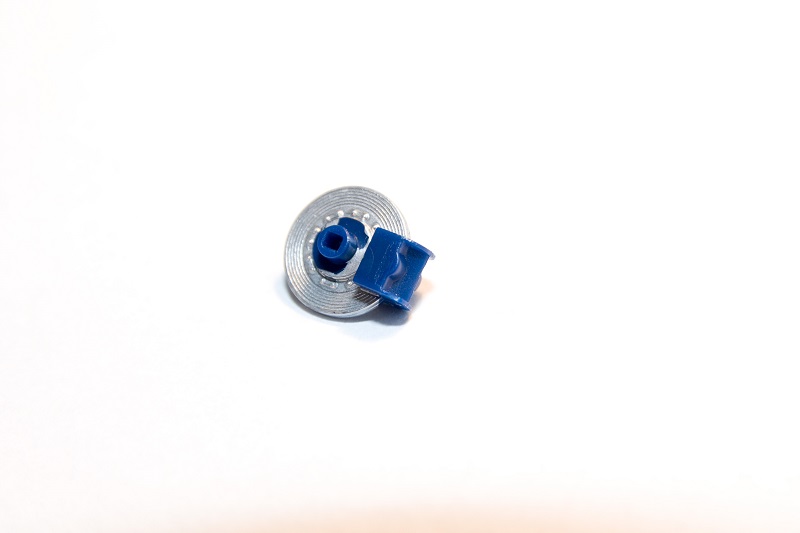

    de schijven geverfd met aluminium en een laagje smoke.
    De klauwen titanium goud.
    (ik zie net dat er een aantal foto's van de zijkanten weg zijn dus hier een paar minder geslaagden!!)
    [​IMG]
    De linker schokbreker ook gemonteerd.

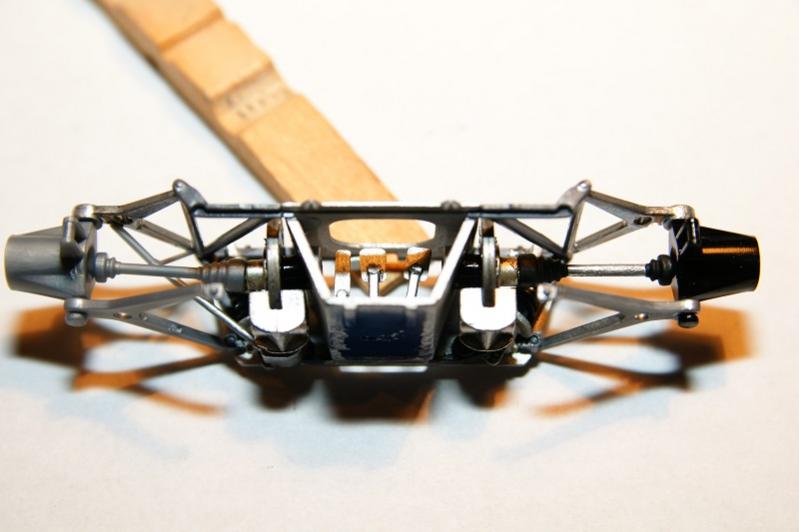

    ...voorwielophanging klaar.
    [​IMG]

    Nadat de remmen erop zaten de fusees met aandrijfassen gemonteerd.
    Ook hierbij bleek de pasvorm verre van perfect.
    De aandrijfassen bleken een paar millimeter te kort te zijn.
    [​IMG]
    [​IMG]

    INTERIEUR.


    Na de voorwielophanging was het tijd om een begin te maken met het interieur.
    Als eerste de stoel maar eens bekleed met stof.
    [​IMG]

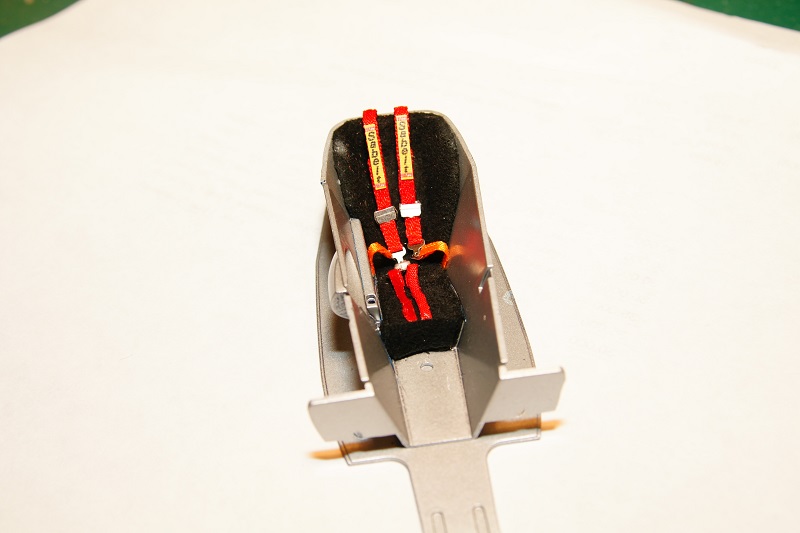

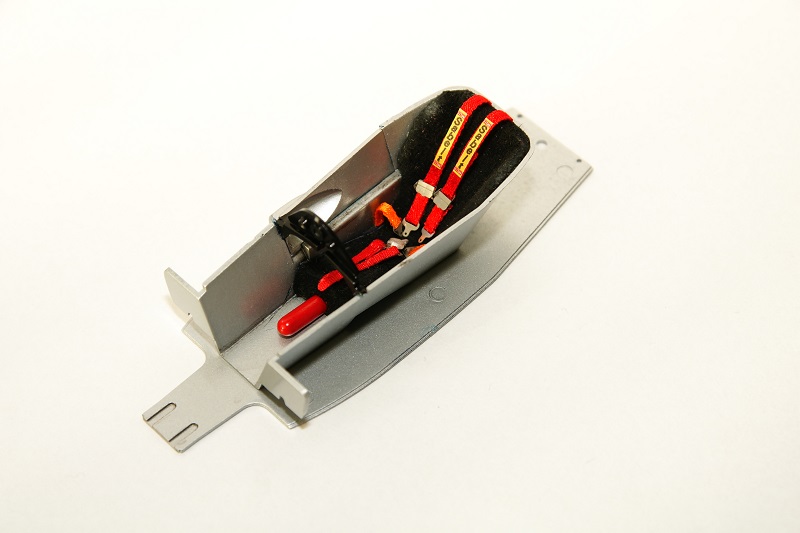

    ...daarna alle cockpit gespoten in aluminium en toen dit droog was alles zaten gebouwd.
    Ook direct maar gordels gemonteerd(voor mij de eerste keer en ging niet helemaal perfect maar voor de eerste keer niet slecht)
    [​IMG]
    [​IMG]

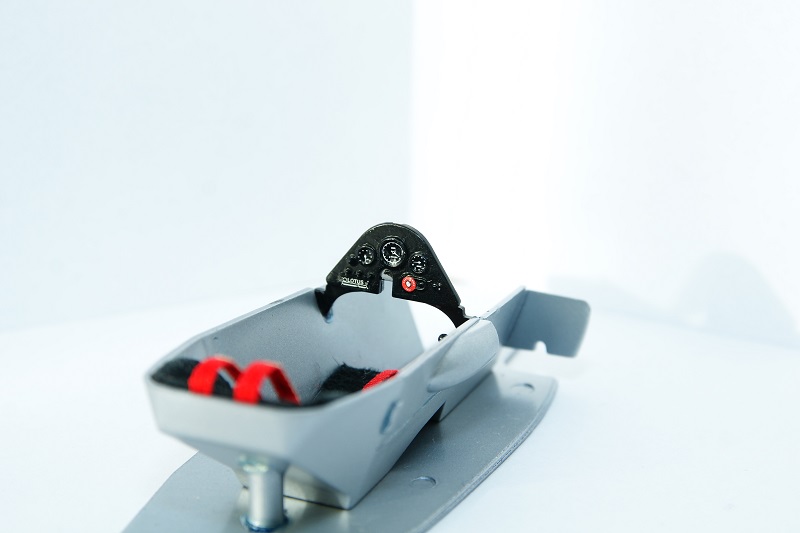

    ...en de tellerpartij gemonteerd.
    [​IMG]
    Zoals in het begin al aangegeven , de decals waren een ramp.
    Erg dik en het duurde erg lang voordat ze loskwamen van het decal papier.
    Ook leek de decalssoftner geen enkele invloed te hebben want hoelang ik ook wachtte er gebeurde vrij weinig.

    BUITENKANT.

    Na het interieur was het de beurt om wat kleur aan te gaan brengen op de buitenkant van de cockpit.

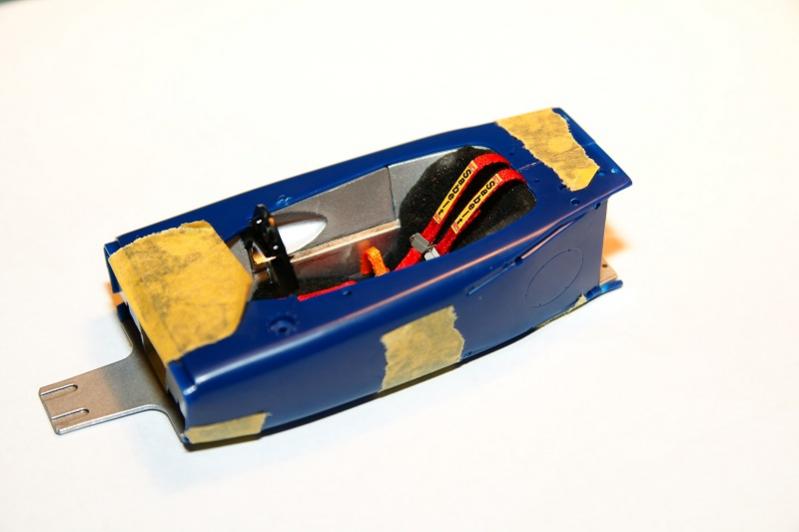

    Eerst even testen of het past...
    [​IMG]

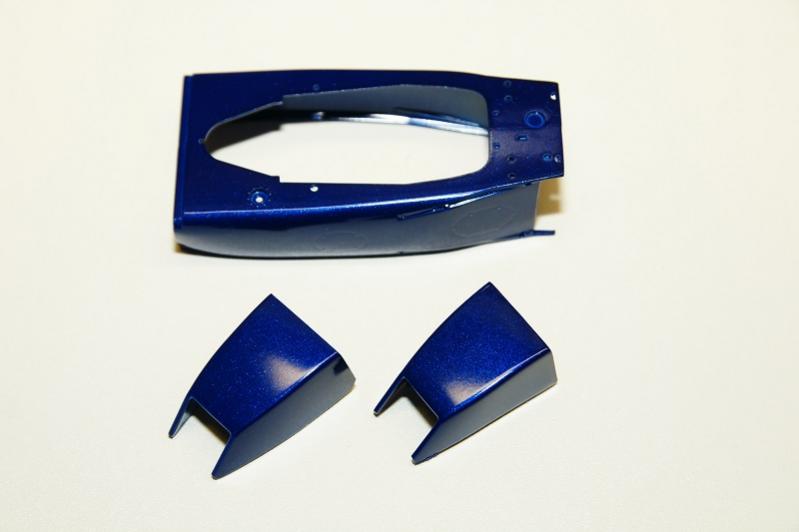

    ... en vervolgens gespoten met TS-51 , Racing blue van Tamiya.
    Gewoon uit spuitbus.

    [​IMG]

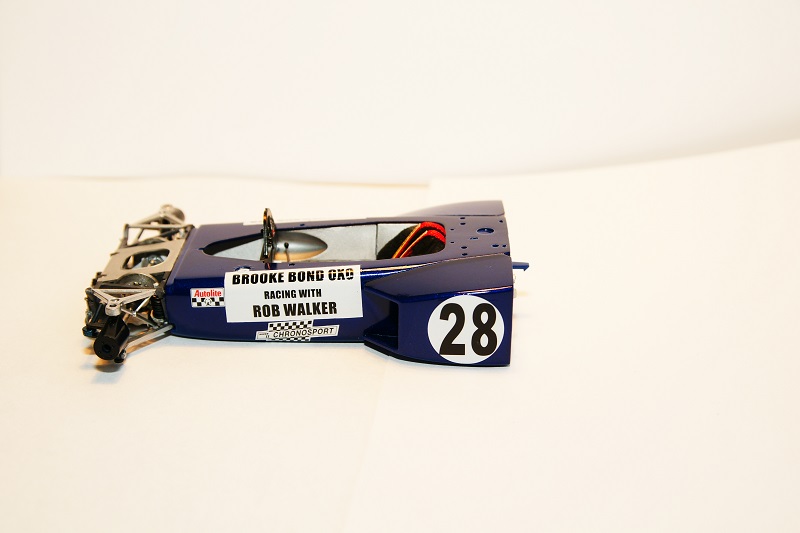

    ...nu nog decals en blanke lak.

    Na het drogen de decals geplakt en blanke lak gespoten.
    [​IMG]
    [​IMG]
    en dan krijgen we.....
    [​IMG]

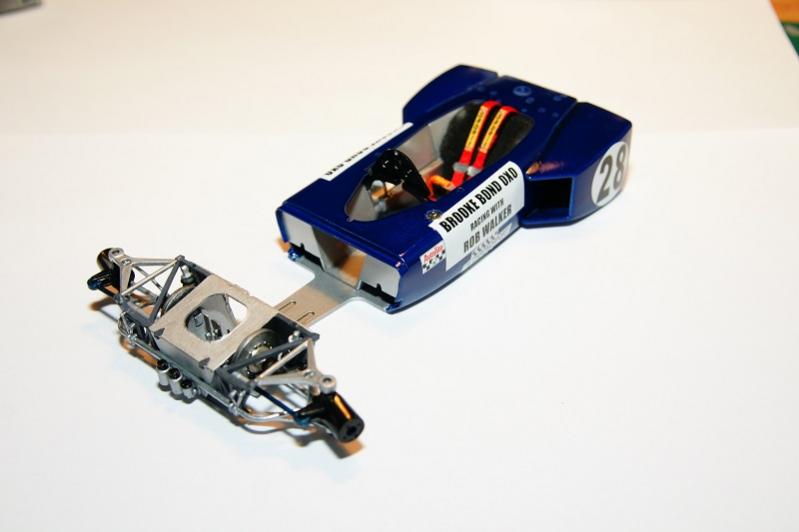

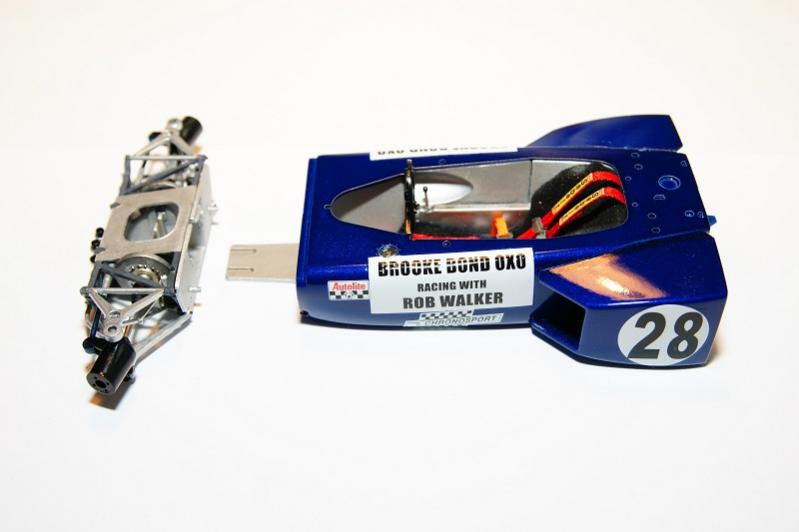

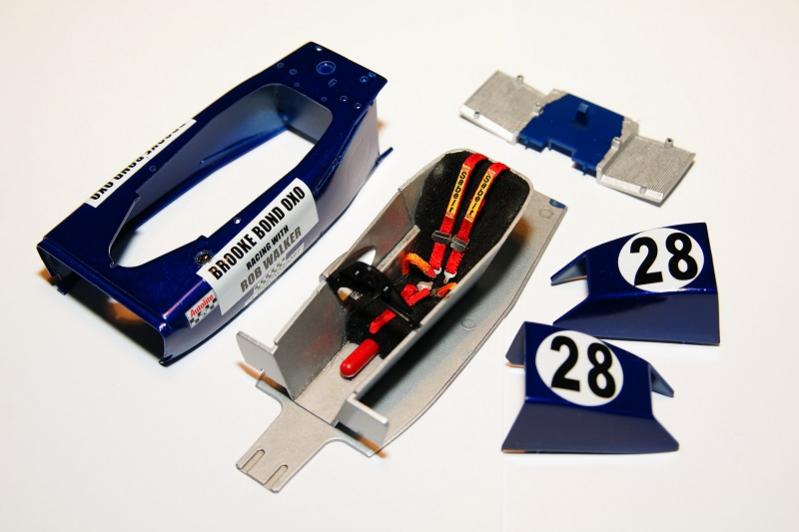

    ...allemaal losse delen welke klaar zijn om gemonteerd te worden.

    Als laatste in deze update laat ik jullie enkele foto's zien van de voorwielophanging en de interieur/cockpit delen gemonteerd.

    In de volgende update komen de hierboven genoemde delen en het motorblokje samen.
    het begint al echt op een auto te lijken maar er is nog wel wat werk aan de winkel.
    En dat de problemen blijven komen zien jullie ook in een volgende update.

    maar goed, genoeg geschreven hier zijn de laatste 4 foto's van deze update.

    Tot een volgende keer.

    gr. modellmaker.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  15. Viperbooster

    Viperbooster

    Lid geworden:
    14 mrt 2013
    Berichten:
    34
    Locatie:
    Drenthe
    hey, modellmaker!!!

    Het ziet er gaaf uit. echt fantastich.
    mooie kleur blauw ook. en die gordels zijn echt nog niet zo beroerd.
    Die remschijven zijn idd beetje benden nivo. maar ziet er uiteindelijk nog redelijk uit. die stoel bekleding met bloem gedaan???

    Die stickers zitter er anders erg goed op, of lijkt dat zo.
    Maar je heb het strak gedaan.

    Ben benieuwd na de volgende Update.

    succes en dikke prima!!!

  16. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    De stoel is bekleed met stof.

  17. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Beste medebouwers,

    Hier alweer een update van de Lotus.
    Dit betreft de een na laatste update want in de volgende zullen de eindfoto's te zien zijn.
    Nadat de voorwielophanging en cockpit zijn afgewerkt dit keer de voorvleugel, wielen en achtervleugel en nog wat ander klein spul.
    En wordt het motorblok aan de cockpit gemaakt.

    Maar goed, nu is het tijd om de foto's te laten zien.

    COCKPITRUIT

    Nu de cockpit zelf klaar is wordt het tijd om het ruitje te gaan monteren.
    Het ruitje zelf is gemaakt van gekleurd plastic en het onderste gedeelte moet dezelfde kleur krijgen als de cockpit zelf.
    [​IMG]

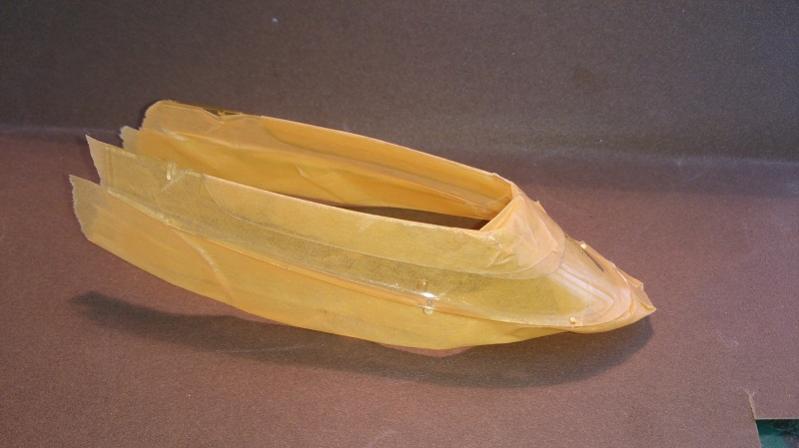

    Dus eerst maar eens goed afplakken...
    [​IMG]
    ...en na een grondige voorbereiding is dit het resultaat.
    [​IMG]
    Ik was even bang dat er kleurverschil zou ontstaan maar dit is gelukkig niet gebeurd.

    ACHTERVLEUGEL

    De achtervleugel is weer zo'n dingetje wat niet helemaal is gelukt.
    Er zitten namelijk diverse kleuren frames met onderdelen in de doos.
    Het frame met de onderdelen van de vleugel is van blauw plastic.
    Zoals in het begin van deze bouw heb ik al aangegeven dat ik niet snap dat de fabrikant niet gewoon alles in het wit doen.
    Wanneer een onderdeel wit moet worden en het is blauw plastic dat is dat volgens mij vragen om problemen.
    Zo ook in dit geval.

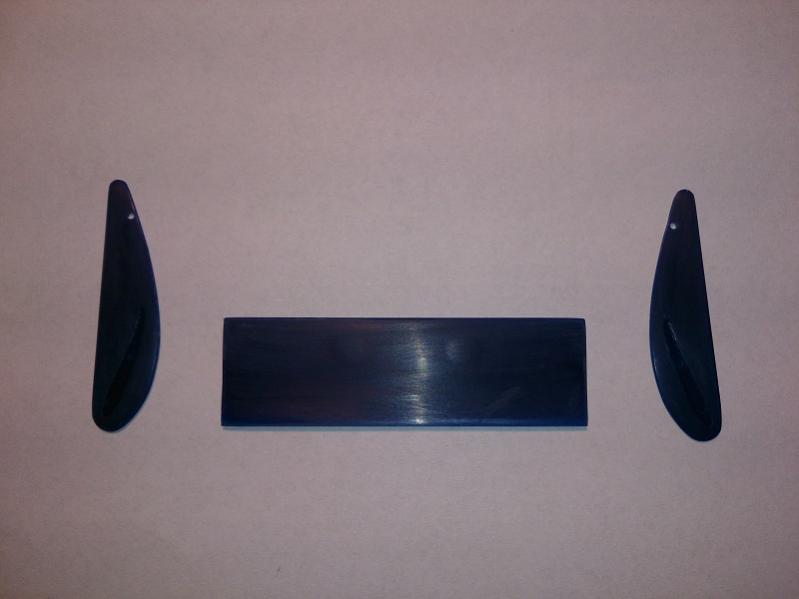

    Dit zijn de onderdelen in kwestie...
    [​IMG]
    Nadat ik de delen had geschuurd, geprimerd en had gespoten in wit zag het er als volgt uit...
    [​IMG]
    Ook nadat ik de decals erop had gezet was ik uitermate tevreden met het resultaat.
    Deze tevredenheid verdween echter snel toen ik de blanke lak erop spoot.
    Heel voorzichtig en met meerdere dunne lagen leek alles goed te zijn gegaan.

    Echter na het drogen van de blanke lak zag ik iets blauws verschijnen!!!
    Dit bleek het blauwe plastic te zijn, ggrrr..
    [​IMG]
    [​IMG]

    ...er was niets meer aan te doen , de blanke lak zat er goed op en ik was daarmee dan ook tevreden.
    Maar bij deze een oproep aan alle fabrikanten, GEBRUIK WIT PLASTIC,VOOR ALLES!!

    VOORVLEUGEL

    Na het debakel van de achtervleugel maar eens begonnen aan de voorvleugel.
    De bouw zelf zou geen problemen geven omdat deze gewoon blauw moet.

    Maar......de bouwbeschrijving klopte weer eens niet.
    De nummers van de onderdelen waren verkeerd.
    [​IMG]
    Eerst geprimerd...
    [​IMG]
    (samen gedaan met de cockpit delen)

    Daarna voorzien van een paar lagen TS-51 Racing Blauw.
    [​IMG]
    [​IMG]

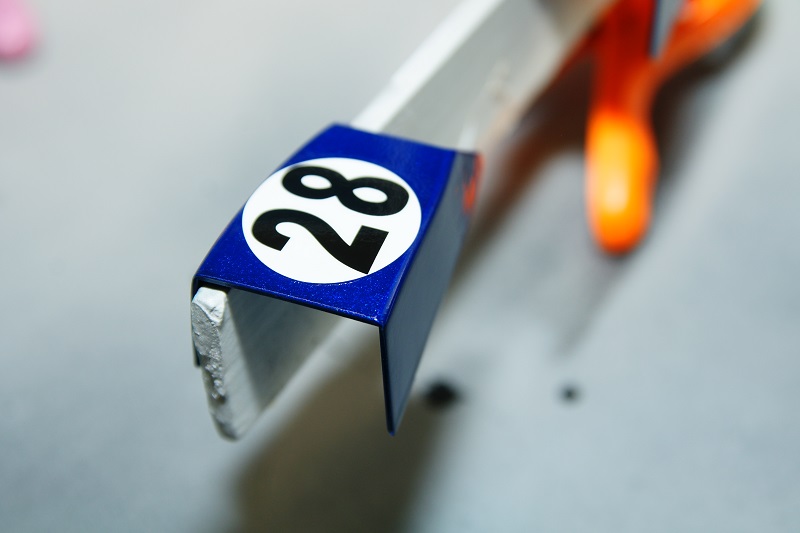

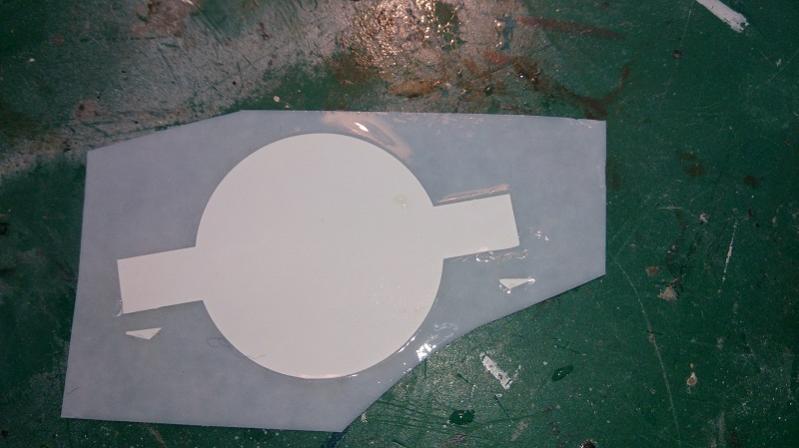

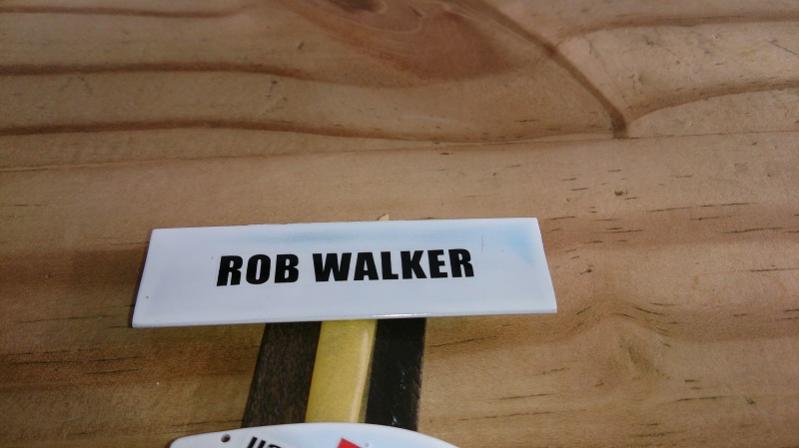

    De decals op de voorvleugel heb ik iets aangepast omdat de decals erg dik zijn had ik weinig vertrouwen in de grote decal.
    Deze heeft twee kleine hoekjes die omgevouwen moeten worden.
    Ik heb deze hoekjes verwijderd, deze worden wit geverfd.
    [​IMG]
    [​IMG]
    De voorvleugel en achtervleugel krijgen even rust en ben ik verder gegaan met het motorblok.
    Aan het blok zelf moet de wielophanging en de steun voor de vleugel gemonteerd worden.
    Ik zal niet alle delen los laten zien maar een paar foto's van een compleet afgewerkt blok omdat er nogal veel stangen en steuntjes gemonteerd moeten worden.

    !!! veel gepriegel en enige ervaring is gewenst !!!!!

    [​IMG]
    [​IMG]
    accu ook al gemonteerd.

    [​IMG]
    Blok zelf is nu klaar...

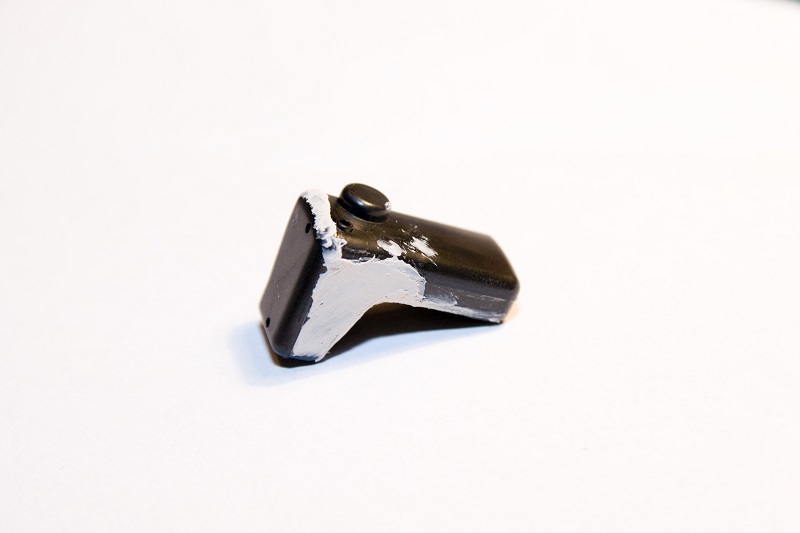

    ...benzinetank bestaat uit twee delen en na het lijmen ontstaat er een naad...
    dus weg schuren en plamuren voordat deze mat zwart wordt.
    [​IMG]
    ...en dan wordt het tijd om de motor samen te brengen met het cockpitgedeelte.

    '' HET HUWELIJK ''

    We beginnen met het voorste gedeelte...
    [​IMG]
    ...en nemen het motorblokje...
    [​IMG]

    ...en pakken het bijgeleverde schroefje...
    [​IMG]
    ...en voila!!
    [​IMG]
    [​IMG]
    [​IMG]

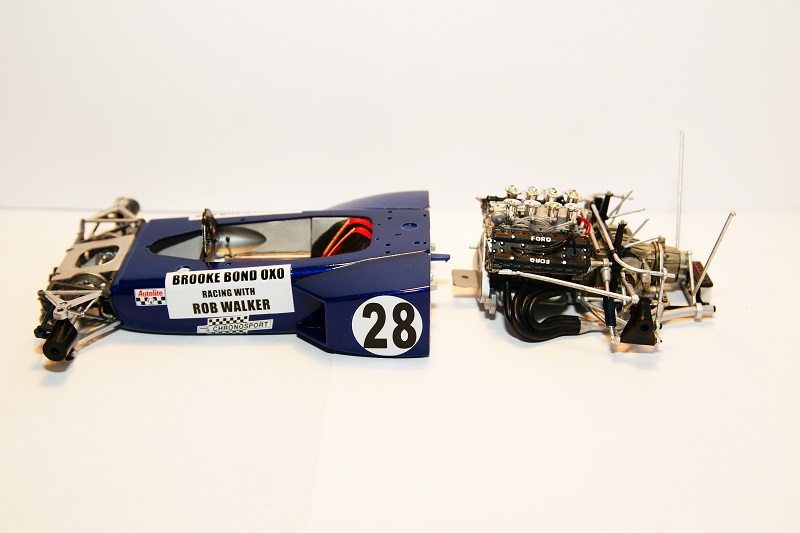

    De motor zit vast en het begint nu al echt op een auto te lijken.
    Vervolgens de wielen aangepakt...
    [​IMG]
    Aan de banden zelf niks gedaan, het hart van de velg gun-metal X-10 geverfd en de centrale moer Titanium goud X-31.
    De velgrand een beetje opgepoetst.

    [​IMG]
    Klaar voor montage.
    [​IMG]

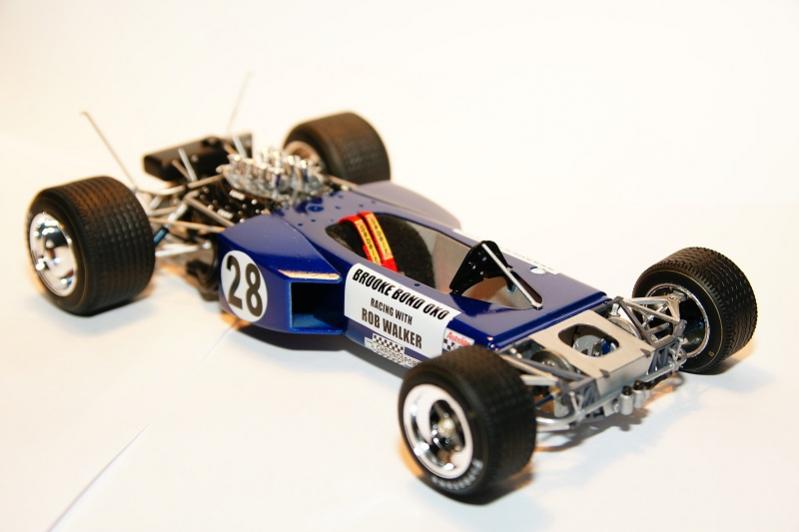

    Als laatste in deze update zet ik de wielen er nog onder en dan moet dat het even zijn voor dit keer.
    De volgende keer zet ik de vleugels erop, cockpitruitje en nog meer klein spul en laat ik jullie de eindfoto's zien.

    Dit zijn de laatste 5 foto's van deze update.

    Bedankt voor het volgen en tot de volgende keer.

    gr. modellmaker.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  18. Mikkie

    Mikkie

    Lid geworden:
    26 feb 2013
    Berichten:
    39
    Hallo,

    Ziet er zeer goed uit!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
    Ben benieuwd naar het eind resultaat.

    Gr, Mikkie

  19. Viperbooster

    Viperbooster

    Lid geworden:
    14 mrt 2013
    Berichten:
    34
    Locatie:
    Drenthe
    Hey,

    Mijn dikke compliment!!
    wat ziet hij er dik uitzeg, super mooi gedaan.
    uitaard heb ik me soms dingen afgevraagd zoals die windowkleuren. maak alles wit dan komt de kleur het moois tot zijn recht. Maar ze zullen er toch een reden voor hebben. in dit geval goede laag witte primer er op en dan hopen dat goed komt.
    Ben benieuwd na de eindfoto's.

    groetjes Benny:D

  20. modellmaker

    modellmaker verslagschrijvers

    Lid geworden:
    25 okt 2012
    Berichten:
    193
    Locatie:
    Drenthe
    Hallo allemaal,

    Hier dan de allerlaatste update van de bouw van de Lotus.
    In deze update krijgen jullie eerst nog een paar foto's te zien van enkele kleine dingetjes en uiteraard ook de eindfoto's.

    Maar goed laten we eerst maar eens zien wat er allemaal nog gedaan moest worden.

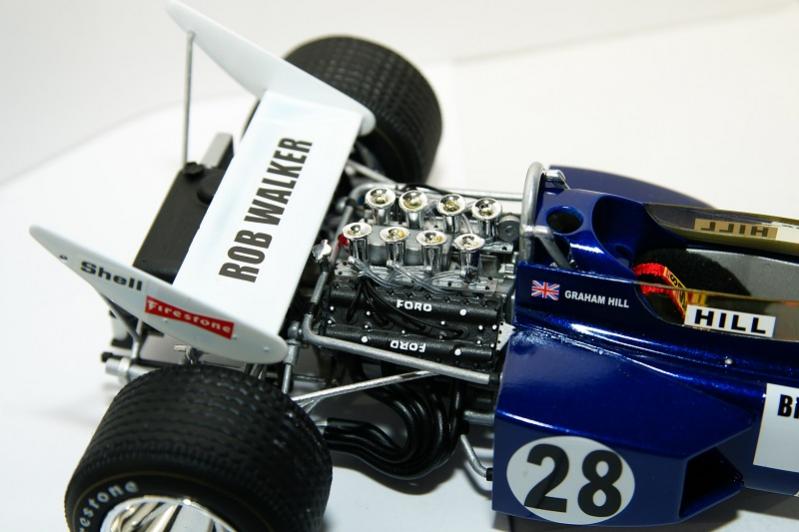

    Om te beginnen heb ik de achtervleugel gemonteerd.
    Alles paste wonderwel erg goed, de achtervleugel viel direct op zijn plaats en de bevestigingspunten kwamen allemaal overeen.

    Verder nog enkele buizen rondom het motorblok aluminium geverfd en alle puntjes op de i gezet.

    [​IMG]
    [​IMG]
    [​IMG]
    Nu alles achter klaar is ben ik verder gegaan met het cockpit ruitje.
    Deze gemonteerd en ook de rolkooi en nog een afdekkapje gemonteerd.
    Decals geplaatst en ook de spiegels een plekje gegeven.

    De spiegels waren nog wel even lastig.
    Omdat ze erg fragiel zijn en erg weinig raakvlak met het ruitje hebben vielen ze er nog wel eens af.
    Uiteindelijk met veel geduld het spiegeltje op zijn plaats gehouden net zo lang tot ze vast zaten.

    [​IMG]
    [​IMG]
    [​IMG]

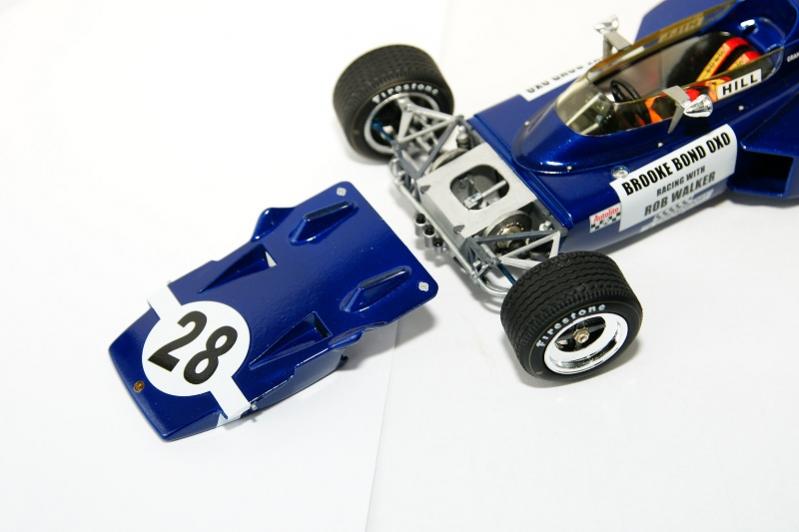

    Zo, de achterzijde en het middelste gedeelte zijn af.
    Dan rest alleen nog de voorvleugel.
    [​IMG]
    Gereed voor montage!!

    EINDFOTO'S

    De bouw zit erop, alle foto's zijn gemaakt en de fouten in de handleiding hersteld.

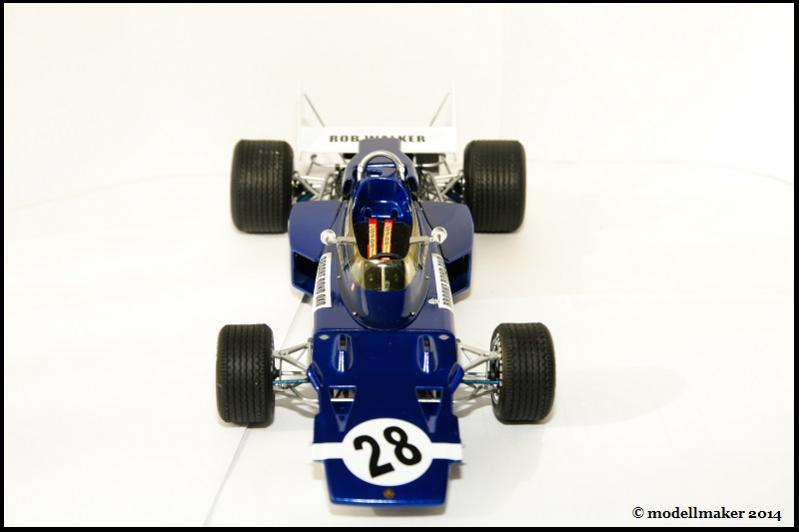

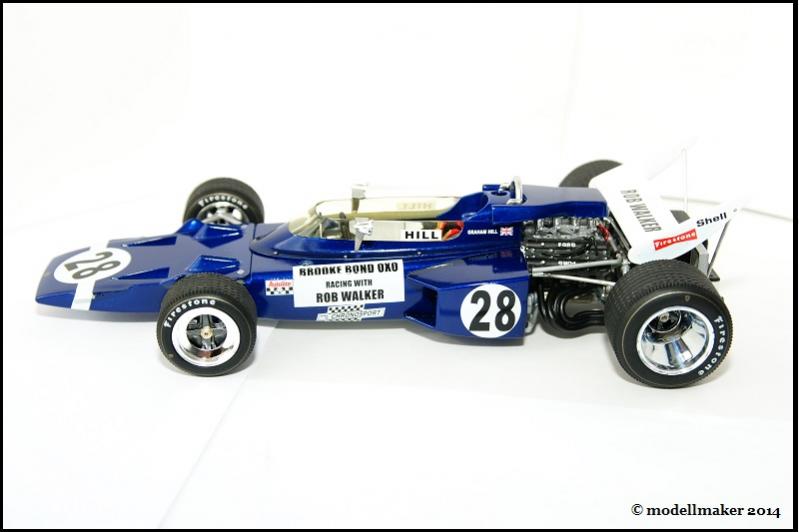

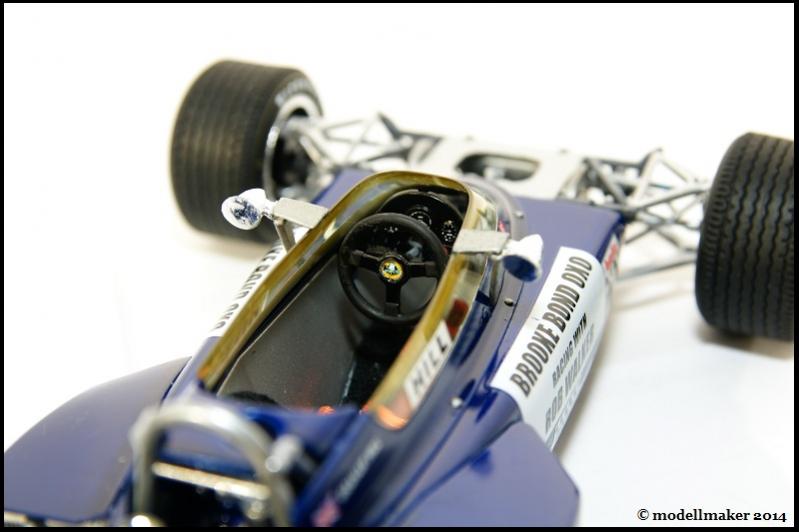

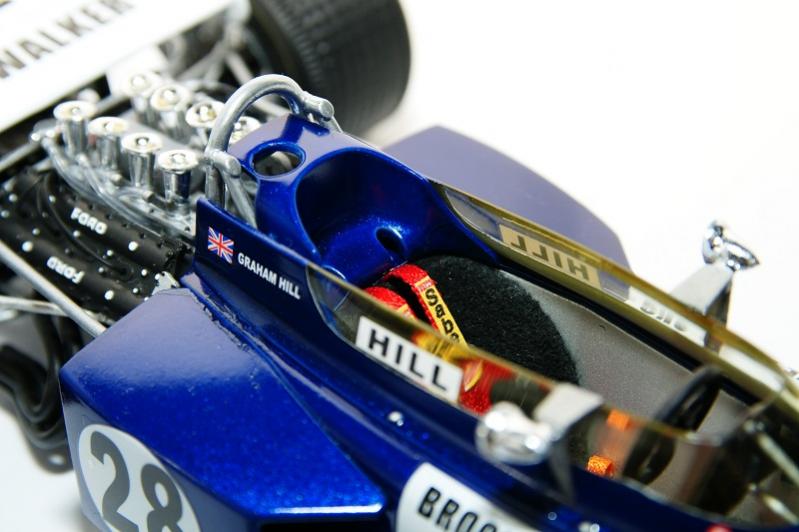

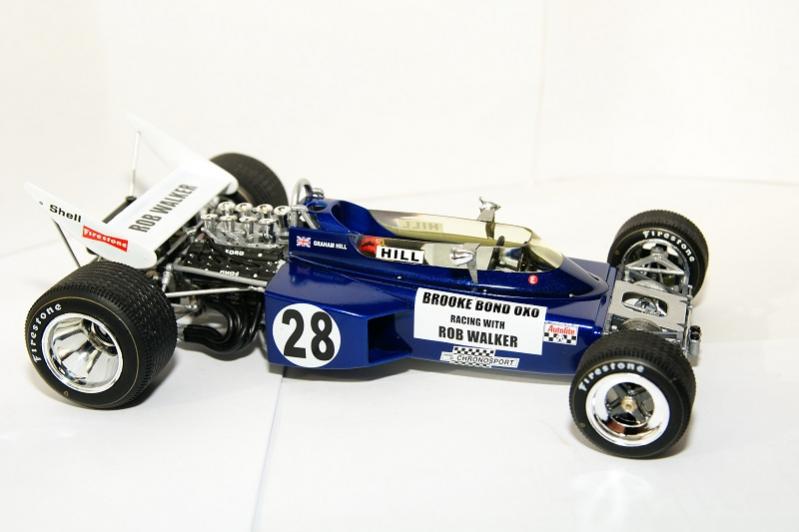

    Dan nu de eindfoto's van dit project.

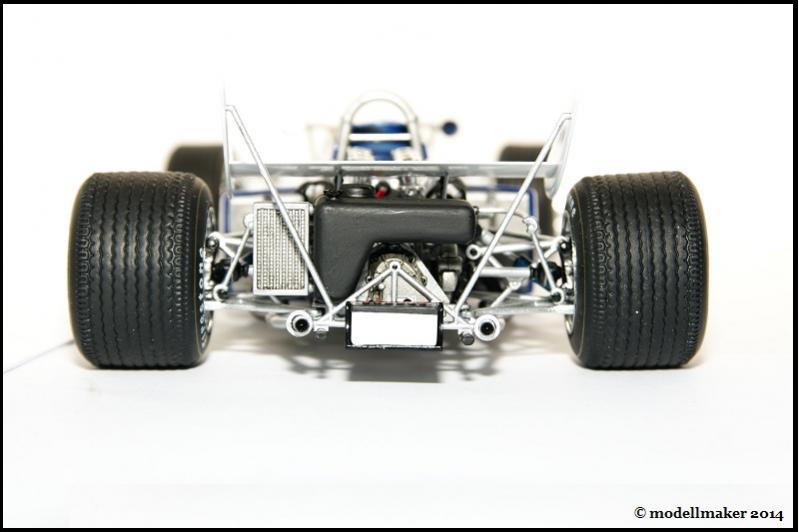

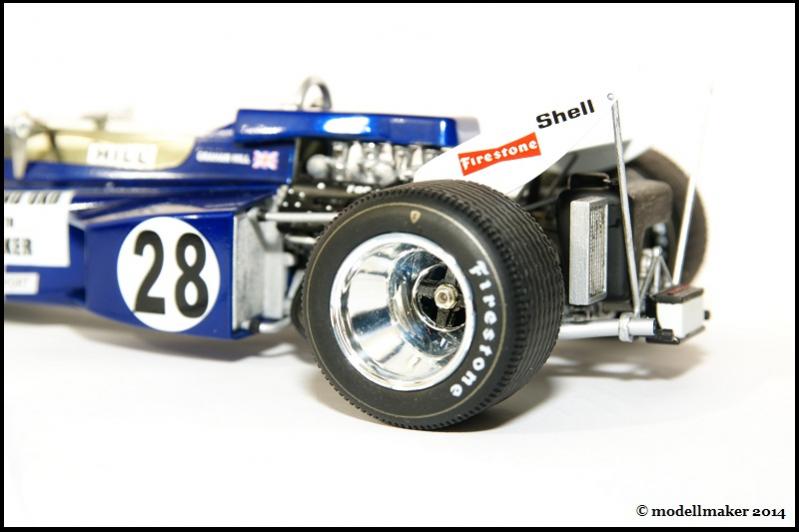

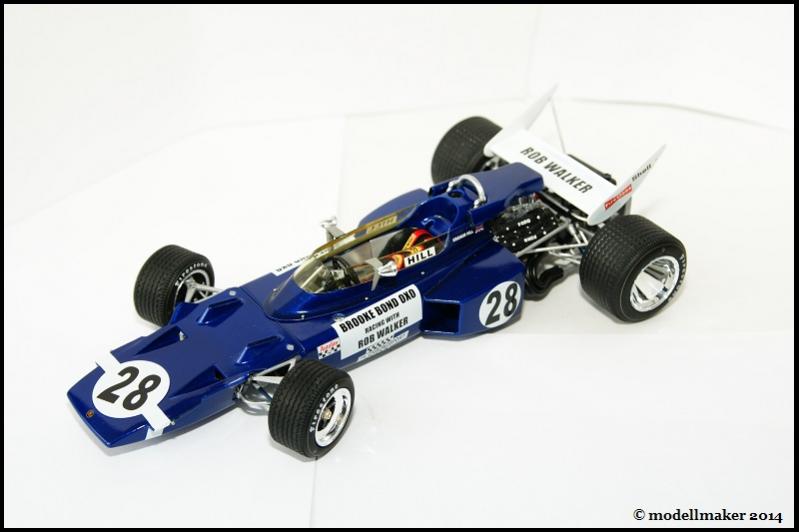

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

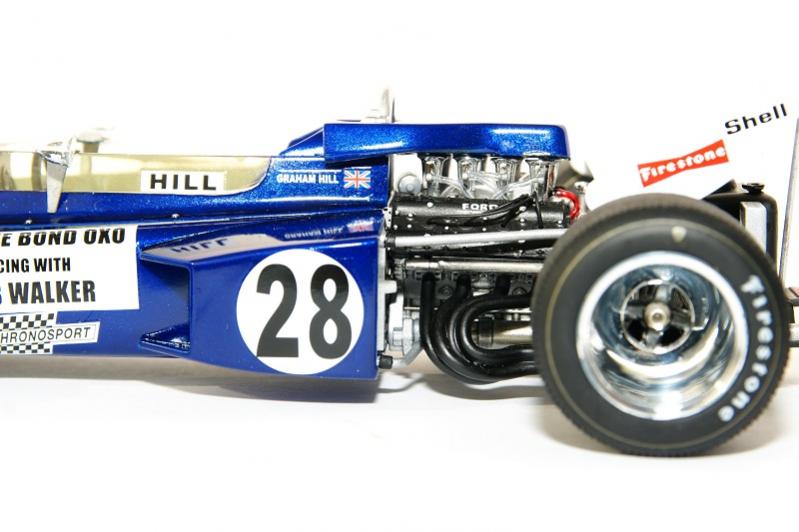

    Zo dit zijn ze.
    Na een lange periode is er een eind gekomen aan deze bouw.
    Ik wil PASCAL en RAPID HOBBY IMPORT dan ook nogmaals bedanken voor het beschikbaar stellen van dit model.
    Mij werd gevraagd om dit model te gaan maken en een eerlijke mening hierover te geven.

    Laten we even terug kijken op het model.

    DOOS.
    * Bij binnenkomst zag de doos er wat oud uit, de doos leek enkele jaren
    op de plank te hebben gelegen omdat hier en daar een deukje zat.

    INHOUD
    * De inhoud zag er goed uit, echter de sprues zaten los in de doos en niet
    allemaal los verpakt in een plastic zakje.
    Persoonlijk heeft dit mijn voorkeur omdat de kans bestaat dat diverse
    delen in elkaar haken en afbreken.
    De sprue's kwamen in verschillende kleuren, niet handig want de
    achtervleugel was blauw plastic terwijl deze wit moet.
    Resultaat hebben jullie kunnen zien.

    * De banden zagen er goed uit, mooi profiel en op de wang van de band
    zaten zelfs logo's voorbedrukt.

    * De decals waren niet fijn, zeer dik karton en het duurde een eeuwigheid
    voor ze waren losgeweekt in het water.
    Ook decal soft had geen enkele invloed.

    * De achtervleugel, achterwielophanging en alles wat aan of op de
    motor/versnellingsbak moet bestond uit dunne stangetjes.
    Veel detail maar ook lastig omdat je erg voorzichtig moest omspringen
    wilde het niet kapot gaan.

    * De schokbrekers zowel voor als achter en de remklauwen voor en achter
    waren een aanfluiting.
    Niet realistisch en enige aanpassing is wel noodzakelijk wil het nog wat
    lijken.

    BESCHRIJVING.
    * De beschrijving is groten deels gebaseerd op die van Tamiya, echter in
    deze beschrijving zaten wel een paar fouten.
    Of dit in alle beschrijvingen voorkomen weet ik niet maar het is wel even
    opletten.
    De kleurcodes zijn van Tamiya.

    EINDCONCLUSIE.
    * Mooie kit
    * Fragile achterwiel/-vleugel ophangingen.
    * Beschrijving niet foutloos en model vraagt enige bouwervaring.

    Het volgende project is al onderweg en betreft een : KAWASAKI ZX-RR 2006 MOTOGP machine.
    Dit betreft een bouw met zeer veel extra's.
    Tzt zal hier ook een verslag van verschijnen.(nog even geduld dus )
    Daarnaast heb ik tussendoor nog een Alfa Romeo 155 DTM gemaakt.
    Dit model zal tzt bij de '' projecten zonder verslag '' komen te staan.

    Bedankt voor het volgen en tot de eerstvolgende update.

    gr, modellmaker

    Laatst bewerkt door een moderator: 17 nov 2015

Deel Deze Pagina
