Een gas installatie v oor in mijn stoom sloep

Ik heb dus een stoomsloep met een stoommachine alleen... Geen gas installatie en brander
de diameter van het Ketelhuis is 10 cm wat kan ik kopen daarvoor,zelfmaken denk ik dat niet wijs is met het gevaar van brand ,denk ik
ik zou graag advies daarover willen en waar zulke dingen te koop zijn

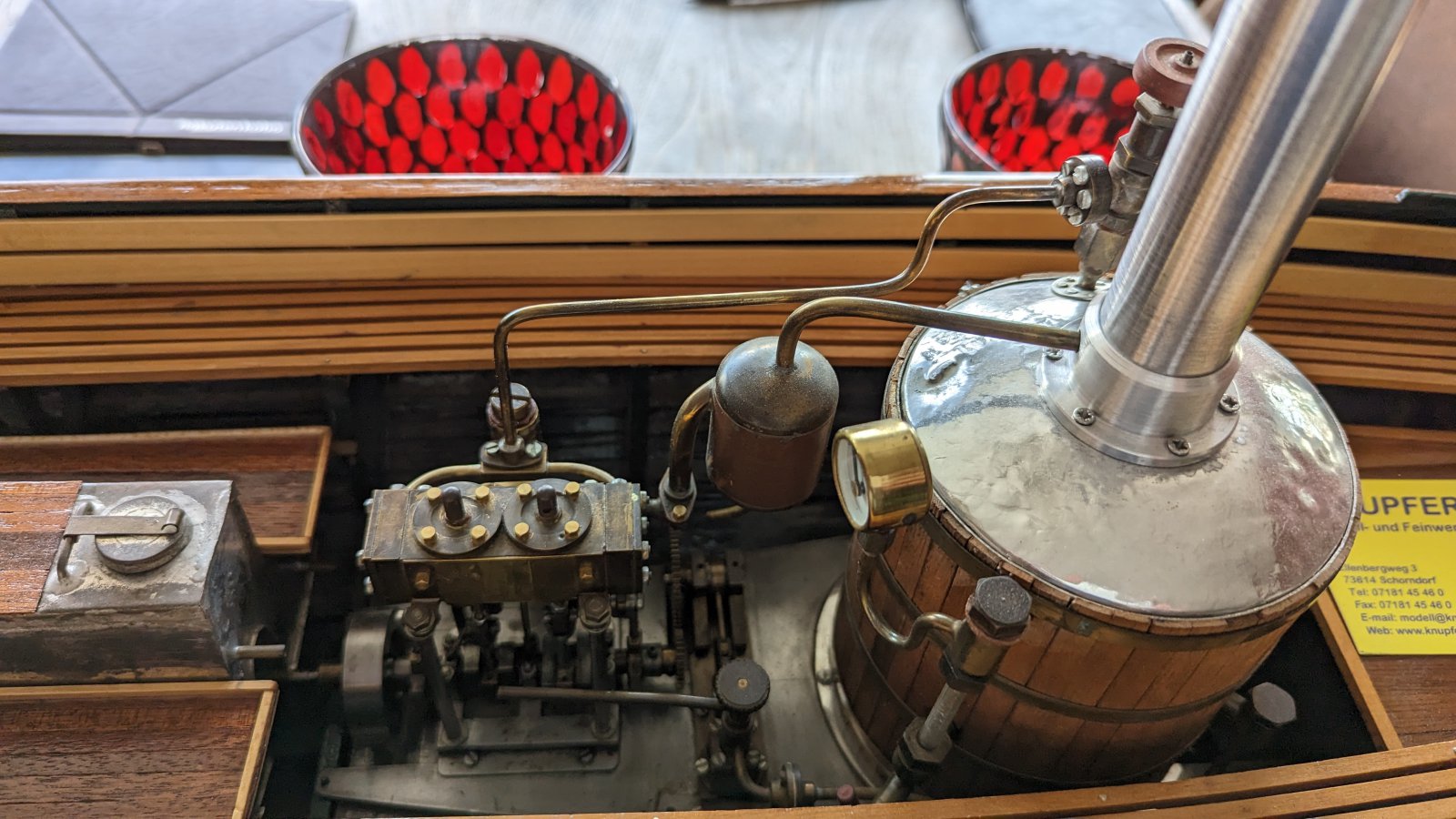

doe er foto's bij van de sloep

bedankt alvast voor het advies
gr John



Goede middag John,
je hebt een mooi topic gemaakt.
Over je vraag betreffende de gasinstallatie.
Ik heb een deel van de catalogus van www.regner-dampftechnik.de toegevoegd.
Let wet, het is een oude catalogus, dus de prijzen kloppen niet meer!.
Pagina 49 de diverse gastanks.
Pagina 50 de branders, in jouw geval zijn de ronde keramische branders aan te raden.
Pagina 51 de vuladapters. Ik gebruik de adapter voor de camping gaspatroon.
Indien je direct bij Regner bestelt, dan krijg je eerst een factuur en deze dien je direct op de bank van Regner te betalen.
Succes met je project.
Henk.



Dag meneer de stoom pomp.
Dank voor de reacties heb ik toch nog een vraag welke maat moet dan hebben
moet de grootste nemen ,65 mm ?de ketel is 100 mm



Deze brander kende ik nog niet.
Bij een brander is het vermogen van belang.
Ik heb in het verleden aan de hand van vermogens van keramische branders het vermogen in W/mm2 uitgerekend en wel 0,44W/mm2.
De brander van 65mm levert bij butaan ca 1,45kW dus ruim voldoende.
Dit vermogen vraagt een grote hoeveelheid gas en door het verdampen van het vloeibare gas in de tank wordt aan deze warmte onttrokken, wat aanleiding kan zijn tot bevriezen van de gastank, ergo geen gasopbrengst.
Om dit te voorkomen moet je nu eerst de afgewerkte stoom door de " Enteisungs- Durchgangsrohr nur Artikelnr. 50843" voeren.
Daarna weer naar de condensor.
Dus door de keuze, brander 65mm, is ook de tank vastgelegd.
Succes met je project.
Henk



bedankt ik ben weer een stukje verder

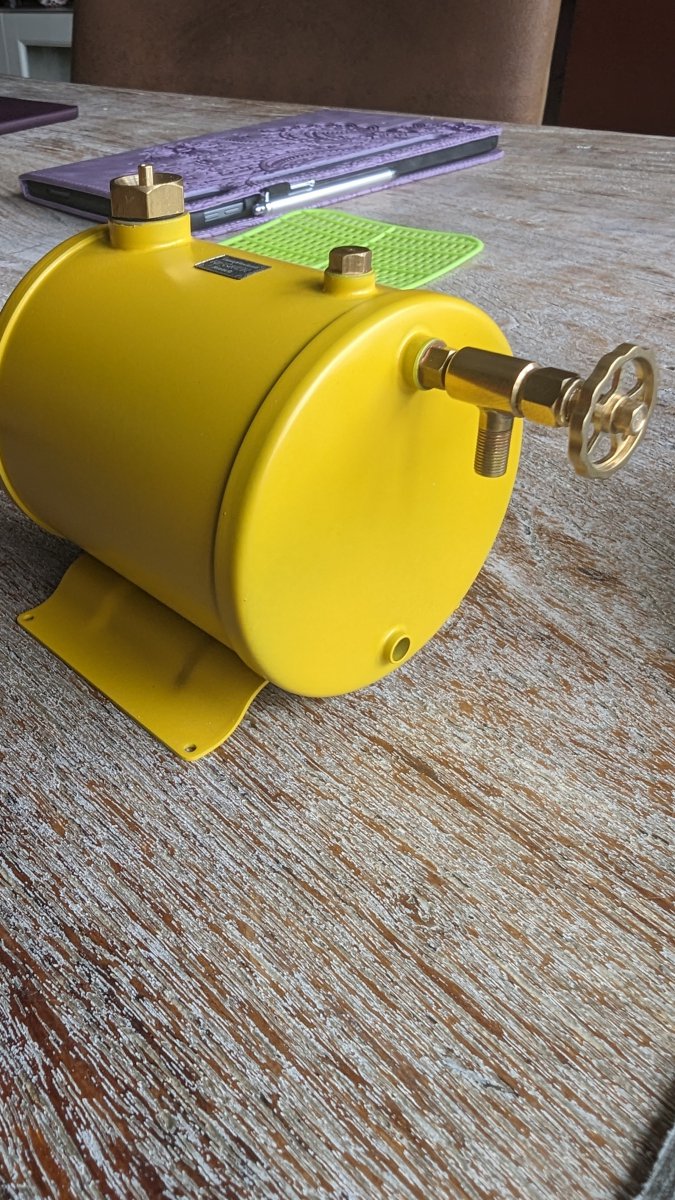

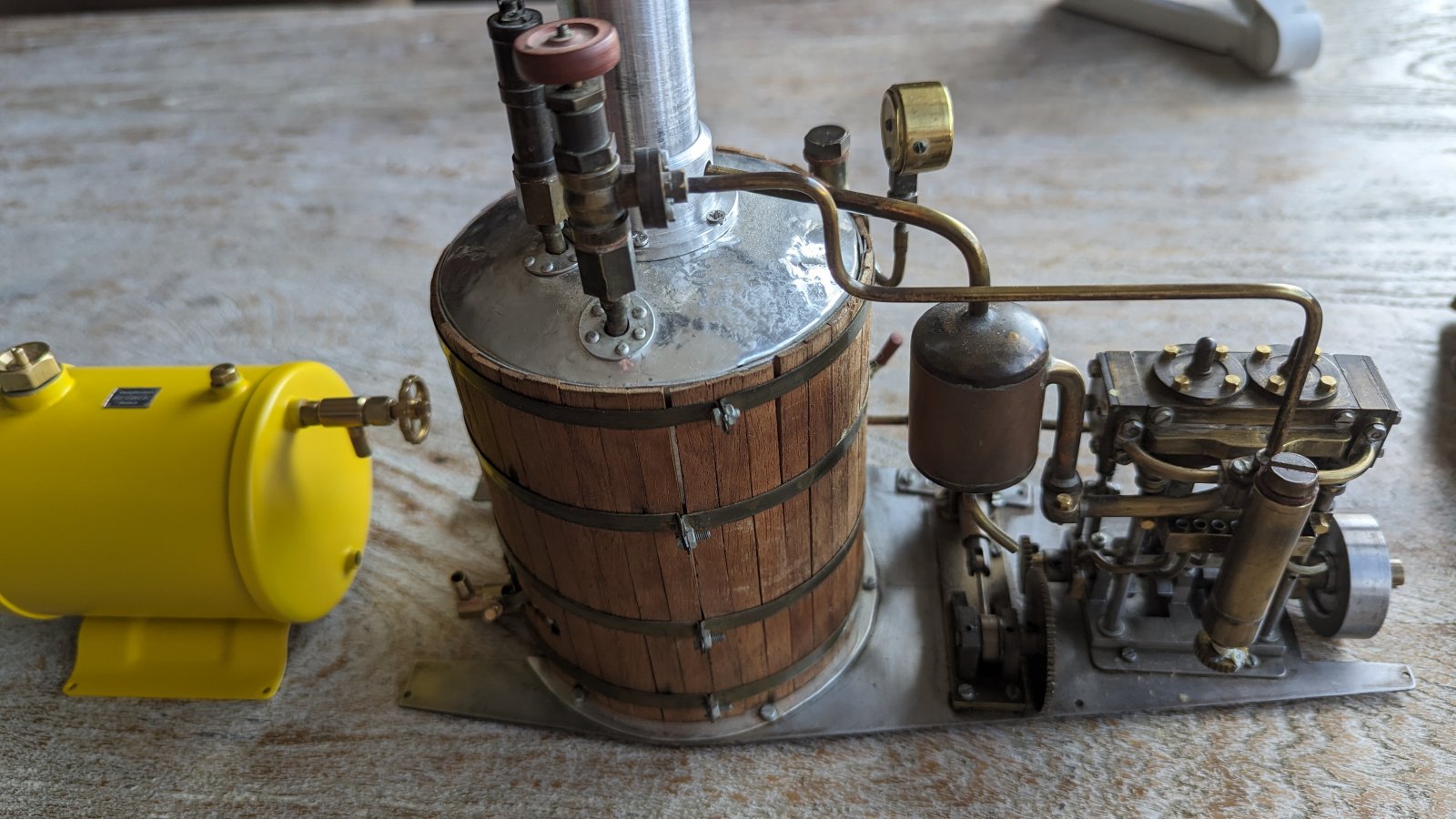

Ik heb nu dus deze tank is het nu de bedoeling dat door het onderste gat de rest stoom wordt gevoerd? Gewoon een leiding door steken ?



Wat is de binnendiameter van de pijp?



Regner gastank

Dat kanaal/buisje onder in de tank is voor reststoomdoorvoer.
Reststoom verwarmd het vloeibare gas zodat het bij gasafname toch genoeg verdampt.
Bij gasafname verdampt vloeibaar gas tot gasvormig gas.
En dit verdampen kost warmte die warmte word onttrokken aan het vloeibare gas dat hierdoor steeds verder afkoelt.

Verder zit boven op de tank de vulplug.
Op de kopse kant/voorop zit de gasafname kraan.



die is 3 mm



bedank voor de info ,is in Nederland deze maat zacht koper pijp tekoop van 3 x 0,5 mm te koop dat u weet



Kweenie of er adressen zijn die het verkopen, maar Regner bezorgt het bij je thuis voor minder dan 6 euro per meter plus verzendkosten. Ik denk dat de modelbouwwinkels die het in huis hebben, het ook via Regner krijgen, tenminste, zou me niet verbazen.



Doorlaat ø3mm.
Dan is het niet de bedoeling, dat hier de hoofdstroom van de afgewerkte stoom doorgaat.
Je zult dus in een aftakking in de hoofdstroom moeten maken, later op de dag zal ik een schets maken met een voorstel.
Zacht koperbuis, het is moeilijk om zacht koperbuis mooi recht te krijgen.
Zelf rol ik dit tussen twee planken, waarbij het redelijk recht wordt.
Indien de buis niet strak recht is, is het een crime om deze door de doorlaat te krijgen.
Persoonlijk zou ik voor hardkoper gaan, heeft ook een iets grotere inwendige diameter.
Ik heb twee pagina's toegevoegd van de leverancier die ik gebruik, www.sauerbiermodelbouw.nl
Groet Henk.

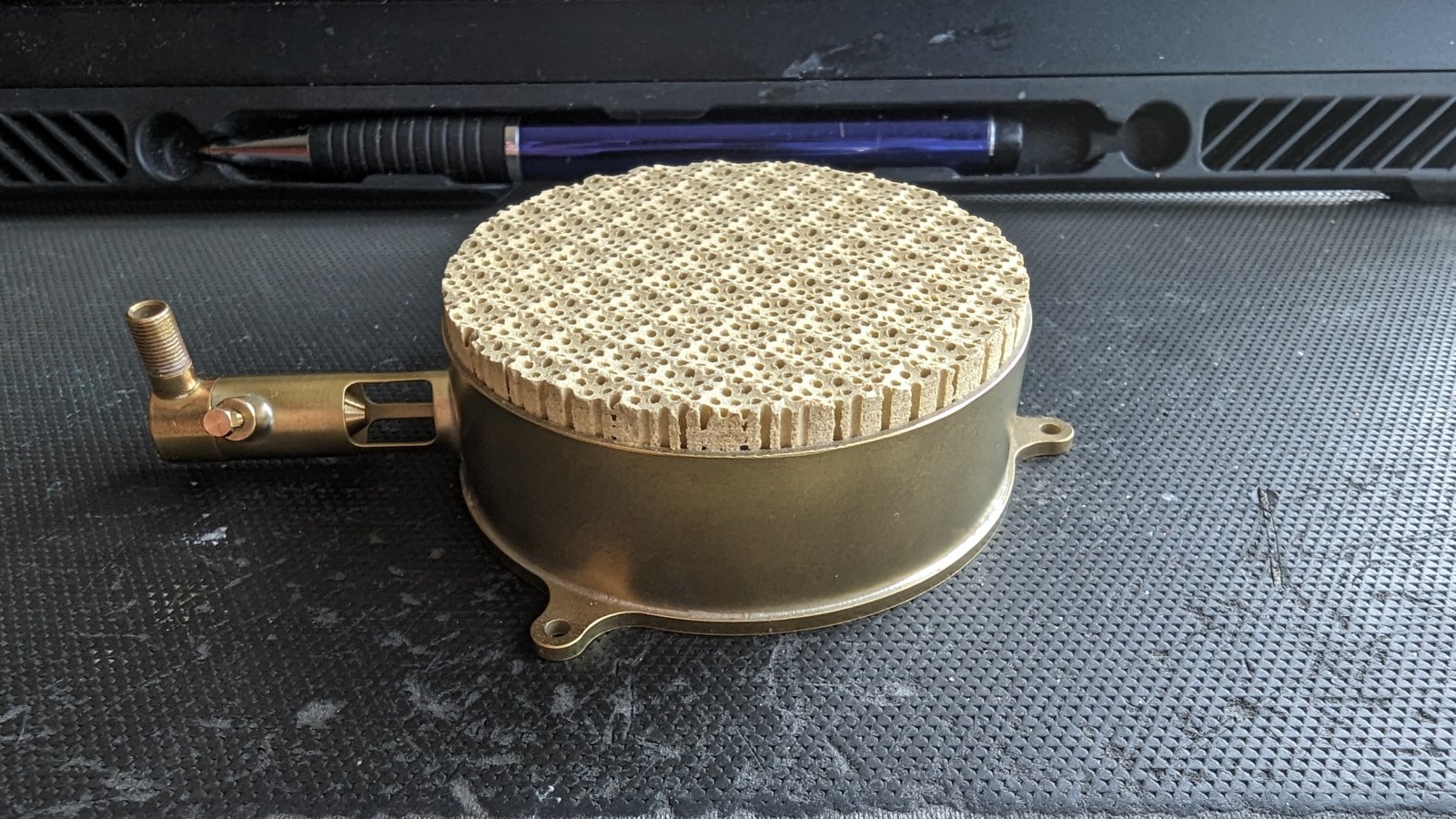

Dit is de brander !
Waar kan ik iets maken om de snelheid te regelen ,ik ben een model bouwer,maar snap nog te weinig van stoom !



Toch wel hoor... Zowel mijn chinese machientje als ook de kant en klare setjes van Regner en zo, gebruiken gewoon een 3 mm buitendiameter (2 mm binnen) voor de afgewerkte stoom.
En daar stond ik ook wat raar van te kijken, ik had verwacht dat de tegendruk de machine slechter zou laten draaien, dus heb ik als test met een 3 mm afgewerkte stoomleiding gedraaid.
Conclusie: Geen enkel verschil in toeren of vermogen, maar wel een veel "slordigere" afvoer met véél meer condensaat en vooral veel meer gespetter op het model. Ik heb het gauw weer origineel gemaakt.



De snelheid regel je niet met de brander (kan wel, maar gaat heel traag en onnauwkeurig).
Best regel je de snelheid met een smoorkraan vlak voor de machine.
Die heeft jouw machine nog niet, dus die zul je er tussen moeten bouwen. Kan met soldeer of met knelkoppelingen.
Smoorkraantjes geschikt voor servobediening kun je wel bij Regner kopen.



Rechtsstreeks vanaf de rol gaat dat nog wel hoor... Mischien een likje vet om de wrijving te verminderen, dan druk je het zo door die buis in het tankje. Het wordt lastiger als je eerst met de hand probeert de boel recht te maken, want dan heb je inderdaad een "kronkelbuis"...
