Eigenbouw van draaibank. DIY lathe

Discussie in 'Verlijming & constructie' gestart door CobaltBlue, 5 dec 2020.

  1. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Hoi,

    besloten om een kleine simpele draaibank te gaan maken.

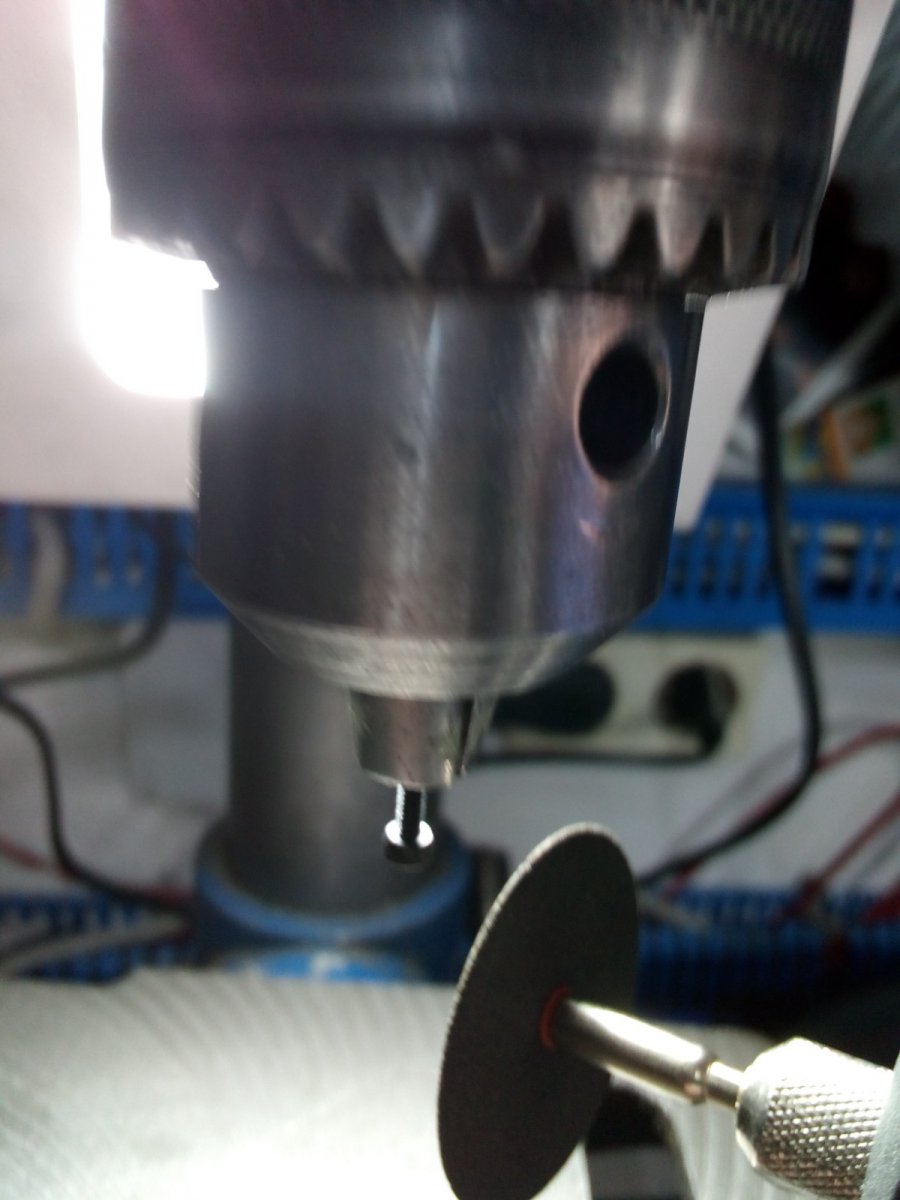

    Veel deed-doe ik op de volgende manier:
    db 1.jpg

    Ook met ronde profielen en buizen. Gaat verbazend nauwkeurig!
    Bv iets past niet: ff aanraken en er is een minimaal materiaal weg en het past wel!
    ( ik werk niet schuifmaten etc, dat er dan 'zoveel' afmoet. )

    Beperkt qua werkstukafmetingen en de werkpositie is onhandig!

    Na wat uitzoekwerk: iig een draaibank spankop, aanbieding kleine 4 tientejs, de rest volgt wel...

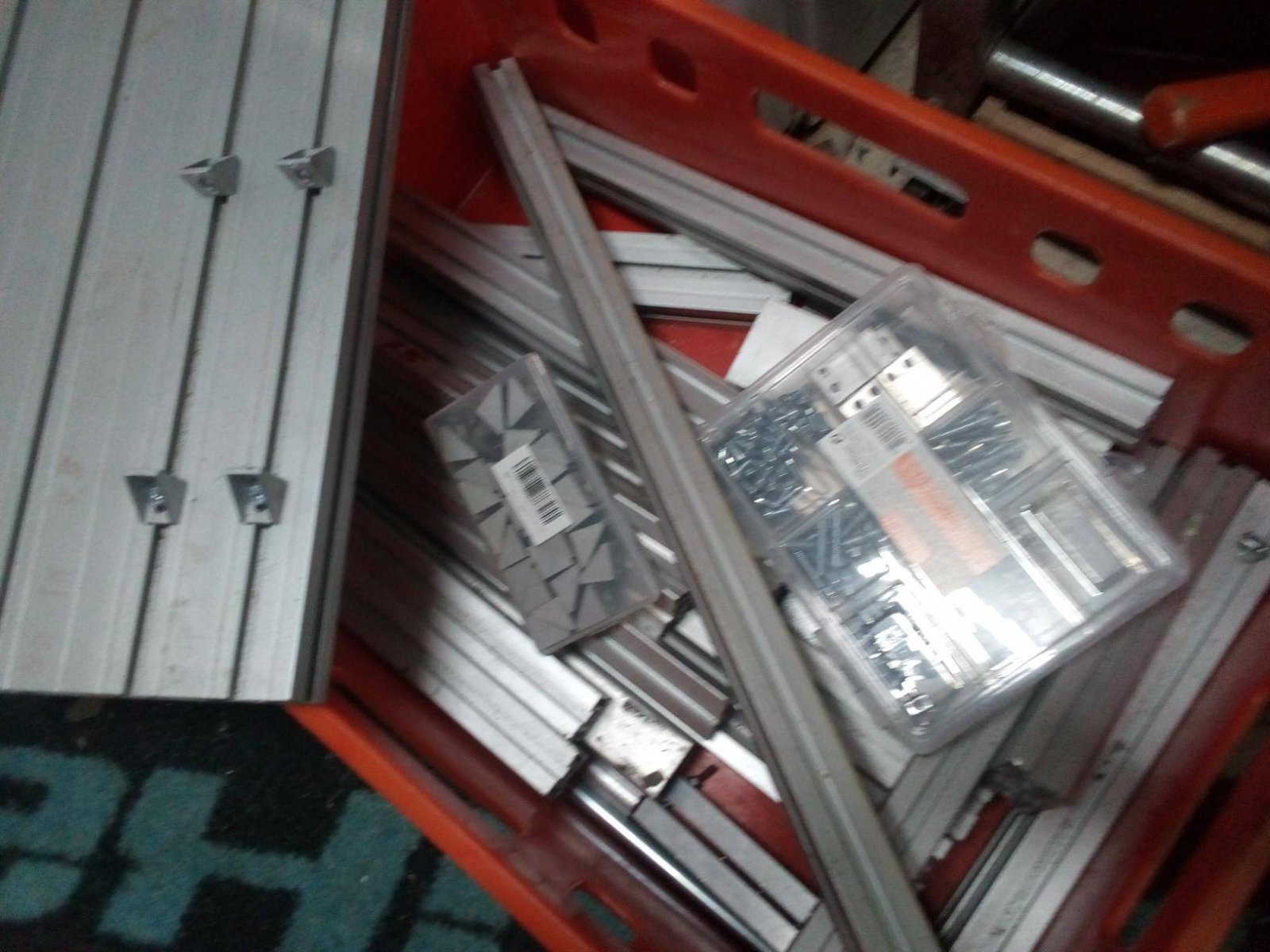

    Had/heb een kist vol getrokken alu profielen waar zogenaamde hamerbouten/glijbouten etc op/aan gemonteerd kunnen worden! Vervolgens eerst een lading haakse verbindertjes en hamerbouten etc besteld.

    db 3.jpg



    Als motor heb ik een 36Volt DC motor. Een pwm regalaar ervoor om toerental te kunnen varieren.
    Geen terugkoppeling, dus bij belasting zal toerental ietsie inzakt . Maar de manier en waarvoor ik de draaibank gebruik, is dat weining: kunststof en mischien wat (zacht) aluminium. Wel ga ik OOK werken met snijdertjes zoals bij een echte draaibank. ( 'ook': naast de manier zoals op de foto boven )

    Setje tandwielen aangeschaft. Tandriem combi werd mij te duur...

    Ik begin met een M14 bout als as, maar was niet van bewust dat die M14 draad 'fijnmetrisch' is.

    Maar ok! Genog assen liggen: het werd een 10mm as met een zelfgemaakt nauwkeurig verloopstuk met M14 fijnmetreisch draad gesneden, past het zaakje zeer goed. Was wel ff de hele trukendoos en Fingerspitzengefuhl voor nodig! Gepaste trost zeg maar...

    Boel met blote oog gecheckt maar vervolgens ook met webcam:



    Ondertussen de tandwielen binnen en een handje vol aan lagers, passchijfjes, stelringen etc

    Zover nu:
    db 2.jpg

    freekt, arm1948 en Leon1965 vinden dit leuk.
  2. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    3.350
    Locatie:
    Gavere/België
    Ambitieus en leuk. Ik kan de grootte nie zo goed inschatten, mss en foto met iets erbij als referentie? Of zijn de ruiten op je snijmat in het filmpje 10mm?

  3. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Uiteraard 1cm hokjes!

    Het grote tandwiel is 102mm in diamater, de as is 10mm.

    Duurt paar seconden voordat er wat gebeurt in het filmpje...

  4. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

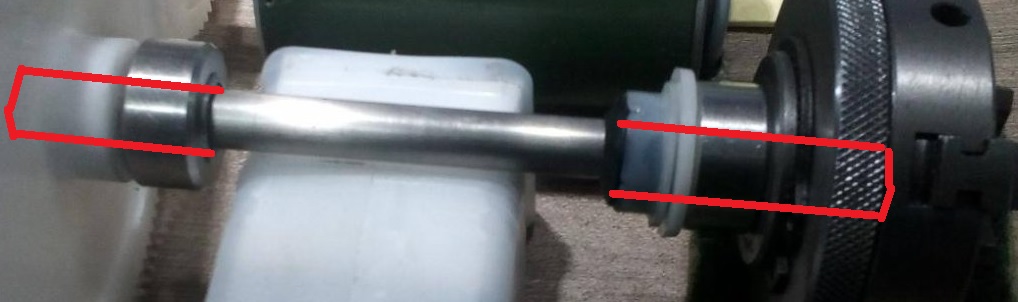

    Uiteraard loopt de as door, en is het niet een koppelstukje aan de einden vd as:

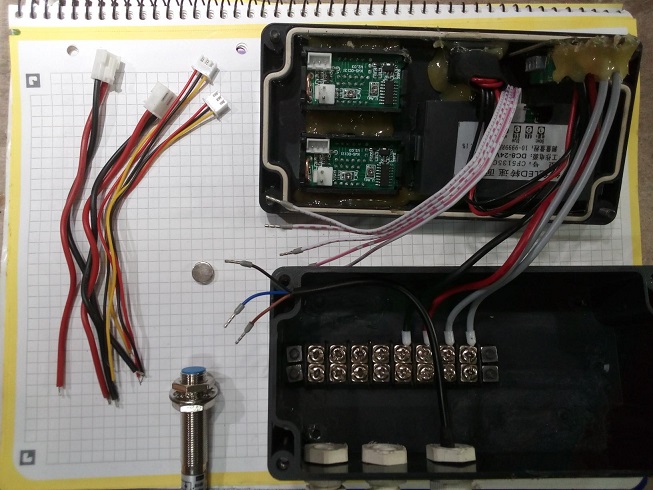

    db 2b.jpg

  5. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Hoi, weer wat verder qua opzet en ontvangen onderdelen.

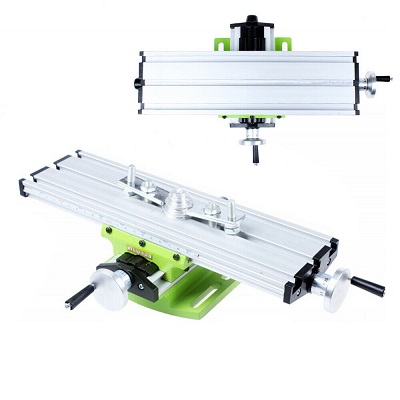

    Als 'snijkoploper' ( of wat de naam ook mag zijn ) neem ik een xy-tafeltje. Deze had ik nog liggen.

    xy a2.jpg

    Best een aardig ding behalve de onhandige draaiwieltjes[A] ( erg kleine diameter ) en de as bevestiging 'constructie'{B}.

    {A}

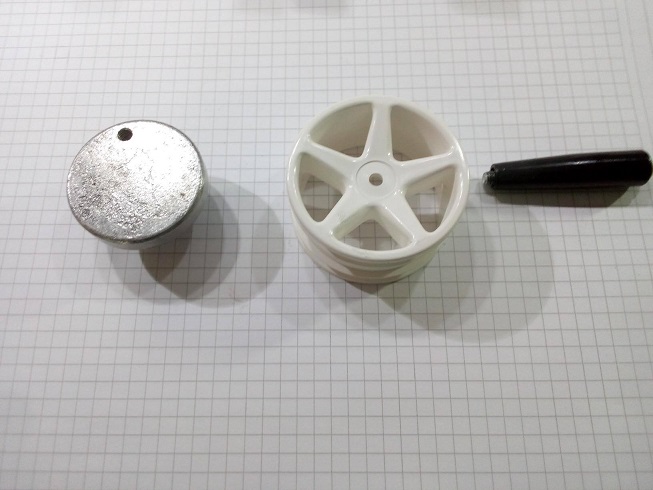

    Als grotere draaiwielen heb ik wat rc-auto-velgen van 52mm diamater. De draaihendeltjes komen daarbuiten dus pak m beet op 55mm.
    Dit was eerst op diamater 35mm. De velgen worden op de orginele draaiwielen gemonteerd.

    draaiwielen 2.jpg




    {B}

    De leadscrew/draadeind M8 zit 'normaal'vast dmv 2 moeren en wat ringen.
    Erg lastig is dit: het zit vast of niet, het zit soepel of niet...
    Denk maar aan een cv-leiding ZONDER drukvat....

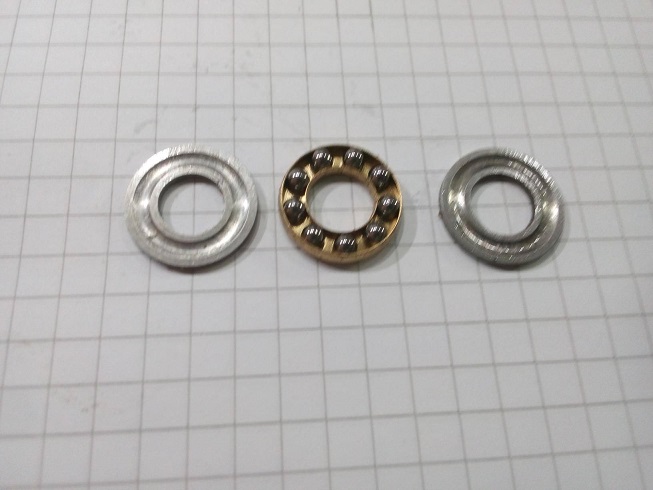

    Oplossing: de boel ínklemmen dmv axiaal lagertjes:

    lagers axial 2.jpg

    Je voelt direct dat het goed gaat!




    Verder wat overzichtfoto's:

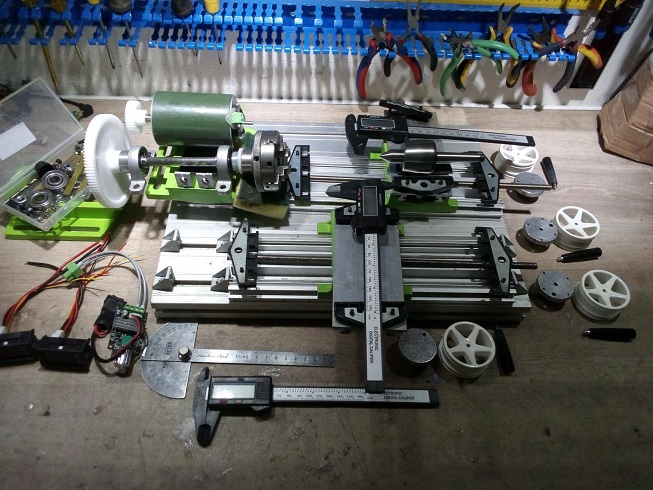

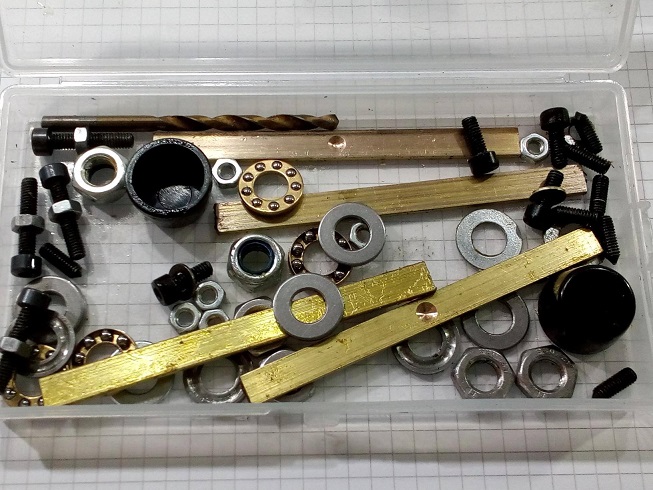

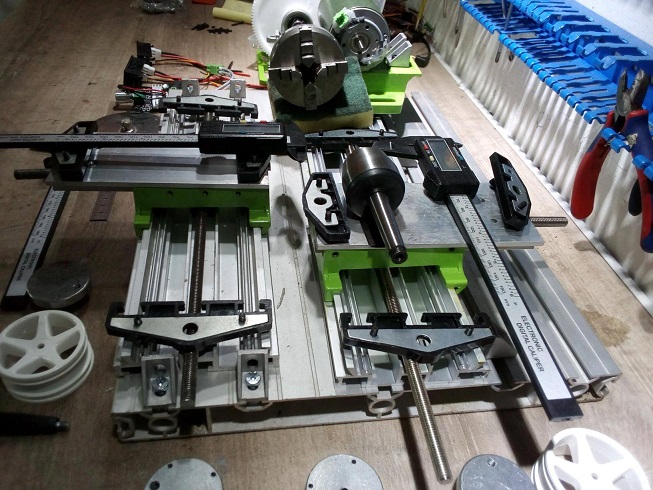

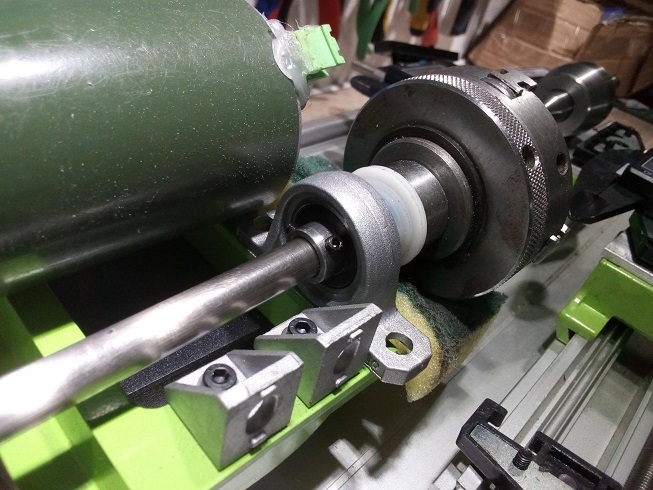

    lathe overview a2.jpg lathe overview b2.jpg lathe overview c2.jpg lathe overview d2.jpg




    Heb voor mn draaibank een 2de identiek xy-tafeltje angeschaft, tja kleine 25 euro inlcisuef verzend.
    Ook deze (wordt) aangepast zoals punten [A] en .

    Beide XY-tafels gaan op een bepalde manier op de kop worden geplaatst. Anders heb ik eerst een korte Y-slag met daarbovenop een lange X-slag.
    NIet zo handig...



    Wat is verder de bedoeling?

    1 XY-tafeltje als 'snijkoploper'.
    Vooraan ( links dus ) komt een soort draaipunt zodat ik niet alleen
    parallel aan de klauw-as kan snijden maar ook in een scheve lijn, denk maar aan een kegelvorm.

    Het 2de XY-tafeltje zal de 'puntkop' dragen. Bij een lang werkstuk is dat.
    Deze puntkop kan ik dan verwijderen en er een boormachientje plaatsen.
    Omdat deze (ook) op het XY-tafeltje is bevestigd kan ik niet alleen in het center vh werkstuk boren maar ook geheel naar buiten langs de gehele diameter vh werkstuk.
    Anders was een boorspankop in het center genoeg geweest.
    Een extra optie is om ook de hoek vd boormachiene te kunnen varieren. Daarvoor moet er op de XY een rotatieinrichting komen.
    Dat bekijk ik nog wel...


    Goed weekend!

    Laatst bewerkt: 18 dec 2020
    freekt vindt dit leuk.
  6. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    .

    Laatst bewerkt: 18 dec 2020
  7. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    De verleiding is groot, heb ooit een cnc gemaakt van een opde kop getikte proxxon-set
    dus de stap naar de draaibank is klein:


    ( staan meer filmpjes van op t youtube kanaal )


    ( in turbopascal 7.0, DOS geprogged de hele mikmak )

    Zou mooi zijn om de draaibank 'CNC' maken, maar ik vind het best zo!

  8. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    3.350
    Locatie:
    Gavere/België
    Mooi mooi.
    Wanneer je de pintkop beweegt over de diameter, hoe zet je hem dan achteraf exact terug in het center? 2 puntjes tov mekaar zo nauwkeurig mogelijk krijgen op zicht?

  9. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Dmv mechanische fixatiepunten/eindblokkeringen.

    Wordt straks allemaal duidelijk!


    De centerpositie is iig 1 eindpunt.
    Je draai het werkstuk in juiste positie ( zeg: hoek ) en dan
    kun je de boor vanuit centrum naar buiten ( zeg: radius ) bewegen.

    Klauw in blokkerstand zetten en vervolgens kun je boren.

    ShadesInBlack vindt dit leuk.
  10. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
  11. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    ff testen:



  12. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith

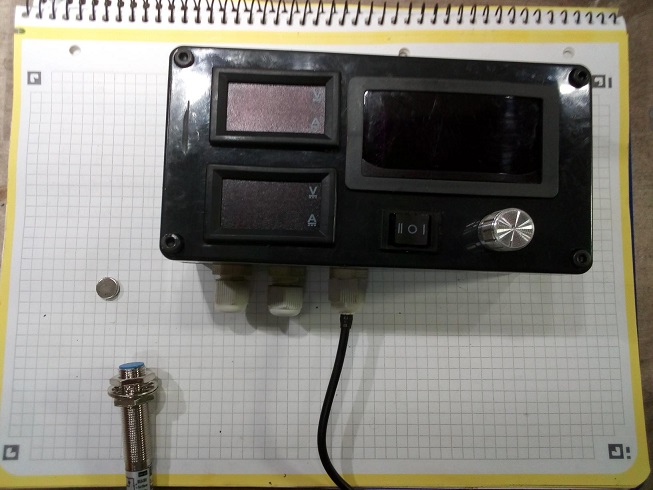

    Links in rood: effectieve spanning op de motor ( 32V in stukjes gehakt )
    Links in blauw: gemeten motorstroom in Ampere.

    Rechts rood: toerental uitgaande as, in RPM.


    Toerental van werkstuk is lager, tandwieloverbrenging

  13. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Kwam er achter dat mn motordriver maar tot 28Volt gaat en iet 32V.
    Nou kan ik een andere gelijkstroovoeding nemen, maar ik weil graag de spanning redeijk hoog houden.
    Dus een andere PWM 'dingetje'besteld.

    LET OP: ik heb en krijg geen gesloten motorregeling!
    Zoals eerder gezegd: hoe en waarvoor ik de draaiank gebruik is dat lag niet nodig.
    Los van dat, de motor heeft een idoot koppel, ook bij hoog toerental. Je moet echt lomp doen wil het toerental
    inzakken!

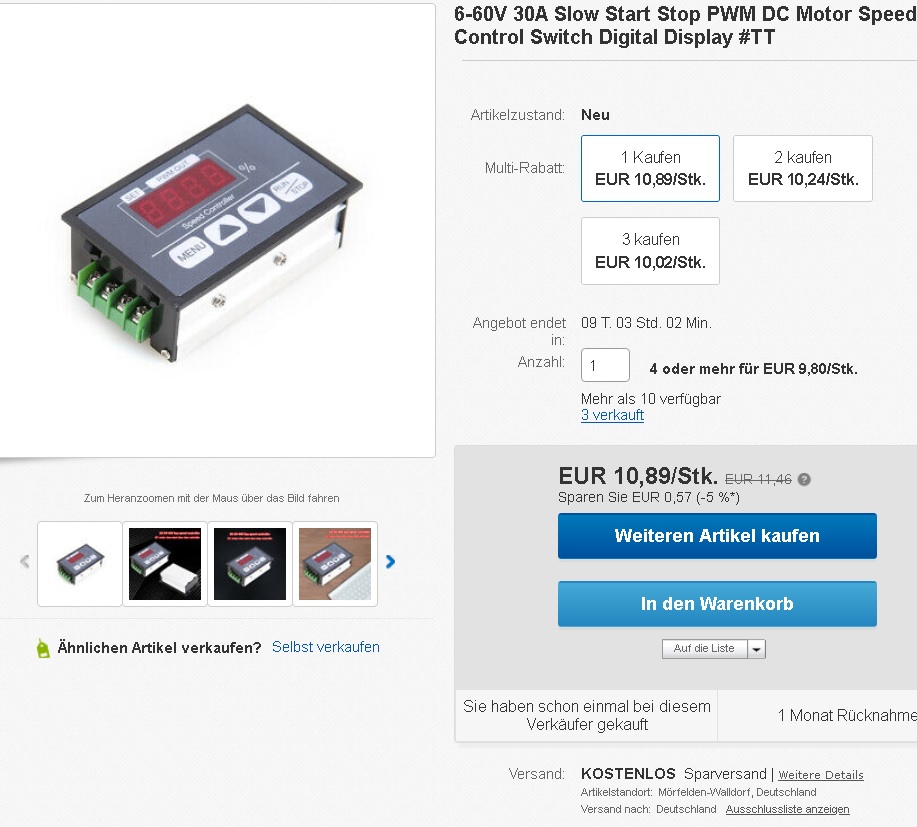

    Deze besteld, met leuke functies:


    Gaat tot 60Volt.
    De motor zelf kan ook nog stuk hoger dan de 32V.
    We gaan't zien...

    pwm dig.jpg

  14. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Weinig activiteit, maar wel wat concentratie op de werkbank.
    Als ide af is, dan weer verder met het echte modelbouw!

    Het X- en Y-gebeuren is ok.

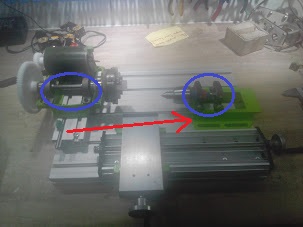

    Het spitse eindstuk krijgt nog een verhoging, ( rode pijl ) zelfde stukje profiel als links.
    De klauw-as en de as-lijn van het eindstuk hebben de zelfde lagerblokken.
    Het eindstuk staat stil, heb bij linkse lagerblok vd 2 rechtse, het lager er uit gehaald.
    Eindstuk zit er in geklemd, loopt taps toe he. UIteraard kan de punt nog vrij draaien.



    2021 07 15 a.jpg

    freekt vindt dit leuk.
  15. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Gister ff een zogenaamde bril gemaakt. Met lagertjes, hak zin in.
    Kleinst mogelijke rond object is net tegen de 3mm. Voor vele grotere objecten komt er een bril met grotee lagers uiteraard.

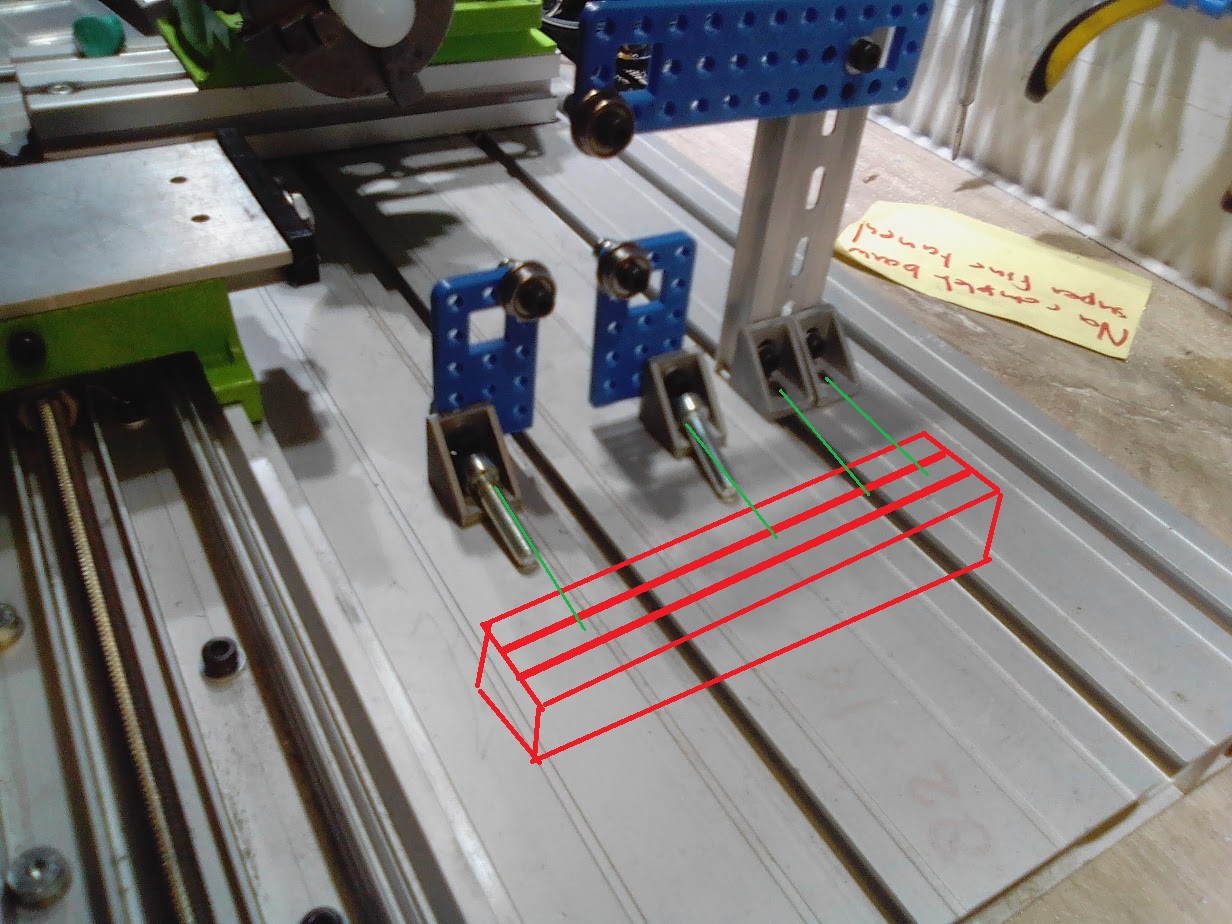

    2021 07 17 a.jpg


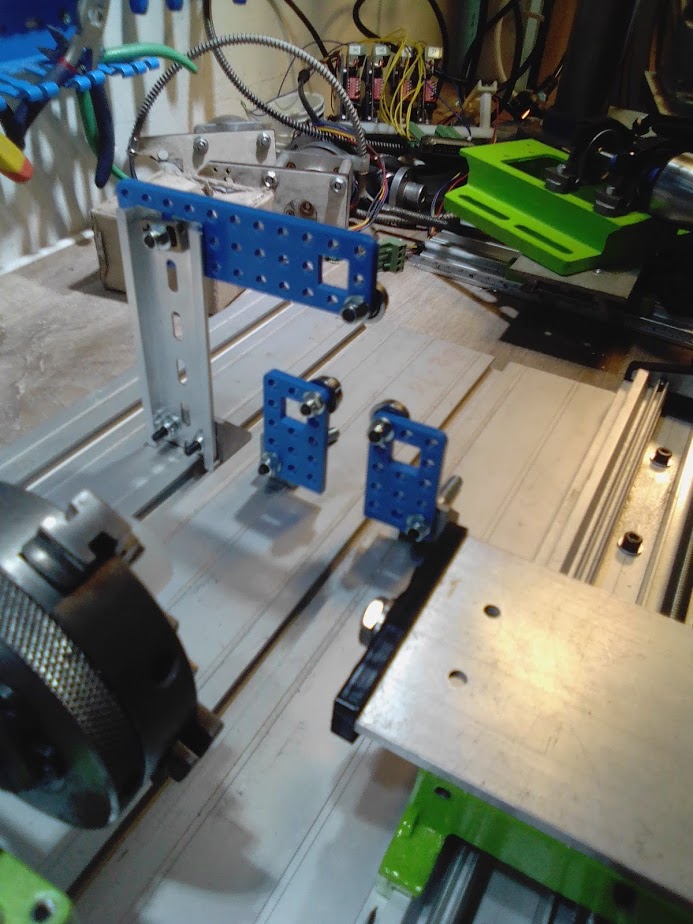

    ROOD: nog te plaatsen verschuifbaar in X-richting profiel. De 3 blauwe eenheden kunnen dan in de Y-richting verschuiven op het 'rode' profiel, hoogte kan ingesteld worden dmv diverse boutschroef-combies.





    2021 07 17 b.jpg

    M.l.v.Doesburg vindt dit leuk.
  16. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Momenteel veel bezig met schuur/tuin klusjes en mooiweer hobbies zoals fietsen!

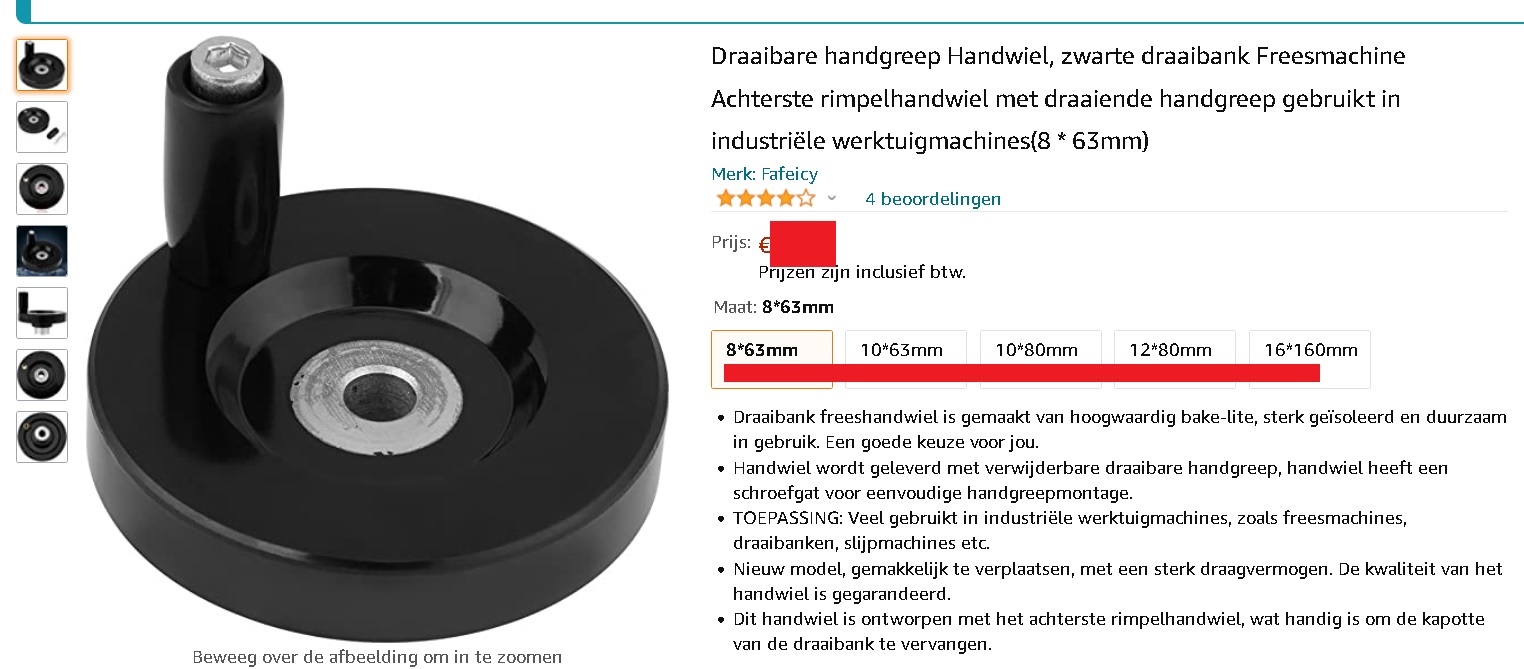

    Even een paar handwielen besteld, m'n draaibank vordert al aardig!
    De orginele handwieltjes op de XY-tafeltjes zijn klein, geven geen 'gevoel' en controle

    Heb eerder al de schroefdraadspindels voorzien van
    axiale lager, die aan 1 kant van X- en Y-zijde de boel mooi/stevig insluiten.









    Verder krijgt de draaibank geen mogelijkheid om conisch ( schuins) te draaien dmv een draaiplateautje.
    Dat ene stukje dat ik af en toe schuins moet draaien, is alleen maar onder een scherpe hoek en dus maar over
    een hele kleine afstand. Daarvoor gebruik ik wel wat trucjes etc...

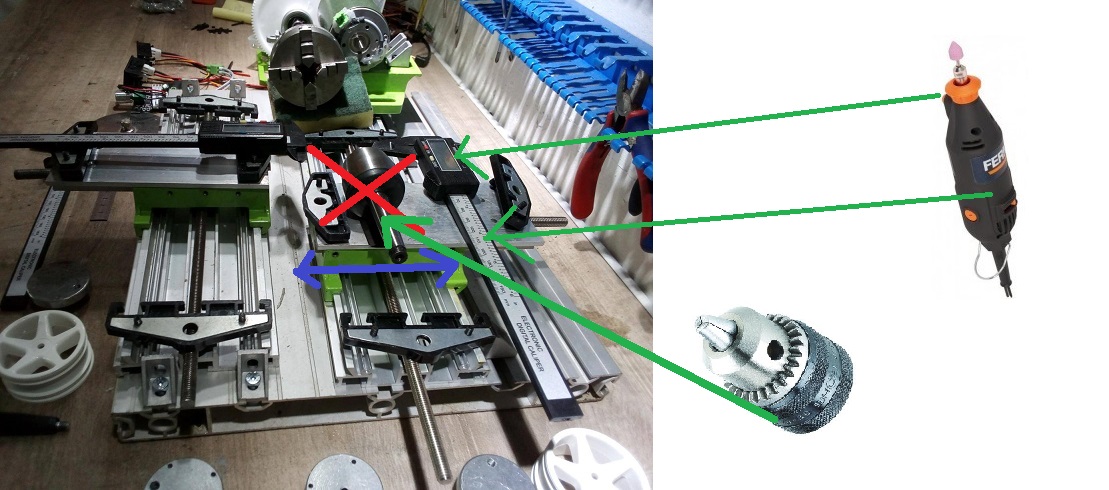

    De eindkop. is een boorspankop die ik kan laten meedraaien of vastklemmen.
    Een centreer 'ding' kan dan meedraaien, een boortje kan dan stilstaan.
    De boorspankop beweegt bij mij niet alleen in X-rchting maar kan ik in Y-richting wegschuiven waardoor een klein hobbyboormachientje ( Dremelachtig )
    kan worden gebruikt om gaten 'off-center' te boren.

  17. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
  18. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    3.350
    Locatie:
    Gavere/België
    ik volg hoor, maar wat een setup.
    De ophanging van de lagertjes enz lijkt me heel flappy, maar het gaat natuurlijk maar om kleine stukjes.
    Zou je qua kost al niet in de buurt komen van een proxxon toestelletje of zo? Just saying...
    Ga door!

  19. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Ha, tnx.

    Ophanging lagertjes is top!
    Komen nog wel detailfoto´s.

    Kosten zij zeer gunstig..Zelfs tov de goedkoopste Proxxon metaaldraaier.

  20. CobaltBlue

    CobaltBlue

    Lid geworden:
    12 feb 2017
    Berichten:
    1.119
    Locatie:
    Lobith
    Oh oh oh, wat een super ( 63mm ) handwieltjes!
    Weer volle teugen aan't genieten van't bouwen!

    Zo gaat het worden:

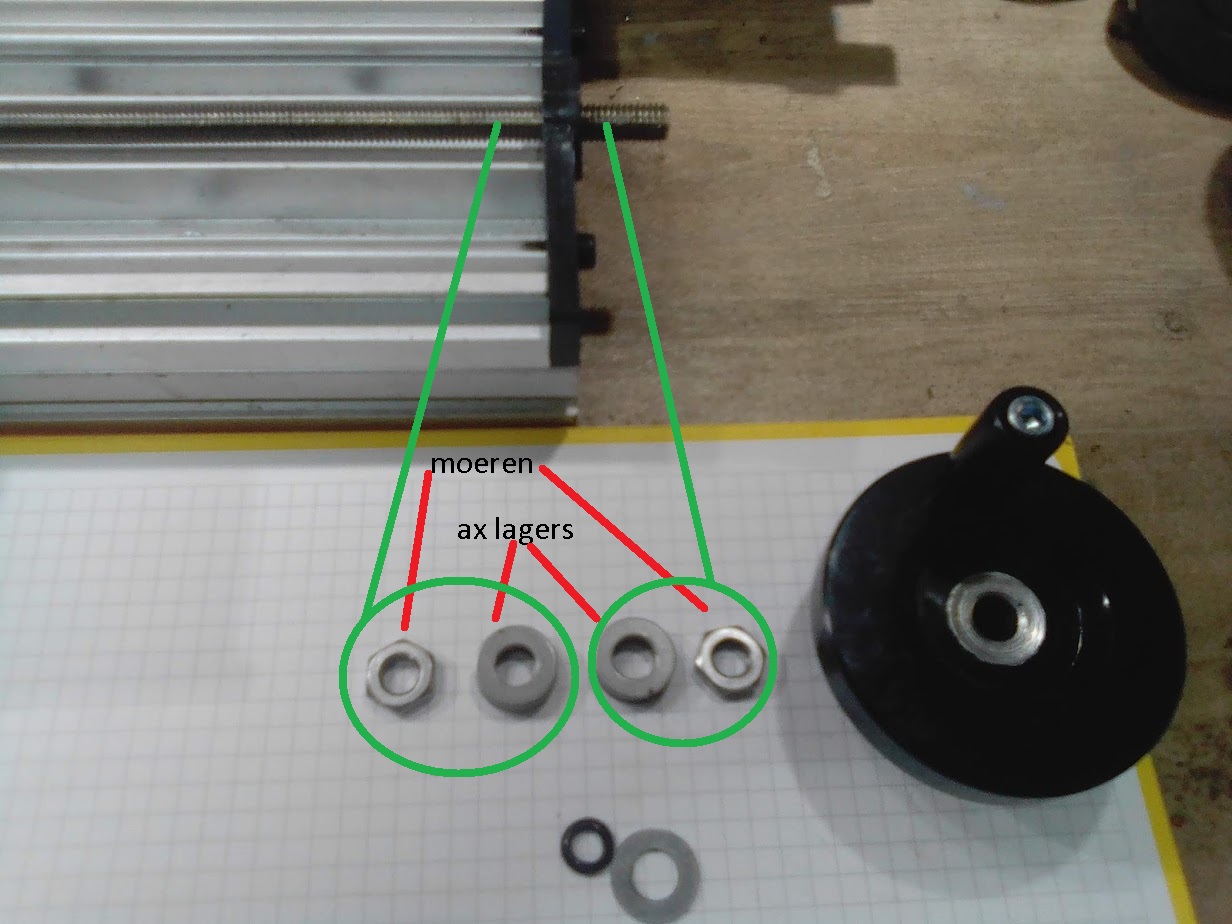

    lager axiaal.jpg


    UIteraard 4 moeren ivm het tegen mekaar blokkeren.

    Laatst bewerkt: 25 aug 2021
