EINDELIJK !!! De Pilatus PC-6 afbouw...

Discussie in 'Bouwverslagen - Vliegen' gestart door knife-edge, 29 jan 2011.

Pagina 1 van 7
  1. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Na meer dan 1 jaar in de kelder gelegen te hebben ( wegens géén goesting en andere dingen ) toch vanavond eens de moed bijeengenomen en eraan begonnen...
    Er waren ook een paar dingen die ik graag veranderd zou zien : nml. de toegang tot het rompgedeelte , niet via de schuifdeur maar via een luik in de rug. Dit zal later ook véél makkelijker zijn om de vleugels te monteren enz.
    [​IMG]

    Zoals je kan zien ligt hij inmiddels op de operatietafel:p

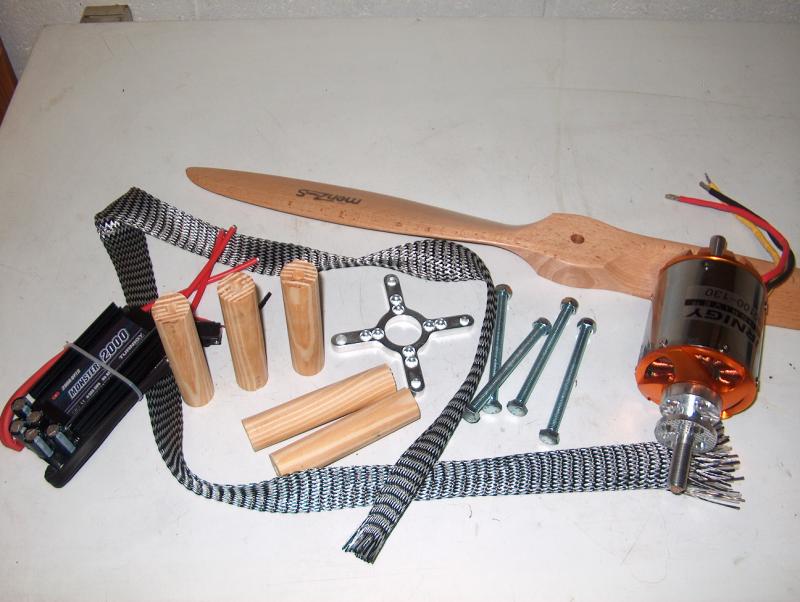

    Ook een begin gemaakt met de constructie van de motor-ophanging ( Electro )
    Zo was de eerste fase ...
    [​IMG]
    Nu ziet er er zo uit ...

    [​IMG]

    [​IMG]
    [​IMG]

    [​IMG]

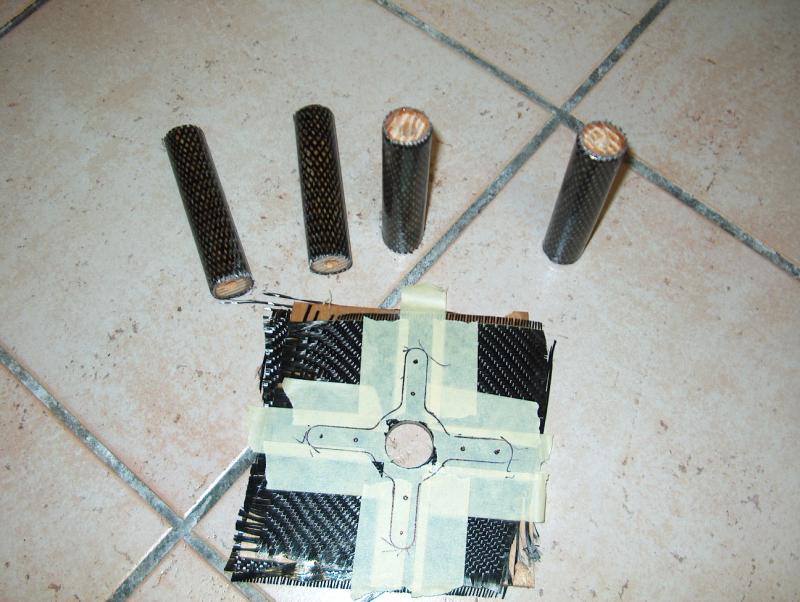

    Het alu motorkruis wordt dus NIET gebruikt, heb er één in 6 mm. vliegtuigtriplex/carbon gemaakt

    Laatst bewerkt door een moderator: 17 nov 2015
    knife-edge, 29 jan 2011
    #1
  2. ik ben een vliegtuig.nl

    ik ben een vliegtuig.nl

    Lid geworden:
    25 nov 2009
    Berichten:
    564
    goed bezig Dirk.;)

    gegroet :cool:

    ik ben een vliegtuig.nl, 29 jan 2011
    #2
  3. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Het ging ook eens tijd worden hé Patrick...;)

    knife-edge, 29 jan 2011
    #3
  4. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Enige tijd géén goesting gehad, maar nu des te meer...:smile:

    Laatst bewerkt: 30 jan 2011
    knife-edge, 29 jan 2011
    #4
  5. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.820
    Locatie:
    Zeewolde
    Je bent weer lekker bezig Dirk :thumbsup:

    Berto, 29 jan 2011
    #5
  6. Gerben

    Gerben Forum veteraan

    Lid geworden:
    22 mrt 2003
    Berichten:
    5.557
    Locatie:
    Rotterdam
    Jaaaaaa, eindelijk :):)

    Blij dat je er nu zin en tijd voor hebt, goed teken :)

    Groet,
    Gerben

    Gerben, 30 jan 2011
    #6
  7. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Ja, want binnen 14 dagen is de eerste operatie gepland...

    knife-edge, 30 jan 2011
    #7
  8. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal

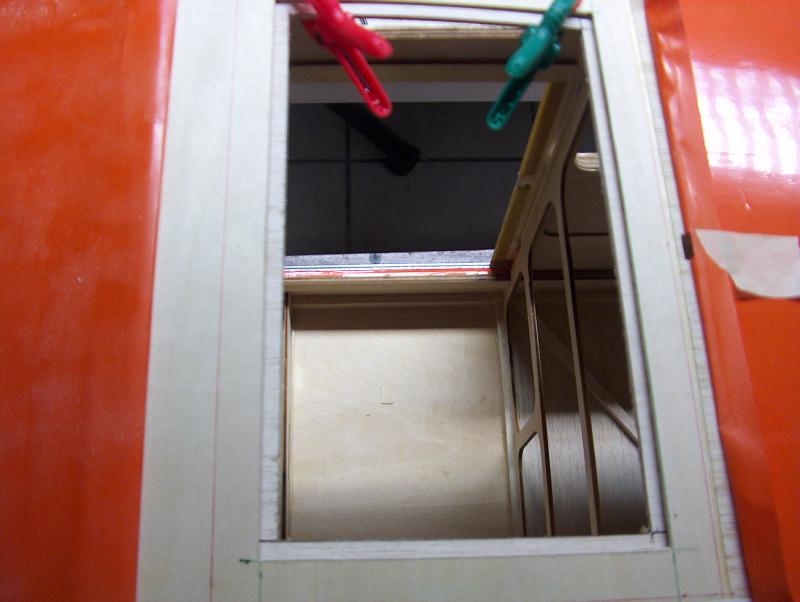

    Raam gemaakt dat langs binnenkant in de romp gelijmd word , als aanzet van het wegneembaar luik ... ( Balsatriplex van de Gamma :) )
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
    knife-edge, 30 jan 2011
    #8
  9. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Patient eerst onder narcose gebracht :rolleyes::p

    [​IMG]

    Operatie gelukt !!!!:smile:

    [​IMG]

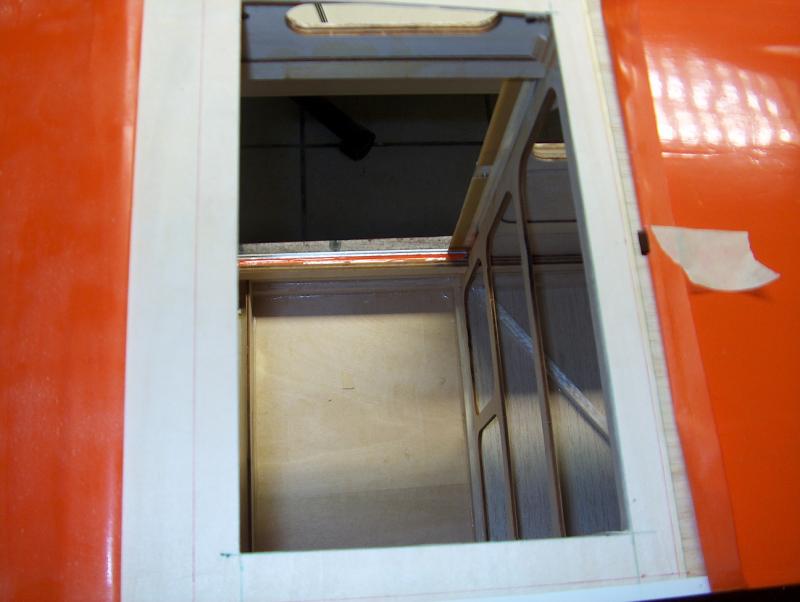

    Even de kader gepast....
    [​IMG]

    Komt in orde , zie ik ... :smile: De Pilatus Cabrio is born :cool:

    Laatst bewerkt door een moderator: 17 nov 2015
    knife-edge, 30 jan 2011
    #9
  10. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Motorkruis ruw uitgezaagd....

    [​IMG]

    Nu fijn afwerken....

    Laatst bewerkt door een moderator: 17 nov 2015
    knife-edge, 30 jan 2011
    #10
  11. plotterwelt

    plotterwelt

    Lid geworden:
    5 aug 2006
    Berichten:
    15.627
    Locatie:
    Oss
    Past er geen groter kruis onder de kap ?

    Ik hat hem dan 2x zo groot gemaakt.

    Vangt veel beter de krachten op van de motor .

    Mvg Johan

    plotterwelt, 31 jan 2011
    #11
  12. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal
    Johan, de kap is inderdaad groot genoeg om een groot kruis te herbergen.
    Dit kruis is al "iets" groter dan het originele... >>> dit vond ik zelf "te link " als je de boringen erop bekijkt, volgens mij was dat zeker na verloop van tijd gebroken alhoewel het een electromotor is. Maar goed , electromotoren kunnen ook trillen als de prop uit balans is...
    Fabio uit Zwitserland gebruikt zelfs het originele kruis. Ik zal wel zien :)

    Een groter kruis is ook niet meer zo stijf als dit kruis.

    Laatst bewerkt: 31 jan 2011
    knife-edge, 31 jan 2011
    #12
  13. knife-edge

    knife-edge

    Lid geworden:
    11 jan 2006
    Berichten:
    4.397
    Locatie:
    Zutendaal

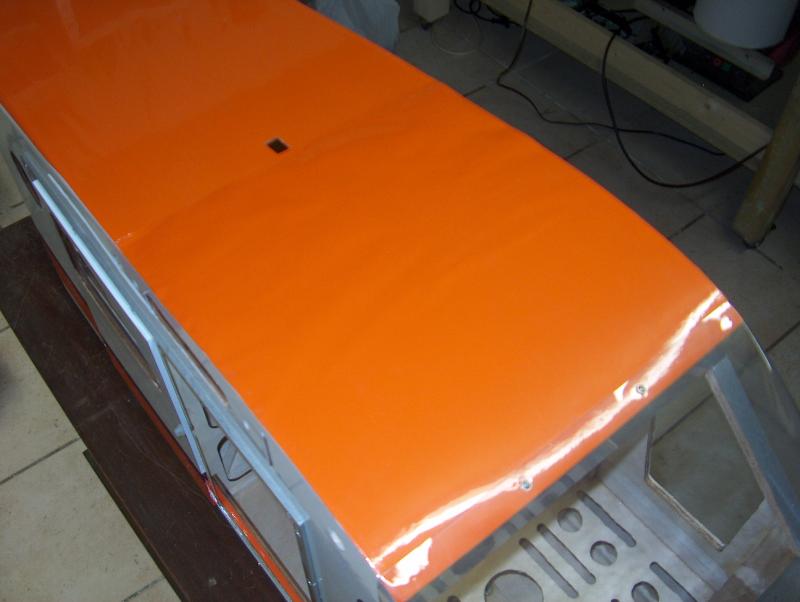

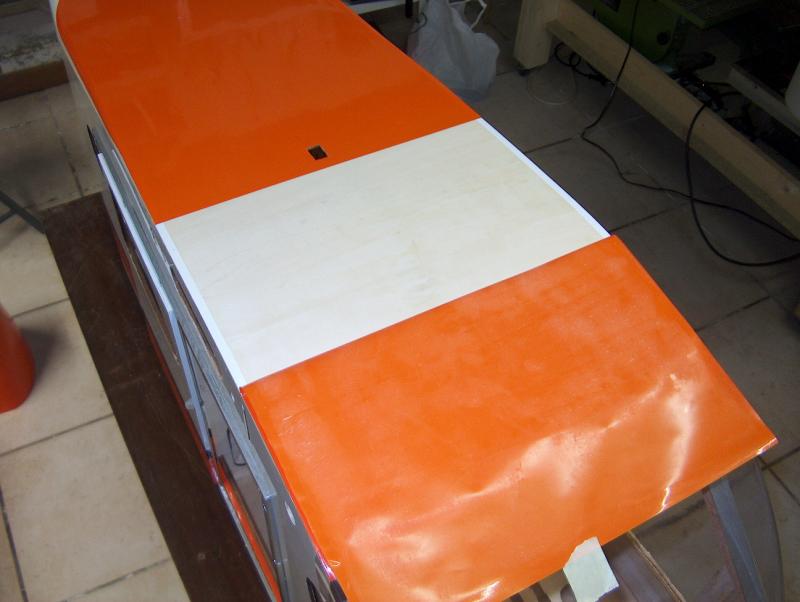

    Romp reeds bijgefolied...
