Elektrozwever sub250, SQuaRE-40

Discussie in 'Sub 250' gestart door Peter Den, 12 nov 2021.

  1. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg
    Mijn bijdrage aan het sub250 gebeuren zijn tot nu toe 3 hellingkistjes: 2 staartkistjes en een plankje.

    Als eerstvolgende in mijn programma is nu een 2-as thermiek motorzwevertje aan de beurt en wellicht is het leuk om wat van het ontwikkelpad hier te laten zien.

    Aangezien het model nog niet volledig klaar is, kan het zomaar een tegenvallend resultaat worden, maar ook dat kan zijn nut hebben.

    Het moet een 2 as zwevertje worden met een (voorlopige ) spanwijdte van 1 meter.

    Geheel volgens de lijnen van mijn SQuaRE serie zwevers.

    Deze bestaan momenteel uit nu nog 3 zwevers met spanwijdtes van 246, 200 en 150 cm.

    Een paar algemene kenmerken: rechthoekig vleugelplatform met scherp afgekapte tippen.

    (hiervoor heb ik aerodynamische en stabiliteits redenen, dat het makkelijk bouwen is is secundair).

    ‘’Pod and boom’’ romp, met carbon stick, een vlak, ongedeeld middendeel met eventueel los aangestoken tippen. Eenvoudige bevestiging op de romp.

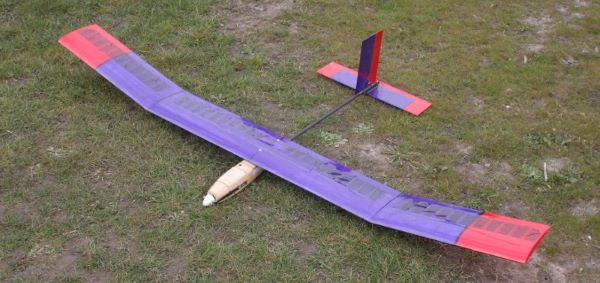

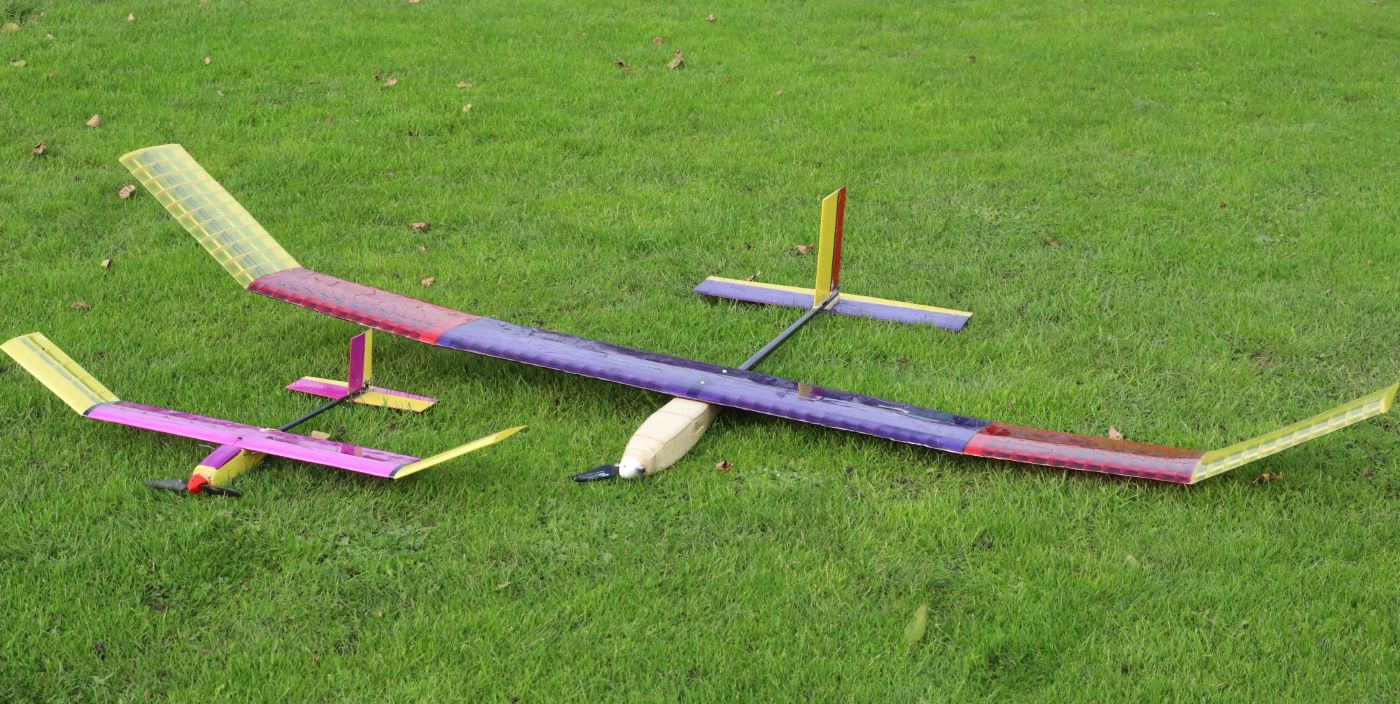

    Voorbeeldje van de 2 meter:
    IMG_0976 (600).jpg

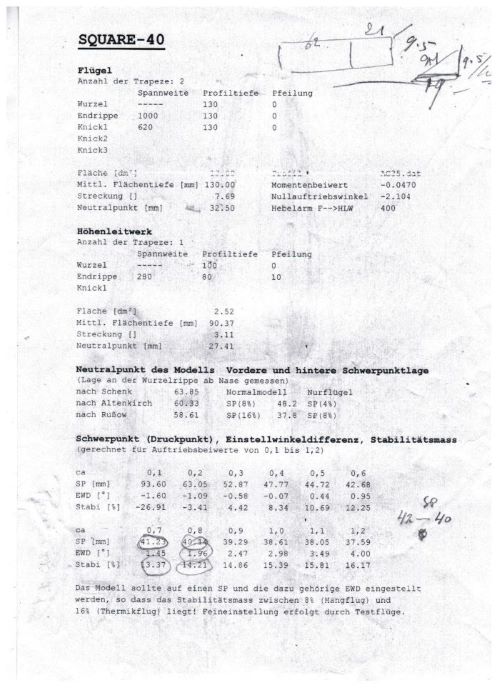

    Eerst maar eens een uitdraai gemaakt op Schwerpunkt52:

    Als sparring partner heb ik vliegvriend H met een Kessler Piccco

    Vragen, opmerkingen en kritiek welkom.

  2. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg

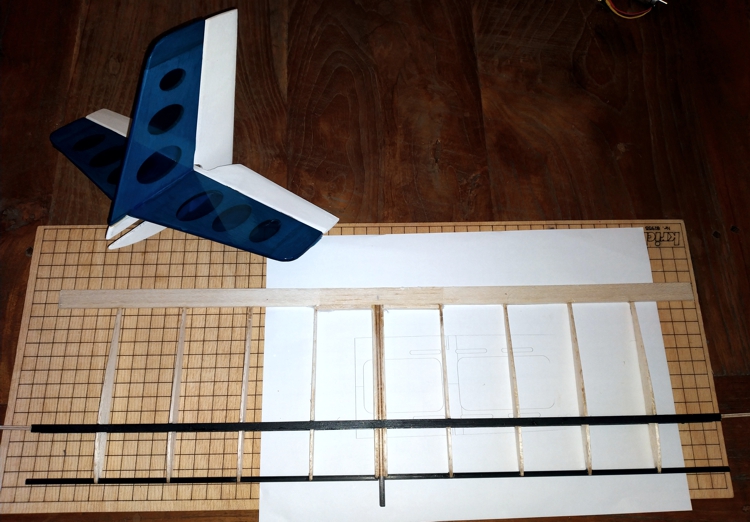

    De eerste stapjes gezet: humble beginnings.

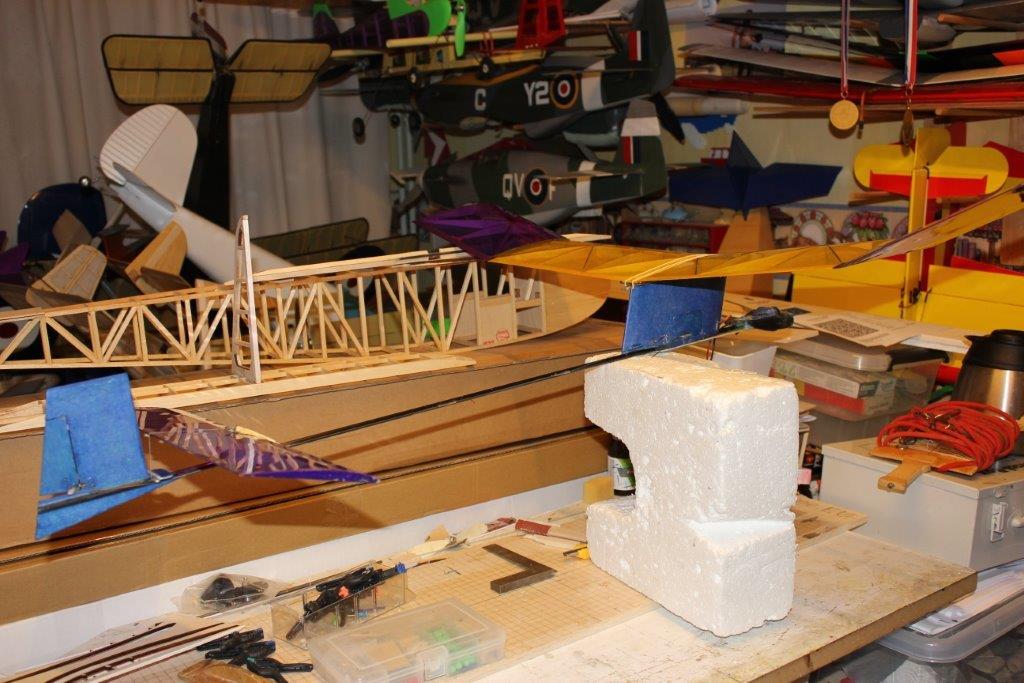

    Ik begin bij klassieke staart kisten altijd met de staart, dan de pod waarna de staart in de pod gelijmt en zo recht mogelijk gericht wordt.

    De stick is in dit geval een deel van een carbon karperhengel topje

    In eerste instantie een afneembaar stabilo, maar in de eindfase toch gekozen voor een vast gelijmd stabilo: scheelde 3 gram die ik goed in de neus kon gebruiken.

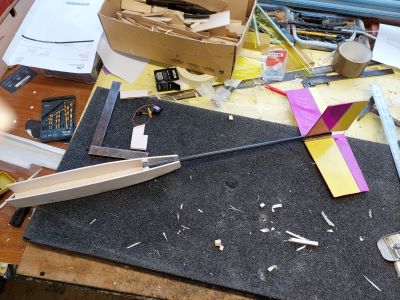

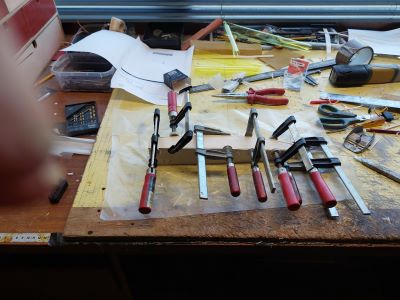

    Podje in opbouw:

    20211024_163118s.jpg 20211024_165046_001s.jpg
    20211025_102057s.jpg 20211025_162257s.jpg 20211105_120417s.jpg


    Staart er in en servo’s: PowerHD DSM44.

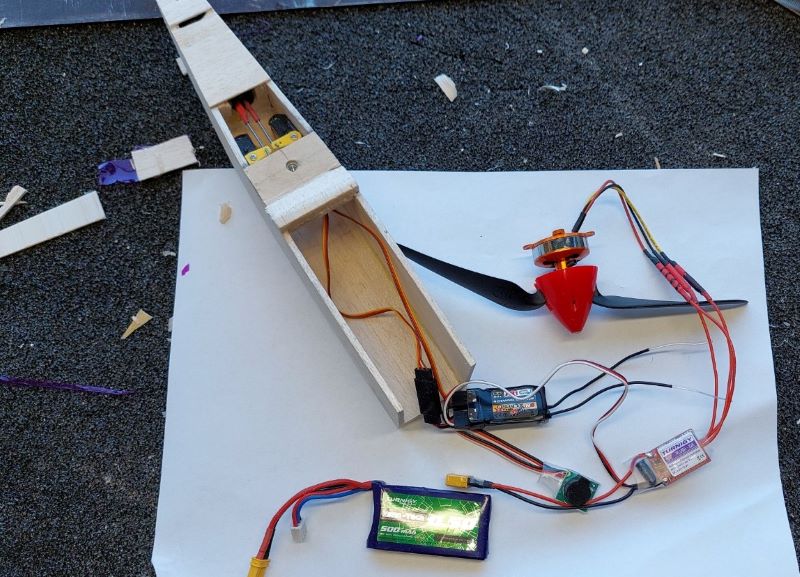

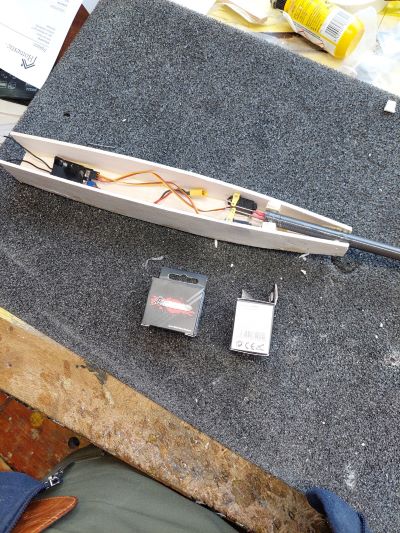

    En de rest van de spulletjes die er in moeten:
    prop/spinner 7,5x4 van Alibaba, motortje RCtimer 2204 1400kv, 10amp regelaartje van HK,Jeti ontvanger en lost pieper van Alibaba, accu 2 cel HK Turnegy Nanotech

    Cnn en E.hof vinden dit leuk.
  3. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg
    Het vleugeltje.
    Ik heb gekozen voor een centrale carbon buis, in de tippen overgaand in balsa maar dit is ver overgedimensioneerd..
    Eenzijdige neusindekking,
    (Een kleine cheat in het scratch bouwproces: alhoewel ik normaliter mijn ribbenpakketjes zelf maak, maak ik nu gretig gebruik van een gefreesd setje door vliegvriend F geleverd.)

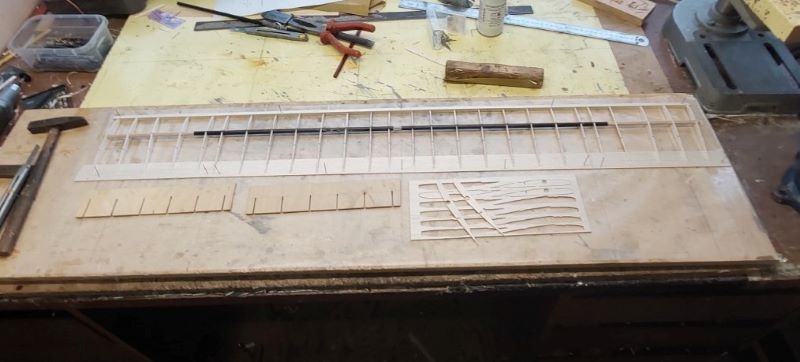

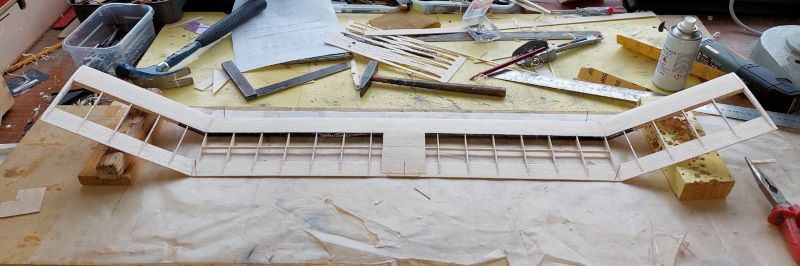

    Op de plank:

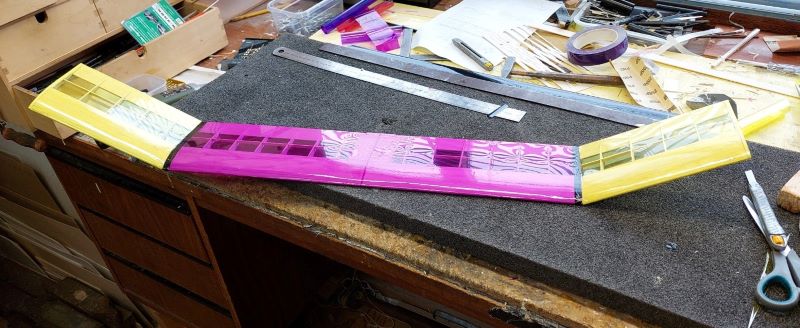

    Tippen gesteld:
    Bekleed:

  4. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg

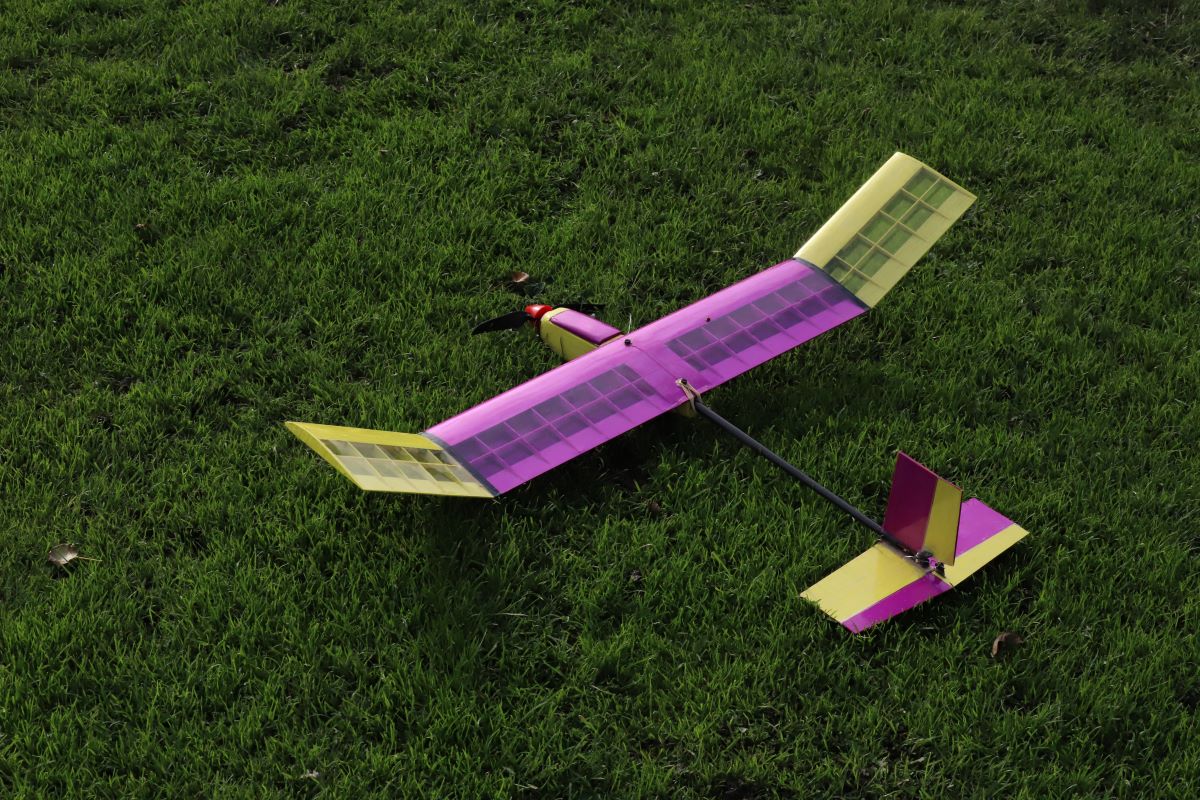

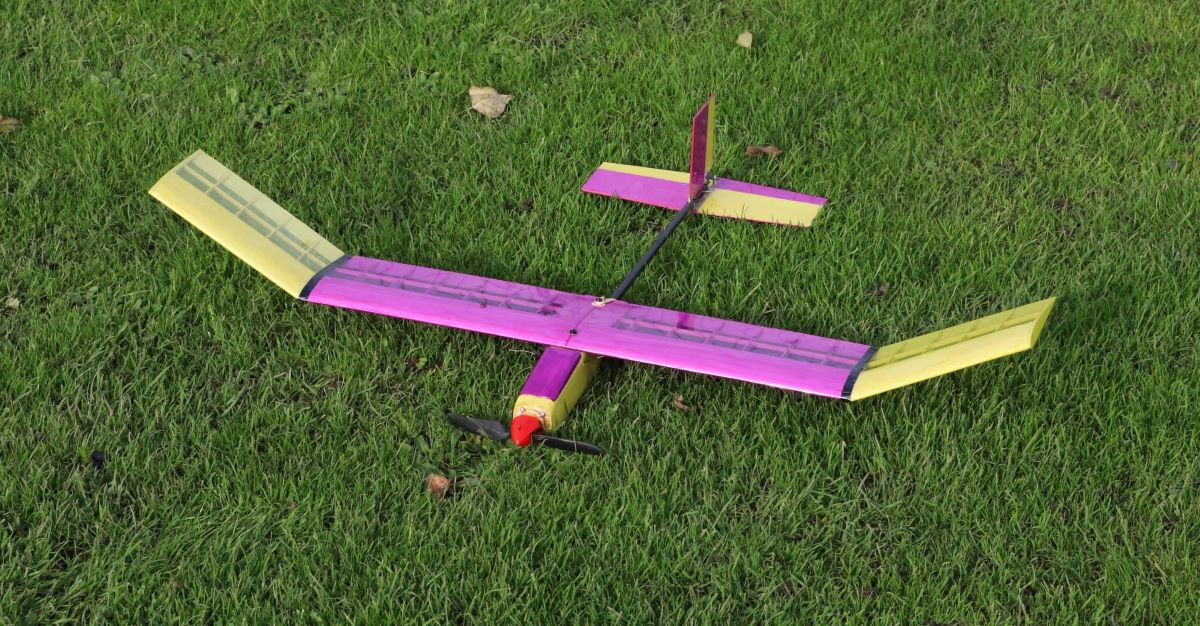

    Het voorlopig resultaat, voor het ''Gelukkig hebben we de foto's nog'' moment.


    En met zijn Opa: SQaeRES-100


    Eerste vliegverslag volgt.

    Cnn vindt dit leuk.
  5. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    6.286
    Locatie:
    Dordrecht
    Ziet er leuk uit Peter zal dan ook zeker leuk vliegen , succes met de maiden

  6. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    6.286
    Locatie:
    Dordrecht
    Ben eigenlijk nog wel benieuwd naar de hoek van de buitenste vleugel delen is daar nog iets van een regel voor.

  7. ArthurP

    ArthurP Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    18 jul 2007
    Berichten:
    708
    Locatie:
    Rotterdam
    Er is een formule de "Equivalent Dihedral Angle" die eigenlijk gewoon doet wat de naam zegt, met handige spreadsheet:
    Peterborough Model Flying Club (peterboroughmfc.org)

    Laatst bewerkt: 13 nov 2021
  8. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    6.286
    Locatie:
    Dordrecht
    De site is bekend maar nog niet eerder deze spreadsheet gezien, dank voor de tip.
    Doe anders maar wat eens kijken of ik met mijn modellen in de buurt zit van de uitkomt op de sheet.

  9. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg
    @Ton van Munsteren , Dank je! (en blij je weer terug te vinden in deze kolommen :)
    Het antwoord van @ArthurP is beter dan ik je ga geven.
    Ikzelf ga uit van een tiphoogte die volgt uit het equivalent van 10 graden enkele V-stelling, in dit geval 10cm.
    Een korte steile tip of een langere vlakkere, eventueel met midden v-stelling, maken in mijn ervaring minder uit, maar bepalen meer het stuur en stabiliteits-karakter.
    De Peterborough aanpak is een stuk doorwrochter, echter mijn ''vuistregel'' levert geen echt ''fout'' resultaat.
    Vergeten te melden: het eindgewicht was 243 gram..
    Dit gaat mij in de problemen brengen, omdat blijkt dat er nog wel wat gesleuteld moet worden aan dit ontwerpje.
    De eerste vluchtjes zijn gemaakt maar ik ben zeker nog niet tevreden.
    In de basis vloog het goed, maar ik heb al eens het verwijt gekregen dat ik te kritisch ben, vooral voor mijn eigen modellen.
    Eigenlijk is voor mij de hobby een consept dusdanig fine-tunen tot ik er echt tevreden mee ben.

    NB: de vertoonde SQuaRES-100 is tot nu toe al 5 keer ingrijpend verbouwd en nu eindelijk door mij goed genoeg bevonden.

    Laatst bewerkt: 13 nov 2021
  10. Peter Den

    Peter Den PH-SAM

    Lid geworden:
    2 dec 2005
    Berichten:
    1.677
    Locatie:
    Voorburg
    Opmerkingen eerste vluchten:

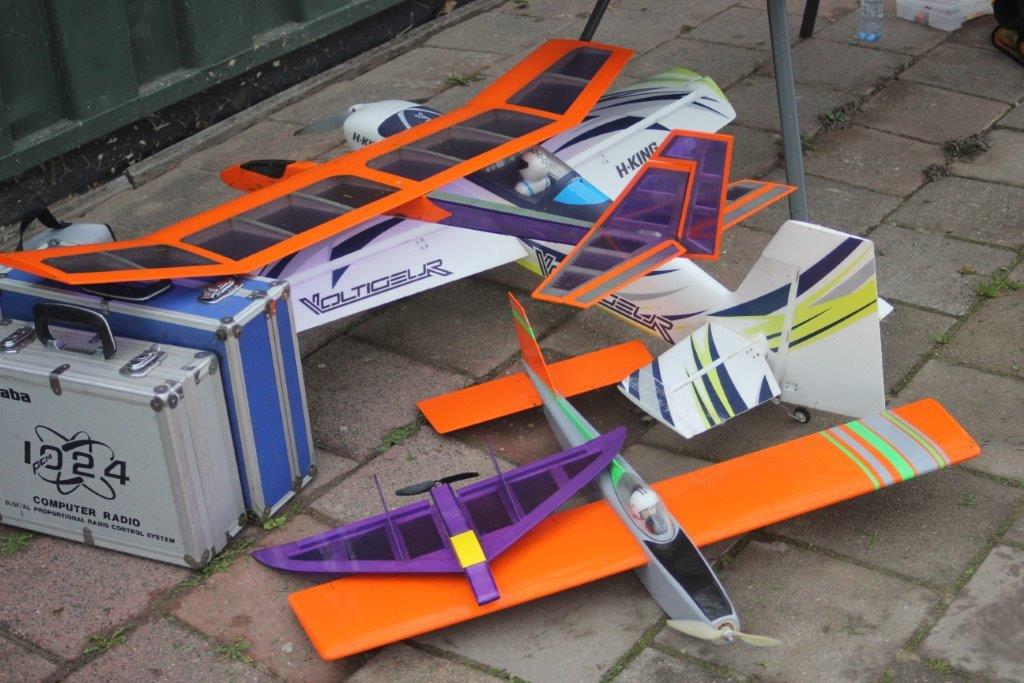

    (ter vergelijking opgevlogen met de Piccco van H.)
