Erc. Tow op navolging paf trainer.

Discussie in 'Sleepvliegtuigen' gestart door serge pot, 13 sep 2021.

  1. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Een zaterdag bij RC Europe gezeten om een gelijkende paf, icarus, greenly trainer op te zetten.

    Maar dan zoals ik de visie heb wat zeer goed ging.
    Ook is het de bedoeling om de vleugel straffer te maken.
    Profiel van de vleugel is naca 0015. Stabilo en kielvlak naca 0012. Hierdoor is er plek in het stabilo voor twee hoogteroer Servos. Stabilo wordt op de romp gestoken. En met een slimme constructie worden ook de stabilo struts bevestigd.

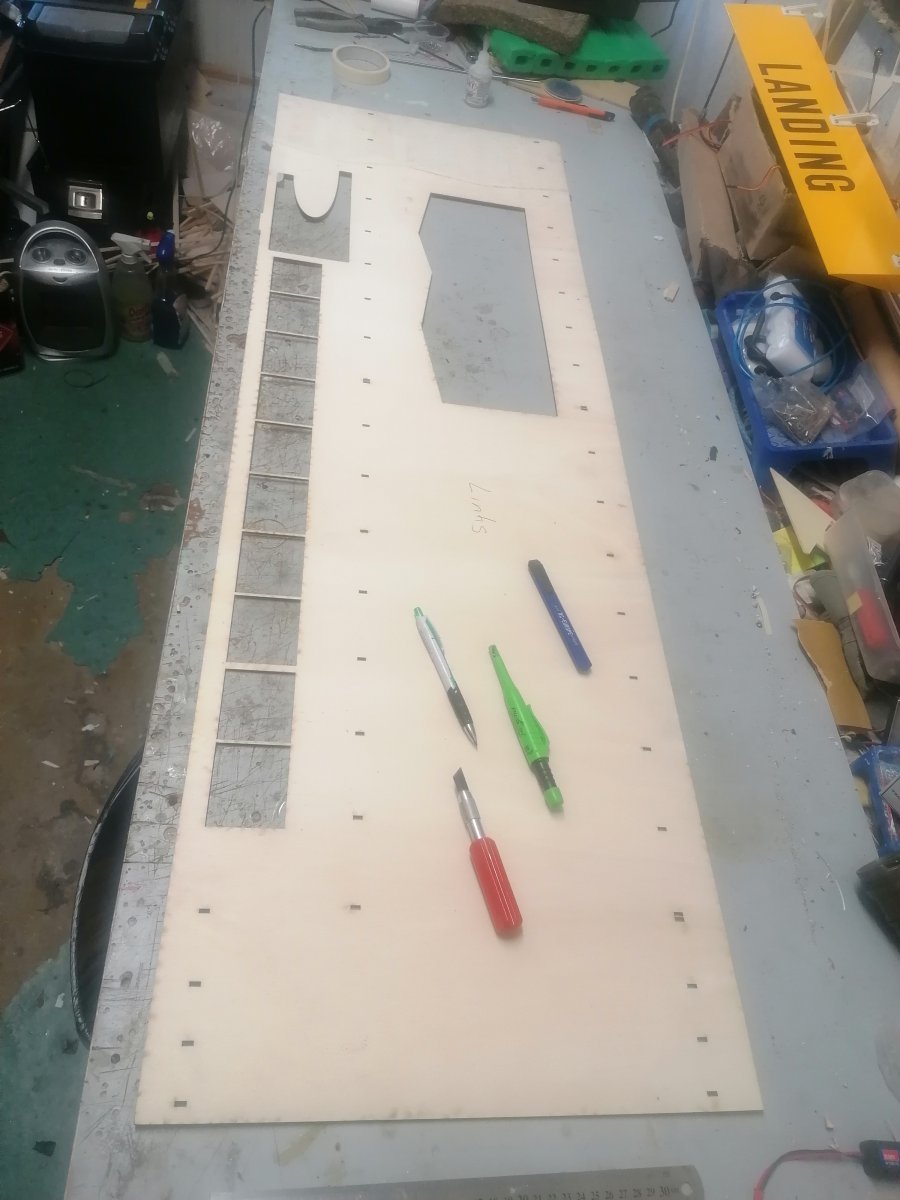

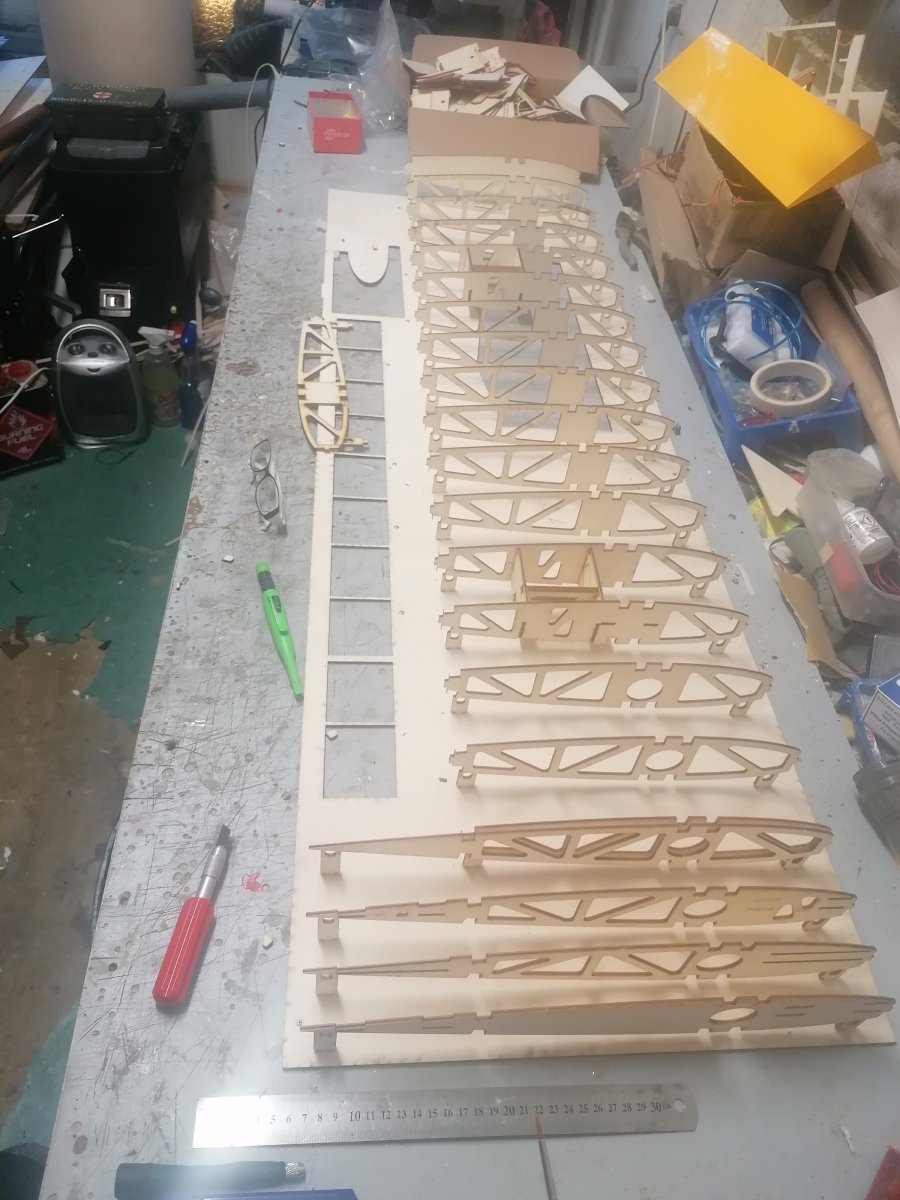

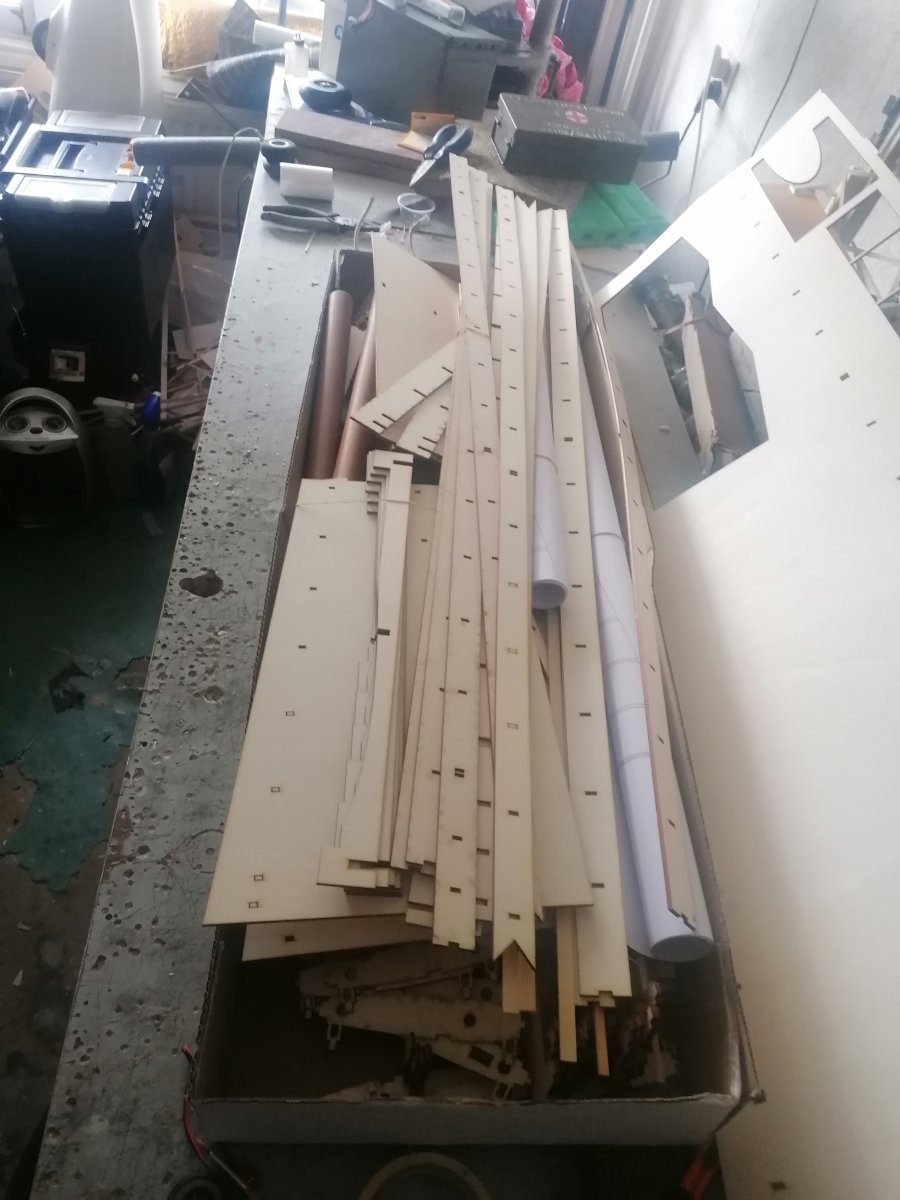

    Goed de vleugel wordt gebouwd op een mal zodat alle ribben gepositioneerd worden zodat links en rechts gelijk worden. Aangezien ik hem gelijk twee keer bouw zal het soms wat tijd vergen tussendoor voor updates. IMG_20210913_173922.jpg
    B IMG_20210913_184804.jpg IMG_20210913_193206.jpg IMG_20210913_193215.jpg IMG_20210913_192923.jpg

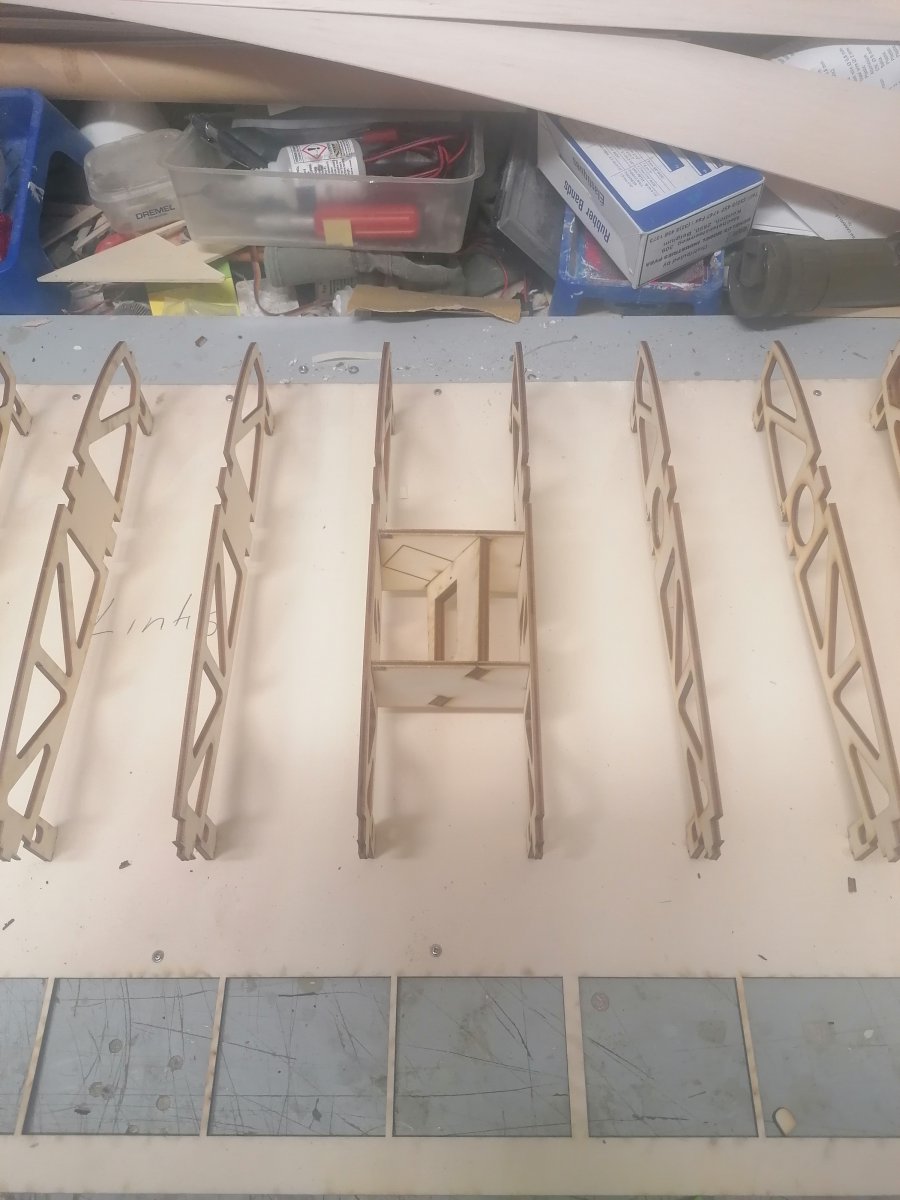

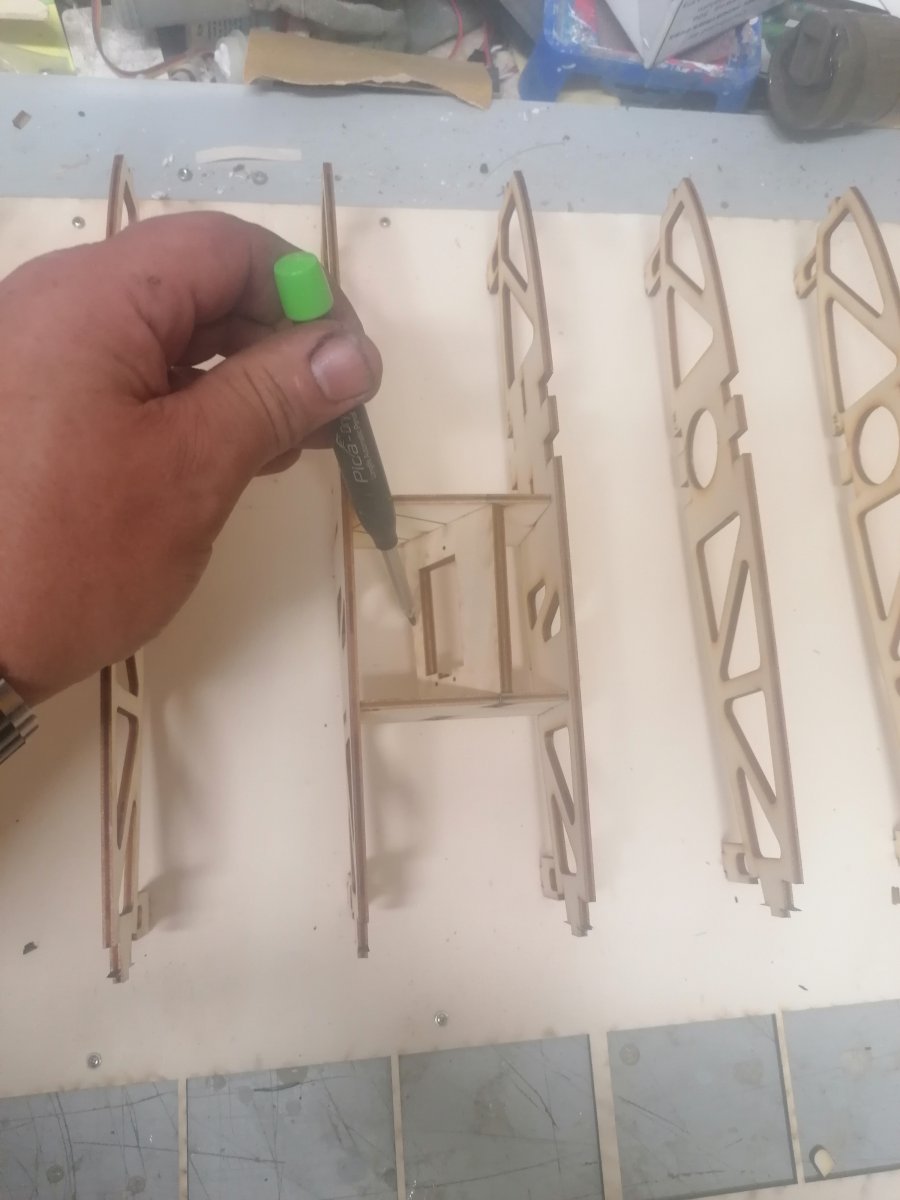

    Bij de Servo montageplaat haal ik daar het hout nog weg wat ik met de pen aanwijs.

    Alles is hier nog droog opgezet.

    Cnn, Berrie, Thedo en 3 anderen vinden dit leuk.
  2. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

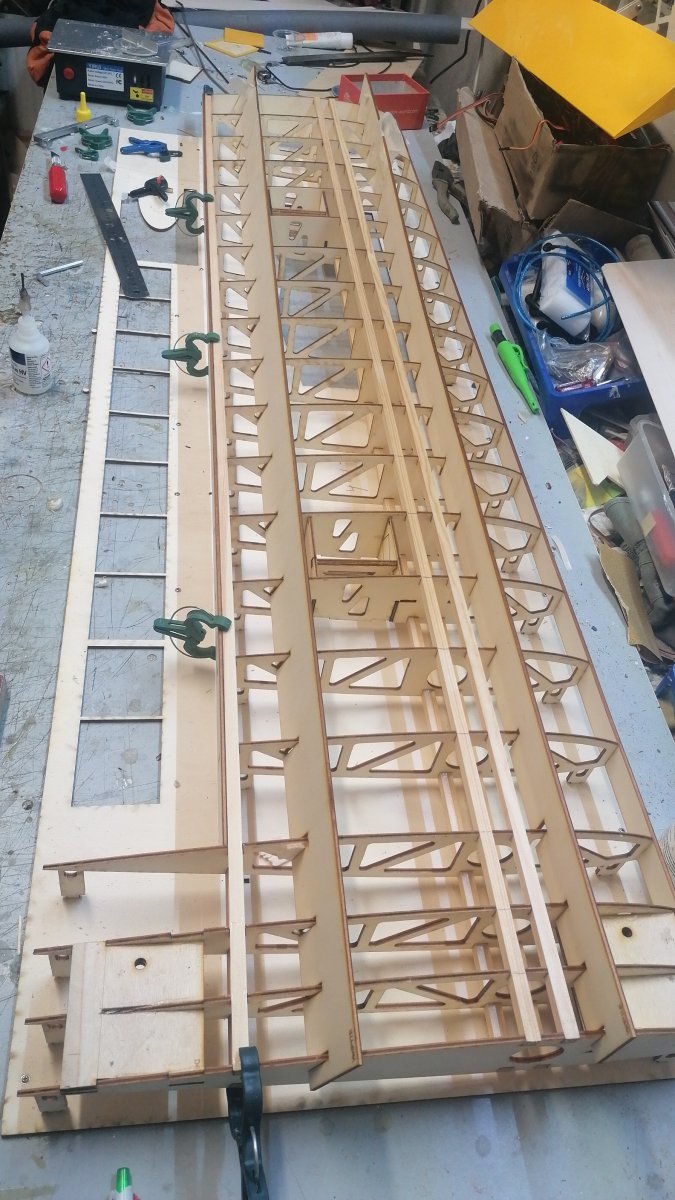

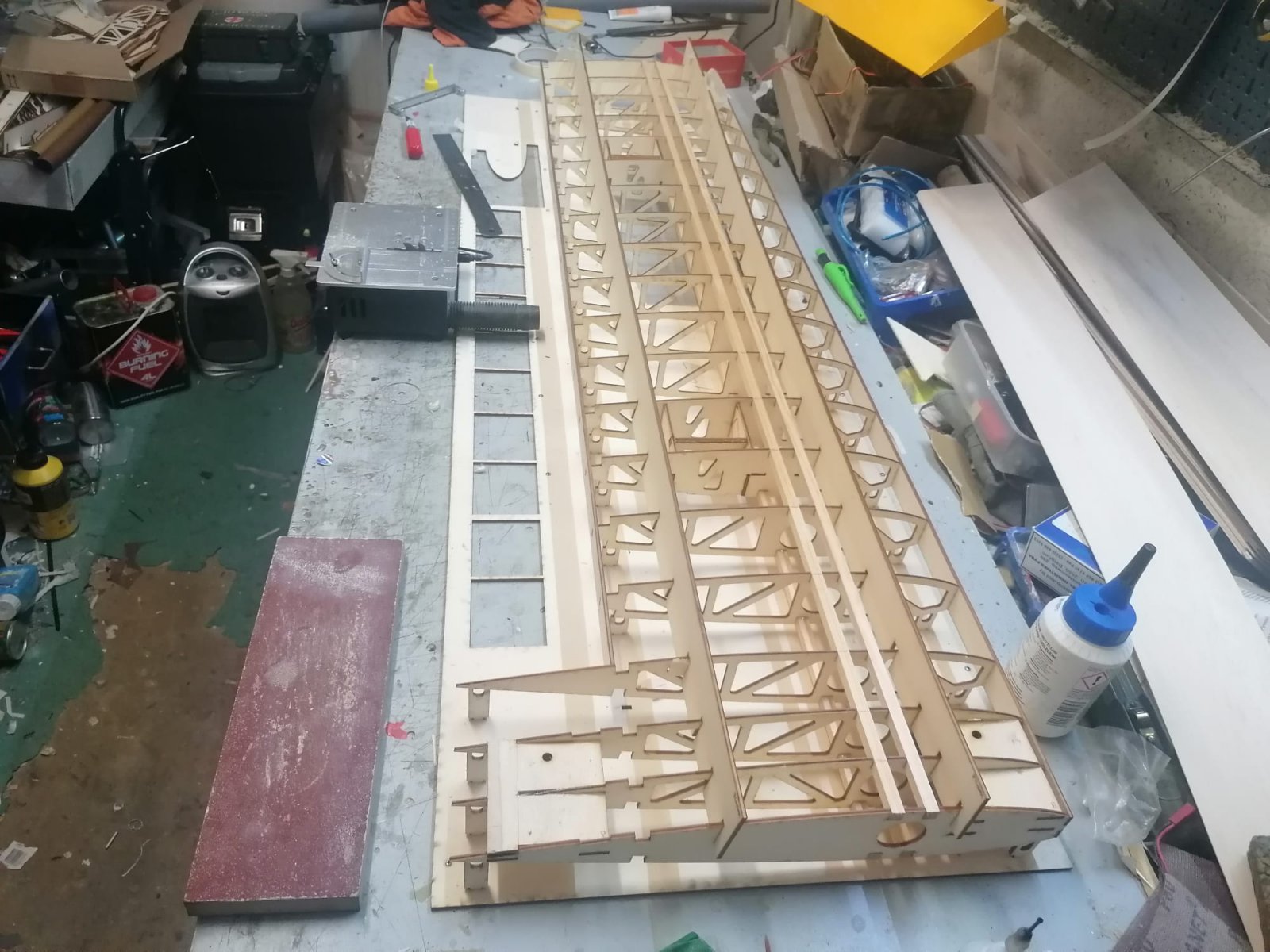

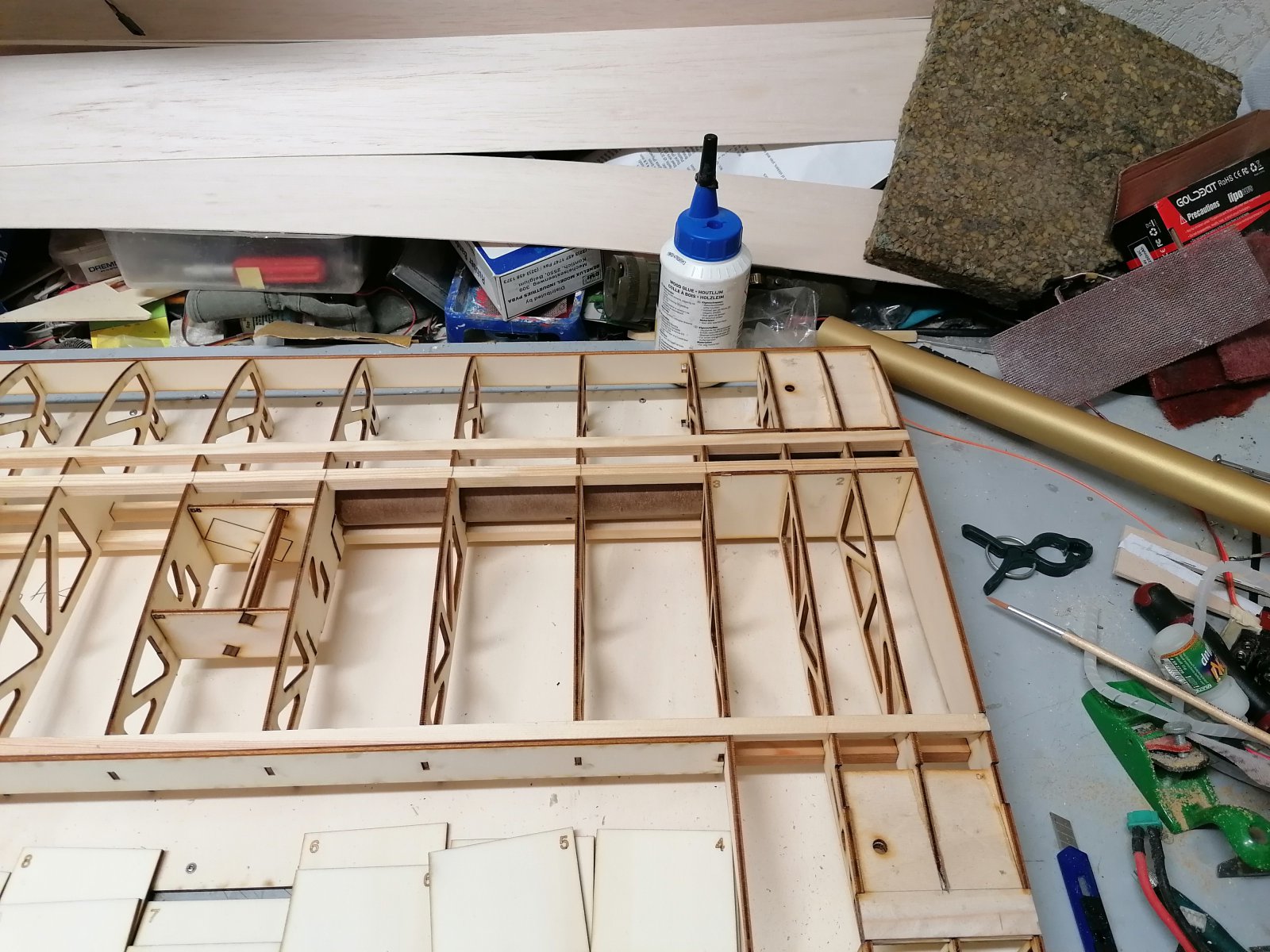

    Alles nu verlijmd, op de eindlijst na. Die leg ik straks onder de voorlijsten van de roeren en kan dan zo de Stift scharnier gaten boren.

    Webbing en vleugelbuis zijn de volgende. IMG_20210914_190440.jpg IMG-20210914-WA0019.jpg IMG-20210914-WA0020.jpeg

    ISOLA2, TheNorb, Berrie en 1 andere persoon vinden dit leuk.
  3. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

    ISOLA2, TheNorb en Berrie vinden dit leuk.
  4. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

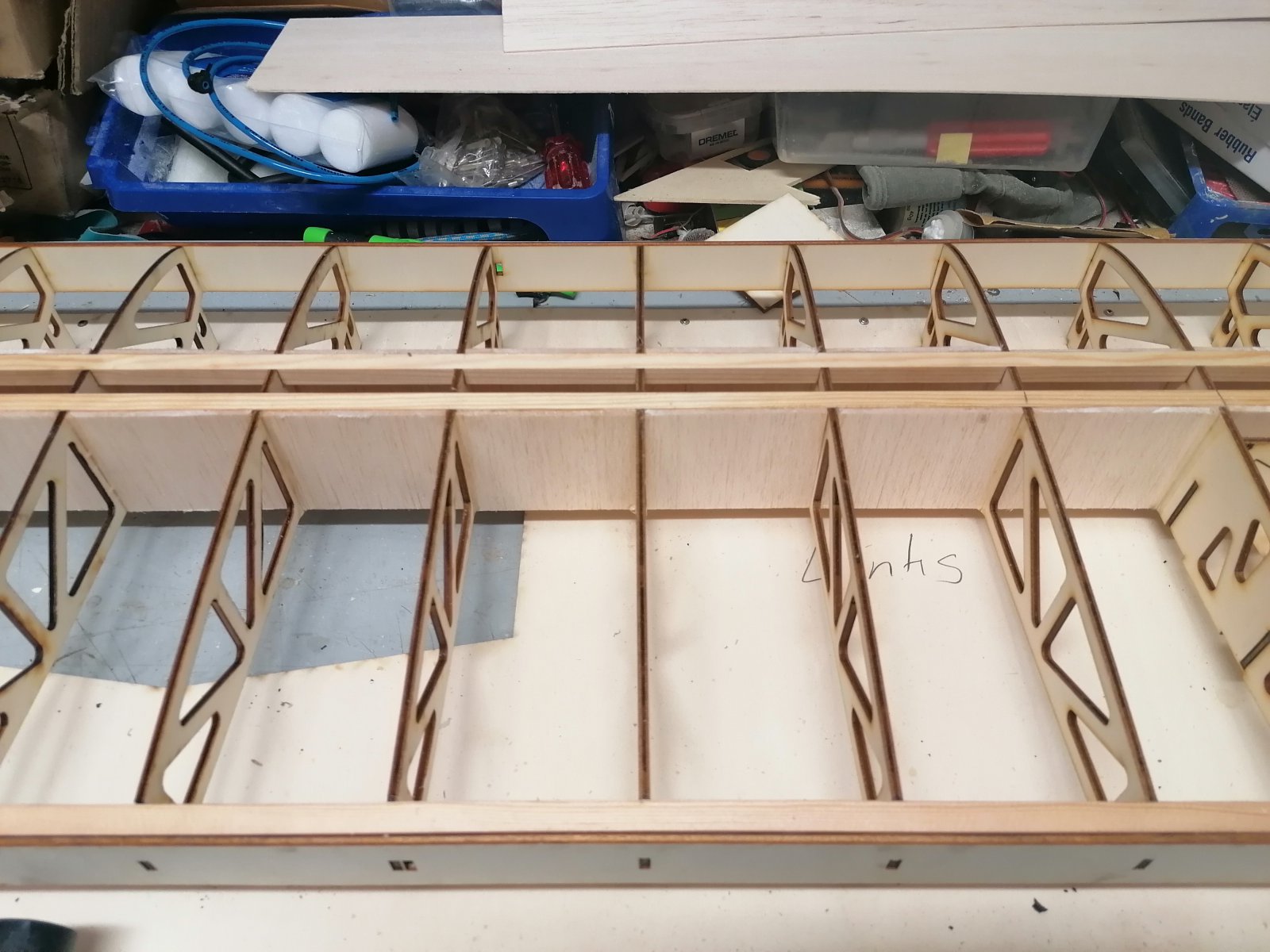

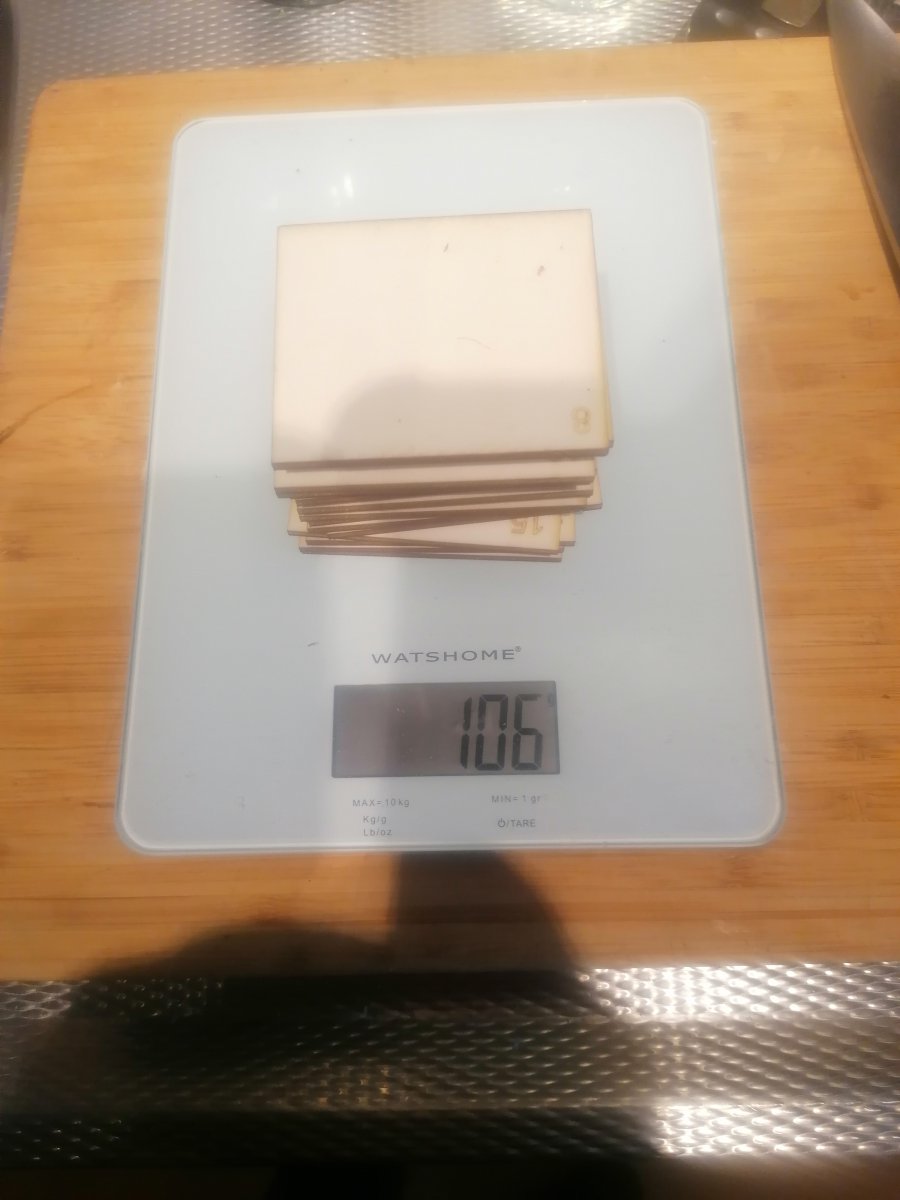

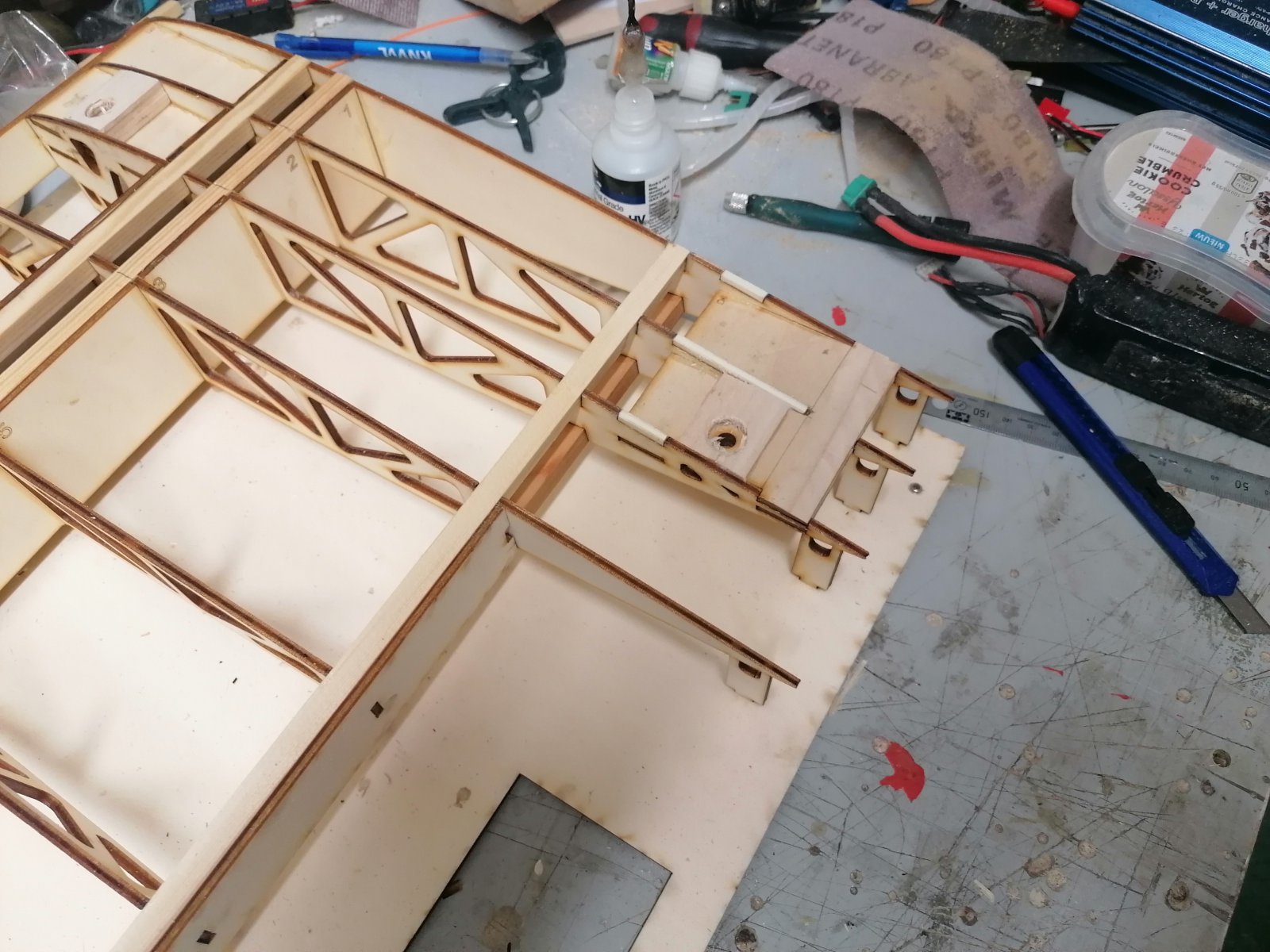

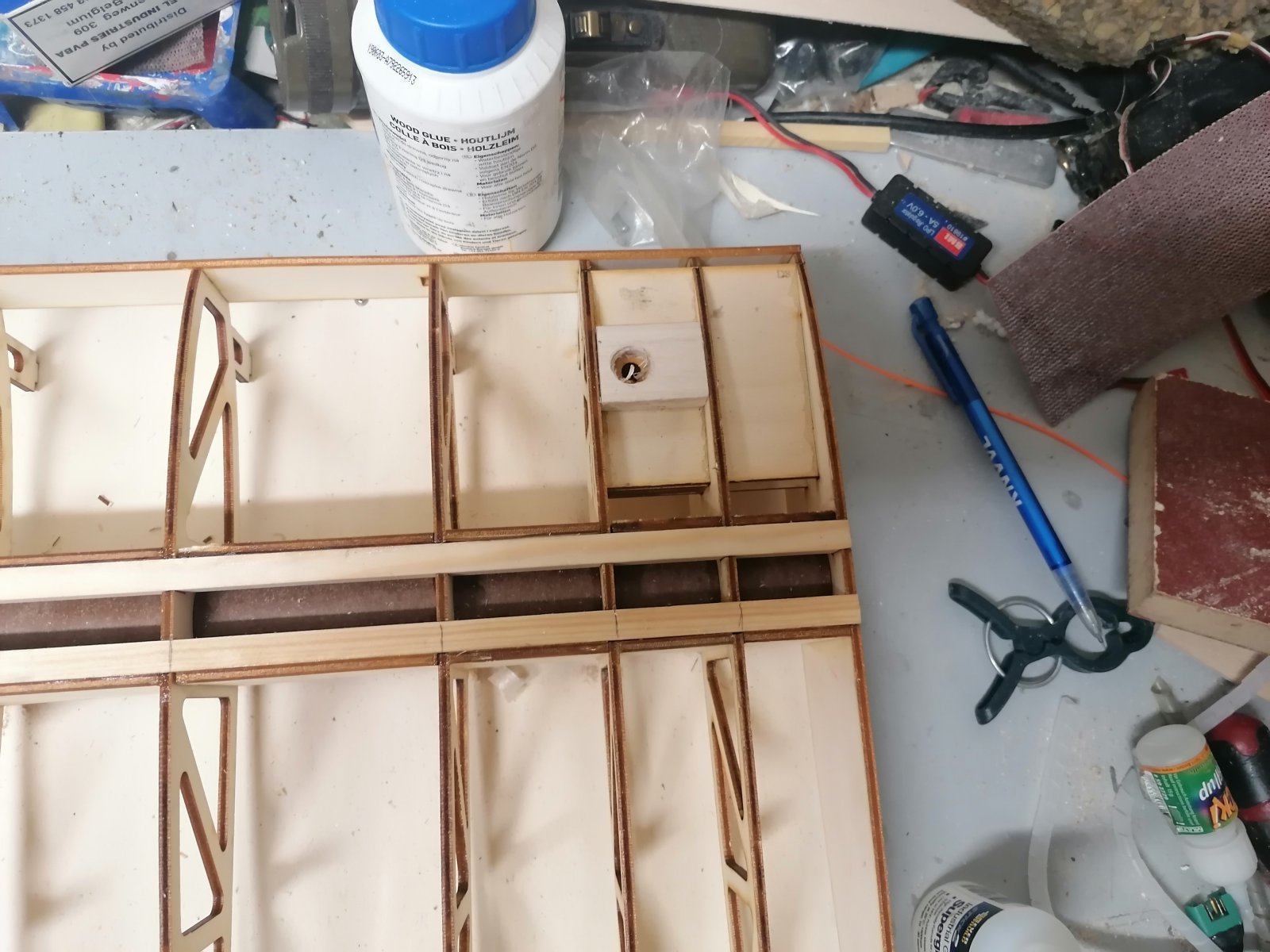

    Triplex webbing vervangen door 3mm webbing balsa. Scheelt een 150 gram per vleugel. IMG_20210915_181601.jpg IMG_20210915_181613.jpg IMG_20210915_185219.jpg IMG_20210915_185224.jpg IMG_20210915_185208.jpg

    Arnold 85 vindt dit leuk.
  5. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

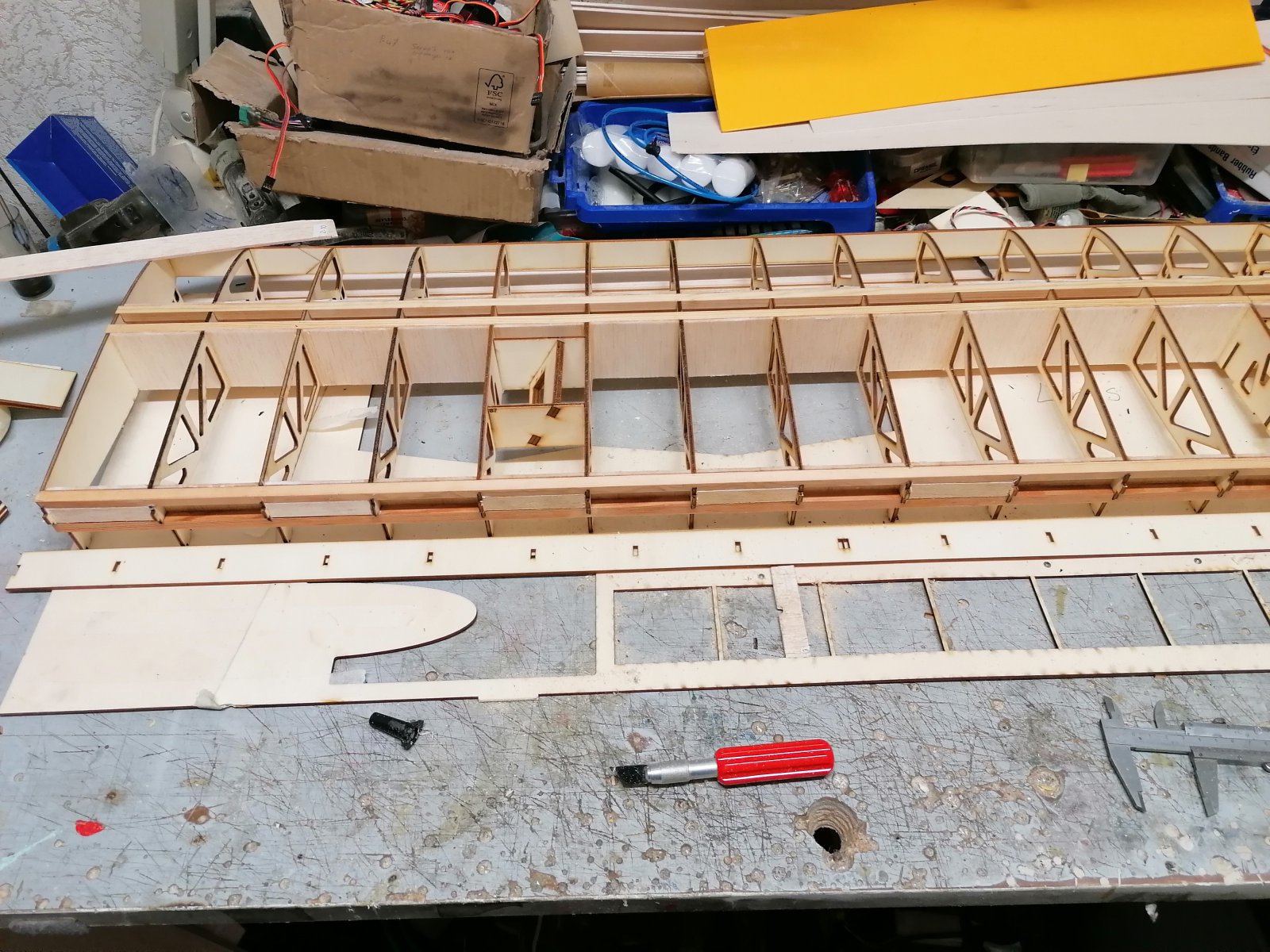

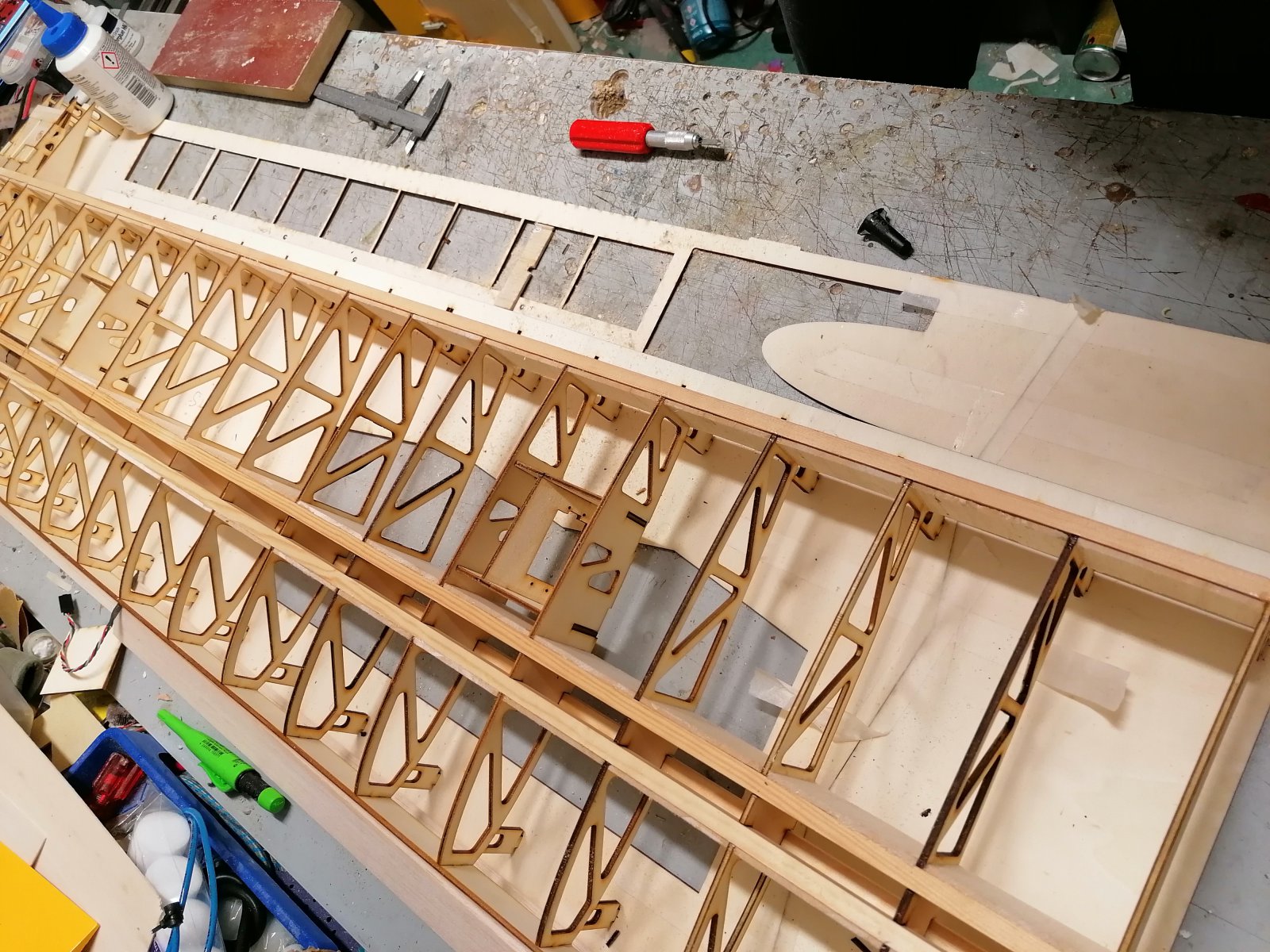

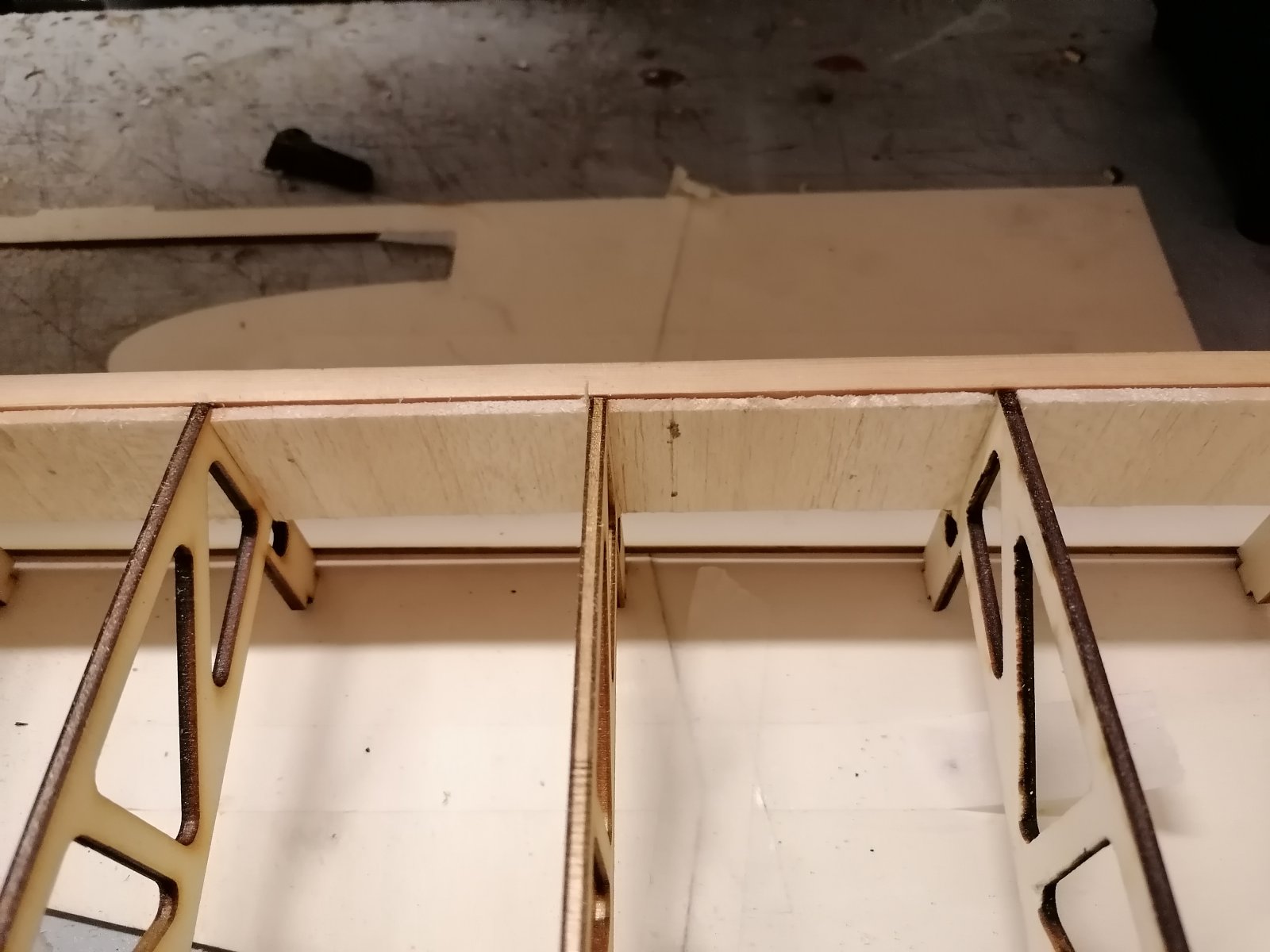

    Achterlijst weer gedemonteerd. Webbing geplaatst en vulhout voor de penscharnieren. IMG_20210915_204736.jpg IMG_20210915_204749.jpg IMG_20210915_204752.jpg

    Arnold 85 vindt dit leuk.
  6. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

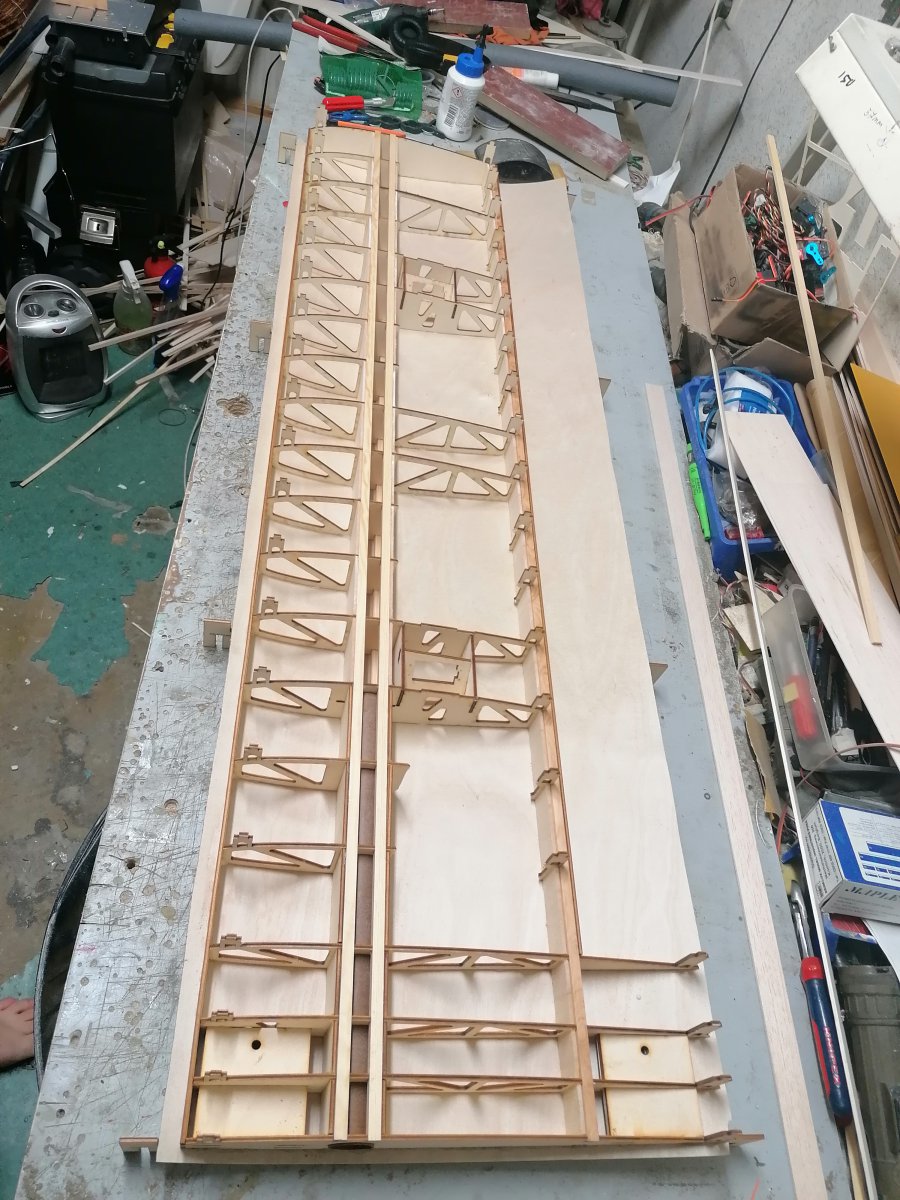

    Mal samengesteld om de indekking te verlijmen.
    De overtollige ribben heb ik verwijderd en de indekking verlijmd. IMG_20210919_194742.jpg IMG_20210919_194826.jpg

    ISOLA2, Cnn en Berrie vinden dit leuk.
  7. Berrie

    Berrie Vriend van modelbouwforum.nl

    Lid geworden:
    9 feb 2004
    Berichten:
    4.476
    Locatie:
    Schoonhoven
    Ging de indekking niet hangen tussen de 4 hulpribben?

  8. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Nope, dat is 0,8 triplex. Droog opgebracht.
    En al zal het iets invallen doet het geen afbreuk.

  9. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Boven indekking is droog.

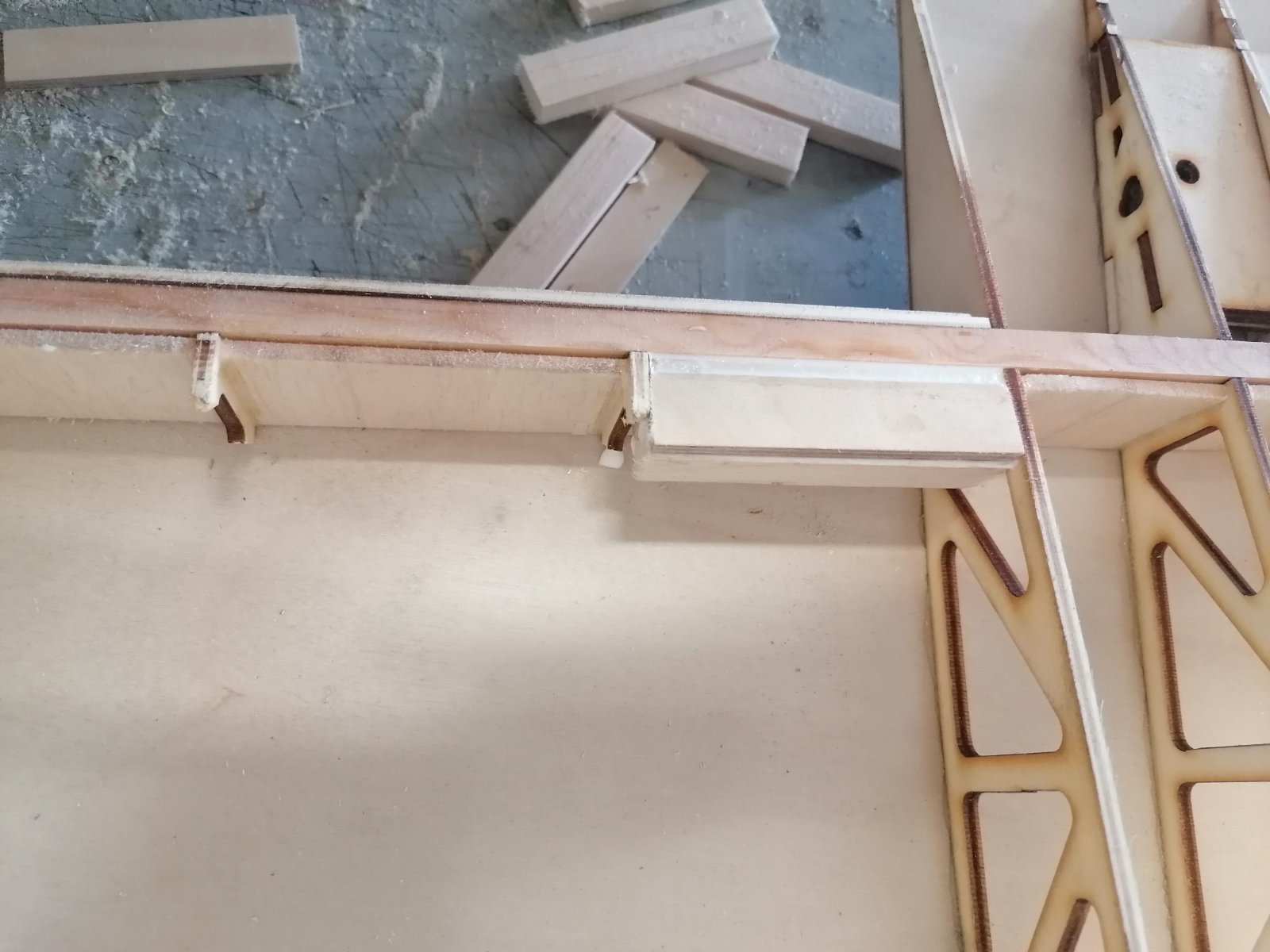

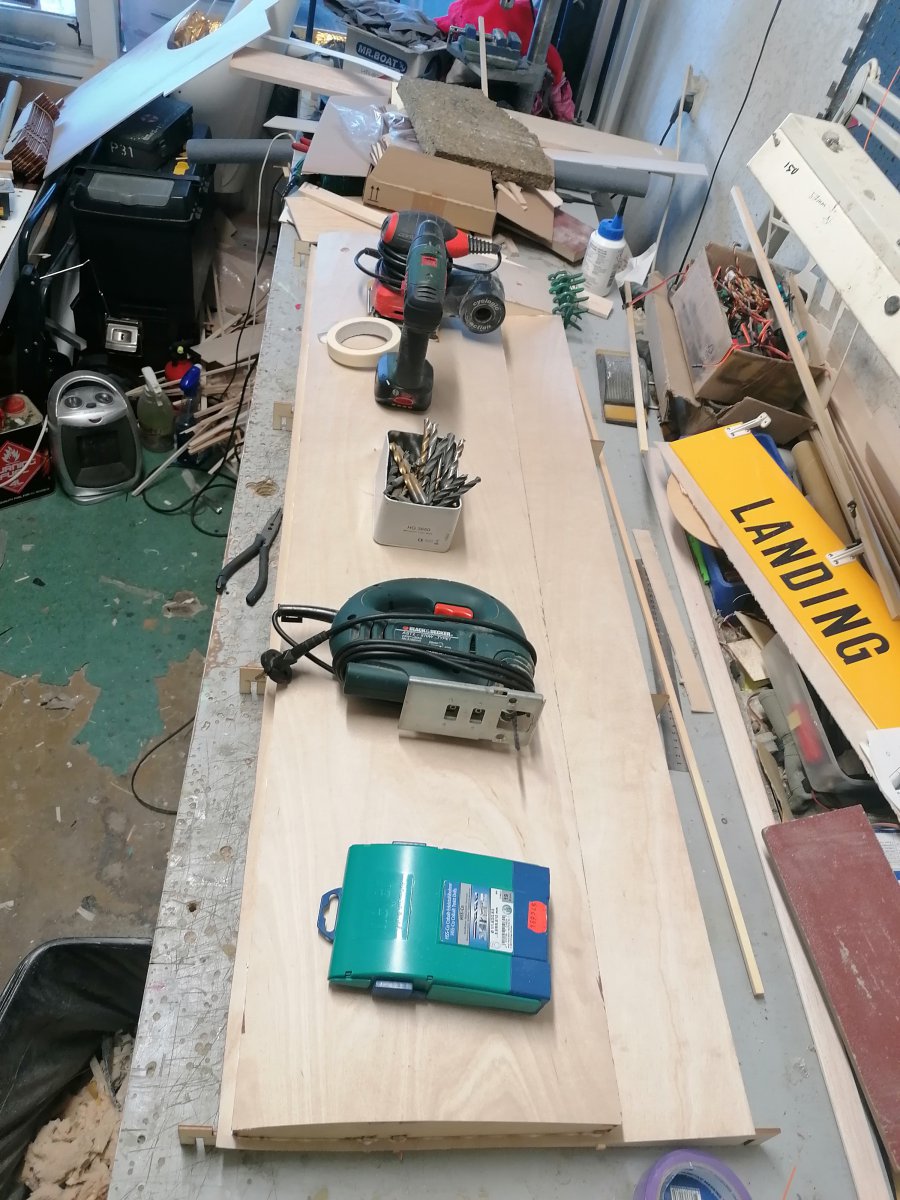

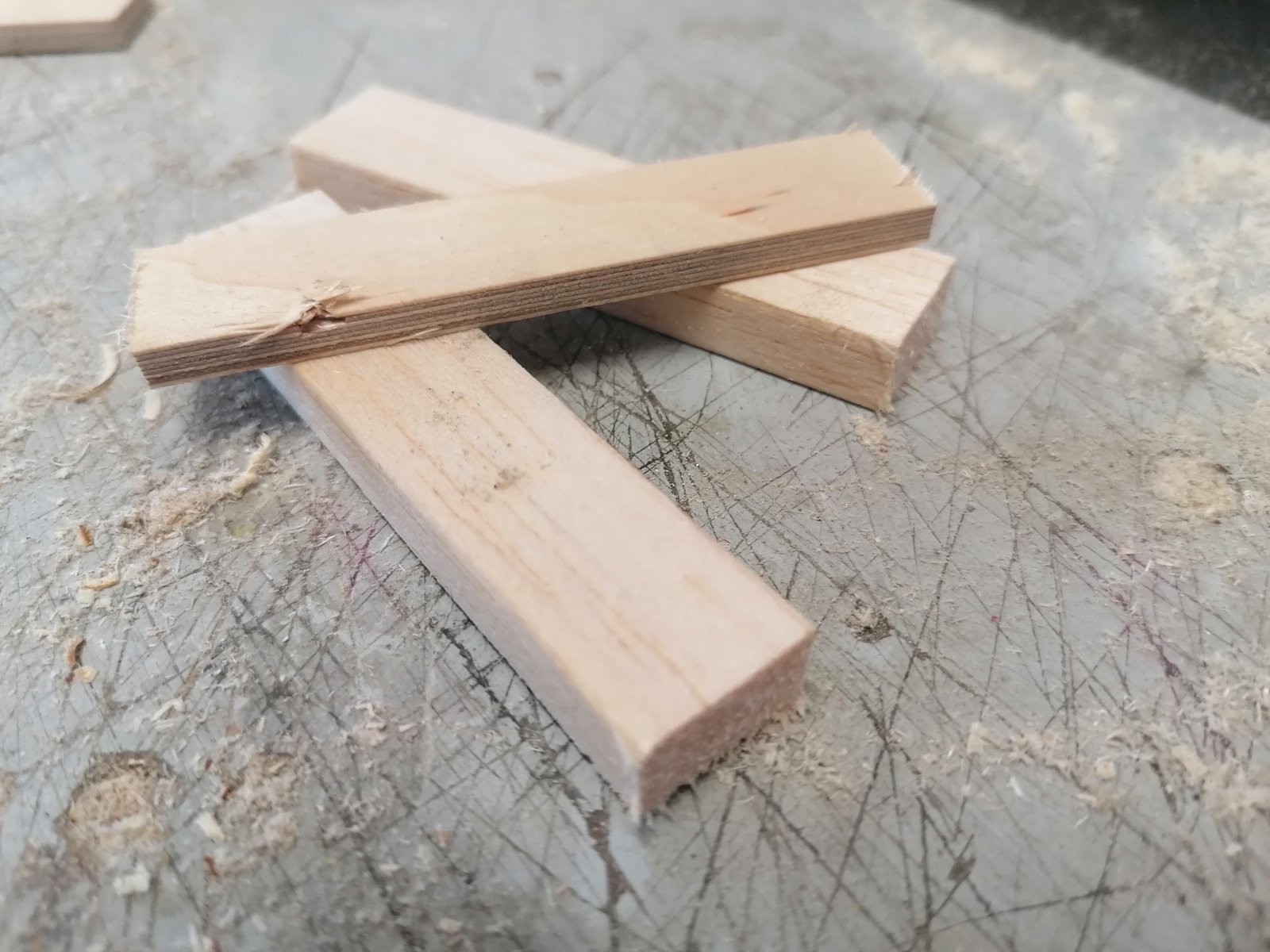

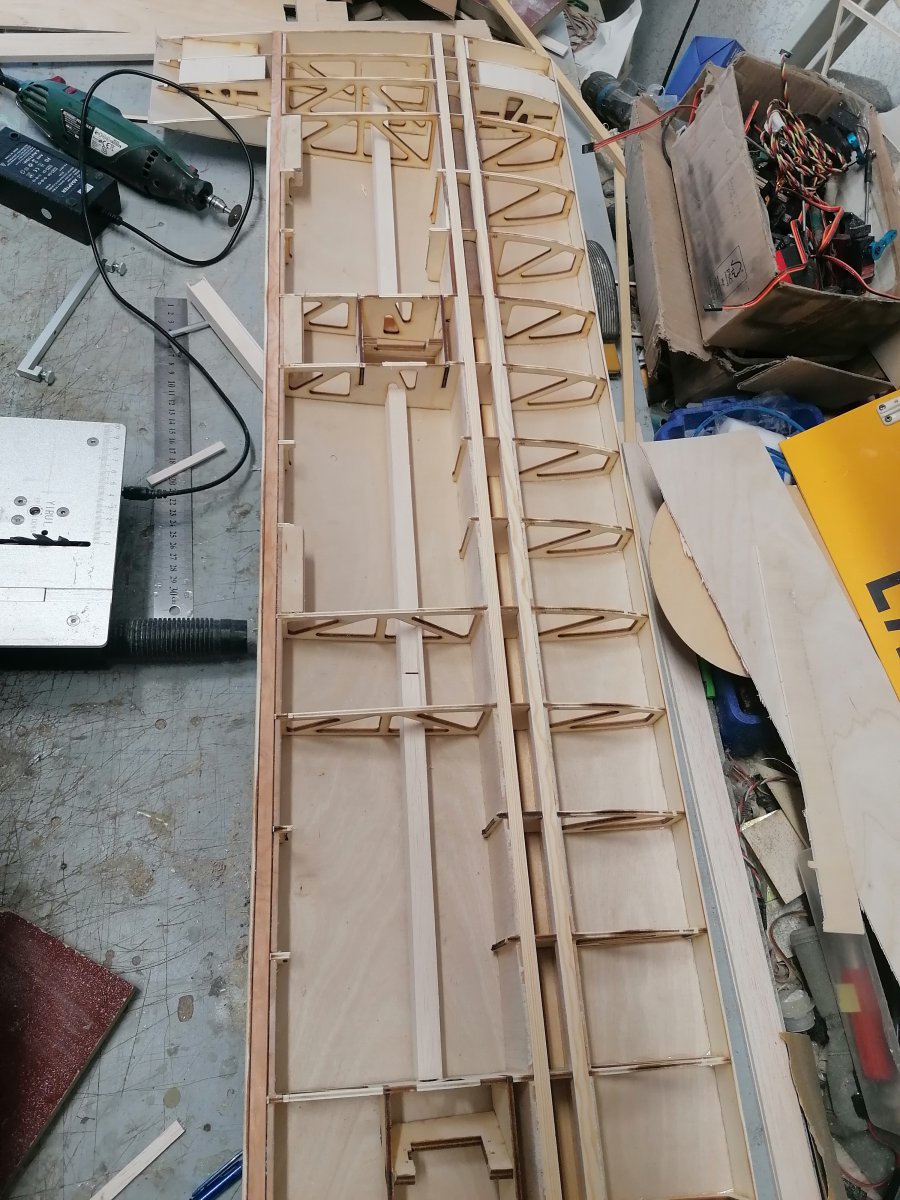

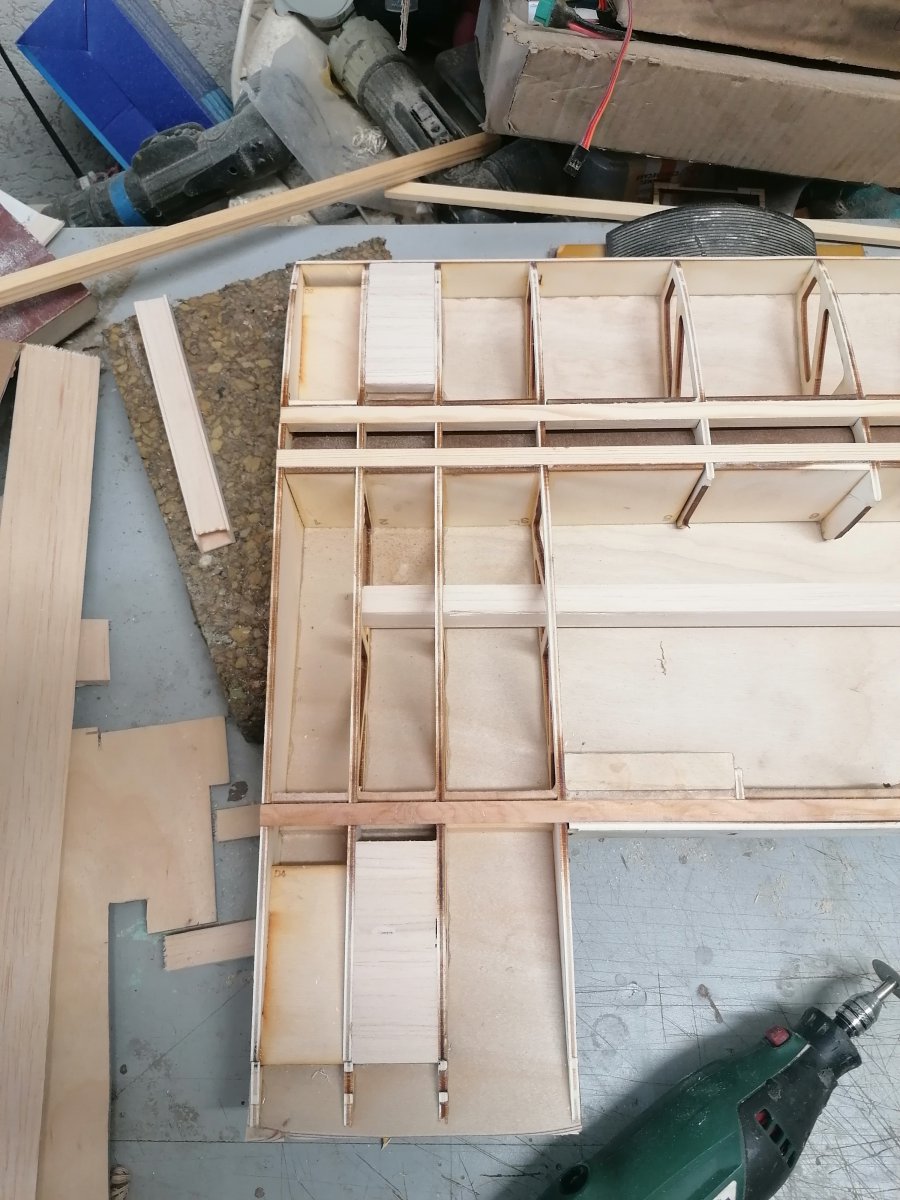

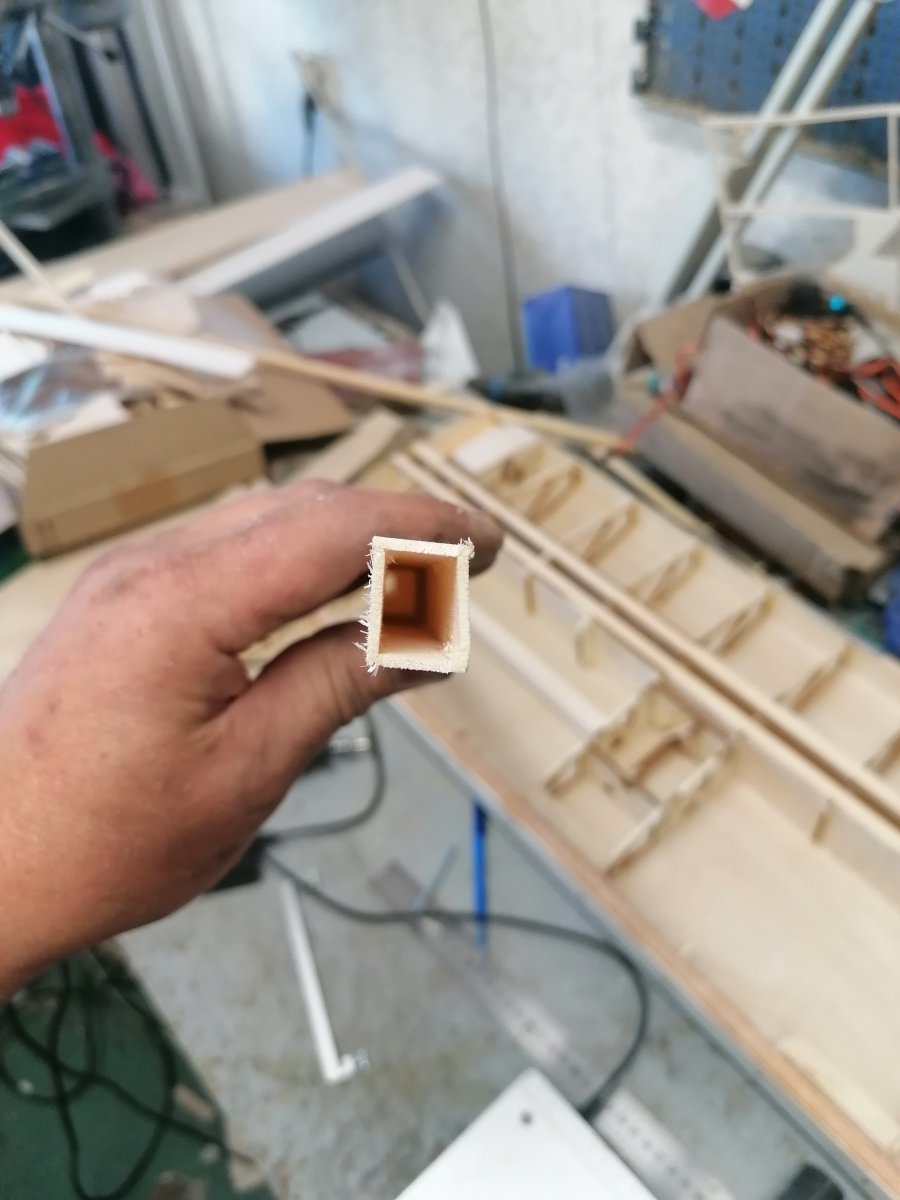

    Servo Kabel buisjes gemaakt van 1,5mm balsa. Flapscharnieren bevestigingspunten ingelijmd. En de onder indekking ligt nu te drogen. IMG_20210920_163612.jpg IMG_20210920_163558.jpg IMG_20210920_175940.jpg IMG_20210920_180616.jpg IMG_20210920_181152.jpg IMG_20210920_183644.jpg

    ISOLA2 en Arnold 85 vinden dit leuk.
  10. Berrie

    Berrie Vriend van modelbouwforum.nl

    Lid geworden:
    9 feb 2004
    Berichten:
    4.476
    Locatie:
    Schoonhoven
    Ik heb niet eerder een vleugel met 0.8mm triplex beplanking in mijn handen gehad. Ben benieuwd, zal best lekker stevig zijn!

    Handig idee om met 1.5mm balsa een servokabelkanaaltje te maken, nu de verkoop van rietjes aan banden is gelegd. ;)

    serge pot vindt dit leuk.
  11. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

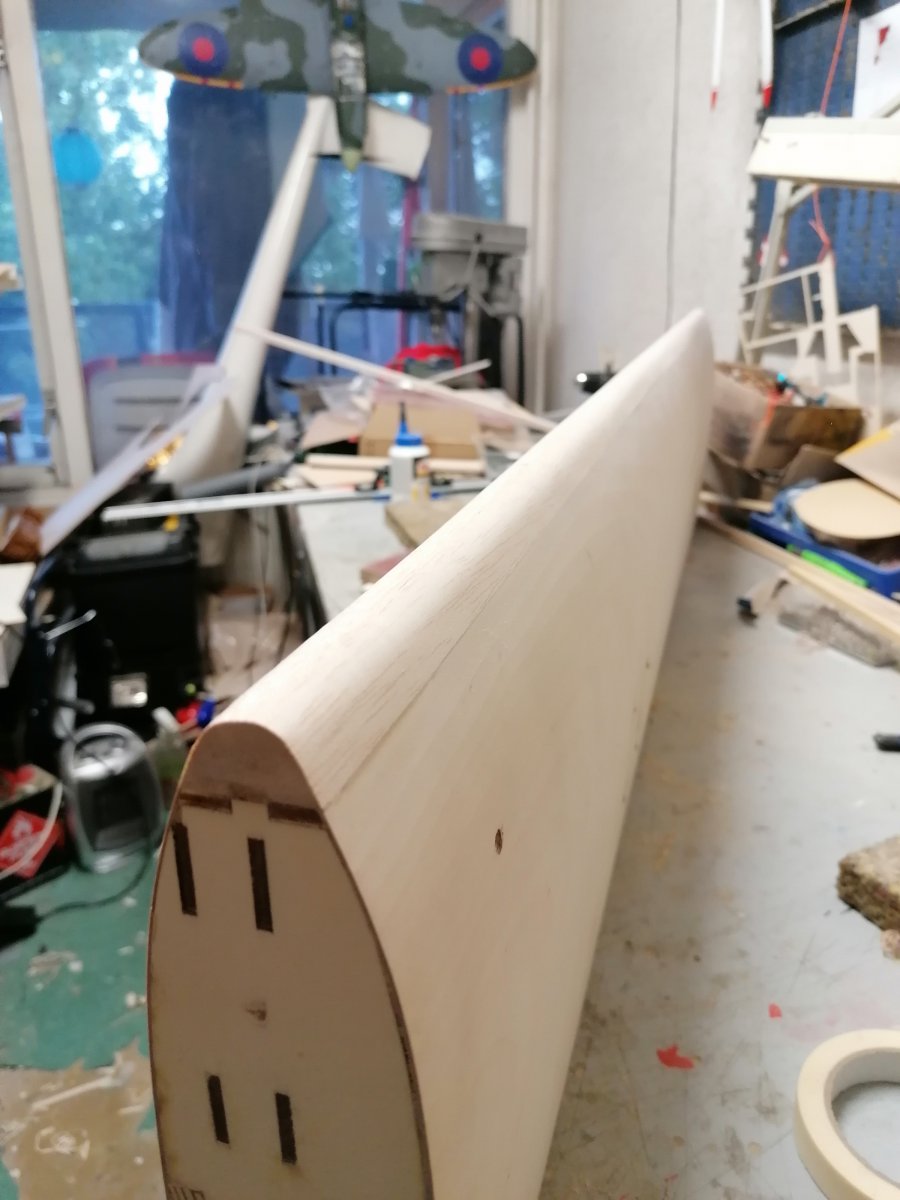

    Neuslijst gemaakt van knoepert hard balsa. Ouderwets krullen trekken en schuren maar.

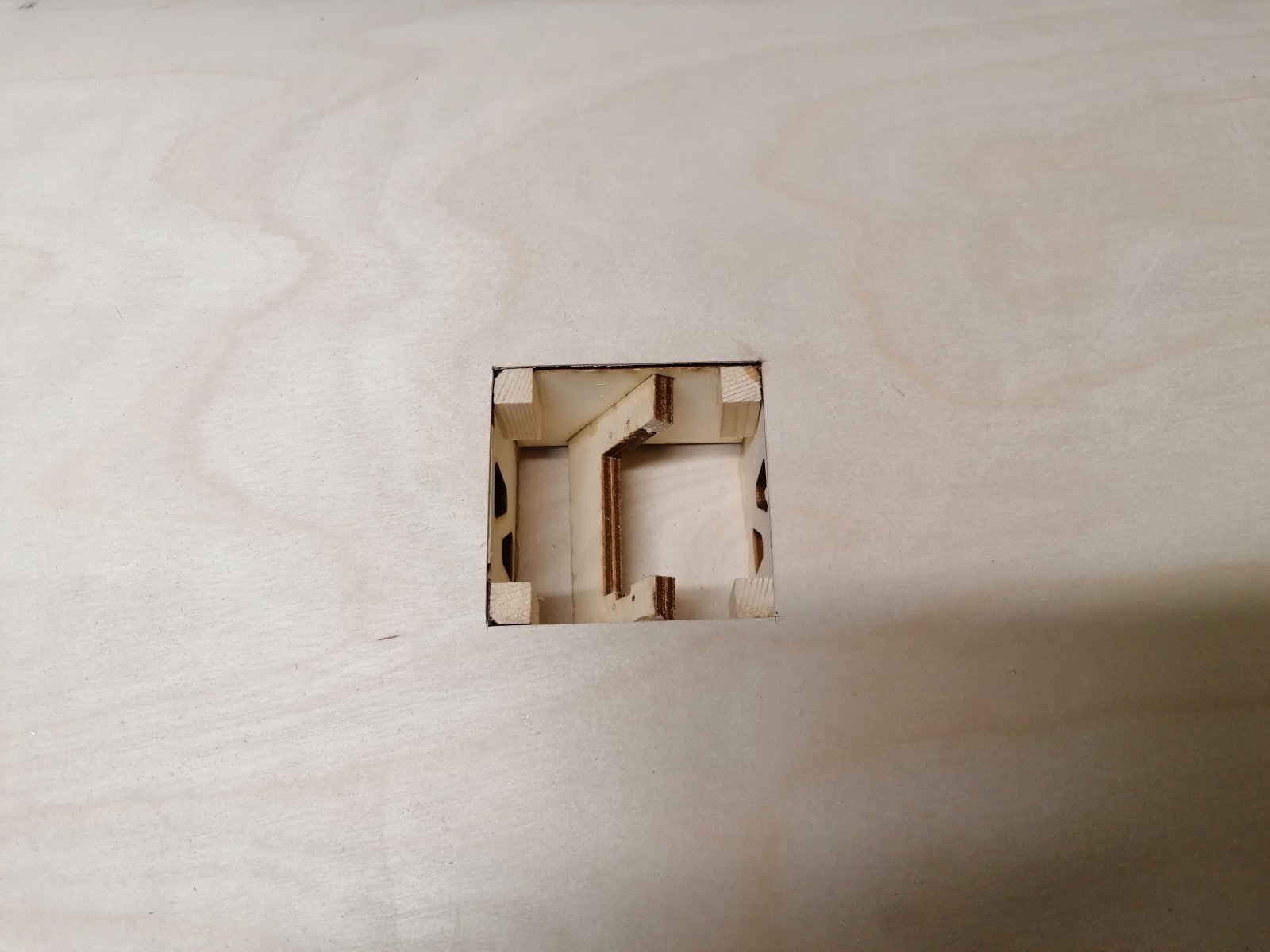

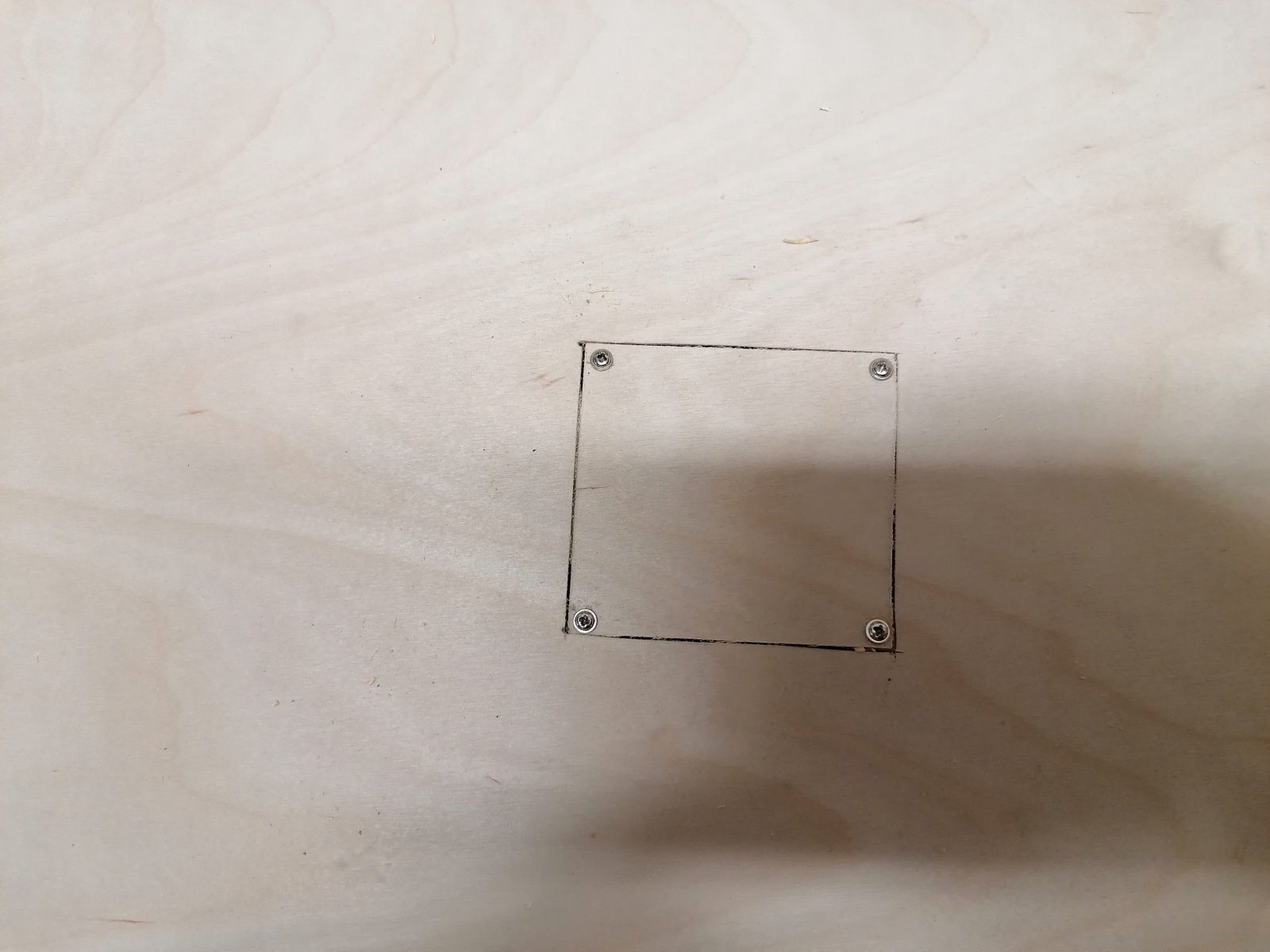

    Servo luiken uitgesneden en schroefbevestigingen gemaakt.

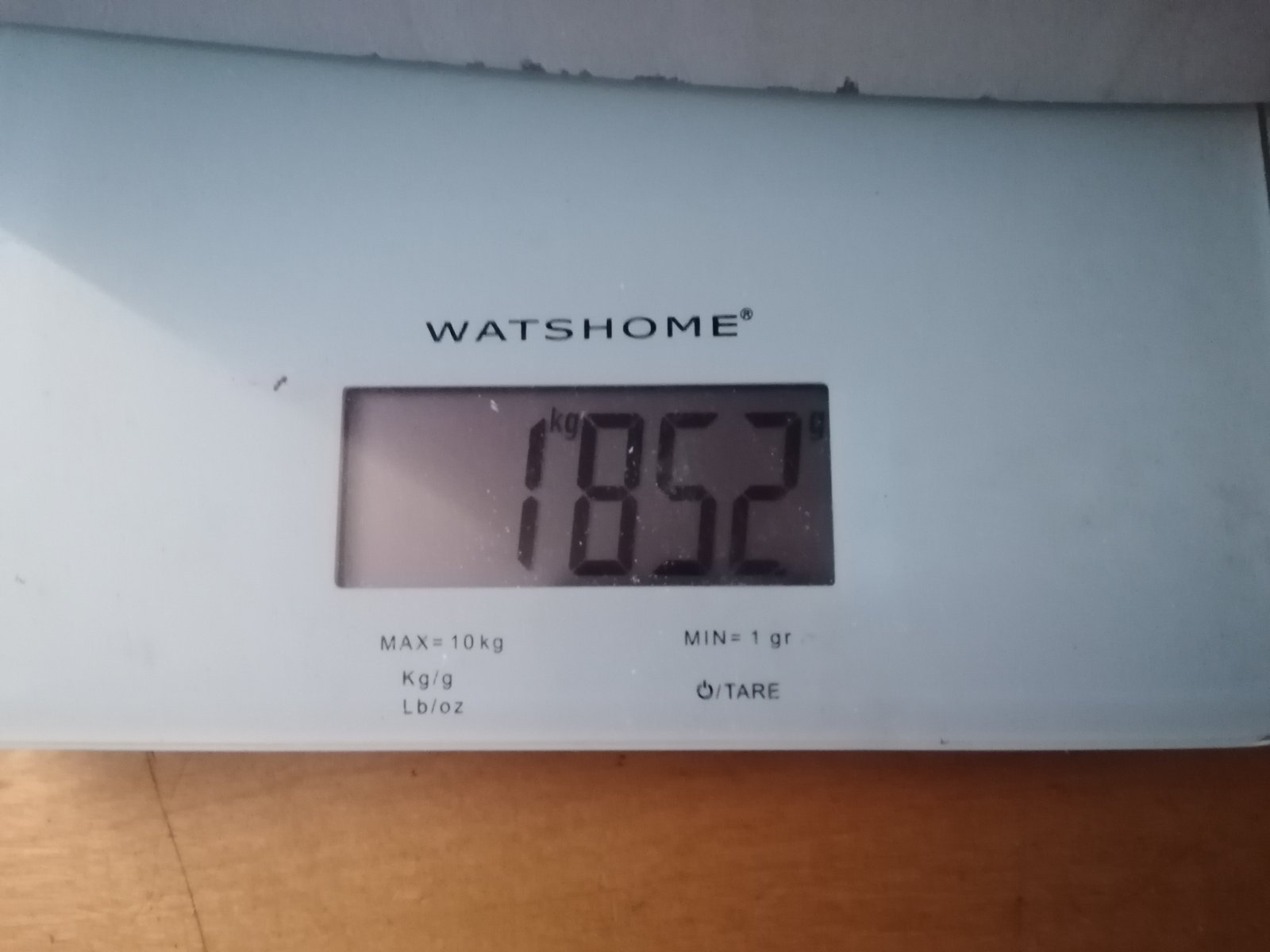

    Daarna gewogen. 300 gram zwaarder, maar minimaal 2x zo sterk als de originele paf vleugel. IMG_20210921_191054.jpg IMG_20210921_191058.jpg IMG_20210921_191556.jpg IMG_20210921_191832.jpg

    Cnn, Arnold 85, wes en 1 andere persoon vinden dit leuk.
  12. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.898
    Locatie:
    Hillegom
    Vanwaar de schuine plaatsing van de servo's in de vleugel?
    Ik geloof toch dat ik zelf alle ribben had laten zitten. Dit gaat toch enigszins ten koste van de sterkte en stijfheid van de vleugel.

    serge pot vindt dit leuk.
  13. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    De schuine stand om de Servos makkelijker te kunnen plaatsen (de schroeven zijn dan beter bereikbaar voor de schroevendraaier) en mooi verdekt weggebouwd ipv zo lelijk uitstekend onder de vleugel.
    En qua sterkte is hij nu al sterker dan de originele schuim vleugel van de paf. Ik ben er niet bang voor.

    Fotor vindt dit leuk.
  14. Arnold 85

    Arnold 85 Vriend van modelbouwforum.nl

    Lid geworden:
    14 jul 2015
    Berichten:
    2.438
    Locatie:
    Lunteren
    Die indekkng met 0.8mm triplex is ook aanzienlijk sterker lijkt mij?

  15. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Is gelijk aan sterkte met 4mm balsa

  16. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    Rustig hier al voorderingen?

  17. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Weinig nog, wacht op hout.

  18. MaartenCornelissen

    MaartenCornelissen

    Lid geworden:
    8 sep 2010
    Berichten:
    559
    Locatie:
    Amersfoort
    Ziet er mooi uit. Heerlijk materiaal om mee te werken dat triplex.
    Om het gewicht enigszins te kunnen relateren, wat is de spanwijdte / koorde?
    Het lijkt op een aantal foto's of de pootjes wat te lang zijn en niet ver genoeg in de bouwplaat schuiven, of komt dat door de foto's?

  19. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede
    Veegt stof van topic......

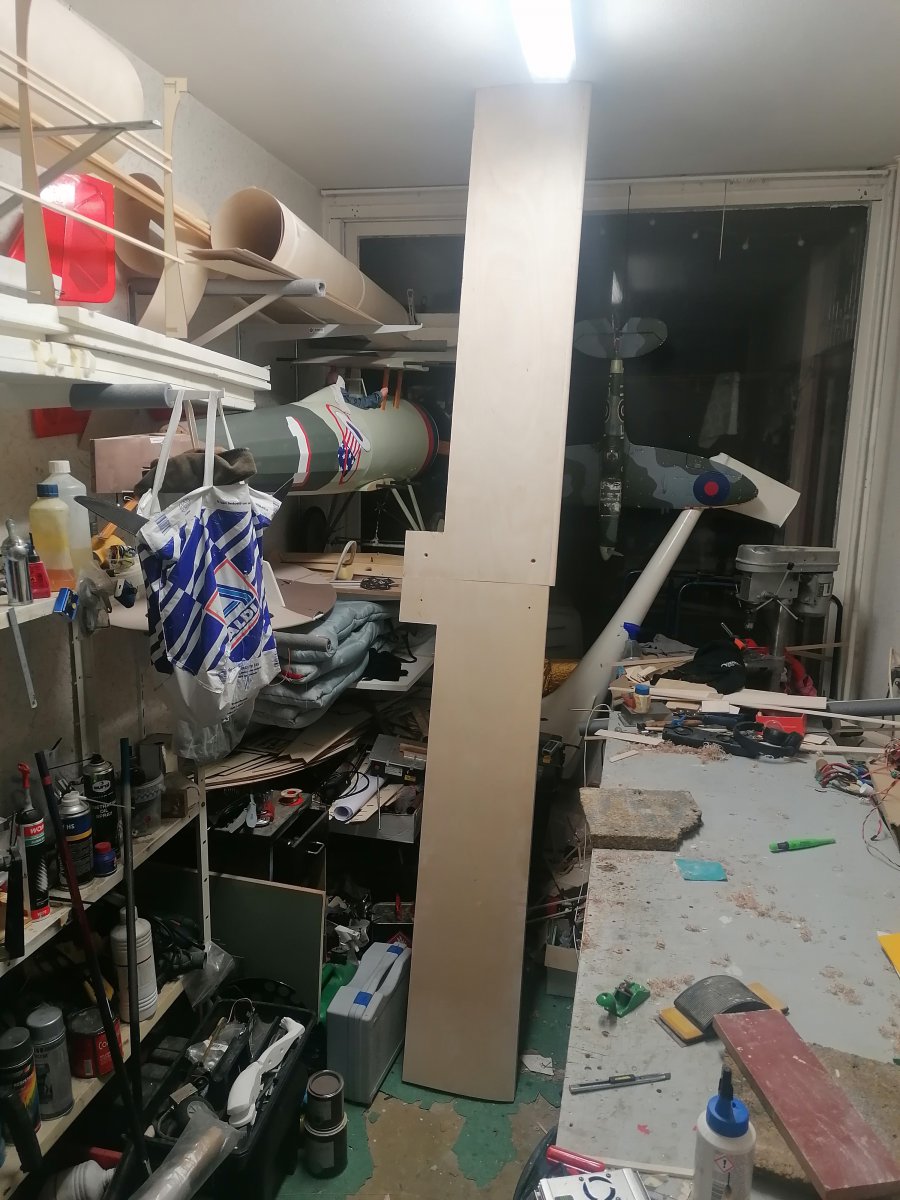

    Rechter vleugel is nu eindelijk ook ingedekt. En voor het eerst samen geschoven. 265 cm span past mooi schuin klem tussen plafond en vloer. IMG_20211122_201721.jpg

    Berrie vindt dit leuk.
  20. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.513
    Locatie:
    Ede

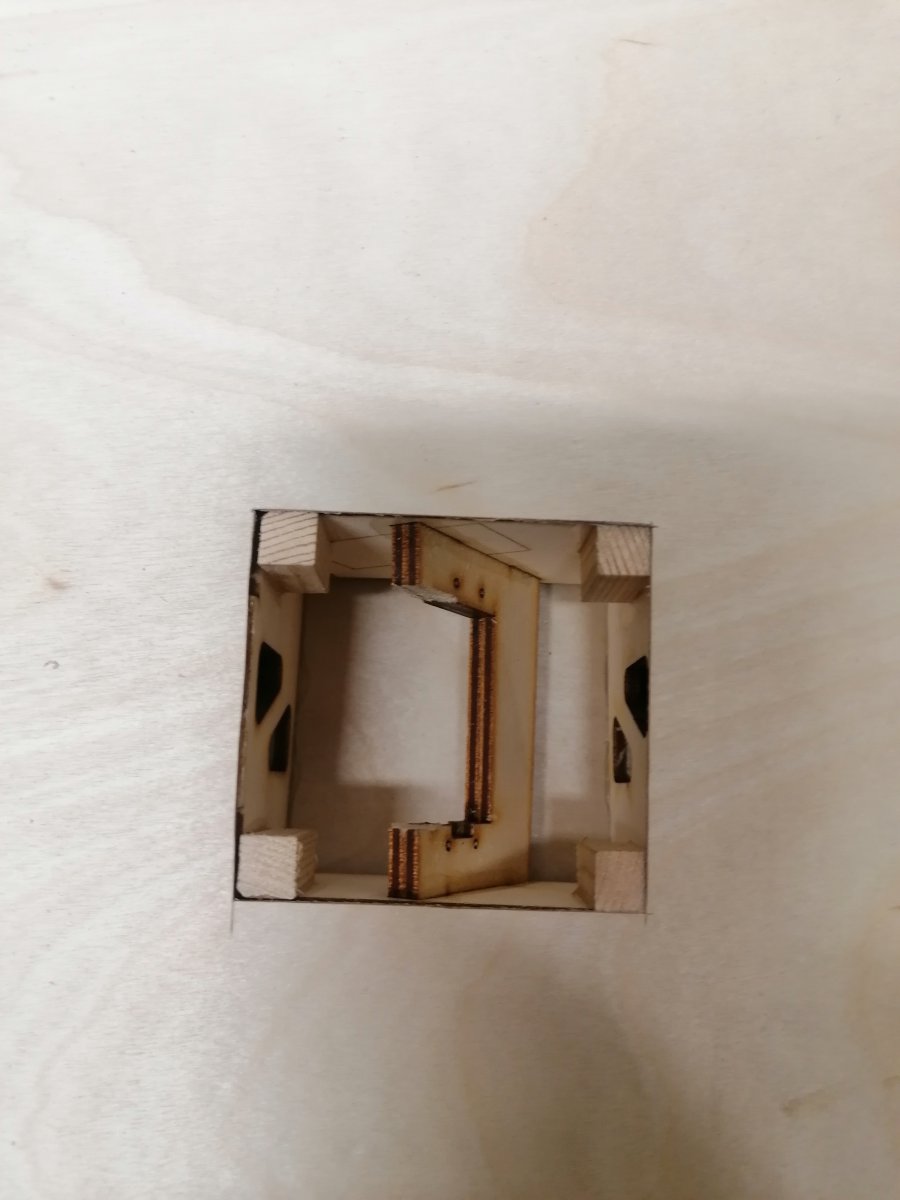

    En de servoluiken uitgesneden en klaargemaakt. IMG_20211123_193007.jpg IMG_20211123_201546.jpg IMG_20211123_201553.jpg IMG_20211123_202102.jpg IMG_20211123_202512.jpg

    Berrie vindt dit leuk.
