Estlcam Nano/Mega stuurkaart

Discussie in 'CNC' gestart door benovitch, 3 mrt 2018.

  1. benovitch

    benovitch

    Lid geworden:
    20 apr 2005
    Berichten:
    422
    Locatie:
    België/Nieuwkerken Waas

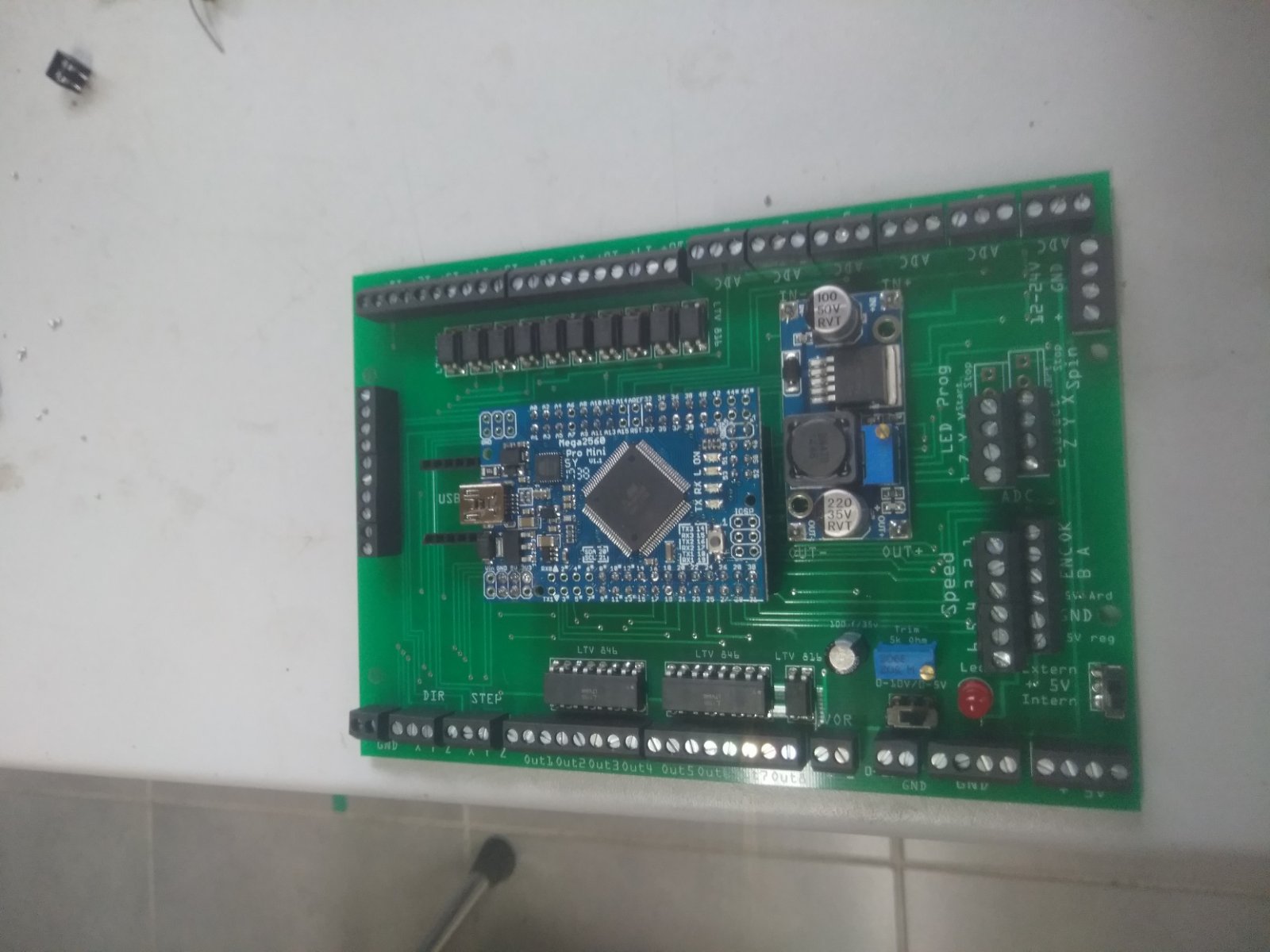

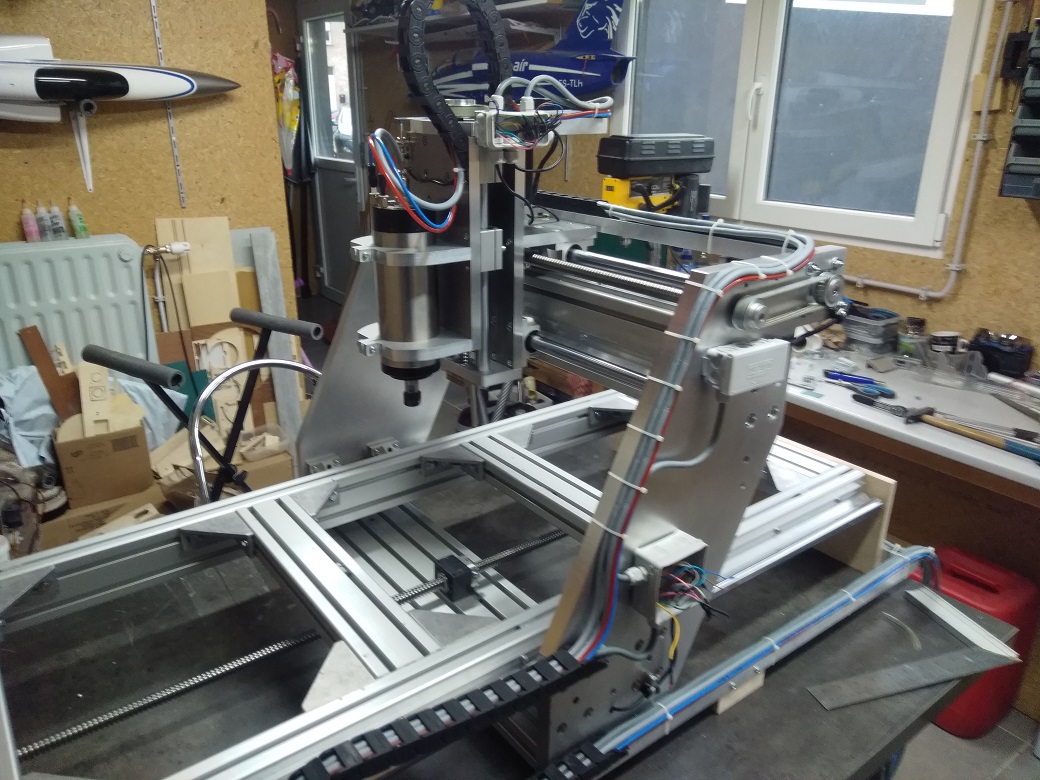

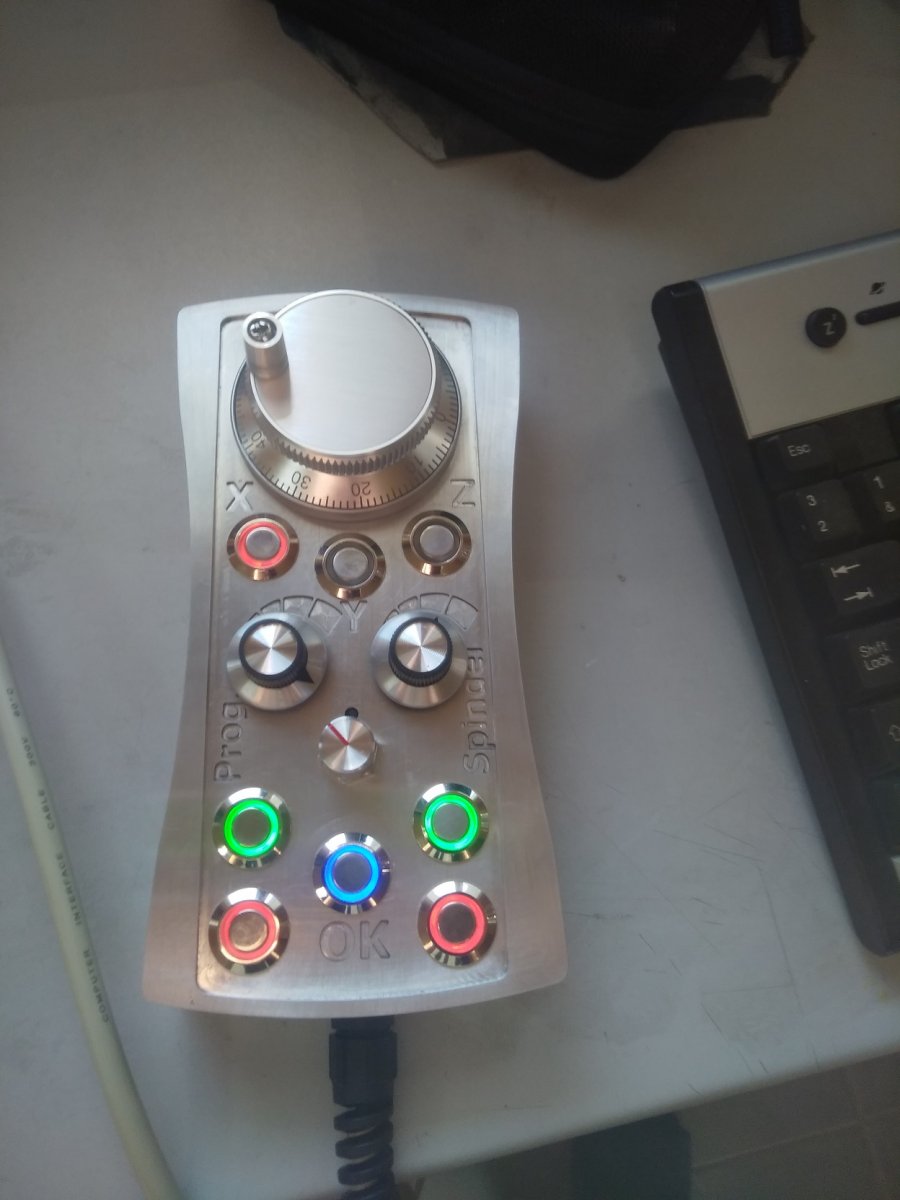

    Sinds vorig jaar heb ik mijn eigen aangepast Kim Ultra machine gebouwd. Vorige maand heb ik dan een handbediening gefreesd om de machine te bedienen, echter deze was enkel aan te sluiten als er een Arduino Mega gebruikt wordt. Dus hiervoor maar een breakout board voor gemaakt waar de handbediening kon worden aangesloten. Alleen de originele Mega 2560 vond ik wat groot om alles in te kunnen bouwen in mijn stuurkast. Dus heb ik hiervoor de mini versie van gebruikt https://www.ebay.com/itm/New-Small-...6U2-Arduino-Mega2560-Compatible-/162593120251.

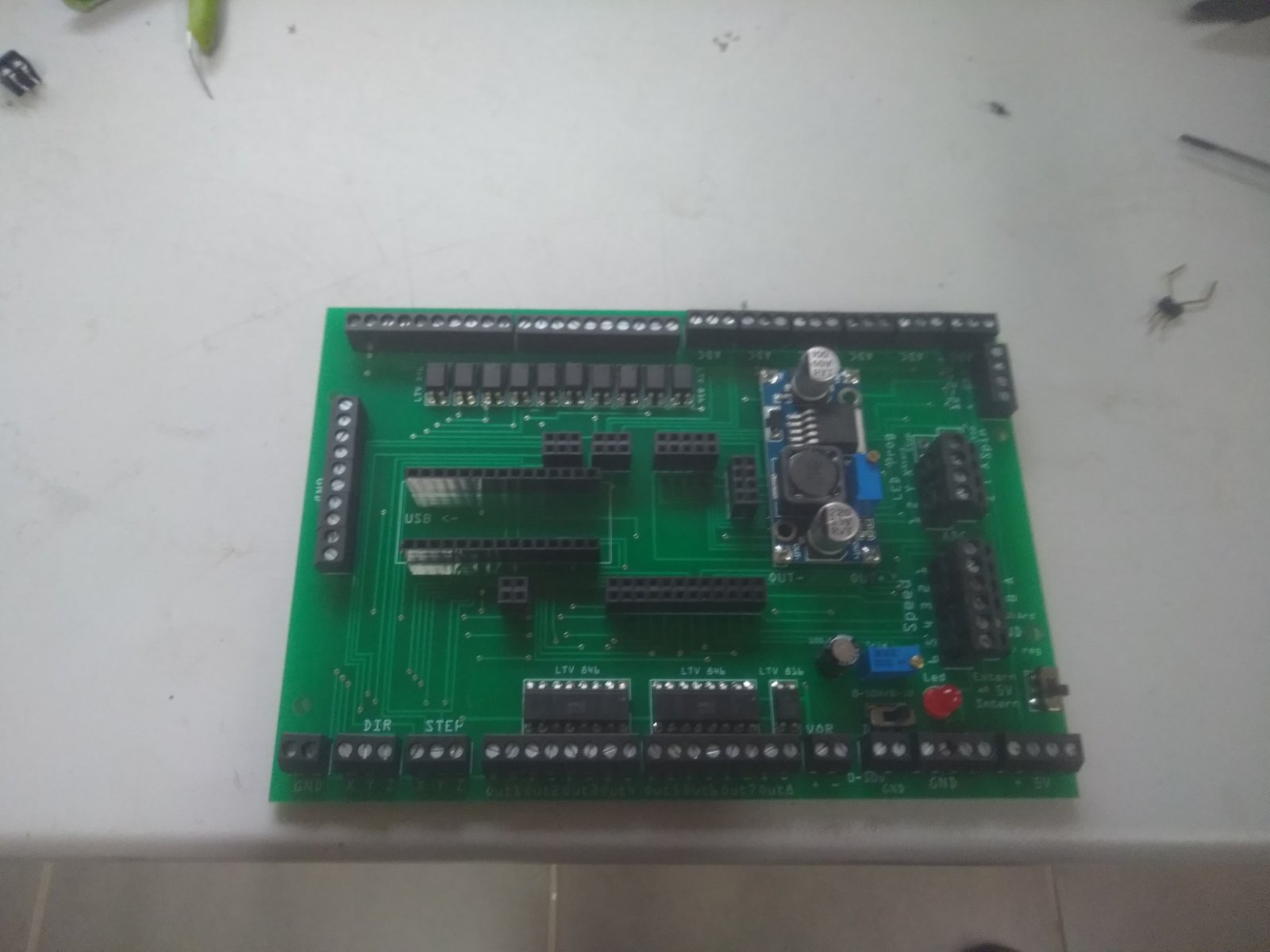

    De kaart heeft 10 ingangen om sensors, eindschakelaars etc aan te sluiten. 8 uitgangen om allerhande zaken aan of uit te schakelen. Een 0-5v of 0-10V uitgang om de vfd te sturen als ook een aansluiting om de richting van de spindel te sturen (VOR). Ook zijn er 6 analoge aansluitingen waarmee onder andere de Feed en Spindlespeed kunnen aangepast worden doormiddel van een potentiometer. Dit alles is configureerbaar met de software van Estlcam.
    Omdat niet iedereen de behoefte heeft aan een Mega versie is er op de kaart ook een voorziening om een Nano op aan te sluiten.
    Voor meer info hierover kan je me altijd contacteren.

    IMG_20171224_150017.jpg IMG_20180216_140755.jpg IMG_20180302_112131.jpg IMG_20180302_112149.jpg

    Laatst bewerkt: 3 mrt 2018
  2. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.466
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Ik zie alleenn vier identieke verbodsplaatjes met You are not authorised to view this image.
    Link naar het betreffende www.cnczone.nl bericht plaatsen?

  3. benovitch

    benovitch

    Lid geworden:
    20 apr 2005
    Berichten:
    422
    Locatie:
    België/Nieuwkerken Waas
    Zo zou het beter moeten zijn.
