Even voorstellen

Discussie in 'Stoom techniek' gestart door Marick, 2 apr 2019.

  1. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
    Geachte dames en heren,

    Aangezien ik nieuw ben op het modelbouwforum in het algemeen en stoom techniek in het bijzonder leek het mij goed mij even voor te stellen.

    Mijn naam is Maarten en ik woon en werk in de omgeving van Utrecht. Al van jongs af aan geintresseerd in modelbouw en de laatste jaren steeds meer in stoomtechniek.

    Met vriendelijke groet,

    Maarten

    willum vindt dit leuk.
  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.080
    Locatie:
    HELLEVOETSLUIS
    Maarten,
    Welkom op het Forum.
    Bij de leden van het Forum is zeer veel stoom- en materiaalkennis aanwezig.
    Voor het gericht uitwisselen van kennis en de adviezen, dien je aan te geven:
    1- Wat wil ik bouwen.
    2- Wat kan ik bouwen
    3- Welke machines staan tot mijn beschikking.
    Indien je stap voor stap aangeeft wat je wilt, verwacht ik, zeker door ondersteuning van de andere Forum leden, dat je veel hulp/adviezen zal krijgen.

    Marick vindt dit leuk.
  3. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    4- Ervaring opgedaan met ...

    Marick en Stoompomp vinden dit leuk.
  4. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    En welkom ook Maarten :)
    Iemands beroepsmatige achtergrond kan ook handig zijn om te weten.
    In dit (actieve) draadje staan de nodige overwegingen, tips, uitvragingen van/voor iemand die op hetzelfde punt staat als jij
    Wil graag een stoomketel bouwen. - MBF

    Marick vindt dit leuk.
  5. Welkom Maarten,

    niet vanwege het een of ander - zie de reactie van Stoompomp - je moet helemaal niets. Post gewoon waar je mee bezig bent of over denkt om aan de slag te gaan, al was het bij wijze van spreken vanaf de aankoop van het eerste schroefje en/of tekeningen van wat je mooi vindt en hier op het forum coachen ze je wel.
    Er zijn mensen die er heel veel verstand van hebben en die je met raad en daad willen bijstaan. Zonder schroom, VRAGEN.

    Zoek mijn eerste draadje maar eens op, ik wist hoe je het woord "metaal' schreef en daar hield het dan ook zo ongeveer wel mee op.

    En als je het idee hebt dat het gegeven (of gekregen) advies niet strookt met wat je zelf bedacht had (anders gezegd: "of je snapt het niet"), de discussie aangaan. Mijn advies: tot die tijd niet verder gaan met het bouwproject waar je mee bezig bent.

    Heb je ondertussen al een soort werkplaats met apparatuur en gereedschap of wil je dat beginnen? Heb je foto's?

    En stoom, is dat van treinen of van boten of "gewoon" à la een stoomgemaal?

    Zo iets: http://dampfundmehr.de/index.htm

    of dit

    https://www.modelbouwforum.nl/threads/stirling-heet-mooi-heel-moeilijk.202787/

    in ieder geal, bij twijfel .... vragen.

    Laatst bewerkt door een moderator: 6 apr 2019
    Marick vindt dit leuk.
  6. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.080
    Locatie:
    HELLEVOETSLUIS
    Ev
    Over de genoemde link, kan ik meedelen, dat mijn Duitse collega, bouwer van stoommachines, Peter Fallaschek is gestopt met bouwen.
    Naast het getoonde stoomschip, heeft hij ook zijn draaibank verkocht. Ik heb hem voor het laatst gesproken in Wijchen 2018.
    Bij het laatste evenement in Veldhoven 2019 was hij bij zijn vereniging "Dampftisch Essen" niet meer aanwezig.

    Marick vindt dit leuk.
  7. Klopt, ik heb nog in dubio gestaan om zijn CNC-freesbank te kopen die mij werd aangeboden maar een freesbank is voor mij al 'moeilijk' laat staan CNC gestuurd.
    De reden dat hij gestopt is met de metaalhobby, is dat ze een hond genomen hebben, waarvan gevonden wordt dat deze de volle aandacht verdient.

  8. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
    Hartelijk dank allemaal voor de welkomstwoorden!
    Om mijn toekomstige vragen in een perspectief te plaatsen even wat meer over mijn plannen en mijzelf.
    Ik heb een kleine werkplaats thuis voornamelijk gericht op stationaire modelbouw.
    Beschikbare apparatuur is als volgt:
    - Kolomboor
    - Miniatuur frees
    - Afkortzaag voor metaal
    - Lintzaag
    - 3D printer

    Ik ben altijd al gefascineerd geweest door machines en dan vooral stoommachines. Nooit over gedacht om er 1 zelf te bouwen tot enige tijd geleden. Ik werk veel met CAD/CAM en wil in mijn vrije tijd niet nog eens met computers etc bezig zijn maar met mijn handen.
    Momenteel ben ik op zoek naar een draaibank.
    Ik heb enige draaiervaring op een Hembrug en had een paar maanden een Cowells draaibank te leen.
    Na veel onderzoek naar een geschikte draaibank kom ik uit op Myford. Uiteraard zou een Super 7 mooi zijn met alle toeters en bellen maar aangezien ik nog niet veel draaiervaring heb zou een ML7 of een ML7-R ook geschikt zijn.
    Ben al een paar keer wezen kijken naar Myford draaibanken die op marktplaats worden aangeboden maar vind dat ik ook daar te weinig kennis heb om goed te kunnen beoordelen of de aangboden machine ook zijn geld waard is

    Om te leren zou ik een Stuart 10V willen bouwen uit de ruwe gietstukken. Eventueel daarna kijken of ik een ketel zou kunnen maken. (ik hoop dat ik qua terminologie een beetje goed zit).

    Ik heb mij aangemeld op dit Forum om te leren.

    Voor nu een hartelijke groet.

  9. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.193
    Locatie:
    leiderdorp

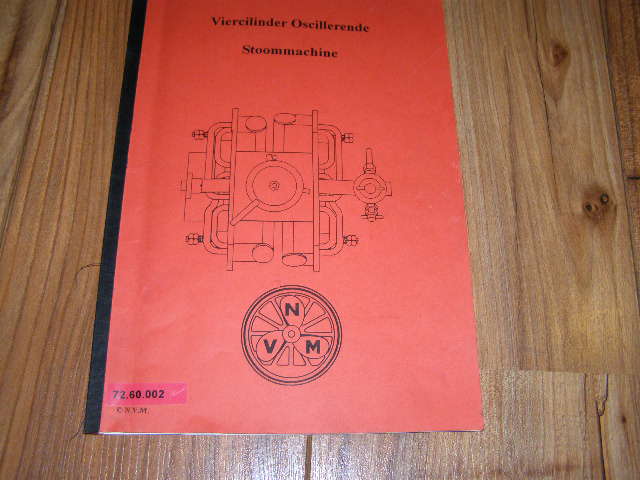

    Hoi Marick, zelf zou ik dan wat eenvoudiger beginnen. Er zijn heel veel (gratis) tekeningen te vinden op het internet van stoommachines die je van messing kan maken. Ook de NVM heeft veel leuke tekeningen. Dit is er b.v. een waar ik veel van heb geleerd :kwijl: Goed gebouwd is het een zeer krachtig machientje.

    [​IMG]

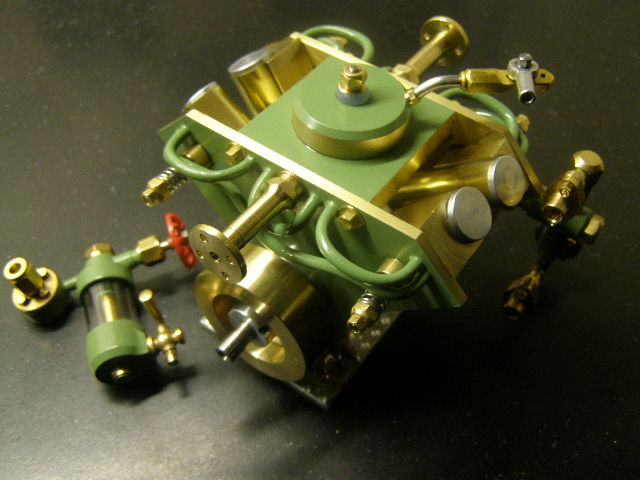

    Het/mijn resultaat .........................

    [​IMG]

    Marick vindt dit leuk.
  10. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
    Leuk! Resultaat ziet er goed uit!

  11. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Marick vindt dit leuk.
  12. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
  13. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
    Dankje Ron! Ik heb al eens gekeken bij VDH in Utrecht en bij HBM. Heb ook gekeken naar de Proxxon pd400. Ik denk ook in hun klasse prima machines en ik weet dat het meer aan de machinist dan aan de machine ligt hoe het resultaat is. Een vriend van me (waar ik de Cowells van mocht lenen) heeft ook een Emcomat 7 staan waar hij het meest op werkt en ook daar heb ik weleens op mogen draaien. Ben benieuwd naar jou/jullie ervaringen met de diverse merken.
    Mijn "checklist" als ik ga kijken naar een tweedehands draaibank is als volgt:
    - Algemene indruk van de draaibank
    - Voelen of er speling staat op de handwielen
    - Alle verplaatsingen over de assen met de handwielen uitlopen (heet dat zo?) en voelen of deze over de hele verplaatsing hetzelfde draaigevoel hebben
    - Kijken naar de conditie van de leibanen
    - Controleren of de centers uitgelijnd staan
    - Laten draaien van de machine
    - Een werkstuk over de lengte afdraaien en controleren of de diameter over deze lengte gelijk blijft.
    - Vragen welke accesoires er bij de draaibank meeverkocht worden.
    Ik zal ongetwijfeld een boel vergeten. Maar stukje bij beetje hoop ik toch straks een fijne draaibank te hebben staan waar ik nog heel lang wat aan heb.

  14. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Ook al doe ik niets aan metaalbewerking, de video's van van This Old Tony en Abom79 kijk ik graag.




  15. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
  16. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.080
    Locatie:
    HELLEVOETSLUIS
    Als je op deze machine (Hembrug, Artillerie Inrichting) ervaring heb opgedaan, dan loop je grote kans, dat andere machines op den duur tegenvallen.
    De centerhoogte (ca. 125mm) en de klauwplaat (diam. 125mm) zijn ideaal voor het uitvoeren van de werkzaamheden van een modelbouwer. Deze draaibanken stonden niet voor niets in vele instrument makerijen.
    Dat deze bank van oorsprong een imperial maatvoering heeft is geen probleem. Daarom moest je altijd een wisselwiel monteren met 127 tanden( 1 inch= 2,54mm en 127 is precies de helft)
    Zelf gebruik ik meer of meer een "kloon" centerhoogte 125 mm en klauwplaat diam. 125 mm.
    Deze bank heeft geen "Norton" bak, met instel mogelijkheden voor de verschillende schroefdraden. Voor sommige modelbouwers is dit een "must", maar mijns inziens, gelet op de meerkosten, heeft dit geen meerwaarde..
    Als modelbouwer wissel je relatief weinig van dwarsvoeding(spaandikte) of naar een andere schroefdraad spoed.
    Zelf heb ik bij de bouw van de stoominstallatie van de Dockyard V, in de afgelopen 9 jaar, maar drie of vier keer de wisselwielen hoeven aan te passen.
    Daarbij, toen ik 1/4" NPT moest snijden, 18 gangen per duim(TPI), moest ik omdat, dit niet in de standaard wisselwieltabel voorzien was, de wisselwielen uitrekenen.
    Standaard was wel aanwezig 1/4"BSP, 19 TPI.
    Verder staar je niet blind op een automatische dwarsvoeding.
    Je moet heel veel lef hebben om op de automatische dwarsvoeding af te steken.
    Ervaring. Ik heb als aankomend instrumentmaker in de instrumentmakerij ook geleerd en gewerkt met een AI.

  17. Marick

    Marick

    Lid geworden:
    2 apr 2019
    Berichten:
    6
    Locatie:
    Utrecht
    Tja, een AI Hembrug, als ik de plaats had en een vloer die 800 Kg aan kan dan wist ik het wel. Maar voor thuisdraaien ben ik toch op zoek naar een lichtere draaibank. In ieder geval bedankt voor bovenstaande info. Goed om te vernemen van iemand met ervaring dat automatische dwarsvoeding en een Norton kast niet echt nodig zijn.

  18. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.080
    Locatie:
    HELLEVOETSLUIS
    Goed te lezen, dat je de automatische dwarsvoeding en een Nortonbak niet belangrijk vindt.
    Ik heb je een PB gestuurd met een adres voor een draaibank.

    Marick vindt dit leuk.
  19. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.595
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 12 apr 2019
    Marick vindt dit leuk.
