Fokker D VIII

Discussie in 'Vliegende schaalmodellen' gestart door mac, 30 nov 2008.

  1. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Hallo,

    Ik wil hier nu mijn bouwverslag plaatsen van mijn te bouwen Fokker D VIII.

    Ralf had al het een en ander geplaatst bij het draadje van de D7 bouwers maar als het goed is gaat het plaatsen van foto's nu mij ook lukken.

    Mijn Fokker D VIII gaat schaal 1/3 worden en gebruik tekeningen uit Scale Aircraft Drawings, een boekje vol met tekeningen van kisten uit World War 1.
    Ook kijk ik veel op de site van Achim Engels, wat hij bouwt is erg mooi D 7, D8 en dan een aantal tegelijk, schaal 1/1, en dan doet hij ook nog als hobby er bij, oude auto's en motoren en zit hij met regel maat op het forum, tijd om te slapen heeft hij volgens mij niet!!!

    Dit is de site; Alte News

    Nou ik hoop dat het alle maal een beetje gaat lukken, ik zal mijn best doen!!

    Jan.

    [​IMG][/IMG]

    [​IMG][/IMG]

    [​IMG][/IMG]

    Laatst bewerkt door een moderator: 16 nov 2015
  2. Teus

    Teus Guest

    Ha Jan :banana:

    Weer een mooi verslag er bij om te volgen.

    Zoals je weet heeft de mijne nog steeds niet gevlogen en moeten er nog steeds details op aangebracht worden, maar wil daar mee wachten tot hij in de lucht is geweest.

    Gr. Teus

  3. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Hallo Jan,

    Mooi dat het je gelukt is met de fotos! :thumbsup:

    Stoel ziet er prachtig uit!
    Ik heb reeds wat andere zaken gezien zoals de stuurkolom en piloot en ik mag wel zeggen dat dat ook een lust voor het oog is

    Fijn dat je je 'eigen draadje' nu hebt
    Ik wens je succes met de verdere bouw en ga je vorderingen zeker volgen :D

    Succes, Ralf

  4. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Hier een paar foto,s van de stuur inrichting van de D8.


    [​IMG]

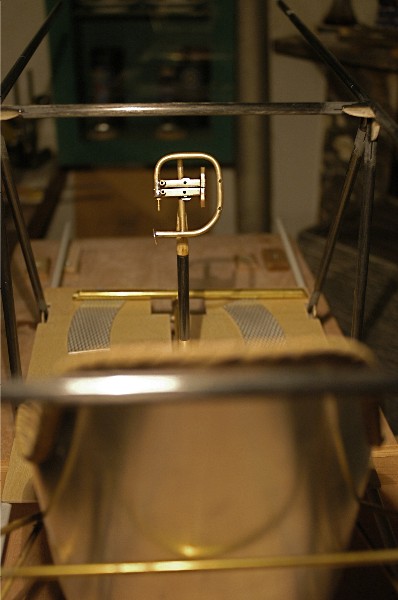

    Stuur kolom met vloer en voet platen.

    [​IMG]

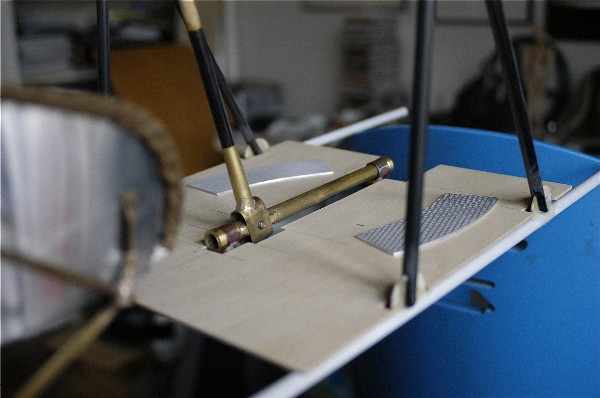

    Stuur kolom is werkent, gaat straks bewegen met de stuur bewegingen van de servo's

    [​IMG]

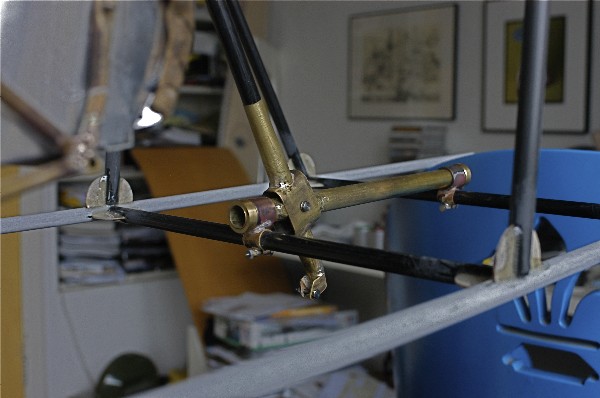

    Dit is gesoldeerd met hard soldeer,lekker sterk.
    Het geheel zit vast met klem ringen zo als dat in het echt ook was.

    Jan.

    Laatst bewerkt door een moderator: 16 nov 2015
  5. Jaap Gaasbeek

    Jaap Gaasbeek

    Lid geworden:
    22 apr 2006
    Berichten:
    2.691
    Locatie:
    Eerbeek
    @Jan

    Prachtig dat je hier een draadje bent begonnen, naar zulke bouwprojecten kijk ik graag naar, ik vraag me af hoe jij dat stoeltje hebt gemaakt, is dat van Litho platen soms ??

    En als je soms eens een meetlat erbij legt en dan een foto maakt, dan kan ik de grote inschatten.

    Prachtig om naar je draadje te kijken hoor Toppie van je.

    Ik blijf je volgen.


    Vriendelijke groeten Jaap

    Laatst bewerkt: 3 dec 2008
  6. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.812
    Locatie:
    Zeewolde
    Eehhhhh, is dit niet de echte dan :roll:

    Ongelooflijk mooi Jan, dit is echt schaalbouw :worship:

  7. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    He' Jaap,

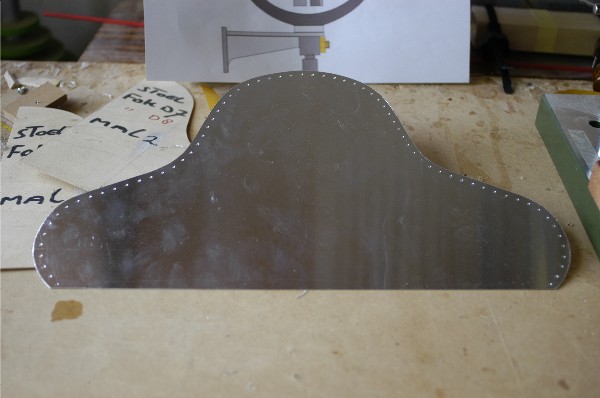

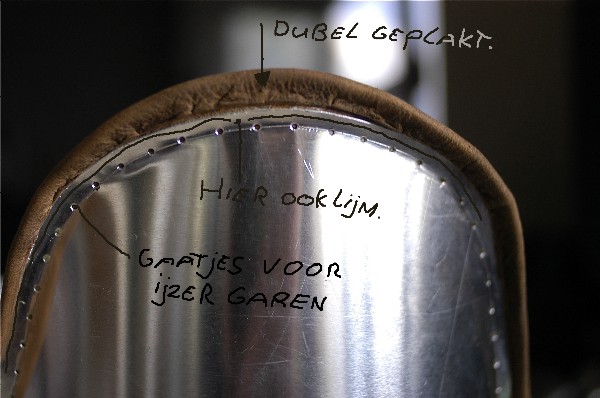

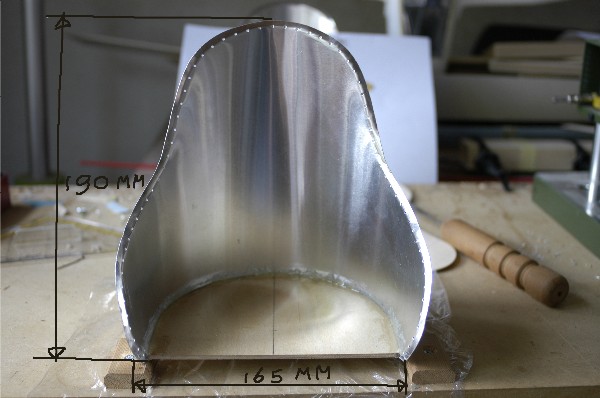

    Het materiaal van de rug van de stoel is alu, het hout onder de zitting is triplex 2mm.
    De bekleding is echt leer.

    Wat voor mij van zelf sprekent is hoeft voor een ander niet zo te zijn!!!
    Dus stel je vragen en plaats je op en aan merkingen.

    Jan.
    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 16 nov 2015
  8. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Hier een paar foto's van het bovenste deel van de stuur kolom.
    Ben nu bezig met de houten greepjes.

    [​IMG]

    Of de maat voering hier goed van is weet ik niet, ik heb hier geen tekening van, doe daarom alles op het oog,
    veel foto's bekijken en dan maar beginnen en dan ben je bezig en is het gevoel niet goed! TE GROOT,
    maar weer op nieuw, ja deze is voor mijn gevoel goed hier gaan we mee verder.

    [​IMG]

    [​IMG]

    [​IMG]

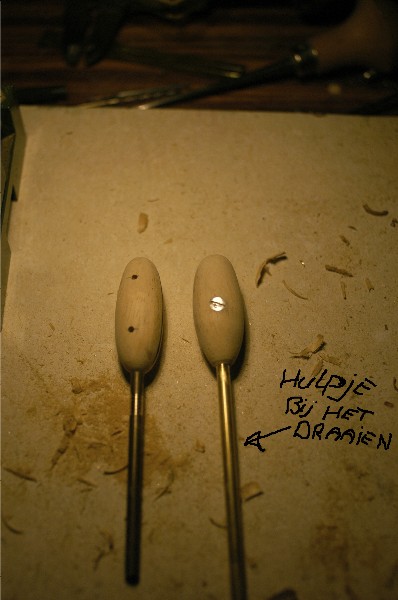

    De houten greepjes heb ik ook al een keer gemaakt maar die ik nu heb zijn denk ik goed.

    [​IMG]

    Als je het resultaat ziet ben je al weer vergeten dat je het een paar keer heb over moeten doen.

    Jan.

    Laatst bewerkt door een moderator: 16 nov 2015
  9. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Hier wordt een nieuwe standaard gezet . . .

    :worship:


    jan.

  10. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Hallo Jan,
    Dat lijkt me het understatement van het jaar :D
    Durf het bijna niet te vragen maarre.... kun je er gelijk ook 6 maken? :D (DVII :rolleyes:)

    Zo'n pilootje als deze zou niet misstaan:

    YouTube - Animatronic Figure Resin Kit.

    Zijn aan het kijken voor 1/3 pilots zag ik op RCMF :rolleyes:

    Prachtig man!

    Groeten, Ralf

  11. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Zal even aan mijn werkgever vragen voor een jaartje betaalt verlof.

    Alleen voor de d7 word het volgens mij iets anders.

    [​IMG]

    Deze moeten we ook nog even aan passen, ik had ook al het idee om de piloot te laten zwaaien.

    Jan.

    Laatst bewerkt door een moderator: 16 nov 2015
  12. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen

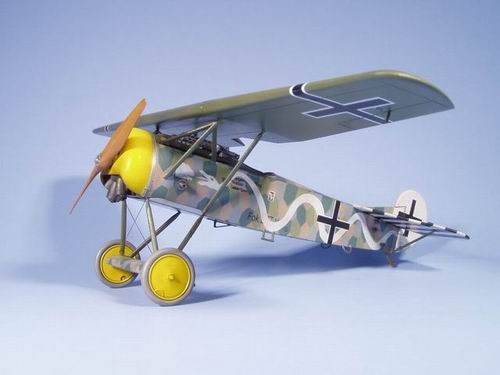

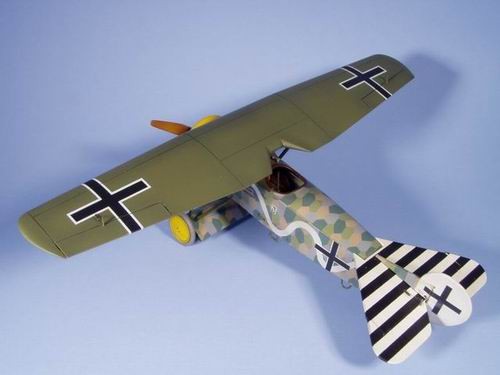

    Ik ga het bijna zeker weten denk ik, dit gaat de kleur worden!

    [​IMG]

    [​IMG]

    [​IMG]

    Jan.

    Laatst bewerkt door een moderator: 16 nov 2015
  13. Teus

    Teus Guest

    Hoi Jan,

    Mooi schema :cool:

    Als je nog het Ral nummer voor het groen zocht; Ral 6003

    Ik had dat eens nagevraagd bij Achim Engels. Hieronder zijn antwoord:

    Ik kreeg tevens nog wat info over de gebruikte vleugelkleuren van de D-VIII daar ik mijn vleugel ook in het groen wilde hebben:

    Nu heb ik mijn vleugels toch gewoon groen gemaakt daar het een naoorlogse meegenomen D-VIII was die nederland zich had toegeeigend van Fokker. En als ik diverse foto's van mijn schema beoordeel maak ik er uit op dat de vleugel 1 kleur heeft :rolleyes:

    Gr. Teus

  14. Teus

    Teus Guest

    Jan,

    Nog wat info over de Lozenge,

    Nu wordt er gesteld dat de D-VIII/E.V alleen maar 4 kleuren donker Lozenge werd gebruikt Maar als je zo diverse foto's beoordeel kan je daar over discussieren of het ook niet 4 kleuren licht geweest kan zijn. nu vinden de meesten het 5 kleuren Lozenge schema mooier en jammer dat het niet op de D-VIII/E.V gebruikt werd, maar 3 dagen geleden werd op een US forum het volgende bericht geplaast door Dan-San Abbot;

    Dan-San Abbot schijnt een authoriteit te zijn op het gebied van WW-I aviation history.

    Gr. Teus

  15. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
  16. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Mooi werk, Jan!
    abootje!

  17. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Dankje wel Heren!

    Altijd welkom info over de D8.

    Ben van de zomer naar het archief in het Aviodrom geweest maar daar hadden ze niet echt veel info,jammer.
    Als er meer info is lees ik dat graag.

  18. Von Richthoven

    Von Richthoven

    Lid geworden:
    15 okt 2008
    Berichten:
    453
    Locatie:
    Hoogeveen
    Hoi jan,

    dat ziet er zeeeeeeeeeeeer strak uit!!!!!!!!!!!!:thumbsup:

    Echt vakwerk Jan!

    Blijf je volgen en succes met de bouw.

    Groetjes jasper

  19. Martin Barbier

    Martin Barbier

    Lid geworden:
    2 apr 2007
    Berichten:
    395
    Locatie:
    Waddinxveen
    Hallo Jan,

    FF een tijdje niet op het Forum geweest....:sleeping:
    Ben zeer aangenaam verrast met dit draadje....:D

    Ga dit volgen. Vakwerk....:)

    Martin

  20. Jaap Gaasbeek

    Jaap Gaasbeek

    Lid geworden:
    22 apr 2006
    Berichten:
    2.691
    Locatie:
    Eerbeek
    @mac


    Jan ik heb inmiddels je geuplode foto`s bekeken en ik heb er geen woorden voor hoe mooi jij aan het bouwen bent, geweldig kerel.

    Ik blijf je volgen en genieten van jou kunnen en daar leer ik weer van.

    Vriendelijke groeten

    Jaap Gaasbeek
