Fokker FVIIa

Discussie in 'Vrije vlucht' gestart door BBruins, 25 apr 2020.

  1. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Een model wat mij altijd al wat leek was de Fokker FVII.

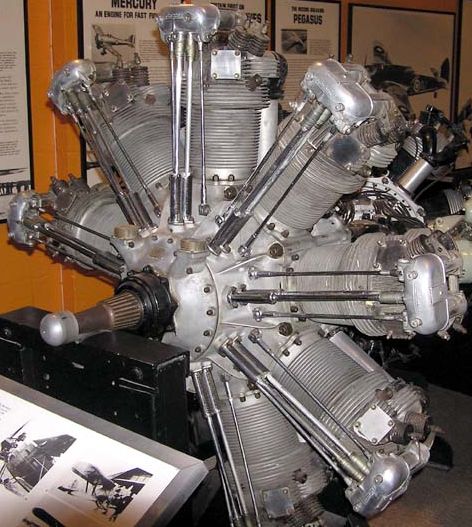

    De meeste plaatjes die je er van vindt is de b versie. Dit is niet handig voor rubber dus ik ga voor FVIIa versie. Van dit toestel staat in Lelystad een exemplaar. Dit toestel is in de jaren 50 uit Denemarken gehaald en gestald in het Aviodrome. Dit betreffende toestel heeft een 9 cilinder Bristol Jupiter motor.


    Online zijn er nog foto's te vinden van het toestel toen het aankwam op Schiphol. Toen nog vliegend met registratie H-NACT. Inmiddels heeft het toestel een andere registratie sinds het in het museum staat. Volgens mij pas sinds de verhuizing naar het huidige museum.

    foto 2.jpg
    Fokker F7a Aviodome.jpg
    Toen nog in het Aviodome.

    Het toestel wordt rubber aangedreven op een spanwijdte van 80 of 90 cm. Ik ben daar nog niet helemaal over uit. Het vleugel profiel is erg dik en er is weinig te vinden over het profiel. Nu heeft één van de Britse vliegers een goed vliegende Vega gebouwd dus ik ga dat profiel gebruiken. De buitenste vleugeldelen na het landingsgestel ga ik afneembaar maken om het nog te kunnen vervoeren.

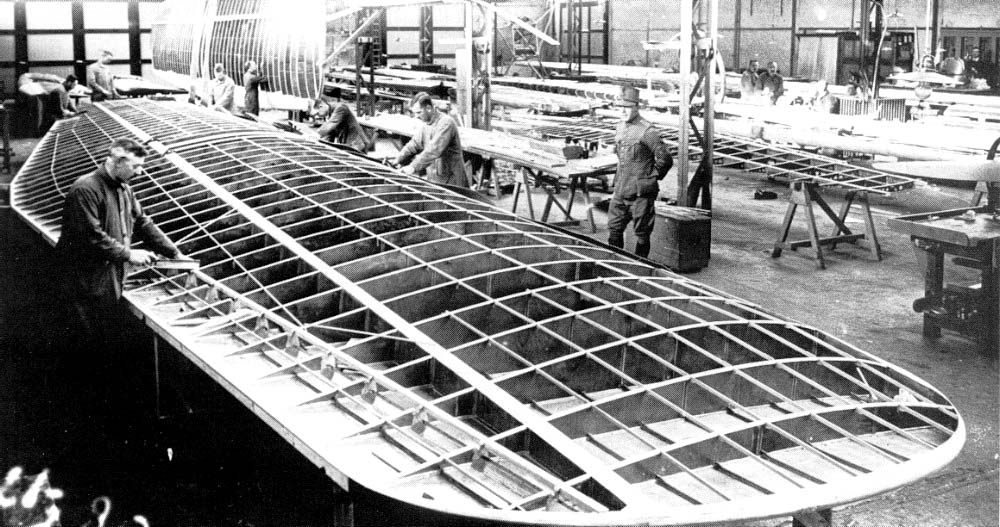

    Toch ga ik wat dingen aanpassen om het model goed aan het vliegen te krijgen. Het stabilo ga ik 15~20% vergroten en de ribben zoveel mogelijk uithollen om ze licht te krijgen. De motor ben ik nog niet helemaal uit. Wellicht netjes uittekenen en dan 3d printen of wellicht toch anders. Veel cilinders dat is zeker. Om het model schaal te krijgen is het aantal ribben e.d belangrijk. Na wat zoekwerk een foto gevonden van de bouw van de vleugel. Fokker F7a building the wing 2.jpg
    Veel ribjes. Het begin zal zijn om een tekening te maken van de ribben en aan de hand daarvan de ligger posities e.d te bepalen. De tekening wordt gemaakt op basis van het 3 zijden aanzicht en eventuele foto's die ik kan vinden van bouw, herbouw, renovatie enzovoort.

    Ik zal ook proberen dit topic een beetje te gebruiken om wat uitleg te geven over het tekenprogramma dat ik gebruik.

  2. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Hiervoor schaalribben gebruiken is toch niet te doen? Voor welke klasse? Open rubber?

  3. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    open rubber op 90 cm moet prima gaan

  4. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Nou, succes! Ik heb niet eens de plaats om zoiets te zetten...

  5. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    En nog enige vooruitgang gemaakt?

  6. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    First work, then pleasure...

    Toon Verbruggen vindt dit leuk.
  7. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Ik ben vanaf zondag tot vandaag aan t werken geweest dus minder tijd voor de hobby. En thuiswerken zit er bij mijn beroep niet in dus elke dag naar t bedrijf en nuttig maken voor de Nederlandse gezondheidszorg.

  8. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Wat doe je zo ongeveer?

  9. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Ik ben analist en engineer bij een radiofarmaceutisch bedrijf. We maken radioactieve tracers voor PET scanners. Dit is een diagnostiekmethode voor kanker.

    Toon Verbruggen vindt dit leuk.
  10. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Vooral veel nadenken. Zo zijn er een aantal zaken die lastig zijn om eventueel wel of juist niet te doen.

    Het aantal ribben ga ik waarschijnlijk anders doen dan echt 100% schaal. Ook speel ik nog met de gedacht om de vleugel helemaal in te dekken.

    Ook de rib lay out kan ik het niet met mezelf eens worden. Dus morgen vrije dag en heb ik de tijd rustig nog s te kijken naar de rib lay out.

  11. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Volledig indekken zou ik persoonlijk (niks waard, ik ben nog veel te onervaren) niet doen. Te zwaar en je ziet de ribben niet goed. Of is dat juist de bedoeling? Ik heb al gehoord van Fokkers met vleugels volledig van triplex.
    Wat zijn zo de voor/nadelen hiervan?

  12. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Gewicht zal denk ik nog wel meevallen als je medium dun genoeg is. De echte waren inderdaad ingedekt met triplex. De grap daarvan is juist dat als je schaal bouwt je dat ook na moet maken. Dus aantal schaalribben doet er niet toe aangezien je ze niet kan zien en dus niet kan checken.

    Idee is om de vleugel eventueel helemaal of de d doos met schuim in te dekken.

    Toon Verbruggen vindt dit leuk.
  13. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Dan kan de vleugel wel heel licht worden natuurlijk... Heb je in principe een schuimvleugel met een dik profiel.

  14. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Gedeeltelijk ja. Het schuim is maar 0.2mm rest is gewoon houtbouw...

  15. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Nadeel is alleen dat ik het schuim nog niet ken en dus moet uitzoeken hoe sterk en hoe zwaar het is.

  16. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
  17. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Ja maar dat is een totaal ander bouwwijze dan ik voor ogen heb. Daar zit geen houten frame in maar alles volledig schuim

  18. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    dat is waar maar het geeft wel een idee hoe ermee te werken, hoe sterk/zwaar het is. Je kan er ook een bouwen met de methode die jij voor ogen had.

  19. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    973
    Locatie:
    Den Haag
    Op die manier. Mensen genoeg die ik kan vragen. Is zeker een voordeel van een groot netwerk.

  20. Toon Verbruggen

    Toon Verbruggen

    Lid geworden:
    15 jul 2018
    Berichten:
    283
    Locatie:
    Dendermonde
    Wel zelf bouwen hé! Dat geeft ook al wat ervaring ermee.
