Hello , i have some questions about my setup as i am trying to fly fpv from inside my house.

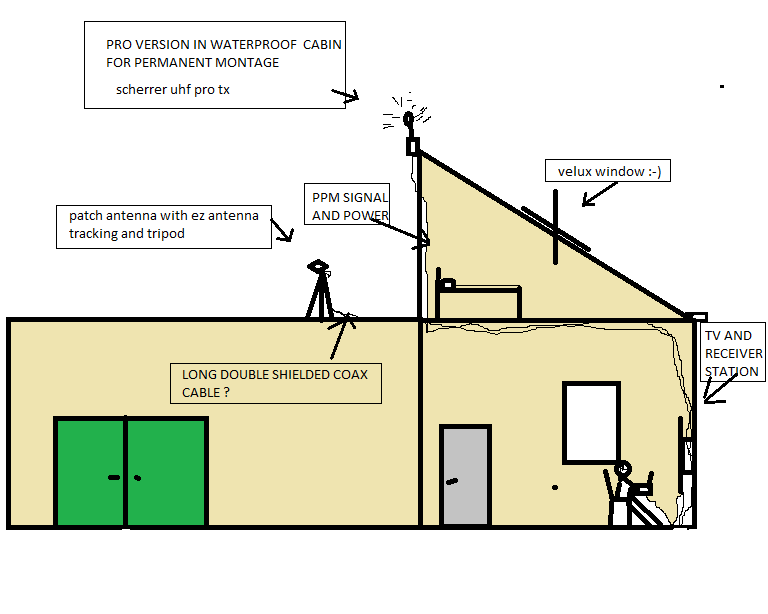

I want to mount the scherrer uhf pro on top of my roof as you can see on the picture ,
but i am not sure i can make the ppm cable this long without problems (interference , signal loss ...)
Do i need insulated coax or utp cable for this , and also for the patch antenna on the flat roof .
I want to power everything for the groundstation from DC adapters ( no batteries)

Any ideas for this setup would be great becuz i am new to fpv and uhf systems.

My setup : Easystar with brushless setup
gopro camera
EZosd
Lostaircraft finder ( servo extension)
scherrer long range diversity receiver
2200 mah lipo

video tx : immersion rc 500 mw 2.4 gz
Video rx : ng hobbies video Receiver with dual outputs .
14 Db patch antenna 2.4 ghz with EZ Antenna tracker mounted on a tripod standing on the roof.

scherrer uhf pro system in waterproof cabin on top of roof

Pls help , with following question : is it possible to mount the uhf system with long cable to my transmitter ?
thx



[justin_ma]

Uhm you can try it but i think you have to many loss of signal espaccialy with the video rx.



[Hugy]

Well you should put the video receiver near the patch antenne. And than just lengthen the video composite cable.



[Eddyfpv]

Well you should put the video receiver near the patch antenne. And than just lengthen the video composite cable.

I whas thinkin about that also , so you confirm it

Then i will buy a high quality composite cable and do it that way ,

The scherrer system i have ordered works with a power output switch from
0.5 - 1 or 2 watt . I am planning on desoldering the switch and putting long utp wire between it, so i can control output power from inside also , anyone knows if this is good idea ? i will not be able to control output power when flying if i dont make this mod , unless it put the switch on 2 watt all the time .
Is it possible to lenghten the ppm signal cable that goes from my graupner mx12 transmitter to the scherrer tx ? Thx



[Hugy]

you will get multhipathing problems if you don't use circulair polarisation. But if you're new to fpv than you should start with a simple system. Plane video tx and rx and some goggles nothing more. So you can work on you're skills first before you are going to fly in an urban area.



[Eddyfpv]

not really new

you will get multhipathing problems if you don't use circulair polarisation. But if you're new to fpv than you should start with a simple system. Plane video tx and rx and some goggles nothing more. So you can work on you're skills first before you are going to fly in an urban area.

Well i am flying rc for 10 years now , i flown nitro as gas planes from big nitro extra 450 to foamys , gliders ...
Also flown helicopters , but ...

About 1 year ago , i bought a simple fpv kit from my local hobbystore ..
I Had a 5 milliwat video tx , yes only 5Mw really way to weak and i lost a brand new fpv easy star at the second flight . I have no problems at the controls when flying fvp , i just need good hardware .

can you please explain what multipathing is ? , i am gonna use 14 db patch antenna with ez tracking and ezosd . not planning to use diversity receiver .

I am planning to fly 5 km max away , and do all the range testing before i even think about flying it .

Ok ik heb nu pas door dat ik evengoed nl kan typen dat gaat makkelijker lol srry hoor



[Rebun]

jah, dat krijg je wel als je veel op Engelse forums zit. Je plan is wel goed doordacht maar over die techniek ken ik niks en al zeker niet in het Engels.
Veel succes



[Baggus]

Je idee is erg hoog gegrepen. En het lijkt mij niet dat je telkens op dezelfde plek wilt vliegen.
Ik weet ook niet hoe dichtbevolkt het gebied is waar je gaat vliegen.
Maar over woonwijken vliegen is not-done.
Straks verpest je het voor de rest.

Dichtbevolkte gebieden staan over het algemeen heel veel draadloze routers, op 2,4GHz.
Dus beeld op 2,4GHz wordt dan slecht.

PPM en power over zo'n lange kabel gaat ook geheid problemen geven tenzij deze aan alle kanten shielded en twisted is.

Groundstation kan over een standaard video/power cctv kabel van ebay.

TV kan ook problemen geven. Meeste moderne TV's verliezen al beeld voor een aantal seconden bij het kleinste beetje ruis. Dat noemt met de FPV Blue Screen Of Death.

Mijn advies:
Koop gewoon Fatshark base edition en ga eerst eens rustig in een afgelegen weiland FPV oefenen.

En dat je 10 jaar RC vliegt wil echt niet zeggen dat je je met gemak kunt oriënteren in de lucht, bekijk voordat je ergens gaat vliegen eerst aandachtig google earth. En onthoud duidelijk zichtbare landmarks.



[Eddyfpv]

Je idee is erg hoog gegrepen. En het lijkt mij niet dat je telkens op dezelfde plek wilt vliegen.
Ik weet ook niet hoe dichtbevolkt het gebied is waar je gaat vliegen.
Maar over woonwijken vliegen is not-done.
Straks verpest je het voor de rest.

Dichtbevolkte gebieden staan over het algemeen heel veel draadloze routers, op 2,4GHz.
Dus beeld op 2,4GHz wordt dan slecht.

PPM en power over zo'n lange kabel gaat ook geheid problemen geven tenzij deze aan alle kanten shielded en twisted is.

Groundstation kan over een standaard video/power cctv kabel van ebay.

TV kan ook problemen geven. Meeste moderne TV's verliezen al beeld voor een aantal seconden bij het kleinste beetje ruis. Dat noemt met de FPV Blue Screen Of Death.

Mijn advies:
Koop gewoon Fatshark base edition en ga eerst eens rustig in een afgelegen weiland FPV oefenen.

En dat je 10 jaar RC vliegt wil echt niet zeggen dat je je met gemak kunt oriënteren in de lucht, bekijk voordat je ergens gaat vliegen eerst aandachtig google earth. En onthoud duidelijk zichtbare landmarks.

Ik woon niet in een woonwijk , maar op een lange baan met zeer veel open velden .

Ik heb op google earth alles al bekeken , pinpoints geplaats hier en daar , mijn tv is al getest met het camera systeem , ik ben zodanig ver gegaan tot er alleen nog sneeuw te zien was,er kwam geen Blue screen of death ,enkel sneeuw , je kan in de menu van de tv blue screen bij geen signaal uitschakelen.
ik heb al goggles met ingebouwde headtracking en hier al enkele keren mee gevlogen , maar het beeld dat ik op de tv krijg is duidelijk veel beter

Lengte ppm kabel is geen probleem denk ik , het zal maximum 4 meter zijn als ik het een en ander aanpas . ik gebruik gewoon de kern van een dubbel of triple afgeschermde coax ,, toch?
en de voeding door een ander kabel met eventueel ferrite ontstoorders erop ?

Ik ben niet van plan om laag als een gek boven de daken van de buren te scheren , als ik zon 300 meter ver vlieg zijn er geen huizen meer

orientatie vanuit lucht is geen probleem heb enkele jaren in schaffen aero club met een zwever gevlogen

als 2.4 ghz problemen geeft kan ik nog naar 5.8 gaan , maar laatste kanaal 2468 mhz zou voor wifi bijna nooit gebruikt worden. ik weet niet of het klopt maar kan het altijd proberen .

Ik ga in het begin zeker niet gek doen en te ver vliegen

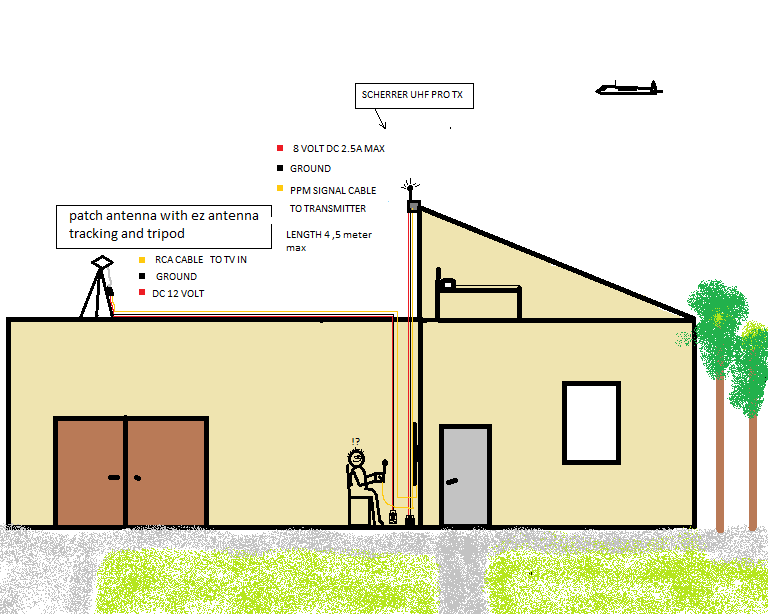

nieuwe schets gemaakt , tv verhuist en zo kan ik de kabels een stuk korter houden
