Gerard_nl Mini Spider Hexa - bouwverslag
Setup:

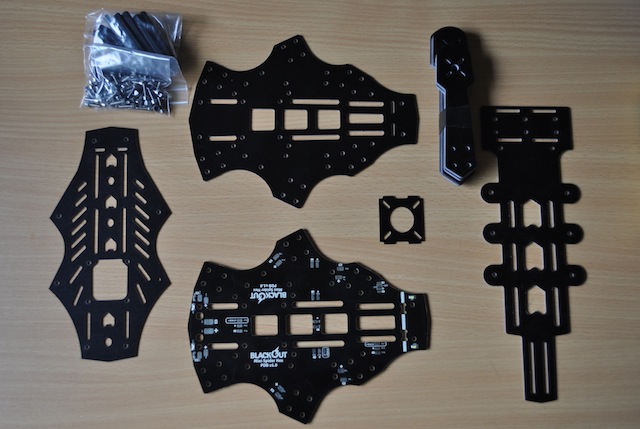

Gerald_nl Mini Spider Hexa Frame kit + hardware: (exclusief PDB, in de kit zit een tweede bodemplaat)
Bouwverslag:

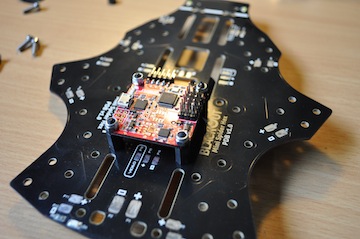

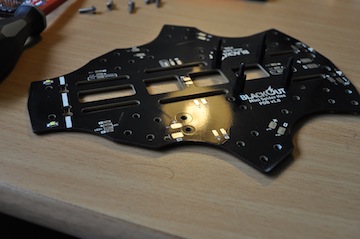

Als eerste maak ik de randjes van het PDB vlak (op sommige plaatsen zijn er nog kleine restjes van de productie van de PDB's). Daarna maak ik de zijkanten zwart, het oog wil ook wat! Dit doe ik ook voor de Naze32 waarna ik deze monteer op het PDB.

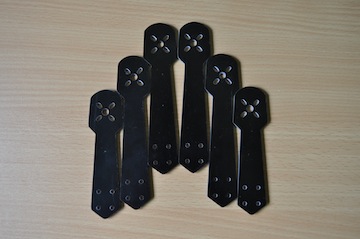

Voor ik verder kan, heb ik eerst een beetje aanpassingswerk nodig aan de armen. Deze zijn gefreesd met M2 sleuven voor de Cobra motoren die toen beschikbaar waren. De nieuwe die ik heb gekocht, hebben M3 draad. Gerard_nl is hiervan op de hoogte en bekijkt dit voor de volgende frames.
Met de dremel is dit best makkelijk aan te passen.

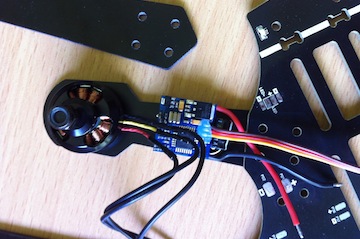

Hierna kan ik beginnen met de ESC's te solderen aan de motoren en ze daarna te bevestigen op de armen.

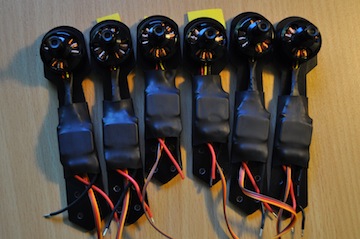

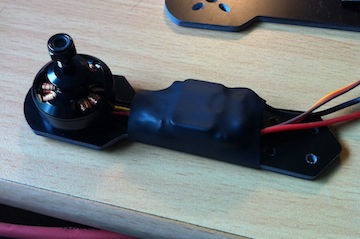

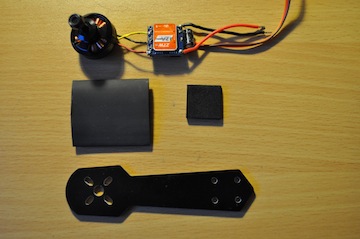

Eerst alles goed uitlijnen op de armen, de voorste twee zijn namelijk korter dan de andere. Voor deze korte armpjes kon ik de motorkabels afknippen waar ze gesoldeerd waren aan de zwarte siliconenkabel om ze te verlengen. Voor de langere armen heb ik ze op 1cm na de soldering geknipt. Om ze te bevestigen gebruik ik een krimpkous over de ESC en arm met daartussen een stukje foam. Dit foam komt van de verpakking van de cobramotoren. De motorkabels aan de langere armen heb ik nog beschermd dmv een krimpkous.

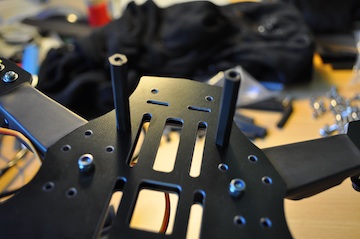

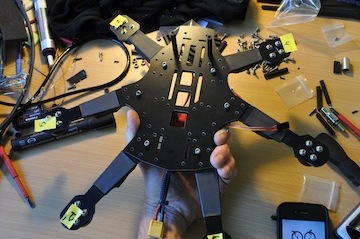

Wanneer alle armen klaar zijn kan je ze monteren tussen de benedendek platen. Zorg wel eerst dat de voorste standoffs (naar onder) eerst zijn gemonteerd. Deze schroeven zitten enkel door het onderste benedendek.
Wanneer je de armen wil monteren, kan je eerst één enkele schroef per arm monteren (nog niet vast). Zo bespaar je jezelf veel moeite om de overige armen uit te lijnen. Alles valt op deze manier mooi op z'n plaats. Hierna kan je dan de rest van de schroeven monteren (nog steeds losjes, we zien hierna waarom).

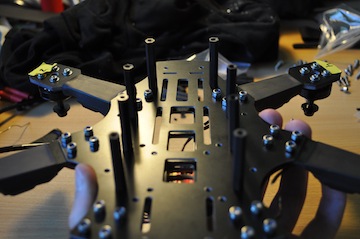

De reden waarom we de armen nog losjes vastzetten is omdat de kleine zwarte spacers nog tussen de benedendek platen moeten komen. En deze schuiven makkelijk tussen de twee platen wanneer ze nog niet tegen elkaar gedrukt worden door de schroeven van de armen. Lijn de spacers dus mooi uit met de platen en monteer de standoffs die naar beneden gaan.

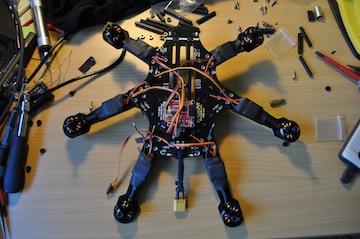

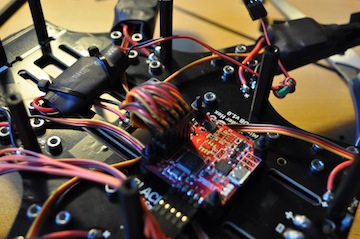

Ik heb uiteindelijk toch besloten de Naze32 in normale positie te monteren, dit omdat enkele servokabels net te kort waren om langs de zijkant in te pluggen. De 12V Ubec plaats ik voor de Naze32 om de camera en VTX te voorzien van stroom.

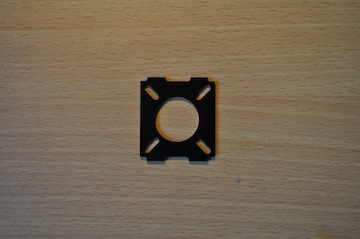

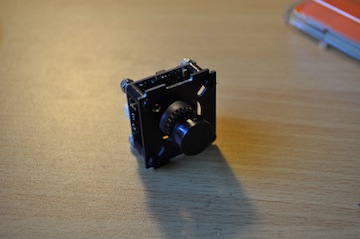

De camera is zeer makkelijk te monteren met de camplaat. Alleen even de afgeronde hoekjes tussen de twee uitstekende lipjes rechtvijlen, zodat het plaatje perfect past. De camera zelf moet ik nog even aanpassen en opschuren aan de randjes. Qua instellingen heb ik alles standaard, maar heb DWR aangezet via het OSD paneel.

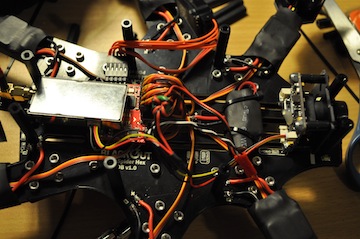

Dan op naar de bedrading voor de camera en VTX. Ik heb een kabelboompje gemaakt zodat alles op dezelfde lijn zit. Het extra zwart/wit kabeltje is een extra videolijn die naar de OSD gaat (nog onderweg).
Dan was het enkel nog een kwestie van de VTX en de ontvanger aan de bovenplaat te bevestigen en de bodemplaat te monteren tegen de onderste standoffs. En klaar!
Conclusie:
Deze Gerard_nl Mini Spider Hexa zit gewoon goed. Freeswerk en bijhorende hardware is zeer degelijk en ziet eruit alsof het een oorlog kan doorstaan
im:
Opgehaald bij Roni met de nodige hardware en uitleg. Top!
Hartelijk dank aan iedereen die me op elke manier dan ook geholpen heeft bij deze bouw.
De vele tips en hulp hebben zeker hun werk gedaan!
Nog een impressie van de bouw van de Mini Spider Hexa:
Maiden flight:
Setup:
- Naze32 Acro (Abusemark - Naze32)
- ZTW Mantis ESC's (Multirotorparts.nl - ZTW ESC's)
- Cobra 2204 1960kV motoren (Multirotorparts.nl - Cobra's)
- 4S 2.65mAh Nano-tech lipo's (HobbyKing - Nano tech)
- Fox 1.3Ghz 800mW VTX (E-store - Fox 1.3Ghz VTX)
- Sony 600TVL SUPER HAD CCD (Securitycam2000 - Sony)
Gerald_nl Mini Spider Hexa Frame kit + hardware: (exclusief PDB, in de kit zit een tweede bodemplaat)
Bouwverslag:
Als eerste maak ik de randjes van het PDB vlak (op sommige plaatsen zijn er nog kleine restjes van de productie van de PDB's). Daarna maak ik de zijkanten zwart, het oog wil ook wat! Dit doe ik ook voor de Naze32 waarna ik deze monteer op het PDB.
Voor ik verder kan, heb ik eerst een beetje aanpassingswerk nodig aan de armen. Deze zijn gefreesd met M2 sleuven voor de Cobra motoren die toen beschikbaar waren. De nieuwe die ik heb gekocht, hebben M3 draad. Gerard_nl is hiervan op de hoogte en bekijkt dit voor de volgende frames.
Met de dremel is dit best makkelijk aan te passen.
Hierna kan ik beginnen met de ESC's te solderen aan de motoren en ze daarna te bevestigen op de armen.
Eerst alles goed uitlijnen op de armen, de voorste twee zijn namelijk korter dan de andere. Voor deze korte armpjes kon ik de motorkabels afknippen waar ze gesoldeerd waren aan de zwarte siliconenkabel om ze te verlengen. Voor de langere armen heb ik ze op 1cm na de soldering geknipt. Om ze te bevestigen gebruik ik een krimpkous over de ESC en arm met daartussen een stukje foam. Dit foam komt van de verpakking van de cobramotoren. De motorkabels aan de langere armen heb ik nog beschermd dmv een krimpkous.
Wanneer alle armen klaar zijn kan je ze monteren tussen de benedendek platen. Zorg wel eerst dat de voorste standoffs (naar onder) eerst zijn gemonteerd. Deze schroeven zitten enkel door het onderste benedendek.
Wanneer je de armen wil monteren, kan je eerst één enkele schroef per arm monteren (nog niet vast). Zo bespaar je jezelf veel moeite om de overige armen uit te lijnen. Alles valt op deze manier mooi op z'n plaats. Hierna kan je dan de rest van de schroeven monteren (nog steeds losjes, we zien hierna waarom).
De reden waarom we de armen nog losjes vastzetten is omdat de kleine zwarte spacers nog tussen de benedendek platen moeten komen. En deze schuiven makkelijk tussen de twee platen wanneer ze nog niet tegen elkaar gedrukt worden door de schroeven van de armen. Lijn de spacers dus mooi uit met de platen en monteer de standoffs die naar beneden gaan.
Ik heb uiteindelijk toch besloten de Naze32 in normale positie te monteren, dit omdat enkele servokabels net te kort waren om langs de zijkant in te pluggen. De 12V Ubec plaats ik voor de Naze32 om de camera en VTX te voorzien van stroom.
De camera is zeer makkelijk te monteren met de camplaat. Alleen even de afgeronde hoekjes tussen de twee uitstekende lipjes rechtvijlen, zodat het plaatje perfect past. De camera zelf moet ik nog even aanpassen en opschuren aan de randjes. Qua instellingen heb ik alles standaard, maar heb DWR aangezet via het OSD paneel.
Dan op naar de bedrading voor de camera en VTX. Ik heb een kabelboompje gemaakt zodat alles op dezelfde lijn zit. Het extra zwart/wit kabeltje is een extra videolijn die naar de OSD gaat (nog onderweg).
Dan was het enkel nog een kwestie van de VTX en de ontvanger aan de bovenplaat te bevestigen en de bodemplaat te monteren tegen de onderste standoffs. En klaar!
Conclusie:
Deze Gerard_nl Mini Spider Hexa zit gewoon goed. Freeswerk en bijhorende hardware is zeer degelijk en ziet eruit alsof het een oorlog kan doorstaan
im:Opgehaald bij Roni met de nodige hardware en uitleg. Top!
Hartelijk dank aan iedereen die me op elke manier dan ook geholpen heeft bij deze bouw.
De vele tips en hulp hebben zeker hun werk gedaan!
Nog een impressie van de bouw van de Mini Spider Hexa:
Maiden flight:
