Gezocht 3D printbaar ontwerp van RC Tweetakt motor (ongeveer 4cc)

Discussie in '3D Printen' gestart door hmeijdam, 3 mrt 2019.

  1. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    Ik ben weer een Graupner Taxi-1 aan het bouwen. Ik liep tegen een half afgebouwde bouwdoos aan en omdat dit het model was, waarmee ik mijzelf heel lang geleden heb leren vliegen (lees repareren), leek het me leuk er weer een te bouwen.
    Alleen heb ik dit keer geen zin in vette bende en wil ik hem electro gaan vliegen. Om het uiterlijk daarbij niet te veel geweld aan te doen, leek het me leuk om een dummy tweetakt op zijn neus te zetten, waarachter ik de buitenloper verstop.

    Hobbyking verkocht een paar jaar geleden een Durafly Stick met zo'n dummy motor, maar dat is nergens meer te koop.
    [​IMG]

    Dus wil ik zelf maar zoiets gaan printen en zoek daar een ontwerp voor.
    Op Thingiverse heb ik alleen een model van een Enya .09 kunnen vinden, maar die is wel heel erg klein voor een Taxi-1
    [​IMG]

    Mocht iemand een linkje hebben naar een 3D printontwerp van een 4cc tweetakt (of daaromtrent) dan houd ik mij aanbevolen.

  2. coen_l

    coen_l

    Lid geworden:
    27 dec 2014
    Berichten:
    432
    Locatie:
    Veldhoven
    Kun je dit model niet verschalen naar een maat wat in de buurt komt van een 4cc? Of haal je het geheel dan uit zijn verhoudingen?

  3. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.438
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    H.B.Busking vindt dit leuk.
  4. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    Dat heb ik in Repetier al even gedaan, dus op zich geen probleem. Alleen bij de .09 is de gloeiplug al buitenverhouding groot en dat wordt dan nog erger. vandaar dat ik een beter ontwerp hoop te vinden.

    Op zich kan dat ook, ik heb er zat in de onderdelenbak liggen, maar heb liever niet dat extra gewicht op de neus. Een 3D geprint exemplaar, weegt een pak minder. Eventueel een hybride vorm, waarbij ik een aluminium cylinderkopje op een 3D geprint huis zet met een carburateurtje uit de onderdelenbak kan wel qua gewicht.

    Laatst bewerkt: 4 mrt 2019
    ron van sommeren vindt dit leuk.
  5. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld

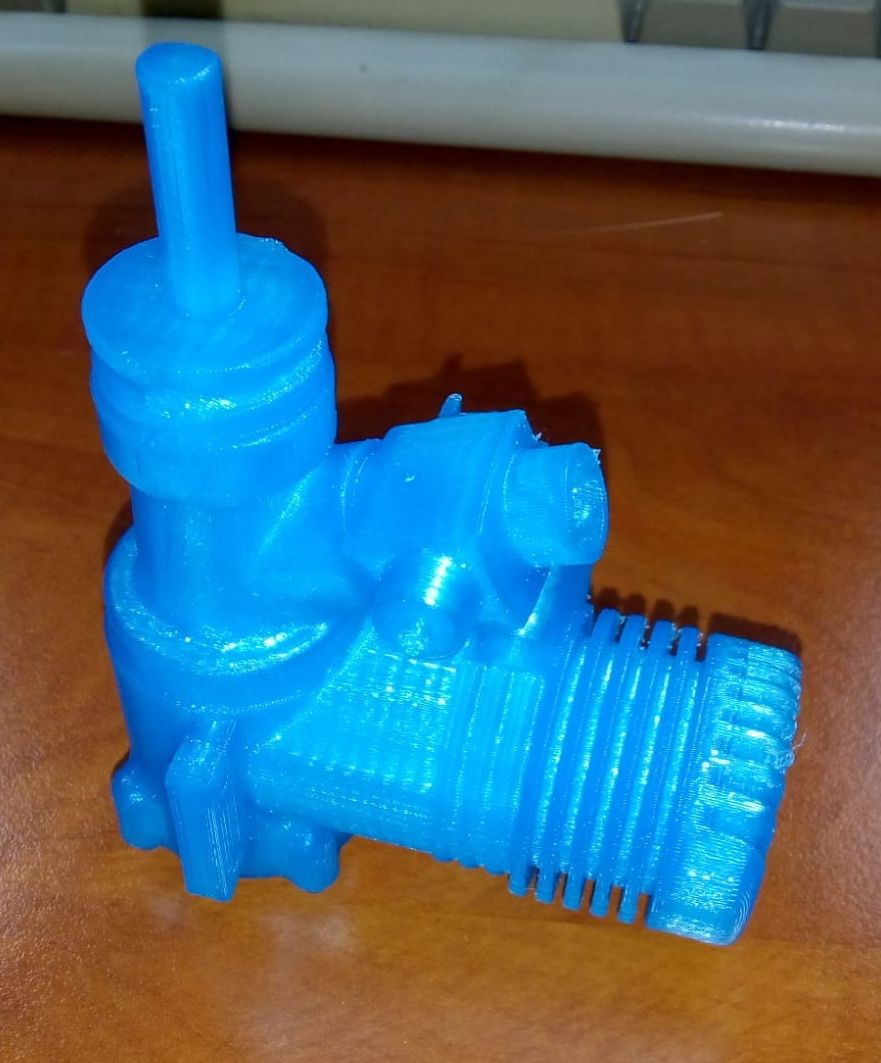

    Inmiddels wel een eerste proef geprint, maar daar kan nog het nodige aan verbeterd worden. Met name het printen van de koelribben is lastig als er supports nodig zijn. Gelukkig is een clubmaat van me handiger met 3D ontwerpen, dus die is er mee aan de gang om het ontwerp in 3 stukken te delen en meteen het lagersupport in de neus te ontwerpen. De motor kan ik dan als twee helften met het lager er in samenlijmen en dan de kop als los geprint onderdeel er bovenop zetten. Ben benieuwd.


    os 25 proef.jpg

    Bruno van Hoek en ron van sommeren vinden dit leuk.
  6. Vlcjeroen

    Vlcjeroen

    Lid geworden:
    23 jul 2016
    Berichten:
    196
    Locatie:
    Veendam

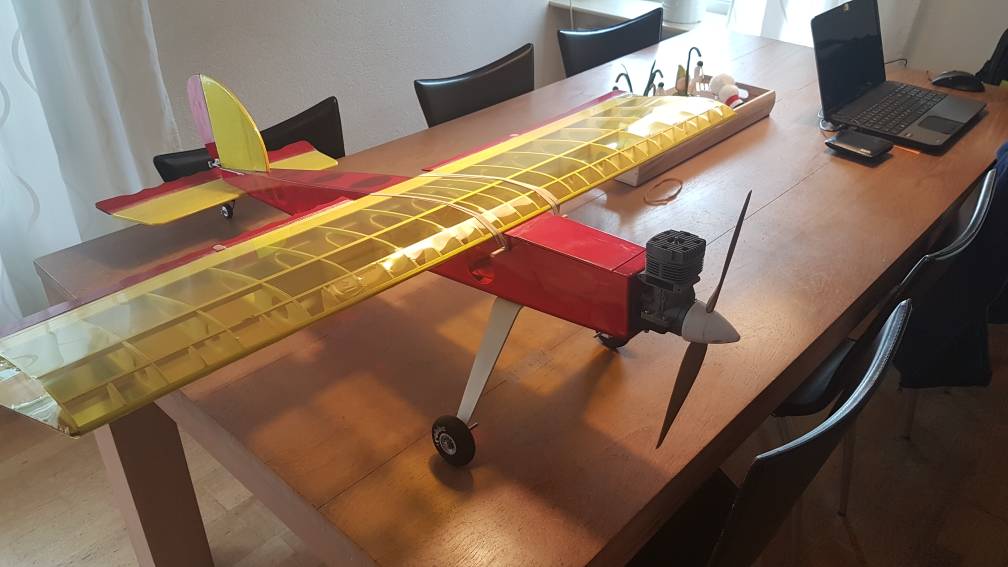

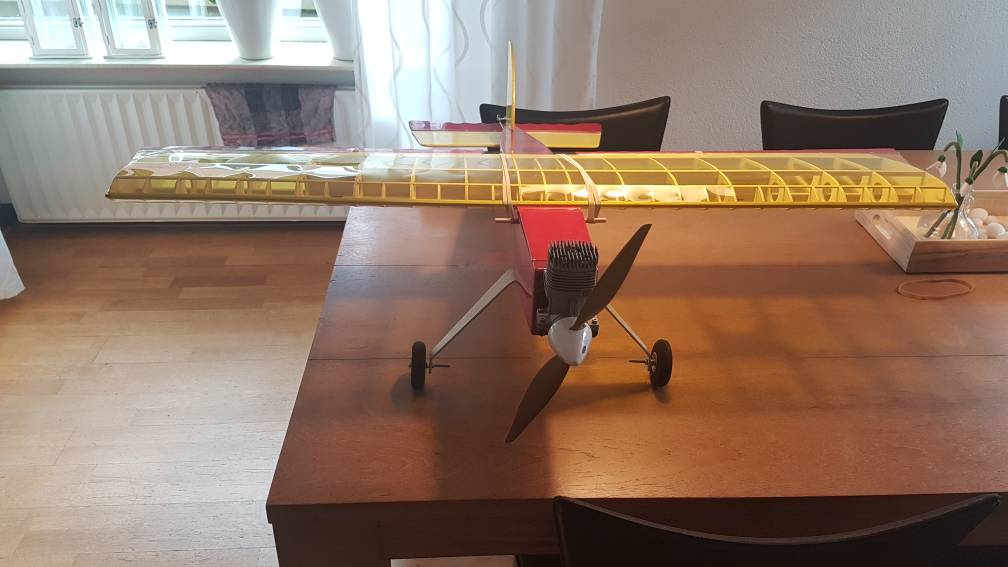

    Dit is een os max . 46 op little stik 20190315_143834.jpeg 20190315_143839.jpeg

  7. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    En is die 3D geprint? Ben dan wel benieuwd naar de ontwerp files.

  8. Vlcjeroen

    Vlcjeroen

    Lid geworden:
    23 jul 2016
    Berichten:
    196
    Locatie:
    Veendam
    Ja is 3d print

  9. Vlcjeroen

    Vlcjeroen

    Lid geworden:
    23 jul 2016
    Berichten:
    196
    Locatie:
    Veendam

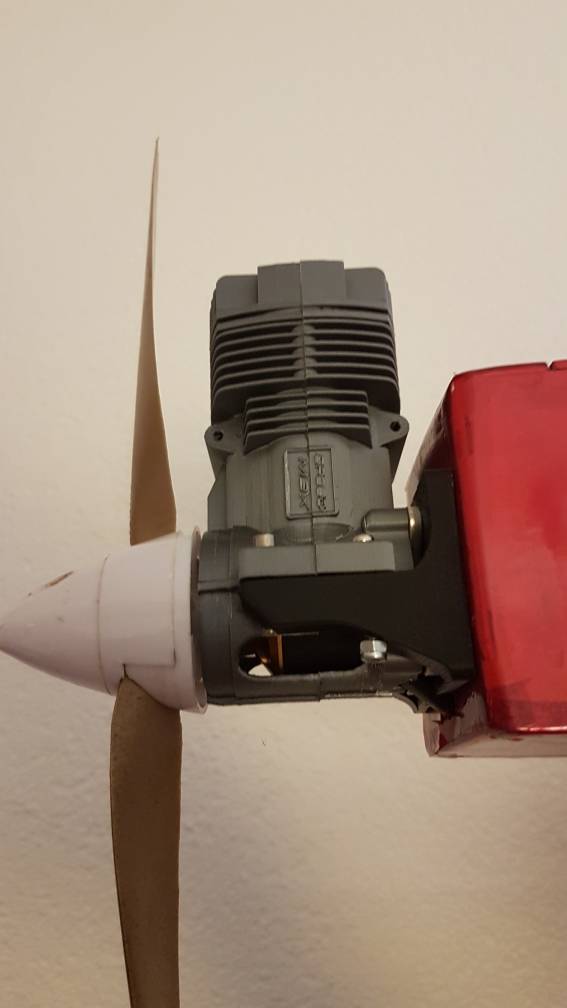

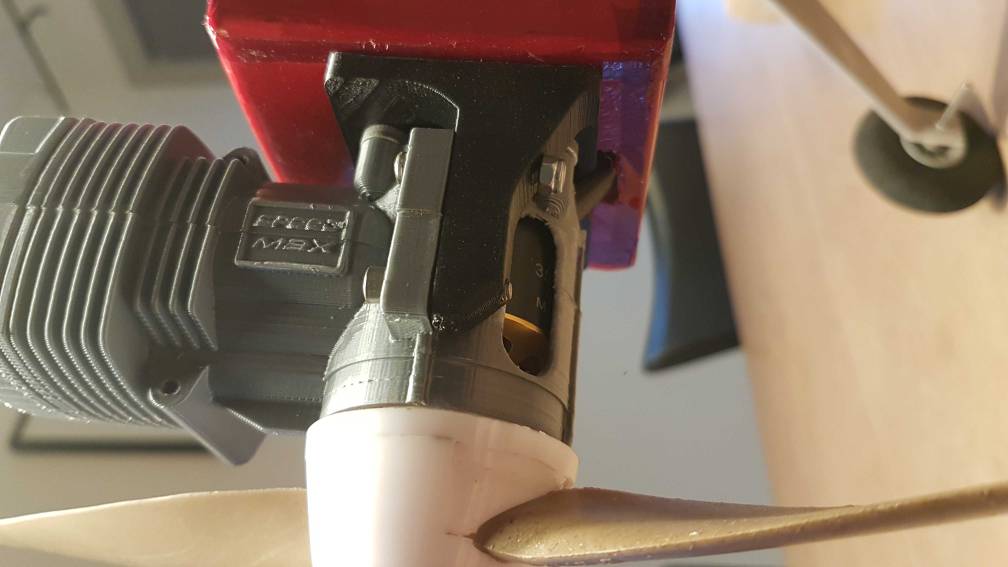

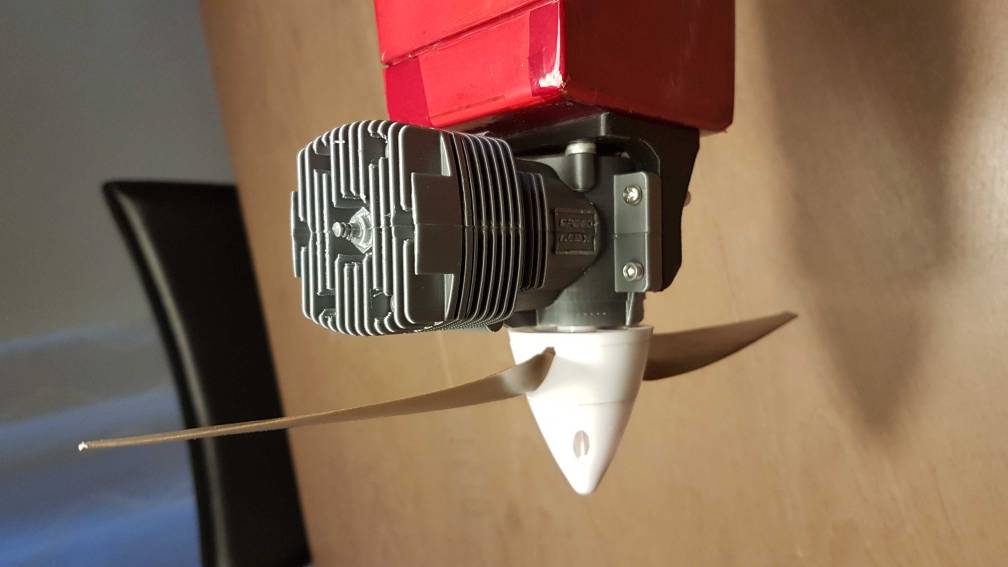

    De E motor zit in de print 20190315_182133.jpeg 1552670591181.jpeg 1552670621202.jpeg

    H.B.Busking en ron van sommeren vinden dit leuk.
  10. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    Die ziet er een stuk mooier uit, dan waar ik nu mee bezig ben. Als je mij naar de STL files kunt verwijzen, zou ik er graag eens mee aan de gang gaan.

  11. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.438
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Nu nog een geluids- en een rook-generator er op :D

    Zijn er, behalve het gat(en) in carter, nog meer maatregelen genomen om e-motor van voldoende/extra luchtkoeling te voorzien?

  12. Vlcjeroen

    Vlcjeroen

    Lid geworden:
    23 jul 2016
    Berichten:
    196
    Locatie:
    Veendam
    Ja aan de onderzijde

  13. Vlcjeroen

    Vlcjeroen

    Lid geworden:
    23 jul 2016
    Berichten:
    196
    Locatie:
    Veendam
    Komt goed stl komt binrnkort
    Zal je de link sturen

  14. PHTB

    PHTB

    Lid geworden:
    11 nov 2008
    Berichten:
    415
    Locatie:
    Nijmegen
    Jemig zeg, wat zijn jullie leuk en enthousiast bezig, leuk om te ervaren.

  15. Erwin1992

    Erwin1992

    Lid geworden:
    22 mei 2012
    Berichten:
    446
    Locatie:
    Marum, Groningen
    Goedenavond. Het model dat VLCJeroen toont is van mij afkomstig. Ik heb hiervoor een totaal origineel model van de OS.46 (mis)bruikt en deze aangepast om zo efficiënt mogelijk om te gaan met materiaal (dus massa). Hierbij heb ik het e.e.a verschaald zodat de 42 E-motor past en toch het originele model niet te veel uit het verband gerukt werd. Uiteraard moest daar nog een passende motorsteun en uitlaat bij bedacht worden

    Graag deel ik de STL files met jullie. Ik zal deze z.s.m op thingiverse publiceren zodat jullie deze op een eenvoudige wijze kunnen downloaden:yes:

    edit: https://www.thingiverse.com/thing:3503543/files

    Voor de printbaarheid heb ik de motor doorgesneden en plat op het bed gelegd. Hierbij rekening houdende dat de as van de snede zo gekozen wordt dat de uitlaatpoort gedeeld is. Verder support toepassen en infill op 0-10% zetten. Ik heb pla gebruikt voor de motor en uitlaat maar andere filamenten kunnen vast ook. Voor de motorsteun heb ik abs genomen.

    Succes!!

    [​IMG][​IMG][​IMG][​IMG][​IMG]

    Laatst bewerkt: 19 mrt 2019
    coen_l en Vlcjeroen vinden dit leuk.
  16. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    O, dat is mooi. Ik ga meteen kijken of ik hem een beetje kan laten krimpen, zodat hij op m'n Taxi past.

    Vlcjeroen vindt dit leuk.
  17. Erwin1992

    Erwin1992

    Lid geworden:
    22 mei 2012
    Berichten:
    446
    Locatie:
    Marum, Groningen
    Watvoor motor zit daar voor?

  18. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    Een 4cc met een carterbreedte van 28 à 30 mm

  19. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.548
    Locatie:
    Barneveld
    Ik heb hem als 2 helften geprint en dat gaat goed.

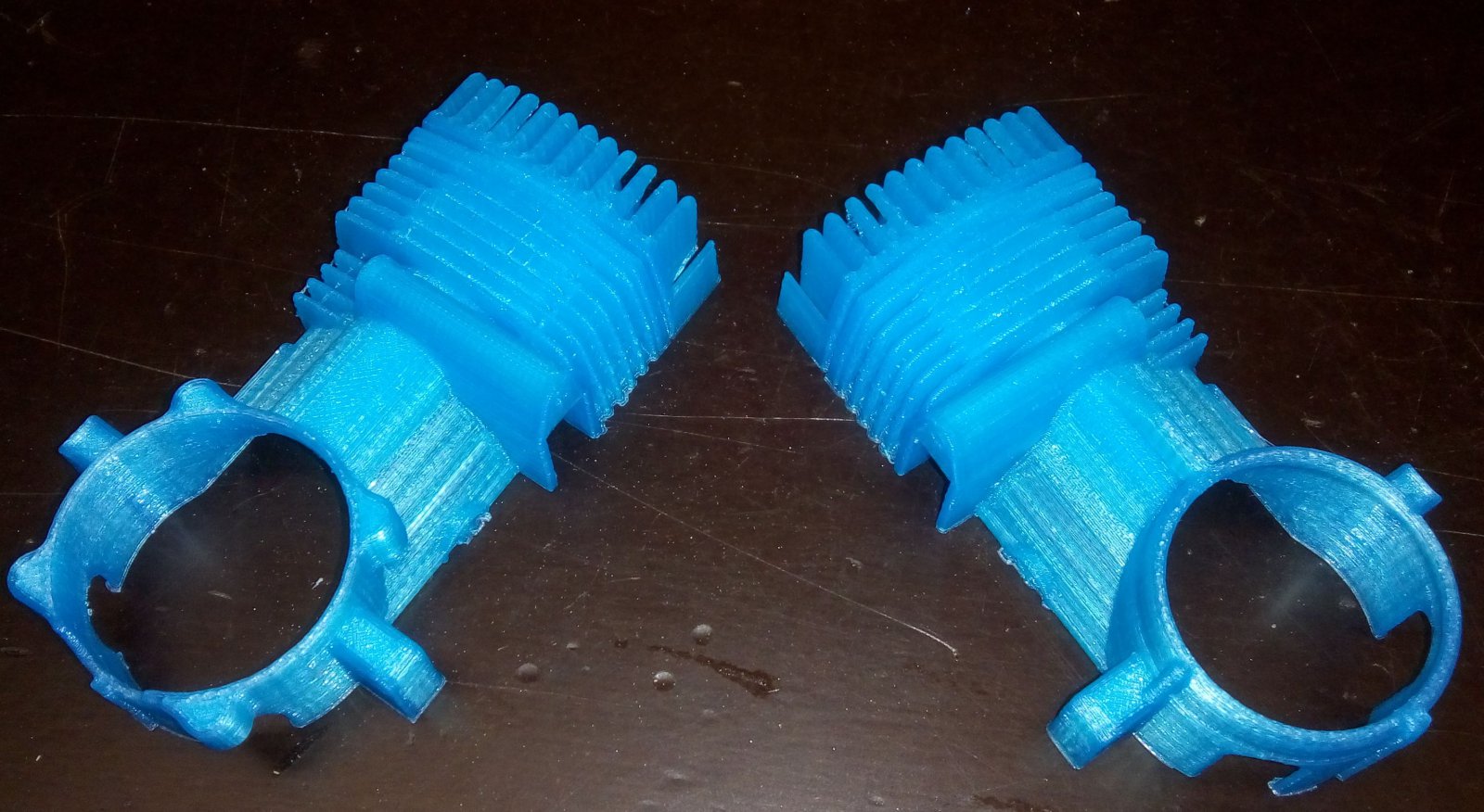

    2 helften.jpg


    Maar hij moet nog wel een stuk krimpen om op een 4cc te lijken. Waarna er weer geen motor in past.

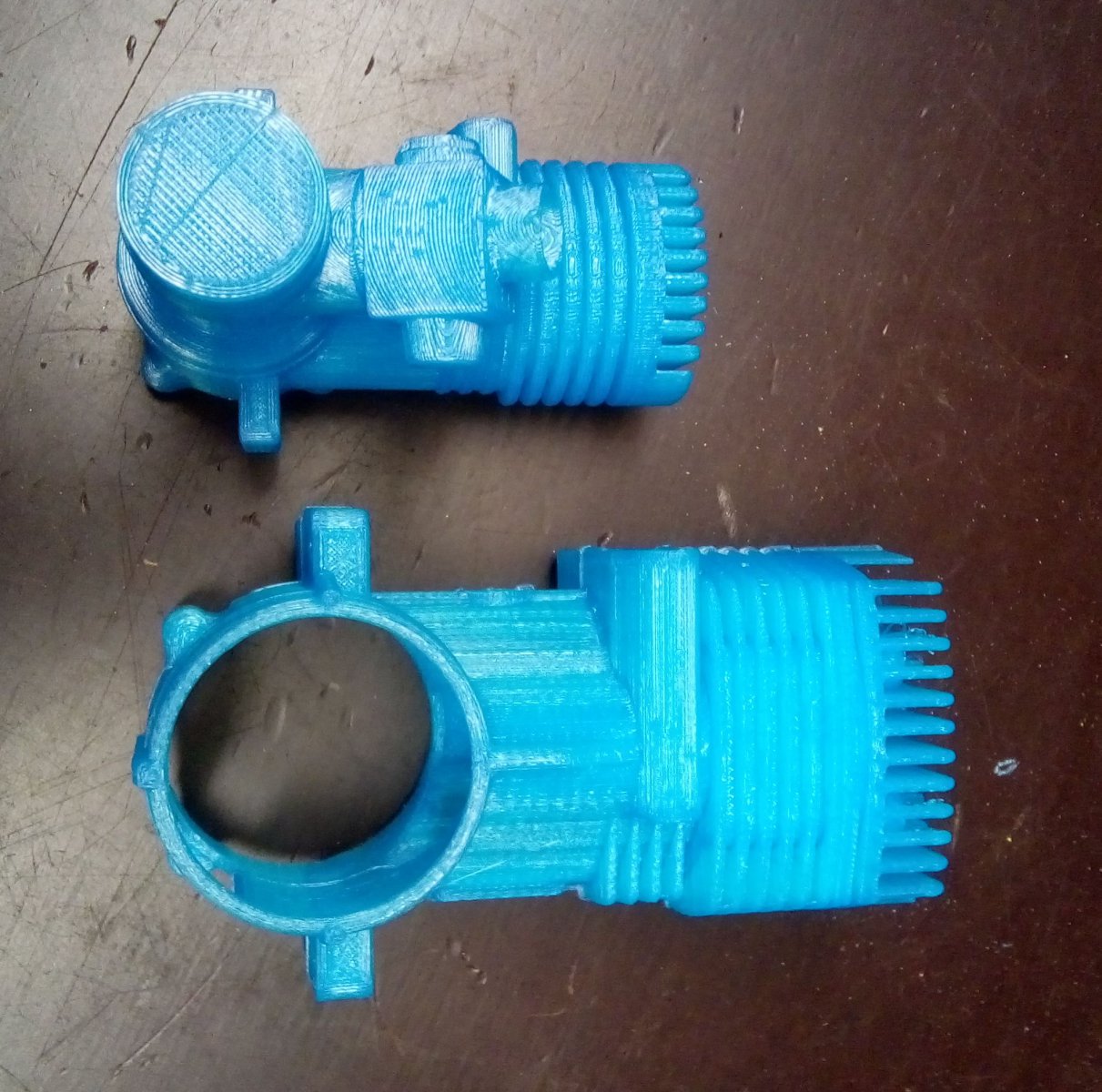

    3d print motoren.jpg

    ron van sommeren en Vlcjeroen vinden dit leuk.
  20. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.438
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Inrunner erin?Want kleinere diameter dan buitenlopers.
    Onderste helft van carter weglaten en dat deel door rompneus verbergen?
    Motor in de spinner?

    Laatst bewerkt: 21 mrt 2019
