Grote Triple expansie machine

Discussie in 'Stoom techniek' gestart door Monster Diesel, 6 sep 2012.

  1. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Triple Expansie

    Ook weer verder gegaan, er is best een hoop gebeurt! Ik weet niet meer precies wat ik al had vermeld maar ik maak een beetje een up-date van waar het verder is gegaan.

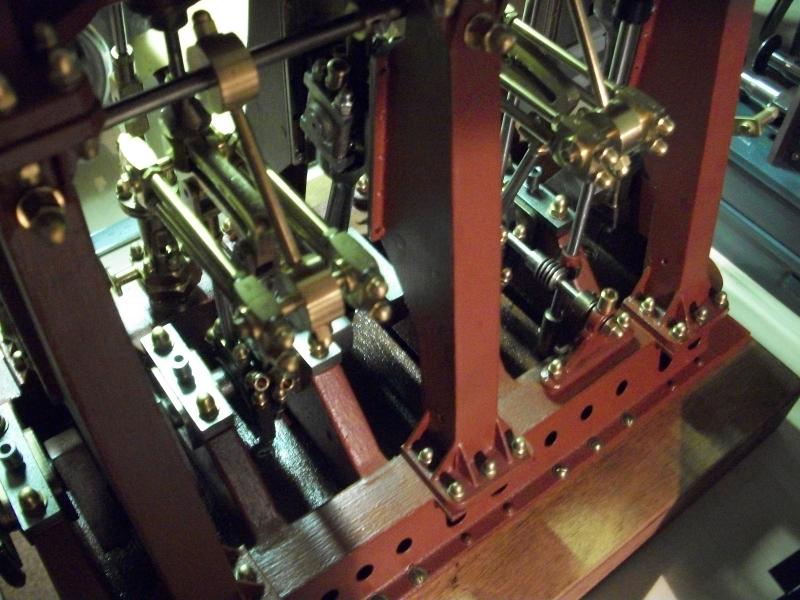

    Ik heb echt tijden en tijden zitten broeden over hoe ik nou die omkeer inrichting verder af zou maken, en uiteindelijk voor de meest mooie oplossing gekozen vind ik zelf. Ik wou perse 4 stangetjes per boog, en gedeelde lagertjes dus dat heb ik gemaakt, al was het zeer veel werk.

    Ik wou de lagerblokjes eerst doorzagen maar ik vond het zaagverlies toch te groot, dus ik heb ze toch door geslepen met diamant op hoge snelheid, en kwam dan op 2 tienden zaagsnee, en dat vind ik acceptabel. Aan elkaar gebout, gesoldeerd, afgewerkt en dan pas draaien, heel gedoe maar wel heel mooi.

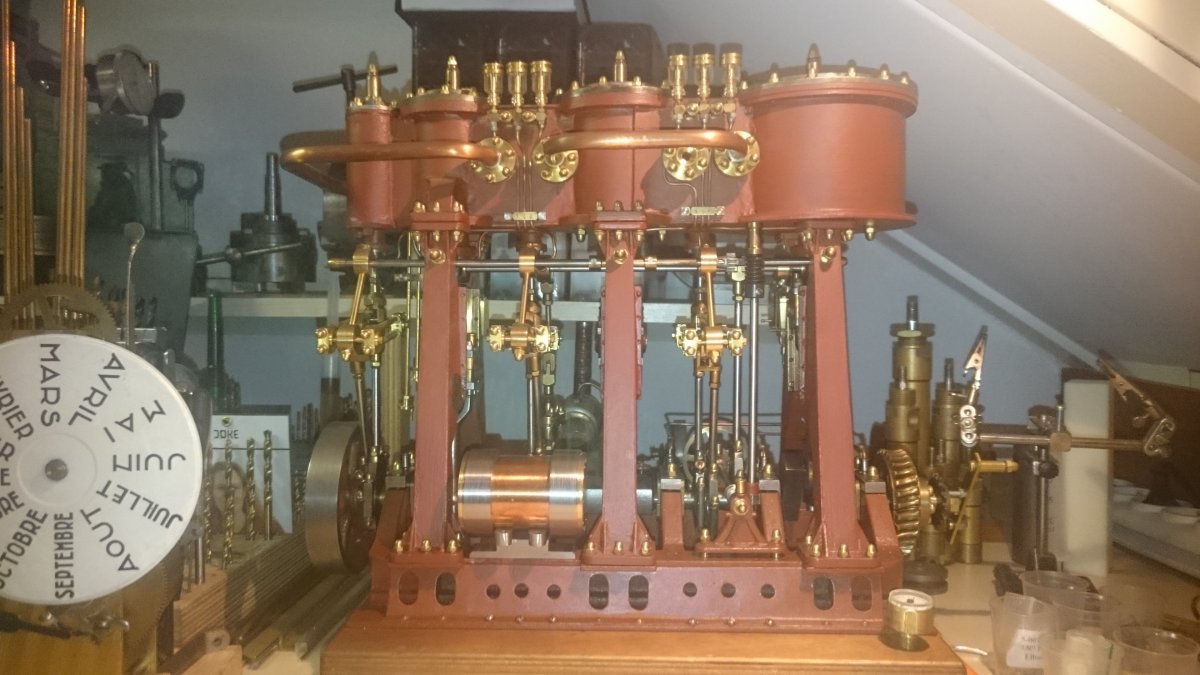

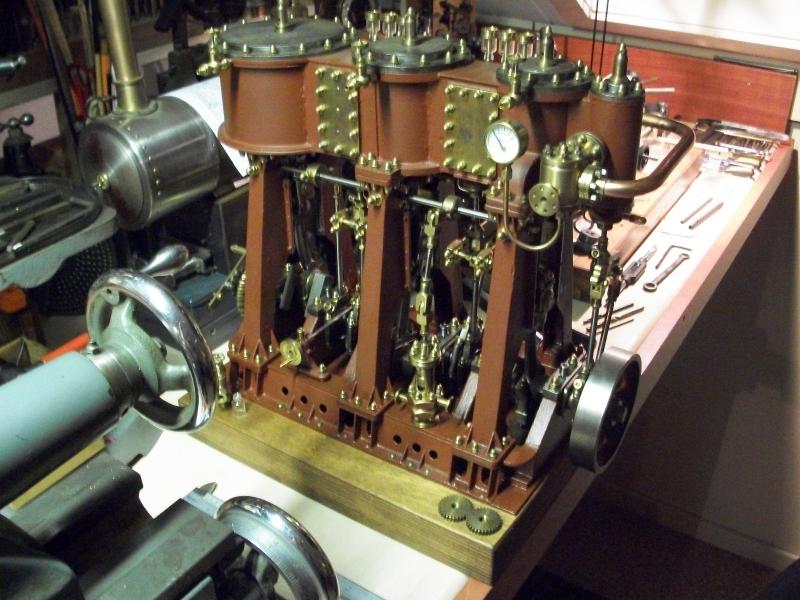

    [​IMG] [​IMG]

    Je ziet maar 2 delen van de omkeer, ik moet er nog 1 maken hoor......
    Net als met alles, soms zin en soms niet.

    De drukregelaar is bijna af, alleen nog het klokje vastzetten en de stangen er aan, maar ik kon dus wel verder met delen van de ringleiding, ook dat is goed gelukt vind ik zelf. Het was wel ''oud'' koperen leiding (gebruikt) dus het buigt lastig, maar met het buigertje ging het toch nog prima.

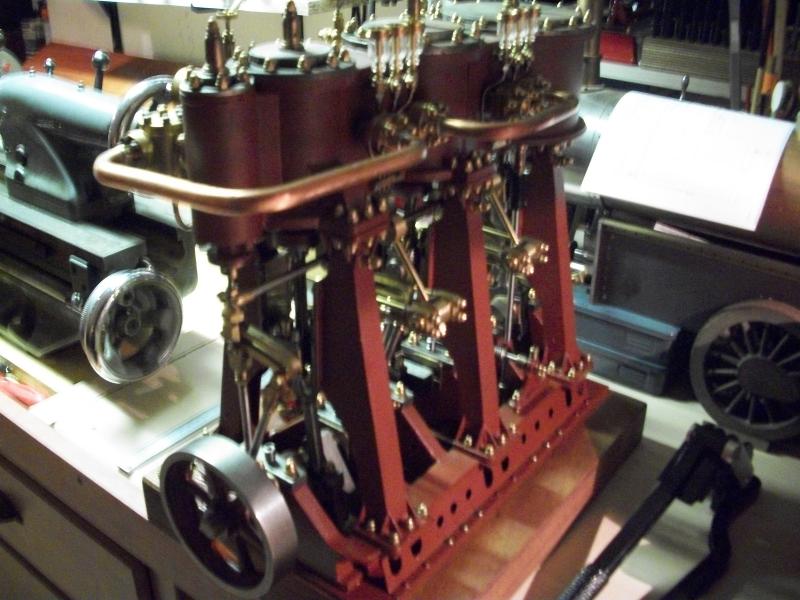

    [​IMG] [​IMG]

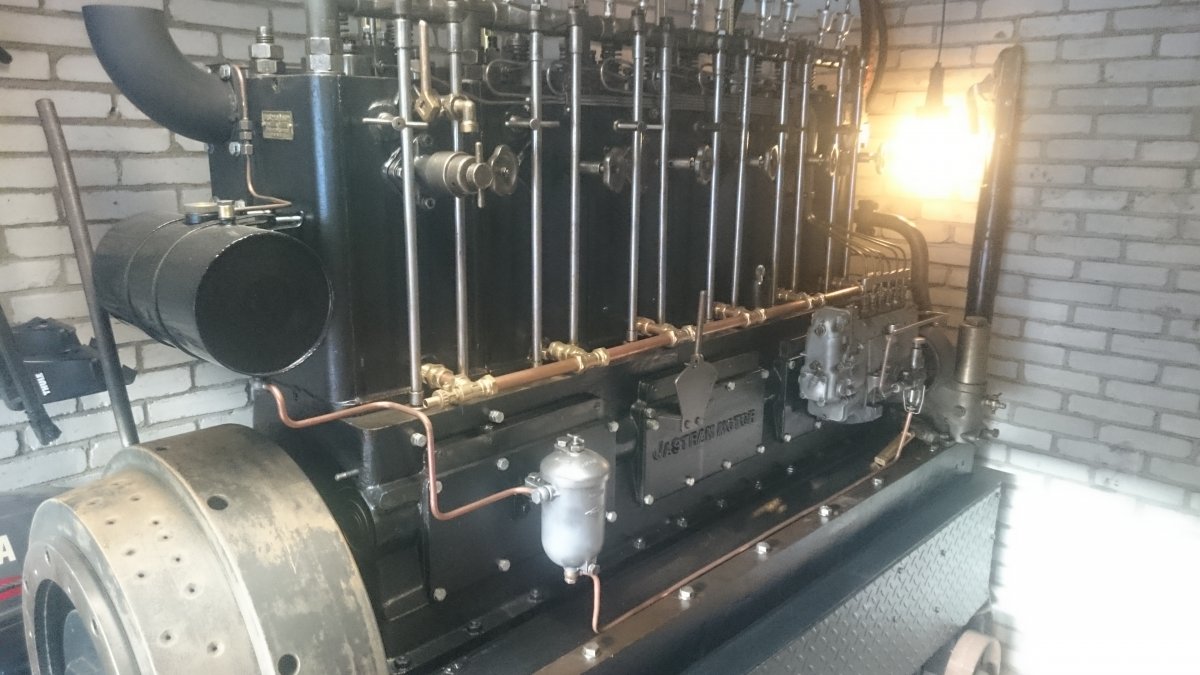

    Je kunt op de achtergrond zien, dat ik een doos ''schroot'' heb gekocht van iemand..... Het is een 3,5 inch Gea of Gezina, en ik zoek daar tekeningen bij, als iemand mij een paar kopieen kan leveren, gewoon zeggen wat het kost.

    Tot zover, ik maak de rest van de omkeer af, en ga dan 2 smeerboxen maken, voor de hoofdlagers. Mits.......ik weer zin heb!

    Groet, Monster Diesel (benjamin)

    Laatst bewerkt door een moderator: 17 nov 2015
  2. triple expansie

    Moi Benjamin,

    je foto's zijn (bij mij) niet zichtbaar, alleen een streepje aan de bovenkant, er zit een (raar) raster overheen.

    even over?

  3. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.782
    Locatie:
    Oldeberkoop
    Hier zijn ze zichtbaar, en verschrikkelijk indrukwekkend!

    Groet, Bert

  4. Baggeraar

    Baggeraar Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.946
    Locatie:
    H&NF
    Kan je volgens mij gewoon opnieuw uitgloeien, dan buig je het tussen je vingers.

  5. Corrien

    Corrien Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    28 okt 2003
    Berichten:
    11.947
    Locatie:
    Maasland
    Wowwowwow, wat is dit verschrikkelijk mooi.

  6. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    580
    Locatie:
    Giessenburg
    Heel mooi geworden Benjamin, top !

  7. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Iedereen weer bedankt voor de leuke reacties!

    De foto's moeten goed zijn peter, kijk even naar je instellingen.

    Het was oud airco leiding baggeraar, ik had niks anders haha. Het buigt heel iets rimpelig in het midden van de bocht, ik moet dat uitgloeien eens proberen idd. (jij weet nogal wat van ketels en mischien treinen etc he, heb jij niks liggen van die Gea/Gezina?)

    Monster Diesel

  8. Triple Expansie

    Machtig mooi Benjamin, geweldig. (de foto's zijn nu zichtbaar geworden, weet niet waar het aan lag)

    Zou GEA niets weten over die GEA/GEZINA? Anders wil ik wel eens vragen op de hobbbyclub? wordt dan niet eerder dan donderdag.

  9. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Huis gekocht, getrouwd, en nu net kersverse jonge vader.....

    Wanneer gaat ie het afbouwen dan? De werkplaats ligt er maar verlaten bij......

    Ik ben ondertussen bezig om wat rijdend materieel gekeurd te krijgen, lijkt me leuker om straks met het jochie wat mee te doen. Gaat de goede kant op, mensen denken mee en zijn welwillend, zo krijg ik een paar oude locs wel weer op het goede spoor!

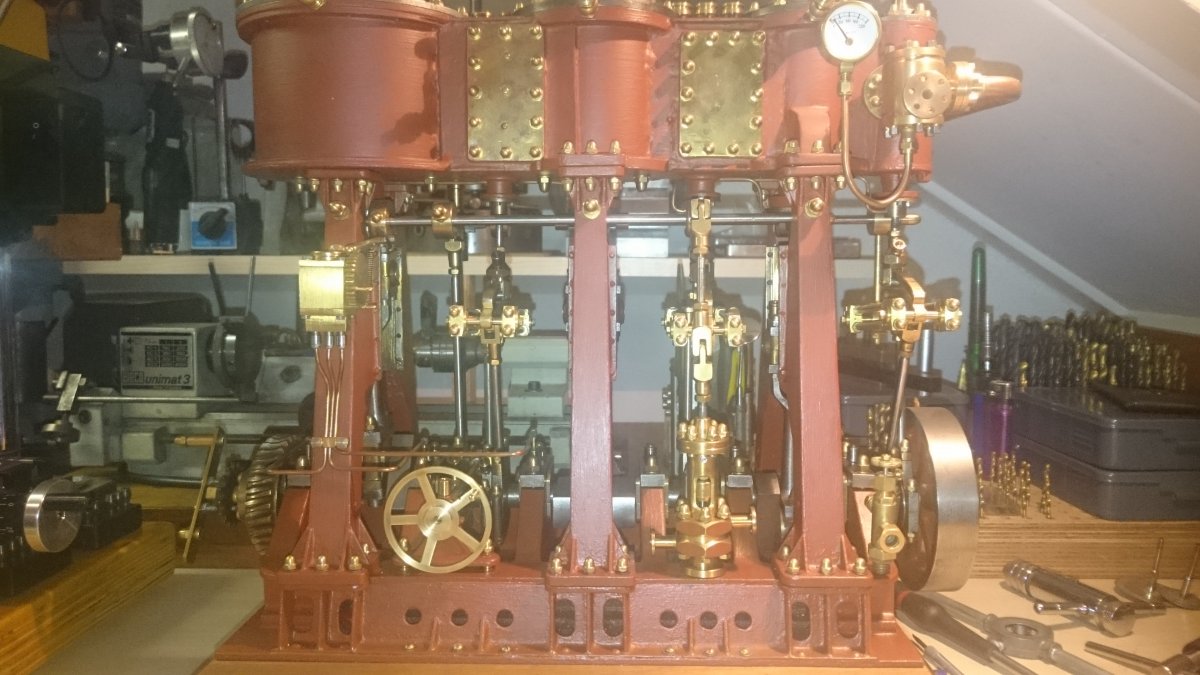

    Hij is er nog! Afstoffen en verder denken! Er was nog best veel gebeurt,
