Hangar 9 P-47 Thunderbolt (150), kerstkado 2008

Discussie in 'Vliegende schaalmodellen' gestart door Jan Hermkens, 28 mei 2009.

  1. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    Zo, mijn nieuwe ARF P-47 van Hangar 9 (de grote; 150) is inmiddels klaar en 1 week geleden ingevlogen.
    Het was een kerstkado 2008 aan mezelf.

    Spanwijdte; 2,10m.
    Gewicht; 8,5 kg (vliegklaar)
    Motor; Laser 240-V Twin (40cc) viertakt.
    Retracts; De mechanische die bij de ARF kit horen (servos direkt op het retracthuis).

    Toch het een en ander gewijzigd;

    VLEUGELS;
    - Wielkassen vergroot voor grotere wielen, want de bijgeleverde waren qua schaal veel en veel te klein.
    -Het onderstel iets naar voren gekanteld.

    ROMP;
    -Motorkap verder naar voren (zover als kon) en op dikkere schroefblokjes, zodat aan de achterkant rondom een opening ontstond voor een luchtdoorstroming (koeling). oorspronkelijk sloot de kap precies aan op de romp. (foute boel!!).
    - Onder in het motorspant 2 buizen schuin aangebracht richting de rompzijkanten en uitkomend vlak achter de schaaluitlaatopeningen. Zo worden de dempers ook goed gekoeld.
    - De gasservo op een andere plaats gezet.
    - voorzieningen aangebracht voor een extra servo t.b.v staartwiel, en niet gekoppeld aan het richtingsroer.
    - T.b.v. de twee tanks voor de Laser V-twin 240, ruimte geschapen en hoger gelegd, omdat de Laser gewoon rechtop onder de Kap paste.
    - De cockpitkap die afneembaar was (met vier schroeven door de zijkant van de romp) en doorloopt tot aan het motorspant, een andere bevestiging gegeven;
    voor, 2 deuvels door het motorspant, en achterboven een snelsluiting aangebracht.
    -De cockpitbodem dieper gelegd, zodat er een 1:6 piloot in past. en wat meer schaalinrichting i.p.v. het bijgeleverde plakplaatje met instrumenten.
    -Voorzieningen voor de 2 akkus (achter het balanspunt nu i.v.m. balanspunt), 1 voor de ontvanger en 1 externe akku voor de retractservos.

    INVLIEGEN;
    Alles ging van een leien dakje; start, vlucht en landing. Een zalig model om mee te vliegen.

    UPGRADEN naar schaal:
    komende winter gaat de folie eraf, en wordt het model op de ouderwetse manier bespannen met papier en Spanlak. Washprimer erop, beplatingslijnen en klinknagels aanbrengen. Spuiten en weatheren.

    volgende keer finished modelfotos en actiefotos

    groetjes,
    Jan

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  2. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.199
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    Schitterende kist Jan, we zullen hem op Oss eens gaan bewonderen ;-)

  3. knikvleugeltje

    knikvleugeltje In Memoriam

    Lid geworden:
    13 feb 2006
    Berichten:
    1.699
    Locatie:
    Tweede Exloërmond
    Foto van het totaal straks?

    Hier 'kabelsalat' op zijn Duits. Maar daar kom je bijna niet onderuit, ik weet het.

    [​IMG]

    Ik vind het iig een mooi vliegtuig. Toch nog wel behoorlijk aant gewicht.


    Taco.

  4. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    Gewicht! 8,5 kg inclusief 700cc brandstof; Valt reuze mee voor een warbird met 2,10m spanwijdte, vleugelopp. van 70 dm2. (vleugelbelasting 120gr.) retracts en 11 servos en 2 akkus, komt met vol flaps super langzaam binnen.

    Hier dan wat static fotos.
    Actiefotos volgen later.

    groetjes,
    Jan

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt: 30 mei 2009
  5. VINTAGE FLYER

    VINTAGE FLYER

    Lid geworden:
    12 feb 2005
    Berichten:
    1.706
    Locatie:
    heerlen
    ziet er goed uit jan ik moet zeggen dat de kwalitijd van hangar 9 zeer goed is ,ik heb de j3 van hangar 9 omgebouwd naar n j3 l4 cub ook de piper pawnee heb ik redelijk ik noem het funschaal gemaakt en dit vlieg ik allemaal elektic .


    mvgr johan snijders

  6. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    hier dan de Actie fotos van de P-47.

    groetjes,
    Jan

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  7. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.199
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    Schitterend Jan :thumbsup:

    Maar dat staartwieltje ;-)


    Tot op Oss :D

  8. Ella de Wildt

    Ella de Wildt

    Lid geworden:
    4 feb 2005
    Berichten:
    1.752
    Locatie:
    City of Oss
    Ondanks dat het niet in de planning zit, moet je toch nog eens over dat wieltje nadenken jan. De kist kan het hebben.

  9. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    @ Berto en Rob,

    ja, Fun Scale hé.
    Maar als ik de Jug in de herfst ga strippen en dan ga opwaarderen met beplatingslijnen en klinknagels en meer details is het misschien te overwegen, ofschoon me dat staartwieltje absoluut niet stoort.

    groetjes,
    Jan

  10. Geert Janssen

    Geert Janssen

    Lid geworden:
    17 jul 2007
    Berichten:
    100
    Hallo Jan,

    Heel mooi model. Heb je al een kleurenschema voor ogen als je de kist opnieuw gaat afwerken of houd je het bij het huidige kleurenschema?

    Groet,

    Geert

  11. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
    P-47 (en dan vooral de Razorback): mooi! :p

    Ik heb wel een klein storend detail gezien, en dat is het staartwieltje.

    Het is niet schaal, en het retract niet. :nooo:

    Dat stoort. :yes:

    Jan, go the extra mile! :D

    (Niet iedereen ziet het, daarom meld ik het even . . .).


    jan.

  12. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.199
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    De 2 voor jouw in ieder geval wel ;-)

  13. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    @ Jan, je hebt gelijk, maar het is een "Fun" Scale Model, en geen "Scale" model en dat is een reuze verschil!

    @ Geert, in principe heb ik wel een ander op het oog.
    Wel van dezelfde Fighter Group. (Italië 1944)

    deze waarschijnlijk, hiervan vind ik de Nose-Art persoonlijk mooier.
    [​IMG]

  14. jitze

    jitze verslagschrijvers

    Lid geworden:
    9 apr 2007
    Berichten:
    3.200
    Locatie:
    Dordrecht ZH Vliegclub: Red Eagles
    Jan, heb je die vierbladsprop los gekocht of werd deze bij het model geleverd? Ik heb er een nodig die er heel veel op lijkt, zou graag horen waar hij vandaan komt.

    Overigens een mooi model!

  15. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    hoi Jitze,

    de Schaalprop zat bij de kit, evenals de retracts, de bommen en de droptank.

    groetjes,
    Jan

  16. Geert Janssen

    Geert Janssen

    Lid geworden:
    17 jul 2007
    Berichten:
    100

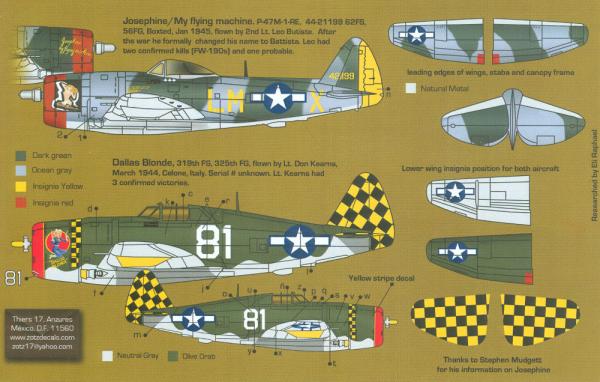

    Deze razorback van dezelfde FG vind ik persoonlijk erg mooi:

    [​IMG]

    [​IMG]

    Groet,

    Geert

    Laatst bewerkt door een moderator: 16 nov 2015
  17. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    Nog meer van de 88.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  18. Jan Hermkens

    Jan Hermkens

    Lid geworden:
    12 jan 2006
    Berichten:
    707
    Locatie:
    Oss
    Of deze versie, en dan samen met mijn B-17 "Nine-'O-Nine", net als hier op de afbeelding

    [​IMG]

  19. Ella de Wildt

    Ella de Wildt

    Lid geworden:
    4 feb 2005
    Berichten:
    1.752
    Locatie:
    City of Oss
    Dan zal ik wel met de P-47 vliegen Jan ;-)
