Hardsolderen

Willum,
Is dat steen of gasbeton of iets dergelijks?
En dan zal je denk ik ook nog iets van een bepaalde sproeier (gas inspuiting) in moeten hebben?
Wel mooi om een klein iets te moeten verwarmen.
Groet, Ruud.



Branderbed

Het materiaal ken ik helaas even niet bij naam.
Het is geen gasbeton of zo iets dergelijks.
Het is een hoog hitte bestendig spul.
Lijkt een beetje op het spul waar catalisators van gemaakt zijn.

Er zal een sproeier aan te pas komen
een luchtinlaat
en een mengbuis
om tot een mooi brandbaar mensel te komen.

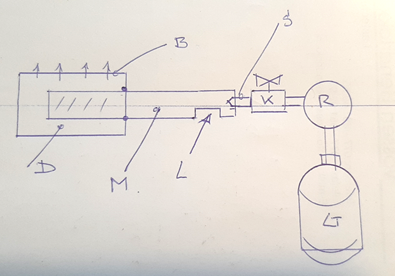

Ik heb even een kladtekening gemaakt


Zo zou het moeten kunnen.
Hier zou ook nog een thermische veiligheid/uitwaai veiligheid bij kunnen en wat verder gewenst of nodig.

D doos
B branderbed
M mengbuis
L luchtinlaat
S sproeier
K stop/regelkraan
R gasreduceer-30Mbar
G gasfles

Pas op met gas.
Veel modelbouwplezier,
Willum



Het probleem met deze keramische branders is, dat je nergens een relatie kan vinden tussen de warmte afgifte per cm2 en de benodigde hoeveelheid gas.
De leverancier gaat er van uit, dat je deze gewoon koopt, daar deze past op de door hun geleverde branders geschikt voor hun ketels.
Indien je iets anders wilt, dan heb je een probleem, je weet niet hoeveel warmte de brander bij gasgebruik levert.
Daarom is het zoeken van een brander oppervlak zo moeilijk.
Brander oppervlakte te klein geeft een te kleine verwarming, resultaat: te weinig stoom voor de voortstuwing van het schip.
Op naar de volgende oplossing, geen extra gas toevoeren, daar deze niet verbrand wordt en alleen een roetende vlam levert.
Groet, Henk



Het probleem met deze keramische branders is,
dat je nergens een relatie kan vinden tussen de warmte afgifte per cm2 en de benodigde hoeveelheid gas.

Dat klopt helemaal Henk.
Ik zie het bij Regner ook al niet.

Al het gas dat in de doos gejaagd wordt zal ook met een schone vlam verbrand moeten worden.
Die mooie blauwe vlam.
Optimale vlamtemperatuur
Minimaal Co
Maximale warmte afgifte.
Dus hoogst haalbare temperatuur.

De combinatie die belangrijk is,
Gasvoordruk via lagedruk reduceer,
Juiste opening voor branderlucht in de mengbuis,
Juiste gassproeier/doorstroom begrenzer,
Branderbed met een totaal oppervlakte gasdoorlaat.

Pas op met gas.
Veel modelbouwplezier,
Willum



Branderbed


Toch maar even gegevens opgezocht

Bij twee tegels
Brandstof: Propaanbutaan
Vermogen regelbaar: 2600 - 4500W
Gasdruk: 30 Mbar
Verbruik: 220 - 330 g/h

Dus bij een gedeelte van deze opgave


Voorzichtig met gas
Veel modelbouwplezier,
Willum



Hi Willum,

Dit is goed. Maar waar koop ik die Sievert ringen? Op internet vind ik ze niet.
Mijn bevindingen zover:
- rubber ringen begeven het: na een minuut slaan de vlammen uit de onderkant van de branderkop. Doet aan de spaceshuttle denken.
- nylon ring houdt het wel, maar ik vertrouw er niet op dat de afsluiting echt dicht is dus er blijft risico.
- fiber ring dicht goed af, maar is maar bestendig tot 125 C. De onderkant van de branderkop wordt meer dan 100C, dus erg kleine marge.
- zachtsoldeer (ik weet niet precies wat het smeltpunt is van het zachtsoldeer dat ik gebruikt heb) smelt niet aan de onderkant van de kop.
- mijn conclusie: bij fiberringen moet je goed in de gaten houden of ze niet gaan degraderen. Teflonring zou perfect moeten zijn.
- maar nog simpler natuurlijk: de ringen van Sievert zelf. Maar waar kan ik die krijgen?

Groeten, Rik



Rik

Ik ga ze naar je toe sturen.
Zeg maar waarheen.
Kan huis of postnl adres zijn.
Ze liggen klaar.

Grafiet, fiber, teflon kan.
Geen nylon, rubber en andere lage temperatuur dichtingen gebruiken.

Bij brandergebruik en voor gebruik regelmatig kopje aandraaien en testen met sop op lekkage.
Dat is bij alle gasgereedschap een goede zaak.

Gas is geen speelgoed.
Veel modelbouwplezier,
Willum



Ik maak voor de stoomleidingen van mijn stoomsleepboot gebruik van een hoogwaardige siliconen rubber pakking dik ca. 2mm, geschikt tot 230°C
Dit materiaal is goed met een holpijp te bewerken, snijden en knippen is geen probleem, volg de link: La Cucina siliconen bakmat | Action.com
Succes, Henk.



Ik maak voor de stoomleidingen van mijn stoomsleepboot gebruik van een hoogwaardige siliconen rubber pakking dik ca. 2mm, geschikt tot 230°C
Dit materiaal is goed met een holpijp te bewerken, snijden en knippen is geen probleem, volg de link: La Cucina siliconen bakmat | Action.com

Dank voor je bijdrage Henk,
Kan Rik kiezen.

Veel modelbouwplezier,
Willum



Terug lezend in de berichten van Rik, gaf hij aan een binnendiameter van de pakkingring van ø10,5mm, bericht #736.
Volgens mij bestaan er geen holpijpen in halve mm.
Nu heb ik ook een gelijksoortig probleem. dat je met een standaard holpijp niet de juiste pakking kunt maken.

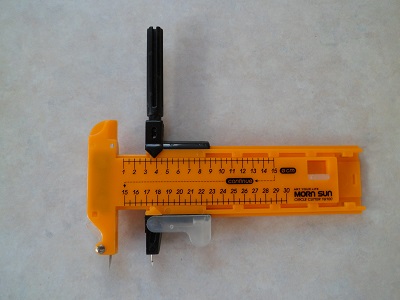

Voor het maken van afwijkende diameters gebruik ik een cirkelsnijder.

Met deze snij je eerst de buitendiameter en vervolgens de binnendiameter.
Elke afmeting is mogelijk.
Opmerking: Indien snijden in dik(2mm) rubber, het mesje smeren met zeepwater, anders verklemd deze.
Deze cirkelsnijder heb ik ook gebruikt voor het maken van de meetmembranen voor de keteldrukregeling, zie : https://www.modelbouwforum.nl/threads/modelstoomsleepboot-dockyard-v.253639/page-19#post-3942865
Het blauwe materiaal is nylon versterkt dun doek.
Voor weinig geld veel mogelijkheden.
Groet, Henk.



Pakkingen, membramen, dichtingringen

Leuk ding Henk.
Ik had hem al eerder van je gezien.

Volgens mij bestaan er geen holpijpen in halve mm.
Ik zou het niet weten.

Wat ik nodig heb
ga ik vaak niet zoeken
ik maak het.
Zo maak je alles als het nodig is op de tiende mm precies.
Stansmessen, ponsen, pakkingsnijder, holponsen, holpijpen, handsnijpasser.
Te gebruiken in een pers of boormachine, op mijn gereedschappen wordt nooit geslagen.
De ondergrond hiervoor is kops hardhout, nylon of het liefst POM.

Voor pakkingringetjes heb of maak ik vaak dubbelponsen.
Ik heb deze hier al eens laten zien.
Ben er nu weer een aan het maken.

De hardere dichtingringetjes zoals koper, aluminium, POM, Nylon, fiber etc verwerk ik op de draaibank.
1e boren, 2e afdraaien, 3e afsteken.


Veel modelbouwplezier,
Willum



Hi Willum,
Dat is geweldig. Stuur ze maar naar een postnl punt: Meier & Siegers: Utrechtseweg 208, 6862 AX Oosterbeek t.n.v Rik Jos (Jos is mijn achternaam, dat is zo genetisch bepaald )
Enorm bedankt,
Rik



Henk,
Dat is een heel leuke optie, zeker als je (nog) geen draaibank hebt, zoals ik. De ringetjes moeten eigenlijk 19x10 zijn, maar dan past het zo nou dat je ze er moeilijk onbeschadigd uit kan krijgen, vandaar dat ik de maten met iets meer speling zou kiezen.
Groeten, Rik



Dichtingringetjes


foto w.p. 4-2021

Rik
ik stop ze straks in een envalop en stuur ze op.

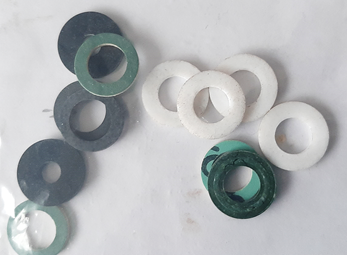

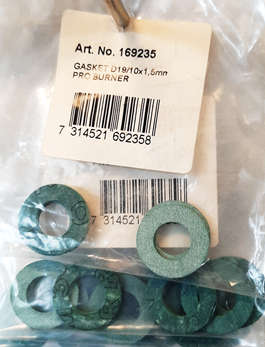

De witte zijn teflon 19 mm
De groene fiber
De zwarte propaan dichtingen

Veel modelbouwplezier,
Willum



Rik

foto w.p. 4-2021

Envalop al opgehaald?

Veel modelbouwplezier,
Willum



Hi Willum, ja ik heb ze net aan het eind van de middag opgehaald. Bedankt. Ik kreeg wel op mijn donder dat ik ze naar een PostNl punt heb laten sturen, want als het niet van een bedrijf komt, weten ze niet voor wie het is en maken ze het open. Gelukkig hadden ze het nog niet weggegooid. Ik heb plechtig beloofd het nooooit meer te doen .
Ik ga de ringetjes binnenkort uitproberen. Eerst dit weekend op cursus lassen. Ik kan ineens invallen tot mijn grote vreugde. Kijk er naar uit.



Fijn dat de ringetjes binnen zijn.

Een modelbouwer op lascursus, niet op hardsoldeercursus.
Ga je groot werk maken?

Veel plezier op cursus Rik.
Willum

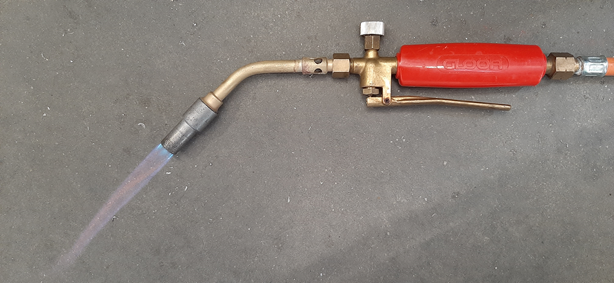

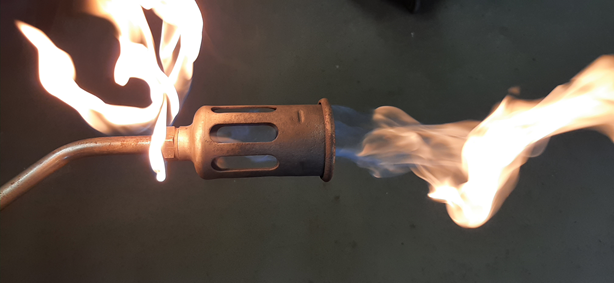

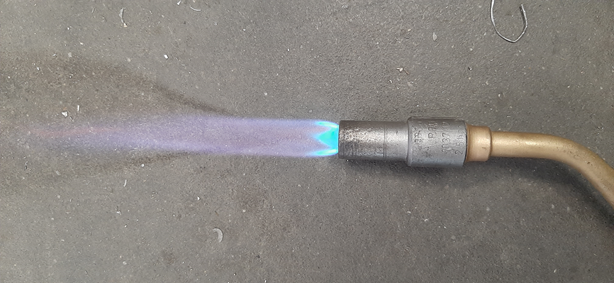

Brander revisie

© foto 2x w.p. 3-2021

Het rode Gloor handgreep was iets belegen maar nooit gebruikt.
Alles is op werking en lekkage gecontroleerd.
Een nieuwe gaskraanknop geplaatst.
Een lang bewaard voorstuk is aangepast.
De overgooimoer had een bijzondere maat M13x1mm.
Deze brander heeft nu twee maten voorstukken.

Weer een leuke brander bij de verzameling.
Veel modelbouwplezier,
Willum



Aluminium solderen

Dan was er vandaag die man die oldtimers restaureerd.
Jij hebt mij op een opendag bij een middelbare technische school laten aluminium hardsolderen.
Klopt.
Nu heb ik een aluminium dashbord van een auto met een boorgat voor een schakelaar dat netjes dicht moet.
Het dashbord mag absoluut niet vernacheld worden.

Helaas had ik geen oud aluminium op die demoplek.
Thuis heb ik aluminium van 50 jaar oud, dat zou mooi geweest zijn.

Ik heb een boorgat van 8mm in een 1,5mm stukje aluminiumplaat geboort.
Het schone stukje aluminiumplaat op een steen gelegd en met een draadje in een mum van tijd dicht gevloeit.
Het draadje was die draad die per postorder uit het verre oosten komt.
Geen hardsoldeer maar zachtsoldeer, ca. 400 graden Celsius smelttemperatuur.
Minder risico voor de restaurateur.

Leuk om te doen.
Veel modelbouwplezier,
Willum

Er waren deze afgelopen week veel van deze (hard)soldeeropdrachtjes.
Te veel om hier te laten zien.

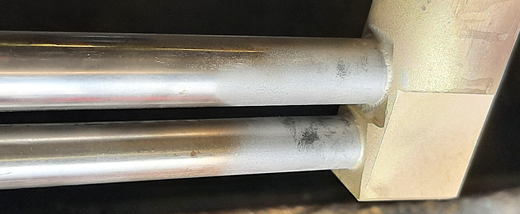

RVS aan messing

RVS aan messing met zilverhardsoldeer.
Alles in de soldering vooraf goed schoonmaken.
En dan is het een fluitje van een cent.


© foto w.p. 4-2021

Veel modelbouwplezier,
Willum
