Help ! deuren van mijn auto op afstandbediening maken, HOE ?

Heren.

Heb een auto met alleen een sleutel die past op het contact.
Deuren kunnen nu niet op slot dus.
Vroeger heeft iemand al eens een setje op afstandbediening er ingezet.
Actuators zitten nog in de beide deuren.
2 draad actuators.
Heb nu een chinees setje besteld om ze weer op afstand te kunnen vergrendelen/ontgrendelen.
Maar de beschrijving die er bij is gaat er van uit dat je hem weer aansluit op een bestaand centraal
systeem.
Dat hoeft van mij niet.

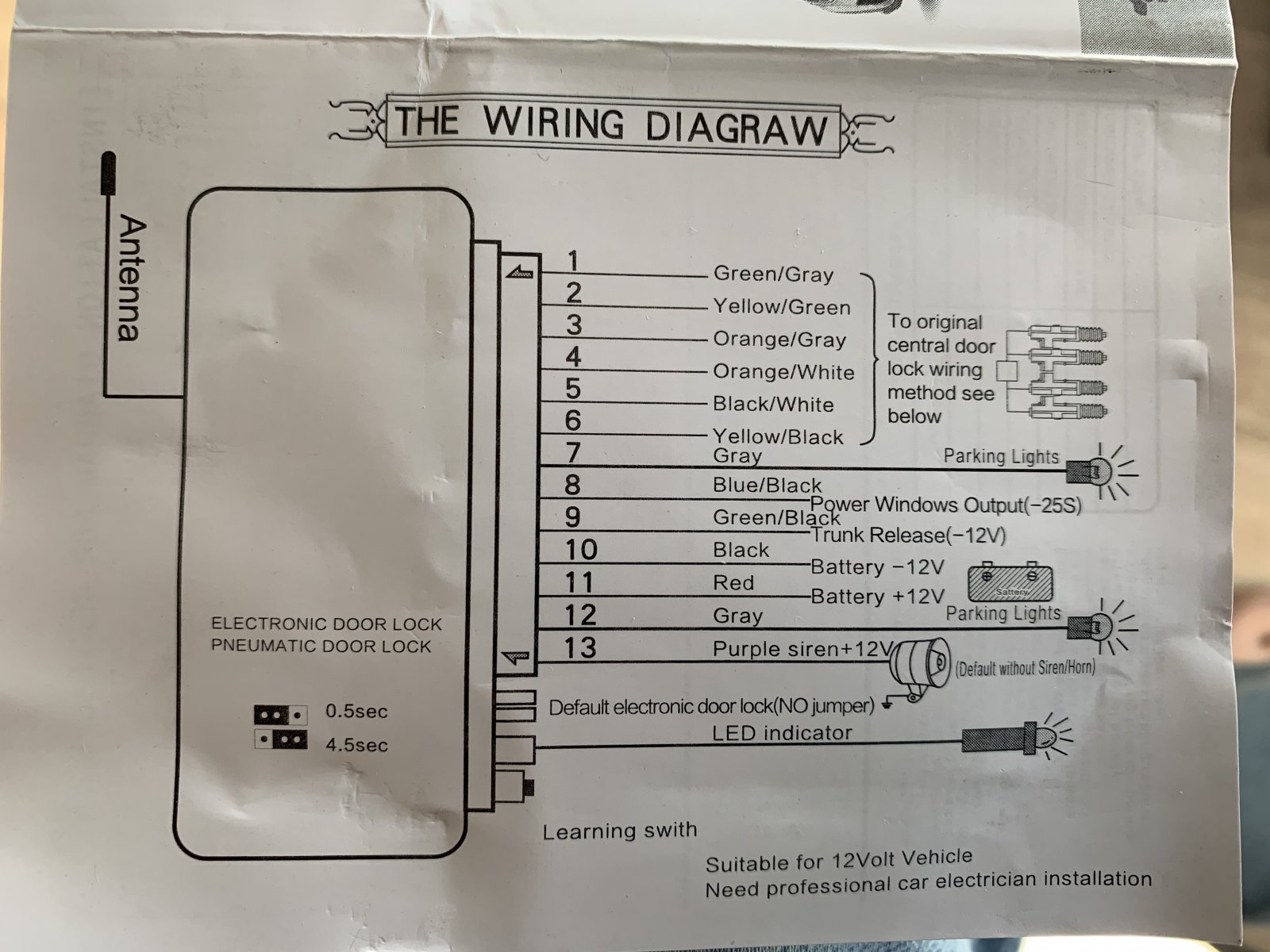

Kan iemand aan de hand van de foto's vertellen welke draden ik kan vergeten ?
En welke twee draden gaan er aan de deuractuators ?

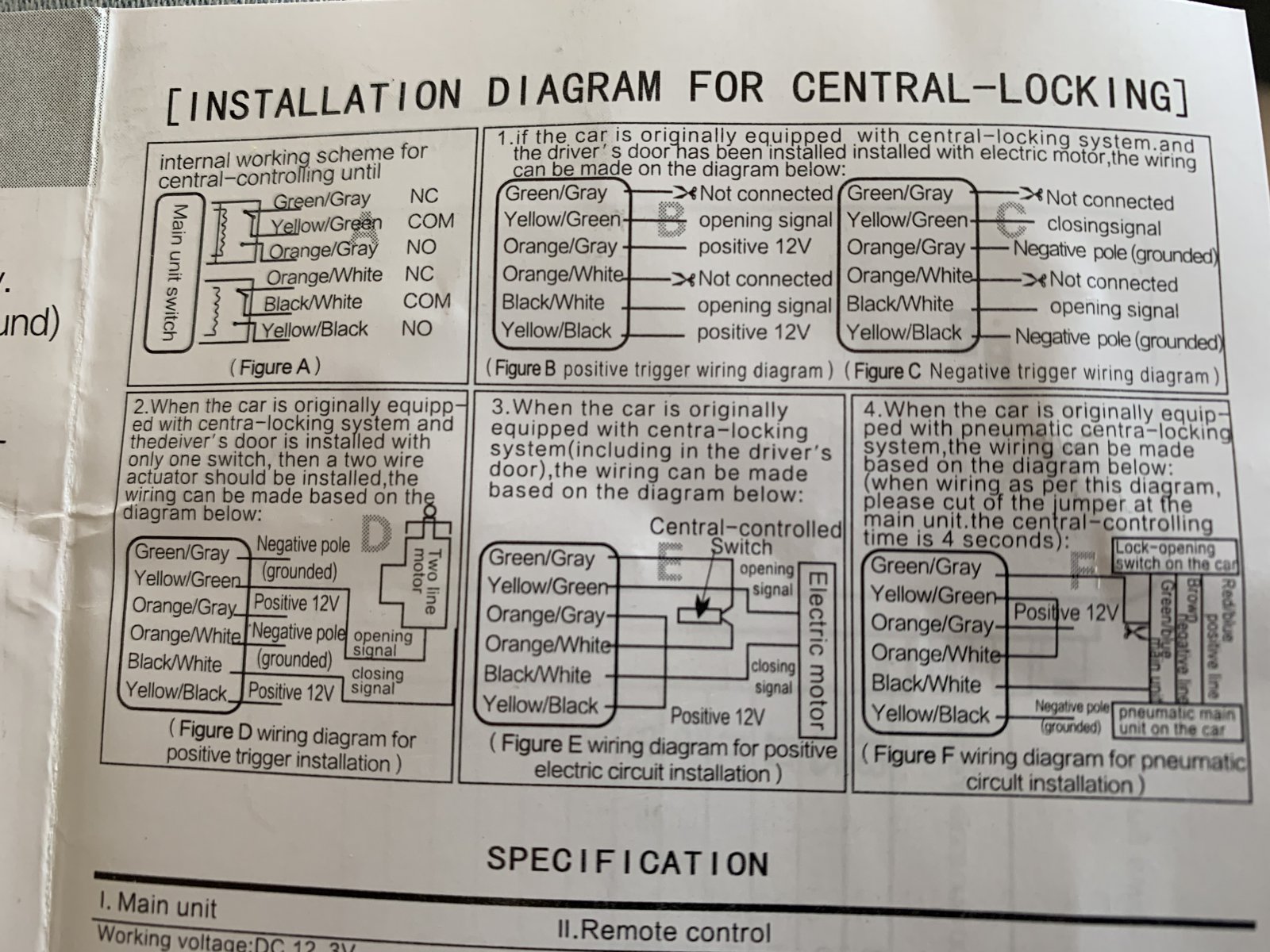

Je kunt schema D gebruiken voor beide actuators en 10 en 11 aansluiten op de accu, je kunt dan ook nog 7 en 12 aansluiten op de knipperlichten.



10 en 11 aan de accu, dat is de stroomvoorziening voor het geheel?

of krijgen de actuators stroom rechtstreeks van accu ?

sorry voor mijn vragen, heb echt geen kaas gegeten van zo'n aansluitschema



Ja de actuators krijgen de stroom via het kastje, dus 10 op de min en 11 op de plus via een zekering op de plus en dan moet het werken. Van het schema D moet je dan nog Oranje/Grijs is 3 en Geel/Zwart is 6 op12 volt aansluiten en Groen/Grijs is 1 en Oranje/Wit is 4 op de massa.
Geel/Groen is 2 en Zwart/Wit is 5 sluit je aan op de actuators, even zien als je de afstandsbediening gebruikt of ze de goede kant opgaan, anders de draden omwisselen.
De draden van 3 en 6 kun je bij 11 aansluiten, en 1 en 4 kun je bij 10 aansluiten.



DANK !!!!!!!!!!!!!!!!!!!!



EKAS FOR PRESIDENT !

Duizend maal dank, het was in 1 keer goed !



Graag gedaan, mooi dat het werkt.
