HMS Victory - Caldercraft - 1:72

Discussie in 'Bouwverslagen historische schepen' gestart door paulbo, 16 feb 2014.

  1. paulbo

    paulbo Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2012
    Berichten:
    615
    Locatie:
    Utrecht
    Beste modelbouwers,

    Hoewel ik niet helemaal nieuw ben op dit forum (heb wat reacties geplaatst), wil ik me even voorstellen. Mijn naam is Paul, ben 57 jaar oud en bouw sinds een paar jaar modellen. Ik ben begonnen met een plastic model: de Batavia van Revell, en vervolgens de Botter 1912 van Artisania Latina. Aan dat model moest erg veel aangepast worden om het correct te krijgen. Foto's zijn te vinden op een ander forum;).

    Na de botter 1912, kan ik beginnen aan een nieuw project, en eentje die me de komende jaren wel gaat bezighouden: de HMS Victory van Caldercraft/Jotika.
    Ik heb voor dit model gekozen omdat
    - het grotendeels historisch correct is, hoewel er nog heel veel uit te zoeken is (dit maakt het modelbouwen pas echt interessant)
    - de onderdelen van het model kloppen, en het zonder veel frustratie te bouwen is (hoop ik)
    - het originele schip in de 1805 Trafalgar versie (althans hoe het eruit ziet; het is voor het grootste deel in de loop van de eeuwen vervangen) nog bestaat en in Portsmouth ligt. Er zijn heel veel foto's van dit schip in omloop waardoor het gemakkelijker is om historisch correct te bouwen.
    - er een paar fantastische forums zijn met dit schip.


    De HMS Victory was het vlaggenschip van de vloot die de gecombineerde Frans-Spaanse vloot versloeg bij Trafalgar. Admiraal Lord Nelson werd zelf tijdens deze slag dodelijk getroffen door een Franse geweerkogel, maar Engeland won de slag.

    De HMS Victory was het 5e schip met deze naam, en veruit de grootste. De opdracht voor de bouw werd in 1758 gegeven. Het is een zgn. First Rate: meer dan 100 kanonnen aan boord. Vergelijk het maar met een vliegdekschip uit onze tijd. Het hele (ontwerp van het) schip stond in dienst van vuurkracht. In 1805 (Trafalgar) stonden er:
    - op het onderste kanonnendek: 30 kanonnen voor 32-ponds kogels
    - op het middelste kanonnendek: 28 kanonnen voor 24-ponds kogels
    - op het bovenste kanonnendek: 30 kanonnen voor 12-ponds kogels
    - op het quarterdeck (halfdek in het Nederlands :( ): 12 kanonnen voor 12-ponds kogels
    - op de voorplecht (forecastle): 2 kanonnen voor 12-ponds kogels en 2 carronades voor 68-ponds kogels (!!)

    De lengte van het schip is zo'n 70 meter, de waterverplaatsing meer dan 2000 ton en er kan bijna 5500 vierkante meter zeil gehesen worden.
    Nog wat getallen: 40km touwwerk in het staande want, 1400 blokken (katrollen), 300 ton drinkwater, 50 ton kolen, 20 ton hout, 50 ton bier:squarewink:, etc.

    Index
    1. Beplanking
    2. Berghouten
    3. Geschutpoorten
    4. Bekopering
    5. Upper Gun Deck, kanonnen en uitrusting
    6. Quarter Deck
    7. Boeg
    8. Campagnedek
    9. Spiegel
    10. Galerijen
    11. Romp details

    Allereerst wat foto's van de (inhoud van) de kit.
    Daarbij een kleine bibliotheek voor achtergrond, foto's, etc. Inmiddels komt daarbij McKay en McGowan

    [​IMG]

    OKÉ, het bouwen kan starten. Het begint simpel met het lijmen van de boeg aan de valse kiel. Legoblokjes bewijzen hun dienst bij het recht of haaks verlijmen van onderdelen.

    Daaronder het lijmen en klemmen van de kiel onder de valse kiel.

    Ik hoop dat dit het begin is van veel bouwplezier voor mij, en veel kijkplezier voor jullie.

    Groet, Paul

    Laatst bewerkt: 28 feb 2019
  2. Germt

    Germt Guest

    Hoi Paul,
    Je was er al, maar alsnog een warm welkom op het forum met je verslag.
    Dat je voor Caldercraft kiest is bij dit schip is een goede keuze.
    Ik bouw zelf de HMS Agamemnon van Caldercraft, en is vergelijkbaar met de Victory.
    Inderdaad, mijn ervaring is dat alles perfect past en van extreem goede kwaliteit is.
    Er staat nog een Victory van Caldercraft op dit forum, maar dat had je vast al gezien.
    Vooral ook leuk dat je voor Historische juistheid gaat. Aan je bibliotheek zal het niet liggen, het zijn de betere boeken.
    Veel succes en vooral veel bouw plezier op het forum:cool:

    Edit;
    Heb even op het andere forum gekeken.
    Ook een "geluks muntje" onder de grote mast! ;)

    Laatst bewerkt door een moderator: 16 feb 2014
  3. JanZMC

    JanZMC

    Lid geworden:
    6 jan 2007
    Berichten:
    1.732
    Locatie:
    Roosendaal
    Welkom hier Paul.
    dit is een goede start van weer een mooie kit

  4. robertnl100

    robertnl100

    Lid geworden:
    3 jan 2009
    Berichten:
    1.366
    Locatie:
    Twente
    Succes met de bouw van dit mooie schip Paul.

    We gaan dit bouwverslag volgen.

  5. eagter

    eagter

    Lid geworden:
    23 mrt 2012
    Berichten:
    2.117
    Locatie:
    Vlissingen
    Ook ik sluit me bij de volgers aan. Veel bouwplezier gewenst.

  6. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.355
    Locatie:
    Zeeuws-Vlaanderen
    Fantastische kit Paul, ik heb de victory gebouwd van de uitgever DeAgostini, maar mijn voorkeur gaat ook uit naar de Caldercraftkit welke net iets meer correcte details heeft. Veel plezier met de bouw van dit prachtige schip!

  7. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.575
    Locatie:
    Hillegom
    Ik ben het helemaal met Piet eens.
    Veel succes, en ik volg je.
    Jan Zwart

  8. Job_dB

    Job_dB

    Lid geworden:
    10 apr 2013
    Berichten:
    70
    Mooi project om te gaan volgen. Succes met de bouw!

  9. paulbo

    paulbo Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2012
    Berichten:
    615
    Locatie:
    Utrecht
    Bedankt mannen, nu heb ik er nog meer zin in.
    @Germt: ik volgde jouw bouwverslag van Aggy al met bovengemiddelde belangstelling. Er zijn veel overeenkomsten met de HMS Victory.
    @Piet: mooi model, de cross-sectie. Geeft mij ook weer ideeën over de dekken en kanonnen.
    Gr Paul

  10. Spijkertje

    Spijkertje

    Lid geworden:
    9 jul 2013
    Berichten:
    1.638
    Locatie:
    Eindhoven
    Paul,
    Veel succes met dit mooie schip. Ben benieuwd en kijk ernaar uit.
    Grt
    Diederik

  11. paulbo

    paulbo Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2012
    Berichten:
    615
    Locatie:
    Utrecht
    Dank je Diederik. Ik hoop jullie niet teleur te stellen

    Het volgende stadium is het spantenplan. Weer met legoblokjes en lijmklemmen aan de slag om de spanten zo haaks mogelijk op de valse kiel te monteren

    [​IMG]

    [​IMG]
    Vastzetten van spant Nos.1 en 2... enz.

    [​IMG]

    [​IMG]
    Onder aan de basis van de grote mast heb ik in navolging van Germt een muntje geplaatst: een Britse 5p. Voor goed geluk;)

    [​IMG]

    [​IMG]
    De spanten en het middelste kanondek op z'n plaats.


    Volgende stap: als het model op een standaard staat, moet 'ie wel stevig staan. Met dank aan het boek "Period Ships" de volgende oplossing:

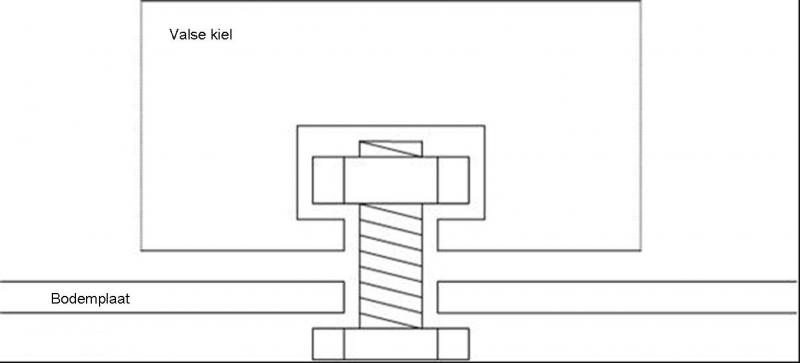

    Ik heb drie verticale 3mm gaten geboord door de (valse) kiel. Daarna de valse kiel wat opgedikt en een uitsparing gevijld voor een ring+moer. Het draadeind gaat uiteindelijk door de kiel en de grondplaat van de standaard waar die vastgezet wordt met een ring+moer. Het ziet er dan zo uit:
