Heb al eens goed zitten kijken naar alle kabeltjes enzo, moet even ergens een headertje vandaan halen zodat ik kan gaan programmeren erop.

Maar ondertussen vraag ik me af hoe ik het videosignaal bij het video signaal van de camera krijg.

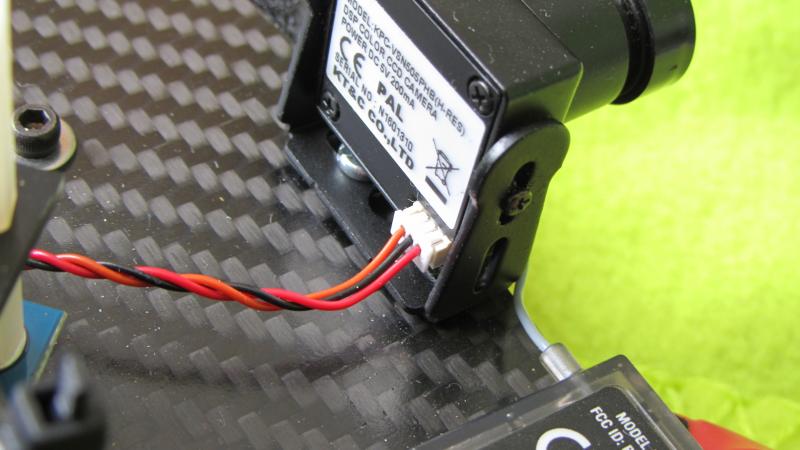

full


full

Laatst bewerkt door een moderator:
Het osd komt parallel aan de videokabel te zitten. Er is dus geen in- of output op het osd maar alleen een output die je zo kort mogelijk aan je receiver legt. Als je de kabel nl. te lang maakt dan kan het gebeuren dat het signaal vanaf het osd te zwak is om scherp of uberhaupt weer te geven.

Zo ik heb ook mijn G-OSD II geflashed naar CL-OSD.

Heb hem al wat aangepast, maar vraag me af of ik op de voltage ingang(V2) gewoon mijn 4S lipo kan aansluiten om het voltage in de OSD weer te geven?

Laatst bewerkt:
Heb wel wat problemen ondervonden met het editen van de layout van de scherm, maar dat kwam omdat ik met avr studio 6 werkte en dat ging niet...toen 5 geinstalleerd en dit maal ging het wel goed....

hier een screenshotje met callsign en de gps coordinaten iets verder naar beneden gezet:


Ik heb de mijne inmiddels ook al in gebruik, alleen nog niet echt mee gevlogen door wat electronica problemen.
Gaat wel op korte termijn gebeuren :)

Hallo,

Ik vind op het forum geen draadje over de nieuwste G-OSD 3 mini. Ik dacht, dan post ik mijn vraag hier maar. het gaa over deze module:

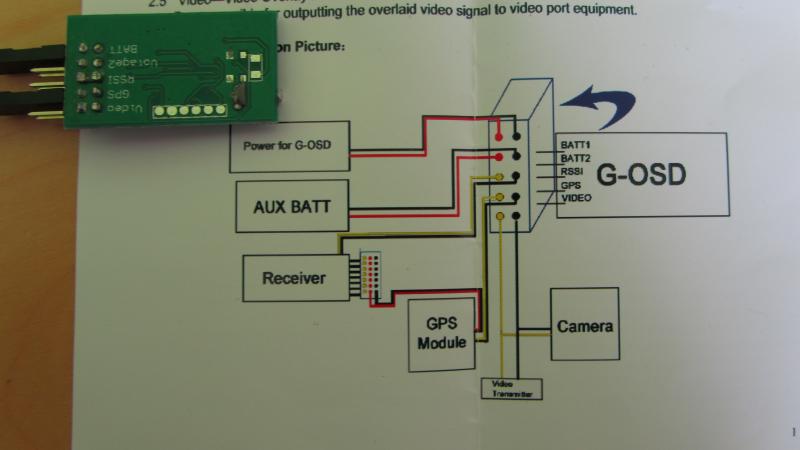

Ik ben al te weten gekomen dat als je alles aansluit zoals het schema in de doos je de boel oprookt. Ik heb het dan ook aangesloten volgens een anders schema dat ik op internet gevonden heb, namelijk dit schema:



Echter voed ik het bordje, transmitter en camera met een 2S batterij en mijn model wordt gevoed met een 4S batterij. Geen probleem, op V2 staat dus de 2S batterij en dit wordt ook mooi op het scherm weergegeven. Wanneer ik op de aansluiting V1 mijn 4S aansluit komt er niets op het scherm. V2 blijft op 0v staan. Wat ik ook zeer vreemd vind dat is als ik ze omgekeerd aansluit gebeurd er helemaal niets. Ik heb met elke andere lipo geprobeerd die ik heb liggen, maar ik kan het bordje enkel doen opstarten met dezelfde lipo die verbonden staat met de transmitter en camera... Dit snap ik helemaaaal niet..

Doet ie het nog??? Ik heb zelf drie van die dingen, vrij tevreden voor de prijs, maar als je ze omgekeerd aansluit dan rooster je 't bordje. Is mij wel eens overkomen. Of bedoel je geen reverse polarity?

Het schema dat bij de beschrijving zit is in principe goed, maar je moet wel de spanning in acht nemen. Als jouw cam op 5V werkt mag je 'm niet op 7.4 (2S lipo) aansluiten.

Ik heb 'm zelf op 3S omdat al mijn apparatuur op 12V draait. De video accu moet in ieder geval op V2, de vliegaccu/motoraccu op V1. Hij haalt z'n stroom van de accu die op V2 is aangesloten. Is 7.4V wel genoeg om de OSD te laten werken overigens? Of is 't puur dat je de spanning van V1 niet ziet?

Anyway, de video accu op V2, de vliegaccu op V1, en spanning in acht nemen, zorg dat je cam en vtx tegen de spanning over V2 kunnen. Zo niet kun je nog een BEC gebruiken.

Overigens is het een erg omslachtige manier van aansluiten zoals je het nu doet, maar dat ter zijde. De spanning van de VTX is overigens geen 5V maar 7.4V. Die "power module" is alleen maar een LC filter, meer niet.

Zorg in ieder geval dat je + en - niet door elkaar haalt, die zijn precies tegenovergesteld aan beide kanten geloof ik. Dat kan een reden zijn waarom ie niets laat zien op V1.

Daar heb ik wel op gelet hoor :-) alles is juist aangesloten.. Maar ik begin te twijfelen aan die V1. Er is een amp module beschikbaar waar ook een poort uit komt om aan te sluiten op V1. Nu begin ik te denken dat je die module nodig hebt hiervoor.. Zo niet is mijn module defect (het v1 gedeelte dan toch)

Die heb je zeker weten niet nodig. In dat geval kan ik alleen maar denken dat ie gewoon defect is, want het is eigenlijk zo simpel als maar kan. Je maakt het jezelf wel vrij moeilijk met zo'n omslachtige aansluiting, maargoed :p

Ik had het eerst veel simpeler aangesloten. Gewoon video in en video aangesloten met daar meteen ook stroom op (dan moest ik de V2 niet gebruiken) het voltage van de Tx en camera Lipo (3s) kon dan gewoon afgelezen worden. Als ik dan de - en + van mijn 4s Lipo (van het model zelf) op V1 aansluit blijft er 0volt op het scherm staan. Dan heb ik alles eens aangesloten zoals bovenstaand schema en nog steeds geen uitlezing op V1.. Defect dus.. Klote.. Ik denk dat ik dat ding maar gelijk buiten gooi want garantie terug naar China daar reken ik niet op. Dan stap ik wel over op een iosd mini van dji. Dan neemt hij ten minste automatisch de home lock en altitude ten opzichte van grondniveau. Het was het proberen waard voor die prijs maar nu komt het me duurder uit :-) les geleerd :-)

Klucky_13 zei:
Ik had het eerst veel simpeler aangesloten. Gewoon video in en video aangesloten met daar meteen ook stroom op (dan moest ik de V2 niet gebruiken) het voltage van de Tx en camera Lipo (3s) kon dan gewoon afgelezen worden. Als ik dan de - en + van mijn 4s Lipo (van het model zelf) op V1 aansluit blijft er 0volt op het scherm staan. Dan heb ik alles eens aangesloten zoals bovenstaand schema en nog steeds geen uitlezing op V1.. Defect dus.. Klote.. Ik denk dat ik dat ding maar gelijk buiten gooi want garantie terug naar China daar reken ik niet op. Dan stap ik wel over op een iosd mini van dji. Dan neemt hij ten minste automatisch de home lock en altitude ten opzichte van grondniveau. Het was het proberen waard voor die prijs maar nu komt het me duurder uit :-) les geleerd :-)
Klik om te vergroten...

Toch heb ik er drie gehad en nog steeds twee in werking die best goed werken. Jammer dat je slechtere ervaringen hebt, want 't is best een leuk osd'tje voor de prijs...

Als je een goedkope OSD wilt moet je overigens eens kijken naar een mimiosd die geflashed is met KVOSD, de hardware is niet zo duur en de software is open source. Kun je alle data die je nodig hebt op krijgen voor een paar tientjes! ;)

Ik ben aan het denken of het in afwachting niet mogelijk zou zijn om mijn osd bord te voeden met mijn 4s Lipo zodat dit voltage op V2 komt te staan en mijn VTX en camera te voeden van dezelfde Lipo met een ubec tussen.. Dan heb ik die v1 poort in principe niet nodig.. Het voltage van de camera is voor mij toch niet nodig en dan kan ik via deze weg ook meteen vliegen met slechts 1 Lipo.. Daar ga ik eens naar kijken eens ik uit vakantie ben

Nee, denk niet dat ik dit volledig volg? Een filter voor het beeld of?

Het beeld staat dan toch los aangesloten zonder stroom op de video in en uit? (Zoals bovenstaand schema). Als ik er nog veel meer mee moet knoeien dan koop ik wel gewoon de iosd, dan heb ik gelijk iets dat werkt zoals het moet.

Ja, een filter voor het beeld, dus een LC filter. Er komt namelijk storing van je ESC en dergelijke af, dus als je een videocomponent (je OSD) aansluit op diezelfde stroombron (de 4s lipo) dan gaat diezelfde storing daar ook overheen. Daarom mag je je camera ook niet zomaar voeden zonder filter als je die accu ook voor de motor gebruikt ;)

Het is dan overigens best makkelijk, want dan hoeft er alleen maar een filter tussen de accu en de lipo. De camera en vtx halen hun stroom van de OSD, en die is al clean dus daar heb je geen los filter meer nodig. Als die op andere spanningen werken moet er natuurlijk wel een step-down tussen, anders worden die componenten alsnog geroosterd en dat wil je ook niet :p

Dan dacht ik dat ik eindelijk alle nodige spullen had besteld :p enig idee waar ik snel aan zoiets kan geraken? Op hobbyking zijn ze in de eu out of stock.

Kun je makkelijk zelf maken. Een ferriet ring (die als de L werkt) en een condensator (de C) aan elkaar solderen (er staat wel op internet hoe), de waardes maken nog nieteens zo heel veel uit. Deze dingen kun je vaak wel uit een oud stuk electronica halen ;)
