hoe nauwkeurig moet een vleugelprofiel zijn?

Discussie in 'Bouwtips vliegende modellen' gestart door Super Mario Airline, 3 okt 2022.

  1. Super Mario Airline

    Super Mario Airline PH-SAM

    Lid geworden:
    14 nov 2021
    Berichten:
    98
    Locatie:
    Sint jan in eremo
    Ik ben een miss bikini aan het bouwen. Bij het snijden van de "master rib" heb ik toch ergens een afwijking.
    Resultaat het vleugelprofiel is niet helemaal wat het zou moeten zijn. Ik kan dit goed zien aan de passing tussen de romp en de vleugel. Omdat de afwijking op de master rib zit is de afwijking gelijk over de complete vleugel. Zowel de linker als de rechterhelft.

    Hoe precies moet het vleugelprofiel eigenlijk zijn?
    Kan ik beter een nieuwe vleugel maken?
    Is het nodig om de "verzakking" op te vullen met filler en dan glad te schuren.
    Maakt het wel wat uit maar is niet zo kritisch? en zal het zo ook wel lukken?

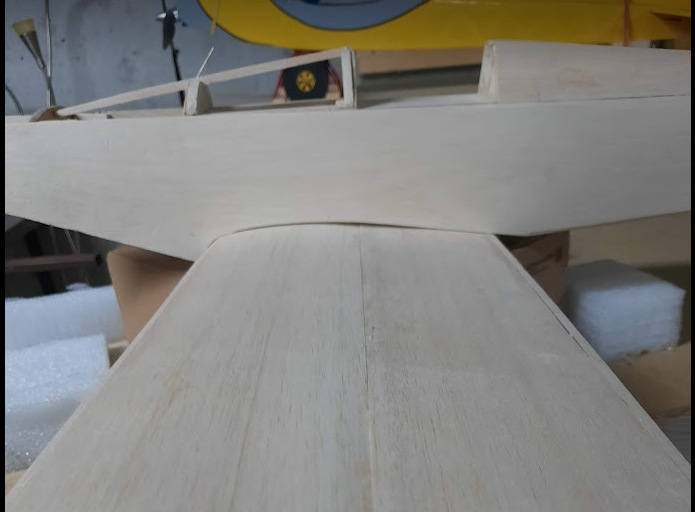

    Het gaat over een dipje van ongeveer 1 mm in het midden van de vleugel. Zoals hier op de foto te zien is.


  2. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Ik wou dat ik zo nauwkeurig kon bouwen als jij :)
    Als ik een ribbenvleugeltje maak en daar gaat bespanning overheen, dan zakt de folie tussen elke rib in met veel meer profielafwijking, dan wat jij nu laat zien.
    Ongetwijfeld zijn er sommige hoge prestatieprofielen, die zo nauwkeurig gemaakt moeten worden, dat dat in mallen met schaalbouwwijze gebeurt, maar ik schat dat dit gewoon een leuk funvliegetrje is?
    Niks meer aan doen en lekker gaan vliegen zou mijn advies zijn.
    Leuk model trouwens.

  3. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    met de laatste schuursessie haal je er al wat af..
    ik zie hier dat de losse planken nog een beetje op en onder steken ten opzichte van elkaar, dus ik gok dat je nog niet geschuurd hebt
    zo'n randje zie je vlot terug door de folie.
    net ff met het schuurblok erlangs maakt het net ff mooier

    tegen de romp zou ik hem persoonlijk een beetje opvullen.
    precies zo'n rot gezicht dat gat
    laat je hem met een 10 of 20 cm wegzakken, valt het niet zo op dat ie daar is opgevuld.

    Qua techniek: folie zakt idd net zoveel door tussen de ribben
    helemaal theoretisch zal er verschil zijn, maar dat zal zo klein zijn dat ik niet verwacht dat je er iets van merkt
    gewoon gebruiken die vleugel

  4. Super Mario Airline

    Super Mario Airline PH-SAM

    Lid geworden:
    14 nov 2021
    Berichten:
    98
    Locatie:
    Sint jan in eremo
    Ja, inderdaad gewoon een funvliegertje.
    Er is zeker nog schuurwerk aan de vleugel. Maar ik wou er niet teveel tijd insteken nadat ik de afwijking gezien had.

    Jullie geven het antwoord dat ik het liefst wou horen.

    Er zijn wel meer mogelijkheden om dit op te lossen. De romp opvullen, de vleugel opvullen, een fairing maken...
    ik bekijk het nog wel.

  5. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    grappig genoeg, tegen de romp valt het altijd op..
    tenzij je de vleugel opvult.
    blijven alle lijnen recht

    met een fairing etc leg je er eerder de nadruk op
