Horten XII V2

Discussie in 'Bouwverslagen - Vliegen' gestart door peter verhulst, 15 jul 2012.

  1. Goedemorgen Luitjes,

    Omdat ik enige tijd geleden een Horten XII gebouwd heb, ben ik nu gevraagd om het prototype van een gemodificeerde versie te gaan bouwen.

    Het wordt de Horten XII V2.

    De grootste verschillen zitten in:
    - Opbouw van het middelstuk, met extra liggers, het vervallen van de batterijruimte en een andere cockpit-opbouw.
    - Andere vleugelverbinding en liggerconstructie.
    - Andere ribben.
    - meer (voor)gefreesde onderdelen zoals bekleding, verkasting, een neus- en hulpneuslijst alsmede een geheel andere uitvoering van de ailerons.

    Foto´s volgen.

    Laatst bewerkt door een moderator: 15 jul 2012
  2. Luitjes,

    zoals beloofd, wat foto´s


    De doos zoals afgeleverd

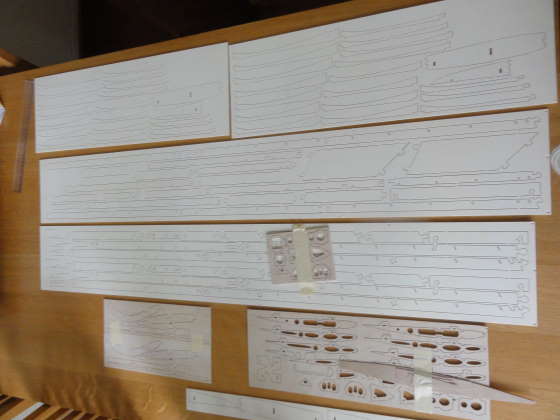

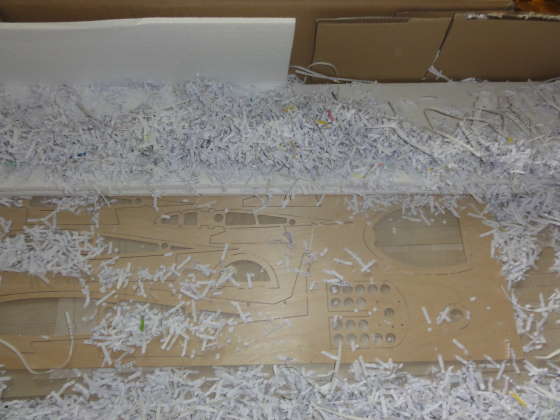

    uitstekend verpakt. Na een paar zakken papiersnippers en een groot aantal piepschuimplaten, de inhoud

    In tegenstelling tot de eerste versie, is nu ook de vleugelbeplanking gefreesd.

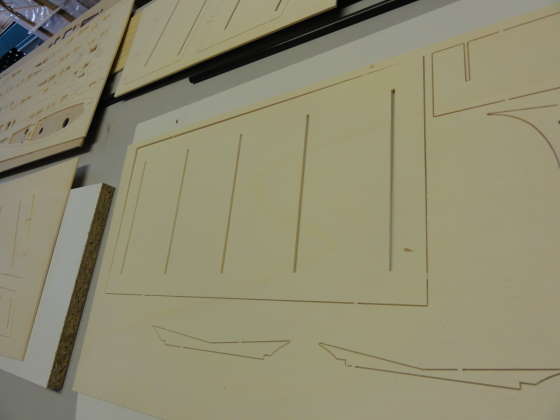

    wat van het freeswerk

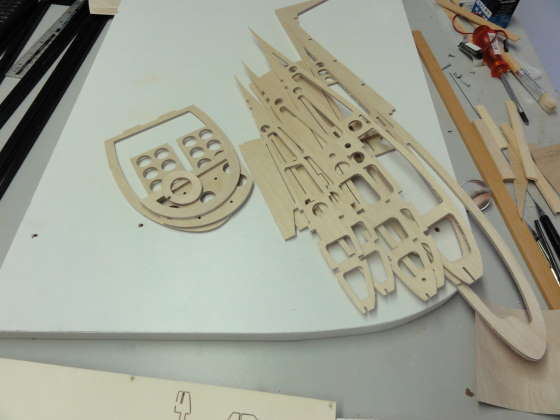

    Los halen van de diverse onderdelen. Het is uitstekend freeswerk en van een zeer goede houtkwaliteit[​IMG] DSC02789.JPG




    Laatst bewerkt door een moderator: 16 dec 2015
  3. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.760
    Locatie:
    Hoorn NH
    Dat ziet er veelbelovend uit.
    Zo te zien zijn de delen netjes gefreesd, er is blijkbaar met veel zorg aan gewerkt.

    Succes met het bouwen, de vorderingen blijf ik volgen.

    Johannes

  4. vangrafhorst

    vangrafhorst

    Lid geworden:
    30 jul 2006
    Berichten:
    296
    Locatie:
    Haaksbergen
    Altijd een aantrekkingskracht, die Horten. Van welke firma komt deze doos?

    Succes met bouwen, abo.

    Joris

  5. ked

    ked

    Lid geworden:
    25 dec 2009
    Berichten:
    822
    Locatie:
    Drachten
    Hallo Peter,
    Leuk dit verslag, heb je andere Horten al diverse keren zien vliegen.

  6. VINTAGE FLYER

    VINTAGE FLYER

    Lid geworden:
    12 feb 2005
    Berichten:
    1.706
    Locatie:
    heerlen
    dat word weer n bouwverslag om van te smullen :grin: maak er wat moois van peter ,gezien je andere hortens zal dat zeker goedkomen :yes: :wink: de chips en cola staan klaar zet m op peter !!

  7. goedenavond Joris,

    www.myhangar.de

    onder Nurflügel staat deze nog niet, want het is een prototype dat ik aan het bouwen ben om zo nog wat ´fijn te slijpen´.

    Nu ben ik - ondertussen - met een ARES aan de gang, deze wil ik af hebben voor het Nurflügel treffen in Duitsland medio augustus.

    Ik kan trouwen nog niet verder want ik zit te wachten op hout.

    groet

    Peter

  8. vangrafhorst

    vangrafhorst

    Lid geworden:
    30 jul 2006
    Berichten:
    296
    Locatie:
    Haaksbergen
    Dank,

    Zag ook wat voorbij komen op een ander forum hierover.
    Interessante kit.

    Joris

  9. goedemorgen Luitjes,

    omdat het bij ons nogal regent verder gegaan met de bouw van de Horten XII V2. Het is een prototype van de eerste die ik gemaakt heb.

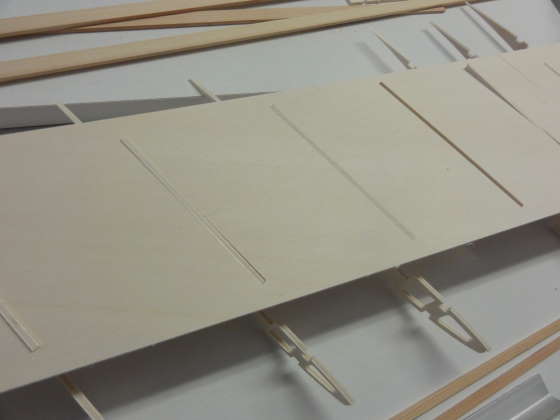

    Ook is het freespakket aangepast, zoals bijvoorbeeld voor de opstelling van de ribben. Deze komen nu in een ´pasvorm´, waarbij de in de ´bodemplaat´ uitgefreese ruimte correspondeert met de juiste rib.



    De puntjes waarmee de gefreesde onderdelen nog in de plaat vast zitten (hebben die dingen een naam?) natuurlijk wegschuren.
    [​IMG]

    [​IMG]
    [​IMG]
    [​IMG]


    Bijgevoegde bestanden:

    Laatst bewerkt door een moderator: 16 dec 2015
  10. goedemiddag luitjes,

    omdat ik net als bij de vorige ga lanceren middels een ´katapult´ moet er een buisje ingebouwd worden. Ik doe dit onder een hoek van 85°, welke ik aan de bovenkant niet helemaal doorboord heb, zodat er nog wat stevigheid is. Als extra ondersteuning bouw ik nog een extra steuntje erachter.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  11. avond Luitjes,

    weer even wat gedaan. De verbindingsbuizen in het middendeel aangebracht. Deze eerst wat opgeruwd voor een betere hechting.
    [​IMG]
    [​IMG]
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  12. goedemiddag luitjes,

    De constructie is wezenlijk anders dan de 1e Horten die ik gemaakt heb.
    in plaats van dat de liggers nu bovenlangs lopen, lopen deze er op belangrijke punten door de ribben heen. Veel steviger.
    [​IMG]

    [​IMG]

    proefpassing motorspant; ook van een veel betere kwaliteit
    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  13. Whuzz

    Whuzz

    Lid geworden:
    1 sep 2011
    Berichten:
    151
    Locatie:
    Regio Eindhoven-Weert
    Ziet er strak uit! :D

  14. goedemorgen Luitjes,

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  15. grob

    grob

    Lid geworden:
    4 jul 2010
    Berichten:
    101
    Locatie:
    Raalte (OV)
    Horton staat ook nog op m'n lijstje, maar eens volgen!
    Suc6.

  16. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.489
    Locatie:
    Oostvoorne
    Mooi Project !! ga ik volgen , veel succes met de verdere bouw.

    Mvg,

    Bart

  17. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.598
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
  18. Horten XII V 2

    goedenavond luitjes,

    hier weer wat foto´s. Voldoende overlap
    [​IMG]

    ga ik van buiten naar binnen of ......

    [​IMG]

    van binnen naar binnen beplanken?

    [​IMG]

    Erg mooie houtstructuur, op een of andere manier proberen om dit zichtbaar houden. Ik weet
    alleen nog niet hoe ik deze ga aflakken.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  19. Horten XII v 2

    goedenavond Luitjes,

    ik weet niet of het goed te zien is, maar dit wordt van een 0,5 mm sperrholz gehaald .......
    [​IMG]

    ...... om het zo op elkaar te laten aansluiten
    [​IMG]

    Zo ziet dat er dan uit. Het rechter stuk wordt 180° gedraaid en komt dan met de afgeschuinde kant op het ander stuk te liggen. Het afschuinen doe je na enige oefening zo uit de hand.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  20. Horten XII v 2

    Goedemdidag Luitjes,

    de beplanking sluit mooi aan
    [​IMG]

    ook bij de ribben
    [​IMG]

    [​IMG]

    [​IMG]

    straks is hier niets meer van te zien
    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
