Hr. Ms. De Zeven Provinciën (1953)

Discussie in 'Bouwverslagen - Schepen' gestart door RoeBuilds, 21 sep 2020.

  1. RoeBuilds

    RoeBuilds

    Lid geworden:
    8 aug 2019
    Berichten:
    29
    Locatie:
    ZH, NL
    Goedemorgen allemaal!

    Afgelopen tijd was ronduit hectisch: een verhuizing, verandering van werk en de geboorte van een superlief dochtertje hebben er voor gezorgd dat de tijd om effectief bezig te zijn met modelbouw schaars werd.

    Je hoort me echt niet klagen - niets leuker dan poepluiers verschonen en tegelijkertijd uitgelachen worden door de kleine meid als je met grote ogen ziet tot welke modelbouwtechnieken ze met 3 maanden al in staat is :D Maar tóch begon het te kriebelen..

    Tijdens de zwangerschap ben ik gestart met de oriënterende werkzaamheden voor een nieuw project; wat wilde ik eigenlijk? Groot of klein? Een sleper of misschien binnenvaart? Na onderzoek was daar dan mijn volgende project:

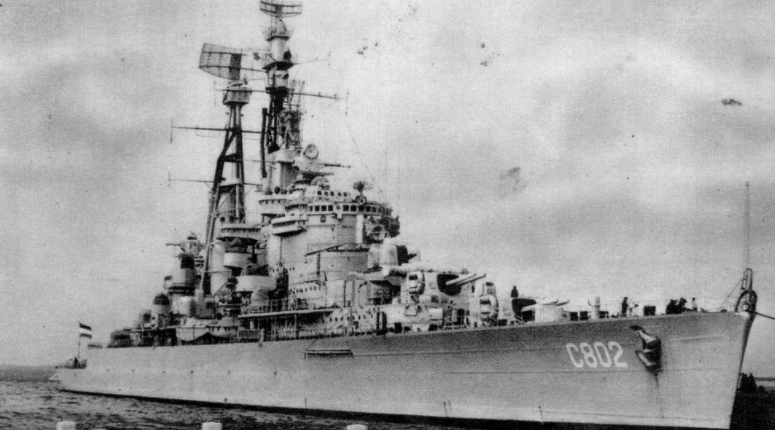

    De lichte kruiser Hr. Ms. De Zeven Provinciën uit 1953.


    De Hr. Ms. De Zeven Provinciën was een lichte kruiser uit de Zeven Provinciënklasse die samen met het Zusterschip Hr. Ms. De Ruyter vóór WO2 op stapel waren gezet als vervanging van de Java en de Sumatra. De oorlog zorgde echter voor grote vertragingen: niet alleen werd het werk gedurende WO2 stilgelegd, ook werden er door nieuwe inzichten aanpassingen gemaakt in het ontwerp. Zo werden beide machinekamers verdeeld over het schip, kwamen er dubbele schoorstenen op in plaats van een enkele en werd het schip anderhalve meter langer dan origineel bedacht.

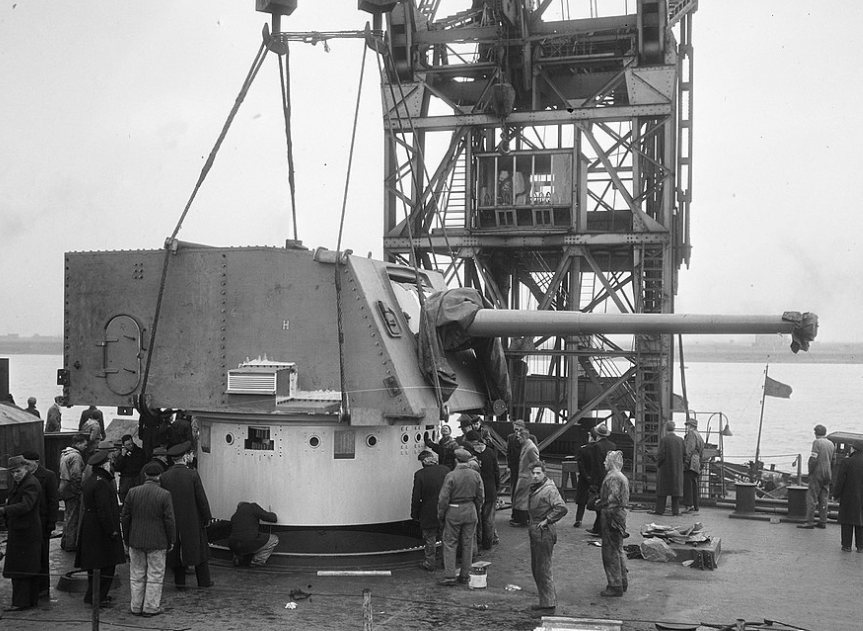

    Naast de structurele aanpassingen ging ook het complete bewapeningsplan op de schop - er werden o.a. Britse 152mm kanonnen verdeeld over 4 dubbeltorens op het vlaggenschip geïnstalleerd, deze hadden zich tijdens WO2 bewezen als uitermate betrouwbaar en hadden (theoretisch) een hoge vuursnelheid van 10 á 15 schoten per loop, per minuut. De huidige munitie-aanvoer kon de snelheden echter niet aan, waardoor de vuursnelheid lager (5 á 10 per minuut) uit zou komen.


    Na 14 jaar werd het schip op 17 December 1953 eindelijk in gebruik genomen, al was nog niet iedereen tevreden met de huidige bewapening: in 1954 werden er alweer conceptplannen gemaakt om geleide wapens op de kruiser te plaatsen. Na onderhandelingen met de VS werd op 10 April 1962 het schip uit de vaart gehaald om een Terrier-lanceerinstallatie te plaatsen op het achterdek. De Hr. Ms. De Zeven Provinciën werd hiermee het eerste Nederlandse Marineschip uitgerust met geleide wapens.

    Tot zover de geschiedenisles, dan nu de overhoring.. :D

    Ik was enthousiast! Plannen voor de bouw van de pre-1962 versie zijn dan ook vrij snel in een vergevorderd stadium terecht gekomen, en werkzaamheden op de werf zijn een maandje na de eerste ideeën gestart. Ik heb een tijdje getwijfeld om een bouwverslag bij te houden, mede door de tijd die hier (misschien) in gaat zitten als ik zo naar alle andere verslagen op het forum kijk.. ik denk echter dat het ontvangen van de nodige bouwtips hier niet tegenop weegt, we gaan kijken hoe het verslag zich ontwikkeld.

    Tot zover het eerste berichtje, meer over de bouw in het volgende berichtje!

    Herby63 vindt dit leuk.
  2. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.863
    Locatie:
    Turnhout belgie
    alvast succes met de bouw.

  3. RoeBuilds

    RoeBuilds

    Lid geworden:
    8 aug 2019
    Berichten:
    29
    Locatie:
    ZH, NL
    Ok, where do I start. Ik zal me alvast excuseren voor het ontbreken van foto's; heb er (tot nu toe) niet veel gemaakt aangezien het bijhouden van een verslag in eerste instantie niet helemaal de bedoeling was.. het wordt beter, ik beloof het :cool:

    Nadat het idee was geboren zijn we op zoek gegaan naar goede tekeningen. Na een kleine zoektocht ben ik uitgekomen bij de modelbouwafdeling van Defensie - een schatkamer gevuld met een keur aan tekeningen voor een redelijke prijs.. ook niet onbelangrijk :D Ongeveer een week na de bestelling lag er dan een envelop in de bus met hierop een algemeen plan van het schip, inclusief een lijnenplan van de romp. De spanten zijn 1 op 1 geprint, uitgeknipt en overgenomen op karton waarna deze volgens plan zijn gerangschikt op de werkbank. Ja hoor, daar waren de eerste vormen van het schip zichtbaar.. wel een lang ding, bijna 150cm :D

    Na het doorvoeren van een aantal aanpassingen zijn de spanten uit triplex gezaagd en op de werkbank gefixeerd. Ik kan jullie verklappen dat de vervolgstap, het bekleden met balsa, ruim 3 maanden heeft geduurd :D Wat ik ook deed, het wilde niet lekker ogen. Op tekening/foto's leek het een recht-toe-recht-aan romp, dit viel in werkelijkheid flink tegen.. en dan heb ik het nog niet over de doorlooptijd van het schuren wat er daarna kwam.. maar goed, we zijn allemaal akkoord gegaan met een tijdrovende hobby toch? :p

    Na plamuren, schuren, plamuren, schuren, plamuren en jawel, weer schuren was het resultaat een mooie, nagenoeg gladde plug. Het echte schip zal ook niet 100% glad zijn geweest, het is dan ook geen jacht. De romp is uiteindelijk ingepakt in bruine tape ingesmeerd met was als basis voor het aanbrengen van een 80gr weefseldoek - een methode die ik elders op het forum voorbij heb zien komen. Helaas geen foto's maar het resultaat mag er zeker zijn.. wat een ding.

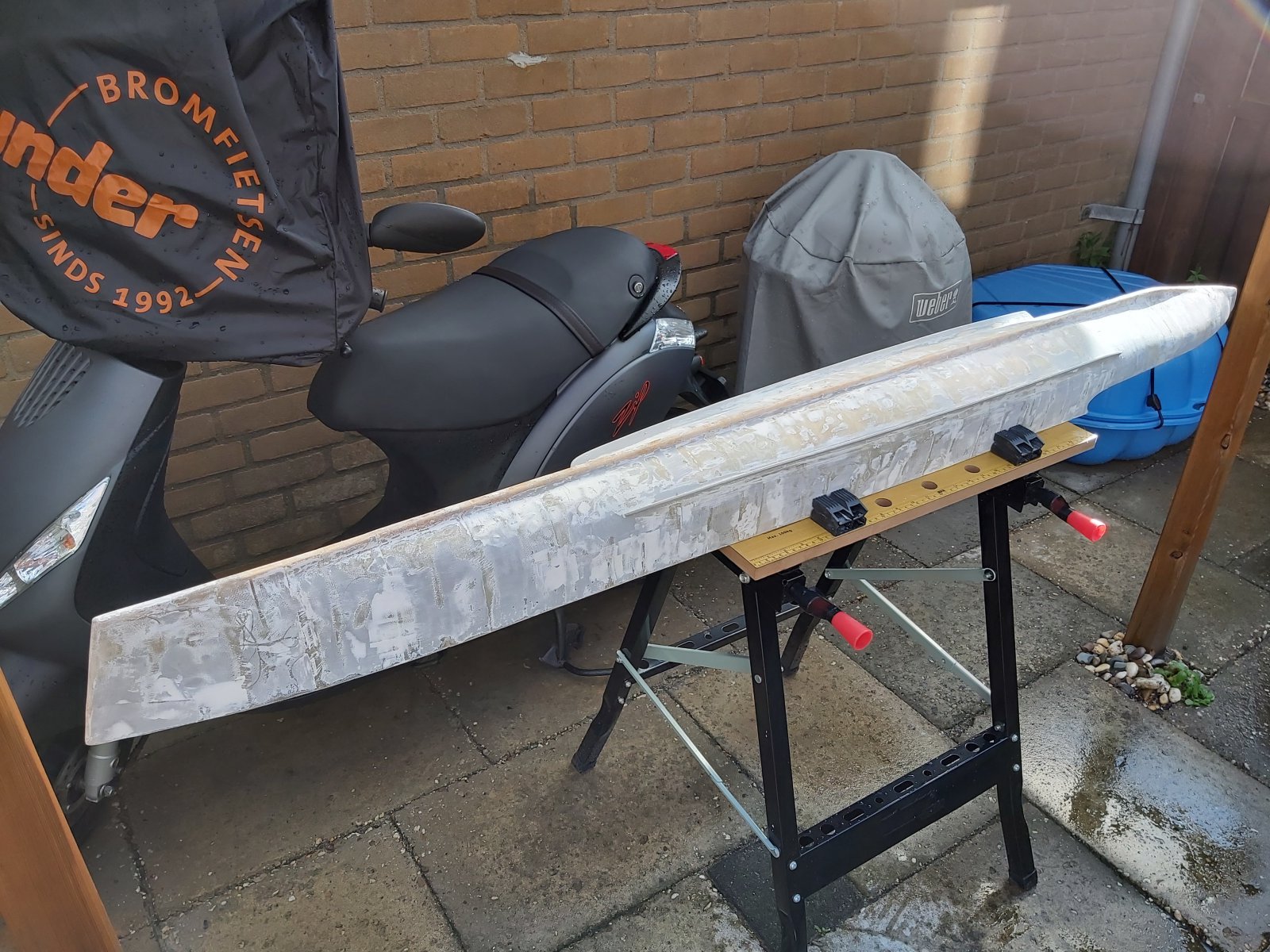

    Hier en daar zijn er wat oneffenheden aanwezig, maar niets wat er met plamuur niet te verhelpen is. Dit is de huidige status:
