Hoi,

helaas heb ik iets fout gedaan met het omzetten naar 24V van mijn RAMPS set-up, die kunnen we nu de ramp set-up noemen. Het is voor mij wel de aanleiding alle modulaire opbouw achter me te laten en naar een andere set-up te gaan, ik heb gekozen voor de MKS SBASE V1.3 Smart Controller met MKS TFT32 V2.0 Display. Dit ding kan alles wat ik wil en heeft geen losse delen / voedingen / etc. 24V erop, sensoren en motoren erop en gaan (en eindeloos puzzelen voor de firmware. Ik was net aan Marlin gewend.... Nou ja, Smoothieware schijnt ook niet ingewikkeld te zijn).

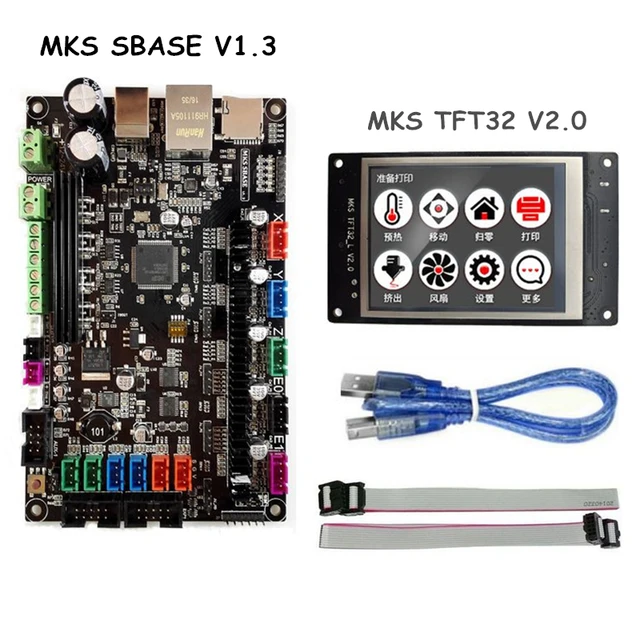

Dit komt dus ooit later met de post:
3D-Printer-Parts-MKS-SBASE-V1-3-Smart-Controller-Smoothieboard-MKS-TFT32-V2-0-Display-Compatible.jpg_640x640.jpg

En ik heb hem voor mijn verjaardag van mijn vrouw gehad, erg lief.

Los van deze wijziging, ik hoop een verbetering, is het voor mij ook aanleiding om de boel eens een stuk netter te maken. De bedrading hangt nu overal met plakband vast, hangt met een hengel boven de printkop, etc. Ik heb al een heleboel schakeltjes voor een kabelketting geprint om de bedrading doorheen te leiden. Daar heb ik meteen een vraag over. Ik laat de draden van het verwarmingselement en van de temperatuursensor ongemoeid. Maar er zitten twee sensoren, x-home en z-home, op de kop en een servo. Alle drie hebben een 5V plus, een min en een signaal. Kan ik alle drie de 5V plus draden samenvoegen en alle drie de minnen ook? Dat scheelt me 4 draden.

Hugo

HugoW zei:
Hoi,

helaas heb ik iets fout gedaan met het omzetten naar 24V van mijn RAMPS set-up, die kunnen we nu de ramp set-up noemen. Het is voor mij wel de aanleiding alle modulaire opbouw achter me te laten en naar een andere set-up te gaan, ik heb gekozen voor de MKS SBASE V1.3 Smart Controller met MKS TFT32 V2.0 Display. Dit ding kan alles wat ik wil en heeft geen losse delen / voedingen / etc. 24V erop, sensoren en motoren erop en gaan (en eindeloos puzzelen voor de firmware. Ik was net aan Marlin gewend.... Nou ja, Smoothieware schijnt ook niet ingewikkeld te zijn).

Dit komt dus ooit later met de post:
3D-Printer-Parts-MKS-SBASE-V1-3-Smart-Controller-Smoothieboard-MKS-TFT32-V2-0-Display-Compatible.jpg_640x640.jpg

En ik heb hem voor mijn verjaardag van mijn vrouw gehad, erg lief.

Los van deze wijziging, ik hoop een verbetering, is het voor mij ook aanleiding om de boel eens een stuk netter te maken. De bedrading hangt nu overal met plakband vast, hangt met een hengel boven de printkop, etc. Ik heb al een heleboel schakeltjes voor een kabelketting geprint om de bedrading doorheen te leiden. Daar heb ik meteen een vraag over. Ik laat de draden van het verwarmingselement en van de temperatuursensor ongemoeid. Maar er zitten twee sensoren, x-home en z-home, op de kop en een servo. Alle drie hebben een 5V plus, een min en een signaal. Kan ik alle drie de 5V plus draden samenvoegen en alle drie de minnen ook? Dat scheelt me 4 draden.

Hugo
Klik om te vergroten...
Eens doormeten met een DMM. De kans is heel groot dat die van dezelfde bron komen. Dan is 1 paar genoeg.

Interessant, ik volg graag je ontwikkelingen.

Ik ben de onderdelen voor een hypercube evolution aan het printen om mijn prusa i3 hesheptos clone naar om te bouwen en heb ook naar deze 32bits controller gekeken. Ik heb nu een rumba met drv8825 driver en wil een setup die mijn printer stiller maakt. Misschien zijn tmc2100 drivers daar voldoende voor !

Maar ik wil ook misschien in multikleur gaan printen en daar is de rumba ivm het aan kunnen sluiten van 3 extruders geschikt voor...... dusss dilemma :confused:

Van wat ik op youtube gezien heb is de mks sbase wel aardig stil

De 2100 drivers werden mij op dit forum afgeraden, op het bestelde board zitten 8825s geïntegreerd. Max 32 microsteps, dat vind ik ook genoeg. Mijn huidige RAMPS is een rommeltje, met 3 break out boards en externe drivers (bleek achteraf niet nodig) en een aparte voedingen voor de Arduino, de RAMPS en de externe drivers. Ik heb nu bewust gekozen voor een alles in één. Mocht er ooit een 8825 poef zeggen, of een ander onderdeel, dan moet ik even solderen maar dat lukt me ook wel. Ik soldeer ook aan andere micro electronica, met een loep en vaste hand. En ik denk dat ik ze niet zo makkelijk opblaas, gezien de instellingen die je in het config file doet. Verkeerde aansluitingen of jumpers is er (bijna) niet meer bij. Dit board kan een tweede extruder (ik heb nog geen plannen, maar je weet maar nooit) en ik denk dat er ook extension boards voor nog meer drivers zijn, die zijn er voor de echte smoothieboard ook en dan zullen de clonen snel volgen. Overigens vind mijn spellingscontrole dat de clowns dan snel zullen volgen, maar het verschil is idd minimaal ;)

Net twee assortimensdoosjes stekkers, XH en Dupont, besteld bij Ali, en een setje 9 kleuren à 5 meter elk 22 AWG draad. 't Wordt nog wel eens wat, ooit, later...

Hugo

Ik zag in het volgende youtube filmpje dat het goed werkt om 8825 te vervangen voor 2100 drivers op een rumba controller.
Maar ik ben benieuwd naar je resultaat als je mks controller in werking is.

Op thingiverse staat een project van iemand met hetzelfde bordje en ook zijn configfile.
https://www.thingiverse.com/make:286737

Ik heb er geen ervaring mee, met die drivers. Dank voor het config file, altijd handig ter vergelijking. Ik probeer wel mijn eigen file te maken, dan hoop ik dat ik ook snap wat er gebeurt en dus wat kan aanpassen als er niet gebeurt wat ik hoop.

Omdat ik toch aan het upgraden ben heb ik zojuist 0,9 graden motortjes voor de X en Y as besteld met 16T poelies. De Z is al redelijk precies door de spindelaandrijving. Ik ga dan van 16 microsteps, 1,8 graden motoren met 20T poelies behoorlijk wat accurater werken en de besturing kan het aan.
Ik heb nu 80 stapjes per mm ((200 * 16 stappen per omwenteling)/ 40mm per omwenteling).
Ik ga naar 400 stapjes per mm ((400 * 32 stappen per omwenteling)/ 32mm per omwenteling).

Hugo

Die TMC2100 drivers ik heb ze ook op mijn kossel pro
machine is waanzinnig stil geworden scheelt veel met de 8825 driver
met een I3 kloon is het wel een overkill.
Maar met een delta prima super snel en nauwkeurig
Het hebben van een 32bit controller op een cartesian printer is ook overkill.
het zijn bij deze maar drie richtingen die elk afzonderlijk van elkaar worden berekend.
Ik wilde ook een 32bit op mijn Anet A6 heeft iemand mij voor gerekend hoeveel
rekenkracht er hier voor nodig is kom je met 8bit ver genoeg.
Vaak bij die klonen kan je beter investeren in een goede gestabiliseerde voeding.
Ik had nog een 1000 watt voor mijn laders van accu's die heb ik nu op TWEE printers
en kan ze samen gebruiken op een voeding.
En een E3D extruder (al of niet een kloon).
Heb ik ook gedaan en nu print ik 0.4 mm zonder enig probleem en dat is anders geweest.
gr Martin

Zo, ik heb de boel inmiddels ontvangen en aangesloten, de basics werken en werken goed. Maar ik heb nog twee problemen waar ik de antwoorden niet bij kan vinden;
- Het TFT screen is in het Chinees. En da's niet handig. Engels zou ik al best vinden... Maar hoe ik dat moet regelen weet ik niet.
- Ik krijg de servo, die mijn z-taster beweegt, niet in beweging. Nou las ik net dat het board maar een 3,3V PWM signaal geeft. Hebben onze servo's perse 5V PWM nodig, of zou 3,3 ook moeten werken?

Als iemand me kan helpen, graag!
Hugo

Dit zijn de problemen die ik bij mijn 32bit Mb tegen kwam.
Je moet voor sommige ondedelen wel de juiste files gebruiken.
Bij mij bijvoorbeeld ge bruik ik de 32bit Marlinkimbradue.(marlin 32 bit)
Met daarvoor de TMC2100 stepperdriver en de U8glib file voor het scherm.
Let vooral op de pin.H file hier zijn wat veranderingen.

Grootste voordeel van de TMC drivers zijn de micro steps deze worden van 32 naar 256 steps intern verhoogd.
Maar alleen als je de juiste 32bit .H file gebruikt.

In de Marlin Kimbra zit een TMC en de U8glib (voor je scherm) file misschien kan je die gebruiken.
gr Martin

Inmiddels doet de printer het via de USB kabel, gestuurd door Pronterface. Helaas gisteren een fout met mechanische schade, het is even wachten op een nieuw hotend. Helaas is de TFT, die nu wel in het Engels is, nog steeds niet staat te communiceren met de besturing. Ik puzzel nog verder. Tot nu toe geen onoplosbare problemen, alleen veel gepuzzel.

Ondertussen zoek ik een betere oplossing voor mijn mechanische Z-taster, dat wat een microswitch op een servootje maar helaas was de servo niet percies genoeg om iedere keer op exact dezelfde positie de switch uit te steken. Dus helaas problemen. Ik zoek daar ook nog een oplossing voor, de BL Touch lonkt maar is wel duur... Eerst eens kijken of ik een andere mechanische oplossing kan bedenken, is ook een leuke puzzel totdat de hotend onderdelen komen.

Hugo

Waarom niet gewoon een inductiesensor gebruiken. Die werkt perfect op mijn i3 met een rumba board op de tweede i3 die ik voor een collega heb gemaakt met een mks gen 1.4 board. Gewoon aansluiten op de zmin eindschakelaar. Wel ff het signaal testen om na te gaan dat die triggert, omdat mks op de eindschakelaar aansluiting nog een spanningsdeler geplaats heeft. Dan moet alleen de signaalpin op een ongebruikte pin aansluiten en in de configfile toewijzen. Kost weinig.

M12 4mm sensing DC 5 V NPN GEEN LJ12A3-4-Z/BX-5V cilinder inductieve proximity sensor switch werk spanning 5VDC speciale voor MCU
http://s.aliexpress.com/emeeyqYj
(from AliExpress Android)

De voornaamste reden is dat ik mijn loeizware tooling plate bed wil vervangen door een spiegel met ondersteuning en daar reageert een inductiesensor niet op.

Overigens heb ik ook de communicatie tussen de TFT en de SBase aan de gang, kwestie van allebei in de config files dezelfde baud rate geven. Was even zoeken en puzzelen, maar het is gelukt. Volgende stap is de printer in mijn thuisnetwerk aansluiten, dan kan ik vanaf de PC en de laptop printfiles daar naartoe zenden. Starten van de printer blijft handmatig, ook voor de veiligheid. Als hij eenmaal print verlaat ik de kamer nog wel eens, maar zeker niet bij de opstart.

Hugo

Kleine update, na wat mechanische strubbelingen werkt de machine nu goed. Ik heb een behuizing met steun voor de TFT32 gemaakt (https://www.thingiverse.com/thing:2730076) en een behuizing voor het besturingsbord zelf is in de maak. De volgende horde wordt het printen vanaf USB of SD kaart, als ik nu de files daarop aanbied zit hij ze niet. Ik weet nog niet waarom. Overigens krijg ik geen hulp op het reprap forum, daar wordt je uitgekotst als je geen echt Smoothieboard draait. Maar op GitHub heb ik wel al veel gevonden en hulp gehad door issues te openen bij de firmwares.

Gisteren de TFT behuizing opnieuw geprint met meer infill (20%), mijn eerste timelaps videootje:

Hugo

Ik print inmiddels vanaf de SD kaart, maar ik krijg een steeds grotere hekel aan dit board. Hij stopt regelmatig midden in een print, zonder opgaaf van reden. Staat gewoon stil, met de motoren spanningsloos. Geen idee waarom. Volgens de issues op GitHub moet ik de Smoothie firmware draaien en niet de MKS SBase firmware, maar dat doe ik al. Hmmmm... vandaag de vierde grote print deze week die faalt. Ik ben niet blij. En hulp is nog steeds ver te zoeken. Misschien moet ik toch over naar de echte smoothieboard, of terug naar RAMPS en dan minder hoge eisen stellen...

Hugo

Dat is balen. Ik gebruik al 2,5 jaar een rumba bordje perfect nooit problemen mee. Werkt vanaf 12V t/m 35V en voor de extrusie heaters en koelventilatoren kan je kiezen tussen 12v of voedingsspanning via de mosfets. Wat ik de laatste keer gebrikt heb is een mks gen 1.4 bordje voor een prusa i3 die ik voor een collega gemaakt heb. Het enige wat even lastig was betrof de inductiesensor omdat deze inwendig al een spanningsdeler heeft en op de sens ingang van het bordje er ook een zit. Op het internet wordt dan aanbevolen om een weerstandje op het bordje te verwijderen maar ik heb de sens ingang op een alternatieve pin gezet waar geen spanningsdeler op zit en de pinfile in marlin aangepast.

Maar als je die mks sbase dump denk dan ook aan het rumba bordje ipv een ramps!

Mks heeft nu ook een rumba waar je het display op kunt aansluiten die bij je sbase zit deze:
https://nl.aliexpress.com/item/MKS-...9b29-41d1-b8ee-91b23f99fd15&priceBeautifyAB=0

32 bits is voor een corexy of prusa printers niet echt nodig, ik zou terug gaan naar 8 bits(ramps of rumba) en de euro's die je bespaard omzetten in tmc2208 stepperdrivers.
Van wat ik heb gelezen op diverse forums is smoothie nog niet zo goed als marlin zelfs prusa himself houd het bij een eigen 8 bit bordje en marlin versie. Zie https://www.google.nl/search?ei=NNh...5...0i13k1j0i7i30k1j0i13i30k1.123.gT229rndzbw

Laatst bewerkt:
Dank je wel. Dat is inderdaad ook een optie, maar wat wijsheid is weet ik even niet. Heel simpel, weer een ander bordje is een flinke kostenpost en ik begin de leercurve weer van voren af aan. De SBase met Smoothieware ken ik nu redelijk, ik heb vorig weekend gewoon even een extra fan sturing geconfigureerd zonder problemen. Ook andere sensore monteren en configureren gaat makkelijk nu ik het ding snap. Alleen dat stoppen... Ik heb voor vandaag nog een test op het programma, terug naar de master versie van de firmware (uit januari 2017) in plaats van de meest recente Dev versie. Alles aan de MKS lijkt redelijk ouderwets / minimaal, misschien is de nieuwe firmware teveel van het goede.
Ook merk ik dat het ding niet retract, terwijl Cura dat wel aanstuurt. Ook om uit te puzzelen.

Hugo

Ik durf nog niet te zeggen dat ik de oplossing heb, maar met de oude master firmware heb ik vandaag een print van 5,5 uur succesvol gedaan. Hij is nog oerlelijk omdat Cura en ik het niet met elkaar eens zijn, maar hij is niet gestop, de print is gewoon afgemaakt. En ik heb een nieuwe radiator in de badkamer opgehangen en aangesloten, maar dat heeft weinig met het printen van doen.

Hugo
