hulp gezocht mijn connector is van mijn macgyvermod

[dama0707]

Mijn ar drone met macgyver mod is gecrashed

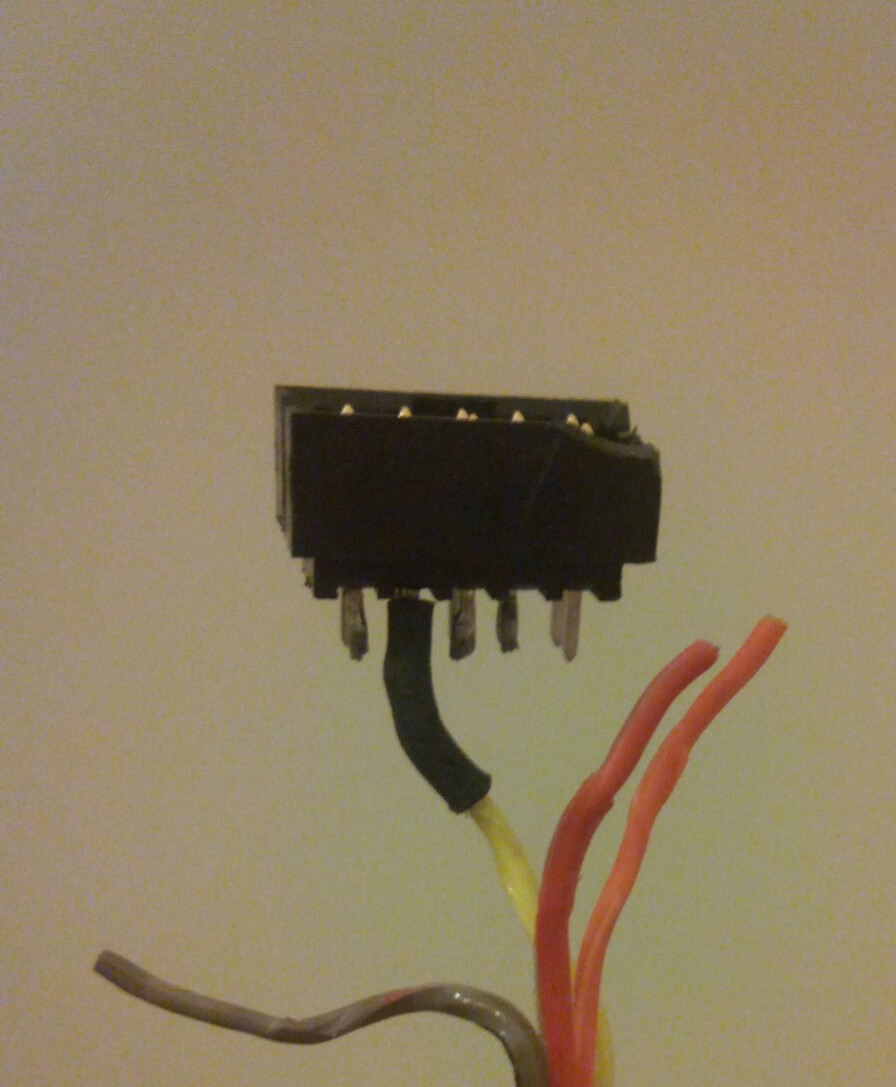

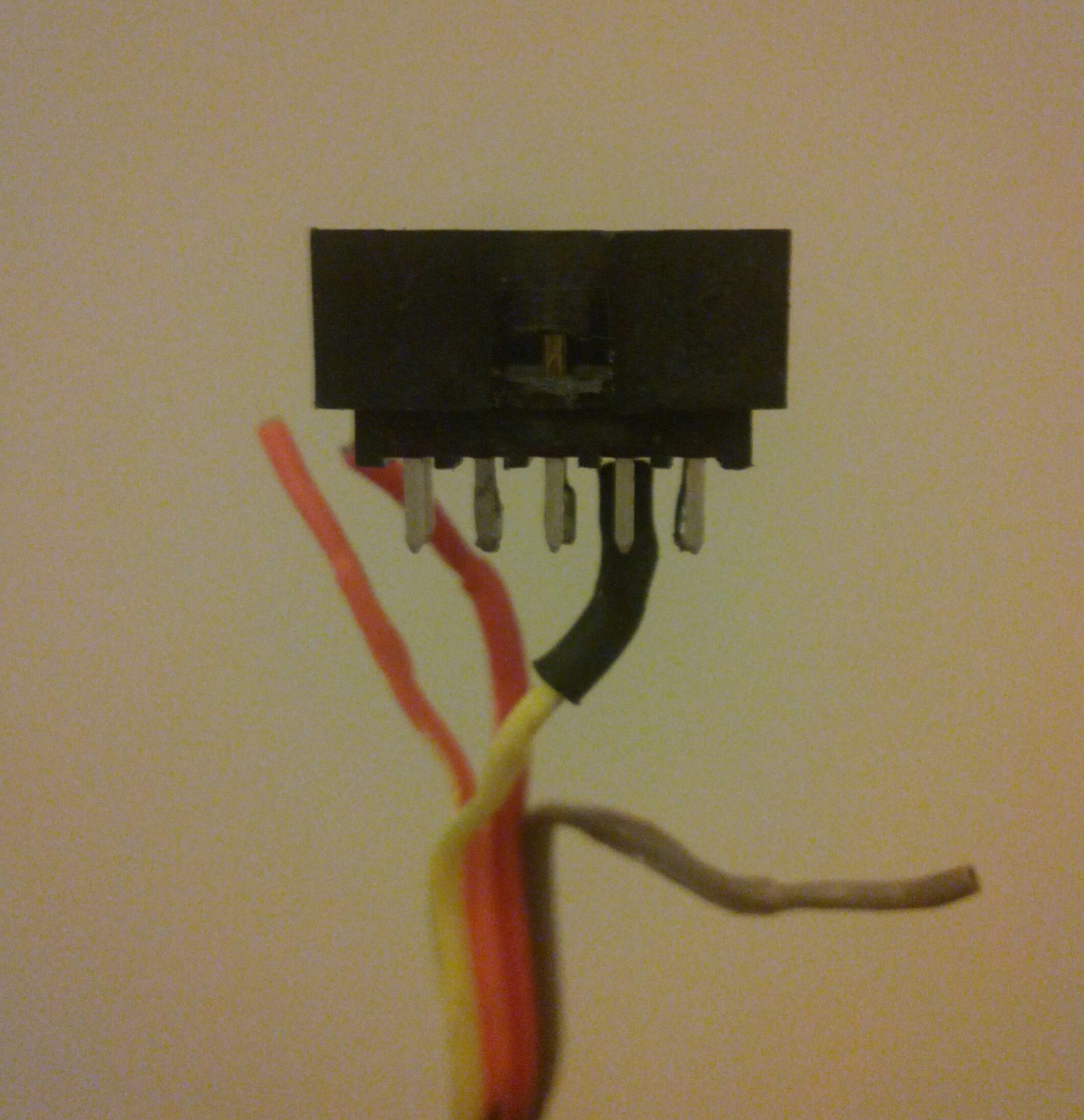

Hierdoor zijn er 3 draden van de seriële connector gebroken, alleen de gele zit nog vast.

Kan iemand mij zeggen op welke pin de rode, oranje en grijze draadjes gesoldeerd moeten worden??



[dama0707]



[Schiksie]

Misschien een stomme vraag Wat doet die kabel precies, is dat van de lipo of van een motor ?



[dama0707]

Deze connector is een deel van een rc mod voor mijn ar drone 2.0



[Schiksie]

Ah op die manier

Mmmzz misschien heb je hier wat aan ?

http://www.rcgroups.com/forums/showthread.php?t=1420951

Ik zag dat je hier ook al gevraagd had

http://www.ardrone-flyers.com/forum/viewtopic.php?f=67&t=8612

Ze verwijzen daar ook naar een dergelijk schema in fig 4.1

http://ufo-doctor.ch/descriptions/Parrot Infos/Tutorial Miru Part 1_V9.pdf

Dus : 7 linksboven is ground/aarde, 2 rechtonder is 12volt, 6 is TXO is jouw gele draad zo te zien en dan 4 is RXI.

Als je dan de kleuren logisch zou volgen dan is rood de 12v en de bruine de ground. Maar kan je niet kijken waar de andere kant uit komt, dan weet je het zeker ?
