hulp/tips gevraagd voor profielwerkstuk

[chrizzz]

hallo,

wij zijn 3 scholieren van het corlaercollege in Nijkerk. voor ons profielwerkstuk zijn we bezig met het ontwerpen en maken van een bestuurbaar vliegtuig. hierin zijn we al voor een deel gevorderd.
nu hebben we wel een paar vragen waar jullie ons misschien mee zouden kunnen helpen:

- het gewicht van het vliegtuigje is 500 gram ( 0,5 kg), het vliegtuig heeft 2 electromotoren van 37,5 watt, en heeft een vleugeloppervlak van 10 bij 100 cm. zijn de electromotoren sterk genoeg om dit vliegtuig de lucht in te krijgen?

- een materiaal wat we gebruiken is styroduur, ( een soort piepschuim ) hoe kunnen we hieruit het beste de vormen uitsnijden/zagen?

- hebben winglets veel effectiviteit bij model vliegtuigen?

we hopen dat jullie ons kunnen helpen.

Christiaan



[DennisK]

Theoretisch heb je voldoende vermogen maar een geschikt toerental en de juiste propeller horen daar ook nog bij.

Trouwens erg smal vleugeltje voor 1 meter spanwijdte. Ik zou eerder tussen de 15 of 20cm gaan zitten vmoet het langzaam gaan dan nog iets meer 25cm..

10dm2 op 500 gram moet er behoorlijk de gang in houden om te vliegen. 50gram/dm
En kost dus ook meer vermogen om in de lucht te blijven.

Aerodynamisch zullen winglets bij lage(re) snelheid niet gek veel uit maken.
Doe je ze bv onder een hoek van 45 graden op de tippen zou het misschien wat extra stabiliteit geven.

Gr. Dennis



[Boek]

Ben ook bezig met m´n profielwerkstuk en heb om vleugels te snijden een snijboog gemaakt. Schuim kan je het beste snijden met een hete draad.
Bij de modelbouwwinkel kan je dat draad halen, vraag dan gewoon naar snijdraad.

Waar je aan moet denken is dat je het draad op spanning moet houden zodat het strak blijft, want het zet uit als het heet wordt.

Je zult dan nog 2 mallen moeten maken, in de form van je vleugel zodat je met je draad langs die mallen kunt snijden.

Ga maar eens zoeken op het internet en je komt zat ideen tegen voor dergelijke bouwwerken.



[DennisK]

Hoi,

Hier wat plaatjes over schuim snijden

betuwsemodelvliegclub.nl Forum. • Onderwerp bekijken - Flying Speed Wing!!

Weerstanddraad kan je inderdaad bij de modelbouwhandel kopen.
0,5mm ofzo.

Dan nog een goede voeding.
Ik heb 15V 1.5 A dacht ik met 70cm draad.

Veerspanning.
1 kant zit vast aan hout met een oogje.
Andere kant zit 4mm verenstaal met daaraan een figuurzaag bladhoudertje gesoldeerd.
Zo kan je het draad spannen en blijft bij verwarming op spanning.
Grote sterke veer kan ook.

Even zoeken is zat over te vinden.

Snijd je met 2 man moet je op de ribjes een schaalverdeling zetten en dan beide de getallen op blijven noemen zodat je weet dat je gelijk op gaat.

Gr. Dennis



[chrizzz]

alvast erg bedankt voor jullie tips,
aan de hand hiervan hebben we de volgende aanpassingen verricht:

- we hebben de breedte van de vleugel vergroot van 10 cm naar 15 cm

- en we hebben de vleugels verstevingt met steunbalkjes, die vanaf de romp, schuin omhoog naar de onderkant van de vleugels lopen, on deze extra steun te bieden.

nu zitten we echter nog wel met een probleempje,
de motoren hebben voor het volle vermogen 6 v bij 8 ampère nodig.
hiervoor heb je een forse accupack nogdig. een accupack die aan deze eisen voldoet, en het toch wel minstends 5 minuten vol houd, weegt ongveer 290 tot 300 gram. zoals verteld weegt de rest van het vliegtuigje 500 gram. dat zou het totaal gewicht op 800 gram brengen.
dit is al een behoorlijk gewicht voor een modelvliegtuigje, en we vragen ons dan ook af of de motoren in dit geval sterk genoeg (37,5 watt) zijn om dit vliegtuigje de lucht in te krijgen.

we hopen op tips en adviezen van jullie.

alvast bedankt!

Christiaan



[DennisK]

Accu zal dan voor het makkelijke 2s lipo worden = 7,4 volt.

totale stroom schat je op 16A

Met een accu van 1500mAh kom je een eind op weg.

1,5A / 16A x 60 = 5,6 minuut. = á 5min30

2s1550 20c (max 30A continue) heb je een gewicht van 100 gram

HobbyKing Online R/C Hobby Store : Rhino 1550mAh 2S 7.4v 20C Lipoly Pack $9.99

Voor de regel 100W/kg zit je met 16Ax7V = 112Watt en dan zou je met een vlieggewicht van 700 gram goed zitten.

Wat voor motoren zijn het? Speed 400 6Volt? a 74 gram per stuk.
Die trekken met een Günterprop = 5x4,3 of 6x3 graupner á 200 gram per stuk weg.

Of eventueel speed 280 á 43 gram per stuk. maar die trekt geen 8A. Dan brand hij door.
Met 5x3GWS prop trekt die á 100 gram weg op 3A.



[chrizzz]

hey,

alvast bedankt voor je reactie.

we dachten als we het met 8 aa batterijen doen, door het enorme amperage wat er uit getrokken word, zakt het voltage wat ze afgeven, zodat je ong 8 batterijen nodig hebt om minstends 6,7 volt te halen. (voor de motoren zit een transistor waar 0,7 volt over staat)
er werden al 4 batterijen meegerekent voor t gewicht, dus als we er 8 nemen komt er maar 120 gram bij.
dat maakt een totaal gewicht van 620 gram, zeg 650 gram.

de motoren zijn Motor X-Fly 400 en de propellers die we hebben zijn AIRSCREW 15X7,5


u verteld 100 watt / kilo

wij hebben 75,4 watt in totaal ( 2x 37,7 watt, 1 motertje levert 37,7 watt) dat betekend dat we daar 754 gram mee omhoog kunnen trekken.

alleen onze propellers zijn van een grotere afmeting, is dat een probleem?

gr,

Christiaan



[DennisK]

Hoi,

Een paar dingetjes.

Penlites gaan deze stromen niet trekken. Heb zelf ooit 8x AA penlite in een kruimeldief gedaan en die stook je letterlijk op. Veel te hoge inwendige weerstand.

Je moet dan echt vlieg accu's hebben.

Waarom staat er een transistor in serie? Al bedoel je vast een diode maar dan nog.
1. daar raak je inderdaad 0,7V mee kwijt
2. die kan geen 8 Ampère aan.

Al je bedoeld om piekspanningen richting regelaar te voorkomen moet je de kant met het streepje op de plus solderen en de andere kant op de min. Dan staat hij continue in sper behalve als je van het gas af gaat en de motor inductiespanningen richting regelaar laat lopen.

Dit is je motor:

Technische specificaties:

Afm.: (Øxl) 27.7 mmx57 mm
Afgiftevermogen: 37.7 W
Max. draaimoment: 0.44 Ncm
Efficiëntie: 72.3 %
Onbelast toerental: 16 800 omw/min
Nullast-stroom: 0.77 A
Nominale spanning: 6 V/DC
Stroom bij max. werking: 12.5 A
Voedingsspanning: 3,0 - 6,0 V/DC
Belast toerental: 8400 omw/min
Gewicht: 72 g

Ofwel speed 400.

Waar je die 15x7 prop vandaan hebt vraag ik me af. Als dit in inches is gaat de motor dat zeker niet trekken. Sterker nog daar heb je iets van 15cc aan motor voor nodig.
Hoop dat je het in centimeter bedoeld?

5,5x4,5 of 6x3 zit je het beste = 15,2x 7,6 cm voor de 6"prop. 1 inch is 2,54cm

Met die prop's zit je rond de 8A op een speed 400 bij 7,4V lipo
Als je op batterijen gaat vliegen neem dan 7 cellen = 8,4V.

Belast á 7V x 8 A = 56W per motor.

Kleine lipo uit hongkong is goedkoper dan een NiMh pakje. En je hebt zat goedkope laders.
Anders kan je het gokken op deze accu http://www.hobbytrade.nl/nimh-accu-84-v-1000mah-p-285.html
8,4V 1000mAh. Maar weet niet zeker of deze het continue aankan, is zwaar en je haalt de 5 min volgas niet. Half gas denk ik wel maar dan moet je wel halfgas kunnen vliegen.


Beetje eigen research zou geen kwaad kunnen. Je kan niet zomaar van alles doen, dan gaat het stuk of je komt gewoonweg de lucht niet in.

Gr. Dennis



[M@arten]

- een materiaal wat we gebruiken is styroduur, ( een soort piepschuim ) hoe kunnen we hieruit het beste de vormen uitsnijden/zagen?

Ik ben zelf bezig met het snijden van vliegtuigen uit styrodur. Het is een stevig materiaal, en je kan hier het best een snijboog voor maken (zoals al eerder werd gezegd. Nadat je het hebt gesneden kun je het met fijn schuurpapier mooi glad schuren (er komen altijd wel wat ribbeltjes van het snijden).

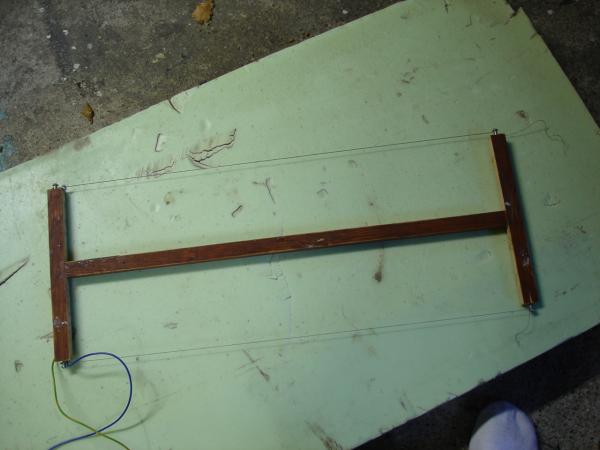

aan de ene kant zit een weerstandsdraad, aan de andere kant een snaar met inmiddels een veer ertussen. door de veer gaat de snijdraad niet slapper staan als hij uitzet door de warmte. meer foto's heb ik op mijn account staan.

Als je toch in hongkong gaat bestellen, kun je beter gelijk een brushless motortje nemen denk ik. Meer vermogen bij minder gewicht.

Maarten
