John Deere 7280R schaal 1/8

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Richard 7930, 3 mrt 2014.

  1. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.820
    Locatie:
    Drenthe
    Wàt een detail, dat gedeeltelijk meedraaiende spatscherm!
    Cor

  2. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Mooi hoor!

  3. Dennist

    Dennist verslagschrijvers

    Lid geworden:
    24 sep 2012
    Berichten:
    782
    Locatie:
    Eindhoven
    Ik volg in stilte, maar wat een oog voor detail. Echt vakwerk.

  4. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Iedereen bedankt voor de complimenten.

    De volgende stap wordt het maken van de grill, aangezien ik nergens geperforeerde plaat kon krijgen wat in de buurt komt van het roostermotief in de grill heb ik besloten om dit zelf te boren uit vlakke plaat van
    0,75 millimeter.

    Opspanning gemaakt onder de boormachine en begonnen met het boren van de gaatjes.


    [​IMG]







    De gaatjes hebben een diameter van 1,5 millimeter, in totaal zal ik ongeveer tussen de 5 a 6 duizend gaatjes moeten boren:cool:


    [​IMG]








    Ik ben nog wel even bezig voor dat de gehele plaat voorzien is van gaatjes :(



    [​IMG]







    Mvg Richard

  5. demian1290

    demian1290

    Lid geworden:
    6 mrt 2013
    Berichten:
    305
    Locatie:
    Rosmalen NB
    o_O Damn, wat een geduld hahaha o_O

  6. denman

    denman

    Lid geworden:
    7 apr 2009
    Berichten:
    76
    Locatie:
    Op de Veluwe
    Bahbah wat een werk, je hebt er straks wel eer van!!

  7. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    Na een paar avonden zijn de gaatjes geboord.


    [​IMG]





    [​IMG]

    :):)

    Mvg Richard

  8. graafie68

    graafie68

    Lid geworden:
    5 dec 2011
    Berichten:
    114
    Locatie:
    vlaardingen
    Beetje mosterd na de maaltijd. Maar de gril van een scania 1:1 dat zijn ook zeer fijne en kleine gaatjes in metalen plaat.

  9. michel pet

    michel pet

    Lid geworden:
    8 dec 2004
    Berichten:
    3.873
    Locatie:
    bovenkarspel
    tijd voor een cnc machine zeker met die gaatjes.

  10. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Graafie68 en Michel Pet ik moet het budget een beetje in de gaten houden o_O, dit was de goedkoopste oplossing :).

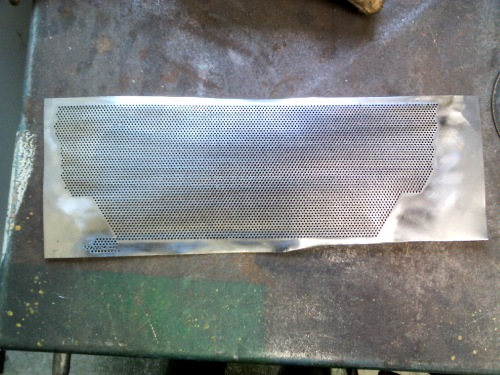

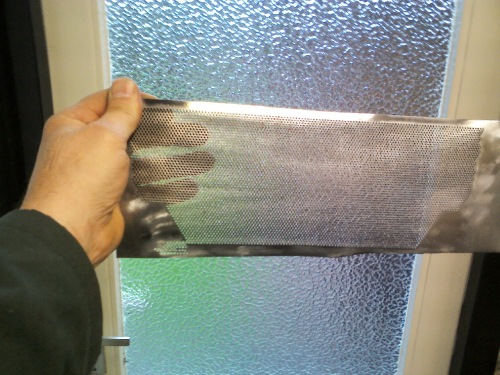

    Ik heb de gaatjes afgebraamd en glad geschuurd.











    Ik ben tot zover tevreden over het resultaat :)







    Mvg Richard

    bram1324 vindt dit leuk.
  11. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    Verder gegaan met het maken van de lamphouders in de grill.

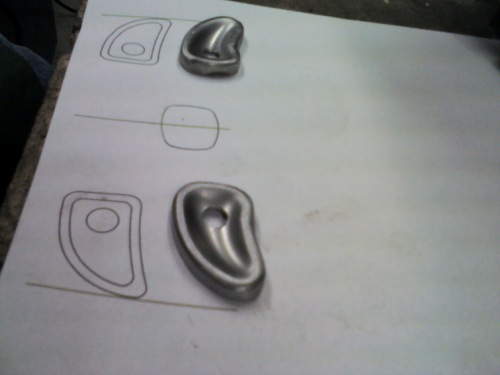

    Lamphouders op schaal nagetekend.












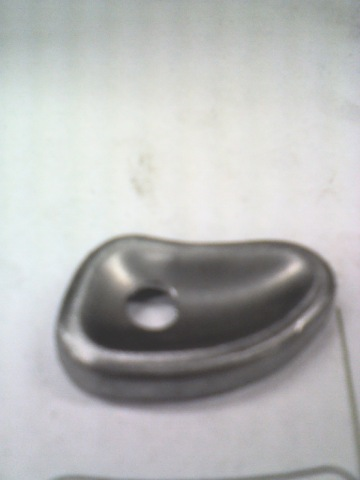

    Lamphouder gemaakt van plaatstaal 0,75 millimeter dik.
    Gat van rond 5 millimeter geboord voor een 5 millimeter LED.



















    Mvg Richard


    Bijgevoegde bestanden:

    Rakthi en bram1324 vinden dit leuk.
  12. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    837
    Locatie:
    Nijmegen
    Hoi Richard,

    Schitterend gewoon !.

    Groetjes, Charlotte.

  13. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Bedankt Charlotte.

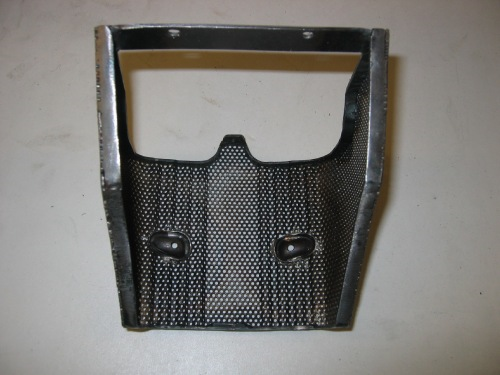

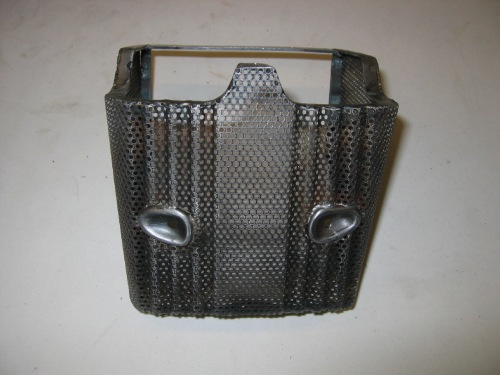

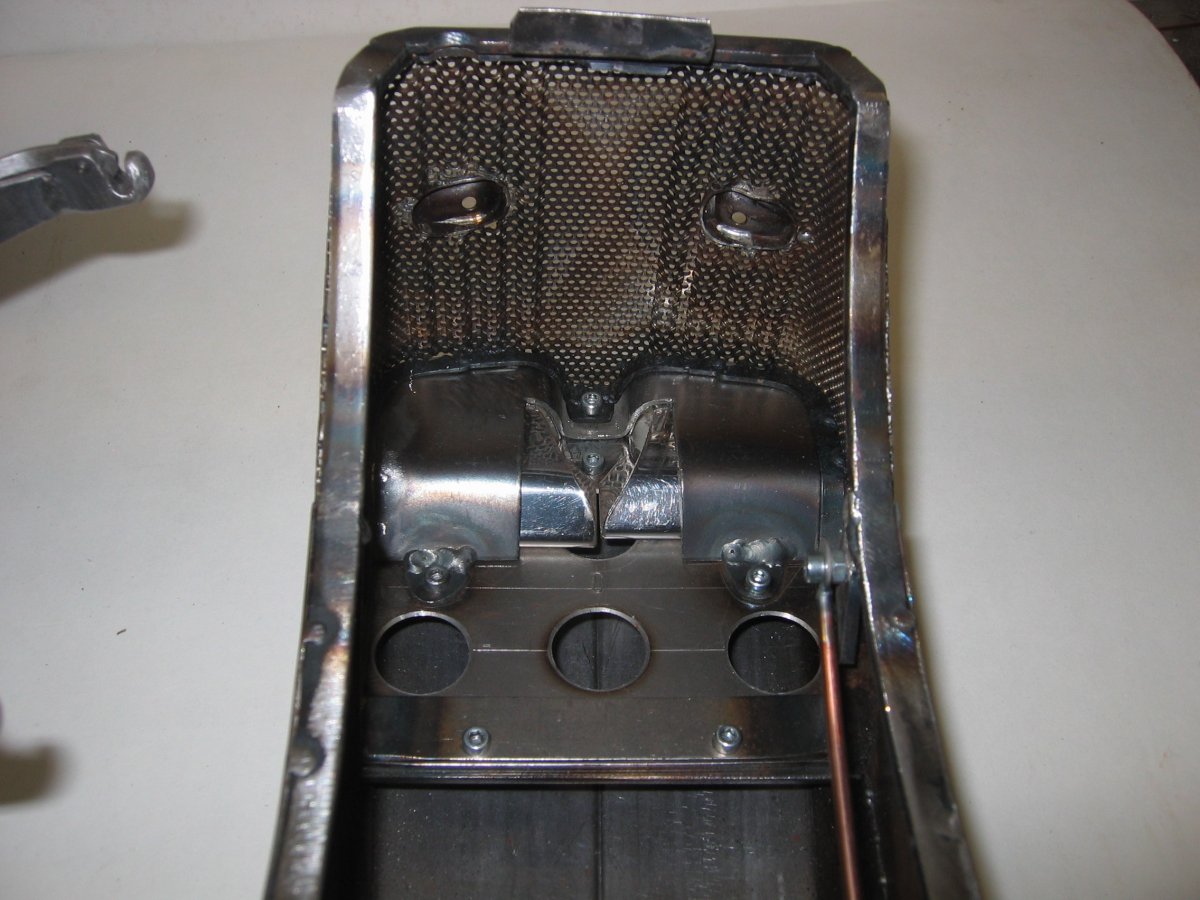

    De geperforeerde plaat op maat gemaakt en de lamphouders erin gesoldeerd.
    In de uitsparingen aan de bovenkant komen nog zes lampen te zitten.









    Rondom de geperforeerde plaat een strip gelast voor de versteviging en bevestiging van de grill.







    Mvg Richard

    Rakthi en bram1324 vinden dit leuk.
  14. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    837
    Locatie:
    Nijmegen
    Hoi Richard,
    Weer mooi vakwerk,plaat ziet er goed uit zo.

    Groetjes, Charlotte.

  15. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Charlotte bedankt.
    @ Rakthi,bram1324 en Koen VdV bedankt voor de interesse in mijn bouwverslag.

    De volgende stap wordt het maken van de motorkap.

    Onder de plaat heb ik een model gemaakt van een dikkere plaat, zodat ik de dunne plaat eromheen kan kloppen.










    Begonnen met het maken van de rondingen aan de zijkant.









    Overtollig materiaal aan de zijkanten afgeknipt.

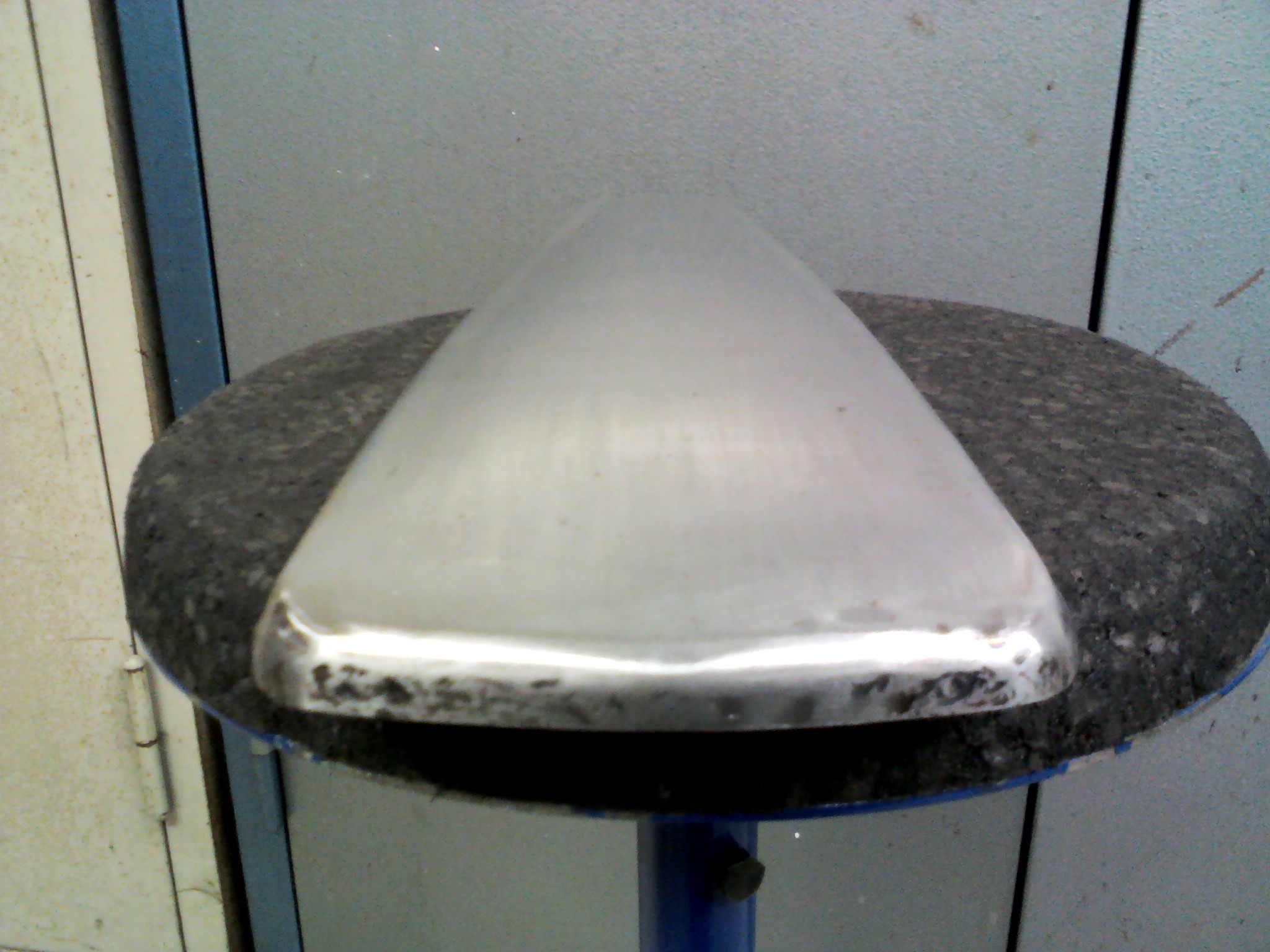

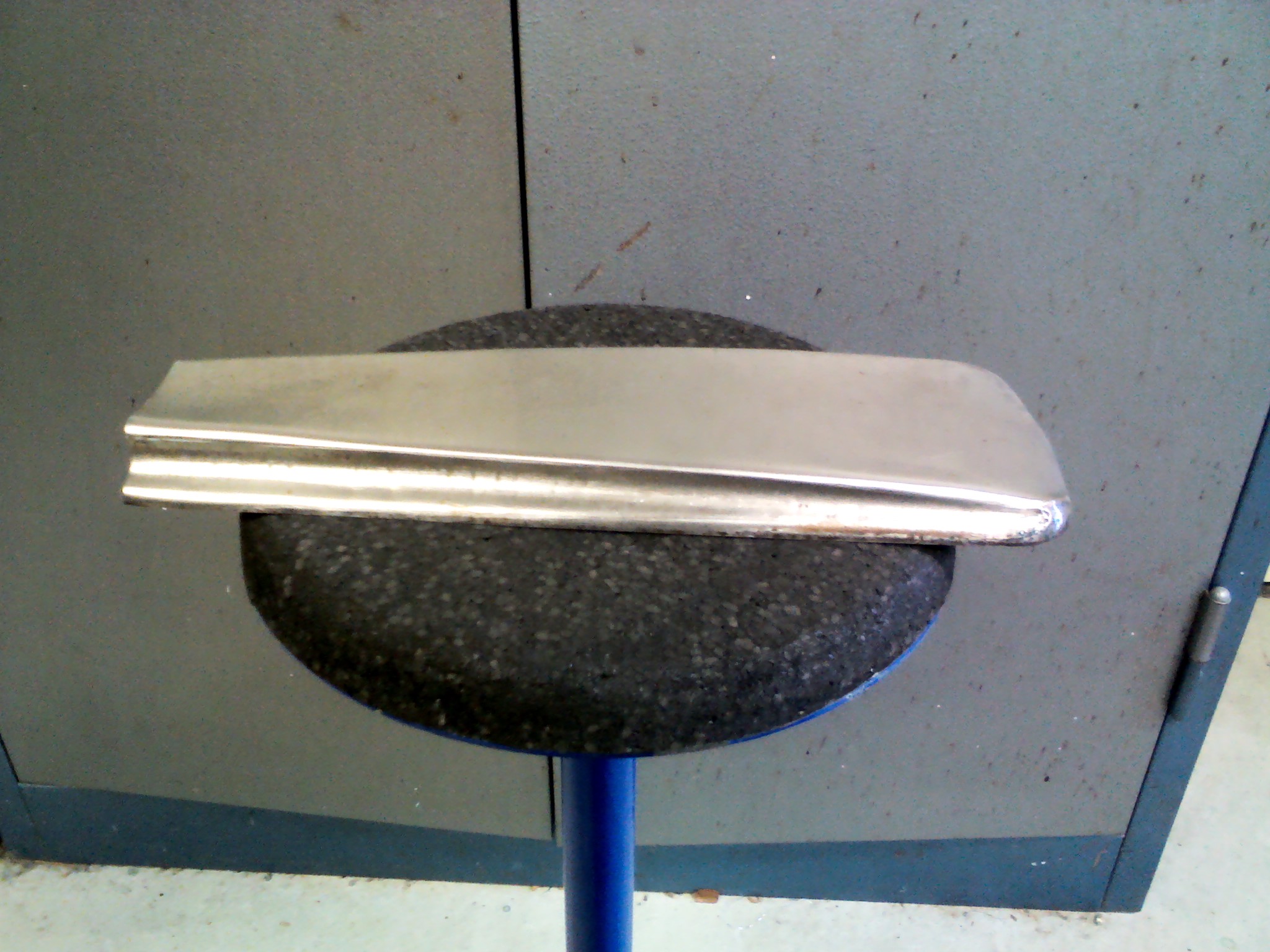

    Met een (nagemaakt) engels wiel de plaat uitgewalst zodat de motorkap een bolling krijgt.























    Mvg Richard


    Bijgevoegde bestanden:

    Vonk vindt dit leuk.
  16. Rutger2012

    Rutger2012

    Lid geworden:
    30 jan 2013
    Berichten:
    45
    wow, wat een vakwerk allemaal

  17. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    837
    Locatie:
    Nijmegen
    Hoi Richard,
    Dat is een staaltje geweldig plaatwerk !
    Ziet er heel goed uit.

    Groetjes, Charlotte.

  18. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Charlotte en Rutger bedankt voor de complimenten.

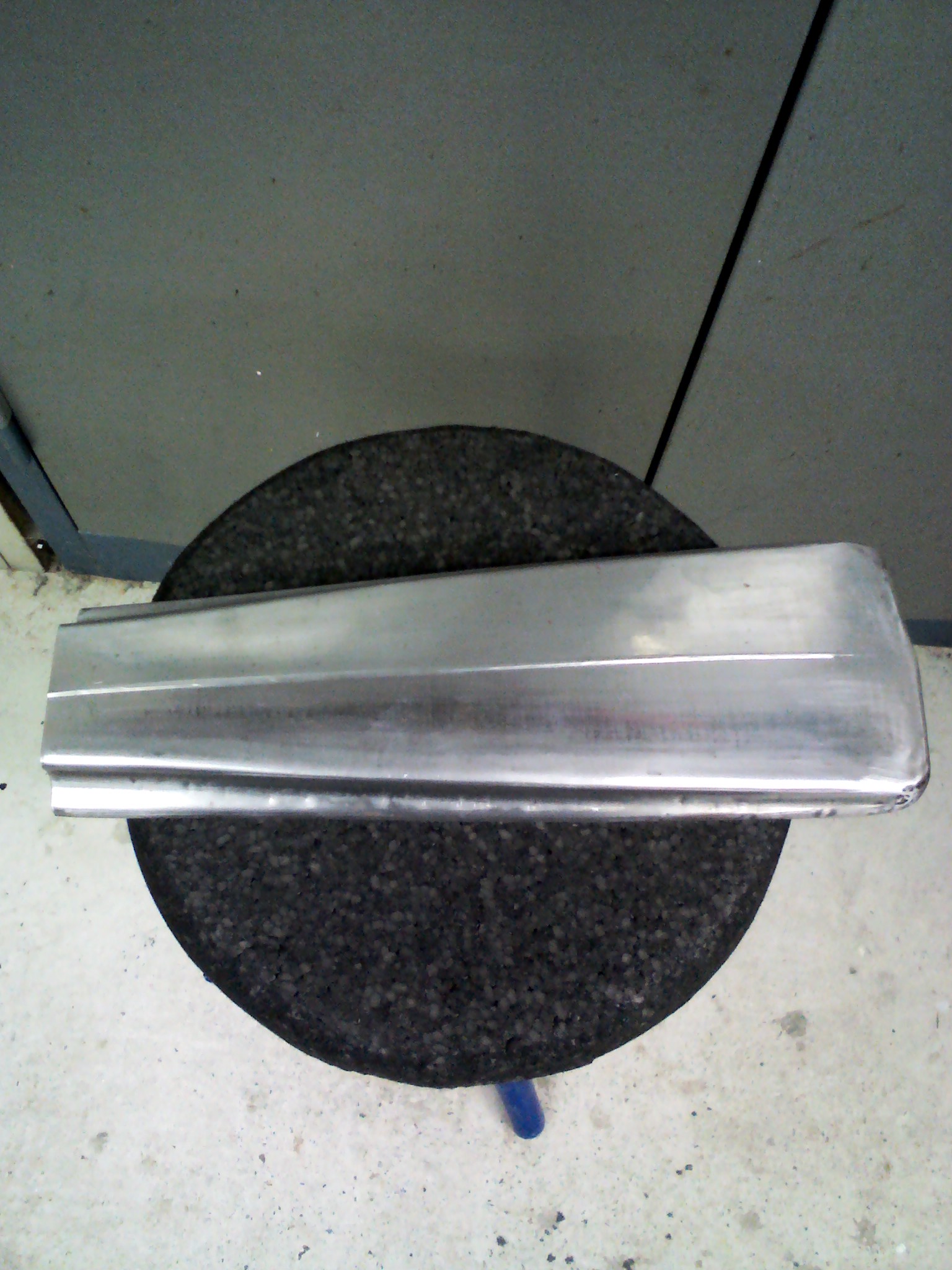

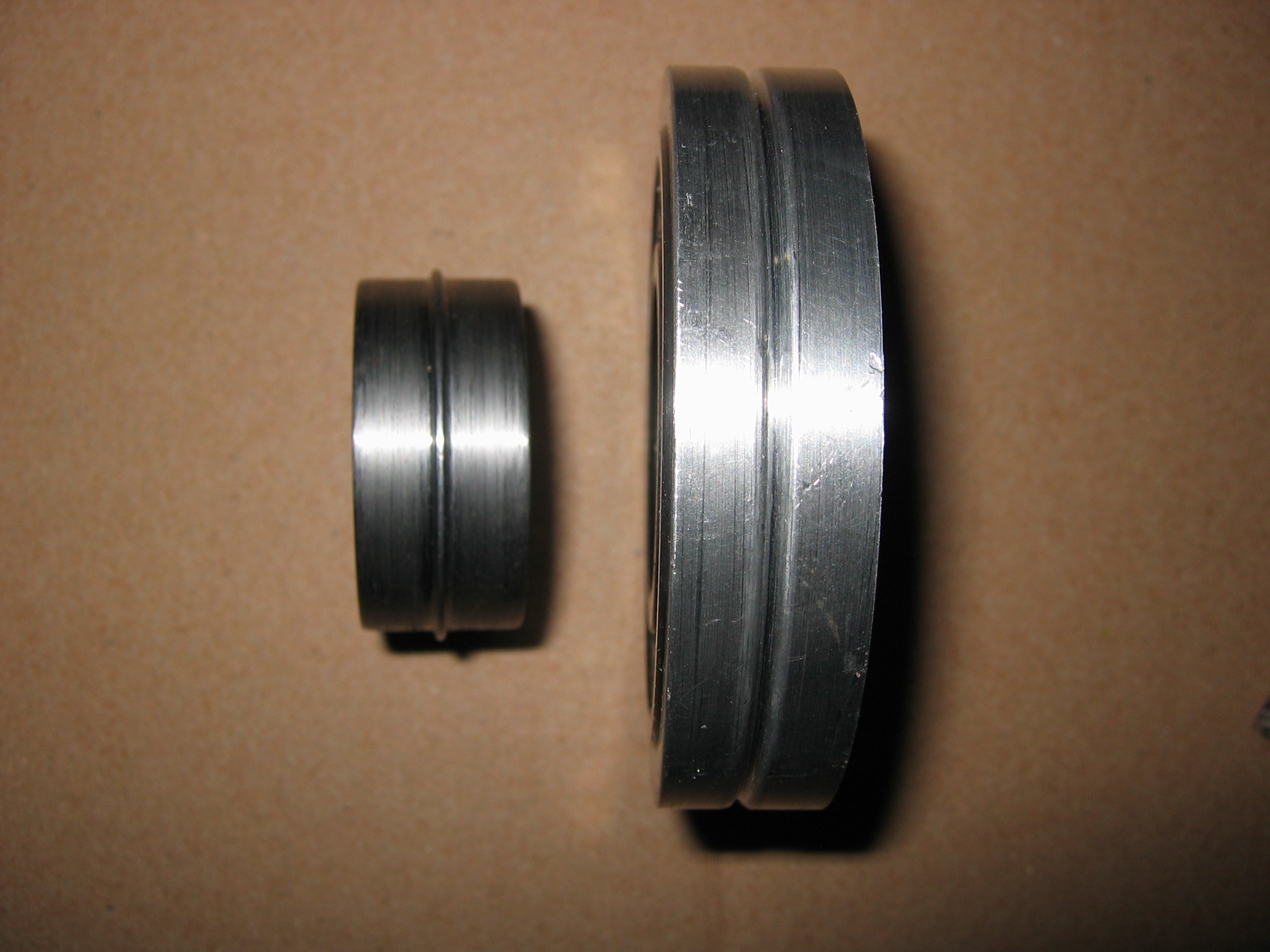

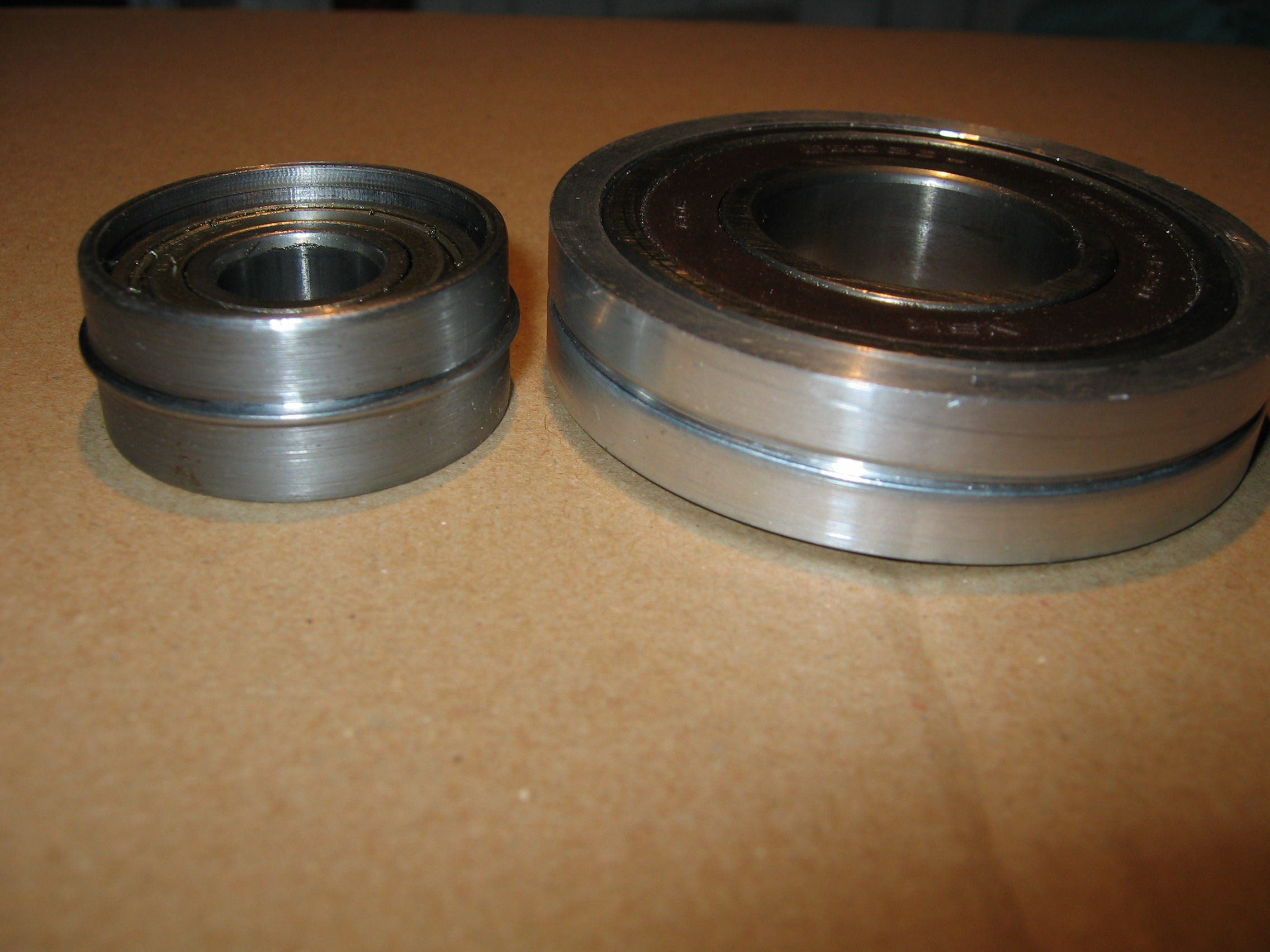

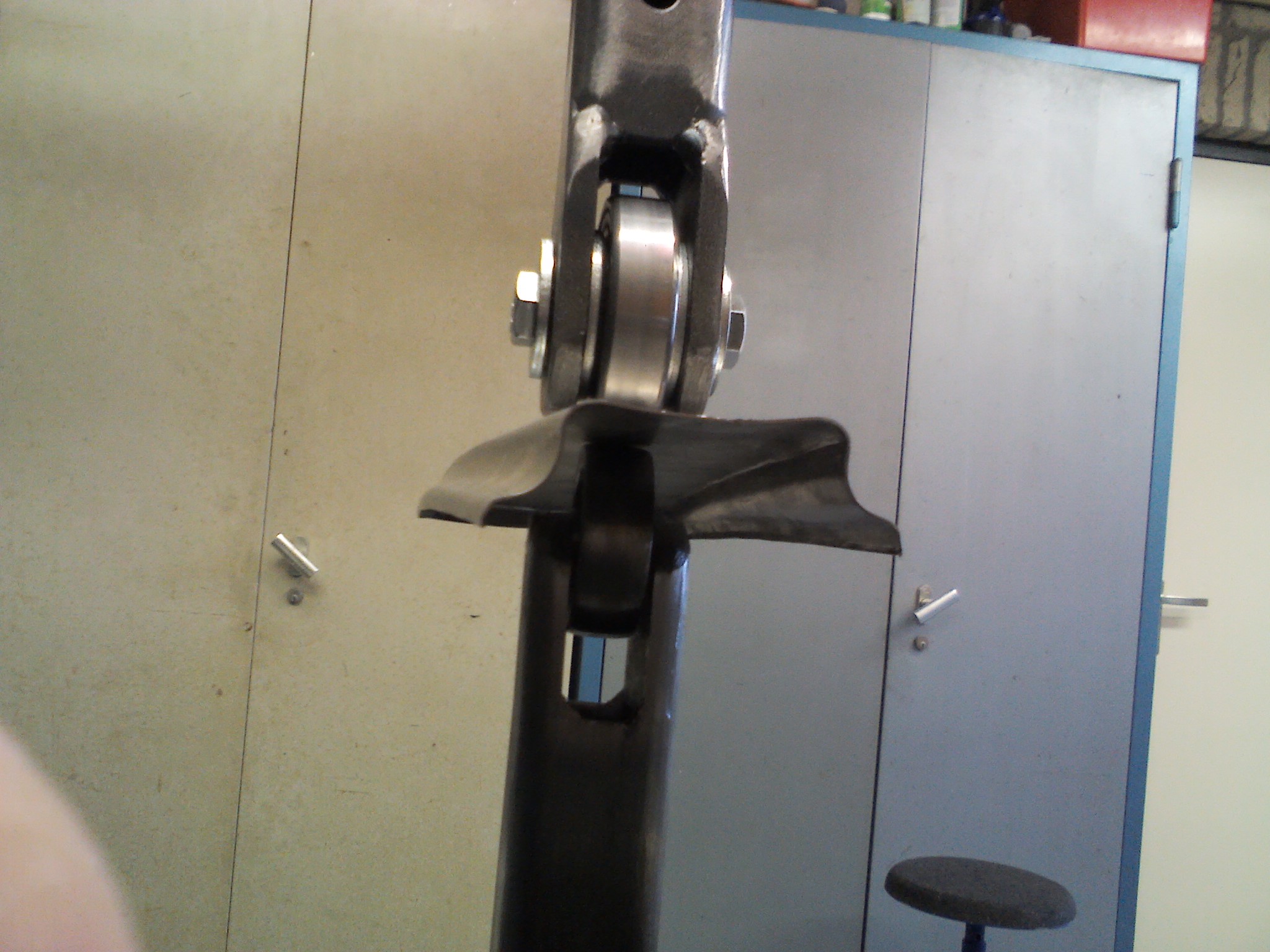

    De scherpe lijn in het midden van de motorkap heb ik erin gewalst, ik heb twee profielrollen gedraaid voor in het engelswiel de kleine met opstaande V-vormige rand onder en de rol met de V-groef boven.














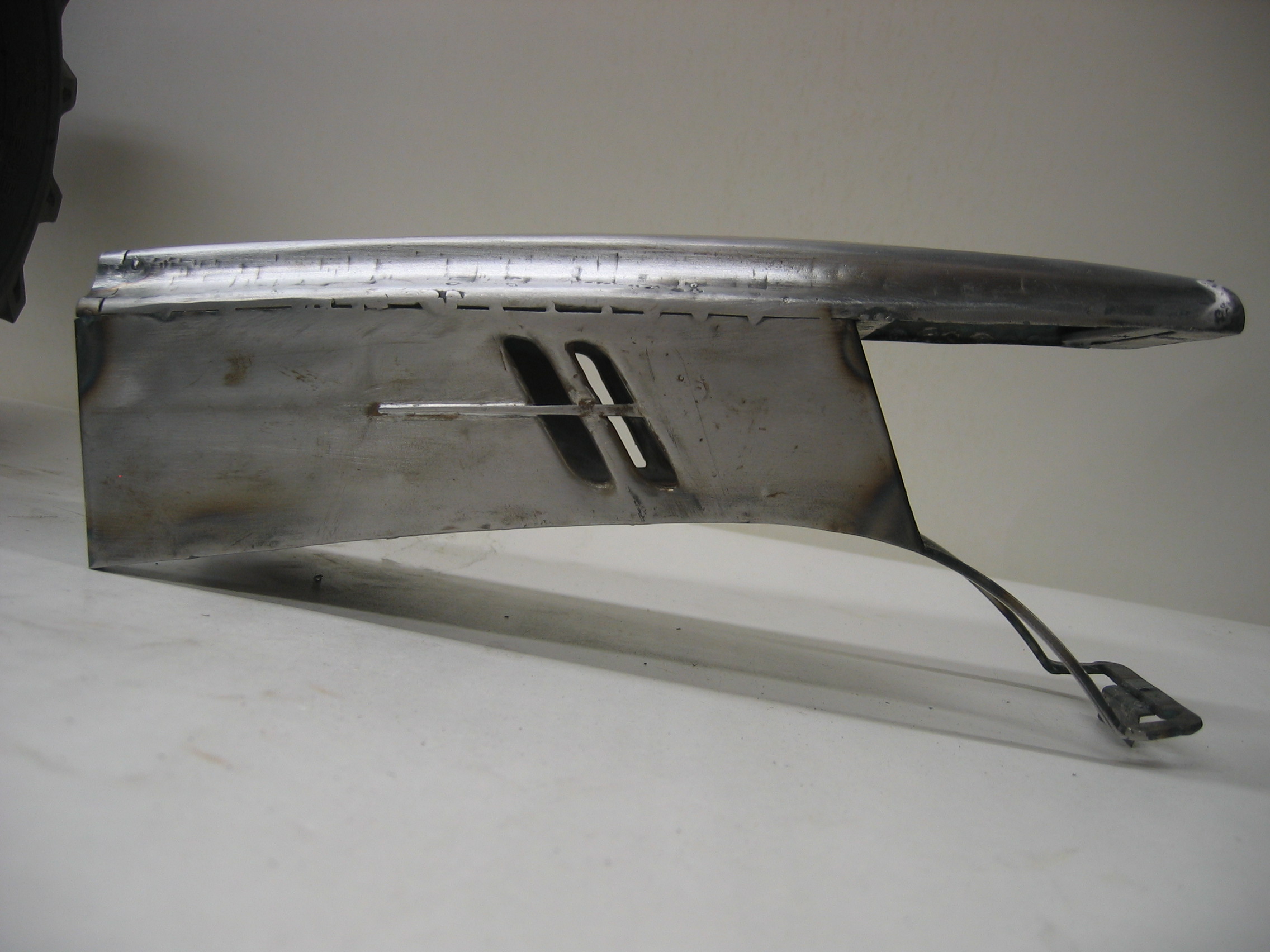

    De zijkanten aan het bovendeel van de motorkap gelast.









    De zijkanten aan de onderkant verstevigd met een platte strip van 3 mm dik.









    Mvg Richard.

    Vonk vindt dit leuk.
  19. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    837
    Locatie:
    Nijmegen
    Gewoon weer super gemaakt Richard !:thumbsup:

    Groetjes, Charlotte.:bye:

  20. Richard 7930

    Richard 7930

    Lid geworden:
    28 dec 2008
    Berichten:
    189
    Locatie:
    Twente
    @ Charlotte bedankt.

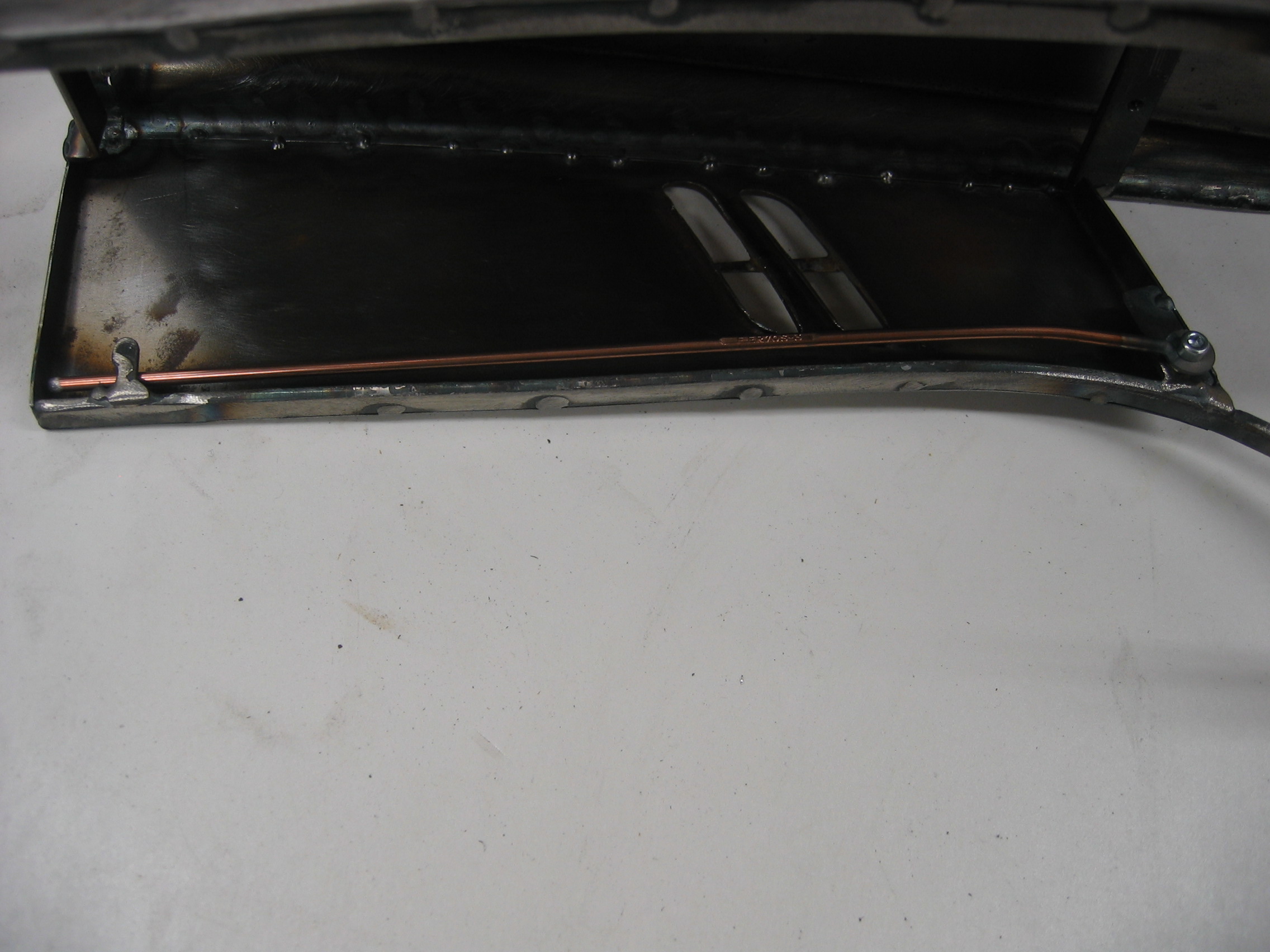

    Ik ben nu bezig met het deel boven de grill waar de lampen in komen, hiervoor heb ik twee platen gemaakt waartussen de lampen worden gemonteerd.









    Tussen de twee metalen platen komt een gepolijste RVS plaat, ik heb deze in de vorm gebogen van de onderplaat.
    De 5 millimeter led's komen in reflectoren van rond 18 millimeter, deze heb ik aan twee kanten afgevlakt, de twee aan de binnenkant zijn ook wat kleiner in diameter gedraaid.







    Delen in elkaar gezet en aan de binnenkant vast geschroefd.










    Reflectoren even voor de eerste controle tussen de RVS plaat geschoven, de uitsparingen voor de reflectoren worden later afgedicht met plexiglas.









    Mvg Richard
