JPS-3 racer , E2K pylon ARF bouwverslag
- Topicstarter tjarko
- Startdatum

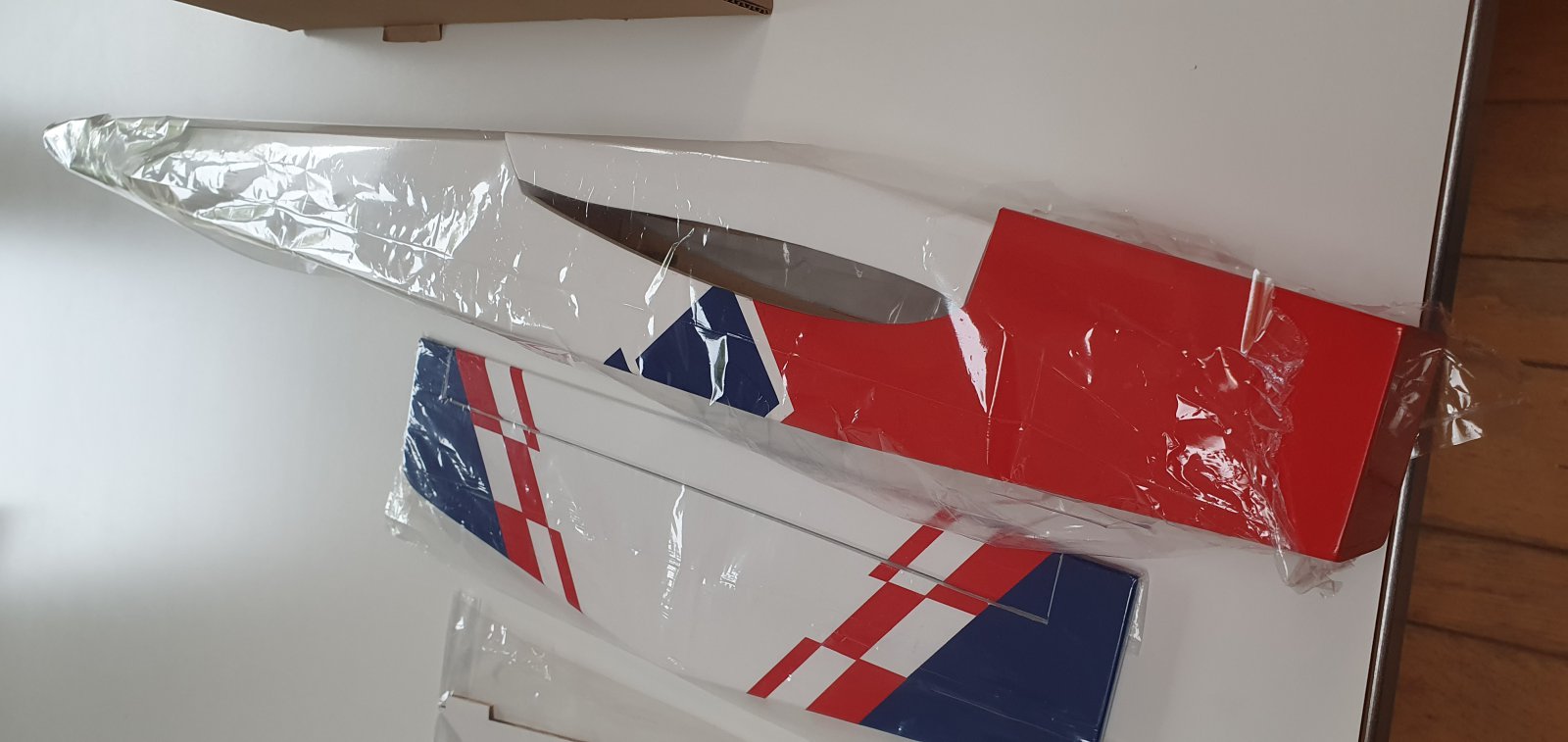

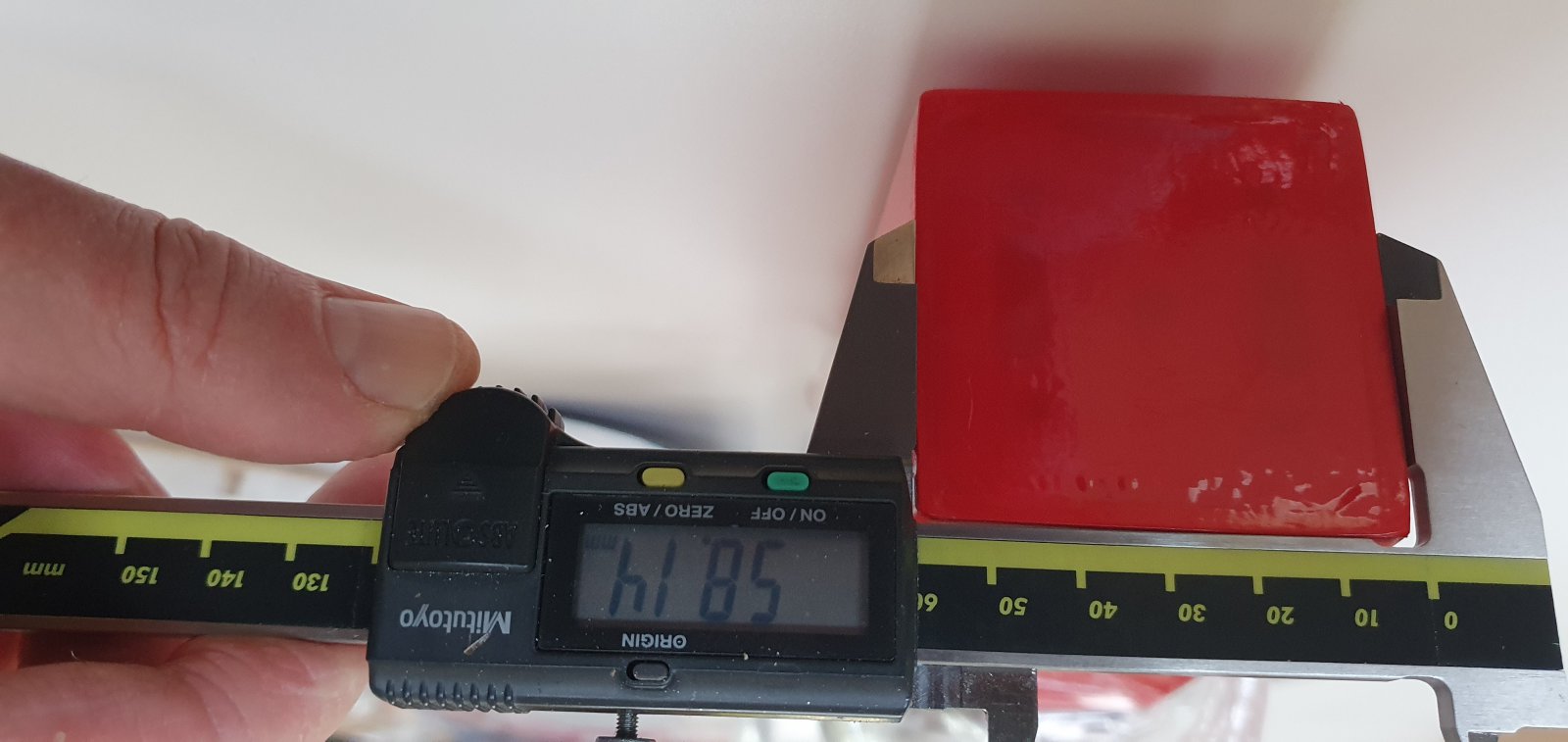

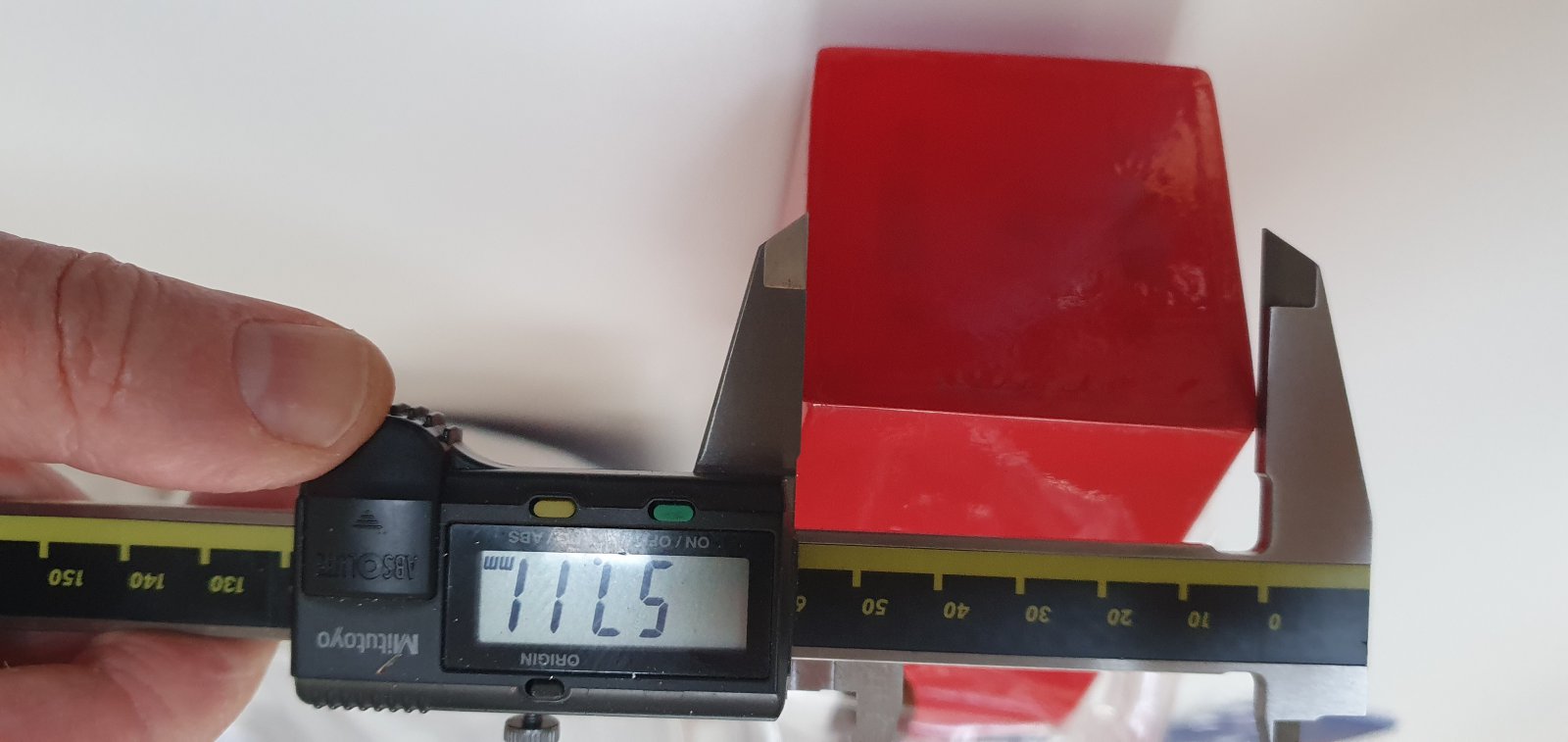

Even opmeten hoe dicht hij op de wedstrijd maten zit.
Motor spant moet minstens 57.15 x 57.15mm zijn.
En de romp hoogte bij de vleugel 82.55 mm.
Breedte 1mm overmaat.
Bekijk bijlage 580601op de hoekjes is het wat krap, zijn wat afgerond, dat mag. De afronding spec van 6.35mm is niet goed benut, aërodynamische gezien zou ik het wat ronder willen.
Bekijk bijlage 580602
Hoogte is ruim.
Ook bij de vleugel ruim hoog genoeg.
Motor spant moet minstens 57.15 x 57.15mm zijn.
En de romp hoogte bij de vleugel 82.55 mm.
Breedte 1mm overmaat.
Bekijk bijlage 580601op de hoekjes is het wat krap, zijn wat afgerond, dat mag. De afronding spec van 6.35mm is niet goed benut, aërodynamische gezien zou ik het wat ronder willen.
Bekijk bijlage 580602
Hoogte is ruim.
Ook bij de vleugel ruim hoog genoeg.
Laatst bewerkt:
Vleugel afmetingen.

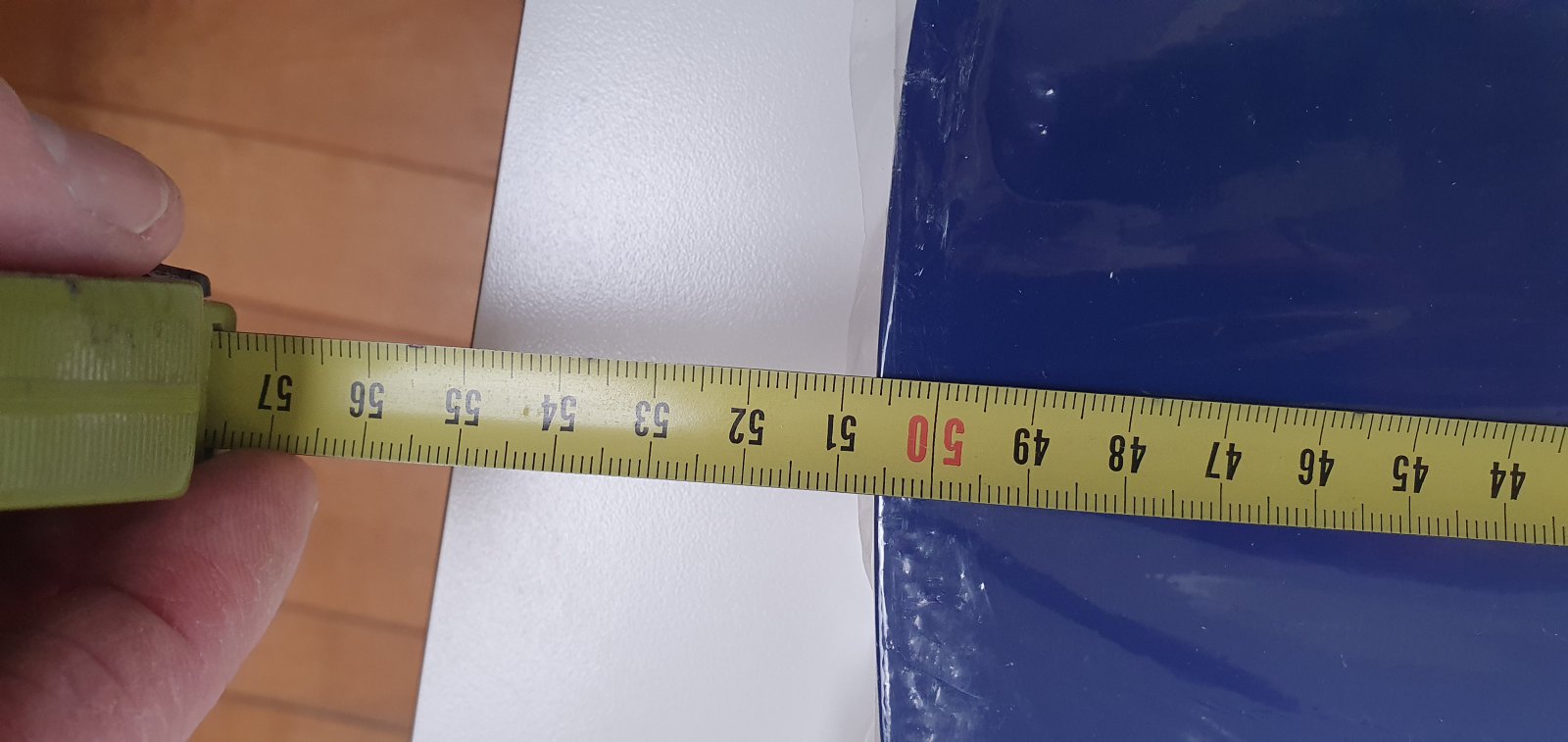

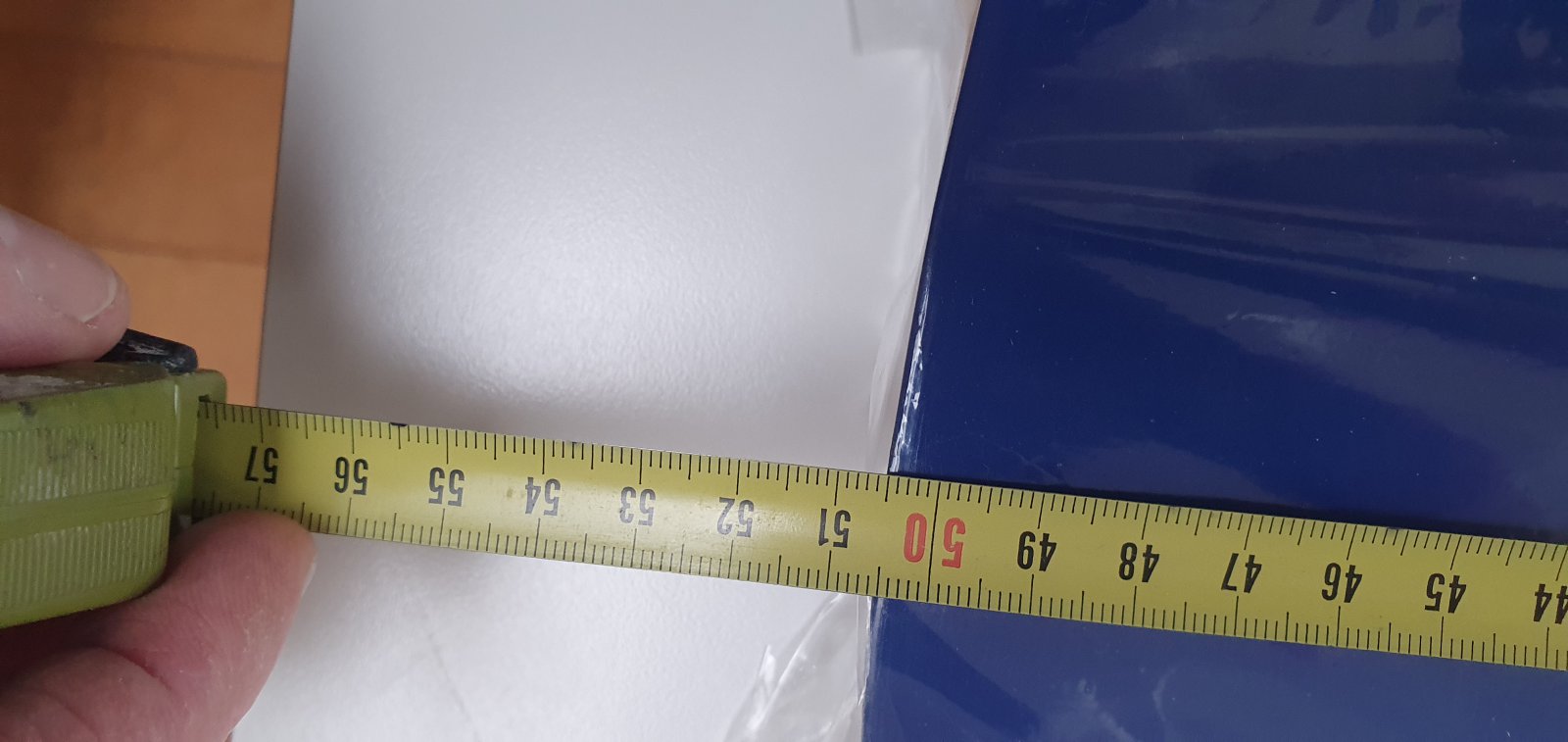

Spanwijdte op de doos 1016mm. Dat is het Engelse 40 inch reglement. In NL mag het 1000mm zijn. Daar gaat de kist wat overheen met helften van 50.5cm en 50.7cm. Reglementair moet er voor Nederland 12 mm af.

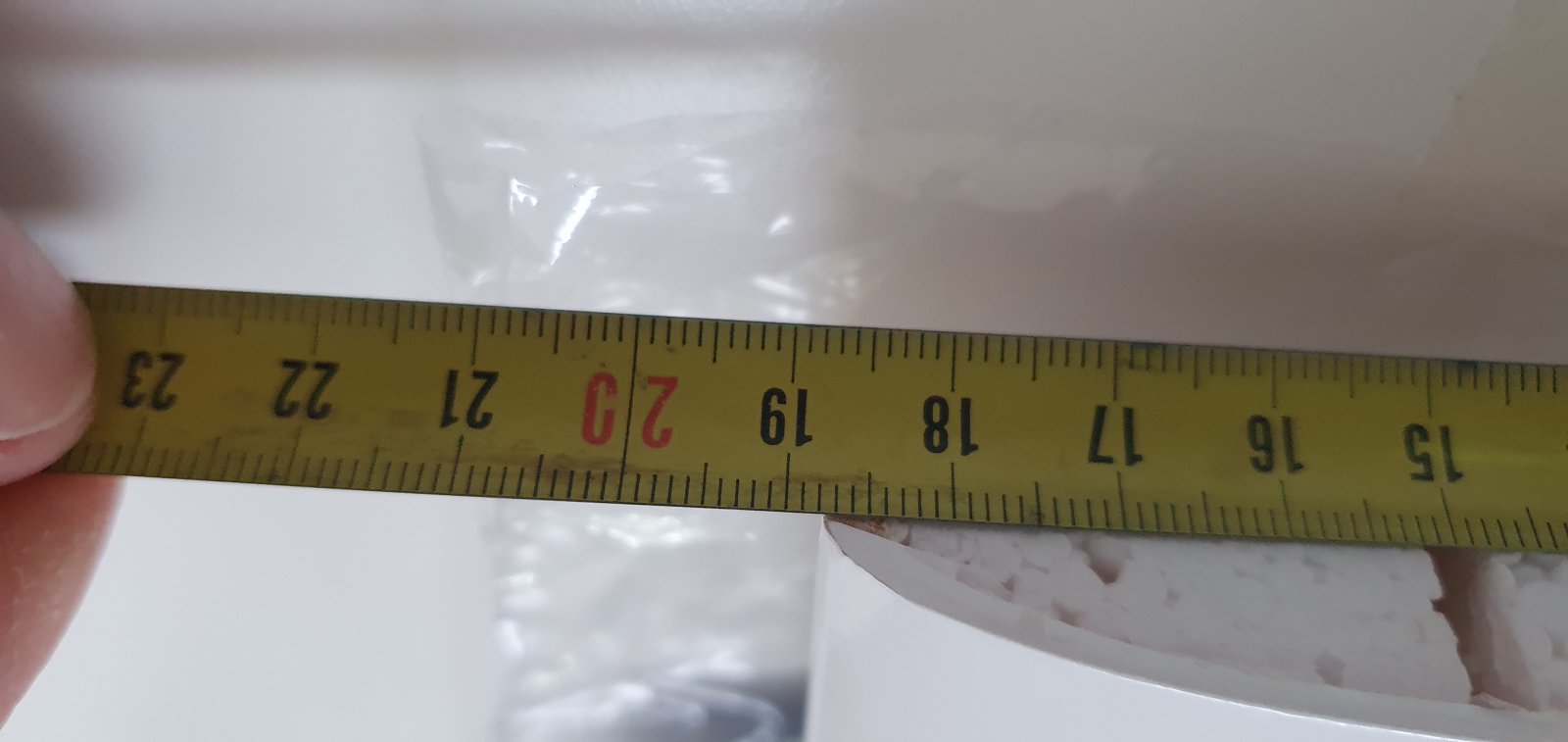

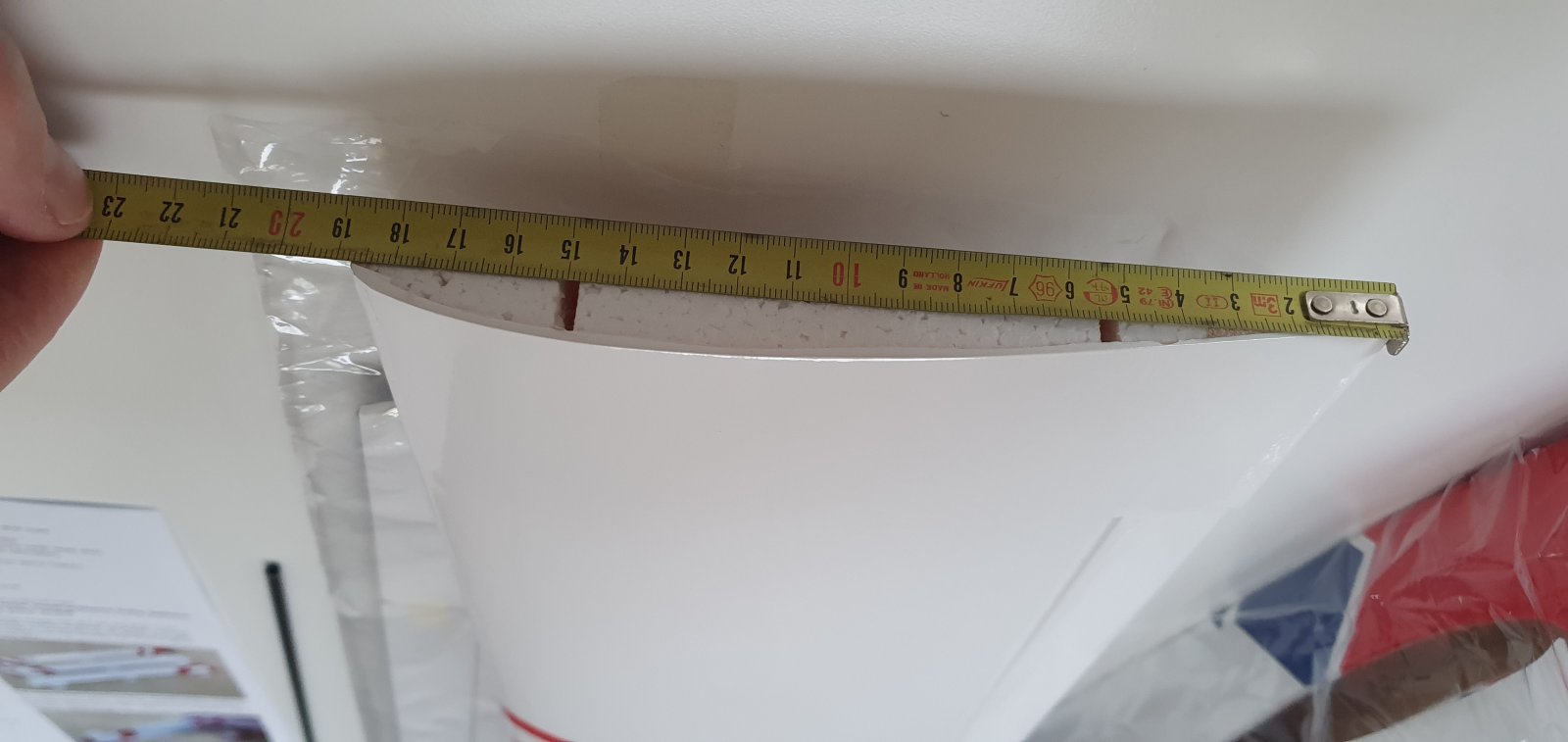

Vleugel koorde is maar 18.8cm.
Daarmee haalt hij niet de oppervlakte spec, zowel in NL als UK !
Dat is wel erg jammer...
UK spec is minimum area 300 sq inches, 19.36dm2.
NL spec is 19.3548dm^2 voor het rechthoekige deel, zonder afgeronde tippen. Spanwijdte rechte deel is 97 cm. 18.23dm^2.
Spanwijdte op de doos 1016mm. Dat is het Engelse 40 inch reglement. In NL mag het 1000mm zijn. Daar gaat de kist wat overheen met helften van 50.5cm en 50.7cm. Reglementair moet er voor Nederland 12 mm af.
Vleugel koorde is maar 18.8cm.
Daarmee haalt hij niet de oppervlakte spec, zowel in NL als UK !
Dat is wel erg jammer...
UK spec is minimum area 300 sq inches, 19.36dm2.
NL spec is 19.3548dm^2 voor het rechthoekige deel, zonder afgeronde tippen. Spanwijdte rechte deel is 97 cm. 18.23dm^2.

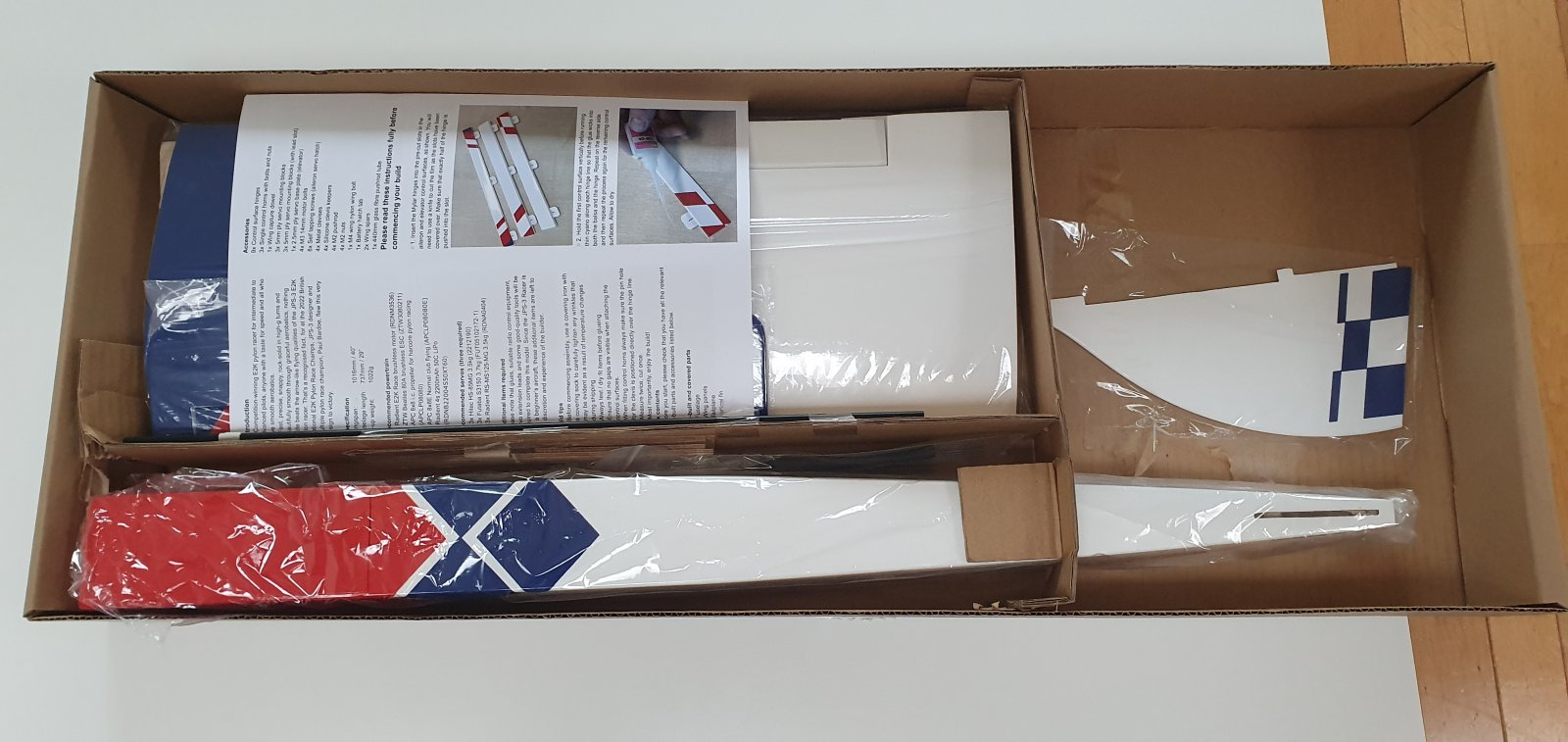

Vandaag begonnen met bouwen.

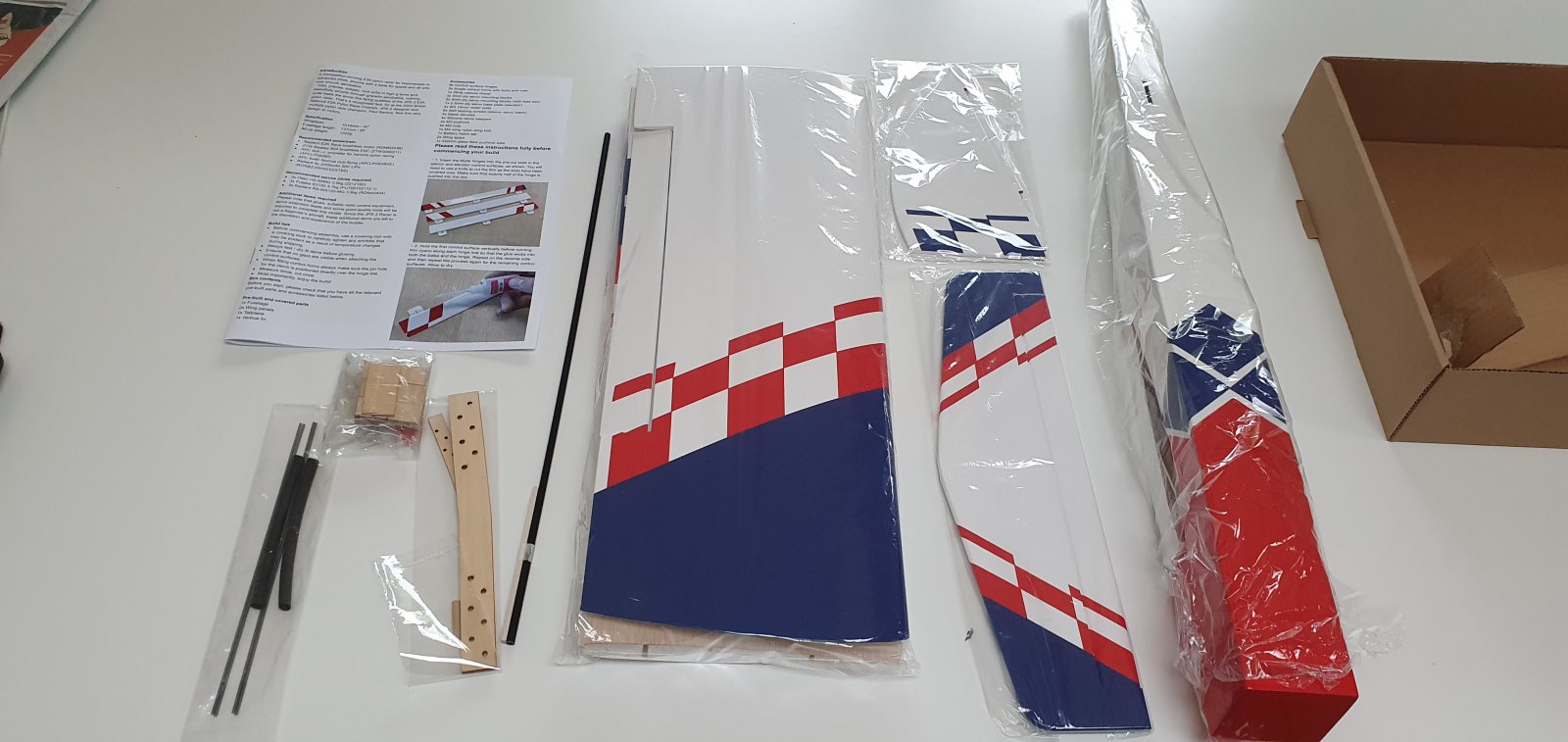

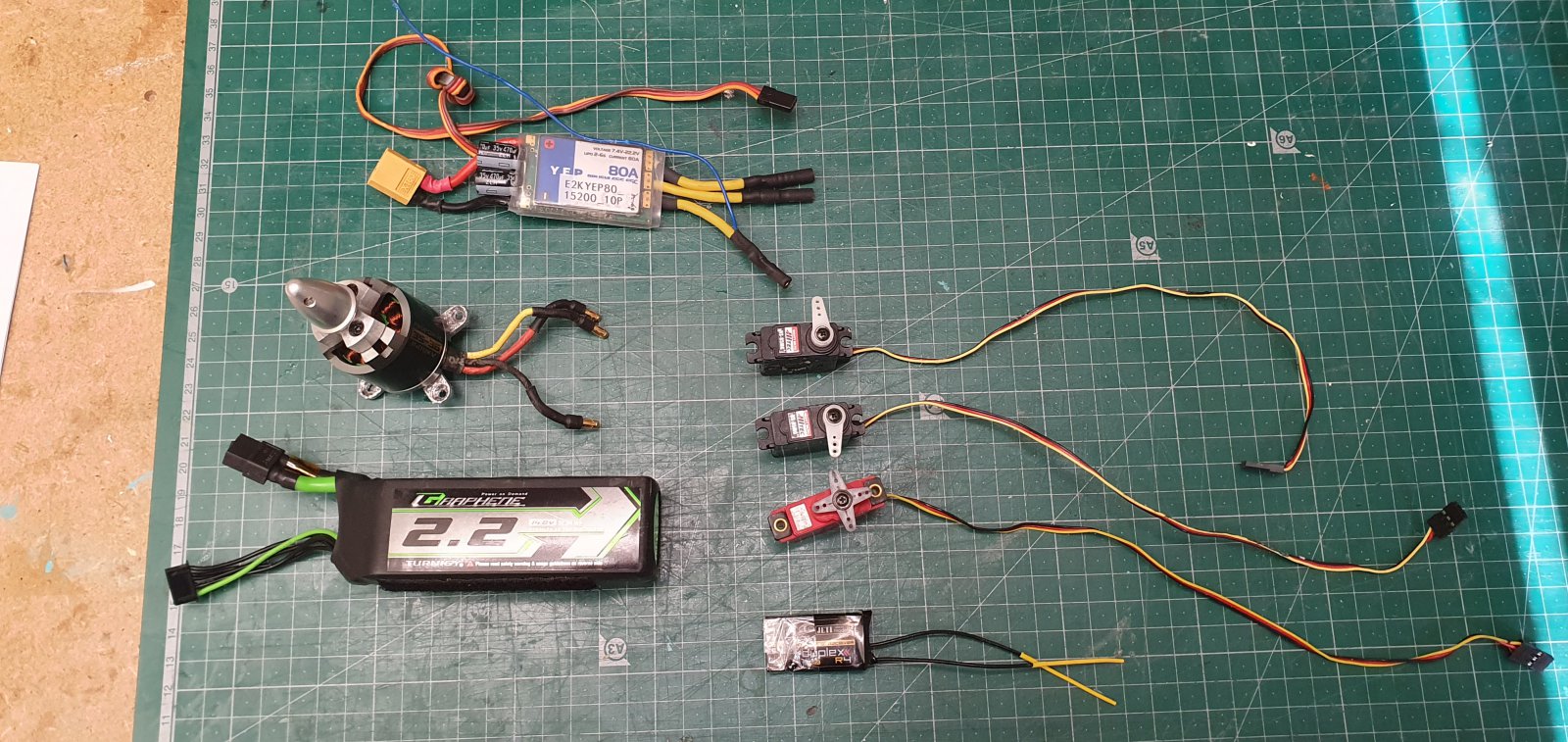

Onderdelen verzamelen. Ik had alles nog liggen incl HT 85 servo,s. Die zouden moeten passen. En een multiplex nano, ongeveerdezelfde maat. Die bleek later nog beter te passen.
De NTM motor met montage plaat past exact op de inslagmoeren van de kist, motorspant.

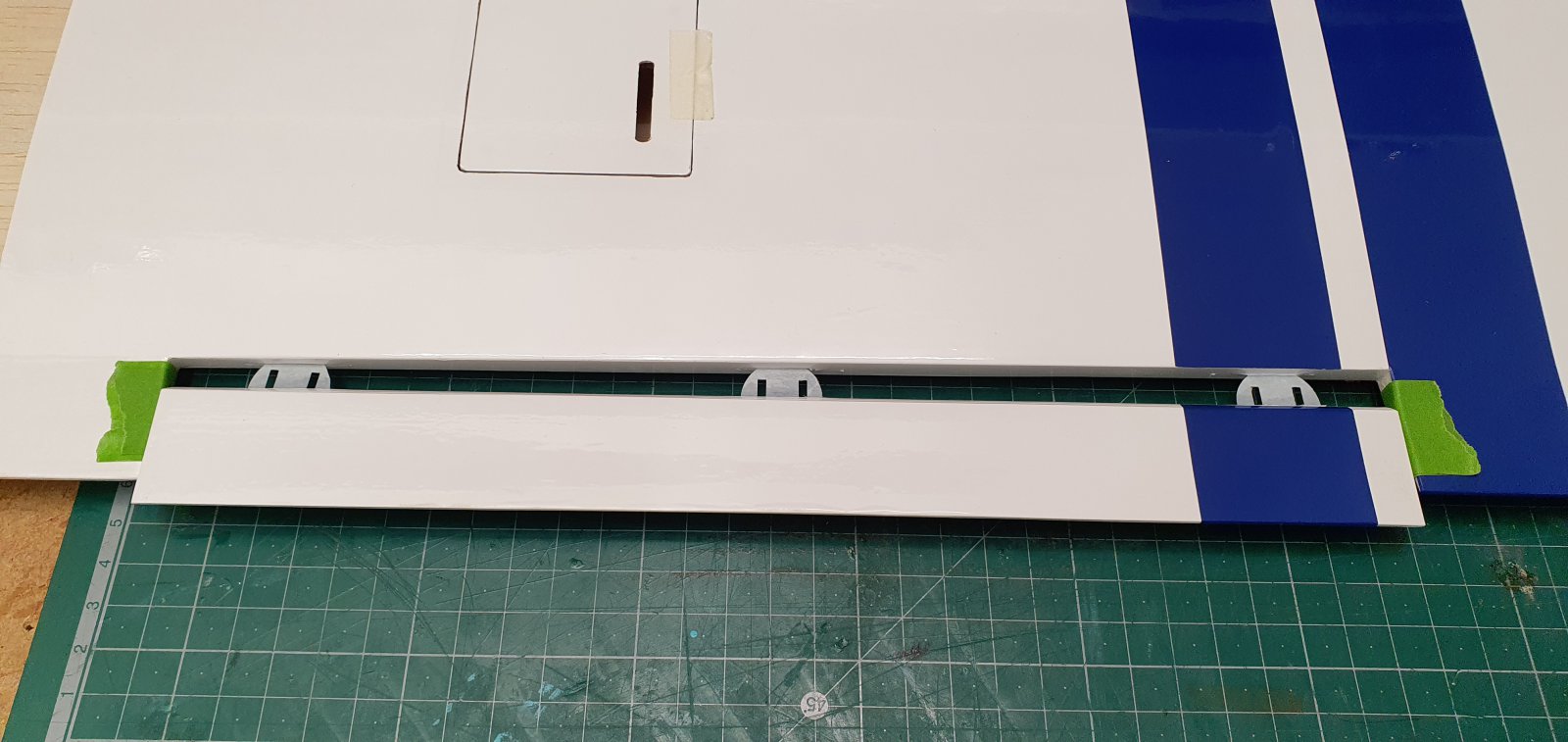

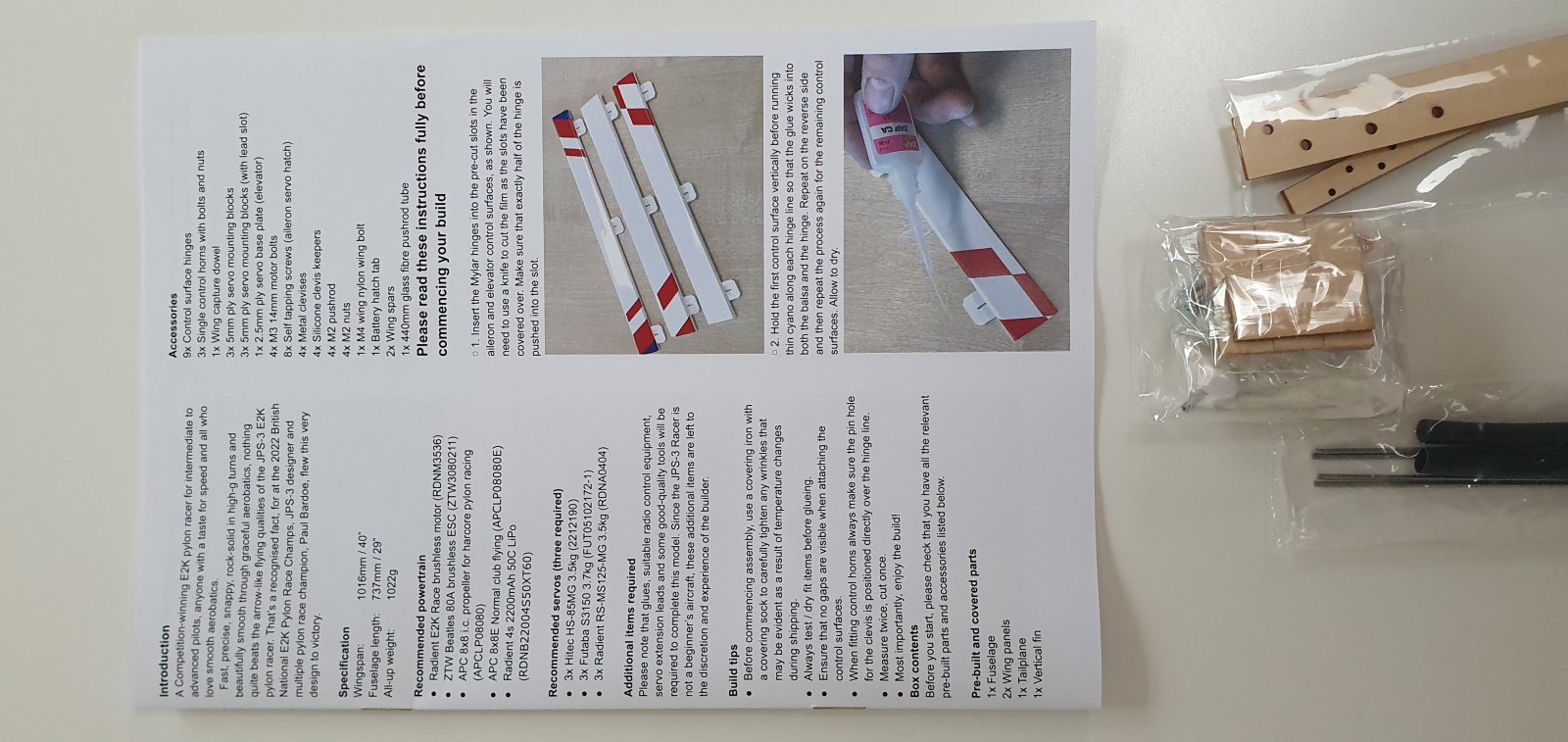

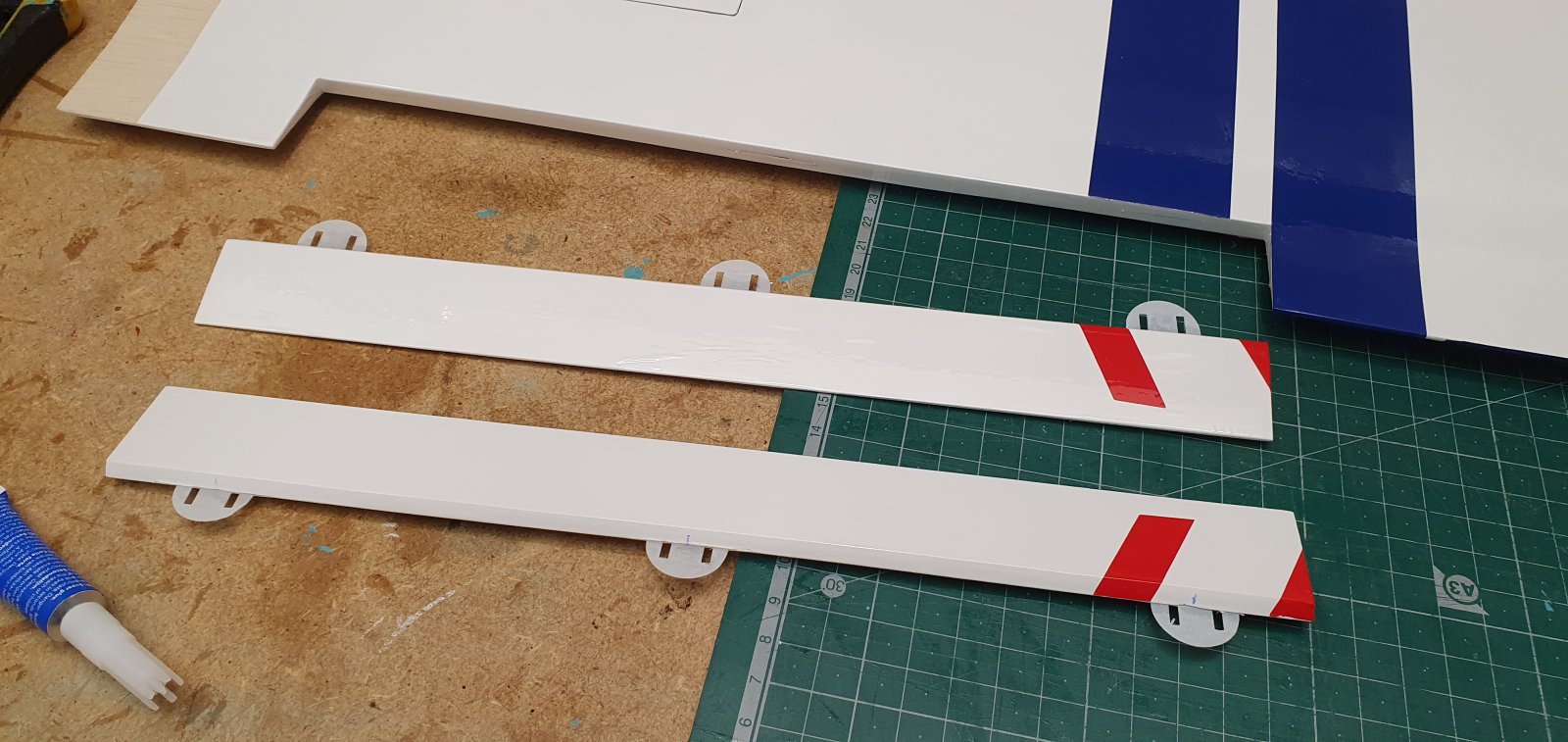

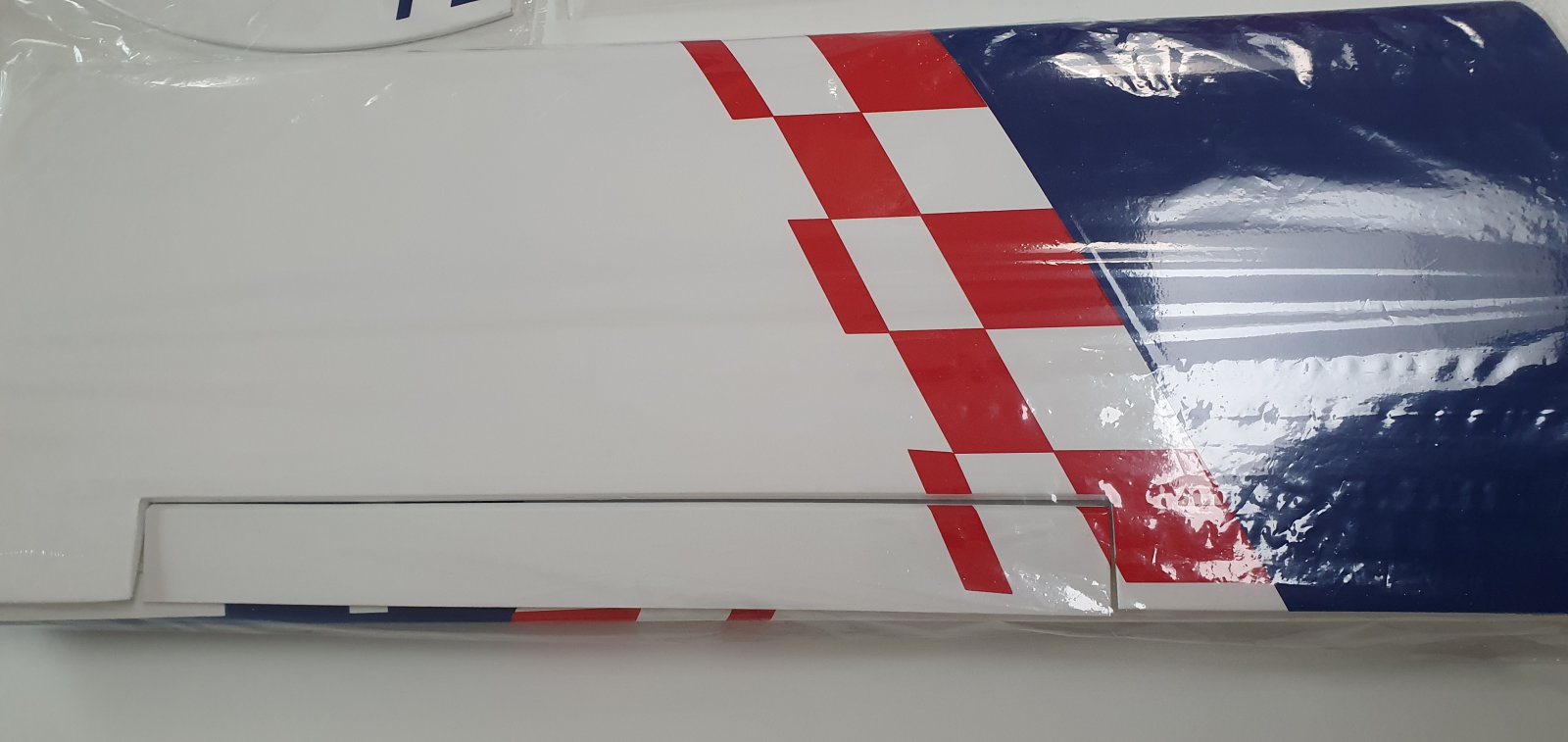

De instructie begint met de roervlakken. Scharniertjes met stukjes scharnierband. Rondjes ipv vierkant in de beschrijving, maar prima spul. Mijn CA lijm is niet zo heel dun, ik smeer de scharniertjes in en druk ze dan in de stuurvlakjes. Alle inkepingen zitten er al in, soms moet je de folie nog even insnijden.
Op dezelfde manier in de vleugel, 3 tegelijk. Ik plak even 2 laagjes crêpe tape op de uiteinden, dan loopt het straks zeker vrij.
Goed letten op het kleurenschema.
De roervlakken worden helemaal aangedrukt, dan scharniert het nog steeds voldoende en is de stijfheid optimaal.
Onderdelen verzamelen. Ik had alles nog liggen incl HT 85 servo,s. Die zouden moeten passen. En een multiplex nano, ongeveerdezelfde maat. Die bleek later nog beter te passen.
De NTM motor met montage plaat past exact op de inslagmoeren van de kist, motorspant.
De instructie begint met de roervlakken. Scharniertjes met stukjes scharnierband. Rondjes ipv vierkant in de beschrijving, maar prima spul. Mijn CA lijm is niet zo heel dun, ik smeer de scharniertjes in en druk ze dan in de stuurvlakjes. Alle inkepingen zitten er al in, soms moet je de folie nog even insnijden.
Op dezelfde manier in de vleugel, 3 tegelijk. Ik plak even 2 laagjes crêpe tape op de uiteinden, dan loopt het straks zeker vrij.
Goed letten op het kleurenschema.
De roervlakken worden helemaal aangedrukt, dan scharniert het nog steeds voldoende en is de stijfheid optimaal.
Laatst bewerkt:
Daarna gaat de beschrijving verder met de vleugelverbinder. De twee helften worden met 2 triplex strippen verbonden, met een klein beetje V-stelling. Ze zitten best strak in de vleugel kernen. De kleine achter strip schuur ik een beetje bij om een bult in de vleugel te voorkomen.
Ik monteer eerst de aileron servo,s. Vleugels verlijmen kan straks in een keer.

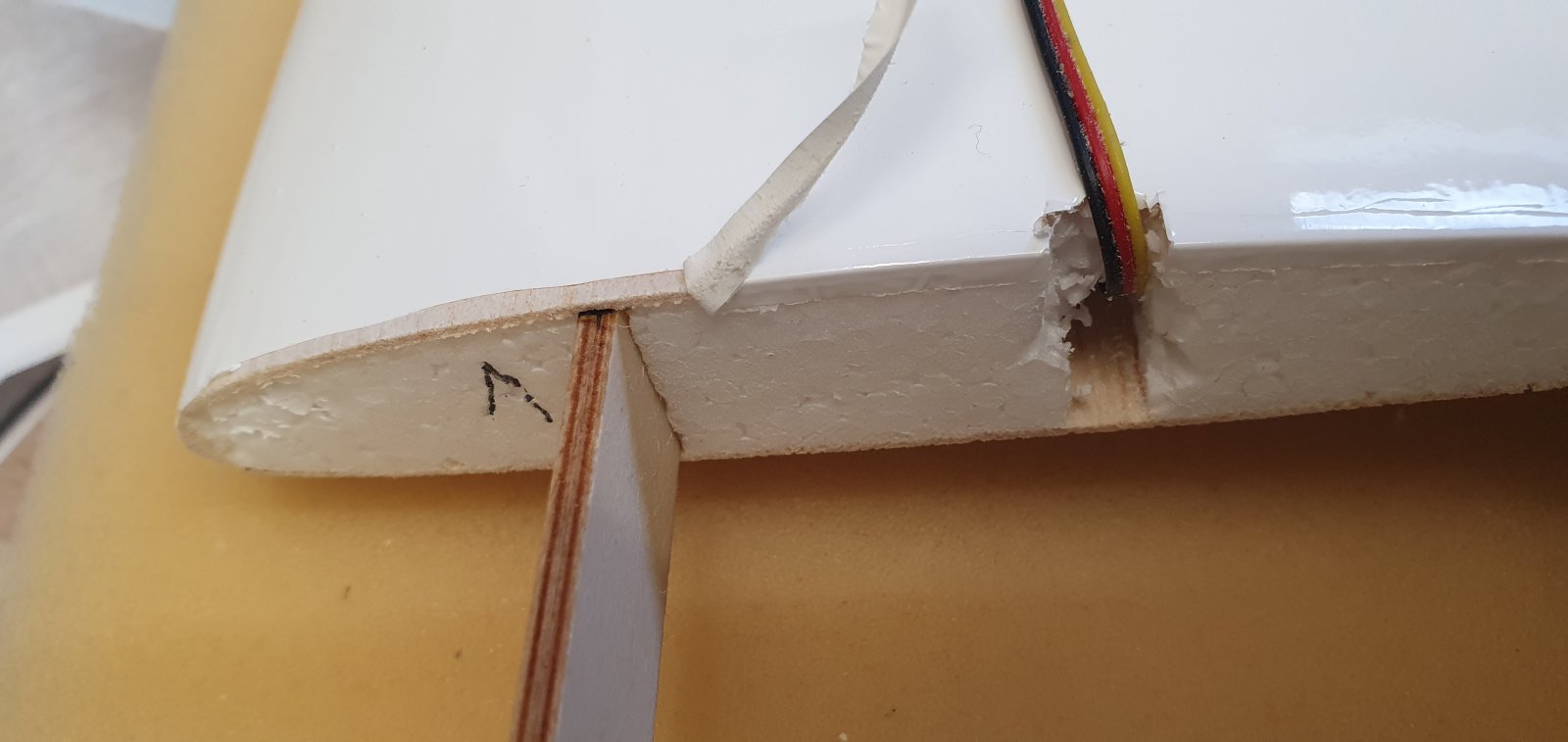

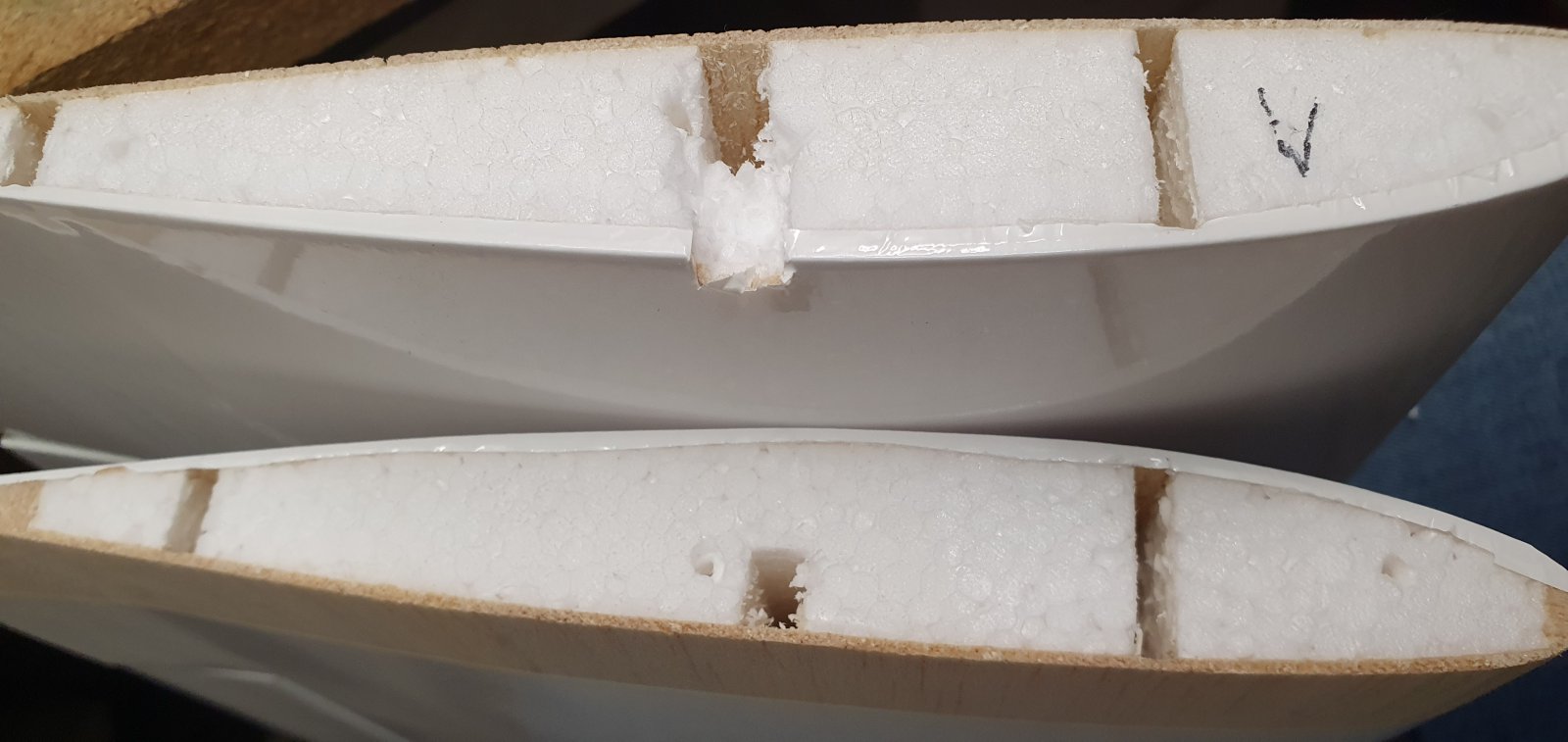

Er komen 2 kleine uitsparingen om de servo kabeltjes naar de vleugelbovenzijde te voeren.

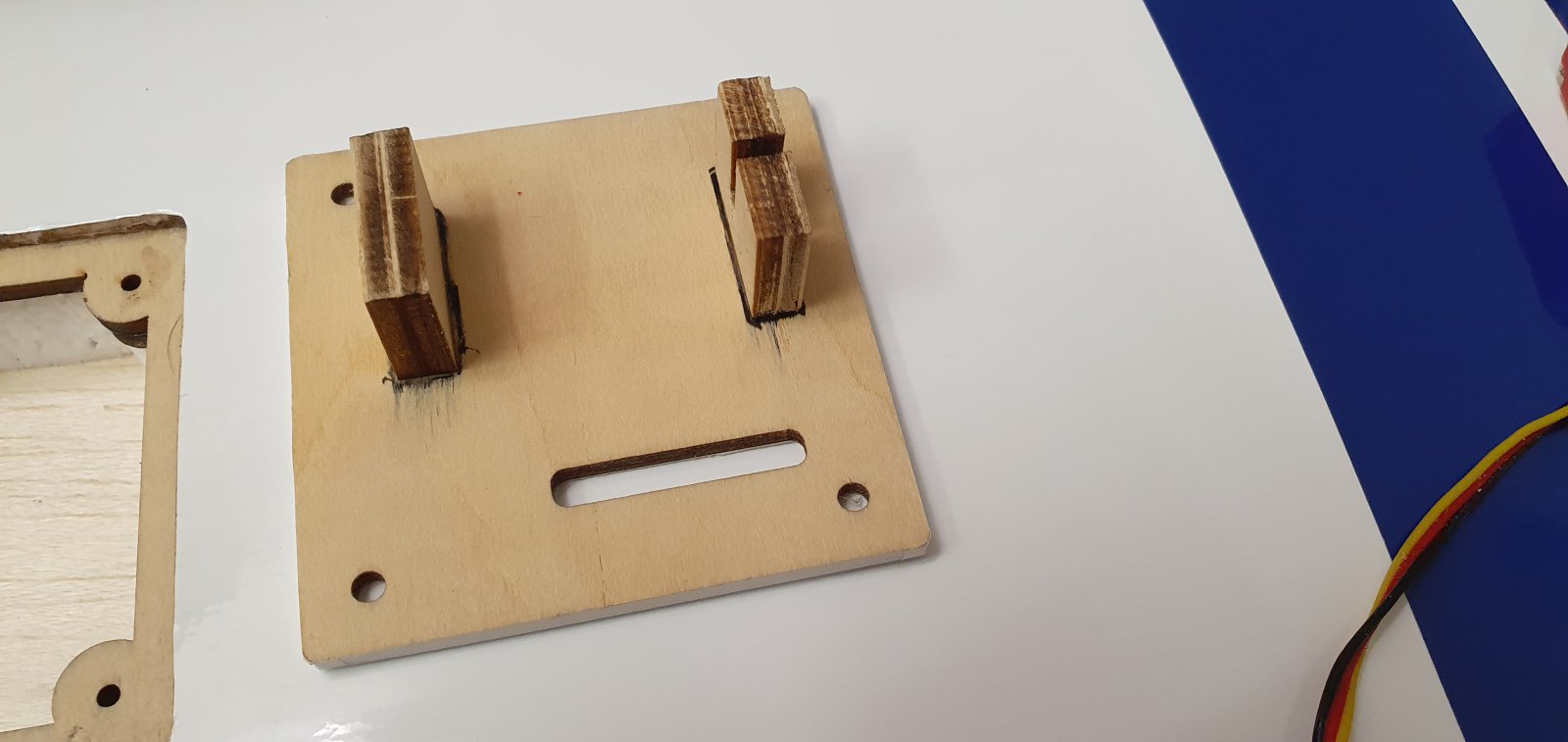

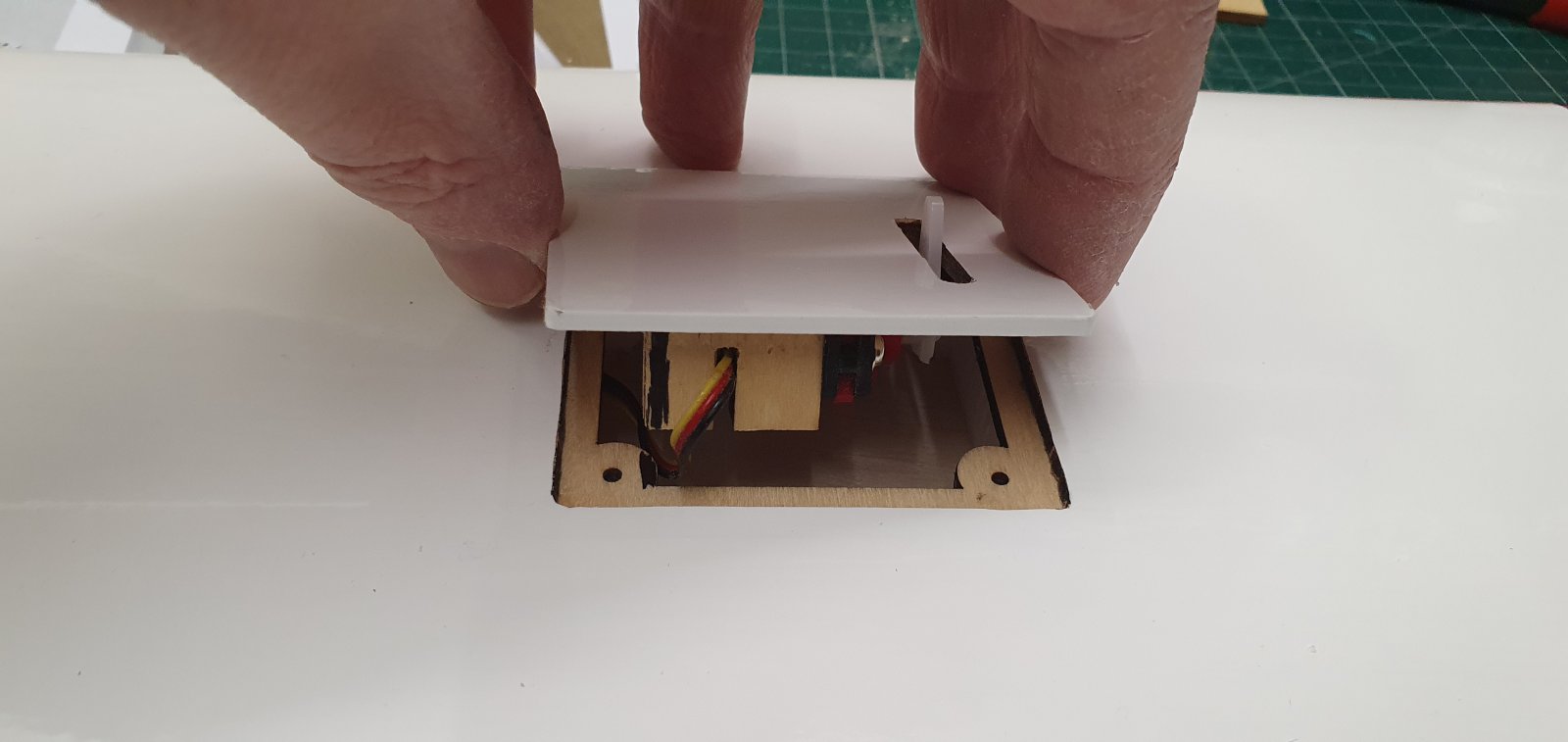

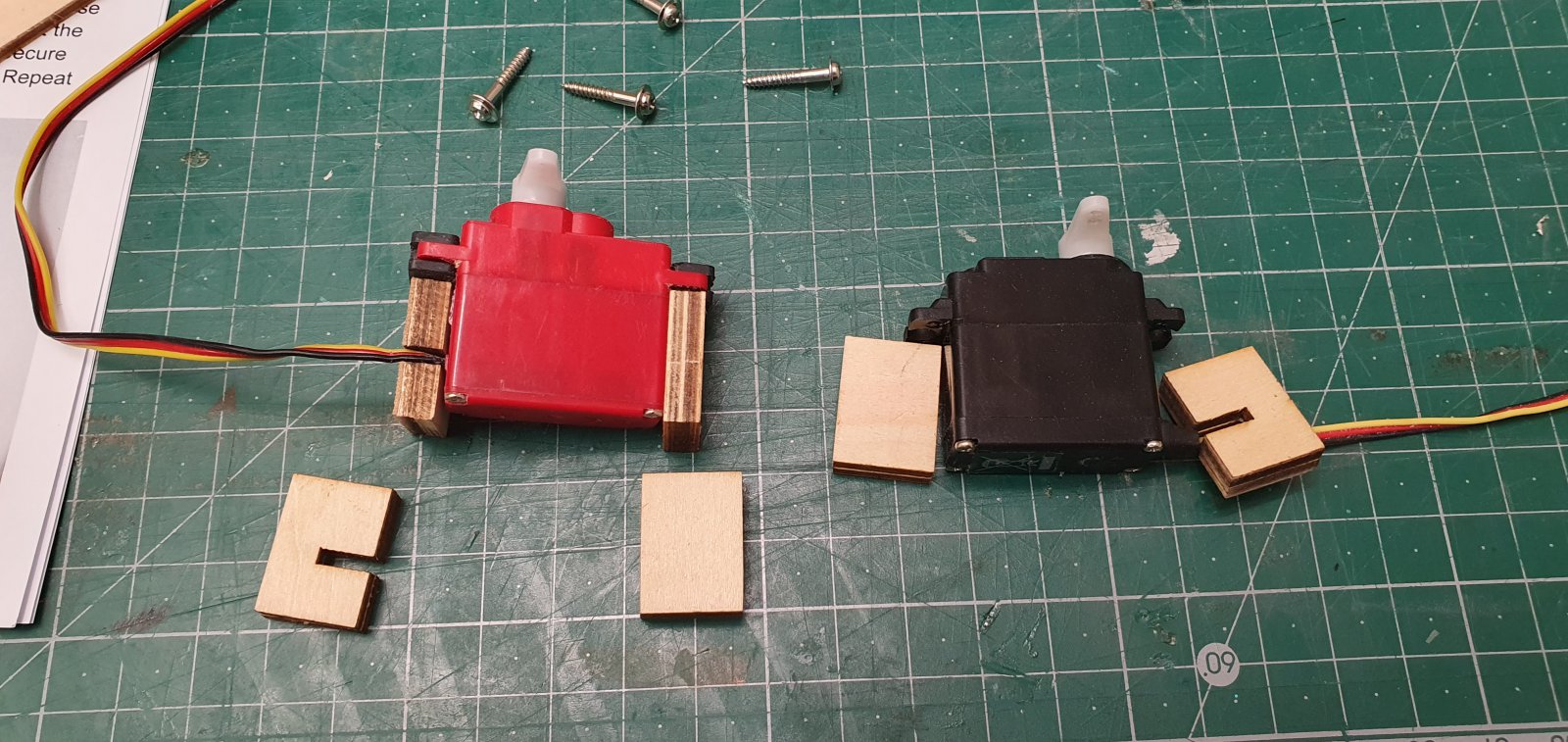

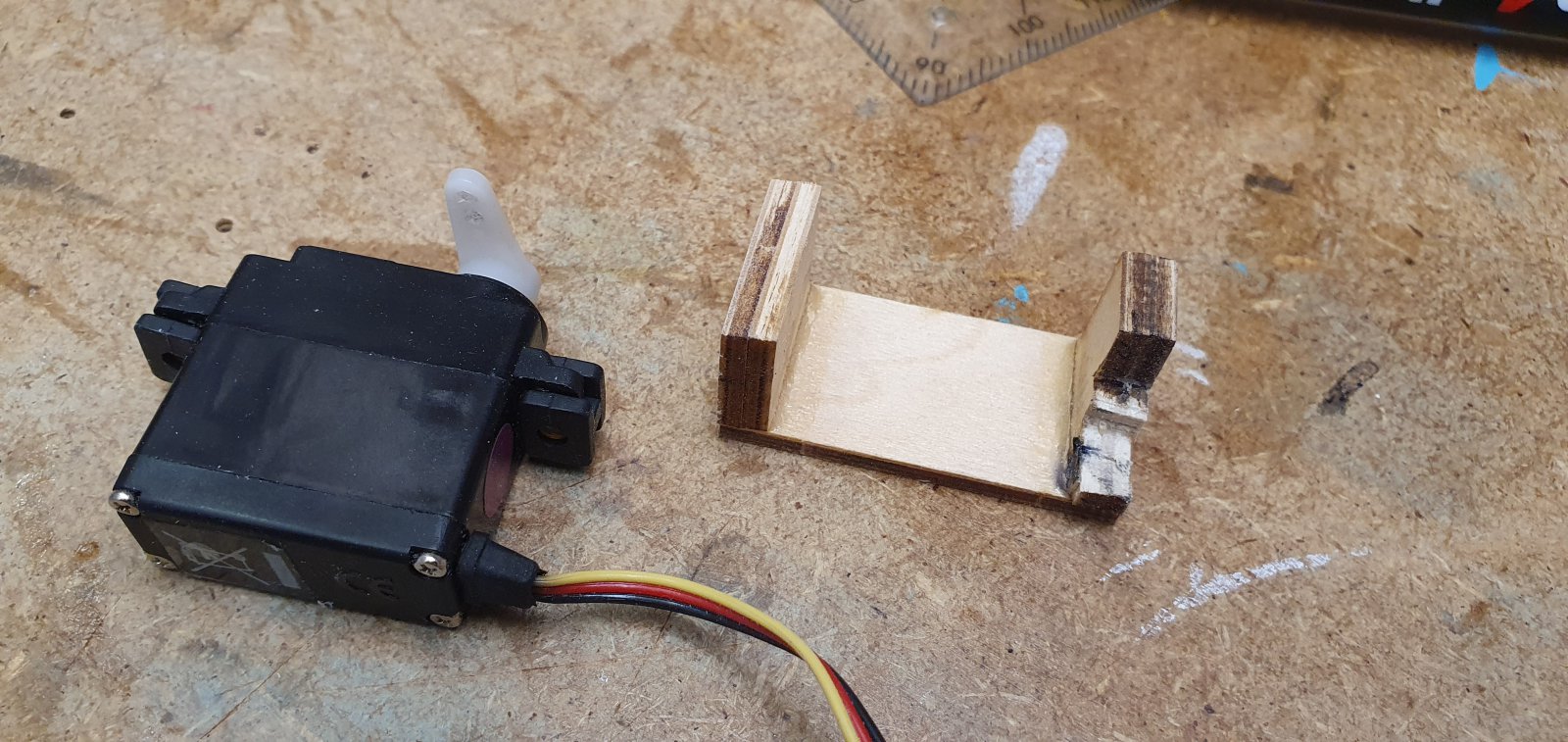

De servo,s worden met kleine blokjes op de servodeksels gemonteerd, redelijk standaard methode.

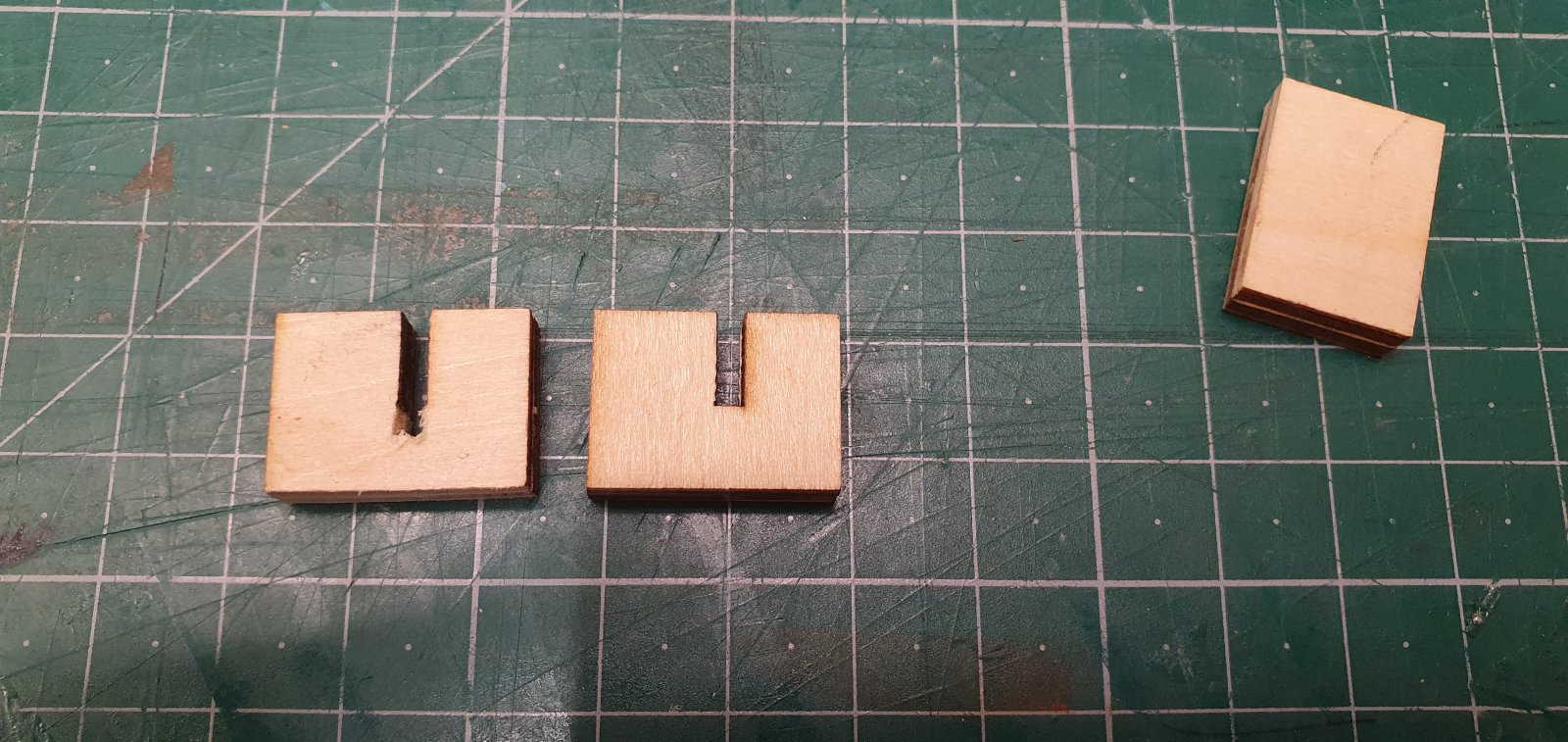

deze onderdeeltjes zitten in de kit. De kabeluitsparing moet iets dieper worden gezaagd.
En zo is het klaar. De mpx nano past beter dan HT-85. Vanwege de kabel positie en dikte.

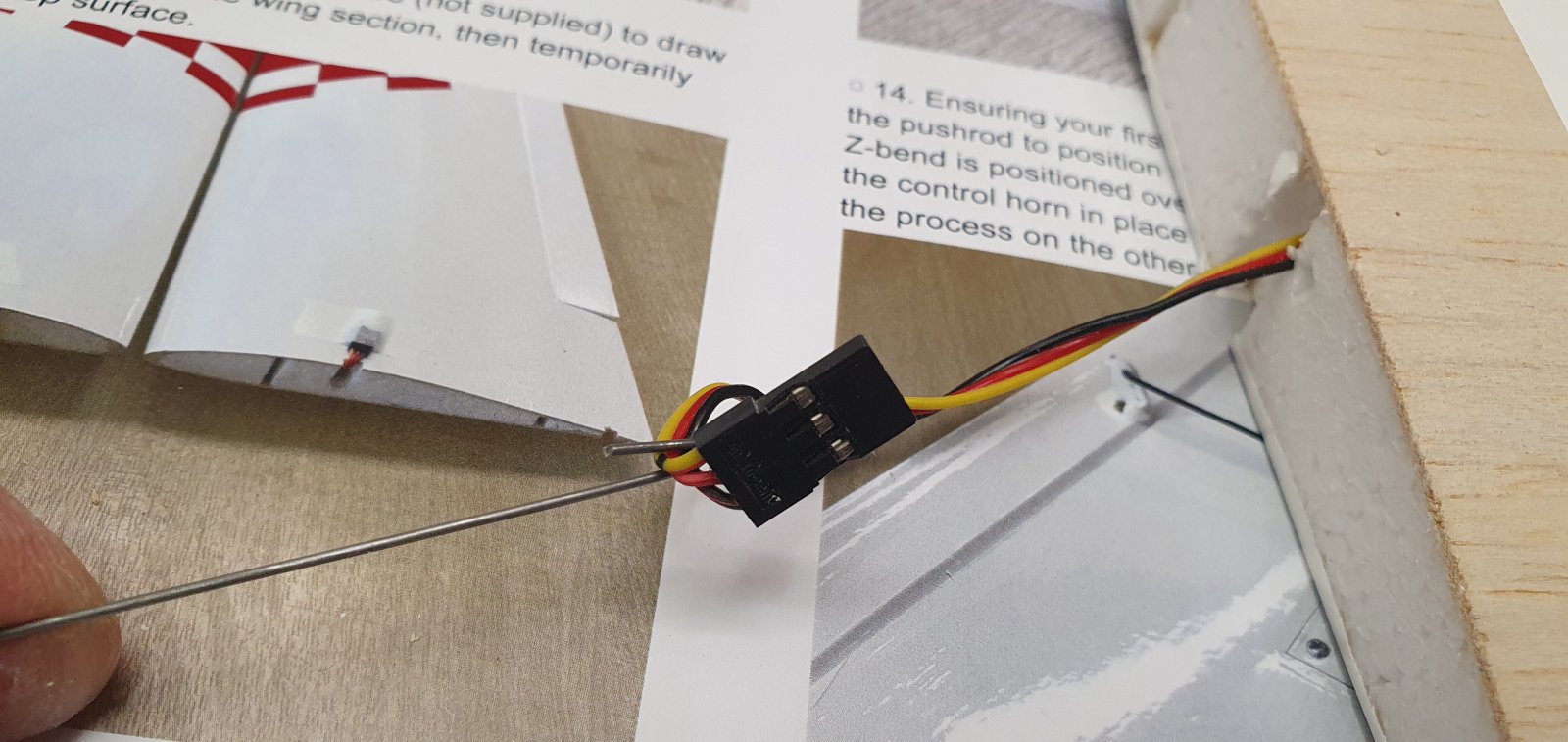

De servo kabeltjes trek ik met een stuk 1mm staaldraad met haakje door de styropor kern.
Klaar.
Er moet een half milimeterje van het triplex spantje af, zie zwarte streepjes, dan past het klem vrij.
De servo hevel moet flink lang zijn om voldoende uit de cover te steken.
Het werkt allemaal erg fijn en mooi.
Alles gelijmd met CA, en versneller.
Ik monteer eerst de aileron servo,s. Vleugels verlijmen kan straks in een keer.
Er komen 2 kleine uitsparingen om de servo kabeltjes naar de vleugelbovenzijde te voeren.
De servo,s worden met kleine blokjes op de servodeksels gemonteerd, redelijk standaard methode.
En zo is het klaar. De mpx nano past beter dan HT-85. Vanwege de kabel positie en dikte.
De servo kabeltjes trek ik met een stuk 1mm staaldraad met haakje door de styropor kern.
Klaar.
Er moet een half milimeterje van het triplex spantje af, zie zwarte streepjes, dan past het klem vrij.
Het werkt allemaal erg fijn en mooi.
Alles gelijmd met CA, en versneller.
Laatst bewerkt:

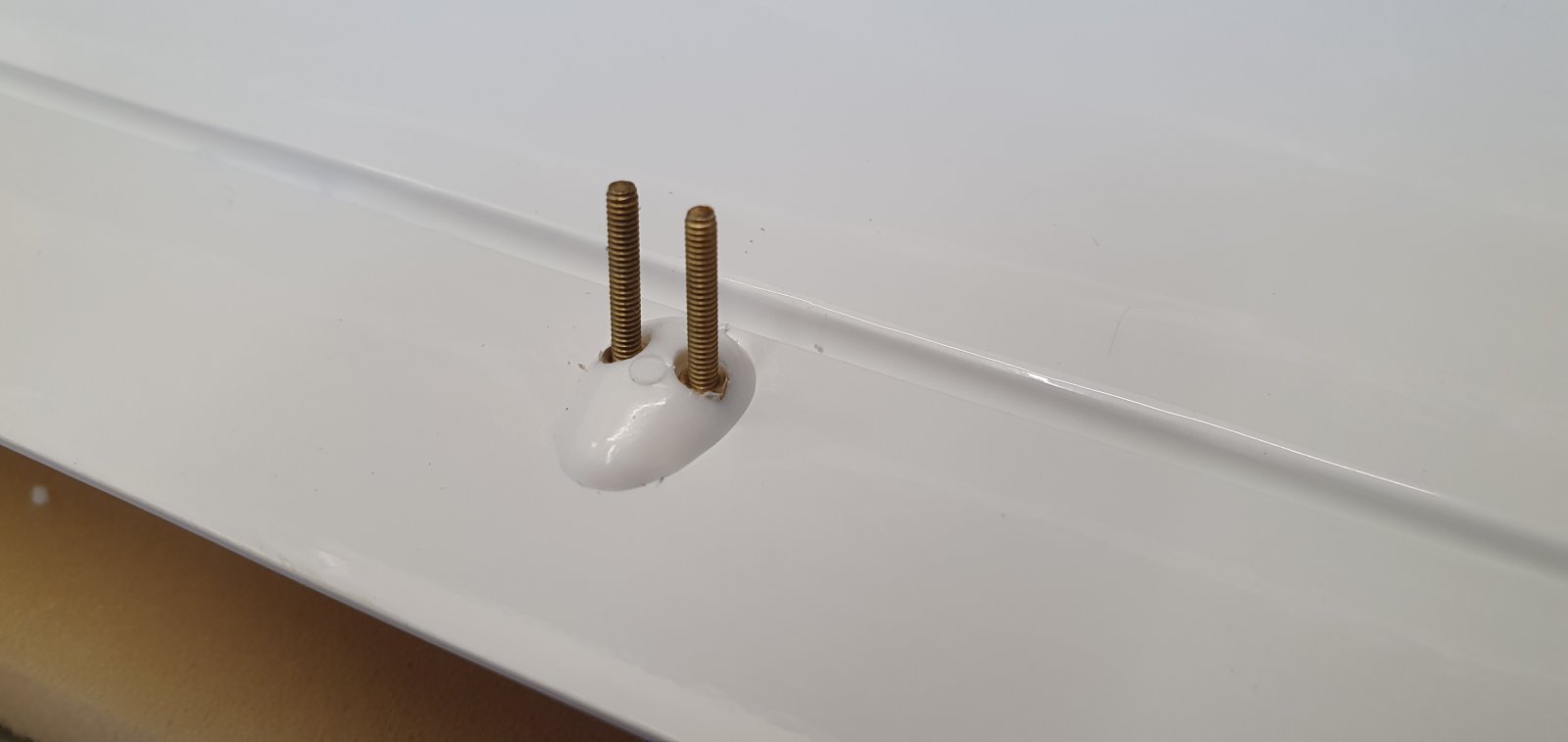

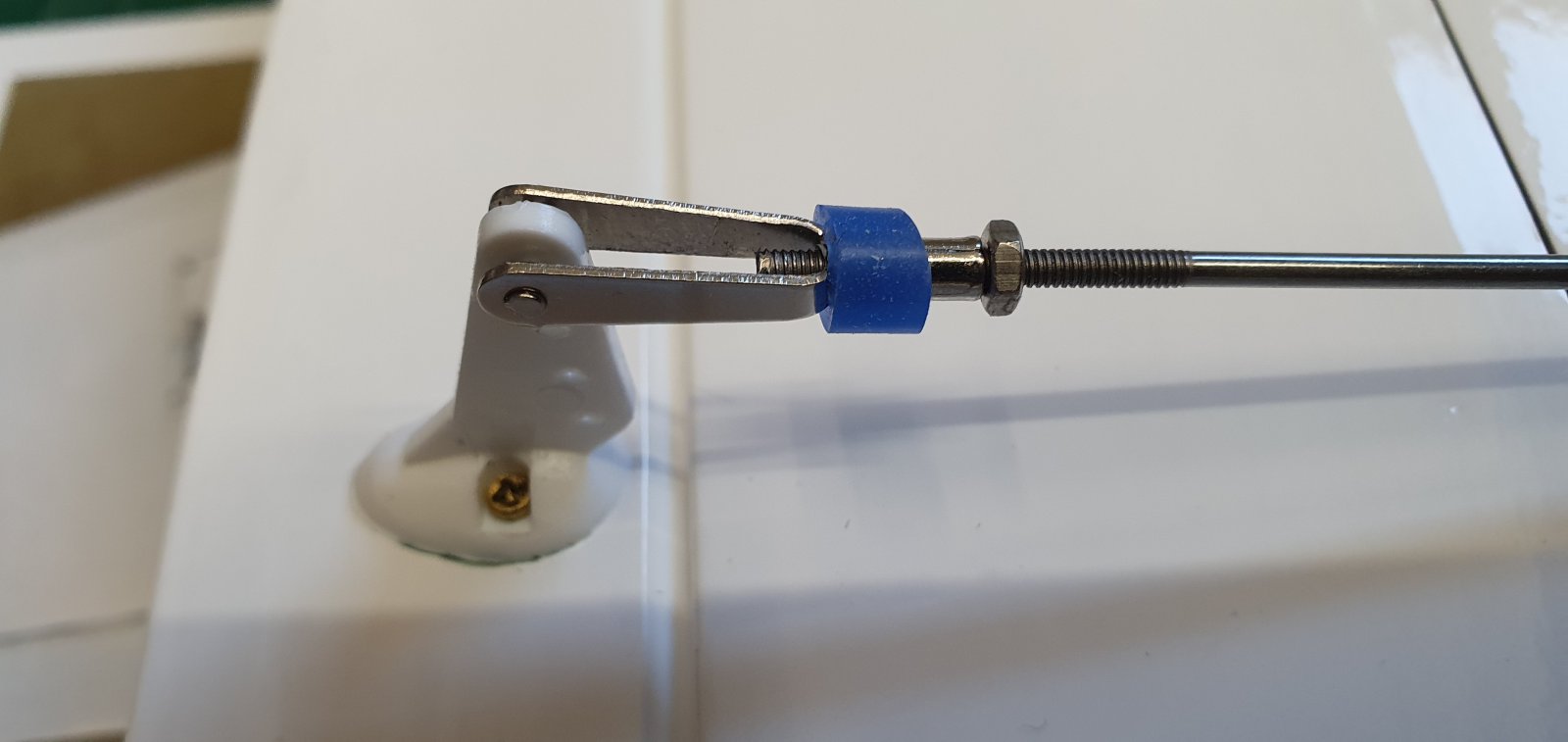

De aileron roerhevels zijn mooi en zo gemonteerd. Met minieme m2 moertjes, niet laten vallen.

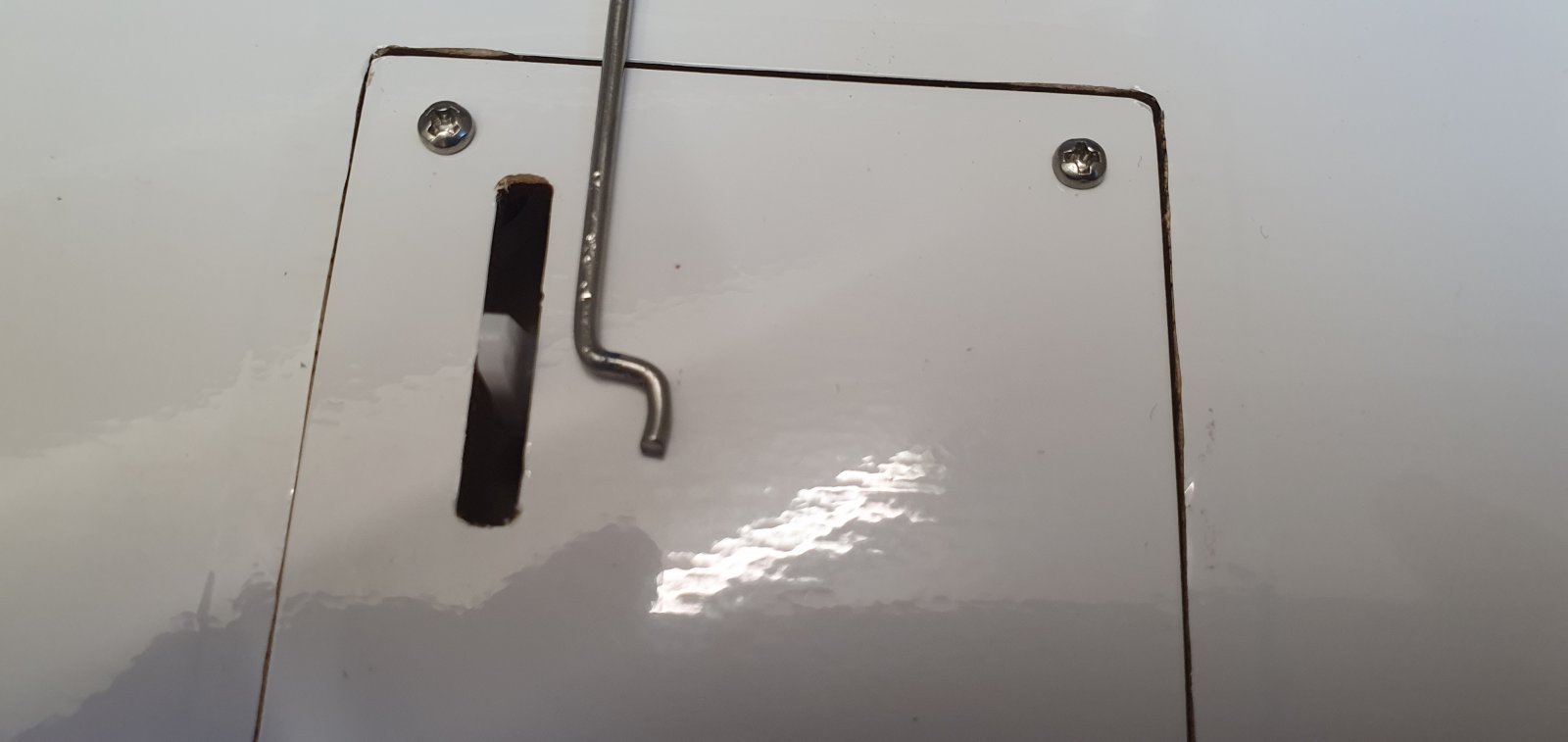

De stang lukt niet zo goed, een strakke Z bocht in 2mm draad is lastig. Ik gebruik een andere methode met 90 graden bochtje. Uiteinde geborgd met kleine zaagsnede tot halve draad diepte, en wat naaigaren en CA lijm.
Alle materialen.
Prima spul.
Z bocht vind ik niet goed genoeg, plan B.

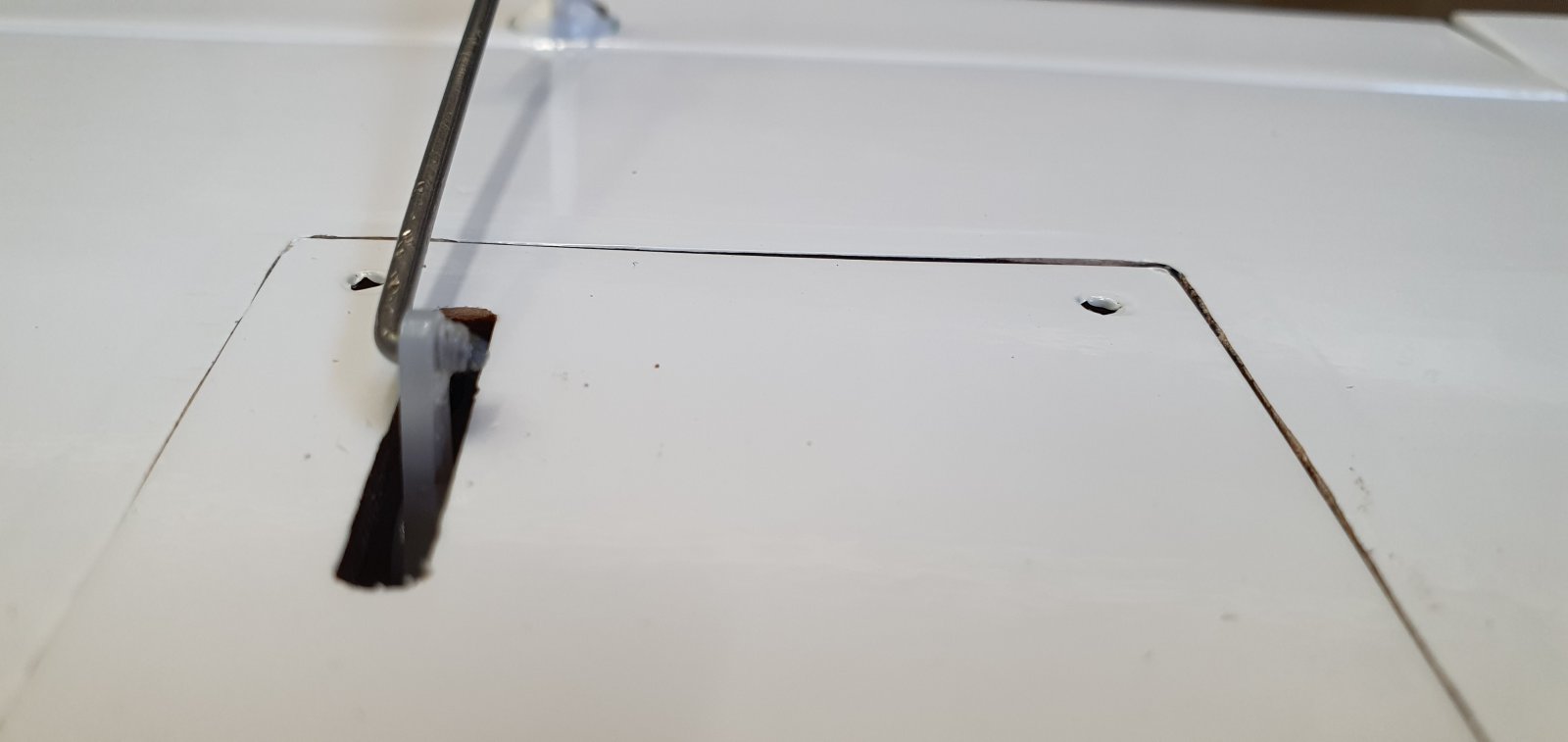

90 graden bochtje en zaagsnede in uiteinde.
Borging met garen en CA.

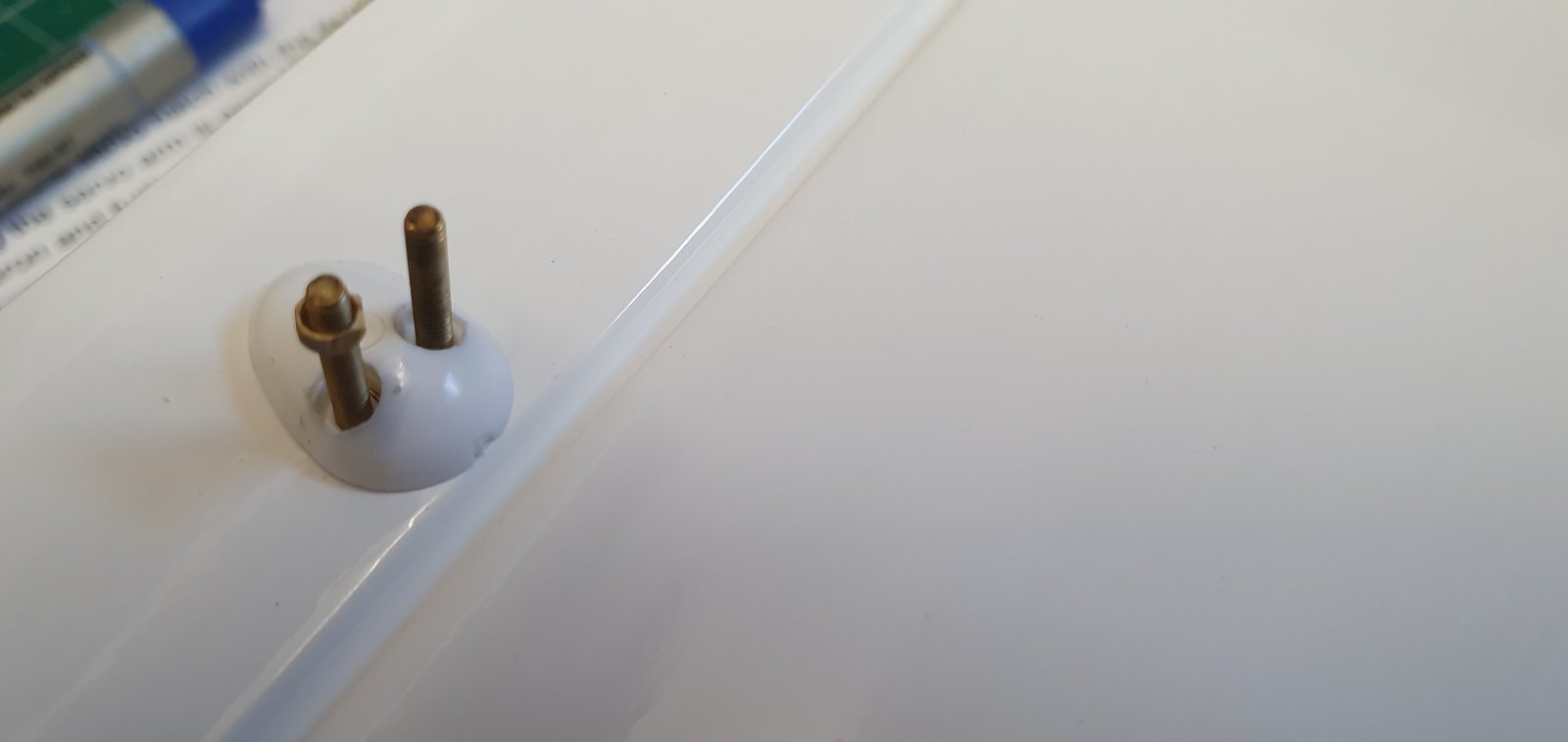

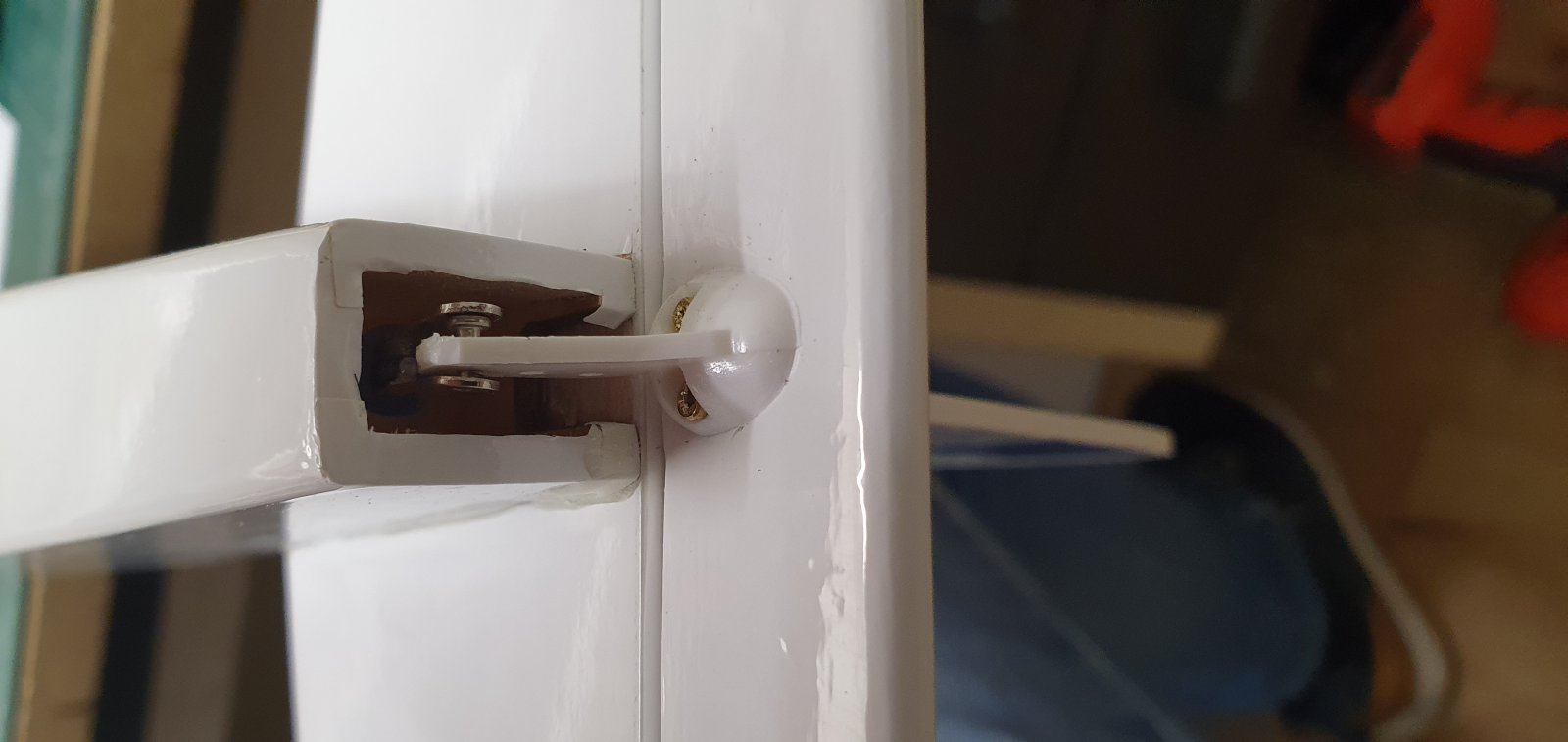

Onderzijde van het heveltje monteren.
De stang lukt niet zo goed, een strakke Z bocht in 2mm draad is lastig. Ik gebruik een andere methode met 90 graden bochtje. Uiteinde geborgd met kleine zaagsnede tot halve draad diepte, en wat naaigaren en CA lijm.
Alle materialen.
Prima spul.
Z bocht vind ik niet goed genoeg, plan B.
90 graden bochtje en zaagsnede in uiteinde.
Borging met garen en CA.
Onderzijde van het heveltje monteren.
Bijlagen

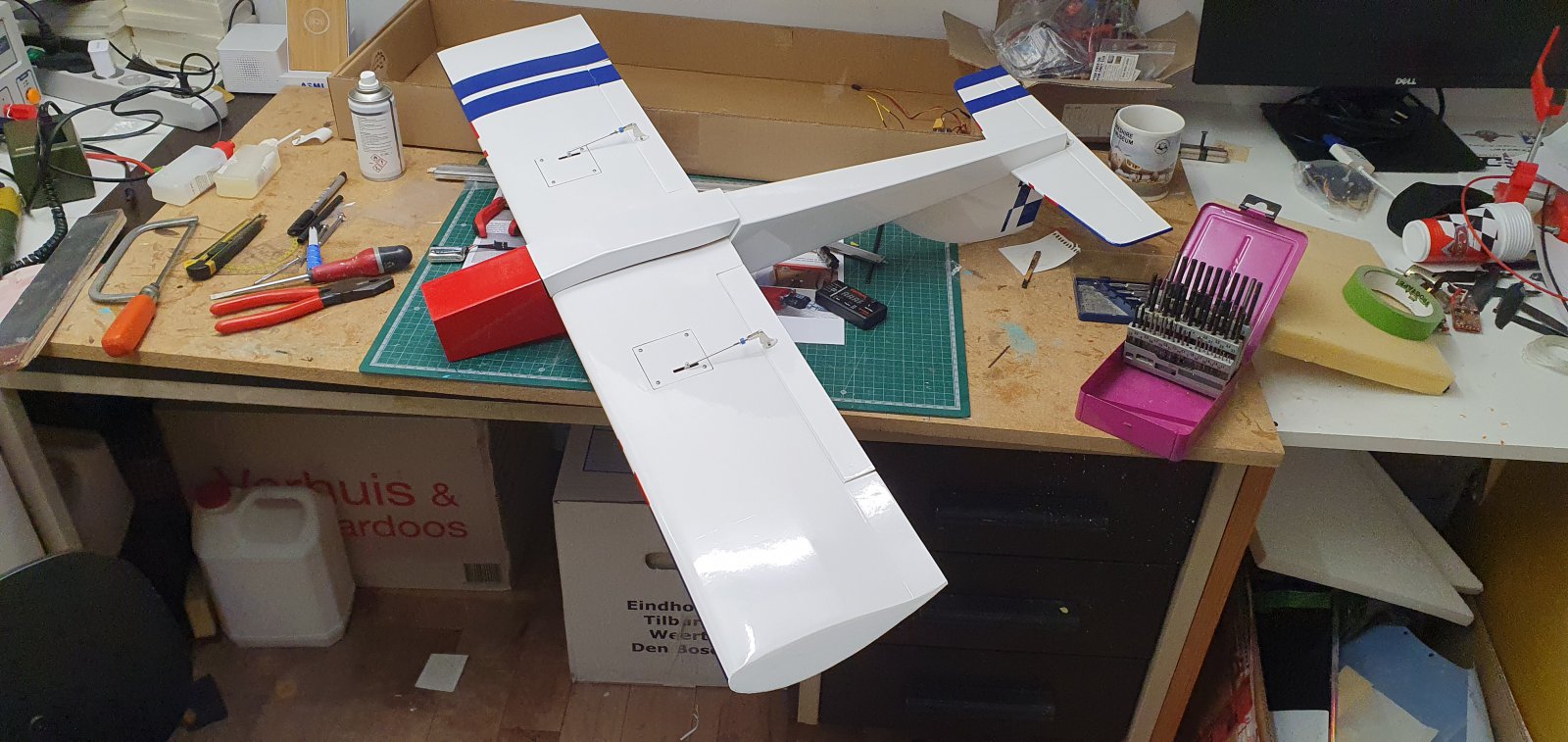

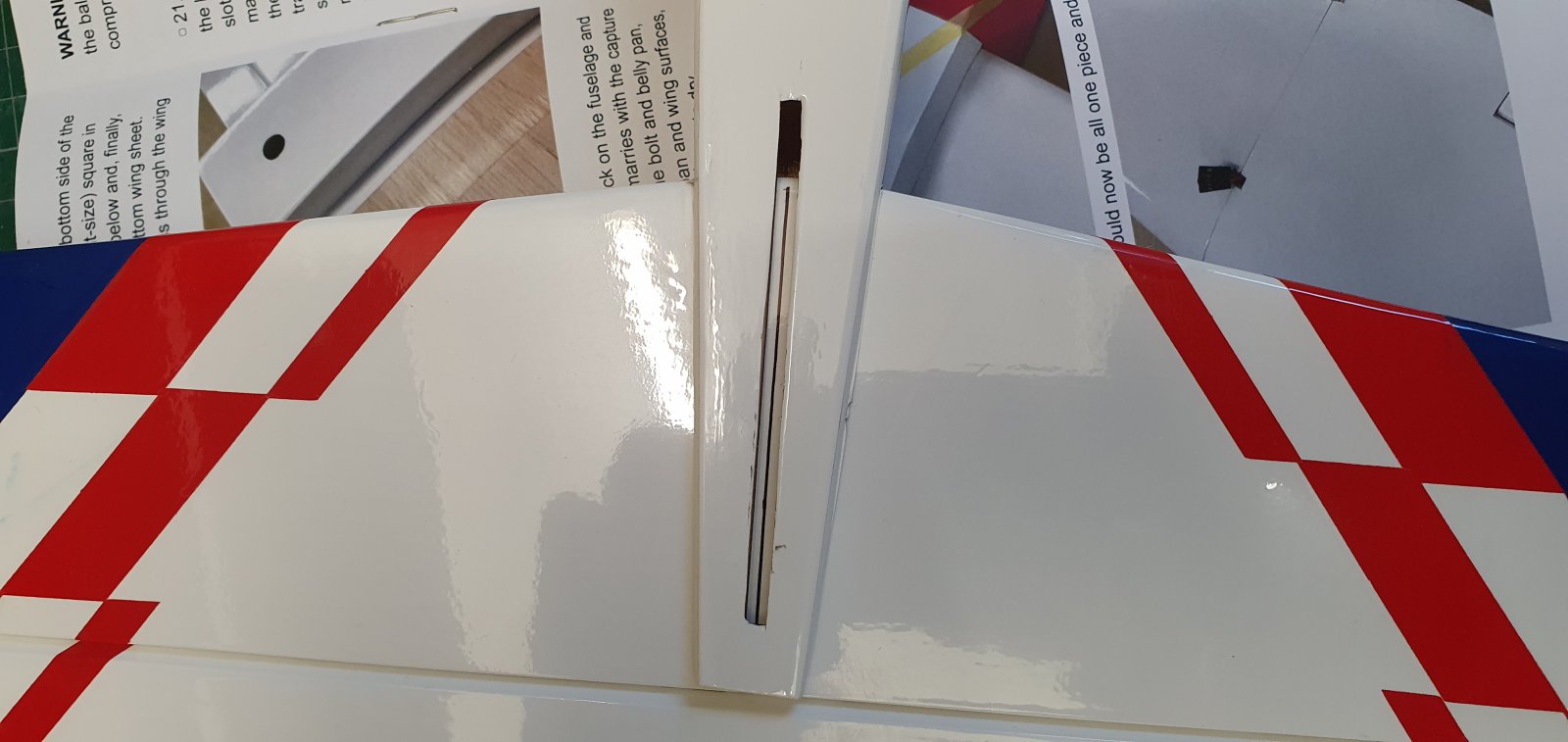

Verlijmen van de vleugelhelften doe ik met 5min epoxy.
Net op tijd zie ik dat de folie op de vleugel bovenzijde helemaal om het balsa is gestreken tot op het styropor. Dan kun je de balsa huid niet verlijmen! Dus eerst hier het folie er af. Dit staat niet in de beschrijving!!
De servo kabels even fixeren net tape.
Ik heb geen foto,s van het verlijmen, handschoenen aan..

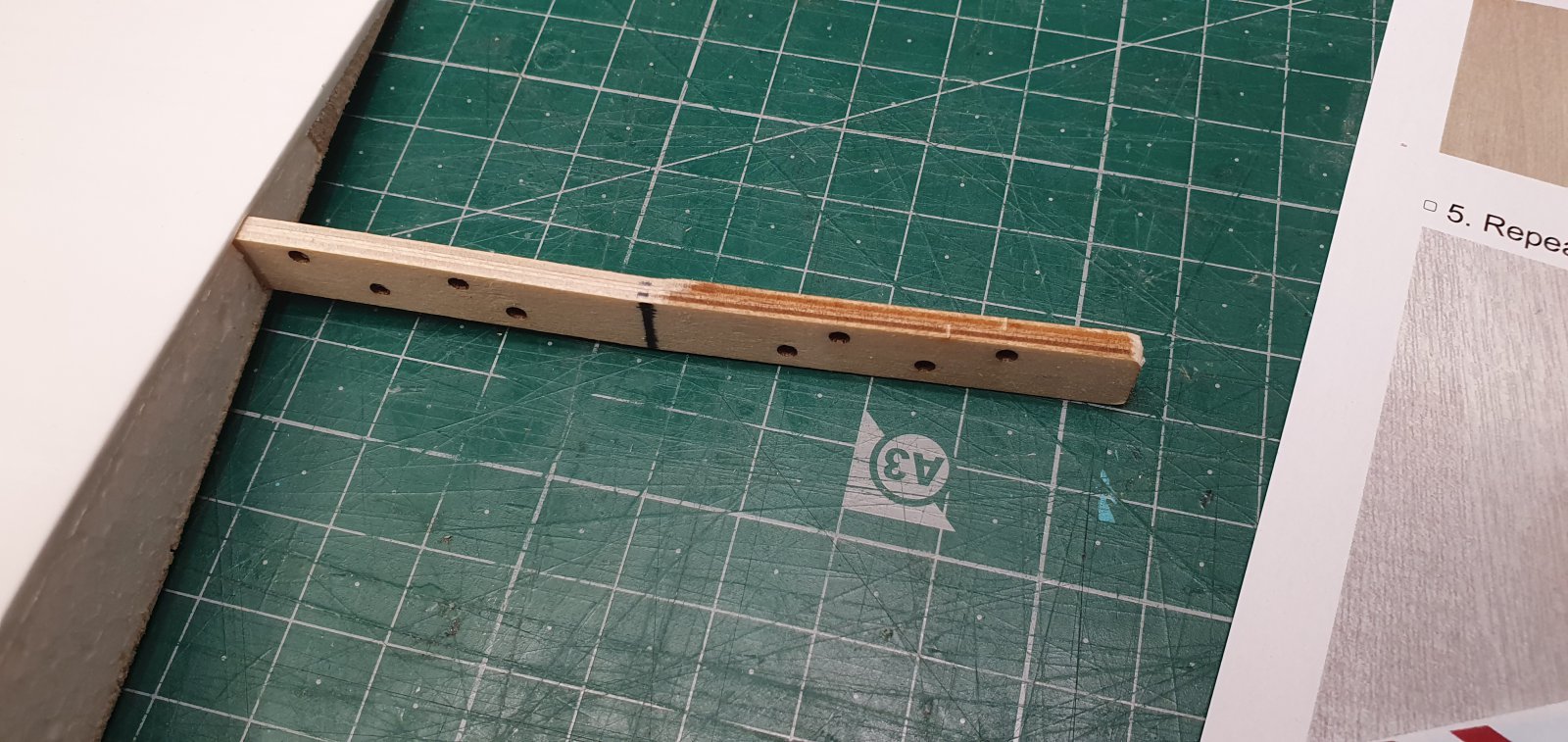

Eerst de 2 triplex liggers in een helft gelijmd met 2 gram epoxy. Daarna met 3 gram epoxy de tweede helft er op en de huiden verlijmd.
De lijmnaad valt helemaal binnen in de romp, beetje geknoeide lijm geeft niet. Ik heb het met een doekje mooi glad geveegd.
Net op tijd zie ik dat de folie op de vleugel bovenzijde helemaal om het balsa is gestreken tot op het styropor. Dan kun je de balsa huid niet verlijmen! Dus eerst hier het folie er af. Dit staat niet in de beschrijving!!

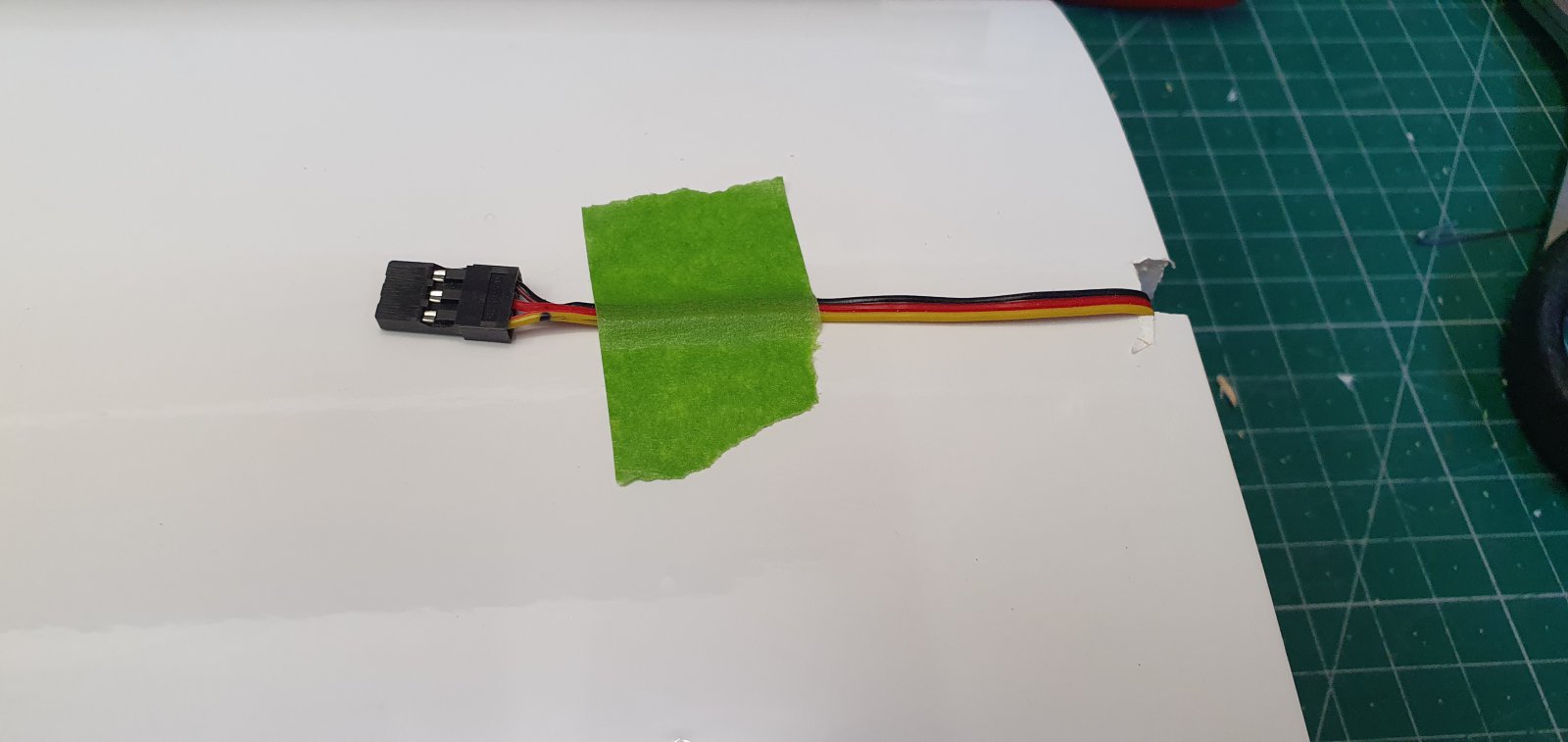

De servo kabels even fixeren net tape.
Ik heb geen foto,s van het verlijmen, handschoenen aan..
Eerst de 2 triplex liggers in een helft gelijmd met 2 gram epoxy. Daarna met 3 gram epoxy de tweede helft er op en de huiden verlijmd.
De lijmnaad valt helemaal binnen in de romp, beetje geknoeide lijm geeft niet. Ik heb het met een doekje mooi glad geveegd.
Laatst bewerkt:

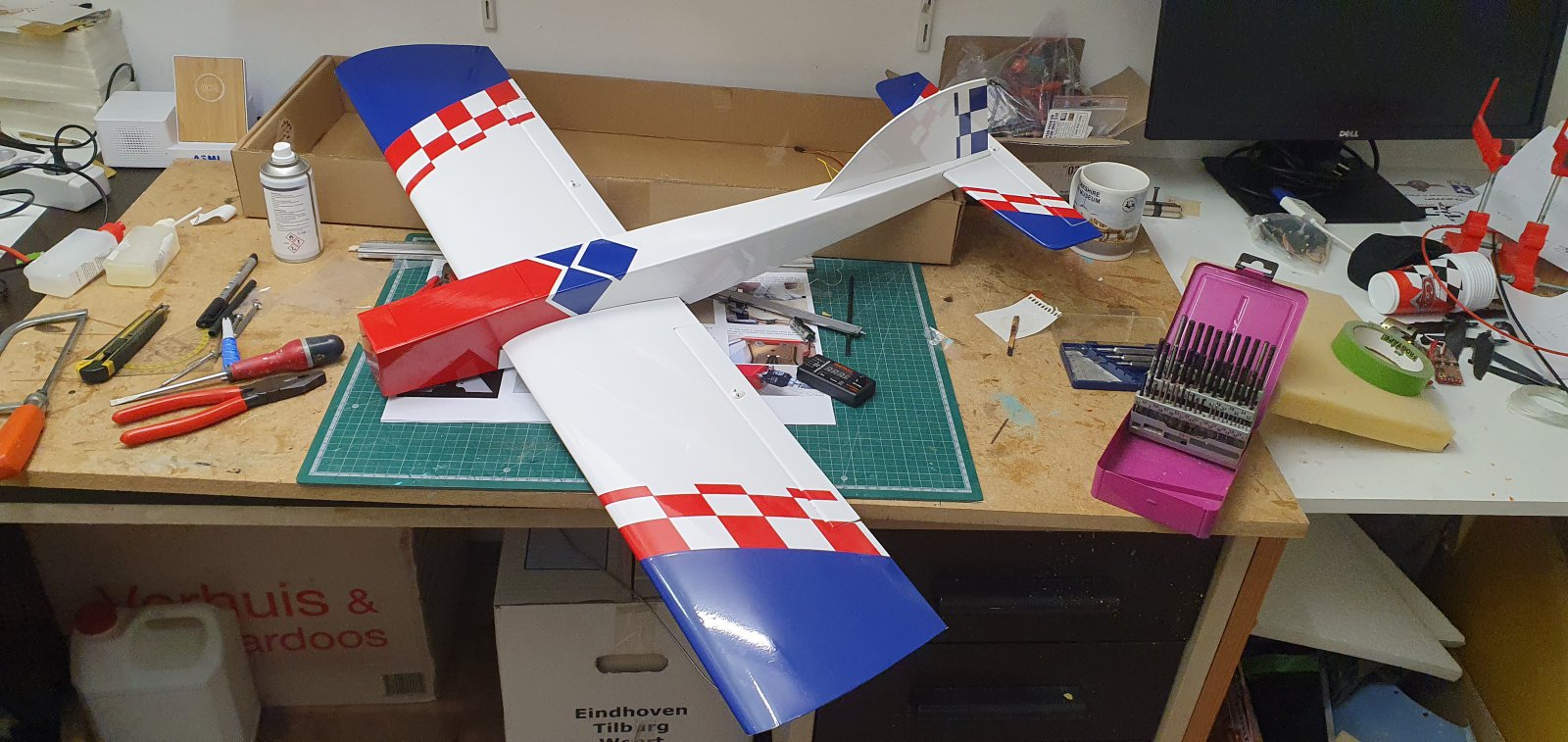

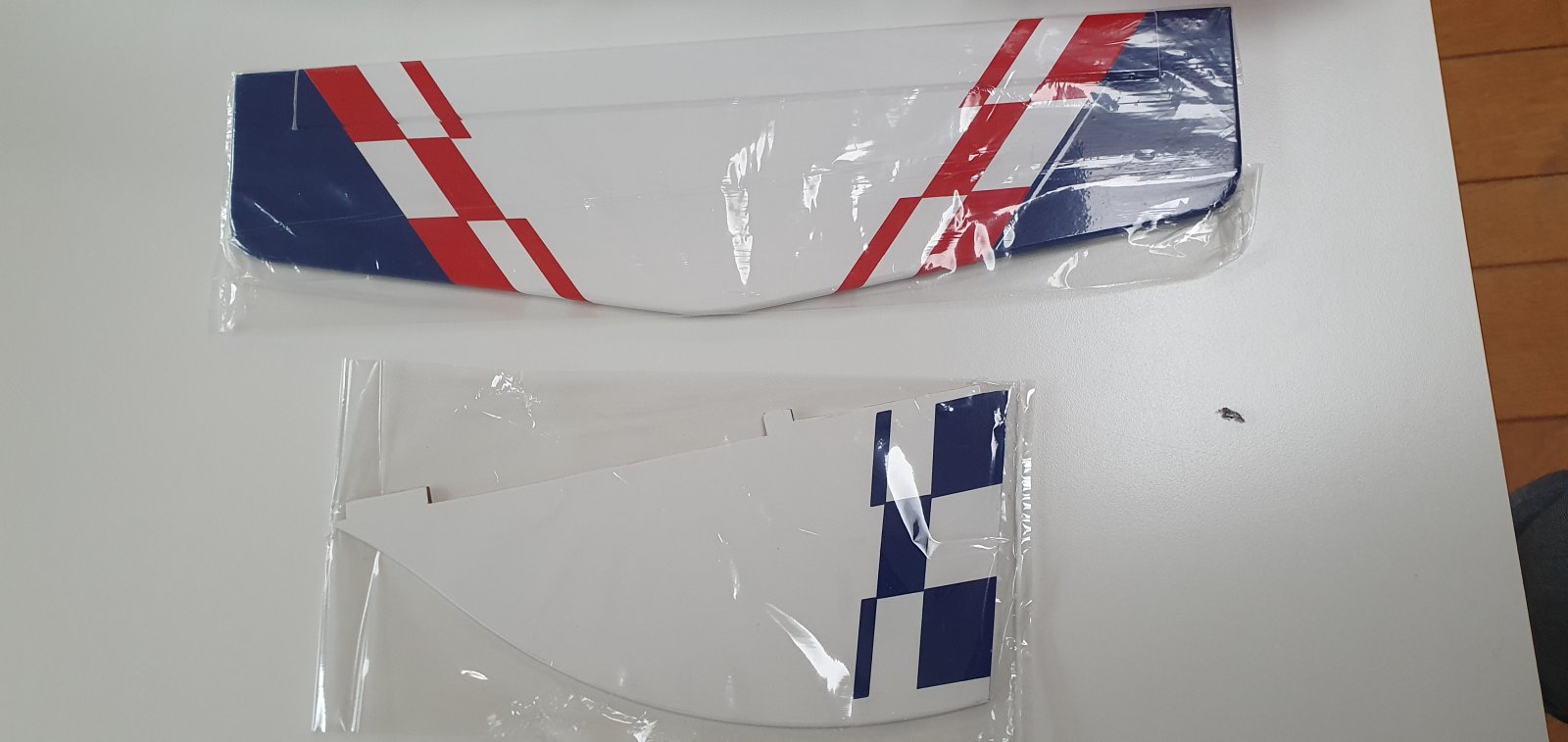

Verlijmen stabilo en kielvlak.
Eerst moet de folie van het stabilo.

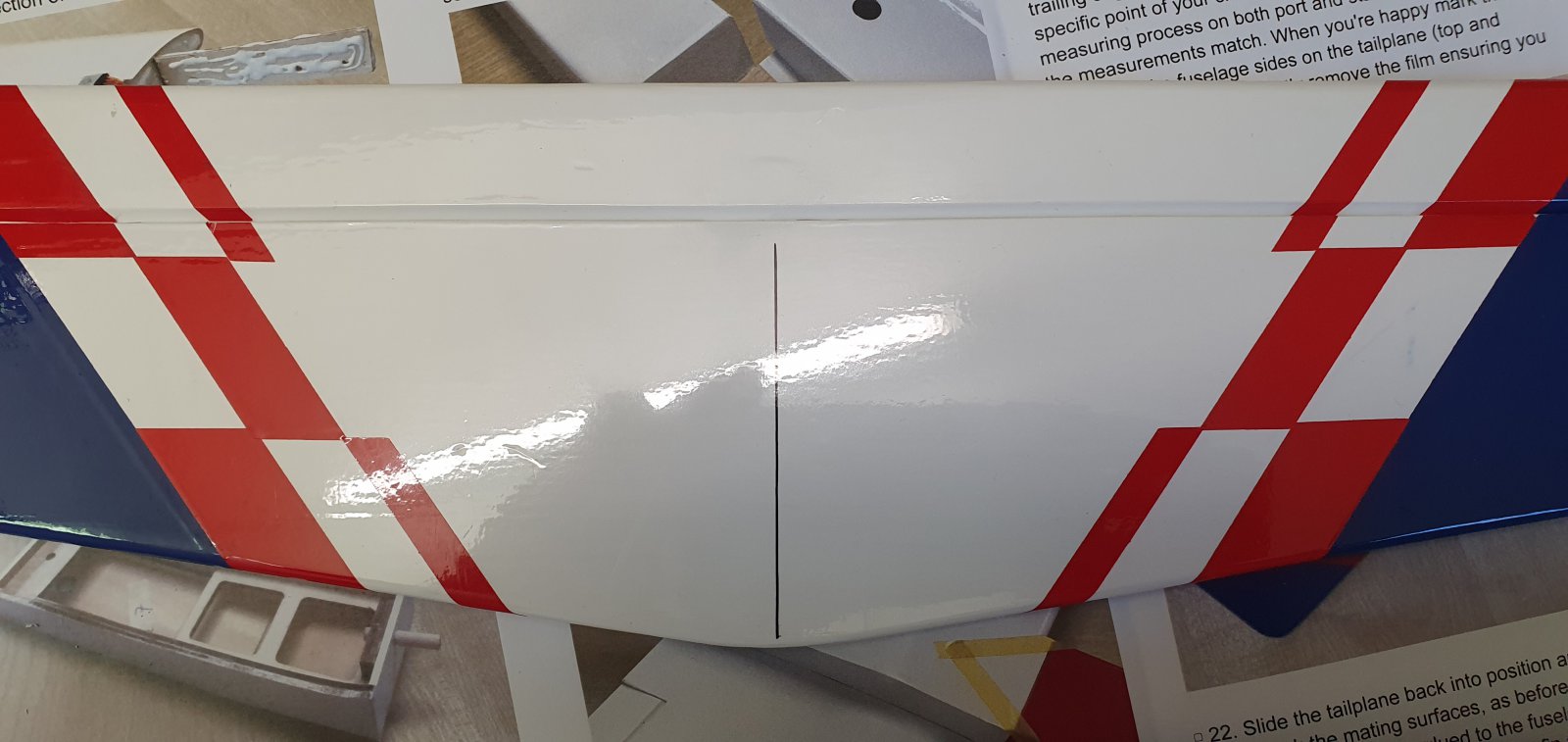

Met pen een streep op het midden zetten en uitlijnen op de romp, hij gaat er mooi klem in.
Folie insnijden langs de rompzijden en verwijderen.
Streepje.
Mooi uitgelijnd.
Daarna lijmen.
Voor het kielvlak de zelfde methode. Ik haal ook hier de folie van de romp, 3mm breed, om het kielvlak goed met 5min epoxy te verlijmen.
Eerst moet de folie van het stabilo.
Met pen een streep op het midden zetten en uitlijnen op de romp, hij gaat er mooi klem in.
Folie insnijden langs de rompzijden en verwijderen.
Streepje.
Mooi uitgelijnd.
Daarna lijmen.
Voor het kielvlak de zelfde methode. Ik haal ook hier de folie van de romp, 3mm breed, om het kielvlak goed met 5min epoxy te verlijmen.
Hoogteroer aansturing.

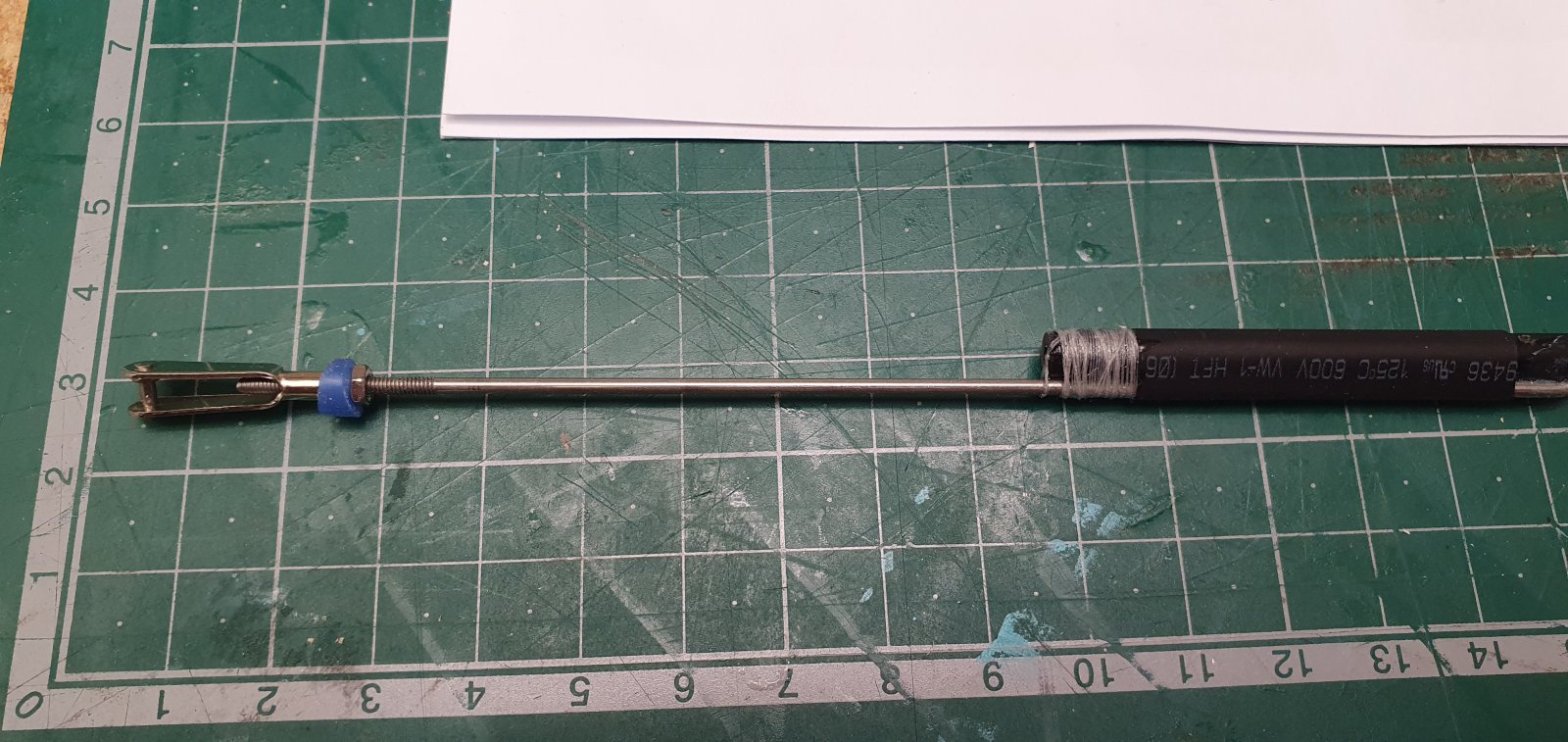

Er zit een mooie koolstof stang bij de kit, die erg ver moet worden ingekort. Hier worden staaldraaden aangezet met een 90 graden bochtje. Volgens beschrijving verlijmen met epoxy en dan lange krimpkous er over. Ik doe een korter stukje krimpkous en fixeer uiteinde met garen en CA. Ook op het 2mm gat flink wat CA en versneller. Het is mooier om het carbon langer te laten en stalen stukken wat korter.
Uiteinde klaar.
staal, erg zachte kwaliteit, op lengte volgens beschrijving.
servo houder, zelfde principe als ailerons. Moet een grotere uitsparing in voor de kabel.
Ik zet er nog een extra laagje triplex tegen.
Als alles op z,n plek zit en servo neutraal, de servoplank vastlijmen in de romp.

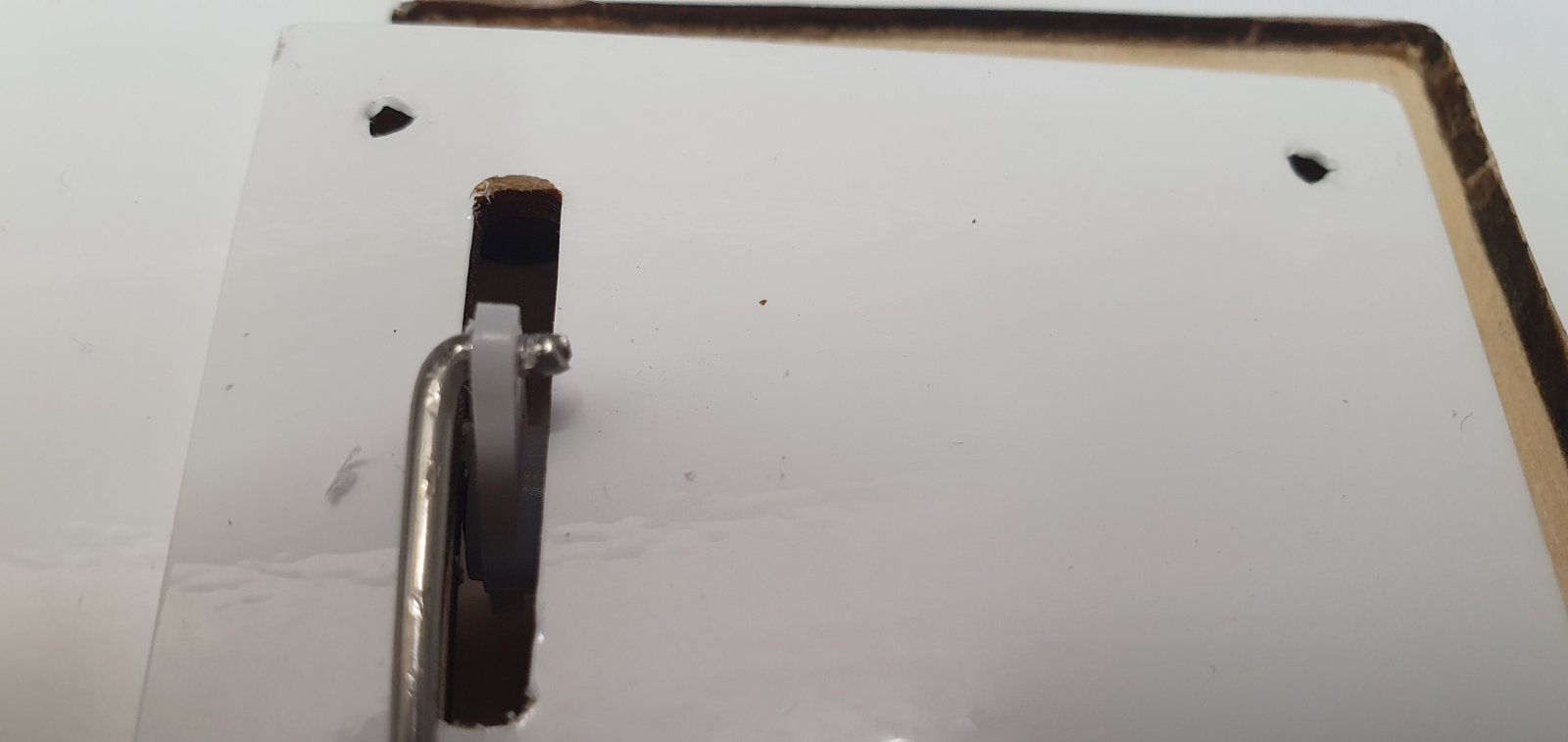

heveltje op de staart moet 1 gaatje worden ingekort om in de romp te passen.
Er zit een mooie koolstof stang bij de kit, die erg ver moet worden ingekort. Hier worden staaldraaden aangezet met een 90 graden bochtje. Volgens beschrijving verlijmen met epoxy en dan lange krimpkous er over. Ik doe een korter stukje krimpkous en fixeer uiteinde met garen en CA. Ook op het 2mm gat flink wat CA en versneller. Het is mooier om het carbon langer te laten en stalen stukken wat korter.
Uiteinde klaar.
Ik zet er nog een extra laagje triplex tegen.
Als alles op z,n plek zit en servo neutraal, de servoplank vastlijmen in de romp.
Laatst bewerkt:
De reglement verschillen komen voort uit regelmatige verbeteringen. Aan de Nederlandse kant nemen we de Engelse dingen over, en andersom soms ook maar niet altijd.. Net als alles zou ook dit beter kunnen..
Ik kreeg gisteren een pdf van de Engelse rules 2024.. daar staat de EK spanwijdte niet meer in..
Ik kreeg gisteren een pdf van de Engelse rules 2024.. daar staat de EK spanwijdte niet meer in..
En dan de motor er op. En keuze of draden boven of onder de romp in gaan. Volgens de beschrijving zit de esc naast de accu. Even passen....

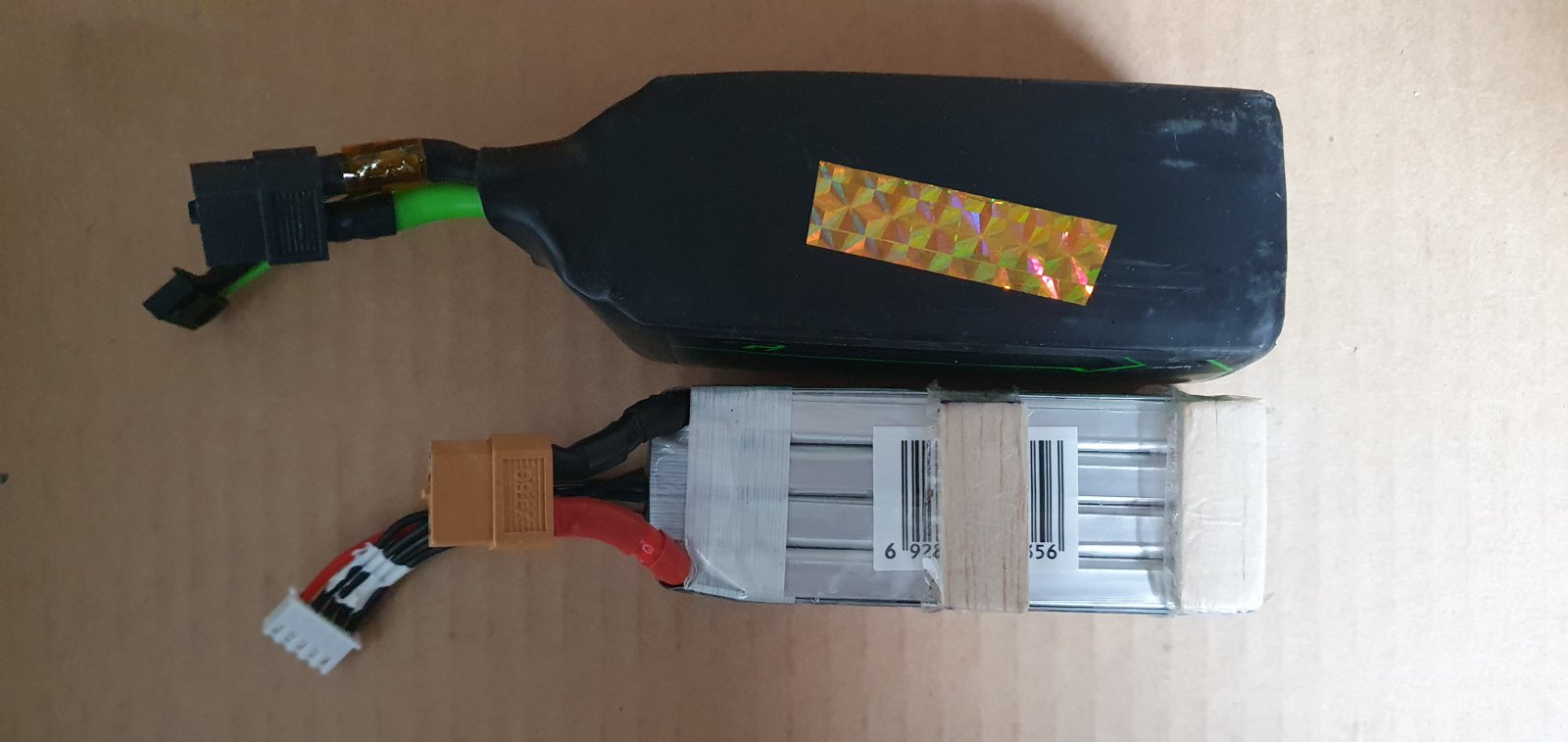

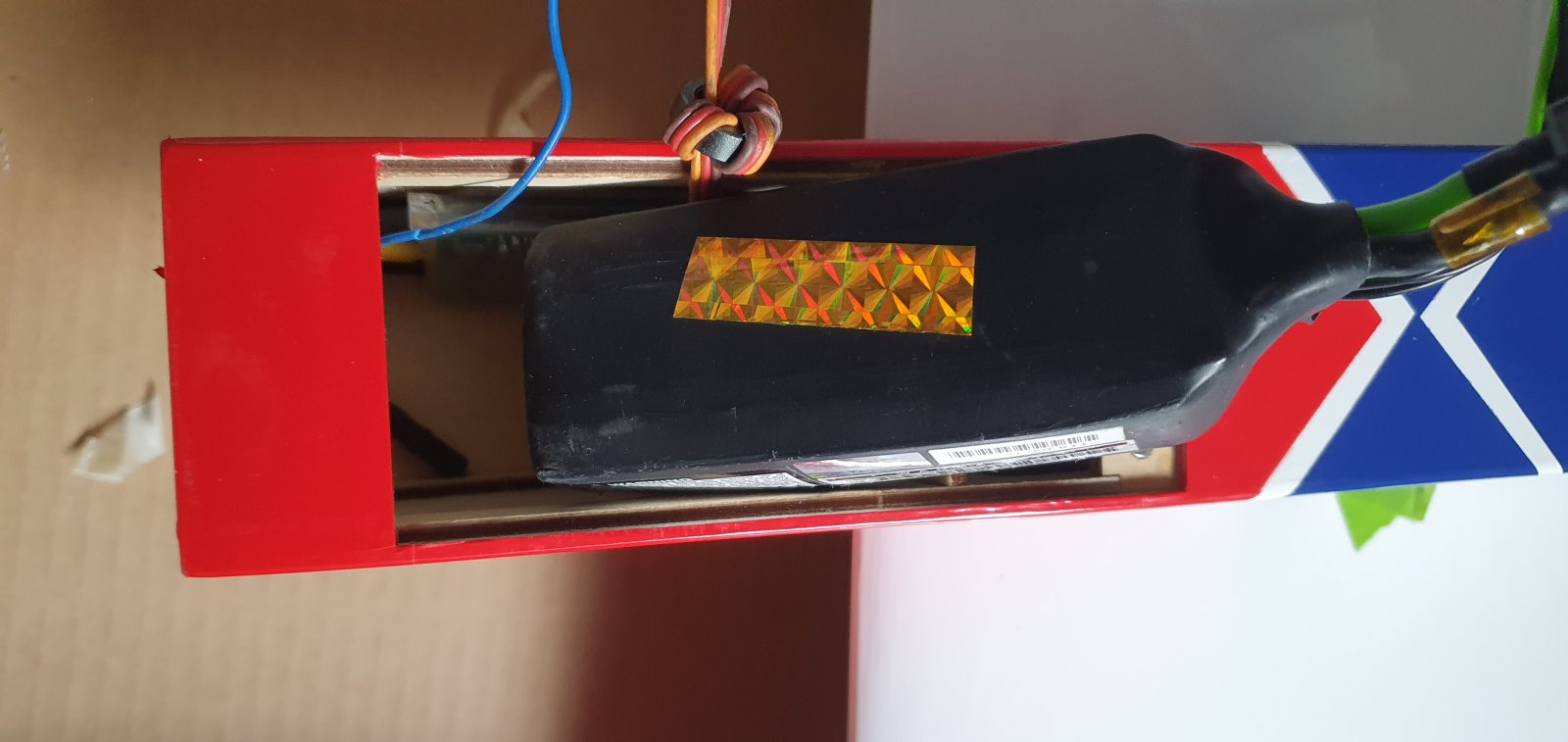

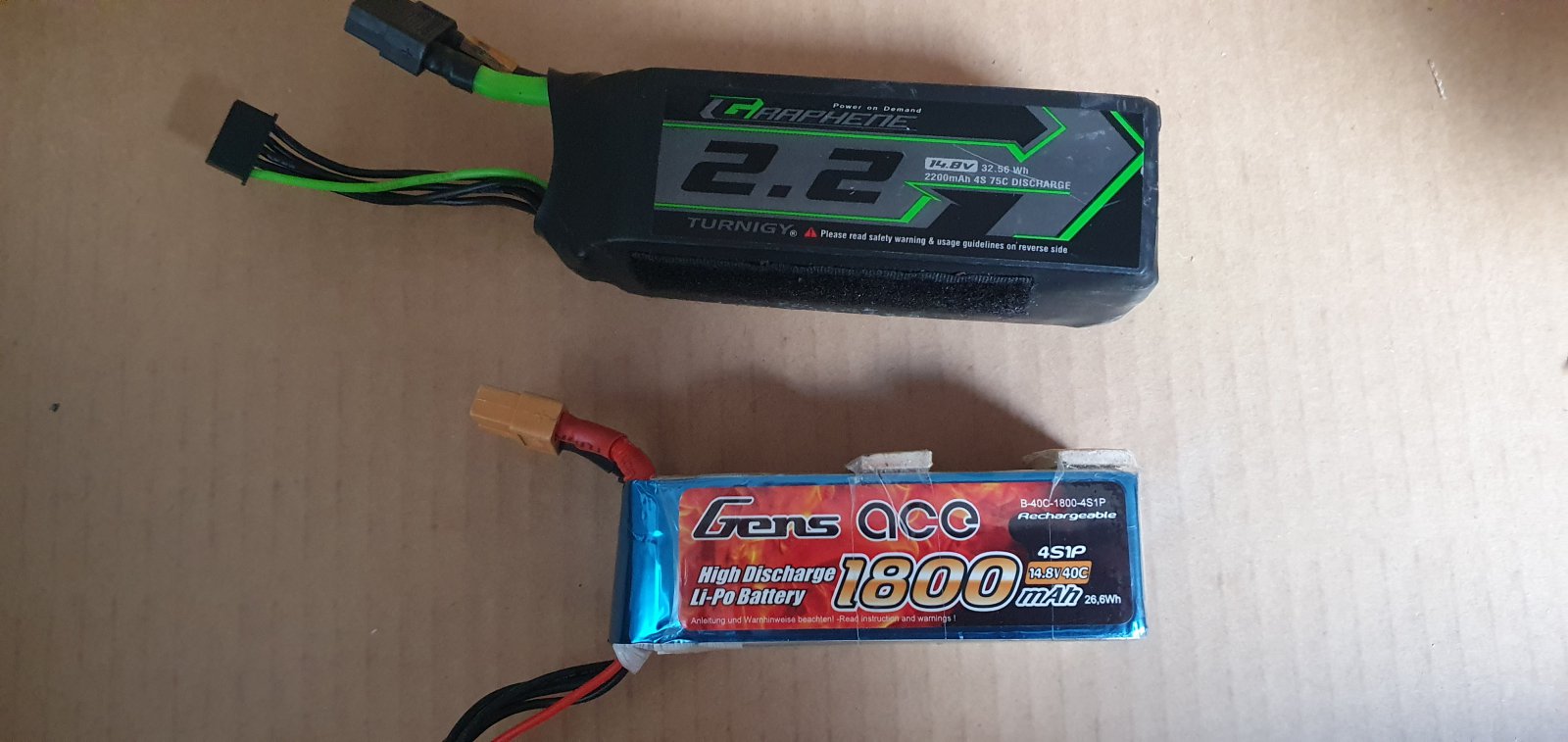

een mini 1800mAh accu 4s gaat mooi.
Maar mijn E2K accus zijn veel groter en al een beetje bol.
Dit gaat nooit passen met ESC ernaast.
Samen 55 mm dik, romp is 59mm, met triplex en balsa zijden...
De ESC moet onder de accu, met een bescherm plankje.
En de motor kabels dus onderlangs.
Maar mijn E2K accus zijn veel groter en al een beetje bol.
Dit gaat nooit passen met ESC ernaast.
Samen 55 mm dik, romp is 59mm, met triplex en balsa zijden...
De ESC moet onder de accu, met een bescherm plankje.
En de motor kabels dus onderlangs.
Bijlagen
Laatst bewerkt:

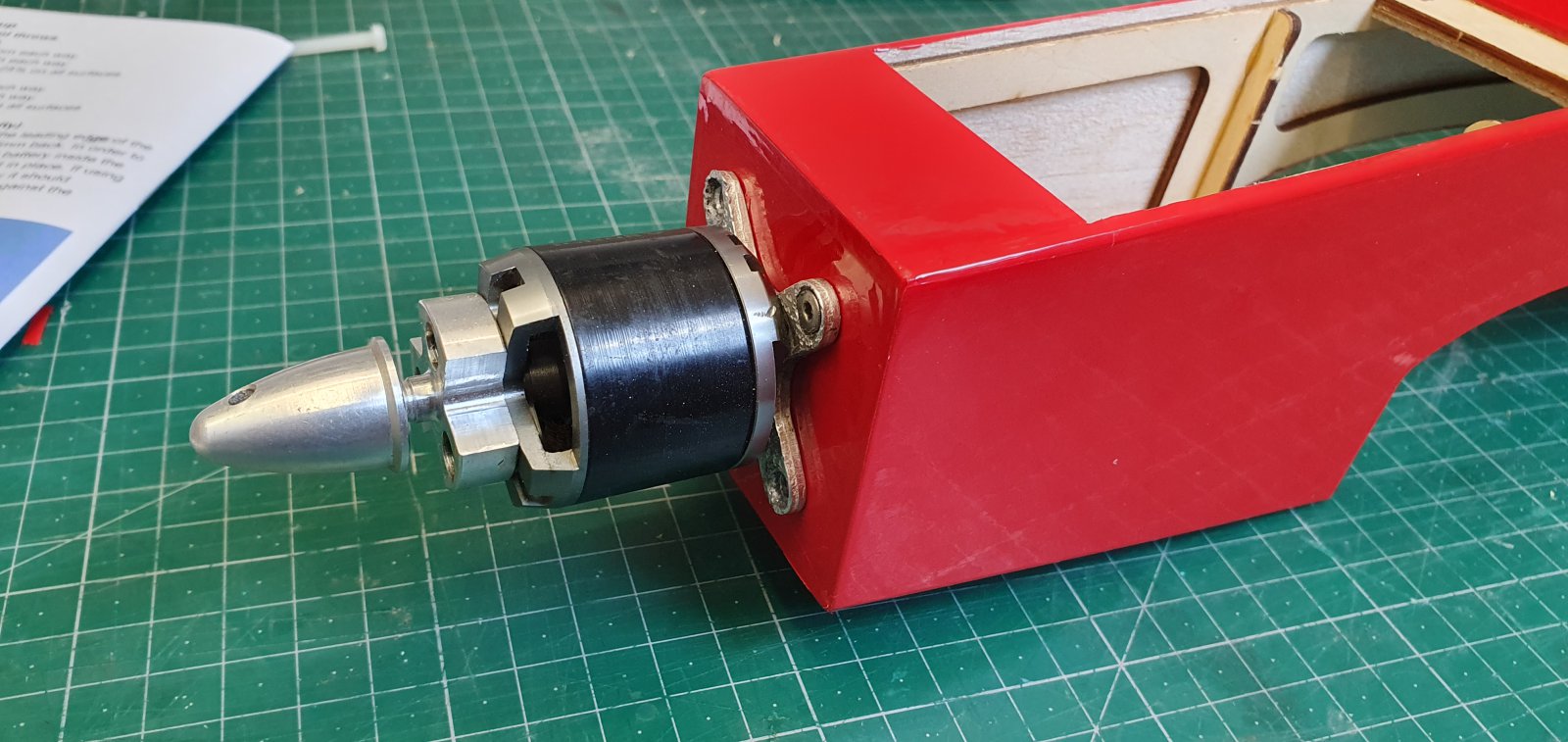

Motor montage, dat gaat snel, even folie wegsnijden, schroefjes er in.

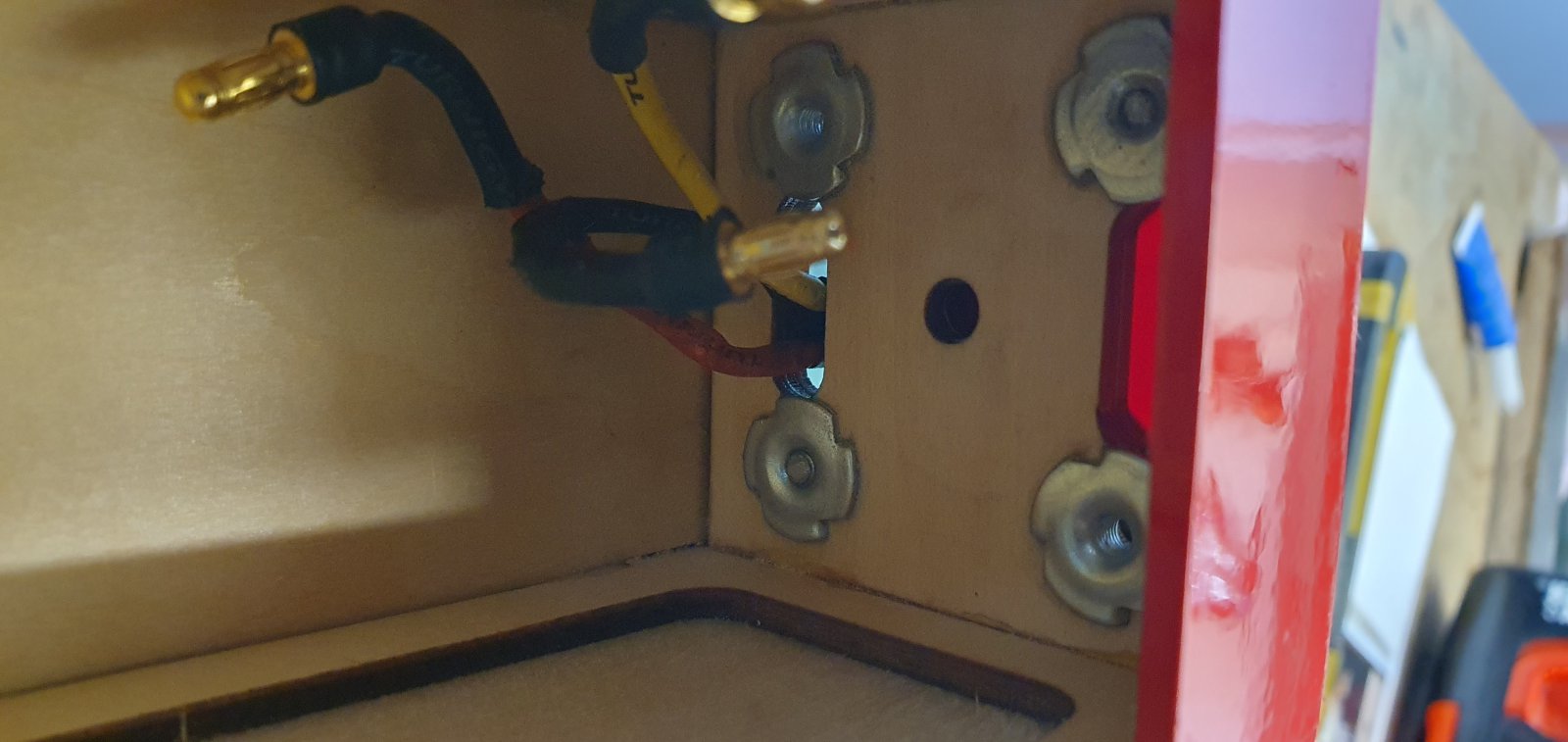

En van binnen.

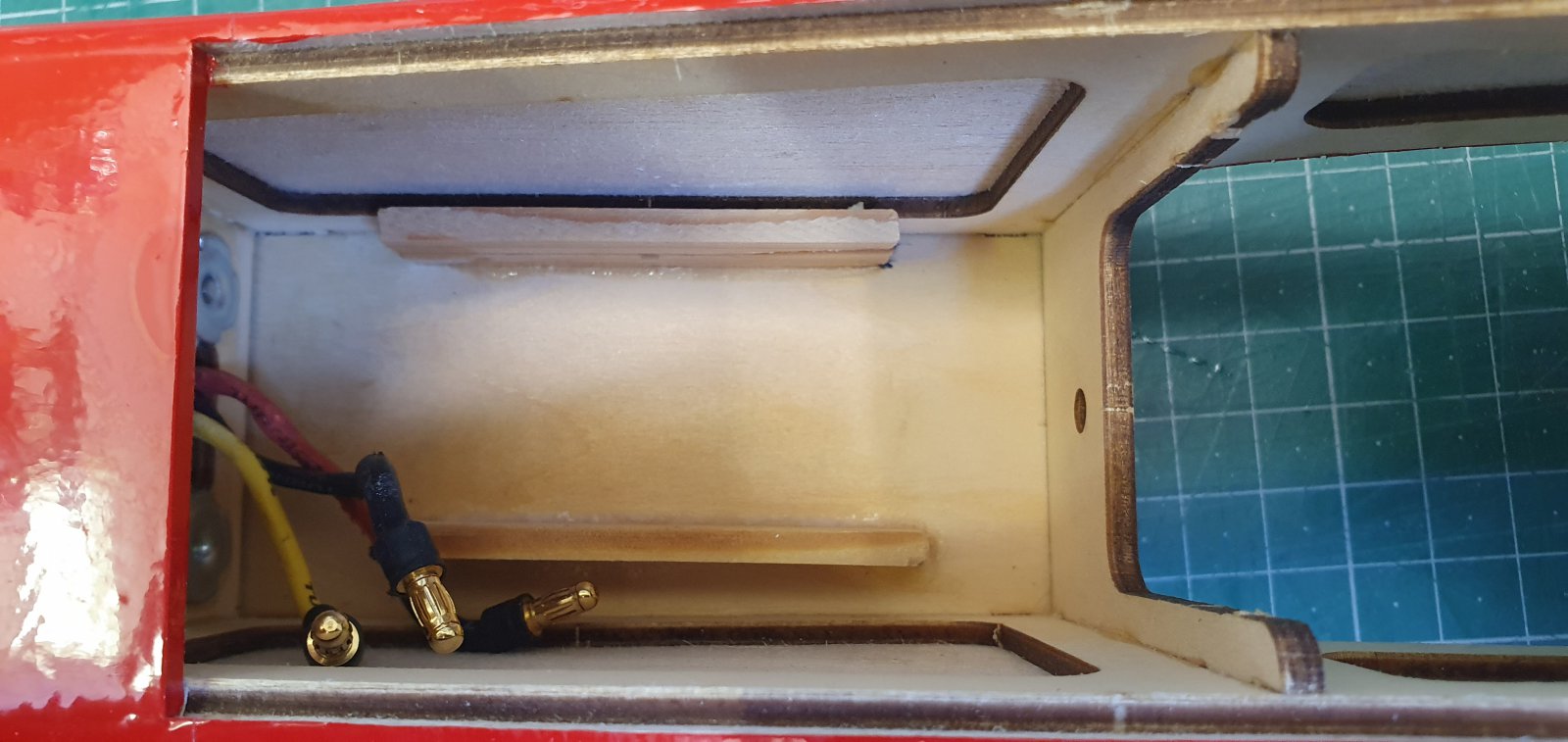

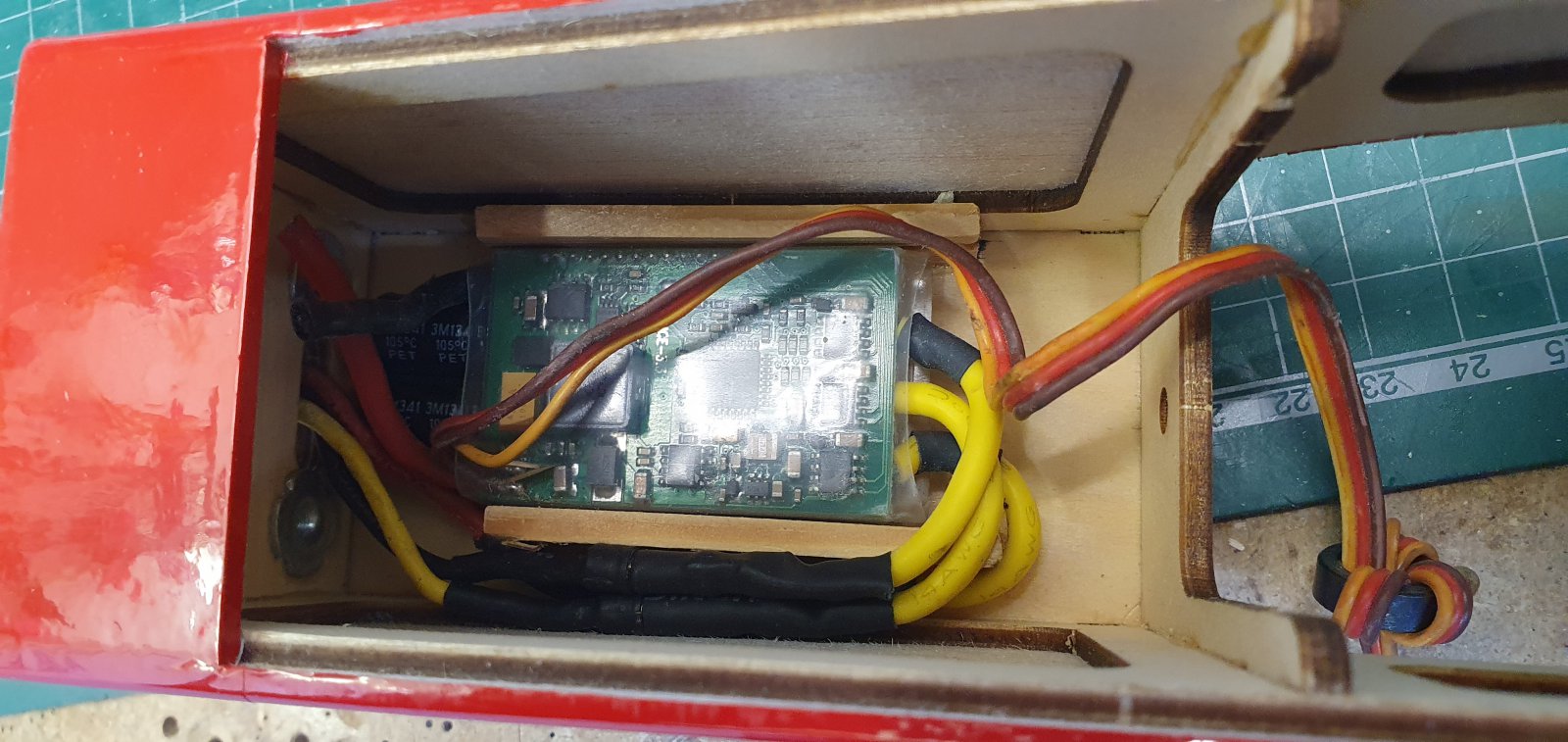

ESC op de bodem, tussen 2 steuntjes van 14 mm hoog
Strakke passing, 3 motor kabels past net.
bescherm plankje er los op.

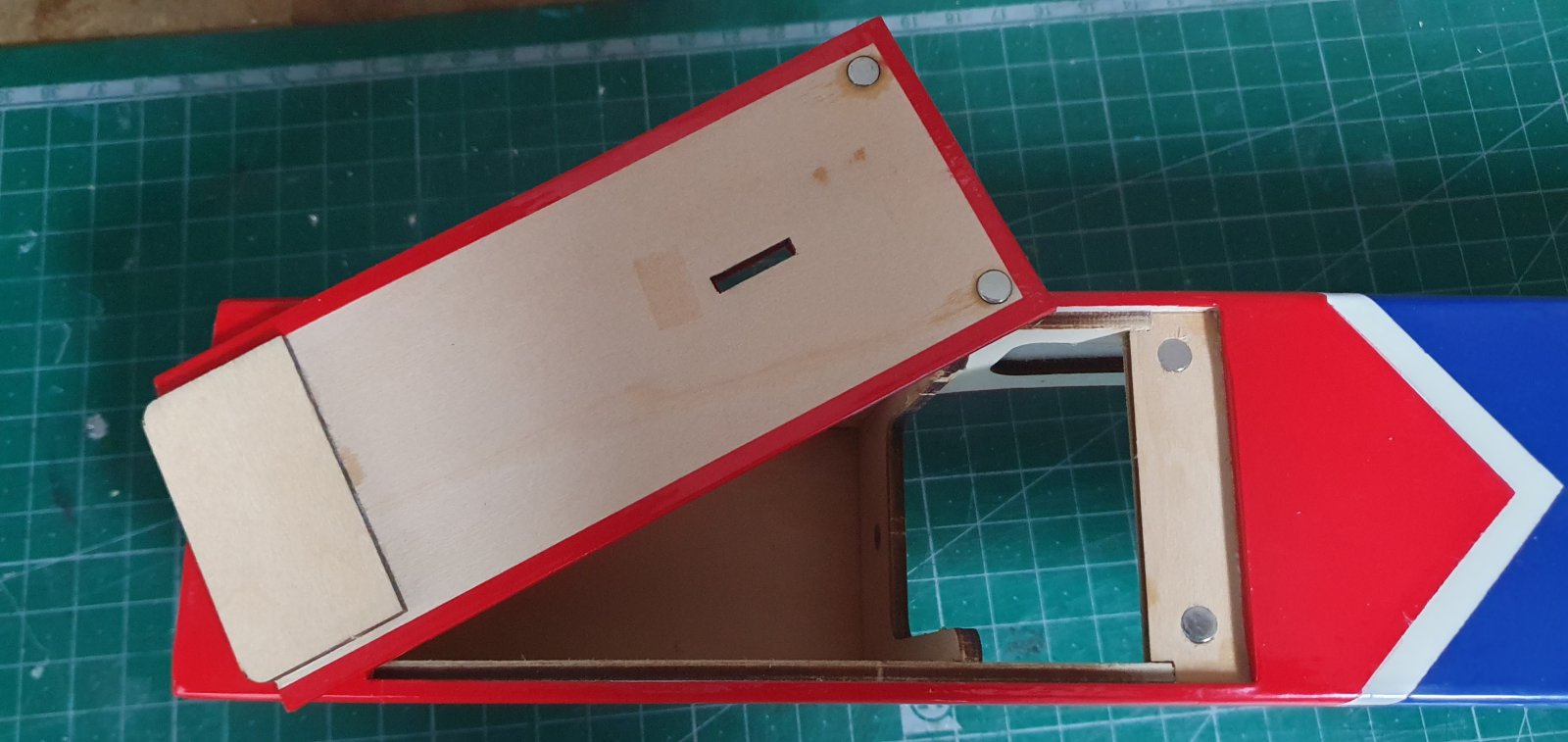

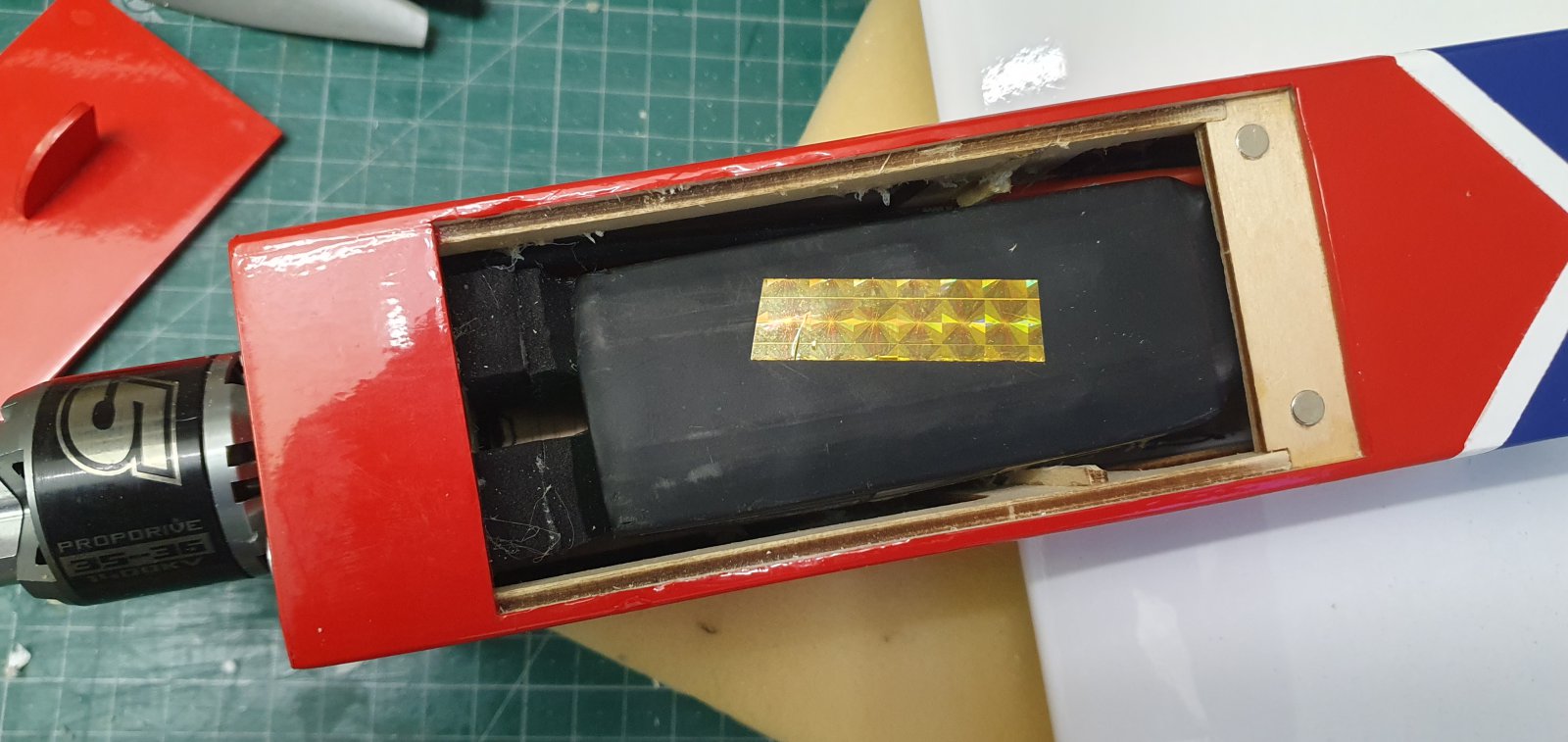

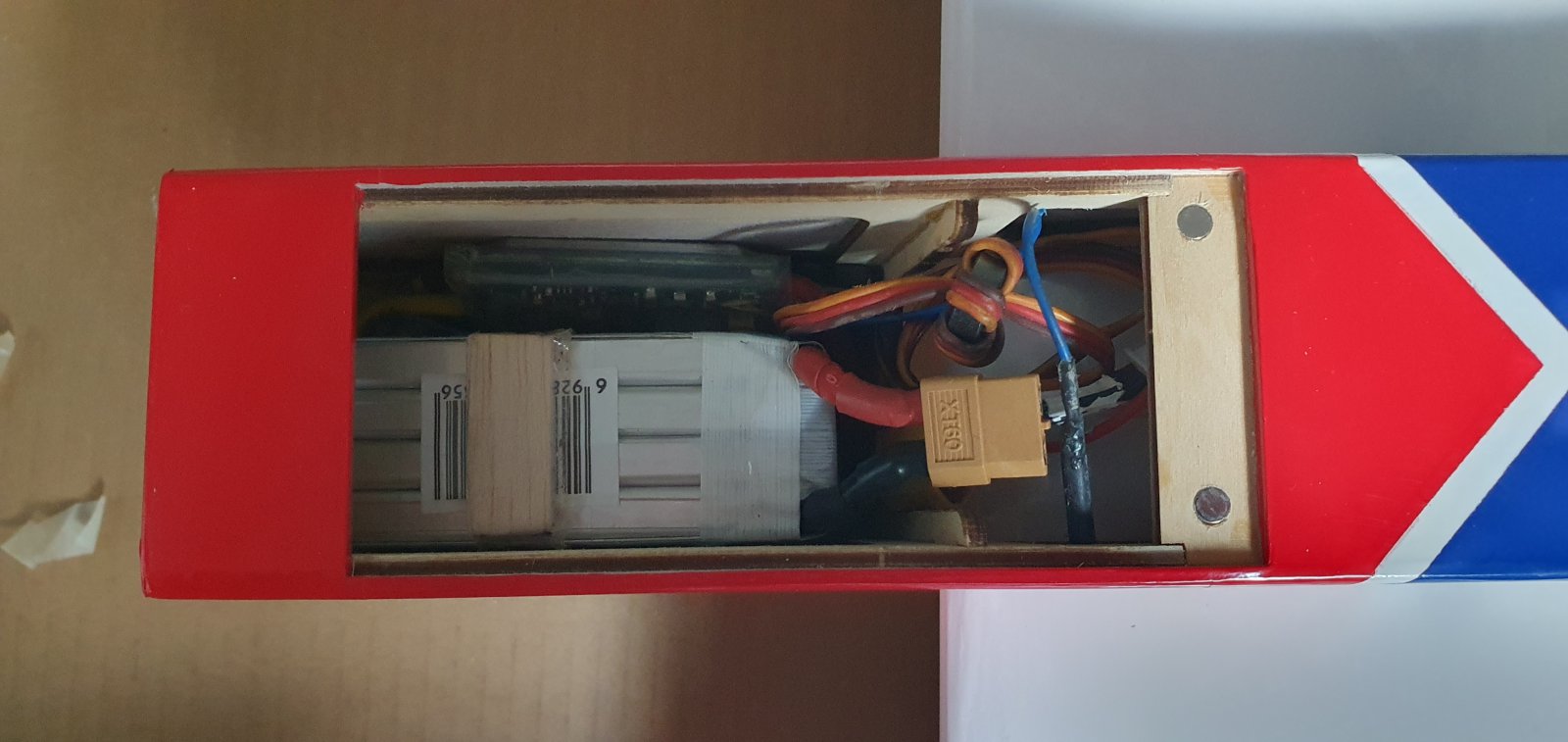

De accu moet ver naar achteren voor zwaartepunt ligging. Vleugel indekking moet er een stuk af. Lekker dremelen, helemaal tot de triplex hoofdligger !!!
En een lange kabel aan de ESC, lus tot achteraan. Voor aansluiten ging niet, luikje is best klein.
Het rompspant is vrijwel helemaal weggehaald met de dremel om de accu en kabels er in te krijgen..
Hier ligt de accu goed voor CG, klem tegen de vleugel ligger.
Aan de voorzijde opgesloten met 40mm dikke schuim blokken.
En van binnen.
ESC op de bodem, tussen 2 steuntjes van 14 mm hoog
Strakke passing, 3 motor kabels past net.
De accu moet ver naar achteren voor zwaartepunt ligging. Vleugel indekking moet er een stuk af. Lekker dremelen, helemaal tot de triplex hoofdligger !!!
En een lange kabel aan de ESC, lus tot achteraan. Voor aansluiten ging niet, luikje is best klein.
Het rompspant is vrijwel helemaal weggehaald met de dremel om de accu en kabels er in te krijgen..
Hier ligt de accu goed voor CG, klem tegen de vleugel ligger.
Aan de voorzijde opgesloten met 40mm dikke schuim blokken.
Laatst bewerkt:

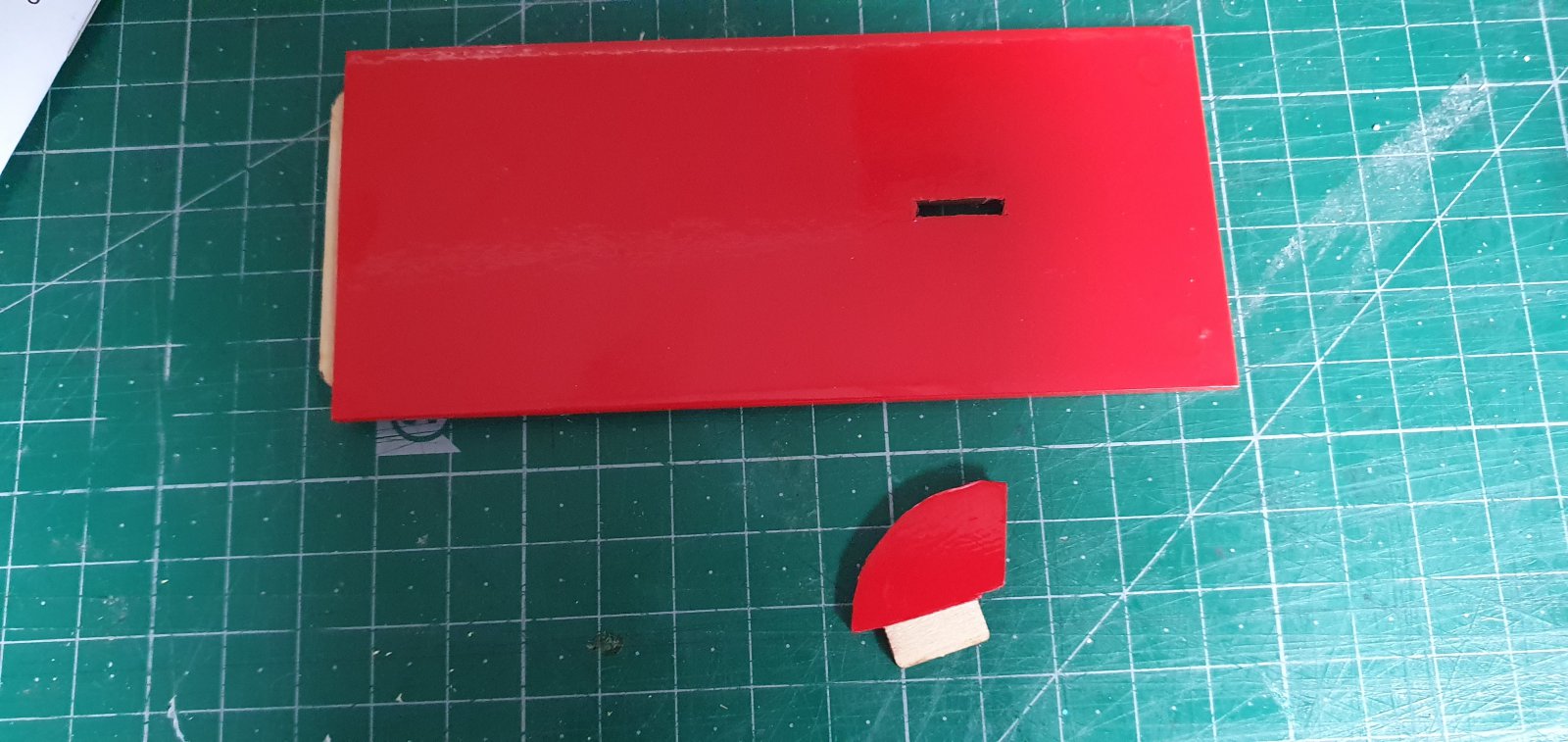

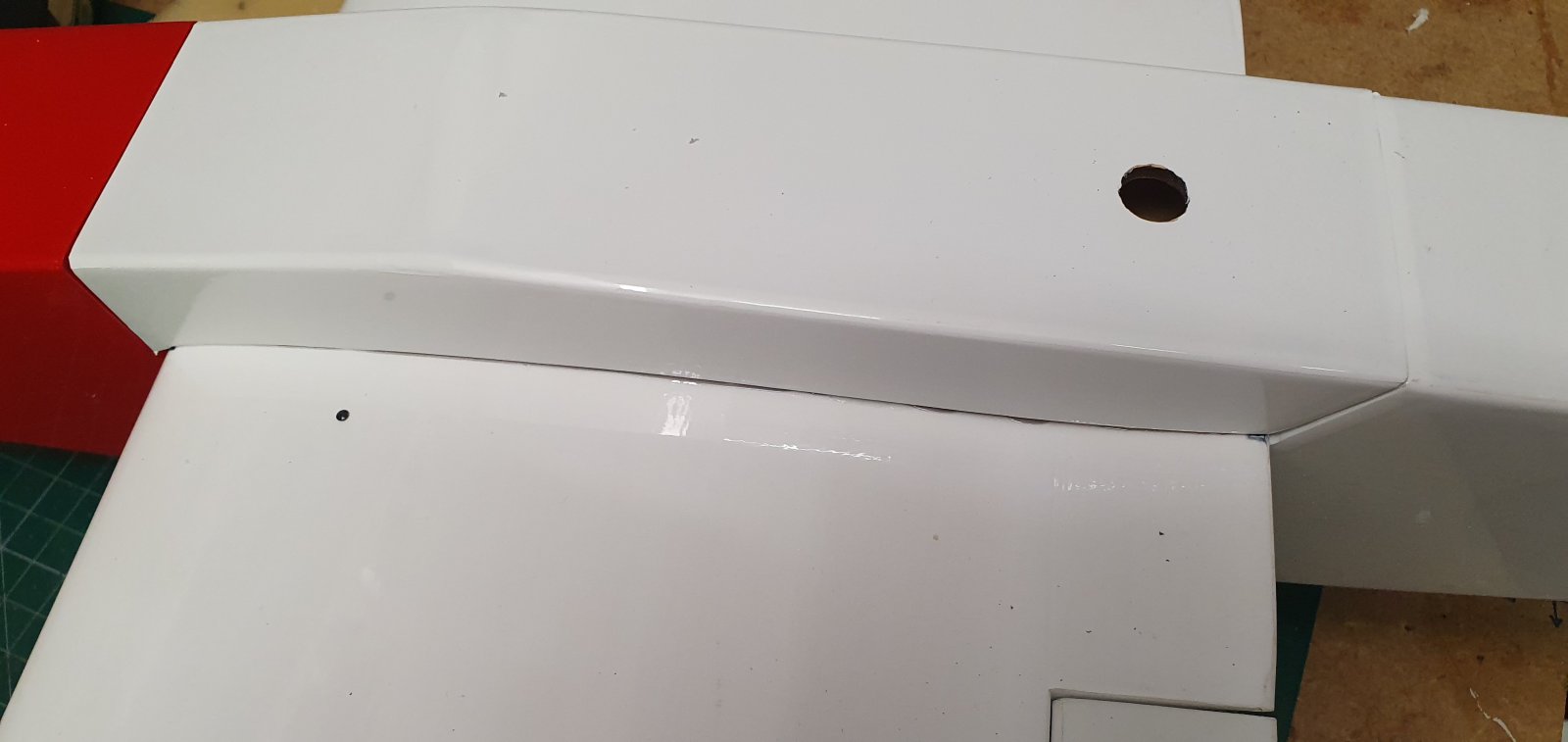

Laatste stapje, vleugel verlijmen met de Pan, bodem deksel. Met 5 min epoxy.
Goed uitmeten dat de vleugel in het midden zit en haaks op de romp.
De 4mm nylon bout heb ik flink ingekort, maar is lastig plaatsen door de holte van de pan. Je ziet ook nog een zwart stipje op de vleugel. Dat is de kop van een speld die op CG positie zit, 43mm van de voorlijst. Aan de andere kant zit er ook een. Kun je makkelijk voelen of CG goed ligt.

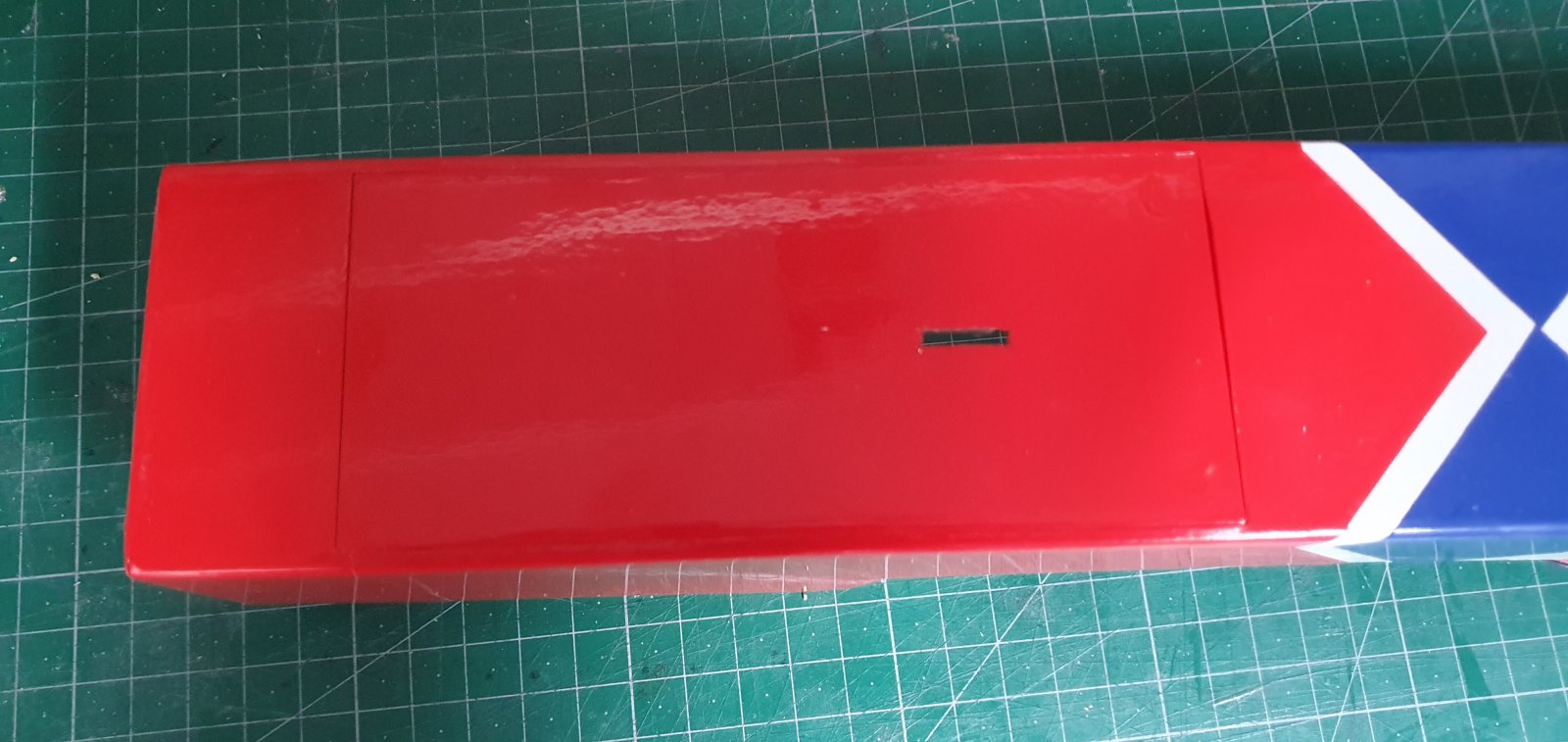

En nog een plaatje van luik vinnetje.
De kist is nu vrijwel af. Ontvanger er in en nog 2 ontbrekende motor schroefjes.
Hij is in 1 dag te bouwen, zelfs met de lastige accu en ESC inbouw.
Gewicht lijkt precies 1022 gram, met een hele dikke accu en zware servo,s.
Goed uitmeten dat de vleugel in het midden zit en haaks op de romp.
De 4mm nylon bout heb ik flink ingekort, maar is lastig plaatsen door de holte van de pan. Je ziet ook nog een zwart stipje op de vleugel. Dat is de kop van een speld die op CG positie zit, 43mm van de voorlijst. Aan de andere kant zit er ook een. Kun je makkelijk voelen of CG goed ligt.
En nog een plaatje van luik vinnetje.
De kist is nu vrijwel af. Ontvanger er in en nog 2 ontbrekende motor schroefjes.
Hij is in 1 dag te bouwen, zelfs met de lastige accu en ESC inbouw.
Gewicht lijkt precies 1022 gram, met een hele dikke accu en zware servo,s.
E2K is toch begrenst door regelaar, motor en prop?
180 km max?
Een dikke Calmato zou dan mee kunnen komen.
Even gewoon uit interesse.. wat is dan de uitdaging als je ook F5D gevlogen hebt dat bijna 2x zo hard gaat?
Ik heb zelf f5b gevlogen op redelijk niveau en daarnaast f5f, om de tijd te doden tijdens de f5b wedstrijden.
Maar F5F zag ik puur om de tijd te doden en niet als uitdaging.
Beide halen ze 250+ maar F5F was heel ontspannend.
GJ
180 km max?
Een dikke Calmato zou dan mee kunnen komen.
Even gewoon uit interesse.. wat is dan de uitdaging als je ook F5D gevlogen hebt dat bijna 2x zo hard gaat?
Ik heb zelf f5b gevlogen op redelijk niveau en daarnaast f5f, om de tijd te doden tijdens de f5b wedstrijden.
Maar F5F zag ik puur om de tijd te doden en niet als uitdaging.
Beide halen ze 250+ maar F5F was heel ontspannend.
GJ
Tja ik zit heel anders inelkaar wellicht. E2K vind ik ook heel leuk en uitdagend, misschien wel leuker dan F3E. Het is een stuk meer relaxed met betaalbaar spul close racen. Heb je dan een midair is het niet zo erg.
Qua vliegen is het net zo uitdagend. Je moet nog steeds heel strak om de palen, en dat is met 180 km/u ook zeer uitdagend. De hele F3E ploeg en ex F3D wereldkampioen werden niet eerste!
Met de harde wind kun je gebruik maken van het grondeffect, laag vliegen tegen de eind, en wat hoger terug. Dat is me maar 1 vlucht goed gelukt, met en 70.2 sec als resultaat. Kijk dat is nu genieten.
Verder is het gewoon heel gezellig. En ik vind het leuk om de pylon gemeenschap vooruit te helpen, met deelnemen, tijdwaarnemen, pylon jureren, kistjes testen etc.
Qua vliegen is het net zo uitdagend. Je moet nog steeds heel strak om de palen, en dat is met 180 km/u ook zeer uitdagend. De hele F3E ploeg en ex F3D wereldkampioen werden niet eerste!
Met de harde wind kun je gebruik maken van het grondeffect, laag vliegen tegen de eind, en wat hoger terug. Dat is me maar 1 vlucht goed gelukt, met en 70.2 sec als resultaat. Kijk dat is nu genieten.
Verder is het gewoon heel gezellig. En ik vind het leuk om de pylon gemeenschap vooruit te helpen, met deelnemen, tijdwaarnemen, pylon jureren, kistjes testen etc.
