Kawasaki ZX-RR 2006 motogp 6e update

modellmaker · 26 sep 2014

Hallo allemaal.

Nadat ik mijn Alfa Romeo had afgewerkt ben ik verder gegaan met het volgende model.
In dit geval een motorfiets, een Kawasaki ZX-RR motogp van 2006.
Het heeft even geduurd maar ik wilde een voorsprongetje hebben voordat ik met de eerste update zou komen.

Oke genoeg geschreven, hier zijn de eerste foto's.
Laat vooral weten wat jullie ervan vinden

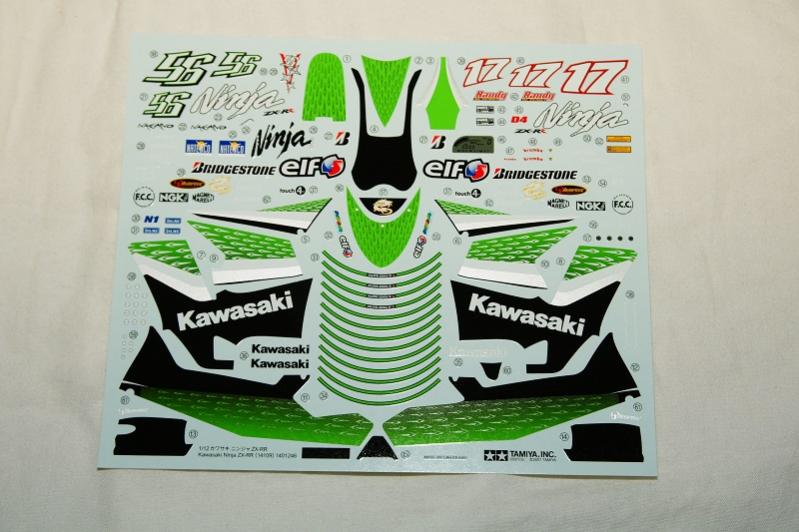

Allereerst de foto's van de doos en de inhoud.

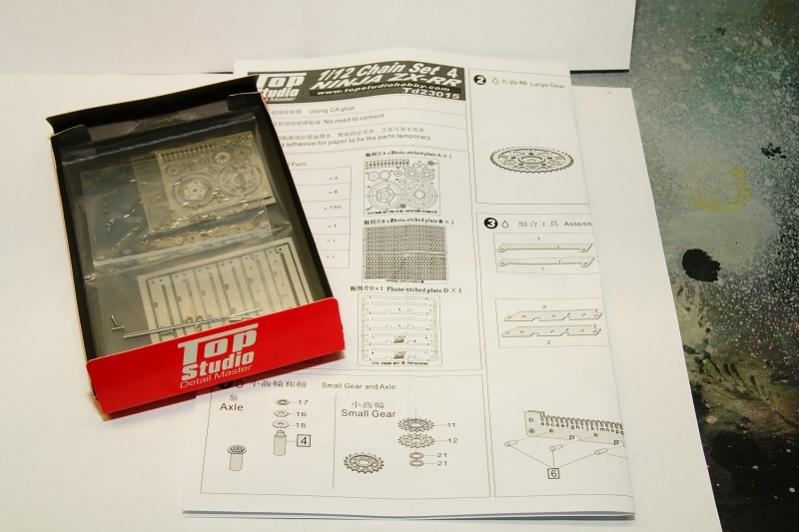

Daarnaast wil ik ook veel extra's gaan gebruiken, veel boutjes en PE en nog andere dingen.

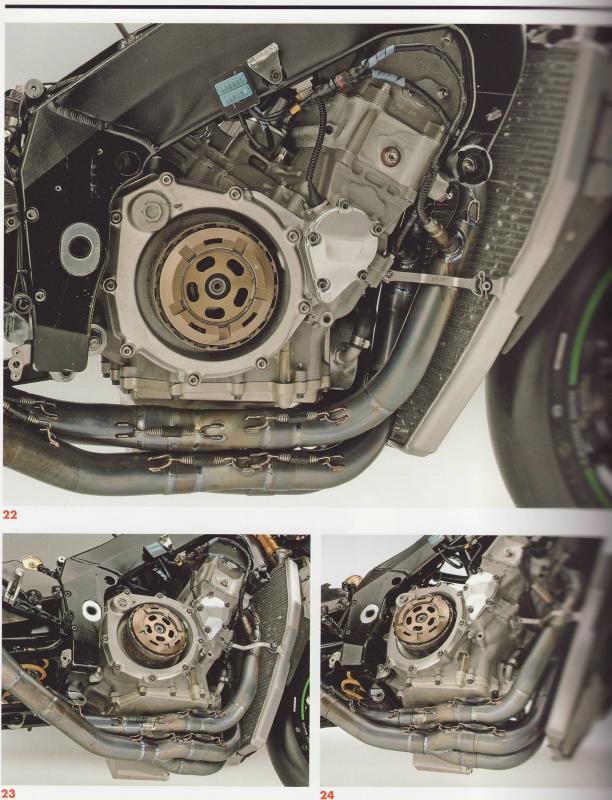

Als referentiefoto's zal ik gebruik gaan maken van een paar echte foto's die ik heb gekregen van een ''collega '' bouwer van het andere forum waar ik ook te vinden ben.

Toen ik dit model bestelde ben ik vergeten om de verf er ook bij te bestellen dus ben ik genoodzaakt om weer het spuitbusje te gaan gebruiken.

De eerste foto's hebben jullie nu gezien en ik wil aan de hand van de referentie foto's de motor zo natuurgetrouw nabouwen.
Daarnaast zal ik zelf nog het een en ander gaan veranderen omdat er een aantal punten op het model zitten wat ik niet mooi vind.
Maar goed dat zien jullie wel in een volgende update.
Voor nu moet dit het even zijn.

Graag tot een volgende keer.

modellmaker

RCjeffrey · 3 okt 2014

Ik ga dit verslag volgen,

Vind een kawasaki ninja wel echt gaaf, ik heb mijn vespa bravo ook kawa-groen gespoten, een tijd terug.

modellmaker · 4 okt 2014

Hallo allemaal,

Misschien iets eerder dan verwacht maar ik kan jullie de eerste echte update laten zien.

Allereerst heb ik een begin met het frame gemaakt.
Zoals jullie kunnen zien op de echte foto's zit er een andere steun op het frame dan op het model zit.
De steun op het model zal ik dan ook verwijderen en zelf een nieuwe gaan maken.

Steun op het model:

steun in het echt:

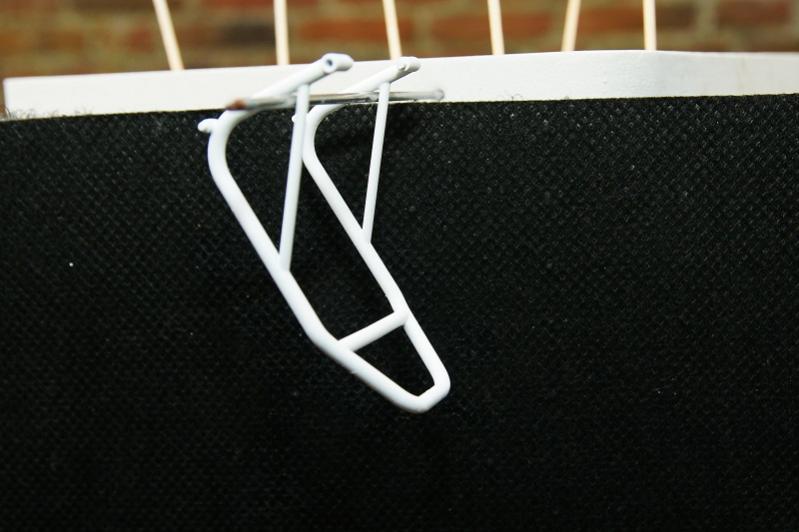

Zelf de nieuwe steuntjes gemaakt...

...daarna het frame aangepakt.
Zo moet het gaan worden.

weg!!

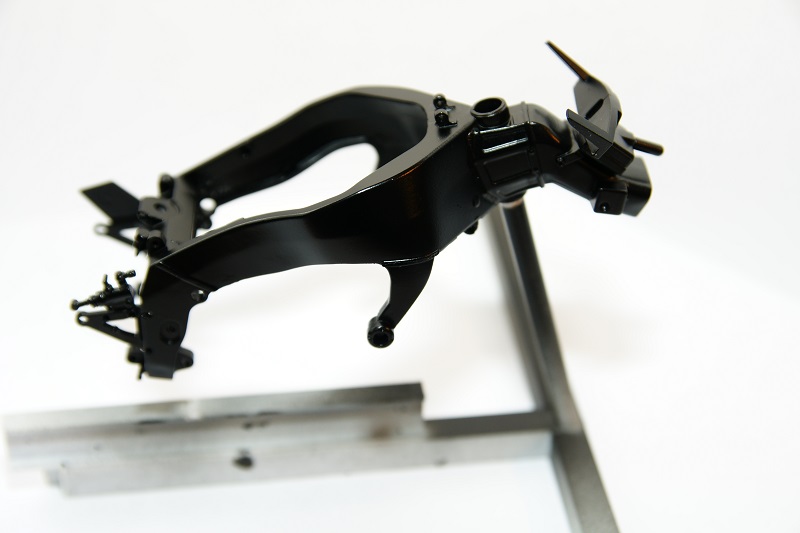

Frame daar afgewerkt en gespoten met zero-paint halfglans zwart, TS-29

De steuntjes zal ik als laatste gaan monteren als de kuipdelen ook klaar zijn.
Nu het frame klaar is wordt het tijd om een paar extra dingen toe te voegen.

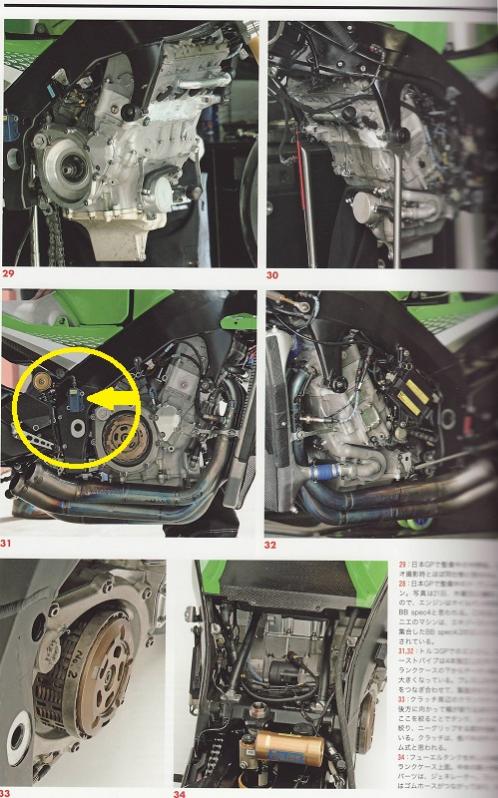

Op de foto van het origineel zien jullie een blauwe transponder zitten.

Dit wordt voor een deel gemaakt uit oud plastic,alleen de bovenste plaatje is uit een PE set.

Deze zal ik samen gaan maken met het andere onderdeel wat staat aangegeven op onderstaande foto.

Na veel geknutsel is dit het eindresultaat.
Hier goed te zien dat het plaatje uit een PE set komt. Deze moet alleen nog even geverfd worden.
Ook het zwarte blokje is klaar. Ik heb hier geen decals voor dus deze blijft mat zwart.

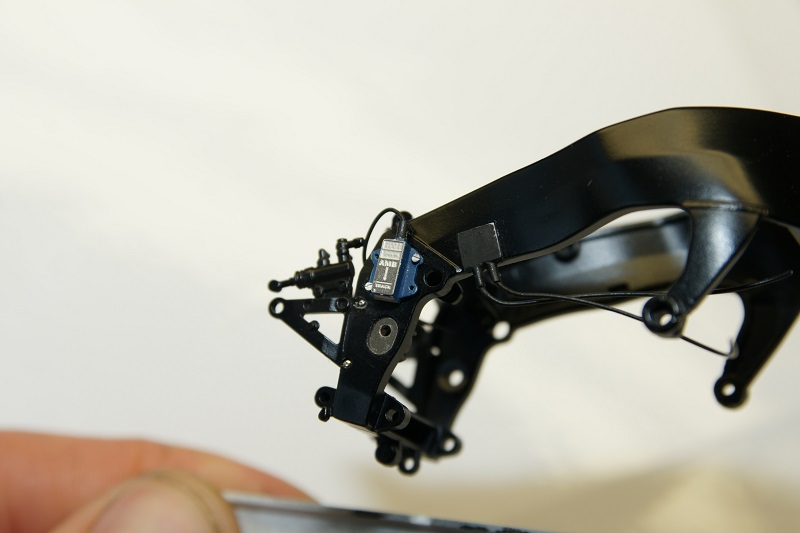

Ook nog een PE plaatje gemonteerd ter hoogte van de draaipunt achteras.

Inmiddels ook wat carbon decals aangebracht en een blanke lak laag aangebracht.

Nadat dit gedeelte klaar was ben ik verder gegaan met ook hier wat extra's aan te brengen.
Op de originele foto is te zien dat hier een heleboel sensoren, stekkers en kabels zitten.
Nu wil ik het ook wat realistischer maken dus ben begonnen met de groene en rode sensoren zoals in de cirkel staat.

Van scratch gemaakt...

...gat gemaakt...

...en sensor gemonteerd.

Daarna verder gegaan met de rode sensor, en ook deze uit '' afval '' materiaal gemaakt.

en zo klein is ie dan...

Daarna de rode ecu aan de rechter zijkant aangepakt.

In de kit zit een ecu met daaraan vast de bevestigingsbeugel...

Om het model toch wat echter te laten lijken wil ik een eigen bevestiging maken, dus eerst maar eens even de ecu kaal geschuurd.

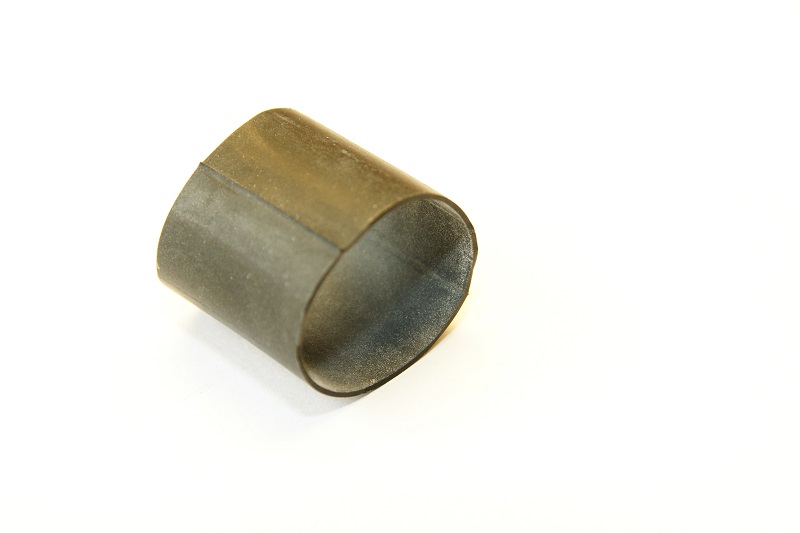

De '' beugel '' ga ik maken van een oude binnenkant van een fiets...

...heb hier een stukje van 1 mm breed afgesneden en de ecu in de primer gezet...

...in het rubber stripje twee gaatjes geprikt en twee klinknagels gemonteerd...

…stripje aan de voorzijde bevestigd...

...en de ecu gemonteerd...

...nu alleen nog de draden bevestigen en afwerken.

Gereed!!!

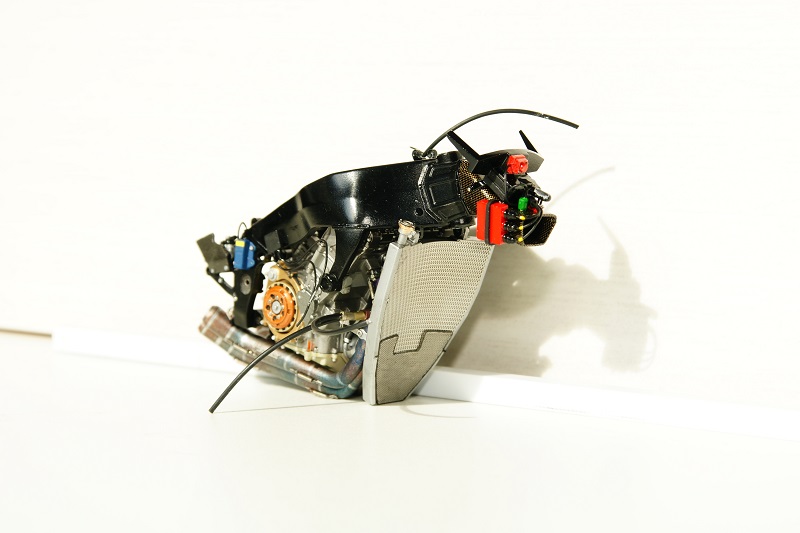

en dan ziet het er zo uit, remcilinder achter ook van wat kleur voorzien.

Als laatste nog 1 sensor gemaakt op de voorzijde.

en ziet er dan zo uit...

Voornu moet dit het weer even zijn.
Het begin is er, volgende keer de: MOTOR.

Tot een volgende update.

gr. modellmaker

M@rcel · 4 okt 2014

Groot oog voor zeer kleine details... Top!

Viperbooster · 18 okt 2014

Hoi Modellmaker,

Ik sta echt te kijken hoe mooi die wordt. Al die computertjes en draaitjes en sensoren. maakt hem nu al gelikt.
De motor heb ik dan ook geen twijfel over, dat moet dan minstens een plaatje worden. Ben dus erg benieuwd. Tot nu toe een top resultaat.

Wacht verder met ongeduld af. dus hup met de nieuwe update

Succes!!!

modellmaker · 18 okt 2014

Viperbooster zei:
Hoi Modellmaker,

Ik sta echt te kijken hoe mooi die wordt. Al die computertjes en draaitjes en sensoren. maakt hem nu al gelikt.
De motor heb ik dan ook geen twijfel over, dat moet dan minstens een plaatje worden. Ben dus erg benieuwd. Tot nu toe een top resultaat.

Wacht verder met ongeduld af. dus hup met de nieuwe update

Succes!!!

hahahaha
Je zult nog even geduld moeten hebben.
Ik denk nog ongeveer twee weken dan heb ik weer genoeg materiaal voor een nieuwe update.

modellmaker · 12 nov 2014

Hallo allemaal,

Het is tijd voor de tweede update.
De laatste tijd ben ik erg druk geweest waarbij een update er bij in geschoten was.
In deze update laat ik een deel van de motor zien en heb ik een begin met het uitlaatsysteem gemaakt.

MOTOR
Omdat ik ook boutjes wil gaan gebruiken heb ik een heleboel gaatjes van 0,5 mm geboord.

Er komt ook een oliepeil glaasje in dus moest het originele verdwijnen.

Na de voorbereidingen was het tijd om het blokje in elkaar te zetten en te voorzien van wat kleur.
Dit is het resultaat

De oliekoeler gemonteerd

Het carter krijgt een andere kleur.

ook weer klaar.

Eerst begonnen aan de linkerzijde met diverse delen aan te brengen.
Wat is de PE onderdeeltje kwetsbaar zeg!!

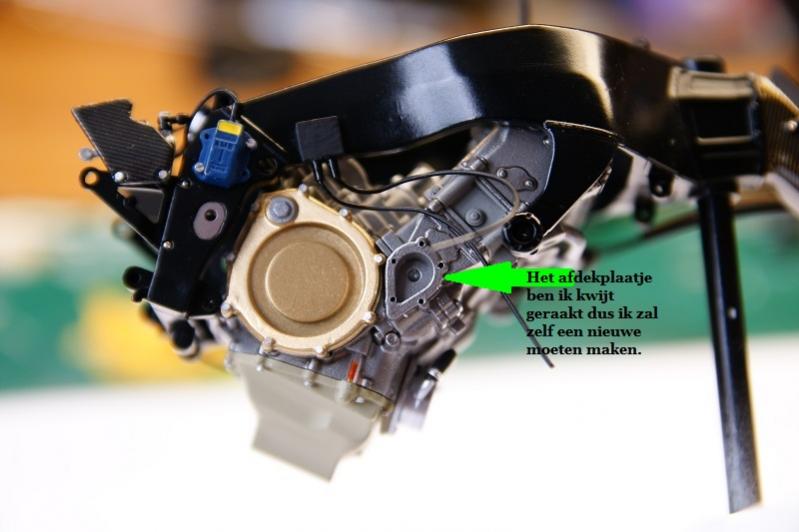

Kleppendeksel is ook klaar nadat ik deze had gespoten en wat kleine boutjes had toegevoegd.

Daarna aan de rechterzijde het koppelingshuis gemonteerd.
en het blok gevuld met motorolie.

Voor de koppeling zelf gebruikte ik het voorbeeld voor de kleur.

Dit is het eindresultaat.

Nu is het tijd om het blok in het frame te gaan hangen en verder af te werken.

En als laatste in deze update heb ik de koppeling gemonteerd.

UITLAATSYSTEM
volgende update...

Voornu moet dit het even zijn.
Ik zal proberen om niet weer zo lang op mij te laten wachten en iets eerder de volgende update te plaatsen.
In de volgende update zal ik het uitlaatsysteem laten zien.
Waar ik trouwens best veel werk aan heb gehad omdat ik een aantal dingen zelf heb gemaakt en aangepast.

Laat vooral weten wat jullie ervan vinden en tot de volgende keer.

gr. modellmaker

Viperbooster · 23 nov 2014

Hoi Modellmaker!!!

Ik sta er van te kijken hoe mooi een Ninja in eens kan zijn.
al kopjes weg schuren en dan van die micro schroefjes monteren, dat staat best stoer en realistisch. zal eraan denken omdat bij de volgende bouwprojecten misschien ook te doen.
Ook wat gaaf is, is het olie indicator. Ik herken dat van me Aprillia. mijn GPZ had idd een glaasje. wat is de maat van het slangtje??
Laat je die kabels van de rode computer naast de air intake gewoon het frame in lopen of is het ook weer op een ander computertje aangesloten?

Veder dikke prima en kijk idd ook weer uit na de volgende update.

Heel veel plezier en succes.

Benny!!:-D

eddd · 26 nov 2014

Dit is echt bizar,lijkt net echt man (en ja..... ook motorrijder,plus een oomzeggert die een motorzaak heeft dus ......weet een beetje wat ik zeg)

Ed

modellmaker · 27 nov 2014

Hallo allemaal,

Hierbij een kleine update.
Het betreft het eerste deel van het uitlaatsysteem, hierin laat ik zien hoe het uitlaatsysteem tot stand is gekomen.
In de volgende update zal ik de uitlaat gaan spuiten,verkleuring gaan aanbrengen en accessoires gaan monteren.

Het uitlaatsysteem is behoorlijk basis.
Er zitten geen flenzen aan, de montagepunten voor lambdasondes zitten er wel maar de sondes zelf ontbreken.(iets wat normaal is overigens, deze zitten nooit in een kit volgens mij) en er zitten geen uitlaatveren bij.

Deze drie dingen zal ik zelf dan ook gaan toevoegen, behalve de veren die heb ik besteld.

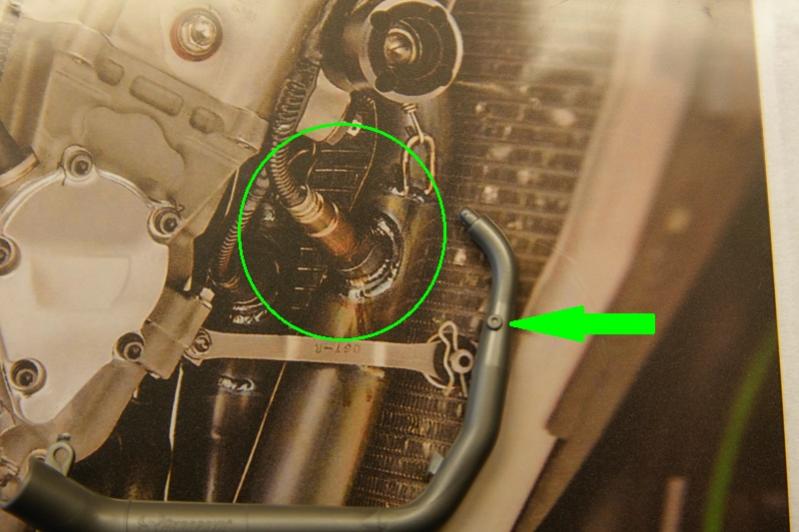

In onderstaand foto zien jullie wat ik allemaal ga toevoegen.

De lambdasondes.
Ik zal gaan proberen om deze zo goed mogelijk na te gaan maken.

Eerst maar eens kijken wat voor onderdelen ik heb voor het uitlaatsysteem.

Ik heb alleen de veren besteld, de rest is eigen fabricage.

Om te beginnen eerst maar eens de delen in elkaar gezet...

...nadat dit was gebeurd kon ik gaan beginnen om de extra's te gaan maken.

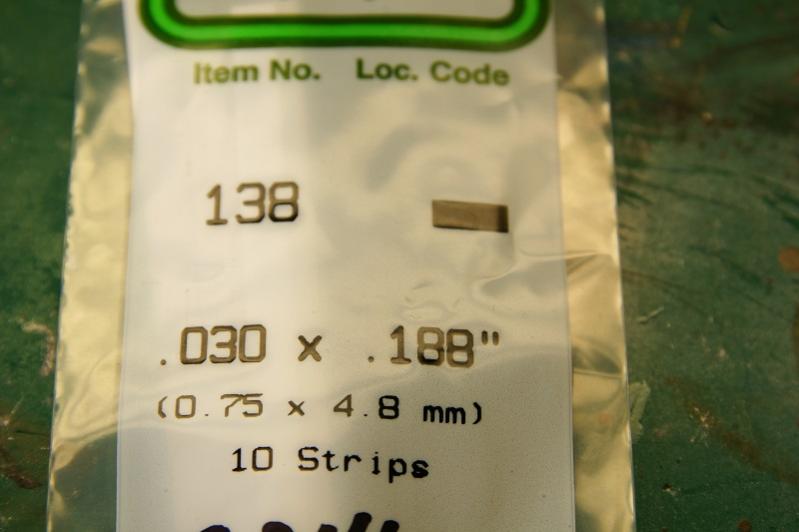

Ben begonnen met de flenzen, heb daarvoor wat styreen gebruikt.

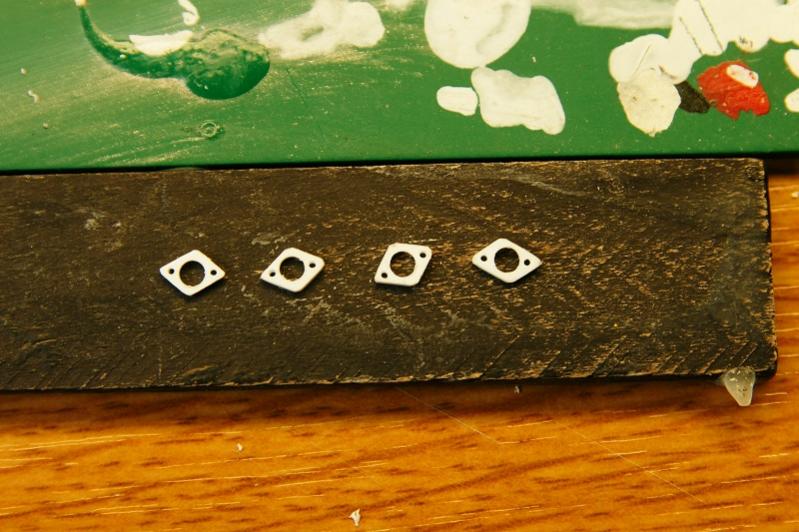

De ''basis'' flenzen zijn klaar...

...ff kijken hoe het staat...

...daarna begonnen met het aftekenen van de plaats voor de gaten van de uitlaatbuizen...

...zo die zijn klaar...

en natuurlijk even passen en meten...

...en met alle buizen gemonteerd.

Deel 1 is klaar, nu moeten er nog een paar boutje doorheen.
Dus de flenzen er weer afgehaald en gaatjes van 0,5 mm geboord voor de M6 boutjes.

Ik had geen ruimte om dit te verprutsen omdat dit de enige 4 flenzen zijn die ik heb. En gelukkig is het goed gegaan.

Boutjes gemonteerd...

Nu de flenzen klaar zijn ben ik verder gegaan met de uitlaatpijpen in kleur te spuiten.

Ik hoefde er niet meer mee te werken dus heb ik ze eerst in grijze primer gespoten en daarna zwart.
De reden van zwart is omdat ik daarna een laagje chrome van Alclad ga spuiten en zwart de beste onderkleur is hiervoor.

Eerst in primer...

...daarna zwart glans...

...en als laatste een mooie laag chrome van Alclad.

Nadat dit allemaal droog en uitgehard was heb ik de gaatjes voor de lambdasondes geboord en de uitlaat afgeplakt voor de verkleuring...

Voornu moet dit het weer even zijn
Of het gelukt is met de verkleuring zien jullie in een volgende update.

Tot dan.

Gr

modellmaker

Viperbooster · 9 dec 2014

Hoi,

Ziet er netjes uit hoor. uitlaat ringen zien er lijp uit.
De grome pijpen zien er goed uit, ben benieuwd hoe de verkleuring er uit gaan zien.

Motor ziet er nu al tip top uit!!

Succes verder. zal je blijven volgen!! :thumbsup:

modellmaker · 13 jan 2015

Hallo allemaal,

Het heeft even geduurd maar nu het nieuwe jaar is begonnen is het weer tijd om verder te gaan waar we waren gebleven.
In de laatste update konden jullie zien dat ik het uitlaatsysteem gereed heb gemaakt.
Er moest alleen nog wat verkleuring worden aangebracht en dat laat ik in deze update zien.

Op de laatste foto van de vorige update zagen jullie dat ik de gaatjes voor de lambdasondes al had uitgeboord en ook al de gedeeltes hadden afgeplakt waar de verkleuring moet komen.

Uitlaatsysteem deel 2.

Voordat ik ben begonnen aan de verkleuring zelf heb ik eerst de lambdasondes gemaakt.
Als voorbeeld nam ik een echte lambda sonde uit een auto.

Ik wil beginnen met een kern als basis voor de lambdasonde,
Ik zat te twijfelen oven een kern van styreen of van koper.
Het bleek dat de styreen niet sterk genoeg was en koper veel te dik.
Uiteindelijk had een paperklik de juiste dikte.

Nadat ik had ongerekend hoe groot de sondes moest zijn ben ik aan de slag gegaan.

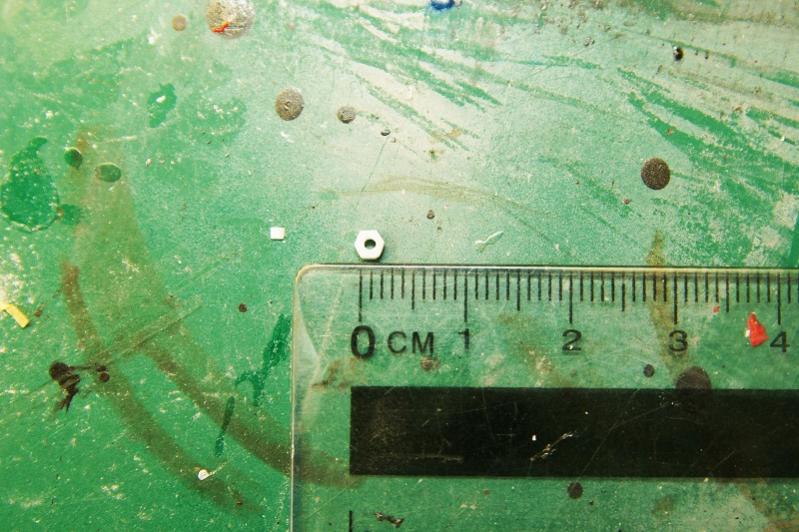

Allereerst heb ik een moer gemaakt.

Daarna deze bevestigd aan de kern en verder gegaan met het maken van de rest van de sonde.

op deze foto is de sonde grotendeels klaar incl een kabel gemonteerd.
Deze is niet 100% realistisch maar beter iets dan niets.

Vervolgens de uitlaten een eerste laklaag gegeven over het chrome heen.

daarna eerst clear blauw gespoten...

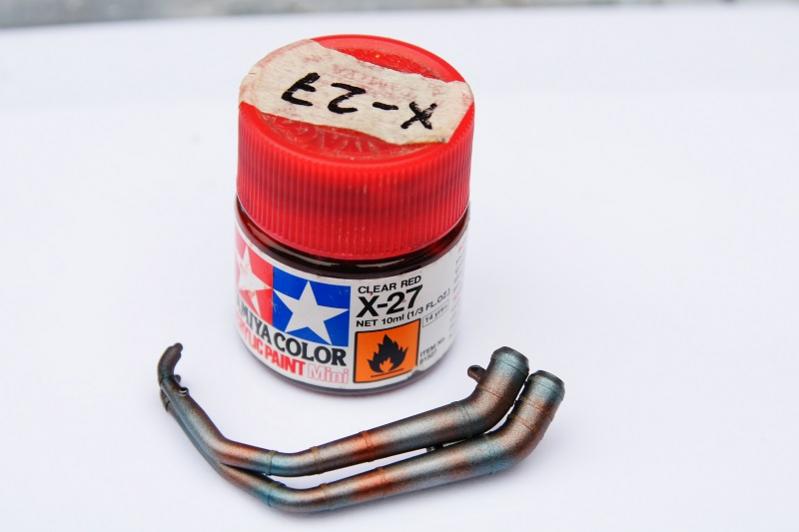

...vervolgens clear rood gebruikt om enige accenten aan te brengen.

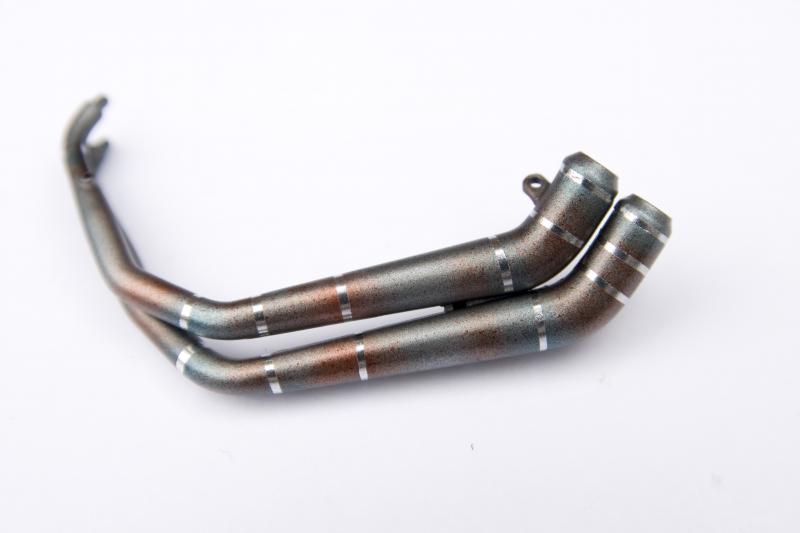

Tape verwijderd en dan krijg je dit...

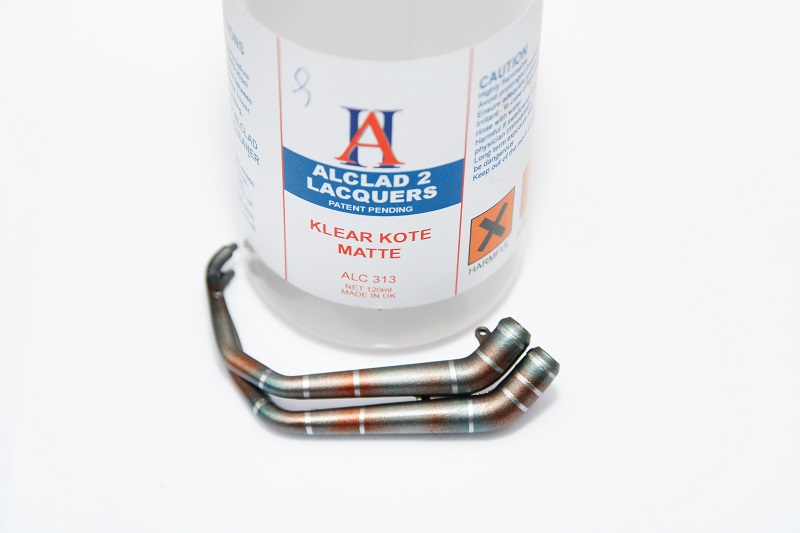

omdat ik de uitlaten dof wilde afgelakt met matte blanke lak van Alclad.

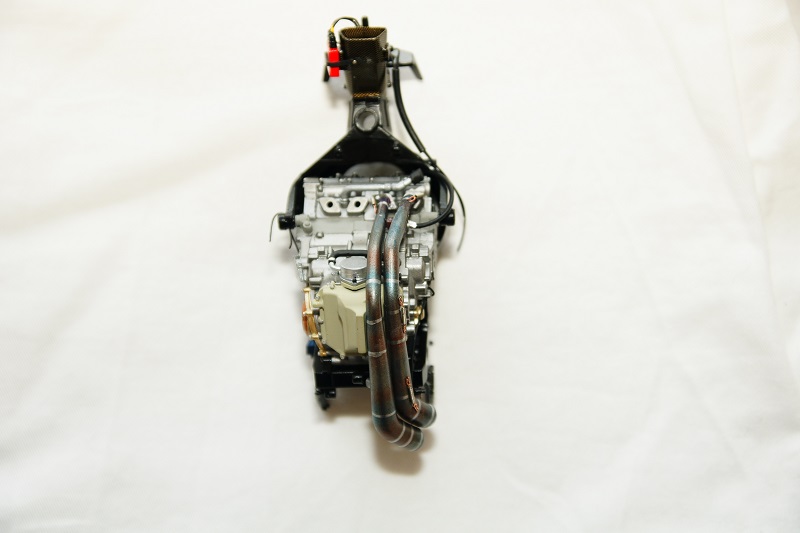

Daarna flenzen gemonteerd en aan de motor vastgemaakt.

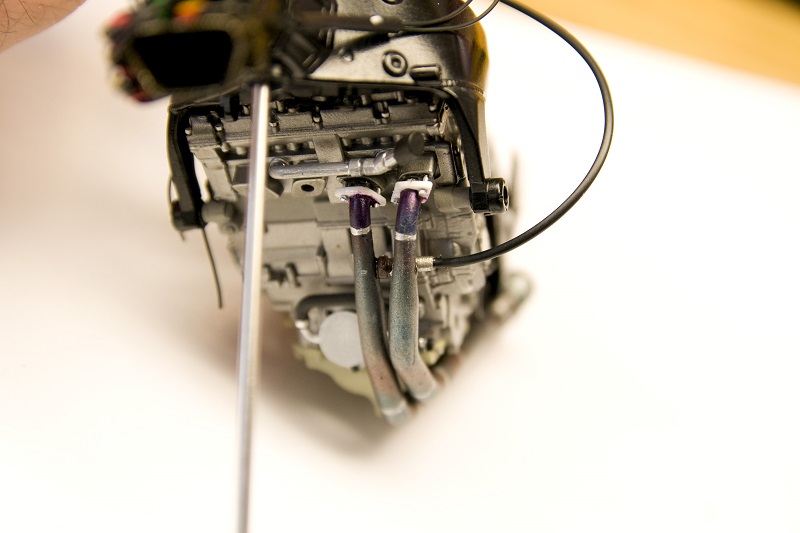

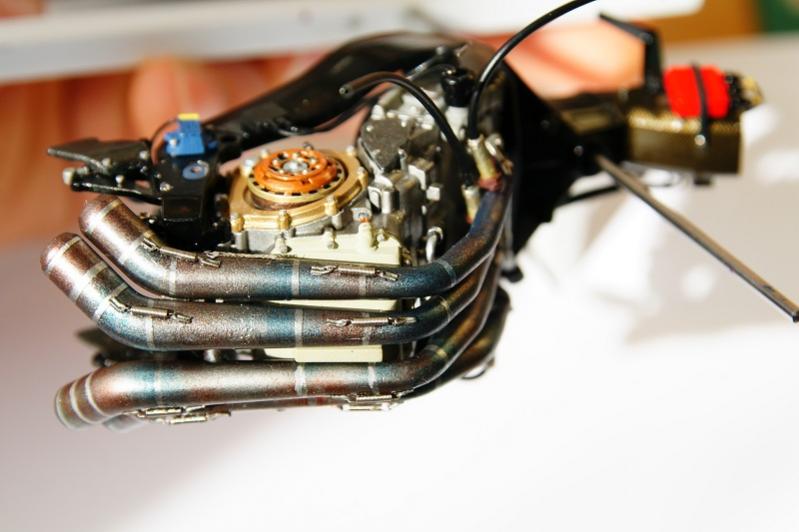

Toen de uitlaten vastzaten heb ik geprobeerd om met wat paars de pijpen aan het begin van het uitlaatsysteem nog iets meer verkleuring mee te geven.
Voor mij was dit de eerste keer dat ik verkleuring toepaste en aangezien het niet 100% realistisch is ben ik er toch tevreden over.

Daarna nog wat uitlaatveren gemonteerd...

...en tot slot de beugeltjes geverfd.

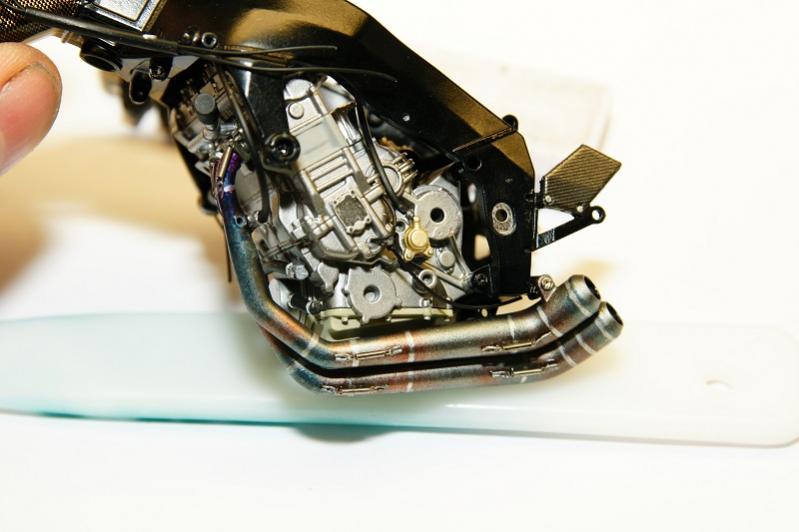

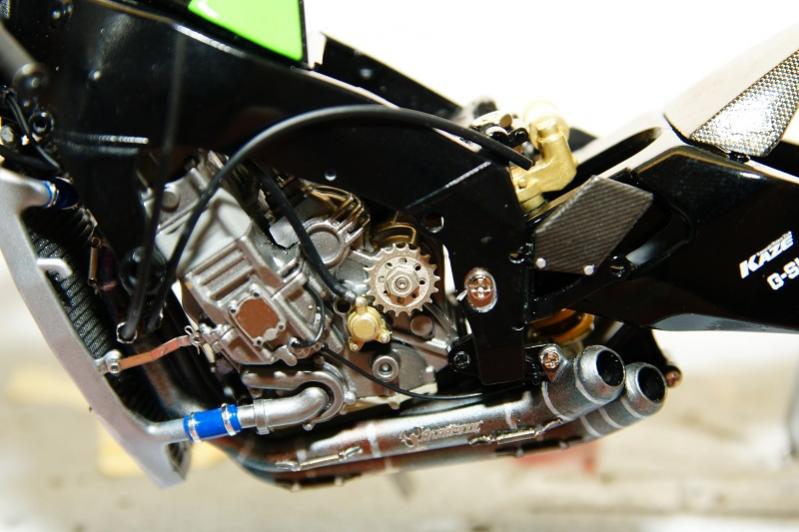

En als laatste de rechterzijde gemonteerd en de logo's erop geplakt.

VOORVORK

Na het uitlaatsysteem was het de beurt aan de voorvork.
Deze alvast samen het het bokje in de primer gezet.

De rest komt in een volgende update.

Tot een volgende keer.

modellmaker

Dorffmees · 13 jan 2015

Prachtig, prachtig en nog eens prachtig! Wat een details zeg. Dit is echter het hogere modelwerk hoor! Op sommige foto's is het alsof je naar een echte motor zit te kijken. Ik blijf het heel fijn volgen

Viperbooster · 18 jan 2015

hatse flats, je gooit het er zo uit, mooi hoor. lijkt soms idd net echt.
wordt mooi staaltje werk. succes en ik blijf je volgen!!!

modellmaker · 4 feb 2015

Hallo allemaal,

Bij deze alweer de 5e update.

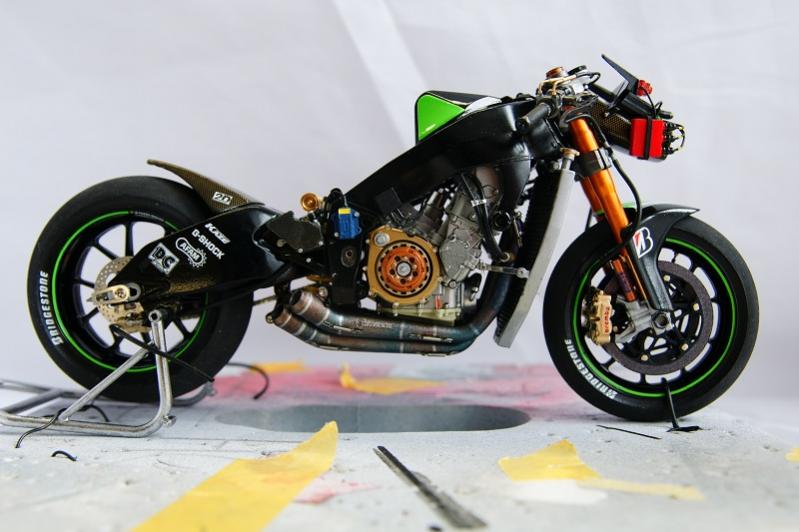

De bouw gaat voorspoedig en het begint al op een echte motor te lijken.

Het volgende item is de voorvork.

VOORVORK.

Nadat de delen eerst in de primer waren gezet heb ik de voor vork voorzien van een kleurtje.
In dit geval Candy Liquid Bronze van Zero-Paint.
Omdat dit een transparante verf is moest ik eerst een laag zilver metallic spuiten..
Van deze laag heb ik geen foto genomen.

Vervolgens heb ik drie lagen Candy gespoten waarbij ik moet zeggen dat twee lagen ook wel voldoende waren geweest.
Het viel me op dat bij elke laag de kleur iets donkerder werd en drie lagen vind ik iets te donker.
Maar goed oordeel zelf,

Alle delen los:

en de vorken gemonteerd:

De binnenpoten heb ik beplakt met BMF goudfolie.

Kale binnenpoot:

BMF goudfolie:

werk in uitvoering:

Eindresultaat:

Daarna was de kroonplaat en beide stuurhelften aan de beurt.

Nadat de stuur helft erop zaten heb ik deze eerst even aan de kant gelegd ben ik verder gegaan met de radiateur.

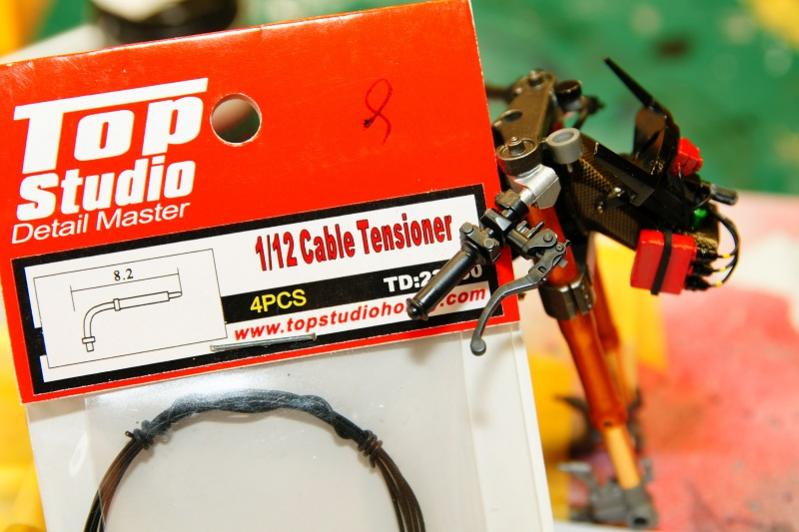

Beide stuurhelften ga ik afwerken wanneer de radiateur op zijn plek zit en de voorvork is gemonteerd.

De radiateur in elkaar gezet in een kleurtje gespoten.
Misschien niet helemaal duidelijk maar is matt. Aluminium.

Daarna nog wat PE delen monteren...

...en als laatste monteren aan de motor.

Mooi detail, dat blauwe verbindingsstuk .

De radiateur zit erop ,kan ik nu de voorvork gaan monteren.
Nadat deze was gemonteerd heb ik een begin gemaakt met het aansluiten van de gaskabels.
Hiervoor gebruikte ik een setje van TopStudio.

Omdat de kabels een ijzeren kern bevatte moest ik eerst een heel klein stukje slang gebruiken.

De eerste ziet erop...

...en de tweede nu ook.

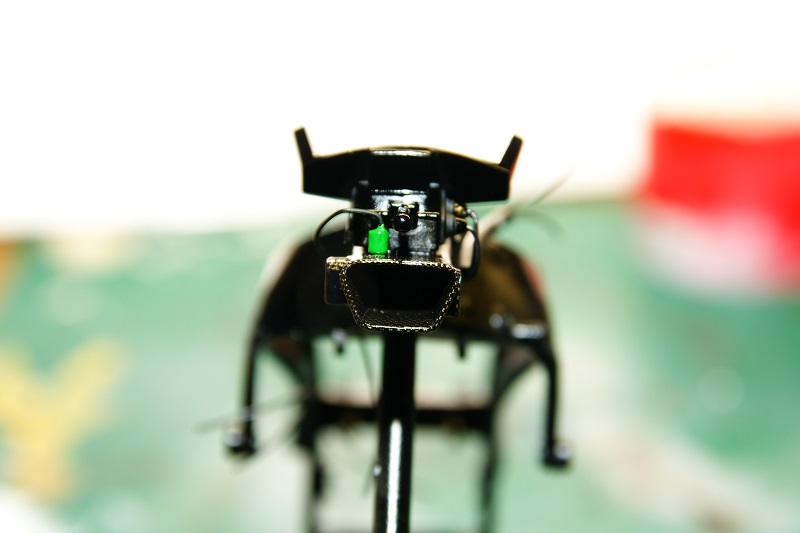

En dan ziet de voorkant er zo uit.

Decals op de voorpoten komt nog.

Dit gedeelte even aan de kant gelegd en bezig gegaan met de achterkant.

Eerst maar eens de achterbrug in elkaar zetten, primeren, spuiten, decals plakken, blanke lak spuiten en niet te vergeten het spatbord monteren.
De decals op het spatbord had ik nog overgehouden van een andere set en vond het wel mooi om deze kleur te gaan gebruiken.
Het breekt een beetje.

En zie hier we hebben een achterbrug...

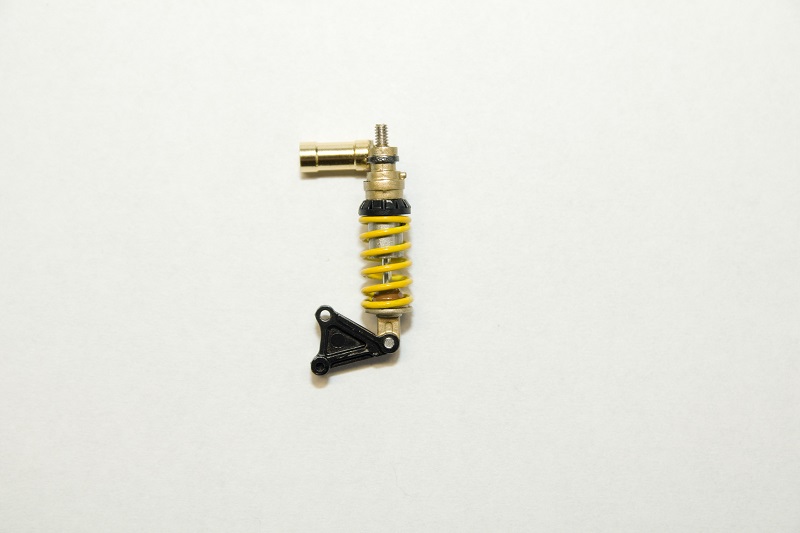

Daarna het veersysteem in elkaar gezet.
De veer was oorspronkelijk zwart dus deze moest eerst nog even geel gemaakt worden.

achterbrug met veersysteem.

Nu dit gedeelte ook klaar was heb ik een begin gemaakt met het voorspatbord en het luchtfilterhuis.
Met het in de blanke lak zetten van het voorspatbord heb ik wat problemen gehad, niet zozeer het beplakken maar de decals is een beetje gaan reageren op de blanke lak.
Dit gebeurde alleen aan 1 kant., tis acceptabel maar mooi is het niet.

En het luchtfilterhuis zwart gespoten en beide schildjes light green X-15 gespoten van Tamiya.

Gemonteerd ziet dit er zo uit.

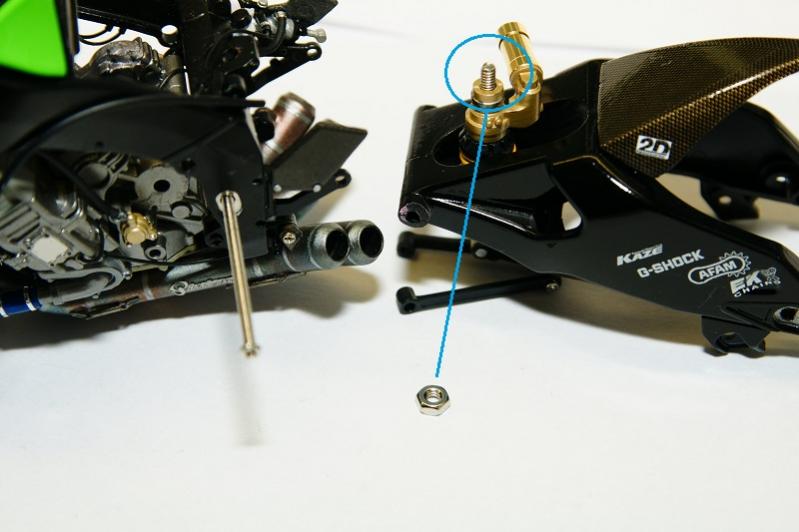

Uiteindelijk was het tijd om de achterbrug aan de voorzijde te gaan monteren zodat het al aardig op een motorfiets begint te lijken.

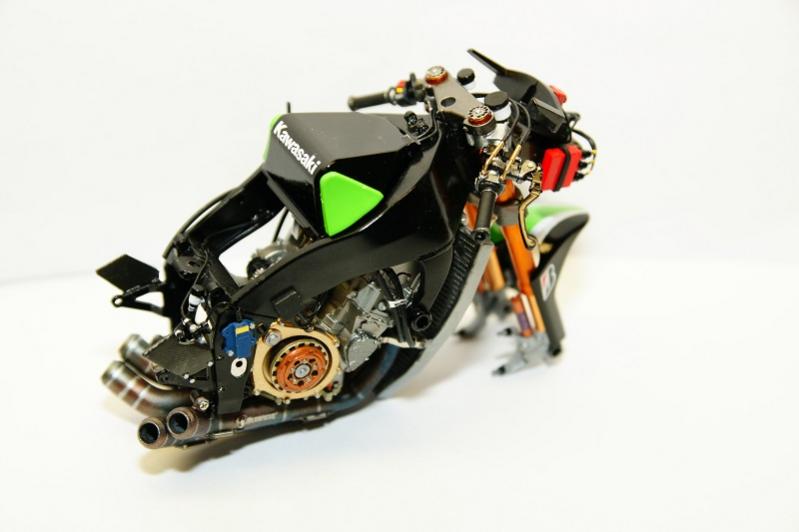

En als laatste drie foto's in deze update de stand van de motorfiets op dit moment.

In de volgende update zal ik jullie de ketting laten zien.
Dit is een setje van TopStudio en was een heel karwei.(en dan druk ik mij nog zachtjes uit!!)

Bedankt voor het kijken en tot een volgende keer.

Gr modellmaker

eddd · 5 feb 2015

Dank je wel ,man ,

ik had van mezelf al een idee dat ik maar wat aan kl*te ,maar weet het nu bijna zeker .
haha
Maar na mijn verhuizing naar een andere kamer (lees groter) ga ik weer opstarten ,hoop een " beetje" in de buurt te komen voor wat betreft niveau wat jij laat zien.

Ed

Viperbooster · 14 feb 2015

Hij is weer goed de laatste update.
Had hem al eerder bekeken, maar dag moet nog ff reageren.
Vindt de deze echt gaaf worden. al die kleine dingen. zo mooi in de lak.
Alleen maar respect en voor al door gaan.

Succes!!!

modellmaker · 20 mrt 2015

Hallo allemaal.

Hierbij mijn 6e update alweer.
Het heeft even geduurd maar ik heb nogal wat problemen gehad met de ketting.
Ik ben een geheugenkaartje kwijt geraakt met enkele foto's erop.
De enige foto's die ik nu kan laten zien zijn wat van de voorbereiding en van het eindresultaat gemonteerd op de motor.

Omdat ik maar zo weinig foto's heb van de ketting heb ik besloten er maar een grotere update van te maken.
In deze update is te zien de ketting, de voor- en achterwielen compleet met remmen, en de staat van de motor op dit moment.

KETTING

Voor het maken van de ketting heb ik een setje van Topstudio gebruikt

Deze set ziet er goed uit er zijn een aantal zakjes met wat onderdelen, een gebruiksaanwijzing en wat tandwieltjes.

Een ketting in 1:12 is klein, hoe klein?? nou zo klein.....
de schakels..

Om te beginnen moet je eerst een houdertje in elkaar zetten.

Dit vormt de basis van de uiteindelijke ketting.

In totaal heb je ongeveer 15 cm nodig en per keer kun je hiermee ongeveer 4 cm maken.
Met het maken van ongeveer 4 cm ketting ben ik ongeveer een uur bezig geweest.

Zoals gezegd ging de ketting niet heel lekker.

Bij het dryfitten van het voortandwiel bleek deze muurvast te zitten en kreeg ik hem er niet meer uit!!

Om geen schade aan de motor te riskeren heb ik besloten om deze maar te laten zitten en hoopte ik dat ik de ketting er goed omheen zou krijgen.
Dit bleek later nog een heel gedoe te worden.

En toen was ik door mijn foto's heen......balen zeg!!

De uiteindelijke ketting kunnen jullie verderop in deze update zien.

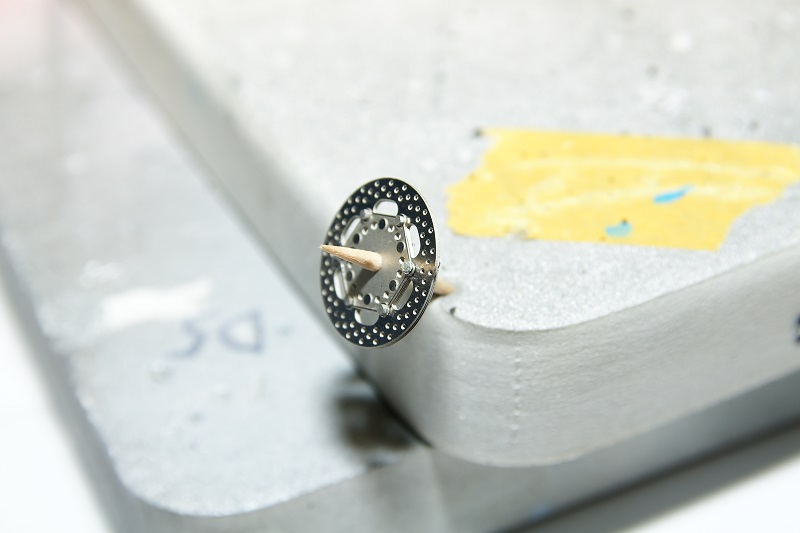

Tijdens het maken van de ketting ook de remschijf achter in elkaar gezet.

Deze komt in 5 delen.

En dat ziet er zo uit.

De ketting was inmiddels klaar. Het volgende waar ik me mee bezig ging houden waren de wielen.

WIELEN

ACHTERWIEL

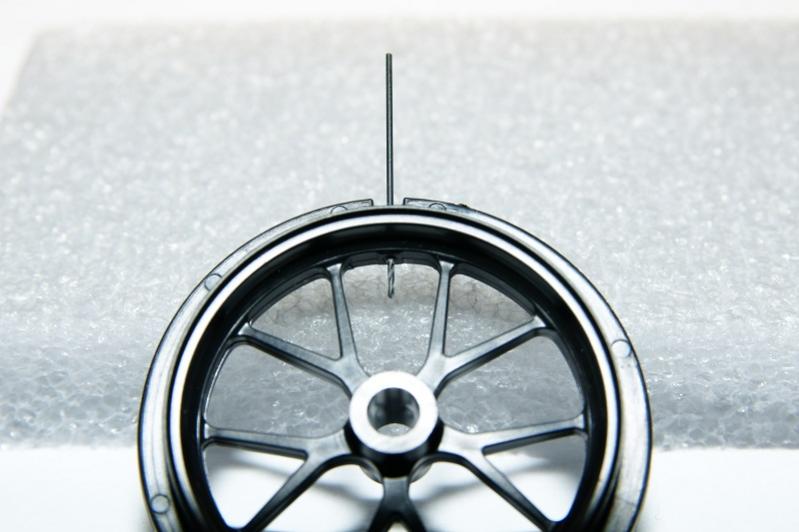

Om te beginnen meer eens een gaatje geboord voor het ventiel...

...en een dryfit gedaan.

Daarna de velgen gespoten in glans zwart van Zero-Paint
voorzien van de nodige decals en afgewerkt met blanke lak, ook van Zero-paint.

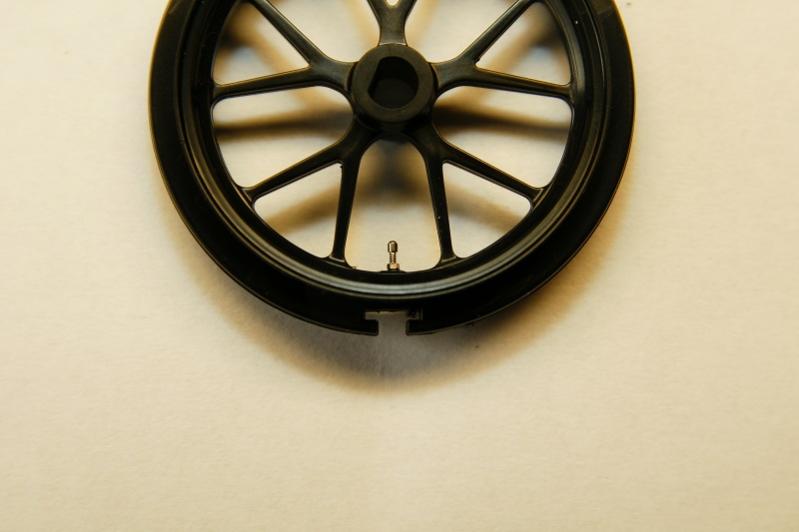

Daarna ventielen geplaatst en de banden gemonteerd.
Om de banden op te ruwen heb ik schuurpapier 400 gebruikt en het resultaat mag er wezen vind ik zelf.
(Op de foto is niet zo heel goed te zien dat ze opgeruwd zijn maar in het echt ziet het er super uit.)

En dan zien de wielen er zo uit....

Daarna het achterwiel helemaal afgewerkt en gemonteerd.
Ook nog een PE kettingspanner gemonteerd.

VOORWIEL

Bij het voorwiel wilde ik PE remschijven gebruiken welke ik had besteld bij de kit.
Echter in de set set zaten 2 stuks maar dit bleek voor 1 kant te zijn.
Ik had twee sets moeten bestellen, dus in totaal 4 stuks.

Toen was ik genoodzaakt om de originelen te gebruiken welke bij de kit zaten.
Ik heb ze geverfd met Gun Metal , X-10 van Tamiya.

...en gemonteerd in de voorvork.

op de bovenste foto heb ik al 1 remklauw gemonteerd , de rechterzijde moet nog.

STATUS OP DIT MOMENT

Het model nadert zijn einde.
Het enige wat nu nog moet worden gedaan zijn allen body delen spuiten, beplakken en monteren.
iets waar ik op dit moment druk mee bezig ben.

Voornu rest mij niets meer om jullie de motor te laten zien hoe hij er op dit moment bijstaat.

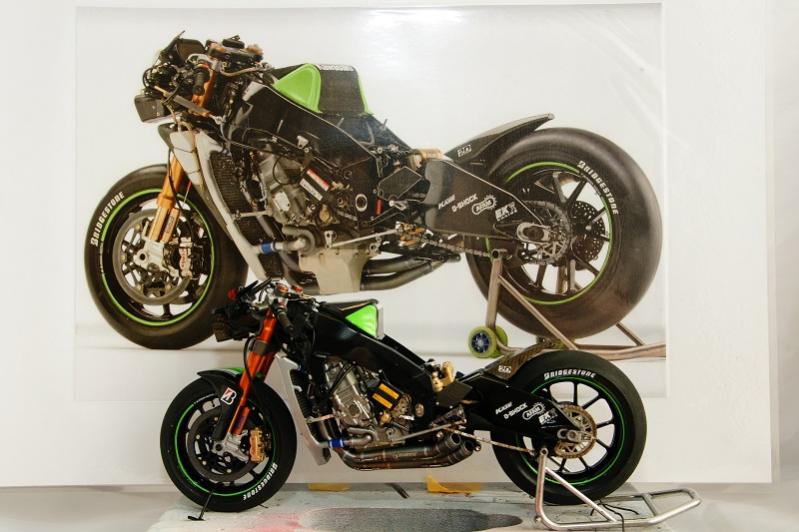

Daarnaast heb ik nog een paar foto's van het model en van de referentie foto's welke ik gebruik voor dit model.

In een volgende update zal ik laten zien hoe de motor eruit ziet met een aantal groene kuipdelen erop.
Voornu bedankt voor het kijken en tot de volgende keer.

Gr

modellmaker

Nick_66 · 21 mrt 2015

Heel erg knap gemaakt!! Complimenten!

Ben ook weer begonnen met plastic modelbouw en heb nog een hoop te leren!

modellmaker · 17 mei 2015

Hallo allemaal,

Eindelijk de Kawasaki ZX-RR is af.
Omdat het zo lang geduurd heeft zal ik jullie nu de eindfoto's laten zien.
Ik heb besloten om het rechter kuipdeel niet te gaan monteren omdat ik zo de motor kan blijven zien.

Laat vooral weten wat jullie ervan vinden.
Wat mijn volgende verslag gaat worden weet ik nog niet.
Ben momenteel ook bezig met een groepsbouw met nog twee anderen.
De drie auto's komen over een maandje online en aan jullie het verzoek hierop te gaan stemmen.

Maar goed dat zien jullie dan wel.
Hier zijn de eindfoto's van mijn Kawa.
