Keil Kraft Spectre

Discussie in 'Lijnbesturing' gestart door Énke Blériot, 6 apr 2022.

  1. Énke Blériot

    Énke Blériot Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.844
    Locatie:
    Zwolle
    Hij zal al wel 1000 x hier langsgekomen zijn...maar voor mij is het een dream come true..




    Wie weet maak ik nog een doos..voor aan de muur...



    De tekening van Outerzone is binnen en hangt al wel aan de muur..



    Tja...en hoe nu verder?

    Wel...vriendje Arthur is zo vriendelijk geweest de printwood tekening om te zetten in een snijfile..DANK !!!

    En Janhein is/ gaat aan het snijden...Wat kan je nieuwe machine zoal aan JanHein? Dacht knap groot?

    Zodra je aan het branden bent kan er dan een filmpje komen?

    Het gaat m'n derde Spectre worden..hu??

    Ja..uit de nalatenschap van Tiemen ter Velde heb ik er ook 2 gehad maar..daar was weinig eer meer aan te behalen...



    Dus we beginnen nu maar van voren...Ik heb er wel een leuke motor voor..op de tekening staat een 2,5 cc ED Racer aangegeven..ligt nog op de plank!!!


    [​IMG]

    M.l.v.Doesburg vindt dit leuk.
  2. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    9.465
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/F23D
    3 tips...
    In de buitentip, een kastje voor trimlood, plak er naast al 15 gram vast in.
    In de binnentip, verstelbare lead outs.
    [​IMG]
    En, midden in de vleugel, een tuimelaar met tussen de lijnen min. 85 mm.

    janhein en Énke Blériot vinden dit leuk.
  3. Énke Blériot

    Énke Blériot Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.844
    Locatie:
    Zwolle
    En tip 4 ????

    Invliegen en oefenen samen met Dr. Hook!!!

    Bruno van Hoek en janhein vinden dit leuk.
  4. janhein

    janhein PH-SAM

    Lid geworden:
    10 aug 2003
    Berichten:
    1.885
    Locatie:
    Rottevalle
    nieuwe laser staat op zijn plek en ik moet alleen de perslucht leiding voor de kop nog verlengen. als dat klaar is denk ik dat ik zaterdag kan proef draaien.

    Énke Blériot vindt dit leuk.
  5. Énke Blériot

    Énke Blériot Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.844
    Locatie:
    Zwolle
    Zo'n tekening aan de muur is toch veel leuker dan een Rembrand van Gogh?? toch??




    JanHein..doe dit maar..en de printwood tekeningen zal ik hier ook droppen..over meerdere posten..staat ook het eea aan diktes op..

    Stabilo en hoogteroer 5 mm balsa

    Kielvlak 5 mm balsa

    Voorste spanten 3 mm triplex

    Alle overige delen 3 mm balsa

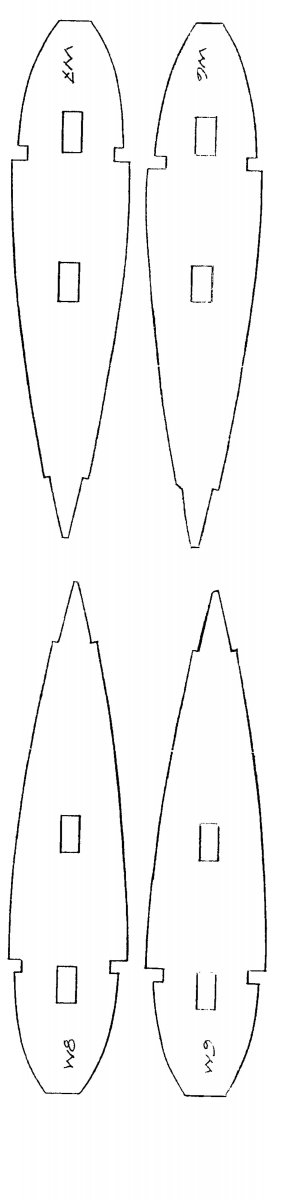

    0001.jpg 0002.jpg 0003.jpg 0004.jpg 0005.jpg 0006.jpg
