Kleine Kruiser S.M.S. Undine in karton van HMV

Discussie in 'Bouwverslagen - Schepen' gestart door erikborgers, 10 sep 2020.

  1. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer
    En weer een nieuw project, naast mijn lopende Duinkerken van Hobbyboss. Ook erg leuk, maar ik ben de laatste jaren toch wat verslaafd geraakt aan karton. Vooral omdat het makkelijk meenemen is (bv op de fiets naar mijn modelbouwclub ZMBC.nl), goedkoop, anders dan anders en absoluut niet makkelijk. Dat laatste vooral ook omdat papier genadeloos is: geen geschuur en plamuur en is het fout geknipt of gedeukt, dan valt er ook niks meer aan te doen. En dan maar hopen dat het niet al te vast zit, want dan scheur je je halve model nog naar de knoppen ook! Kortom: leuk werk.

    De Undine is een mooie (pre) WWI kruiser, alhoewel wel gezonken in WWI. Alleen die steven al, ongelooflijk!

    Ze kan als waterlijn model of vol gebouwd worden. Voor mijn plan een hele haven te bouwen (enthousiast geworden door de haven van Hamburg) is waterlijn een must, maar misschien kan de onderbouw afneembaar gemaakt worden. We zullen zien. Want die haven komt er voorlopig alleen in mijn hoofd.Ook de Wespe zou mooi in die haven passen, als we niet te moeilijk doen over data.

  2. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

    Uiteraard kocht ik de lasergesneden aanvulset.

    Het model wordt 42 cm lang en kent 1411 stukjes. Laat de herfst maar komen!

    Leverancier is HMV, de schaal is zoals alle HMV platen 1:250

  3. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

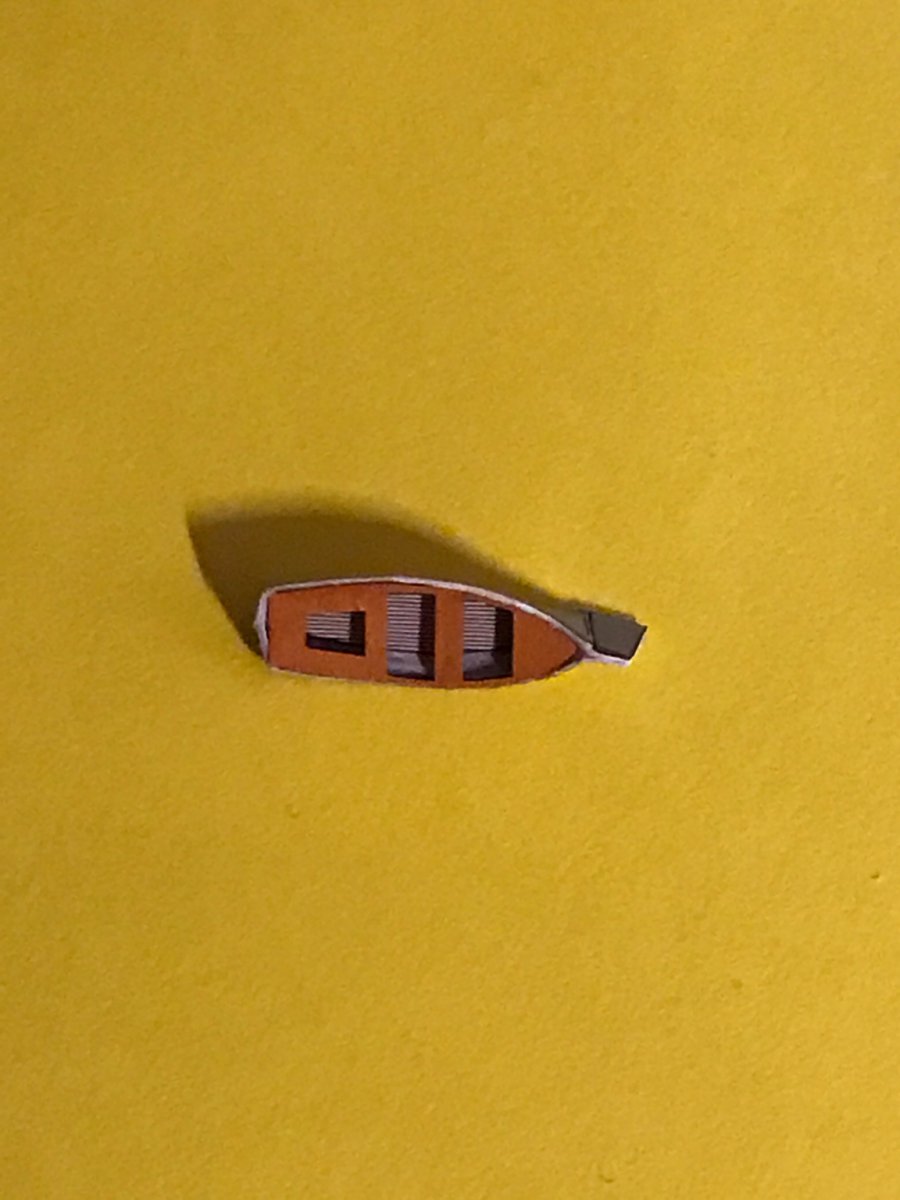

    De start is bescheiden

    TIMBERWOLF vindt dit leuk.
  4. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.343
    Locatie:
    Halderbergen
    Mooi schip Erik. Ook dit schip komt uit een era dat mijn interesse ook heeft. Zeker met die ramstevens. Dit schip lijkt een beetje op de kruisers Dresden en Emden, vrijwel zelfde bouw.
    Succes met bouwen.

    Groeten Paul

  5. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer
    Danke je. Inderdaad lijkt ze veel op de Emden. Sterker nog, die wilde ik eerst bouwen en levert HMV ook, maar daarvan was de LaserCut tijdelijk uitverkocht en ik had geen zin te wachten. Nadeel is dat ik (nog) geen bouwverslagen vond van de Undine, waar ik altijd veel naar kijk en uit leer, maar inderdaad is veel hetzelfde.

  6. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer
    Een ander nadeel is dat de Undine niet in het spel World of Warships zit (een geweldig spel voor liefhebbers van oorlogsschepen). De 3D modellen van dat spel zijn echt waanzinnig gedetailleerd en realistisch, je kunt er veel van leren, bv hoe de tuigage nou precies liep. Dat hielp mij bij de Bismarck en nu bij de Dunkerque (zie andere verslagen). En je kunt zelfs de mazzel hebben het model als 3D model te kunnen downloaden (.obj format meestal) zodat je onderdelen kunt 3D printen die van papier slecht lukken of er niet zijn. Misschien ga ik dat wel doen, maar zal dan waarschijnlijk geheel zelf moeten tekenen, want de Undine zit niet in WoW.

  7. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

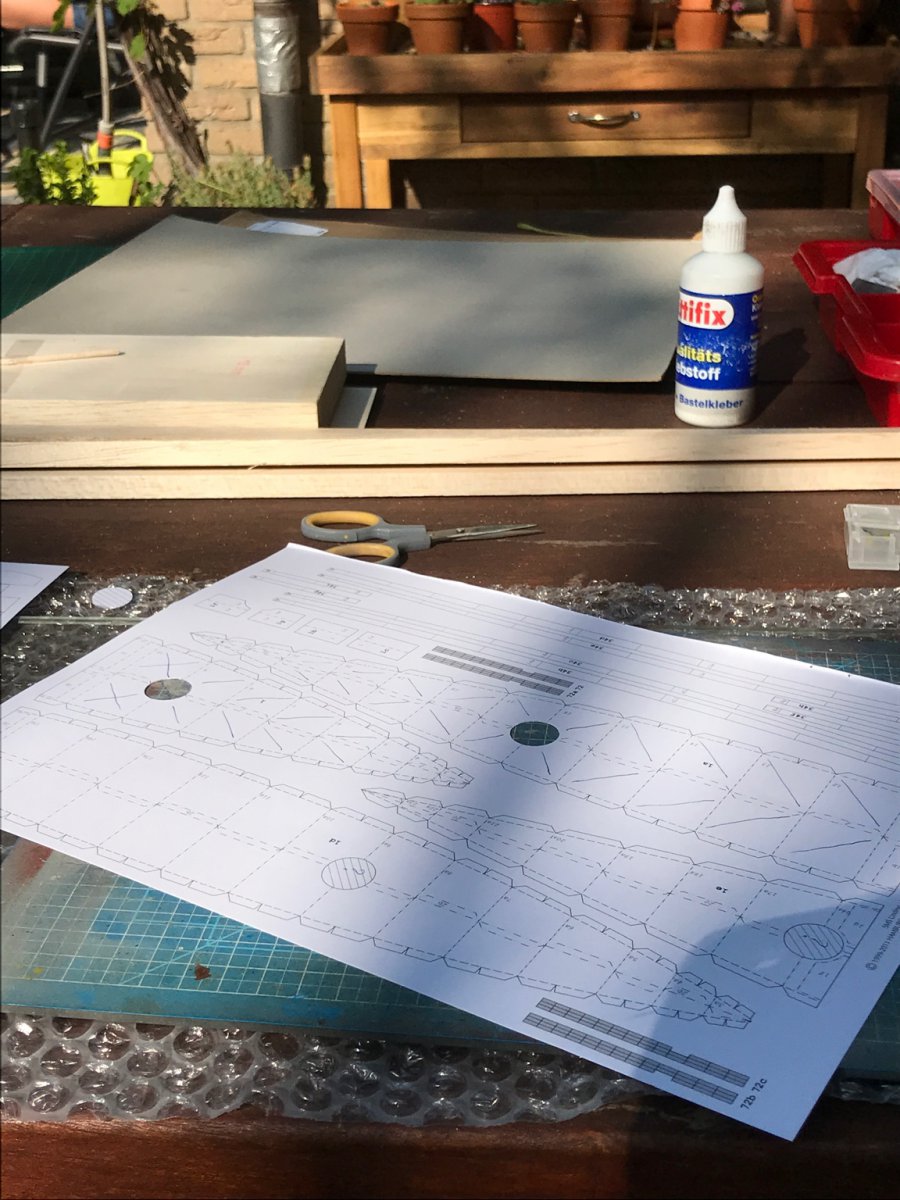

    Nog een mooie zomerse dag. Ik begin aan de bovenromp, conform instructie. Dit deel zou los op de onderwaterromp moeten gaan passen

  8. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

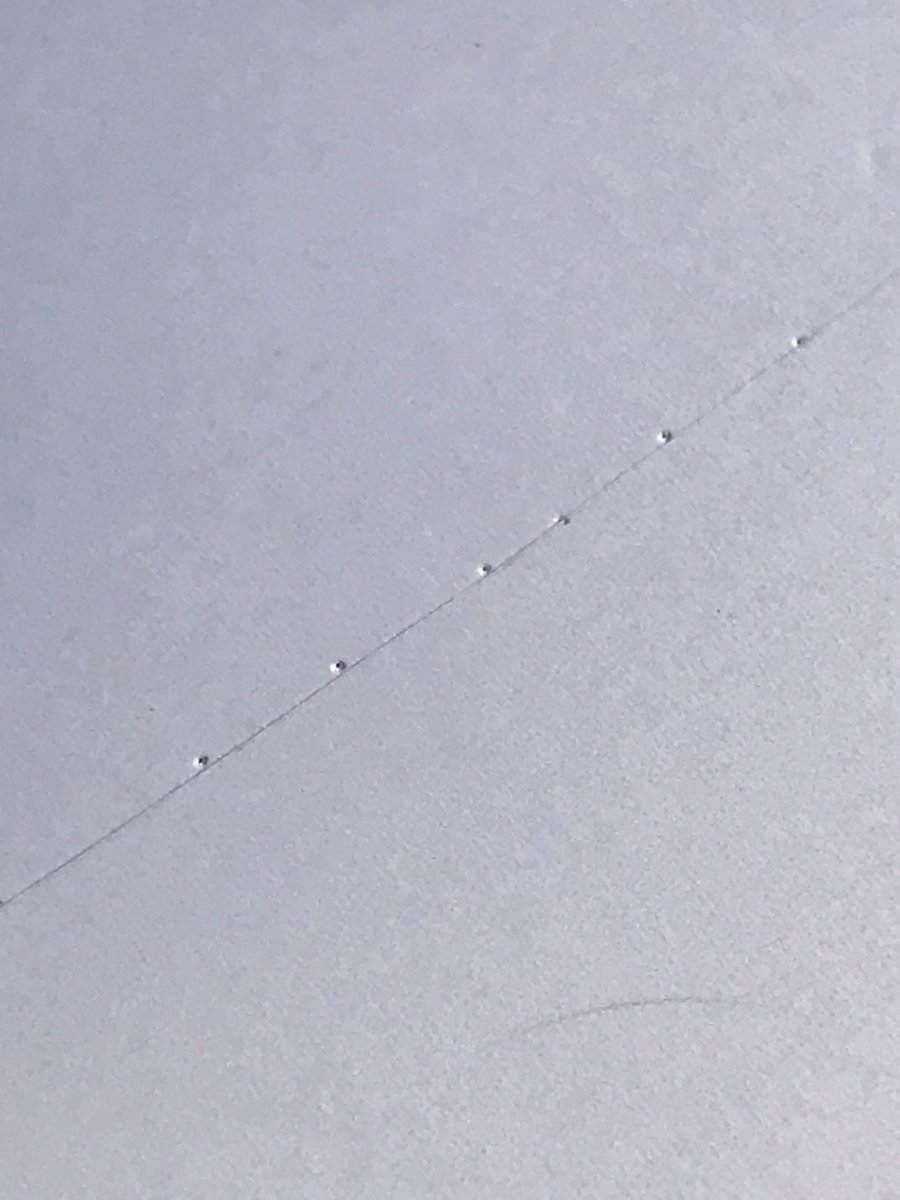

    Voor het eerst rits ik door met een speld een gaatje te prikken en dan aan de andere kant te ritsen.

    Zo zou het horen voor de pasmaat en zeker bij gekleurde vlakken zou je zo een beschadiging voorkomen.

    Helaas zijn de vouwranden bij HMV nogal dik gedrukt (bij Poolse bouwplaten is dit niet of nauwelijks te zien, maar dus ook moeilijker), dus de vouw zal alsnog met potlood of stift moeten worden verborgen.

    Hier niet natuurlijk, dit is de binnenromp

  9. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

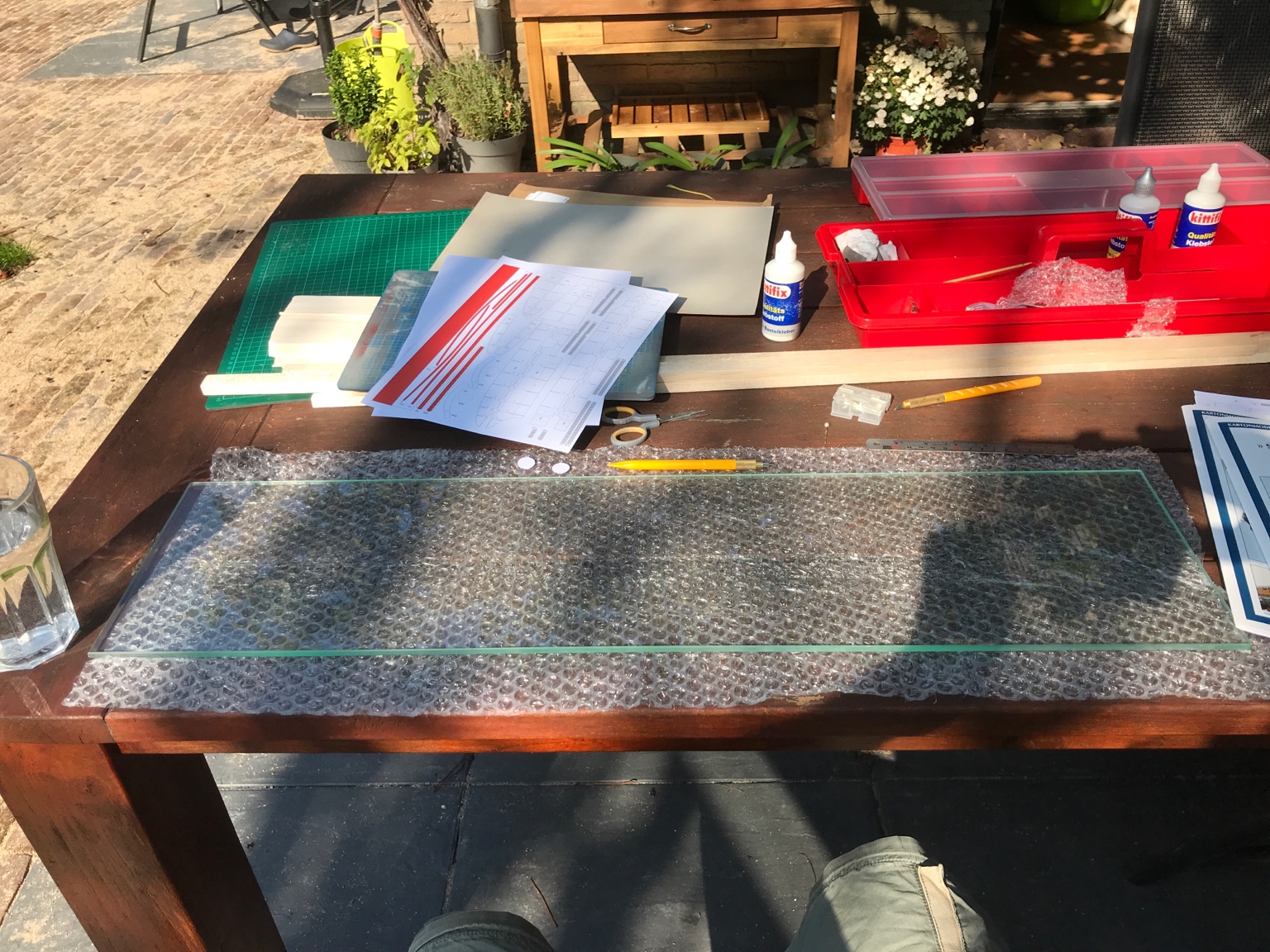

    Ik heb mijzelf ook een glasplaat aangeschaft om de romp (hopelijk) recht op te bouwen. Veel profs zie je dat doen. Ik ben benieuwd, want is glas echt zo stijf? Mijn plaat is 6mm, gekocht voor ruim 10 eu bij een bouwmarkt in een standaardmaat.

  10. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

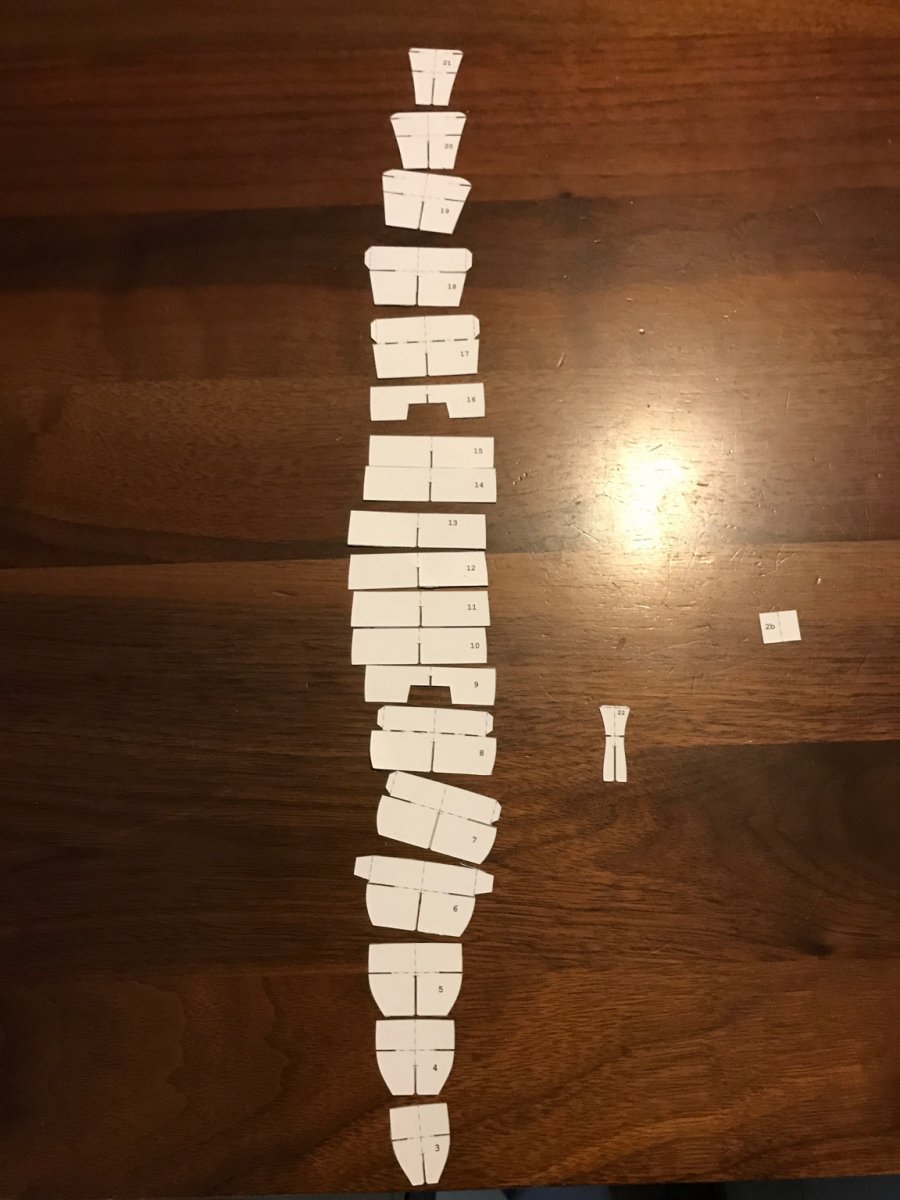

    Alle spanten boven de waterlijn zijn uitgesneden

  11. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

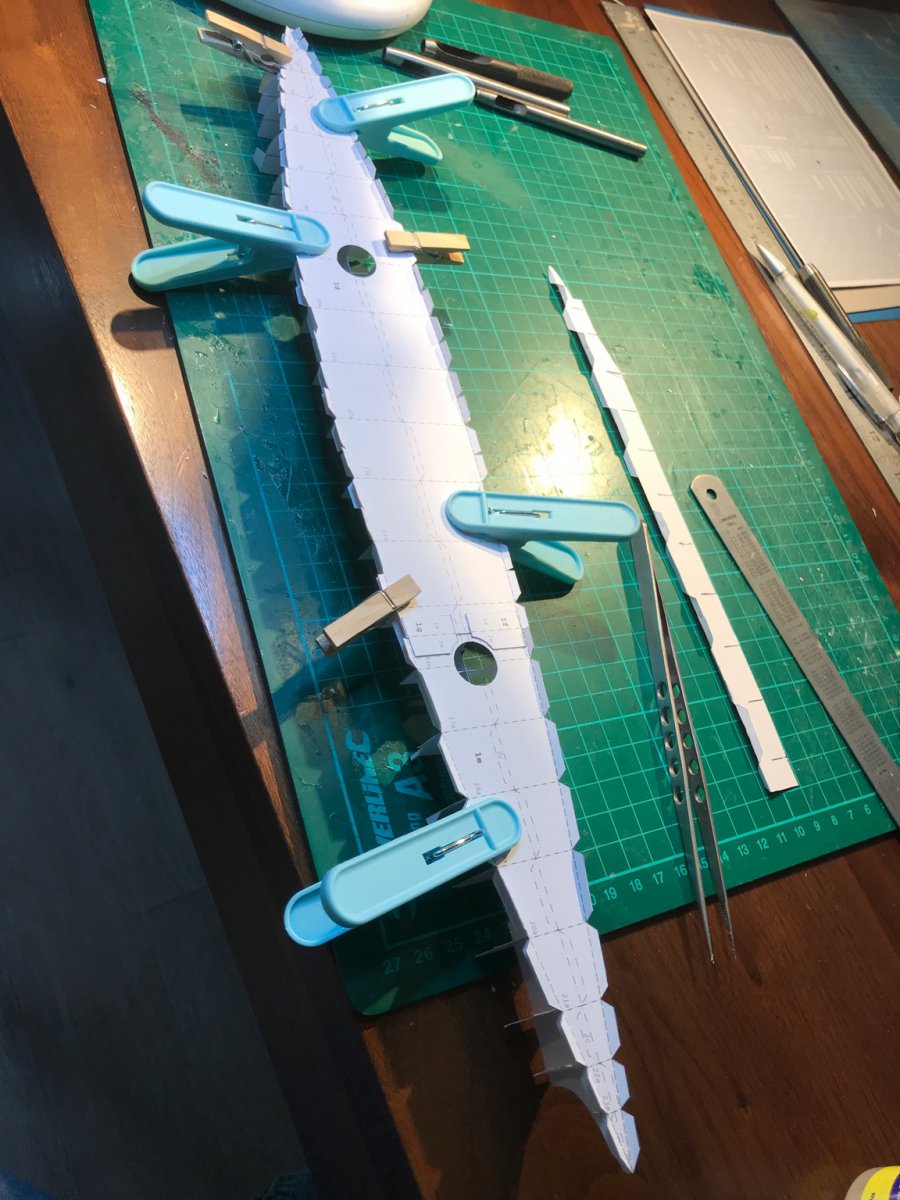

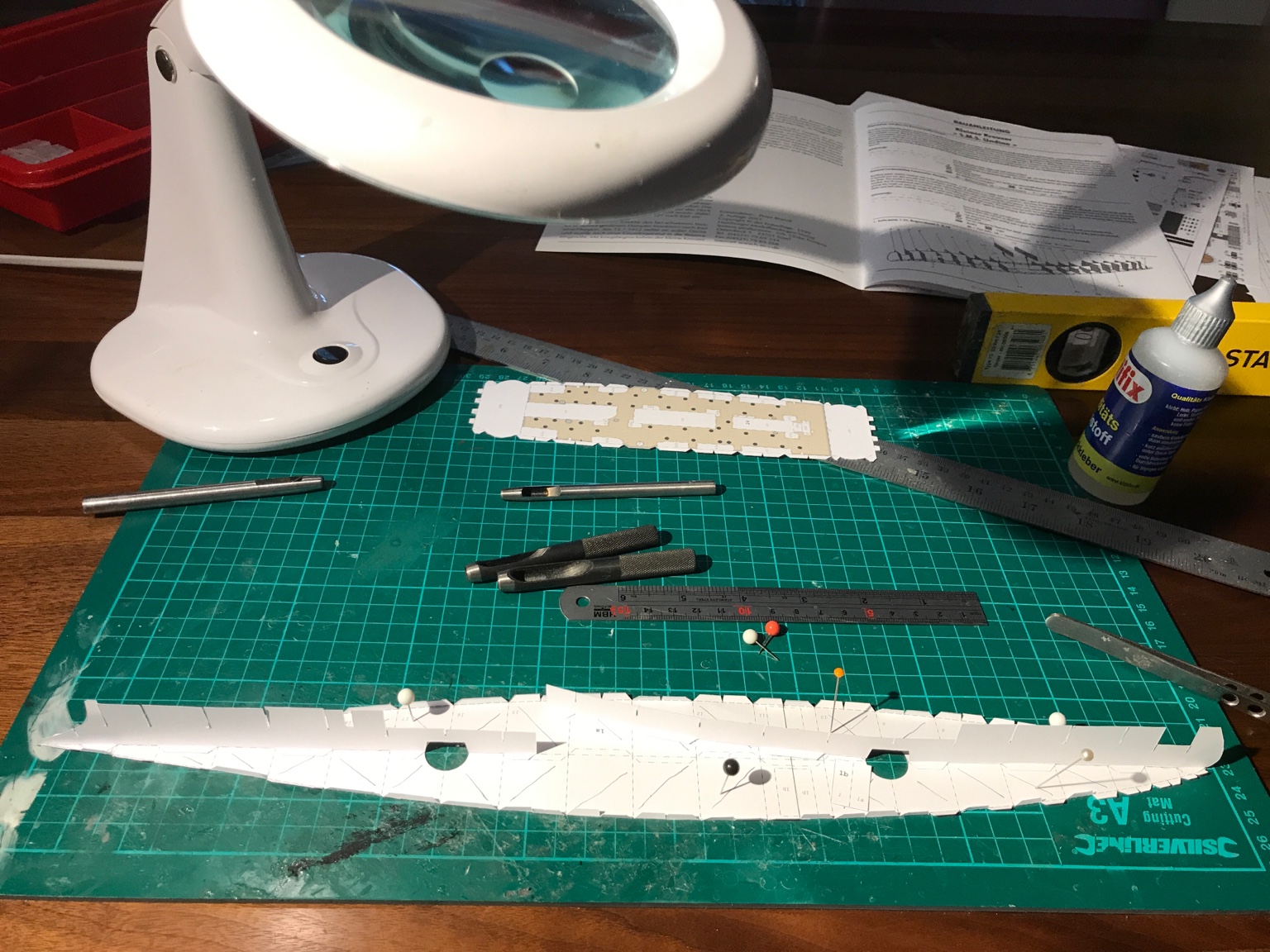

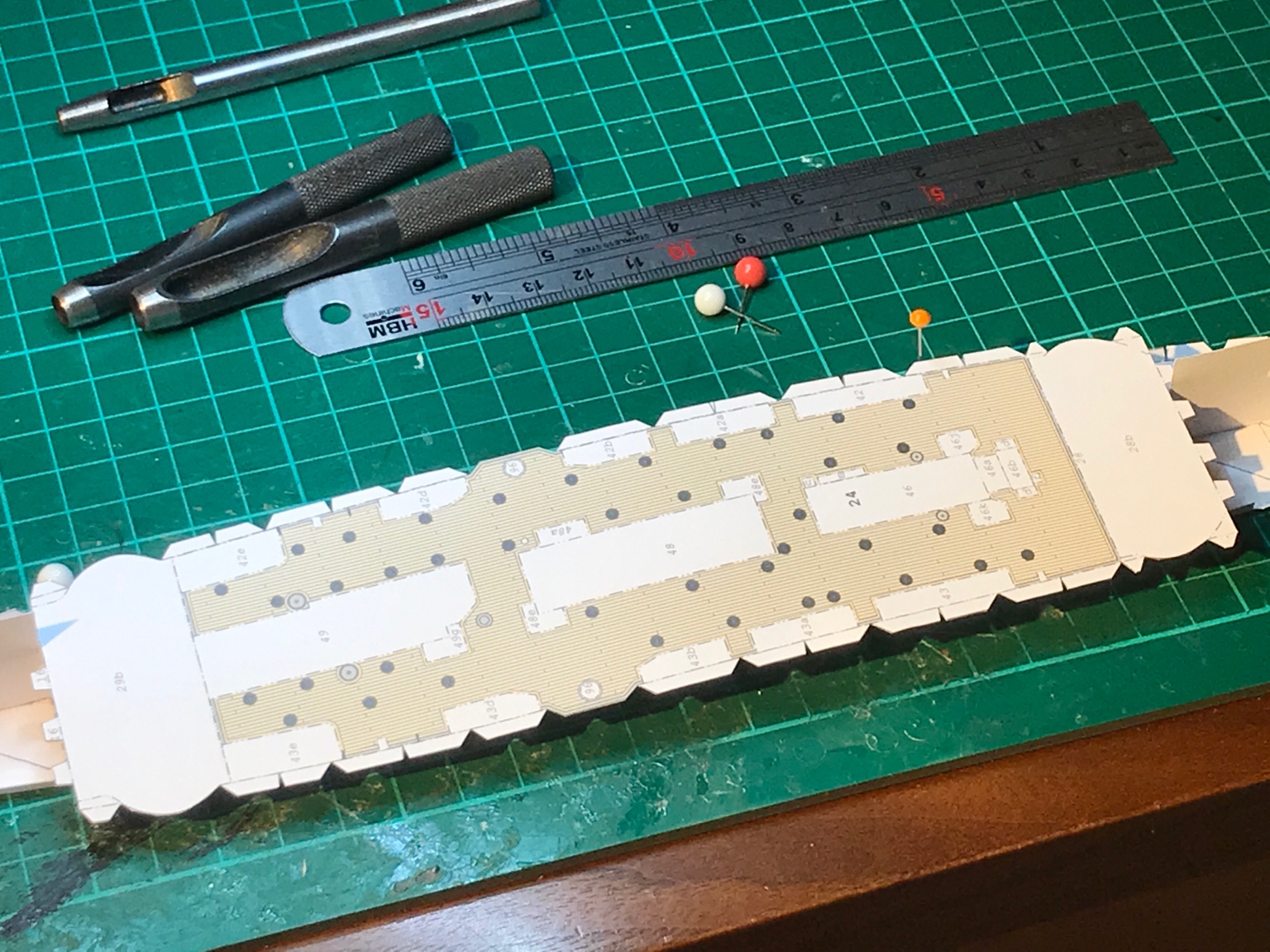

    Ik zet de bodem vast met spelden en lijn deze zo goed mogelijk uit. Je wil een recht schip en hopelijk ook van de juiste lengte.



    Proefleggen van het middendek geeft wel een kier van een millimeter, maar daar moeten nog twee spanten af en het dek ligt niet helemaal vlak. Hopelijk geeft dit later geen kieren.



    Bijgevoegde bestanden:

  12. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

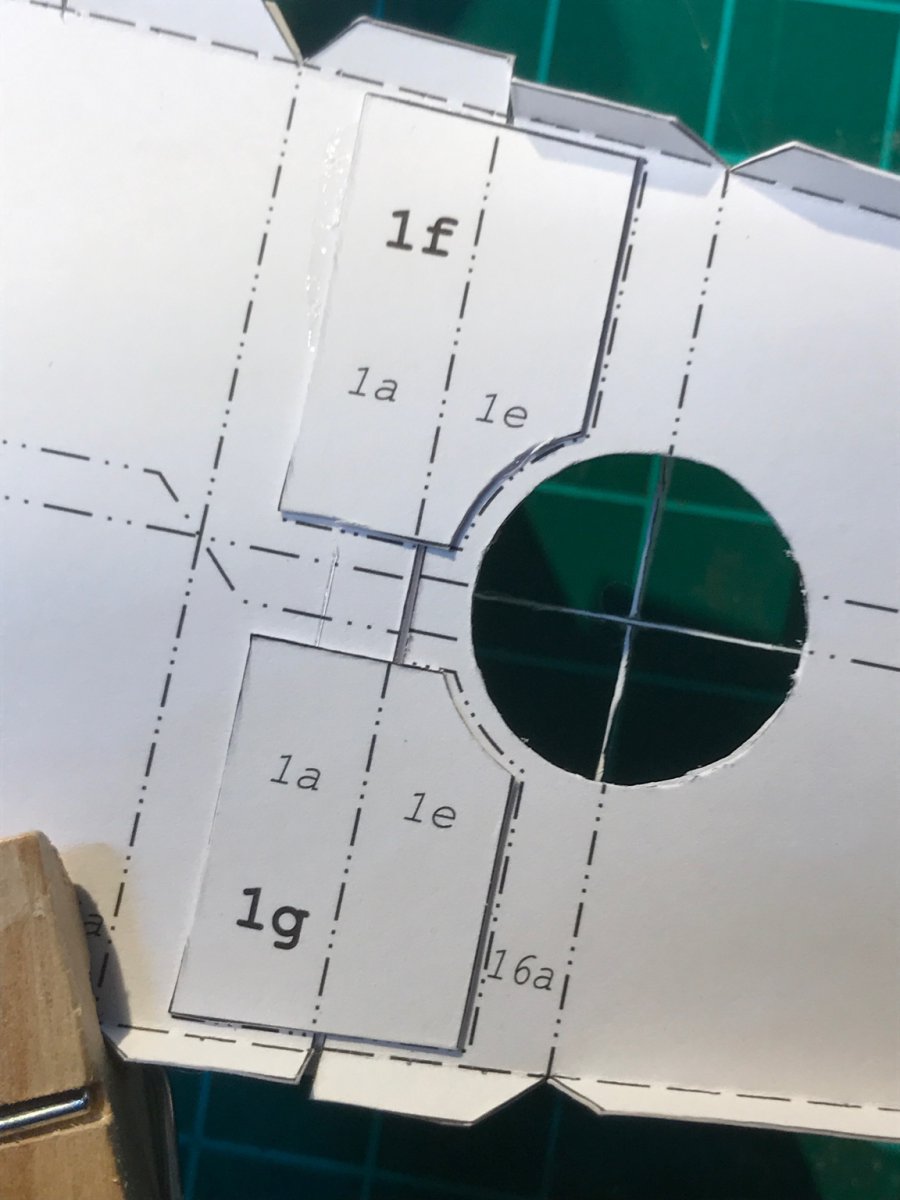

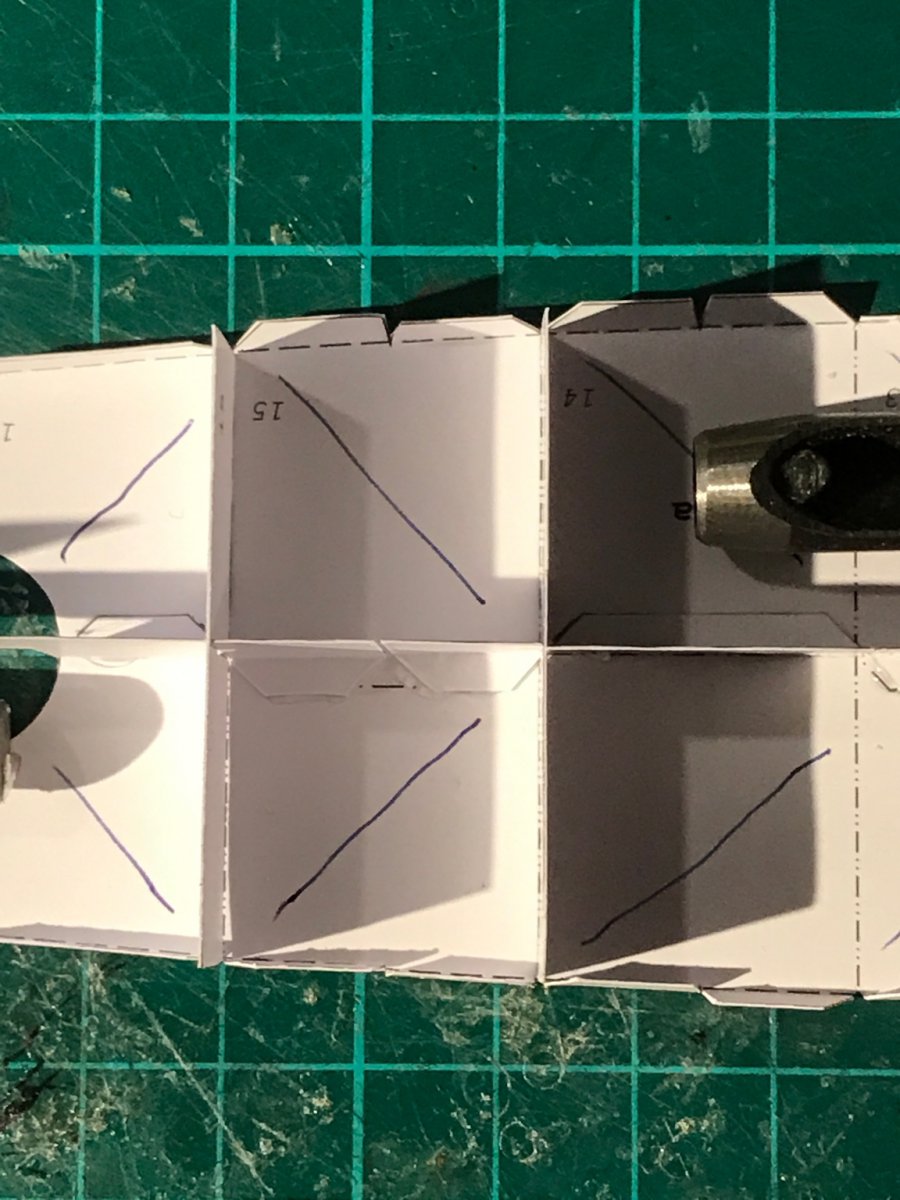

    De gelijmde kiel geeft een enigszins verontrustende kier te zien. De spanten lijken echter gelukkig prima uit te lijnen


  13. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer
    Ik bouw niet op de glasplaat omdat deze krommer is dan de tafel (rond de poot), wat ik nameet met een lineaal


    Een fractie van een mm verschil is er wel, maar dat is vast op te lossen met de romp.

    Ik had waarschijnlijk toch een dikkere of gehard glas moeten kopen.

    k-k vindt dit leuk.
  14. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

    Nu zo goed mogelijk passen van de onderwaterhelft en de 2 halve stukken verlijmen. Vooral echter niet de boven en onderkant aan elkaar, want alhoewel dit het bouwen een stuk makkelijker zou maken, kan ik de helften dan niet meer scheiden voor het idee van een waterlijn model.


    TIMBERWOLF vindt dit leuk.
  15. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

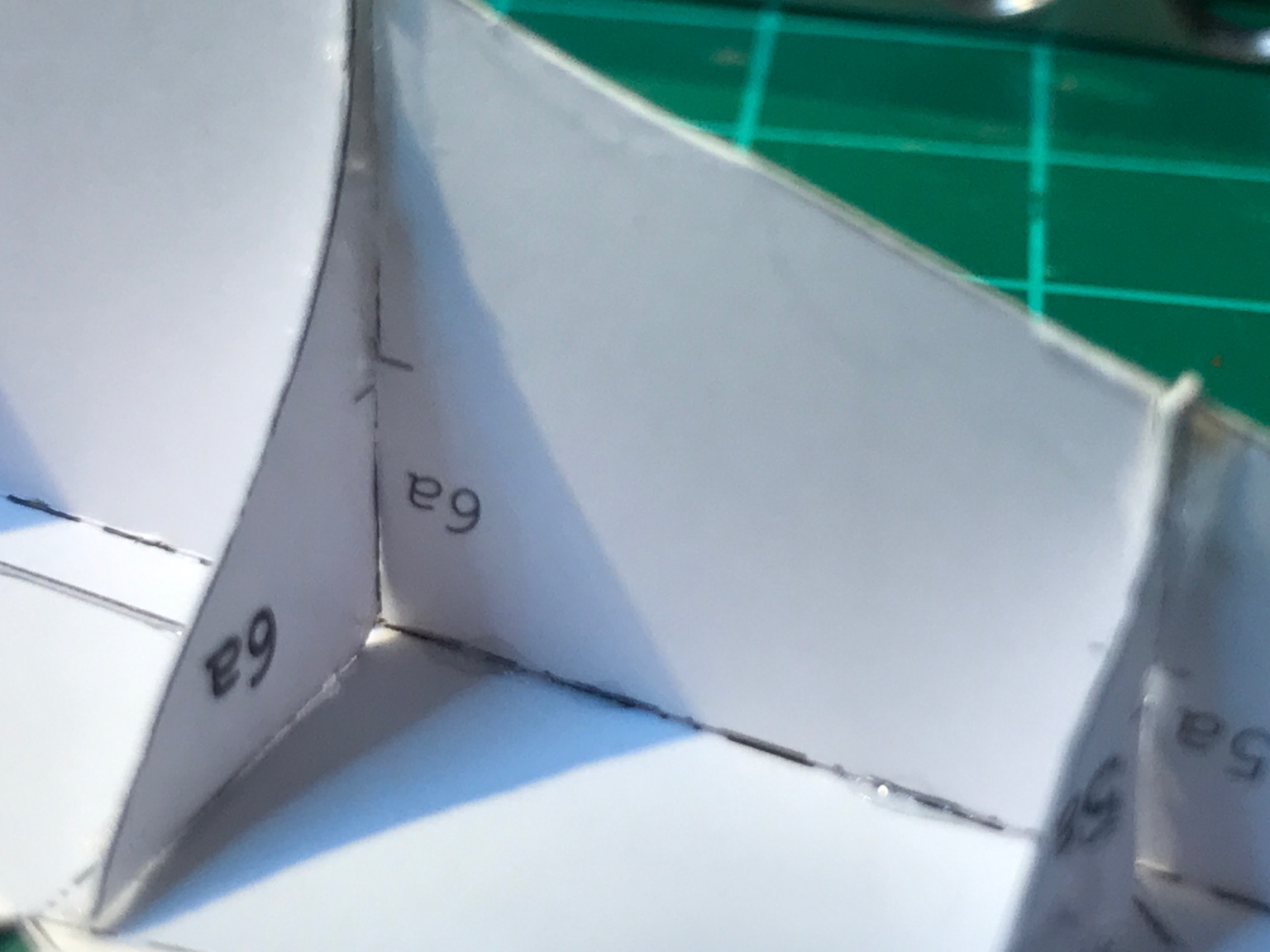

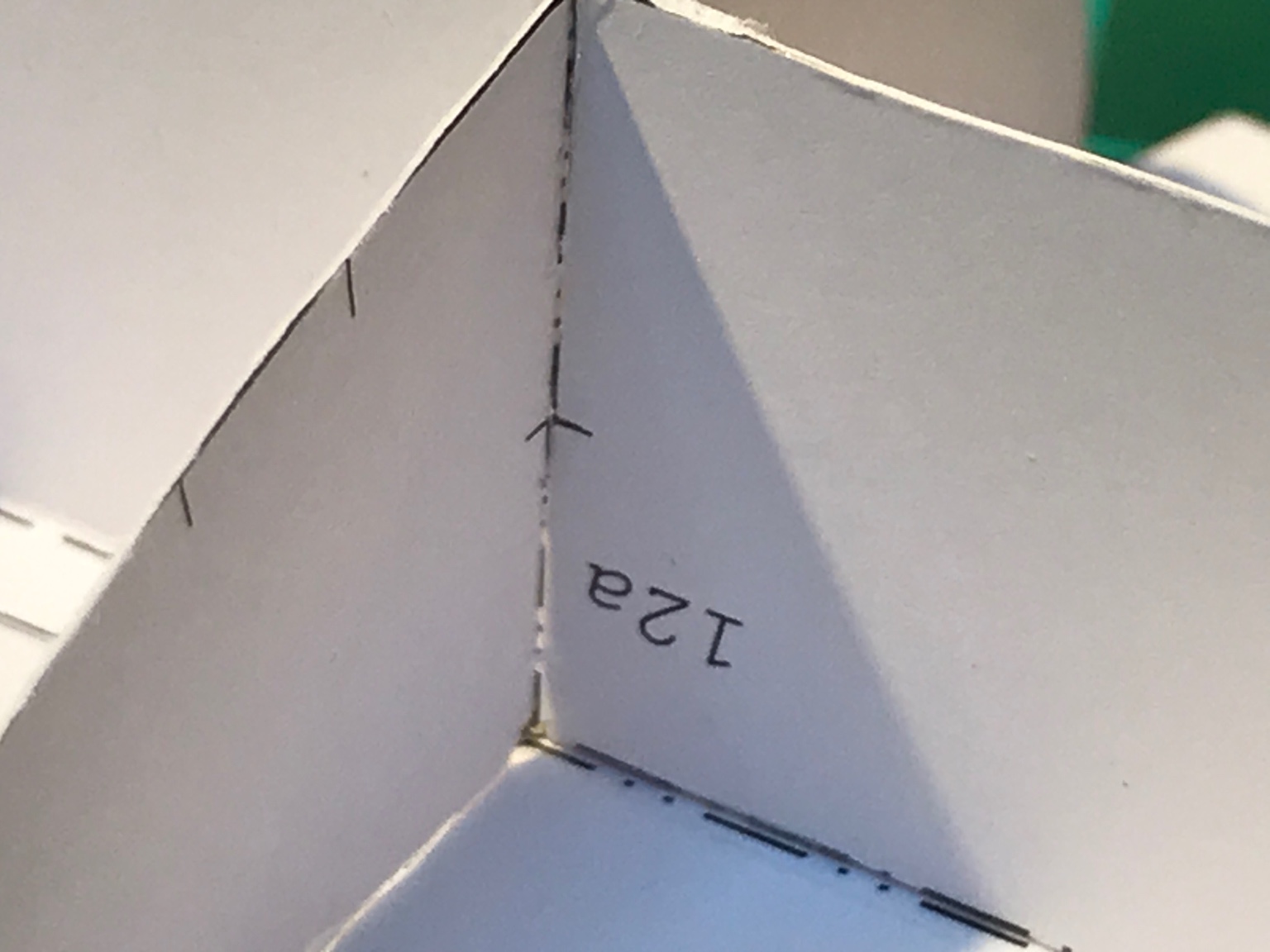

    Ook het onderschip heeft nu spanten. Alles past prima, op spant 5 en 6 na. Die zitten een stuk lager dan de maatstreep, wel een mm, maar dat wijt ik dan ook echt aan een foute streep, want op het oog klopt het prima.

    Image1602949128.255812.jpg fout
    Image1602949161.691509.jpg goed

  16. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

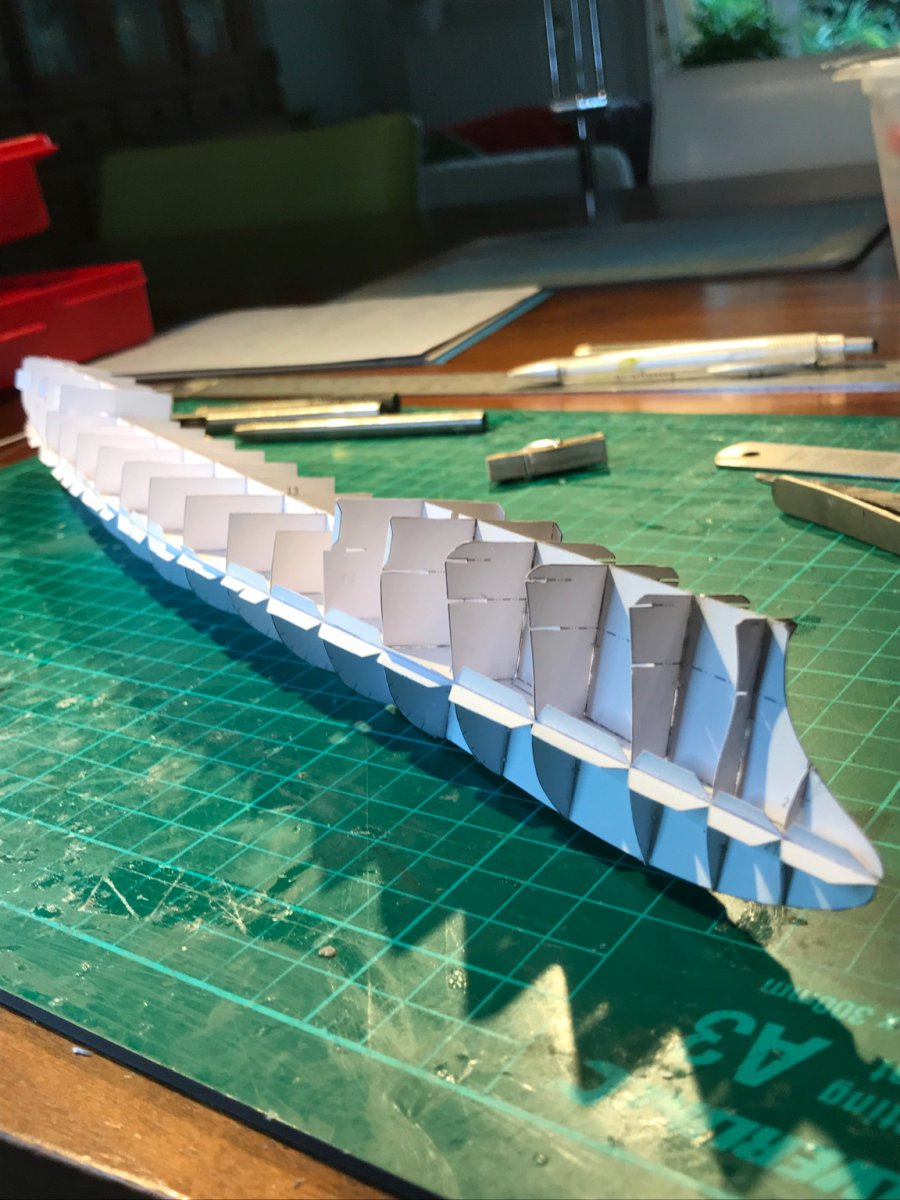

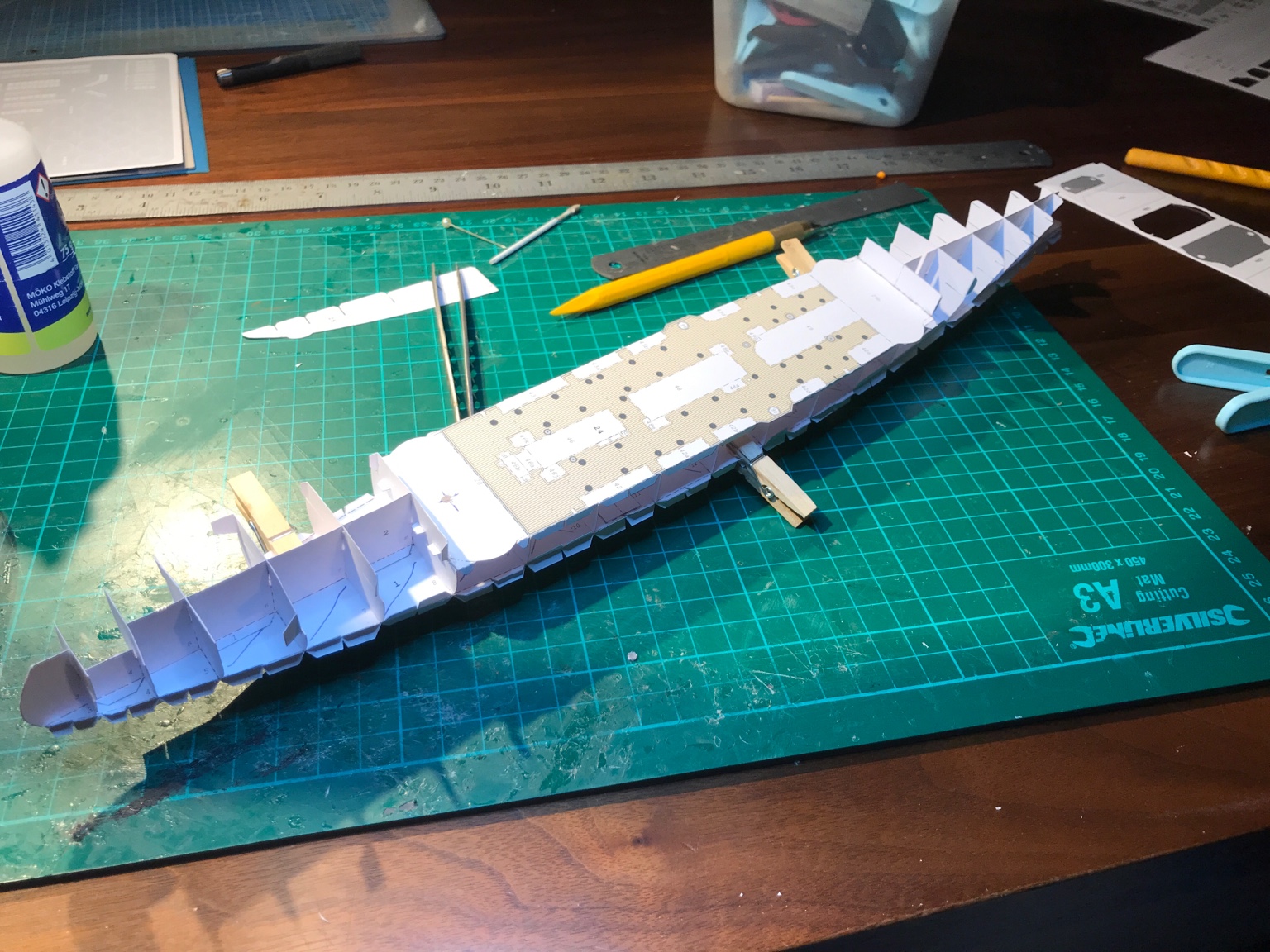

    Een indruk van de hele romp, even “geplakt” met twee wasknijpers

  17. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

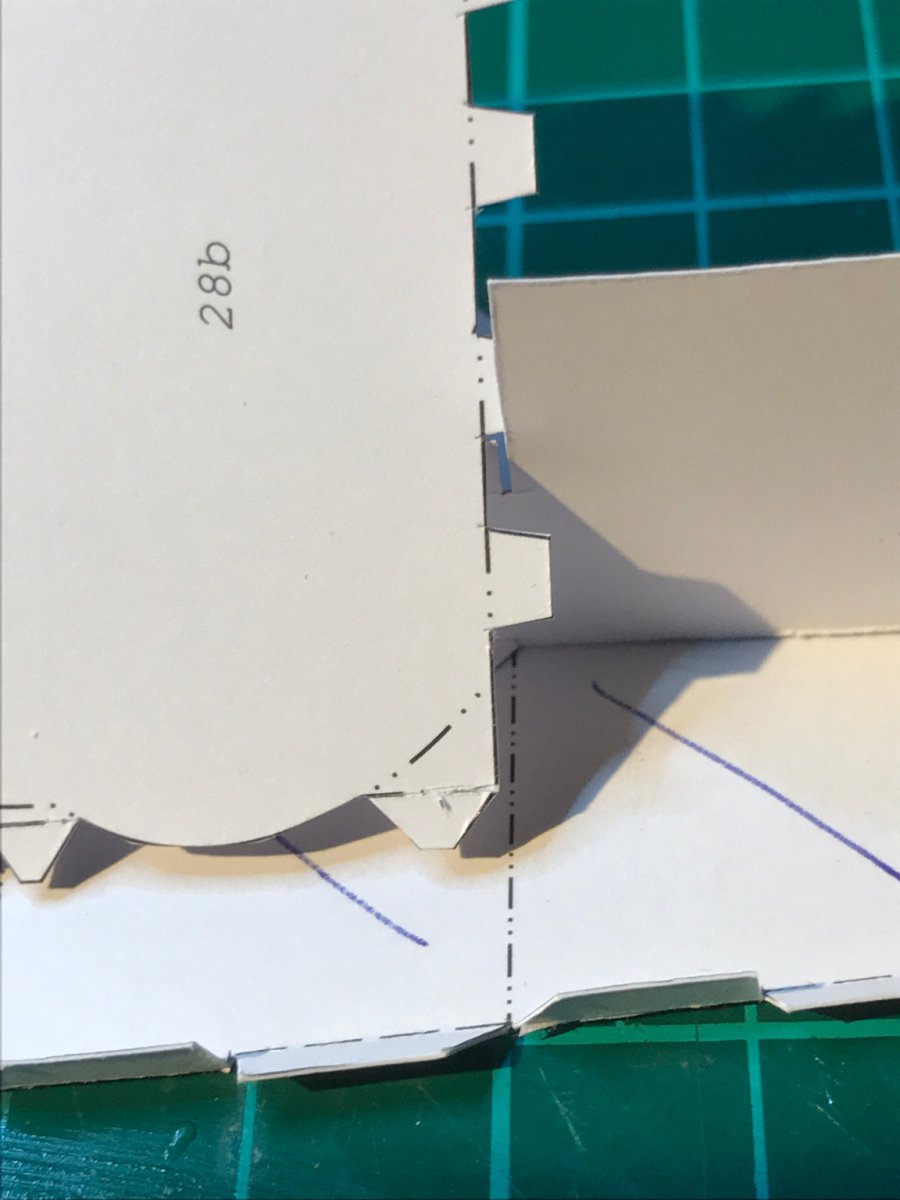

    Monteren van het dek geeft meteen een aardige indruk. Het past overigens perfect. Ik heb ook een gat gemaakt voor de achtermast, waar ik later een messing buisje in ga maken voor een stevig mast onderstel.

    Image1602952438.736832.jpg Image1602952464.180438.jpg

    Het extra gat onder 28


  18. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

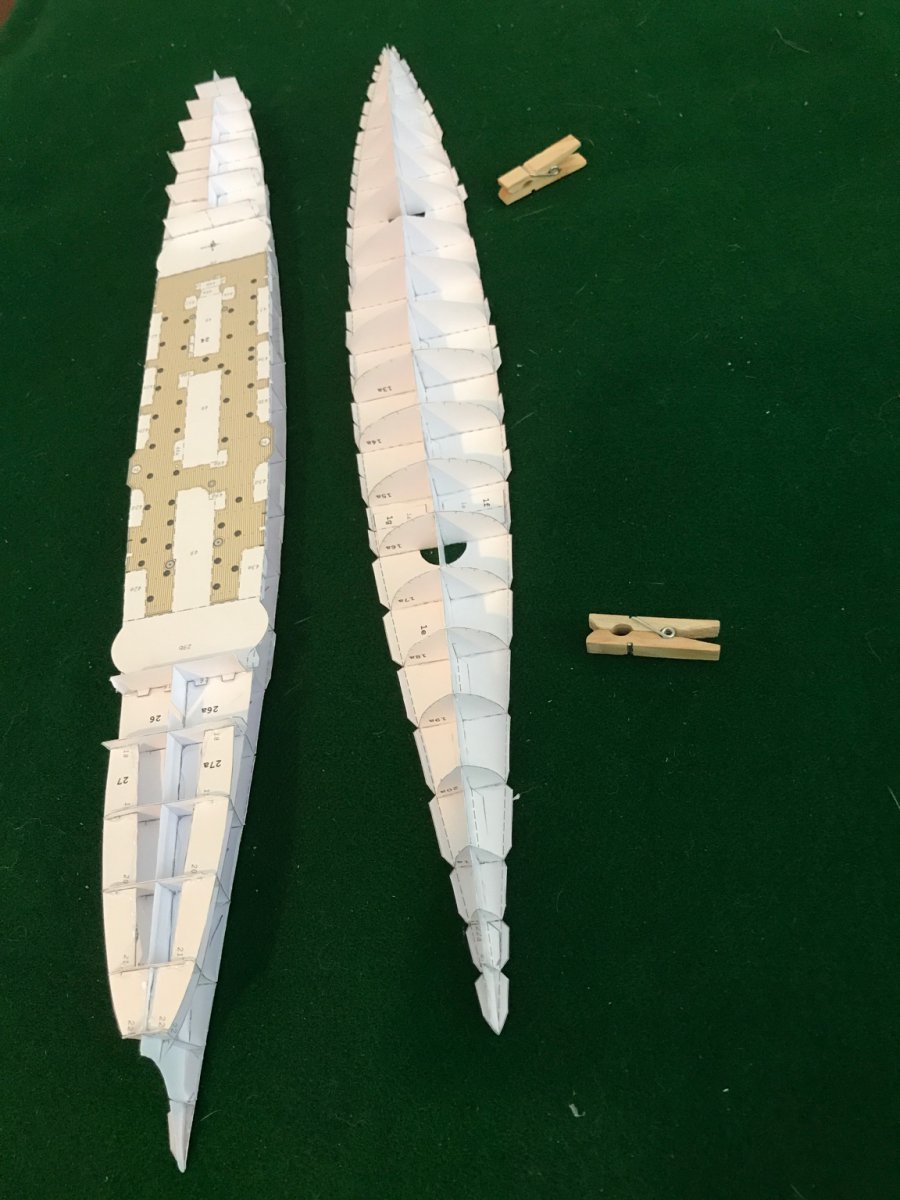

    Image1603018564.389832.jpg Image1603018602.555422.jpg Image1603018664.172696.jpg

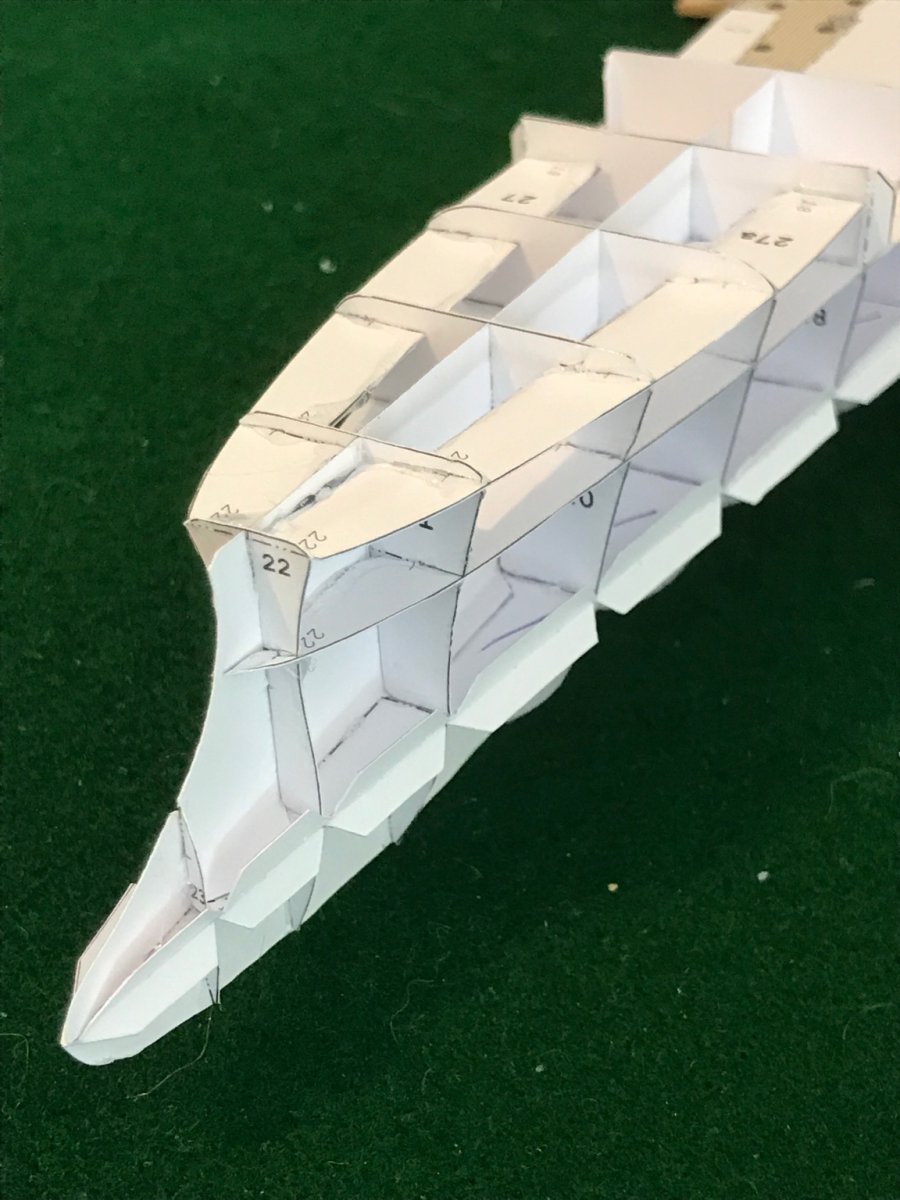

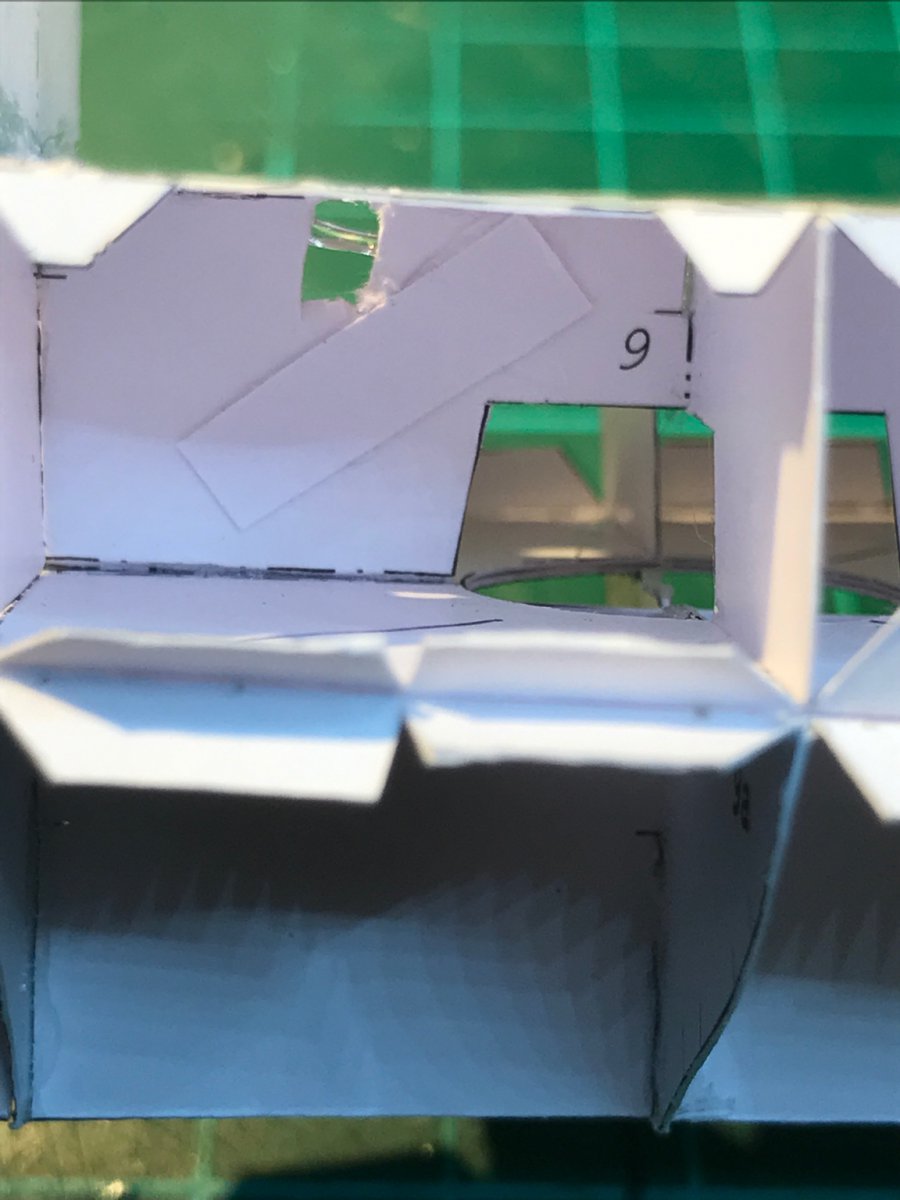

    Alle spanten en langsschotten zijn nu gemonteerd. Het lijkt allemaal prima te passen. Bravo HMV.

    TIMBERWOLF vindt dit leuk.
  19. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

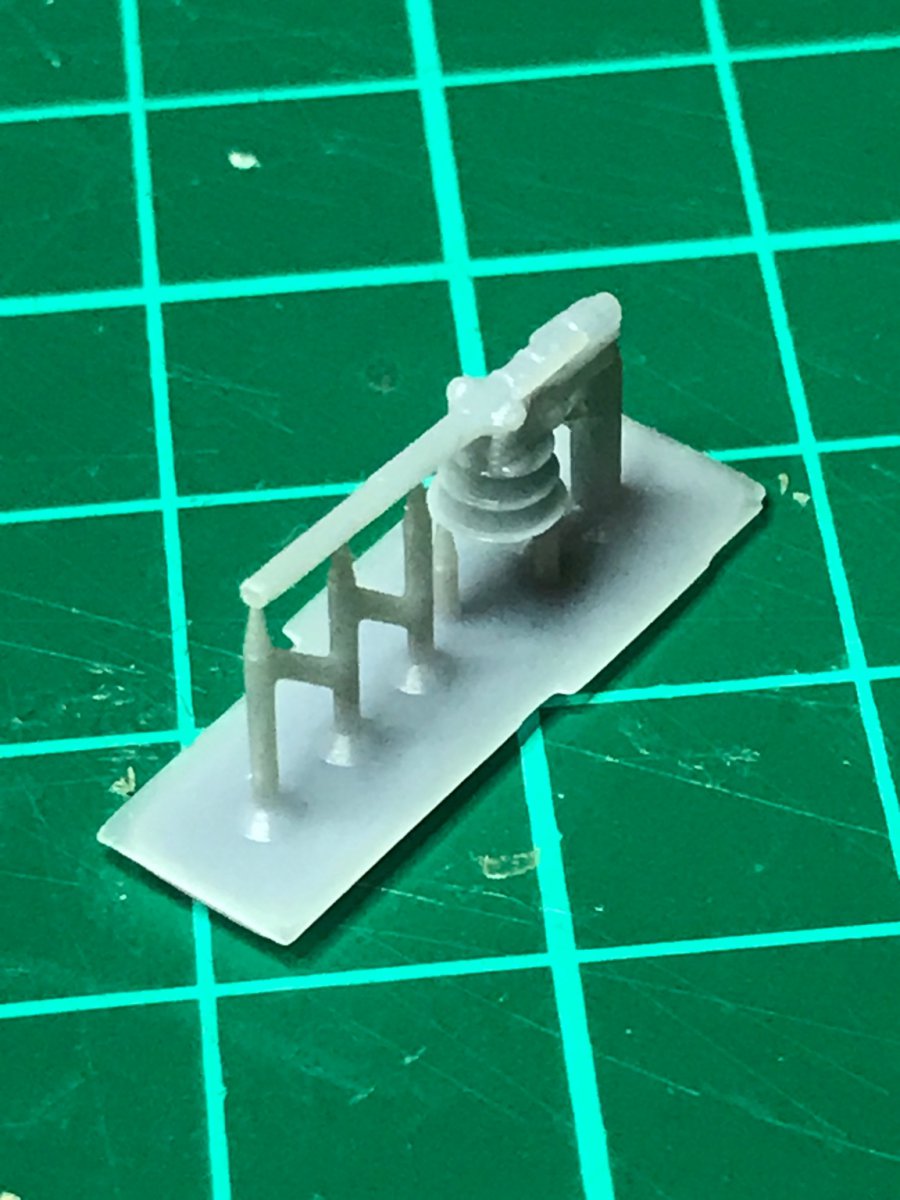

    De 10,5 cm kanonnen teken ik zelf. Best leuk werk, jammer dat je door de kleine schaal maar weinig detail ziet. Op de 3D LCD printer komt het er mooi uit.

    De kappen ontbreken nog voor de stuks op het dek. Misschien probeer ik die ook te printen

  20. erikborgers

    erikborgers

    Lid geworden:
    15 nov 2014
    Berichten:
    2.130
    Locatie:
    Zoetermeer

    Ik maak de kap eerst van karton. Eerst rondbuigen op een (konische) staaf en dan zet ik het onderstel in blue tack vast. Daarna de kap erop.

    Op de foto ziet dit er altijd minder uit.

    Een nogal rond geheel, benieuwd hoe makkelijk ik dat in 3d ontworpen krijg
