Bouwverslag lavochkin la-7

Discussie in 'Vliegende schaalmodellen' gestart door ronald blaas, 5 dec 2014.

  1. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hoi mede modelbouwers

    Ik ben ronald en bouw en vlieg al [ soms een pauze van paar jaar verhuizen en zo ] 20jaar modelvliegtuigen . Na lang twijfelen tussen de 1/4 schaal spit van mick reeves en lavochkin la-7 is het de la-7 geworden .Gewoon wegens het feit de kit van reeves best veel kost en aan alleen de tekening heb je niet veel.Nou komt het geluk dat een aantal weken terug een kit hier te koop werd aangeboden en ik deze heb gekocht ,dus als de la-7 klaar is de spit aan de beurt is. Ga voor de eerste keer een verslag maken en proberen deze kist zo schaal mogelijk te maken. Heb hier al veel gelezen en geleerd van mensen die ik zie als ware kunstenaars zal geen namen noemen zijn er er toch best veel . IK ga een poging doen om de la-7 dus zo schaal mogelijk te maken . Zal geen snelle bouw worden komt door tijd tekort en veel werk natuurlijk.
    Ik zaag alle onderdelen zelf ,heb me afgelopen zomer een figuurzaag en tafel zaag machine kado gedaan en dat werkt heel prettig.
    Ben al vanaf half sept bezig met bouwen .
    Lavochkin La-7
    tekening; David Andersen
    span ;2.60 m
    gewicht;tussen 16 en 19 kg
    motor; moki 180 [mits de financieel toe laat] anders DLE 111
    Dit zou het moeten worden ware het niet dat ik denk een ander kleur code maar daar ben ik nog niet uit

    Laatst bewerkt: 21 sep 2015
  2. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.214
    Locatie:
    Stein
    Welkom Ronald,

    Een mooie kist heb je uitgekozen om te bouwen.
    Veel succes met bouwen en veel fotos plaatsen.

    Ton

  3. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hoi Ton

    Ja dat wilde ook doen nu maar kan maar 1 foto en die tekst plaatsen en was geen plaats meer denk dat ik iets fout doe.

    Gr ronald

  4. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hier wat foto's

    Laatst bewerkt: 21 sep 2015
  5. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Misschien kan iemand mij vertellen hoe ik meer foto's in één keer kan plaatsen
    Alvast bedankt

    Gr ronald

  6. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
    Wat versta je onder een tafel zaag machine? :confused:

    Vwb. die foto's: kijk hier eens.

    Modelbouwforum.nl - FAQ

    Mooie kist hoor, die Lavochkin la-7! :p

    (Lijkt een beetje op een P-40 (behalve de neus van het kielvlak), ook zo'n mooi ding.)

    Succes!


    jan.

  7. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hoi Jan

    Daar had ik al gekeken ,ik zal vast iets niet goed doen maar daar kom ik wel achter [hoop ik ha ha ] . Een zaagtafel machine is gewoon zo'n klein tafel model zaag om latten b.v. te zagen zal wel een foto maken .
    Dacht aan deze kleuren combi [ foto geleend duits forum]

    Laatst bewerkt: 21 sep 2015
  8. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum

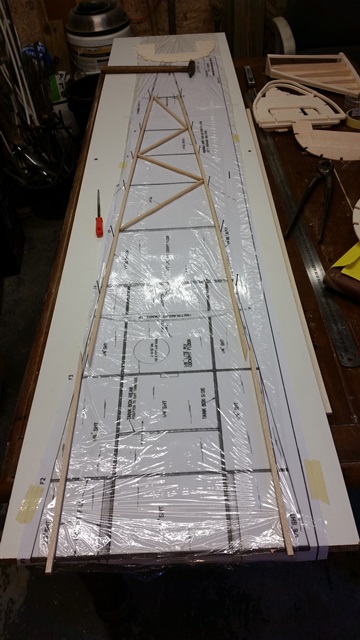

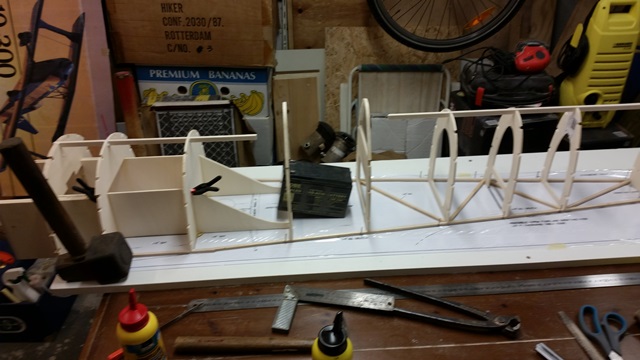

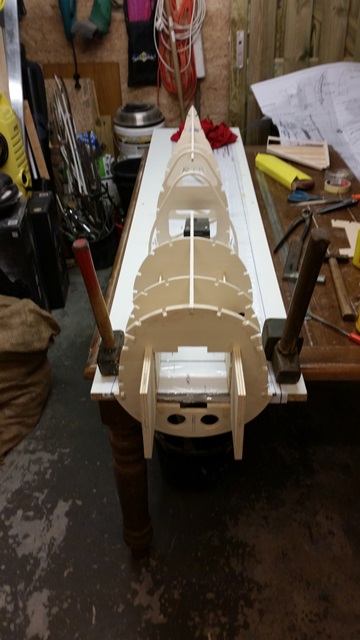

    Foto's hoe ver ik nu ben Alle spanten gezaagd

    Motorschot even gepast

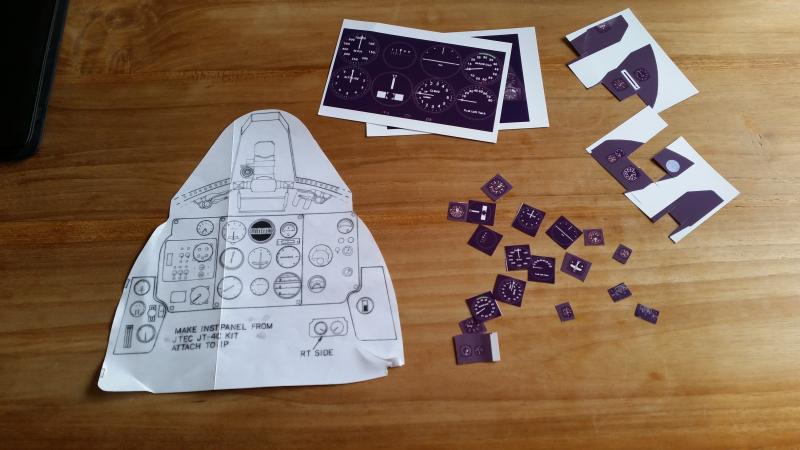

    Ook tussen door aan instrumenten paneel begonnen
    hier is mijn zaagtafeltje jan en de figuurzaag




    dit was het voor nu

    gr ronald

    Laatst bewerkt: 21 sep 2015
  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
    Mooie spullen en je gaat als 'n speer! :p

    Ziet er mooi uit. :yes:

    (En met foto's plaatsen gaat het ook al beter! :D )

    Laat ze maar komen!


    jan.

  10. Didier Neefe

    Didier Neefe

    Lid geworden:
    10 jul 2011
    Berichten:
    259
    Locatie:
    Voorburg
    Wow ziet er mooi uit! ik ga dit zeker volgen!

    Laatst bewerkt door een moderator: 14 nov 2015
  11. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.531
    Locatie:
    Tirol -Oostenrijk
    Erg mooi , ben er zelf ook met eentje bezig .... maar het bouwen gaat errug langzaam.
    Jij zet er nogal een vaart in :)

    succes met de bouw,
    Cor

  12. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .
    Hoi Ronald,

    Gaaf project, netjes gebouwd! :thumbsup:
    Nog een volger erbij!

    [​IMG]

    Die paneeltjes rechts boven op de foto komen me bekend voor ;)

    Voor de paneeltjes haal ik de instrumenten van o.a. de aerocockpit-website en maak in photoshop dan het paneeltje. Ze hebben ook Russische instrumenten uit de tweede wereldoorlog. Hier een linkje naar de Russische instrumenten:

    Individual instruments - AEROCOCKPIT

    Voorbeeld:

    [​IMG]

    [​IMG]

    Succes en veel plezier met de bouw van je mooie LA-7
    Groeten, Ramses

    Laatst bewerkt door een moderator: 17 nov 2015
  13. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .
    ps. Wanneer je op die website op de kleine afbeelding van een instrument klikt krijg je een grotere versie te zien. Die kan je "opslaan als" (rechter muisklik) en dan in photoshop of vergelijkbaar programma verwerken in je paneel.

    Groeten, Ramses

  14. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Dank jullie wel

    Ja klopt Ramses heb ik bij jou afgekeken, maar had al eens zoiets gezien ik dacht op een Duits forum . Ik print alleen de foto's zelf uit en dan uit knippen maar bedankt voor de link . Ik vond het lastig iets goeds te vinden maar deze link das top mooie afbeeldingen daar kan ik wat mee :thumbsup:

    Gr Ronald

  15. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.412
    Locatie:
    nuenen
    Wat een beauty! Abonnement

    Ramses laat ze als foto afdrukken omdat ze dan mooier blijven in de tijd.

  16. juweeltje

    juweeltje

    Lid geworden:
    15 aug 2011
    Berichten:
    1.249
    Locatie:
    Belgium an t' zeeken
    eventjes een abbo genomen.
    Ronald, ik zie dat je al in het bezit bent van een motorkap....Waar heb je die gehaald ?

    succes met de bouw !

  17. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hoi Juweeltje

    Deze motor kap heb ik via een Duitse modelbouwer gekocht , deze heeft al 2 van deze kisten gebouwd . Ik heb ook via hem de retracks en de canopy geregeld voor niet veel geld. Omdat ik niet veel tijd heb om dat ook te maken en zo strak dacht dan koop ik dat via hem wel . :yes:

    Gr Ronald

  18. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Lavochkin La 7

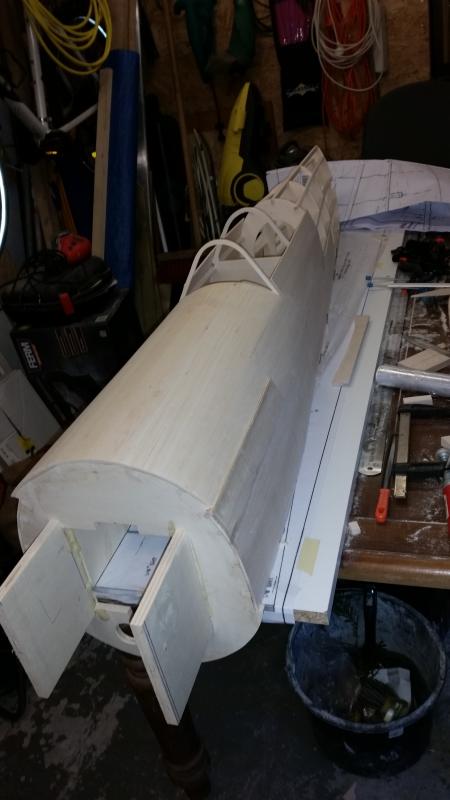

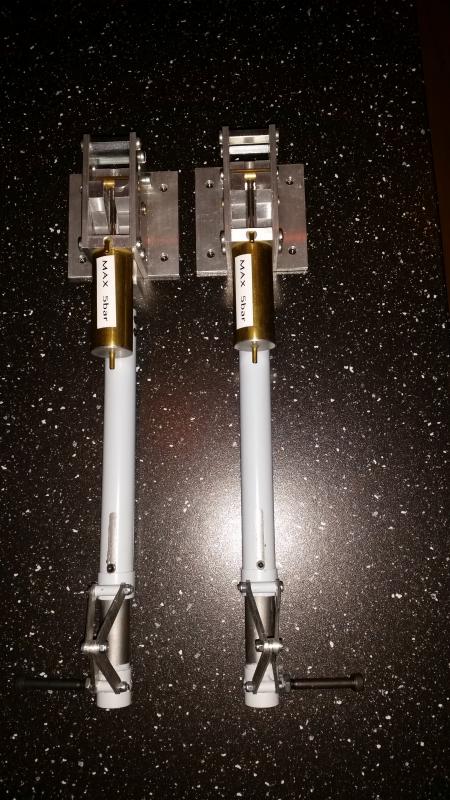

    Hier nog paar foto's van de motorkap - retracks en even een update wat ik gedaan heb

    [​IMG] [​IMG] [​IMG] [​IMG]

    Tot zover ben ik nu ,heb nog wel even een vraag; op de tekening kan ik niks vinden over down en sidetrust van de motor had dit al aan die Duitse rc bouwer gevraagd maar hij wist niet meer wat hij had gedaan . Hij heeft ook deze kist niet meer die is in de vliegtuig hemel :(
    Bij David zelf gaan kijken en hij geeft aan 0 dus geen down of side trust.
    Kan me toch niet voor stellen dat dit goed is . Even voor de info de vleugel word ook 0 en stabilo +1 dus wat te doen alle info is welkom.

    Gr Ronald

    Laatst bewerkt door een moderator: 17 nov 2015
  19. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Nog even een vraag: hoe kom ik aan die sterren als je bij het begin kijkt ,voel me wel vereerd dat dat zo gewaardeerd word:yes:

    Gr Ronald

  20. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.821
    Dat van die 0 graden kan wel kloppen
    dan staat je rudder onder een hoek van 1,5 a 2 graden rechts
    en je elevator op ongeveer 2 graden douwn gebouwd
