Lighting one , balsa delta leuk als clubproject.

Discussie in 'Bouwverslagen - Vliegen' gestart door Bart83, 10 sep 2020.

  1. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
    Hier een klein verslagje van de door mij ontworpen fun delta. Het kistje is opgebouwd uit lasergesneden delen 3 mm balsa en triplex en is deels beplankt met 1.5 mm balsa.
    De spanwijdte bedraagt 760mm. De setup kan vanaf een 2826 2200kv buitenloper op 3s2200mAh.
    Er is dan een 40A regelaar nodig.
    Voor de elevons voldoen twee 9gr servo's prima. Het prototype weegt vliegklaar ongeveer 600 gram.

    Onderstaand een foto verslagje en een video.

    Mvg,

    Bart









    De tekening:

    [​IMG]




    Het 3d model:

    [​IMG]



    De constructie:

    [​IMG]
    [​IMG]



    De bouwdoos:

    [​IMG]

    [​IMG]

    [​IMG]



    Delen uit de plankjes gehaald en netjes gesorteerd:

    [​IMG]



    En alles even droog gepast, daarna is de echte bouw begonnen. Let op het hergebruik van het ''lege'' triplex plankje.

    [​IMG]

    [​IMG]

    [​IMG]



    De motor drager uit 3mm triplex:

    [​IMG]



    Scharnier sleuven zijn lasergesneden:

    [​IMG]



    De verticale staart wordt as na het bespannen verlijmd:

    [​IMG]



    Vormen van de neuslijst:

    [​IMG]



    Ruwbouw gereed:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]



    Luik biedt toegang tot de ontvanger en lipo:

    [​IMG]

    [​IMG]

    [​IMG]

    eric_laermans, coen_l en AER vinden dit leuk.
  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    freekt, Ariel en AER vinden dit leuk.
  3. AER

    AER Vriend van modelbouwforum.nl

    Lid geworden:
    8 dec 2016
    Berichten:
    180
    Locatie:
    Apeldoorn
    Een leuk project en super snel. Knap van je dat je dat allemaal kan ontwikkelen en dan bedoel ik niet alleen dit project.:worship:

    Cnn en Bart83 vinden dit leuk.
  4. WillydeWoofer

    WillydeWoofer

    Lid geworden:
    25 apr 2015
    Berichten:
    3.230
    Locatie:
    Omgeving 's -Hertogenbosch
    Schitterend gedaan, in elk opzicht.
    Maar wie is in staat met dit kleine, moeilijk zichtbare, snelle toestel te vliegen? Welk niveau moet je daarvoor hebben?

  5. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
    @AER , bedankt !

    @WillydeWoofer , deze delta is erg gemakkelijk te vliegen, het kistje kan natuurlijk best snel, maar ook erg langzaam vliegen. Kijk maar in de video.

    Mvg,

    Bart

  6. WillydeWoofer

    WillydeWoofer

    Lid geworden:
    25 apr 2015
    Berichten:
    3.230
    Locatie:
    Omgeving 's -Hertogenbosch
    Ik ben toevallig ook een delta in elkaar aan het breien. Die heeft een span van 115cm.
    Ben benieuwd of die goed zichtbaar zal zijn, maar inderdaad, niemand zegt dat je heel ver weg
    of razendsnel moet gaan vliegen.

    Bart83 vindt dit leuk.
  7. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.666
    Locatie:
    Weidenbach in de Eifel
    Lijkt wel heel erg op een verkleinde Laser Arrow.
    Ook de opbouw met de ribben en de liggers is mooi gekopieerd.


    GJ

  8. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
    Ik heb natuurlijk goed gekeken naar de laser arrow. Lang geleden toen er hier in de buurt nog een modelbouw winkel was stond er een bouwdoos van een laser arrow in de etalage. Als kind vond ik deze al heel gaaf.
    Nu zag ik laatst op fb dat er een arrow was gebouwd en dat triggerde mij een kleine electro delta uit te werken. De term gekopieerd als reactie op ribben en liggers is wel uniek, zowel een Renault als Opel hebben wielen en draagarmen. Begrijp niet zo goed welk punt je wilt maken.

    Mvg,

    Bart

    Laatst bewerkt: 11 sep 2020
    freekt, AER, areon en 3 anderen vinden dit leuk.
  9. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
  10. Rutten

    Rutten

    Lid geworden:
    6 apr 2006
    Berichten:
    268
    Gisteren bouwpakket binnen gekregen van rc-europe.
    Complimenten aan Bart voor zijn ontwerp werk. goed door dachte opbouw.
    Ook complimenten aan rc-europe voor de complete kit. Zelfs de rudder hoorn en magneetjes zijn meegeleverd.

    Bart83 vindt dit leuk.
  11. WillydeWoofer

    WillydeWoofer

    Lid geworden:
    25 apr 2015
    Berichten:
    3.230
    Locatie:
    Omgeving 's -Hertogenbosch
    Bart83 vindt dit leuk.
  12. Alexzzz

    Alexzzz Moderator Moderator team Forum veteraan

    Lid geworden:
    5 mei 2004
    Berichten:
    23.303
    Locatie:
    Spijkenisse
    Zo, die van mij ook even in elkaar "gegooid". Nu een paar weken wachten op de folie van Ali :p

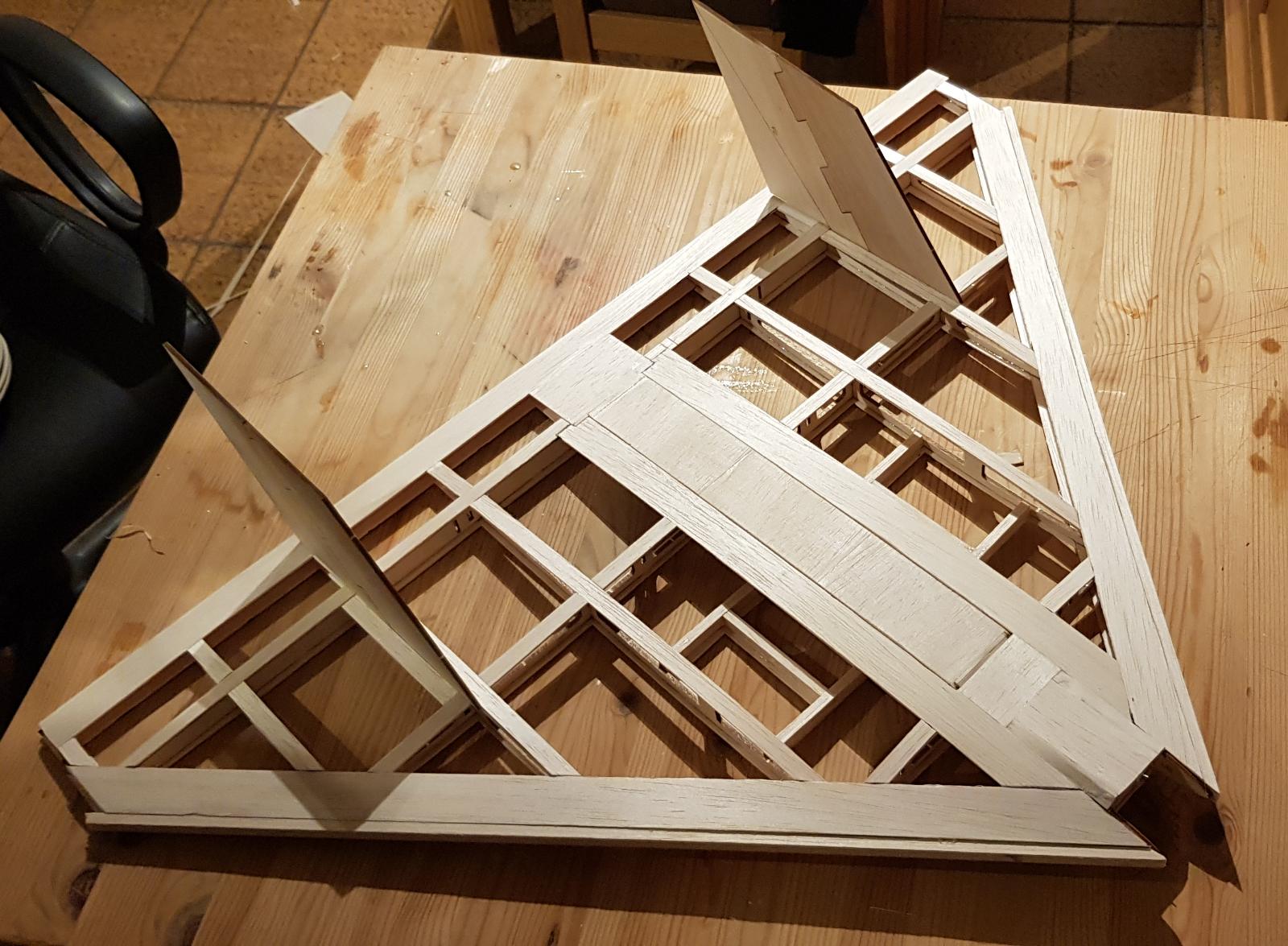

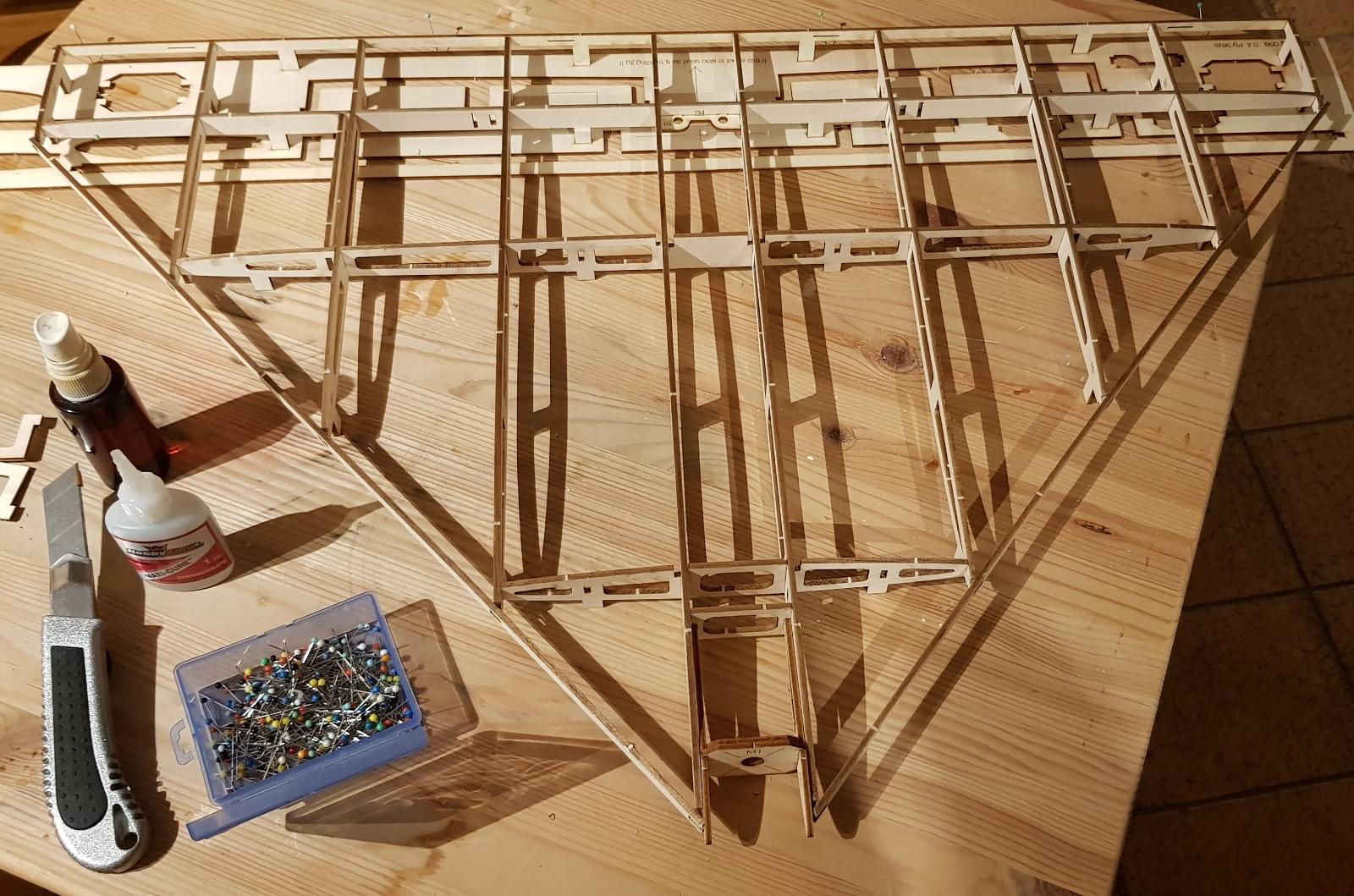

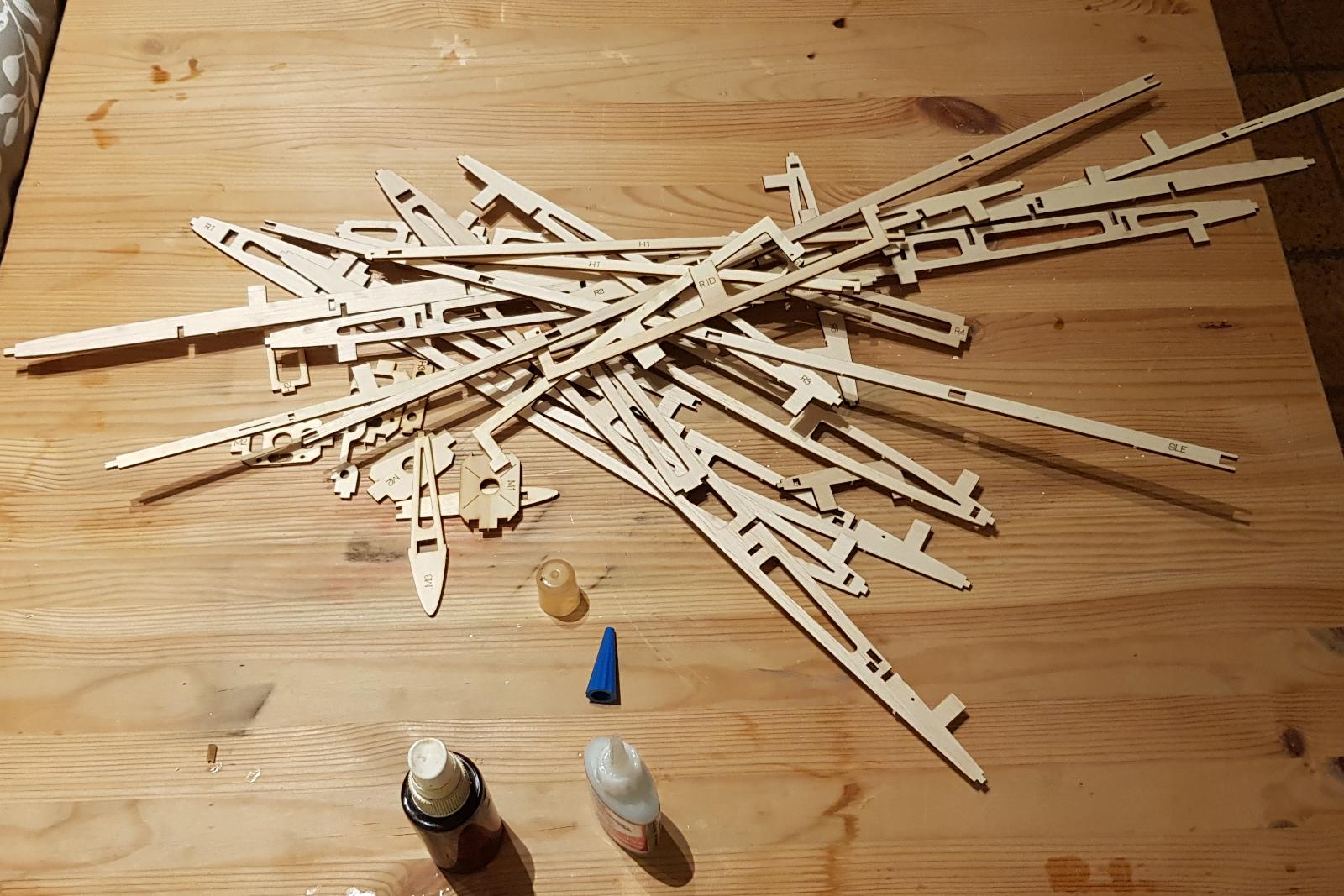

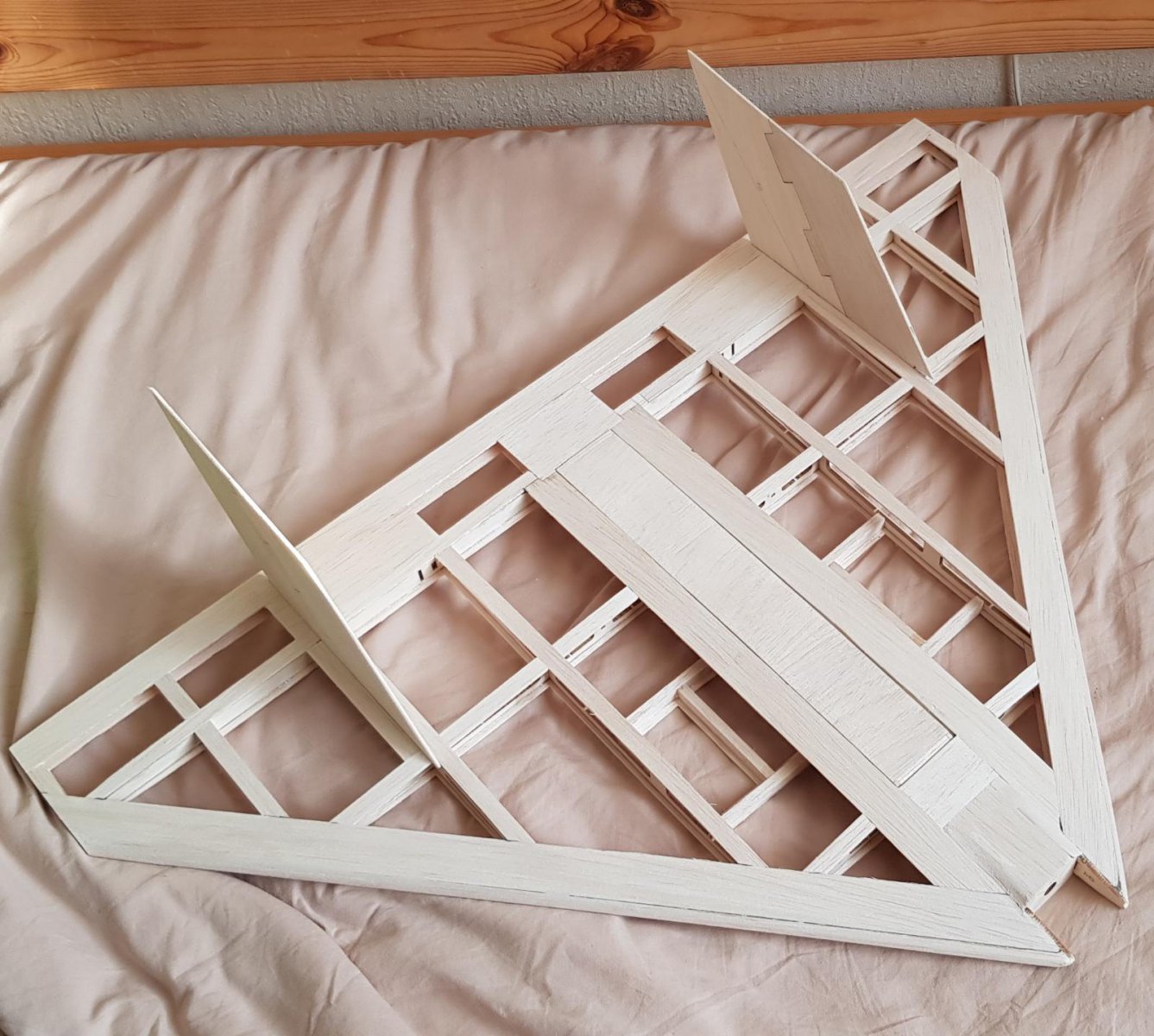

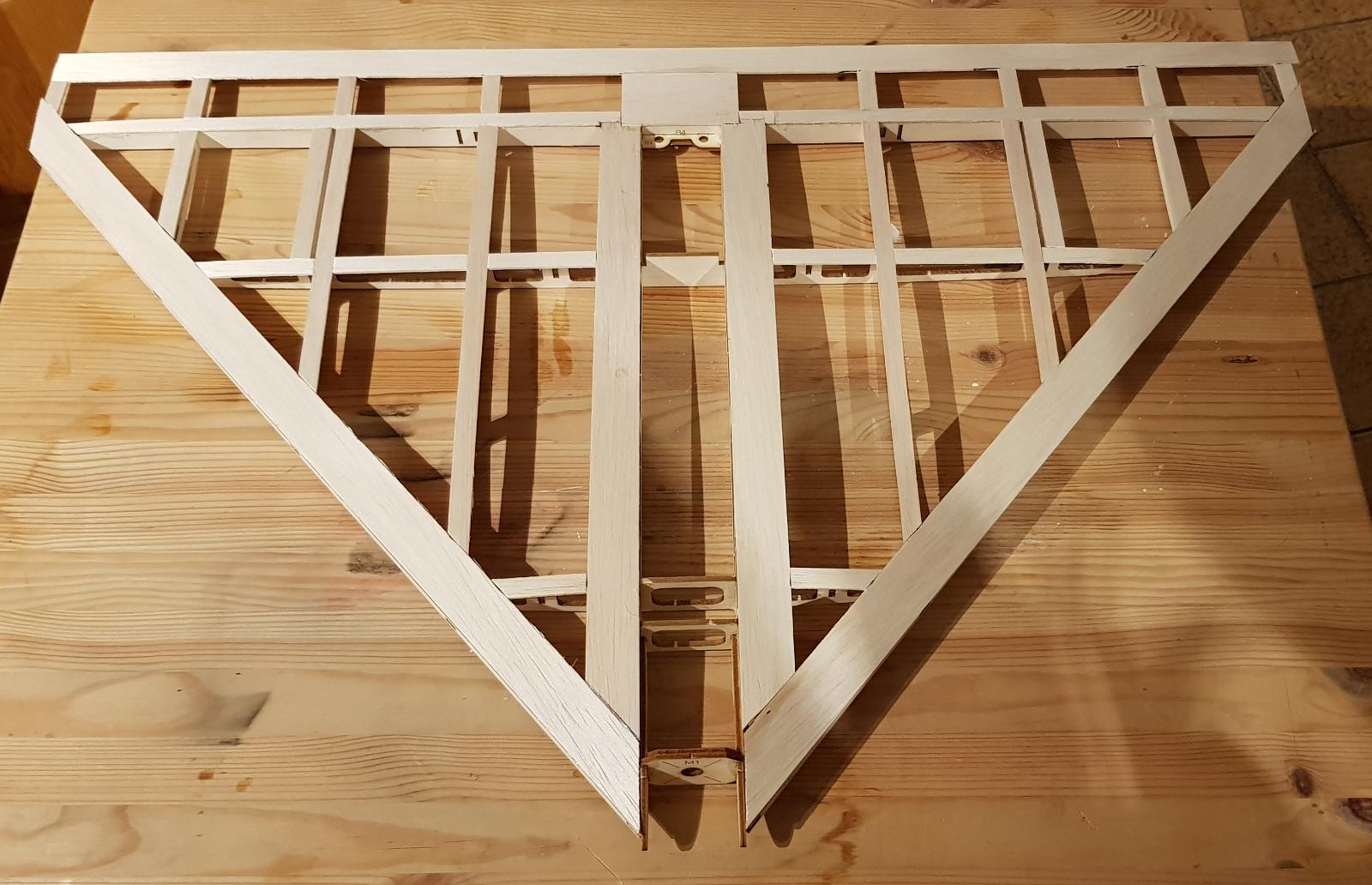

    01.jpg 02.jpg 03.jpg 04.jpg 05.jpg

    AER en Bart83 vinden dit leuk.
  13. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
  14. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
  15. Alexzzz

    Alexzzz Moderator Moderator team Forum veteraan

    Lid geworden:
    5 mei 2004
    Berichten:
    23.303
    Locatie:
    Spijkenisse
    Bart83 vindt dit leuk.
  16. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.666
    Locatie:
    Weidenbach in de Eifel
    Ik maak geen punt, ik constateer alleen dat het een verkleinde Arrow is, de bouw en vormgeving van de liggers, zelfs de pijlstelling lijkt mij gelijk.
    Ook de kielvlakken en positie.

    Maakt niet uit maar persoonlijk vind ik het geen "eigen" ontwerp.
    Onderstaand de Laser Arrow voor degenen die hem niet kennen.
    Model uit 1997?
    [​IMG]

  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.726
    Locatie:
    Oostvoorne
    @GJVO , Leuk die foto's van de originele laser arrows uit de jaren ''90 :) Nog steeds is mij je intentie van posten niet helemaal duidelijko_O
    Natuurlijk is het een kleinere electro delta sterk gebaseerd op de de originele laser arrow. Niemand beweerd dat dat niet zo is, vandaar ook de keuze van mijn kleurenschema, meer een ''tribute'' aan de laser models arrow.
    Maar het is wel degelijk een eigen ontwerp. Zoals je op de foto's en video kunt zien ben ik het ontwerp begonnen met een 3d model en heb dit verder uitgewerkt naar een mooie kit.
    Gelukkig zijn er in deze tijd van voornamelijk schuim RTF/PNP vliegtuigen nog mensen die de moeite nemen iets te ontwerpen voor houtbouw.
    Als je het niets vindt is dat natuurlijk prima, niemand verplicht je er naar te kijken. Verder houd ik het draadje graag positief en constructief, daar wil ik het maar bij laten.....

    Bart

    Laser-Arrow-Delta-wing-Balsa-kit.jpg laser-arrow-model-wooden-kit-model_360_cebdd747cfb9de8d2b6823ca2dbfffc9.jpg

    freekt, Richard Huizer en AER vinden dit leuk.
  18. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.421
    Locatie:
    Ieper,west vlaanderen
    Bart83 vindt dit leuk.
  19. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    1.631
    REVERSE ENGINEERING,

    Mooi hoor! (vooral na de tweede Goose)

    Zelf had ik ook verleden week een losse afspraak gemaakt met iemand die zijn tijd en ruimte beschikbaar maakt om met een 3D scanner aan de gang te gaan.
    Misschien dat aankomende winter ik wat meer kan opschrijven over dat specifieke proces en gedachtengangen van het “aanpassen’’ van bestaande(3D)modellen.

    Leuk idee Bart!

    Groet:Robin

  20. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.666
    Locatie:
    Weidenbach in de Eifel
    Op 3S zou een 7x10 oeten kunnen, 11 Ampere, snelheid rond de 125 km/u

    GJ
