Lockheed C5 Galaxy, schaal 1:25

Discussie in 'Vliegende schaalmodellen' gestart door Mijnheer Rob, 31 mrt 2011.

  1. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.447
    Locatie:
    groningen
    Of een verslag van wat deze man nu aan het bouwen is!:p

    (Hij zit vast niet stil . . . :nooo: )

    Zou het een C-130 zijn? ;)


    jan.

  2. Mijnheer Rob

    Mijnheer Rob

    Lid geworden:
    14 sep 2005
    Berichten:
    1.676
    Locatie:
    Aarle-Rixtel
    Hahaha, bouwverslag is op zijn site te vinden, link in openingspost.
    Daar heeft Grad genoeg tijd in gestoken, sommigen posten veel, anderen bouwen veel ;)

    @Davy, ik weet niet waar je vandaan komt, maar Grad gaat regelmatig naar een meeting of dergelijke, komt 'm vast nog eens tegen.

    @Jan, geen idee wat volgende gaat worden, maar Hercules is zo'n 13 in dozijn toestel, iets te voor de hand liggende kist. Ik durf er wel een kratje bier om te verwedden dat ie die nooit zal bouwen, hij zoekt meestal de net iets minder voor de hand liggende kisten uit... :thumbsup:

  3. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Schaalmeeting Oss kan ik zeker aanbevelen! :yes:
    (ik wil hem ook graag zien ;))

  4. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.447
    Locatie:
    groningen
    Nou . . . :?

    Behalve die schuim-dingen, hoe vaak zie jij er één (een mooie grote met alle details) op shows of meetings? :confused:

    Ik niet . . . :nooo:

    We gaan het zien wat het wordt . . . :p


    jan.

  5. Frank Stevens

    Frank Stevens

    Lid geworden:
    17 sep 2002
    Berichten:
    2.035
    Locatie:
    Soerendonk, het leukste gat van Nederland!
    Grad op 3 juli in Weert?
    We kijken er nu al naar uit!
    Grad met een C5 en Willy met een T5... wie weet?

    mooi mooi mooi ...

  6. RED

    RED

    Lid geworden:
    11 jan 2010
    Berichten:
    51
    Locatie:
    Lisse
    Wellicht een mooie C17 voor ernaast??!!

    Complimenten op dit gewildige stukje vakmanschap!!

  7. Han

    Han

    Lid geworden:
    3 sep 2002
    Berichten:
    4.361
    Locatie:
    Epe..HanDeBouwer en hobbyhok
    Zo Grad.
    Het is er dan toch van gekomen met zijn twee vliegen.
    Was toch niet zo moeilijk;).

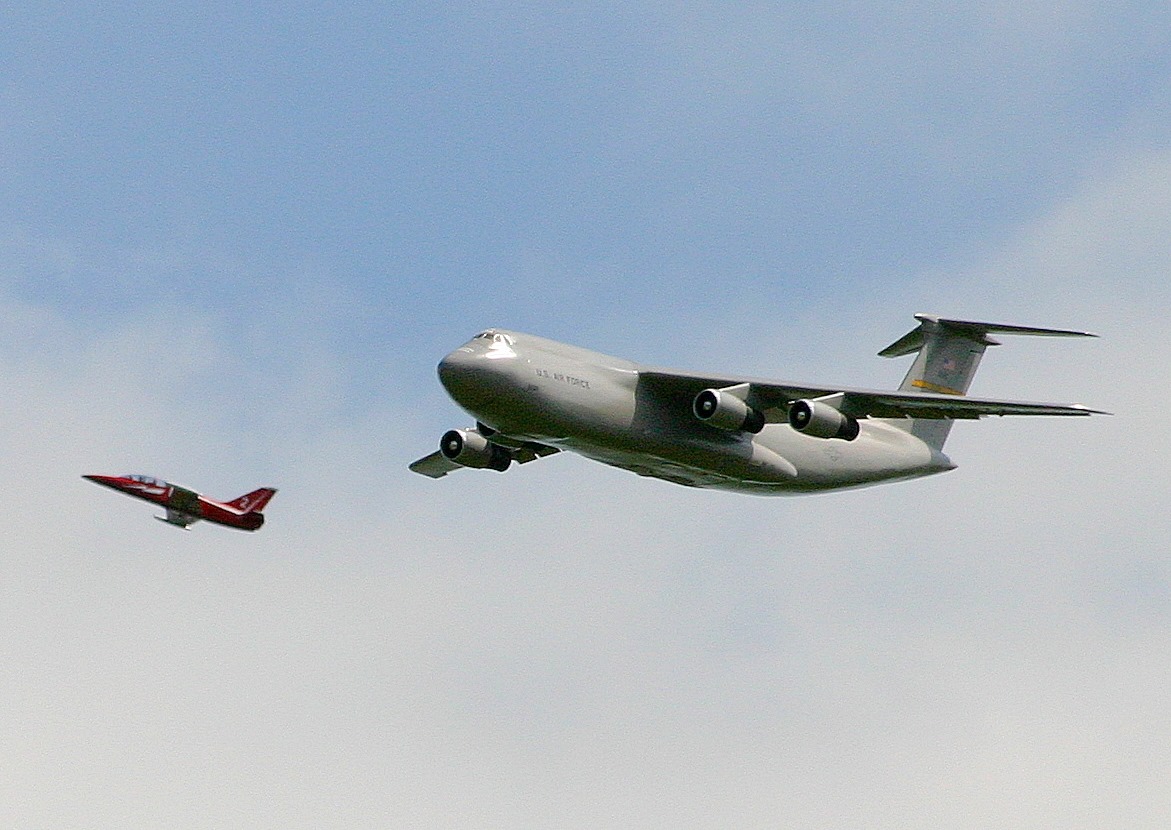

    Heb hem nu twee wekenden mogen zien hij is echt gaaf.
    En vliegt ook zo mooi rustig.

    [​IMG]

    Waar is mijn beech.

    Groeten Han.

  8. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Een bijna 10 jaar oud draadje maar weer actueel maken.

    Ongeveer een jaar geleden vroeg Piet (een clubgenoot) of ik zijn Galaxy verder wilde afbouwen.
    Onder het mom van; zonde om zo'n mooie kist niet te voltooien, zei ik ja.
    Een paar weken later belde Piet dat hij alles in de auto had geladen en het de volgende ochtend langs kwam brengen.
    En zo geschiedde het.

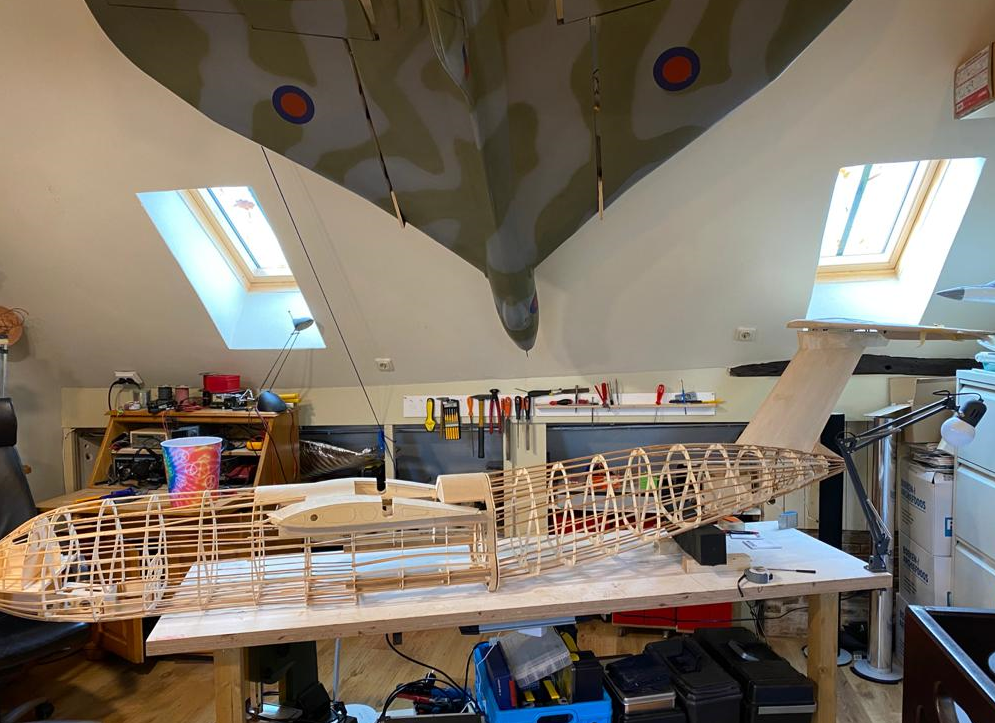

    Een in spanten en latten gebouwde romp in twee delen. Totaal 3 meter lengte en doorsnede van ruim 35 cm.
    Alle ribben van de vleugels reeds gefreesd, net als veel aluminium en kunststof onderdelen.
    Een bundel latjes in diverse afmetingen. Zeker 3 kg aan afgedrukte tekeningen. De digitale bestanden op twee USB-sticks.
    Drie servo's voor elevator en rudder zijn zelfs al ingebouwd.

    Uiteraard was ik heel dankbaar, maar tegelijk was er de zorg; waar ga ik "het" laten?
    En zo belande ze op zolder in de schuur.

    Tot een paar dagen geleden.

    Een soort van adel verplicht (maar ook een uitgelezen kans).
    Zo van; ik zal er alles aan doen dat deze kist afgebouwd gaat worden.
    Na twee dagen plaatsmaken (opruimen, sorteren, afvoeren etc.), is er weer plaats op en rond de bouwtafel.

    Dat is gewoon een romp van 3 meter lengte!

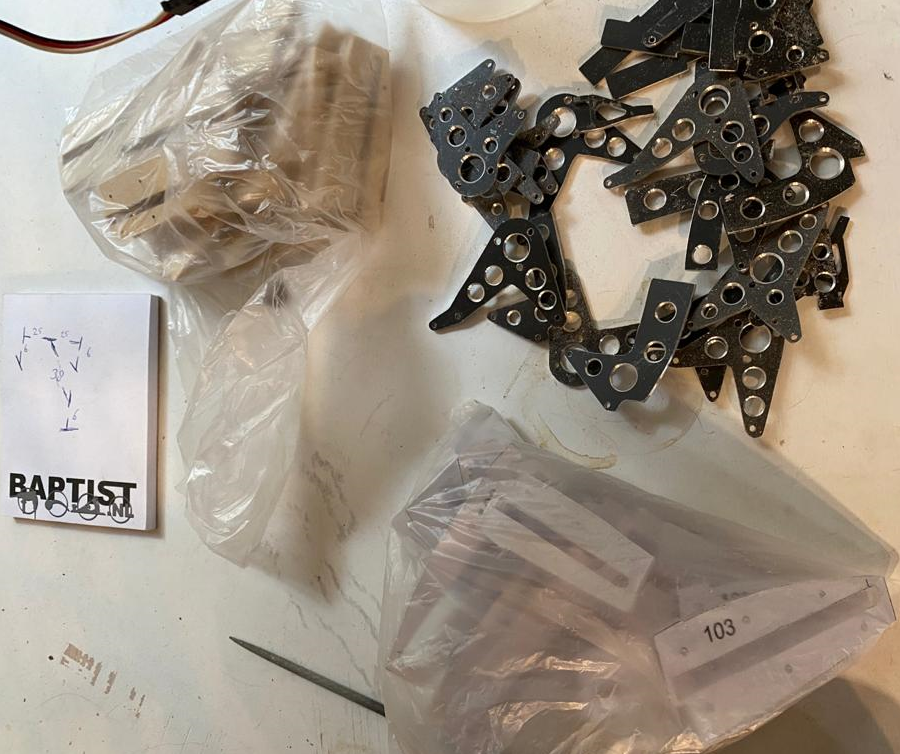

    Een stapel gefreesde onderdelen uit aluminium en kunststof. Ten behoeve van de bediening van de flaps.

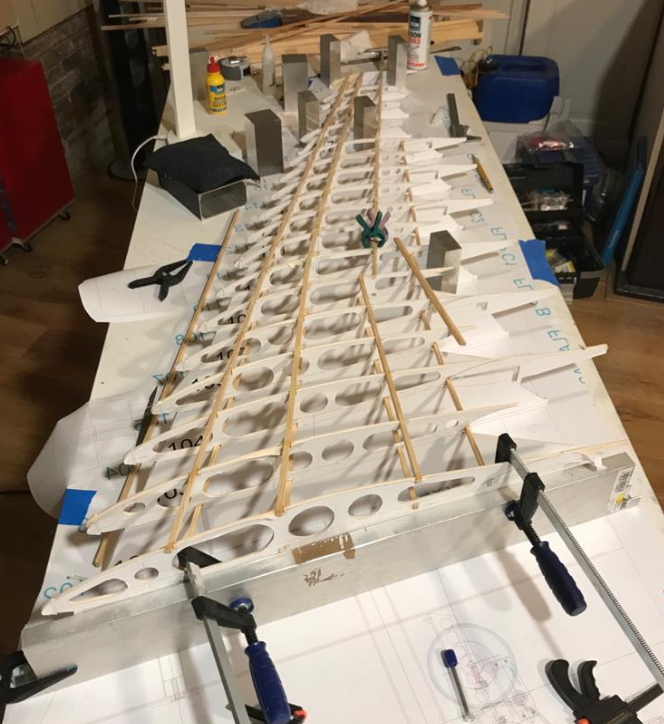

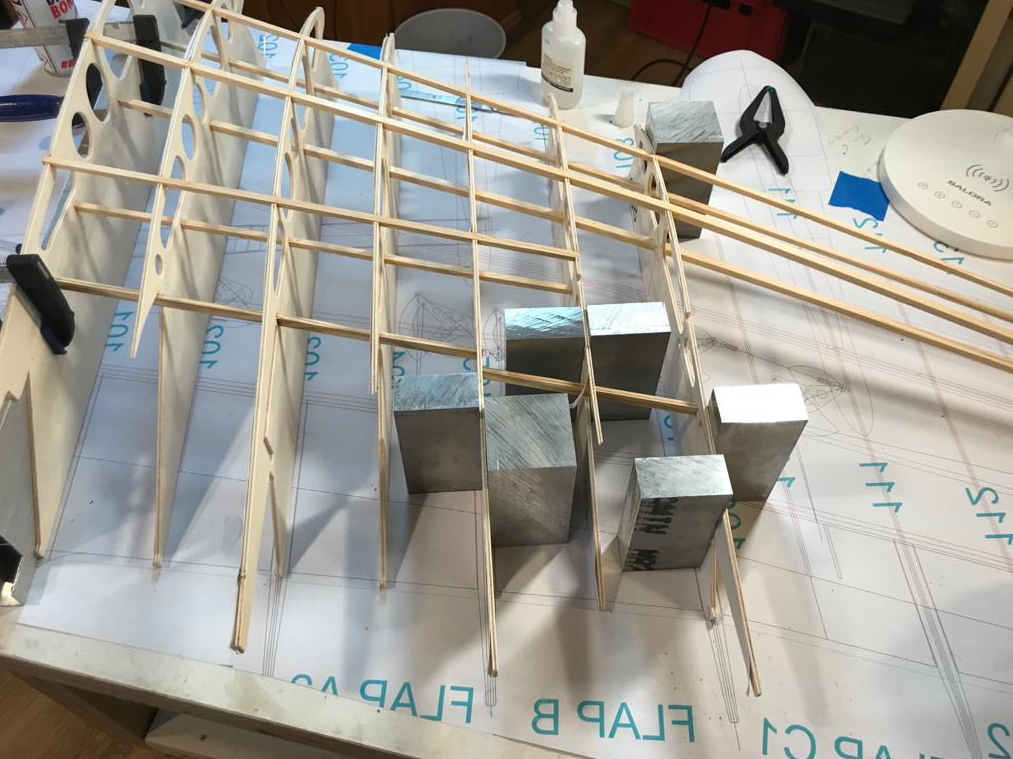

    Vandaag een begin gemaakt met de rechter vleugel.
    De ribben zijn reeds keurig gefreesd (1 klein foutje in een rib (denk ik) en een foutje met het verlijmen van een ligger van mij, tot dusver is het als in elkaar plakken van een bouwkitje.



    Wordt zeker vervolgt.

    Laatst bewerkt: 30 dec 2020
    Thedo, Arnold 85, Cnn en 5 anderen vinden dit leuk.
  9. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Leuk dat je verder gaat met dit project!

    Mvg,

    Bart

  10. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.812
    Locatie:
    Zeewolde
    Gaaf!!!

  11. PH-MEL

    PH-MEL

    Lid geworden:
    2 sep 2007
    Berichten:
    1.736
    Locatie:
    noord holland
    Gaan we volgen!

  12. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.447
    Locatie:
    groningen
    'Uitdaging' is een understatement.

    Succes!


    jan.

  13. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Het gaat geen snelbouwproject worden, maar er wel worden kleine stapjes gemaakt.

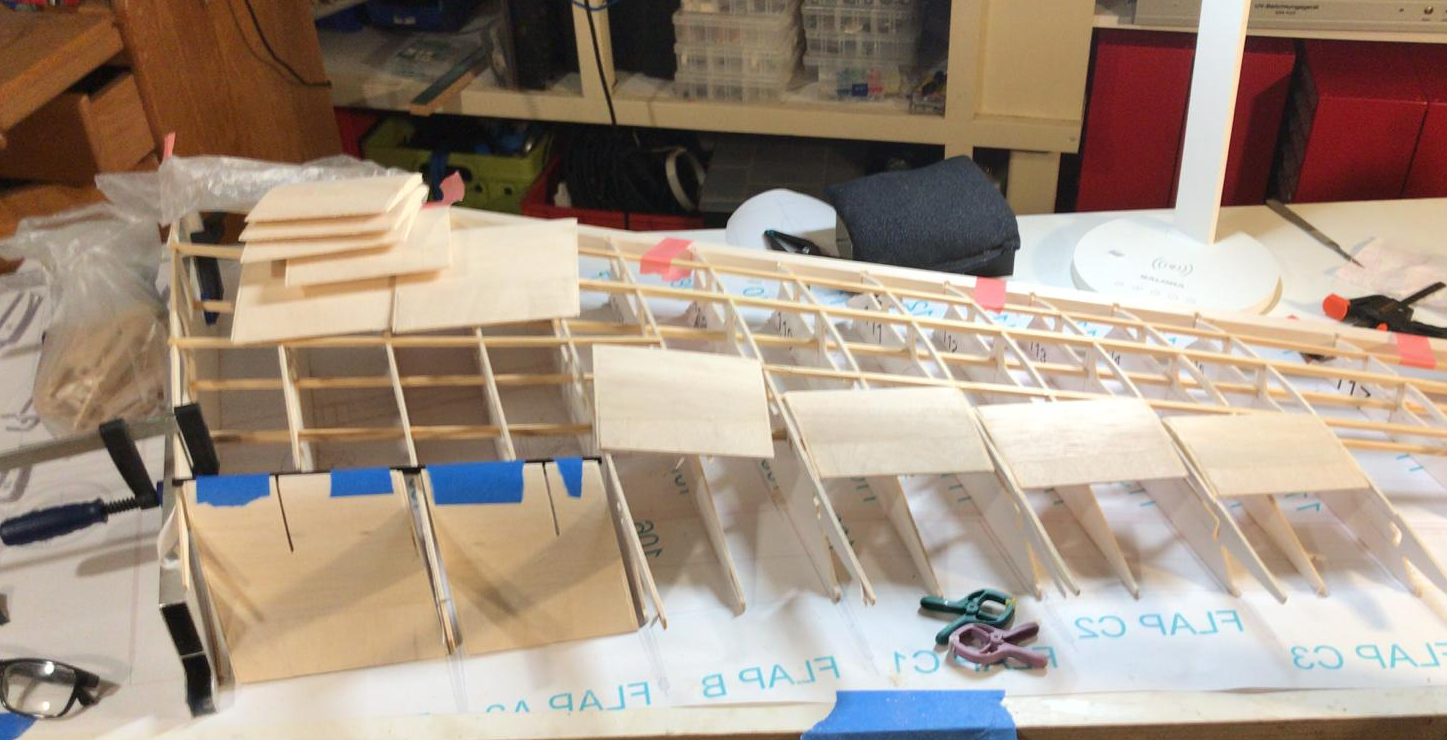

    Ik ben verder gegaan met het maken van de flaps, om me een beetje in te leven hoe het één en ander straks ...?
    Hoe gaat dat passen? Wat moet ik monteren en in welke volgorde, Hoe gaat dat straks werken?

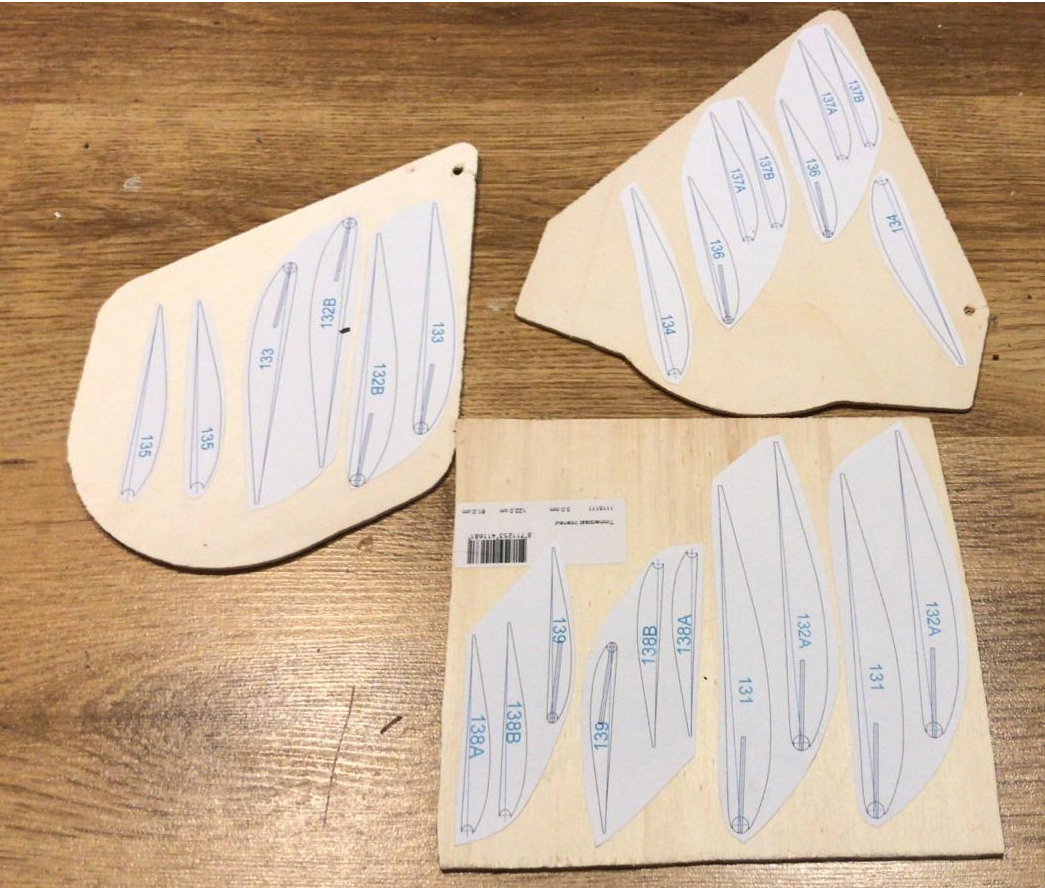

    Eerst de ribbetjes van de flaps maar even op de meegeleverde restanten Gamma-timmerplaat plakken met de bekende plakstift en uitzagen op de lintzaag.

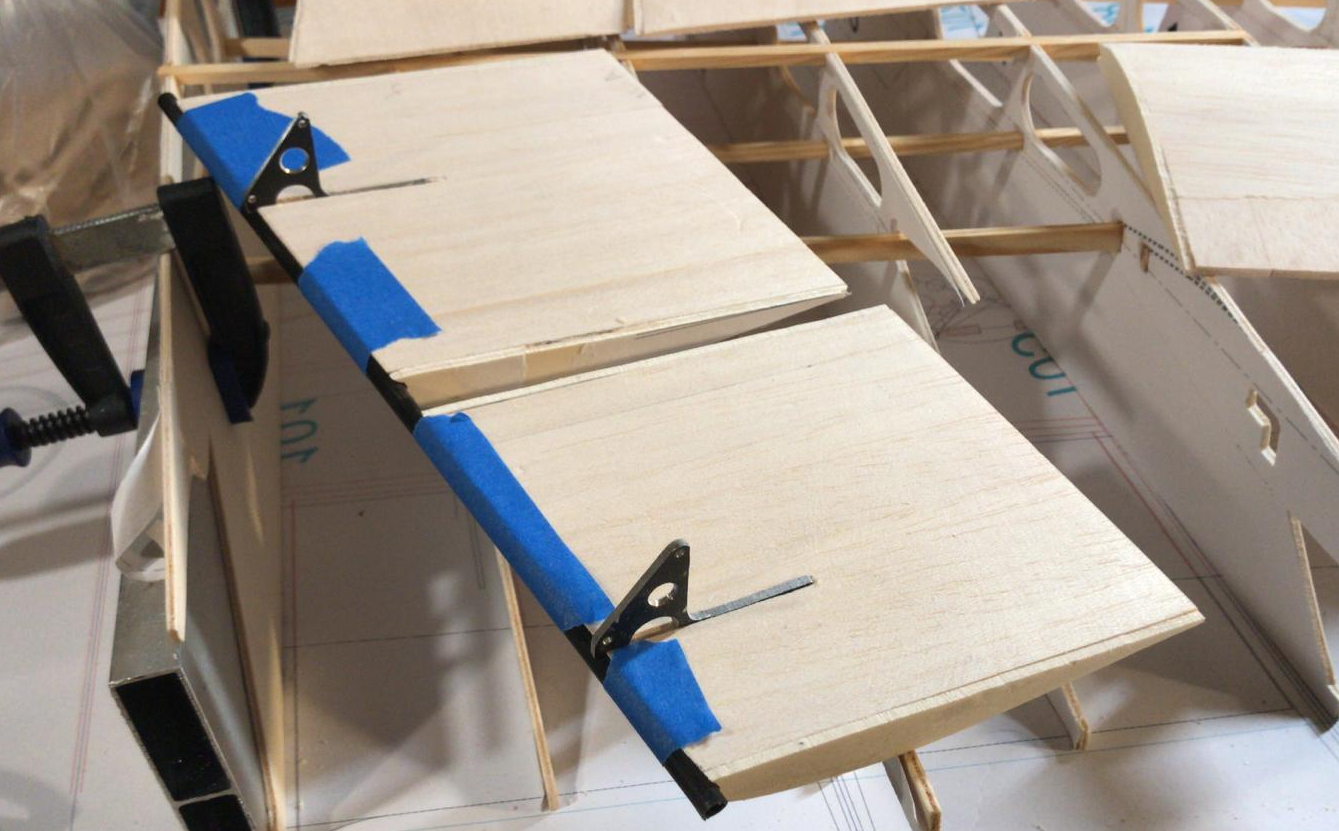

    De flaps heb ik gemaakt van volledig Balsa. Naar mijn idee was het niet de moeite hier een holle constructie van te maken (hevels en "meeneem-pennen" hebben ook vezels nodig voor houvast).
    Deels uit Hollandse zuinigheid (zonde om 25mm naar 2mm te schaven), deels omdat ik niet elke dikte op voorraad heb, maar ook omdat het sterker is; heb ik de flaps gemaakt van twee lagen Balsa en dan (bijna)haaks verlijmd.

    En om straks niet met allemaal linkse (of rechtse) flaps te zitten, heb ik ze alvast maar voor beide vleugels gemaakt.


    Er is nog niets verlijmd. Gewoon om te passen.


    Heb ik even mazzel (alweer).

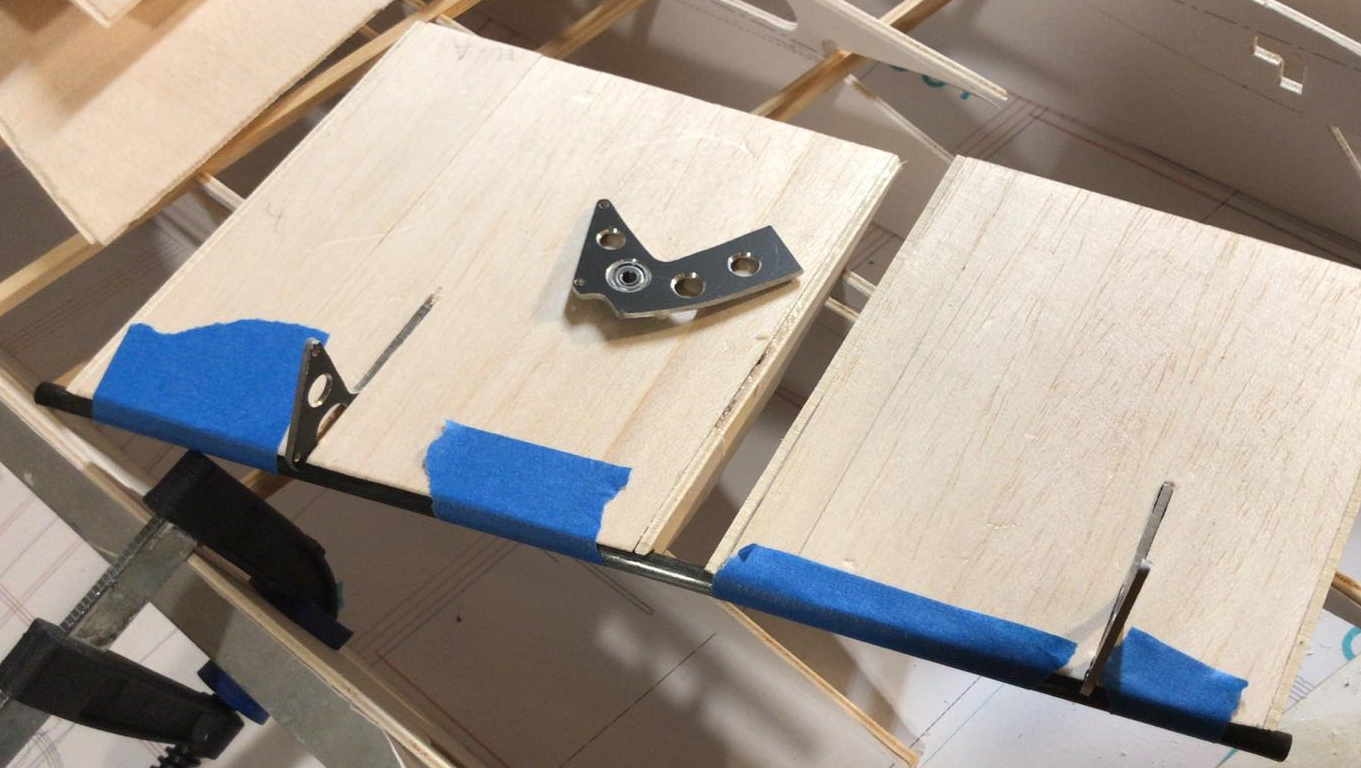

    De bestelde 10mm flenslagers passen perfect in de heveltjes om de flaps te sturen.
    Dat wordt dus mooi speling en slijtage vrij. Hoef ik niets te gaan draaien (metaal bewerken is niet helemaal mijn ding) en kan verder met geprinte onderdelen.

    Waarschijnlijk komt er nog meer goed nieuws.
    Willy heeft het/de originele (na de laatste crash beschadigde) landingsgestellen nog en die mag ik overnemen.
    Zondermeer het meest complexe deel om te maken van deze C5.

    Morgen verder met het bekleden van de bovenzijde van de eerste vleugel.
    Nu ik denk te weten hoe het gaat werken met de flaps, is dat de volgende stap.

    M.l.v.Doesburg, Berto en Arnold 85 vinden dit leuk.
  14. Arnold 85

    Arnold 85 Vriend van modelbouwforum.nl

    Lid geworden:
    14 jul 2015
    Berichten:
    2.438
    Locatie:
    Lunteren
    Wat een hout! Gaaf!
    Word gevolgt

    Zeg, die acro vulcan die daar hangt.......maiden?.......

  15. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Als we Covid een beetje achter ons hebben gelaten, is het de bedoeling dat het op Deelen gaat gebeuren.
    Maar daar dan eerst nog wat thuis raken met andere vliegers, ik heb er nog geen meter gevlogen.
    Komt goed.

    Laatst bewerkt: 2 jan 2021
    Arnold 85 en Berto vinden dit leuk.
  16. Gerald Rutten

    Gerald Rutten

    Lid geworden:
    6 mei 2005
    Berichten:
    3.517
    Locatie:
    Zuidelijk
    Prachtig project!!!

  17. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Dat is het heel zeker.
    Alleen zal ik zeer waarschijnlijk nooit jouw schaalniveau :oops:(en die van vele anderen in dit deel van het forum) ooit bereiken.
    Ik ga wel mijn best doen.
    In ieder geval om hem fraai en vliegend te krijgen (en zo lang als mogelijk te houden).

    Met dank aan Grad en Willy mag ik, wat er over gebleven is na de laatste crash, binnenkort ophalen.
    Een schat aan kennis en een mooie bron aan materialen.

    Leve de circulaire bouw.
    We hebben afgesproken; dat ook ik weer alles, wat er nog bruikbaar is, doorgeef aan de volgende bouwer, zodra ik haar niet meer kan laten vliegen.

    Maar eerst er maar eens iets moois van maken.
    Dan de maiden.
    En daarna er zo lang mogelijk van gaan genieten, :)


    Laatst bewerkt: 4 jan 2021
    Bart83 vindt dit leuk.
  18. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Inmiddels weer iets verder.

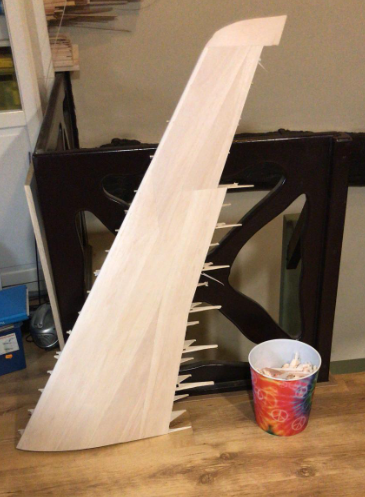

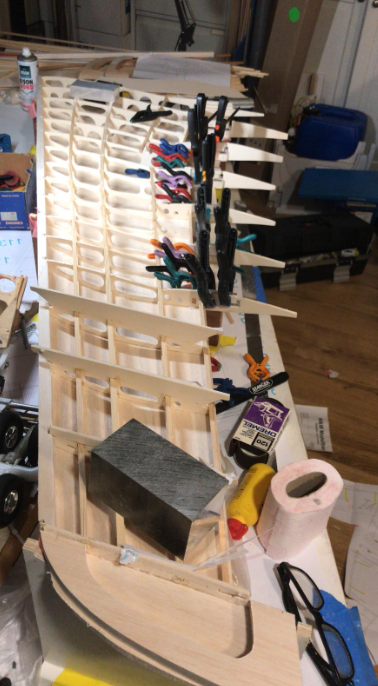

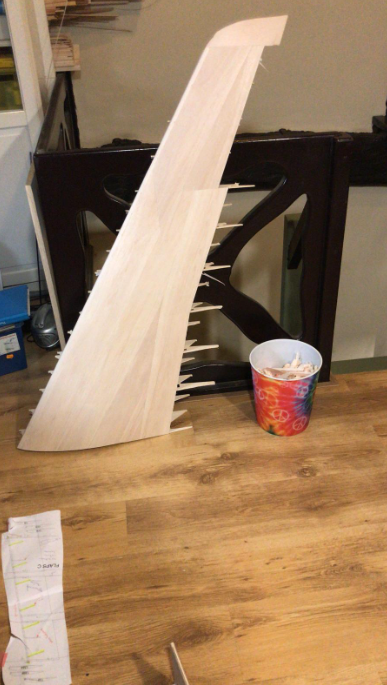

    De eerste vleugel is aan de bovenzijde ingedekt en de geleiders voor de flaps zijn verlijmd.

    upload_2021-1-10_18-19-33.png upload_2021-1-10_18-18-30.png

    Gisteren op bezoek geweest bij Willy.

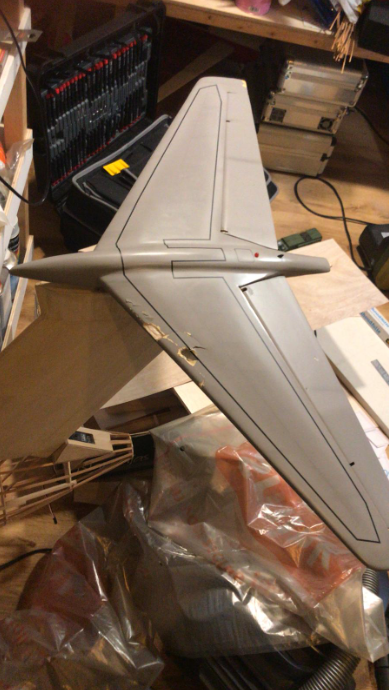

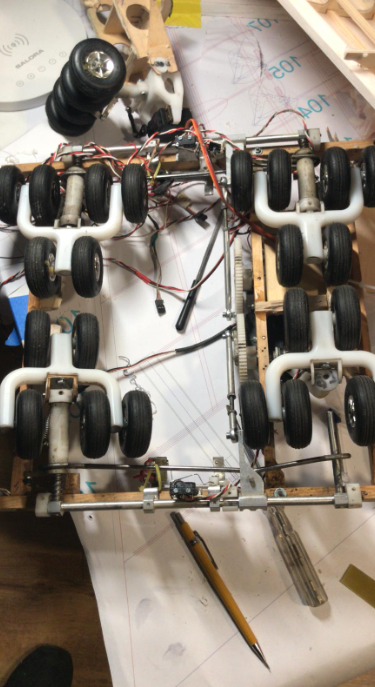

    En dat was niet alleen gezellig, maar ik heb ook een heleboel restanten meegekregen.

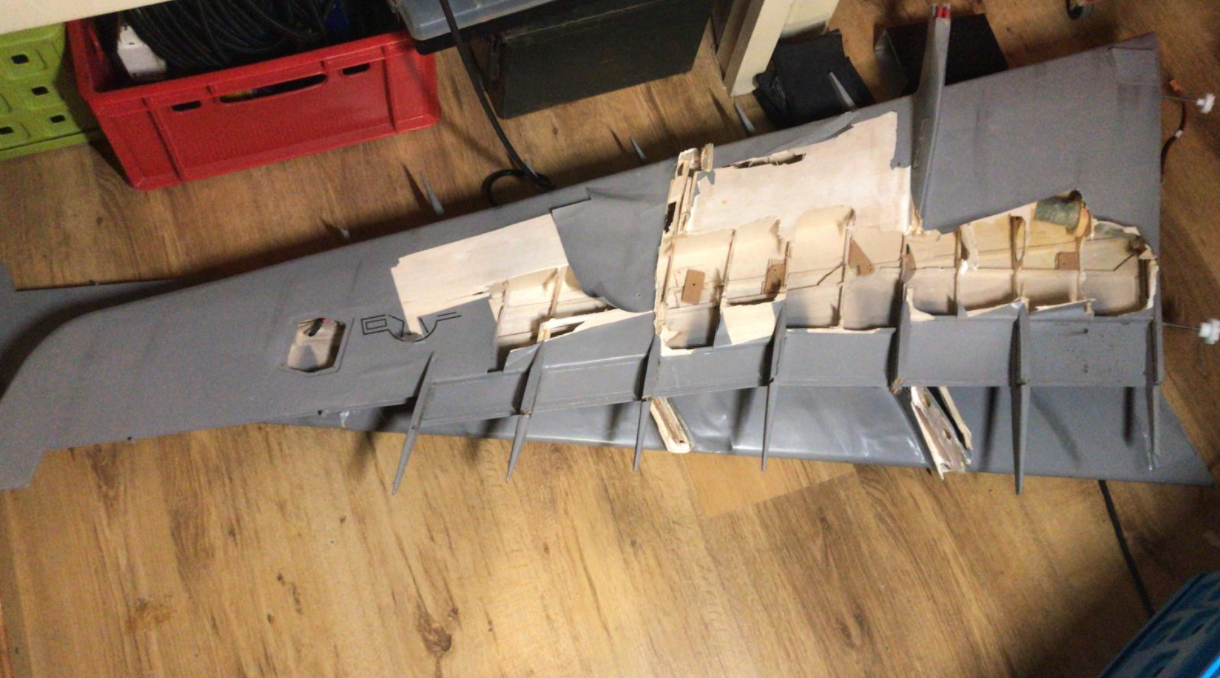

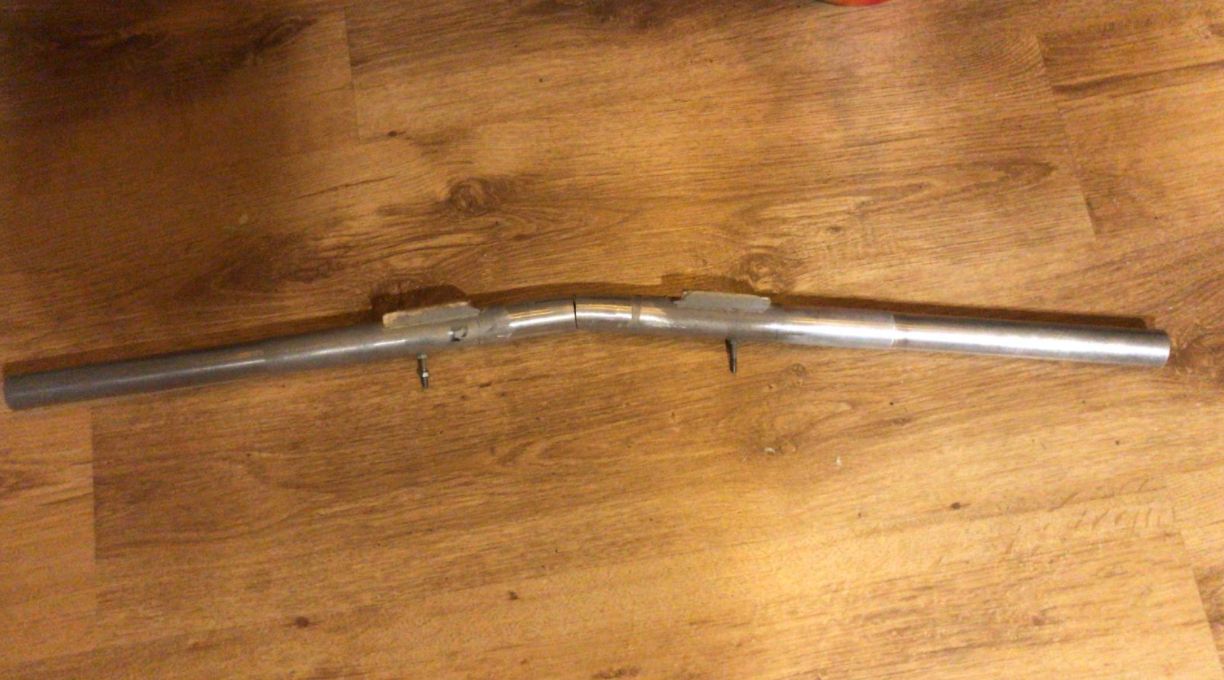

    De vleugels zijn wel afgeschreven, maar de hulzen voor de vleugelbuis kan nog wel gebruiken.

    Al moet deze wel weer eerst gelast worden.
    Deze week eens zien of ik dat hier in de buurt kan late doen.



    Bijgevoegde bestanden:

    freekt, gpman en Berto vinden dit leuk.
  19. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Dilemma:

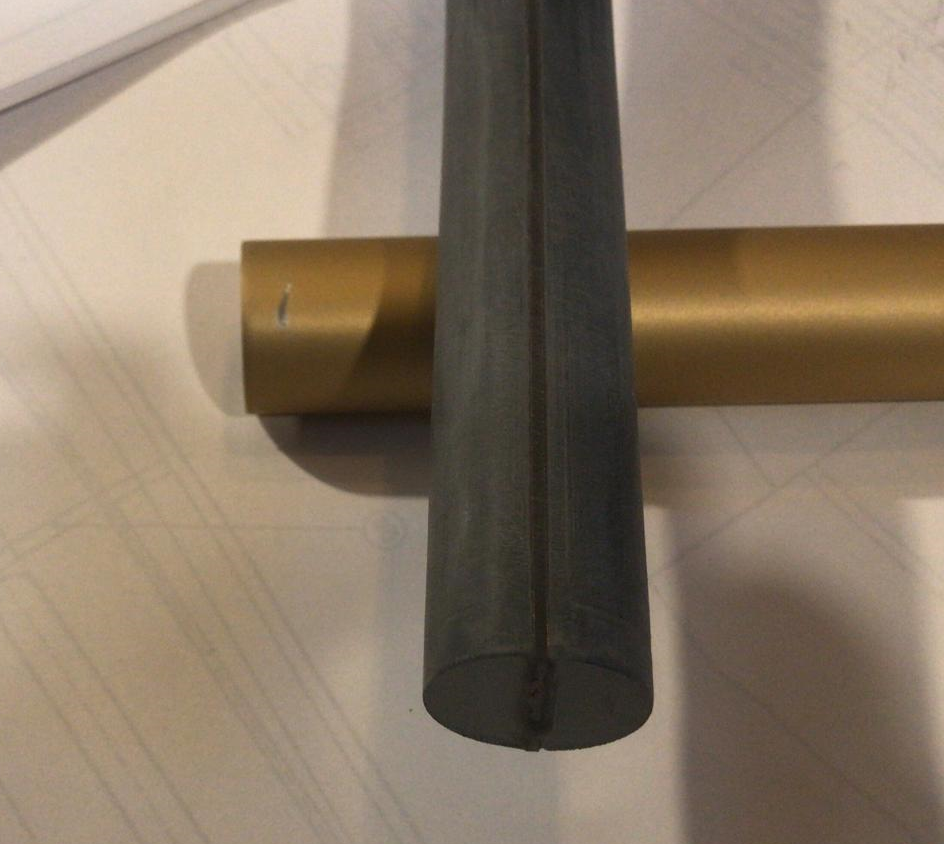

    Voor een paar tientjes is de vleugelbuis keurig gelast.
    Voor de zekerheid nog een stukje koolstof kous er om en dan is het perfect.

    Echter als ik de andere vleugelbuis gebruik wordt alles zeker 100 gram lichter.
    Het verbindingsstuk heb ik geprint en past zuigend, ga ik niet eens verlijmen.
    In het midden zit een stuk printplaat (glasvezel/epoxy), verticaal voor maximale sterkte. En dat is het; loeisterk.
    De twee helften worden dan niet gelast, maar verder verbonden ook weer met een koolstof kous.
    Nadeel is dat ik zelf de vleugelbuizen moet maken.

    Wat is wijsheid?


  20. Han

    Han

    Lid geworden:
    3 sep 2002
    Berichten:
    4.361
    Locatie:
    Epe..HanDeBouwer en hobbyhok

    Arnold 85, Vale Ouwe en Berto vinden dit leuk.
