    Hier een kort foto bouwverslagje van de Madslide 3D

    https://www.slopeaerobatics.com/2010/04/16/bplrs-madslide/

    De spanwijdte hebben we verkleind naar 1200mm en het profiel is aangepast naar SB96VS.

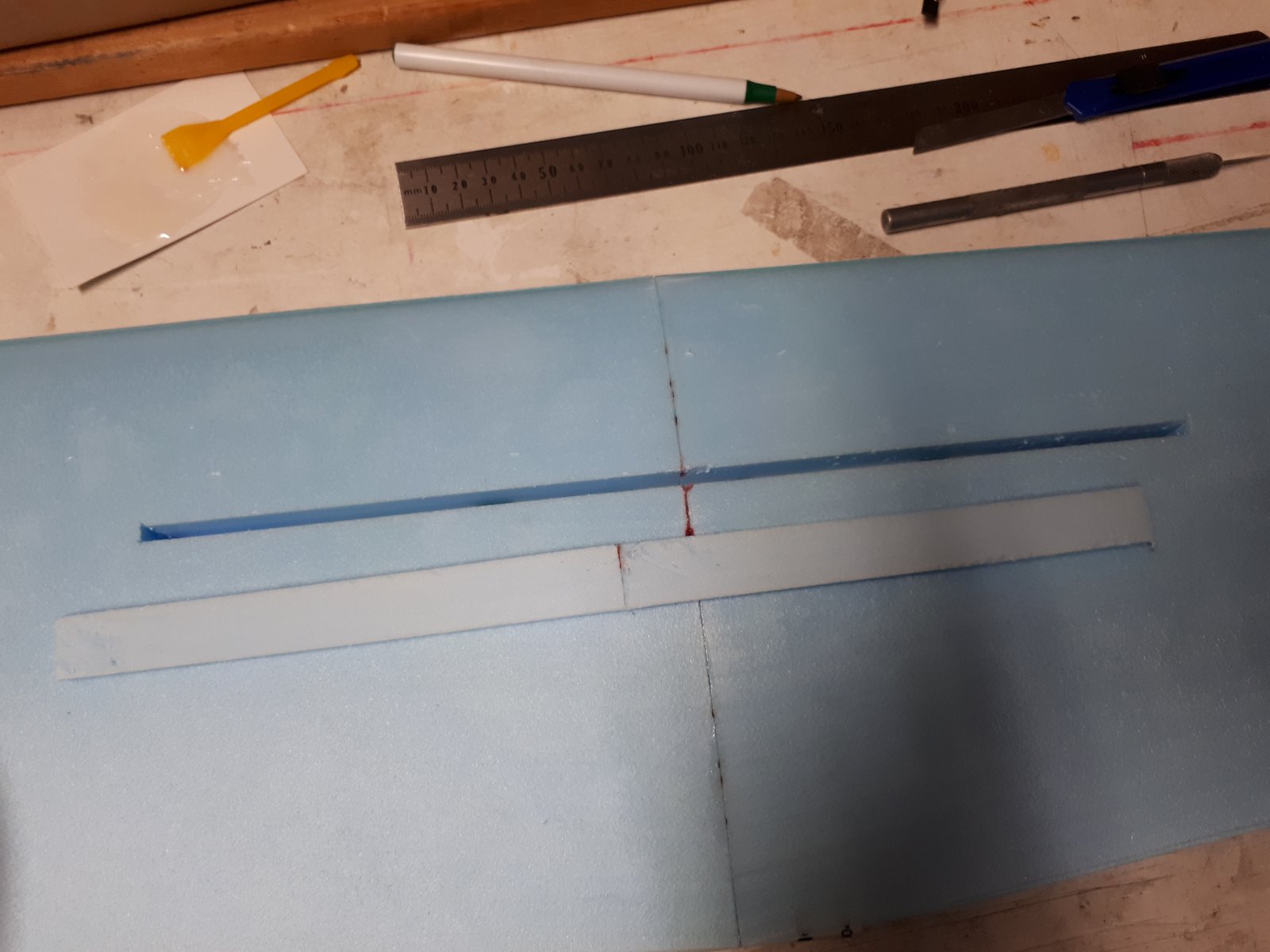

    Het aanbrengen van de ligger en Kevlar tbv de scharnieren.





    Het klaarmaken van de mylars:




    Laatst bewerkt: 5 apr 2021
    Berrie vindt dit leuk.
  2. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest

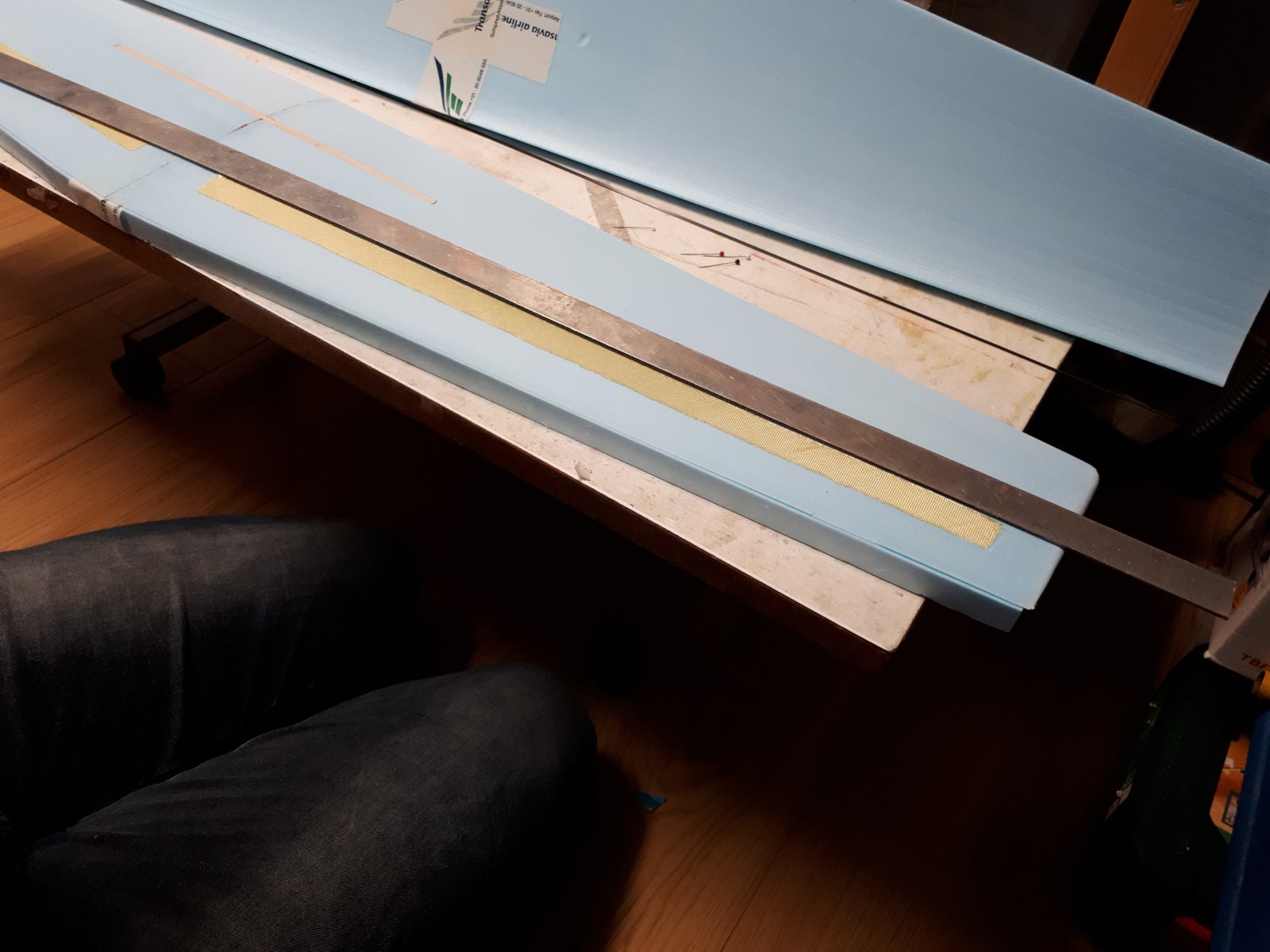

    De vleugel klaar voor het baggen:


    Alles in de vacuüm zak:


    Gewicht er op zodat alles een beetje recht blijft:


    Stabilo en kielvlak zijn gemaak uit 3mm depron voorzien van een Balsa voor en achterkant.
    Daarna zijn deze voorzien van 50 grams glasdoek.

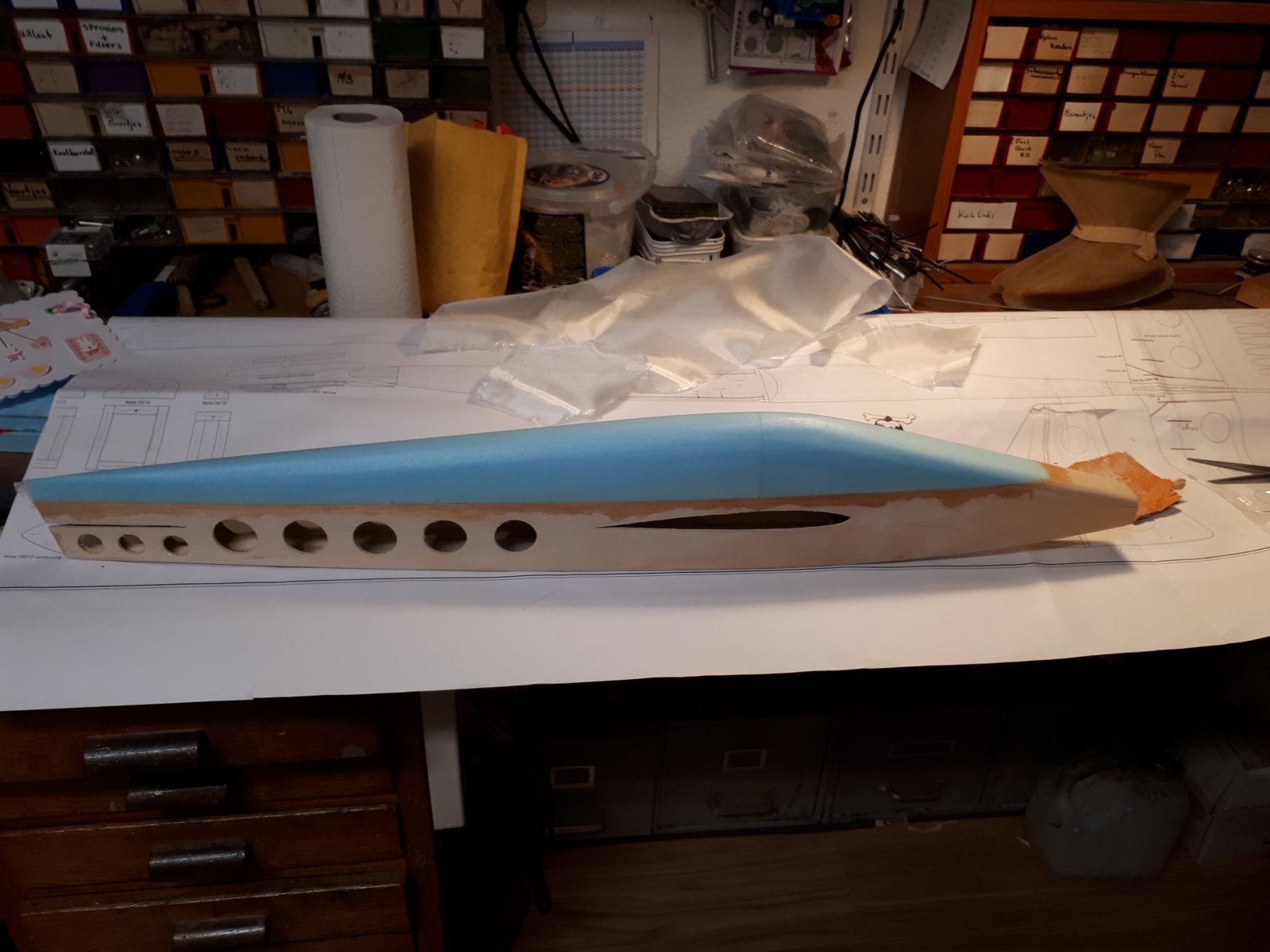

    Rompje opgebouwd uit 4mm waaibomen triplex.


    De romprug is gevormd uit een stukje in vorm geschuurd Roofmate schuim



    De bovenzijde van de romp is voorzien van ±50 grams glasdoek


    Berrie en jve vinden dit leuk.
  3. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    Even kijken of het allemaal een beetje past:



    Roer horentjes zijn gemaakt van 2mm epoxyplaat.

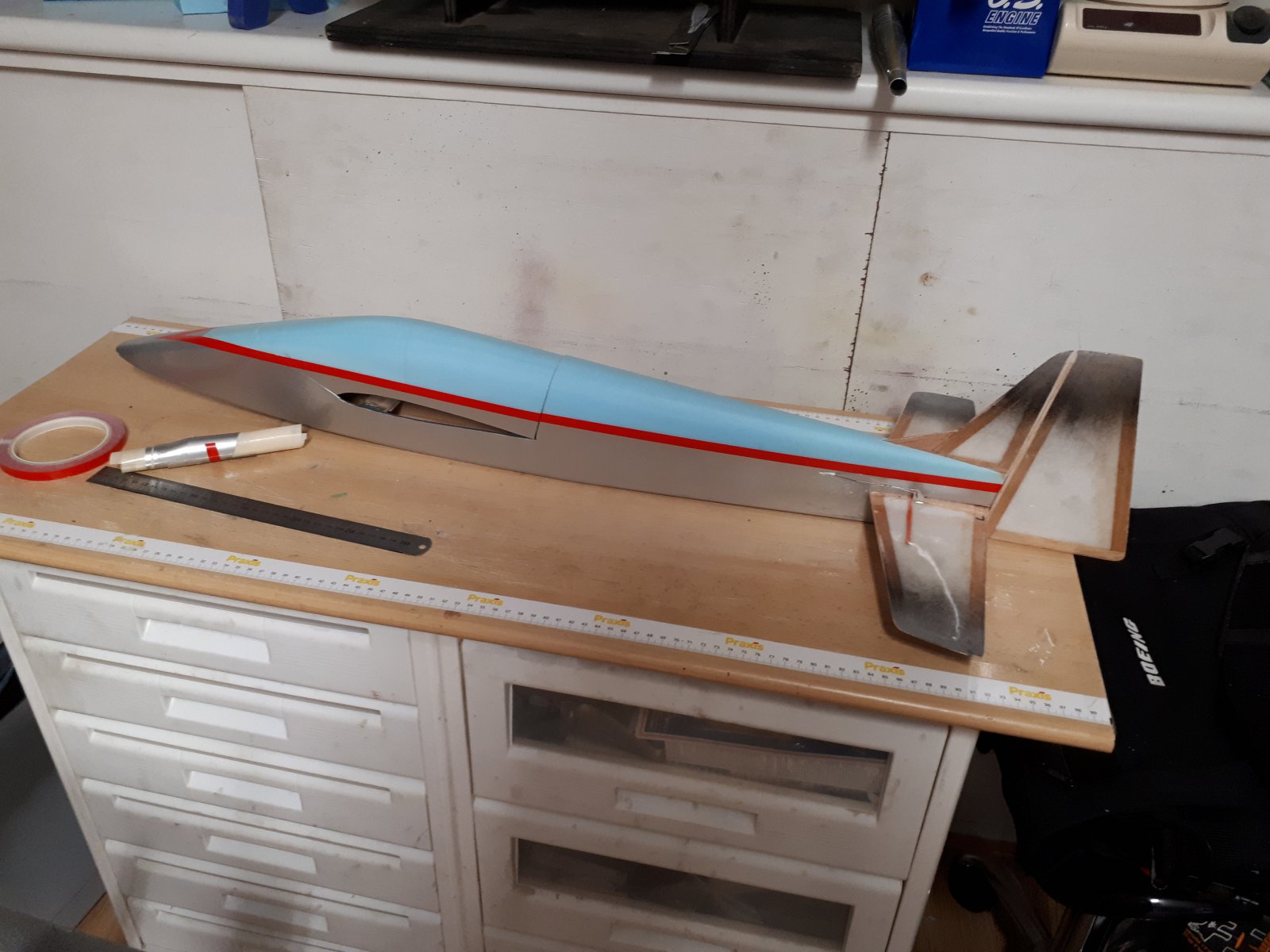

    De romp voorzien van wat oude restjes oracover:


    Berrie en jve vinden dit leuk.
  4. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    Als servo's heb ik gezozen voor de goedkope metal gear E-max servo's
    Achteraf gezien had ik misschien beter iets sterkere servo's moeten kiezen.
    De kracht van deze servo's valt een beetje tegen op 5.2V, (misschien beter op 6V??)

    Het pentelstabilo kan een uitlag maken van net geen 90 graden.

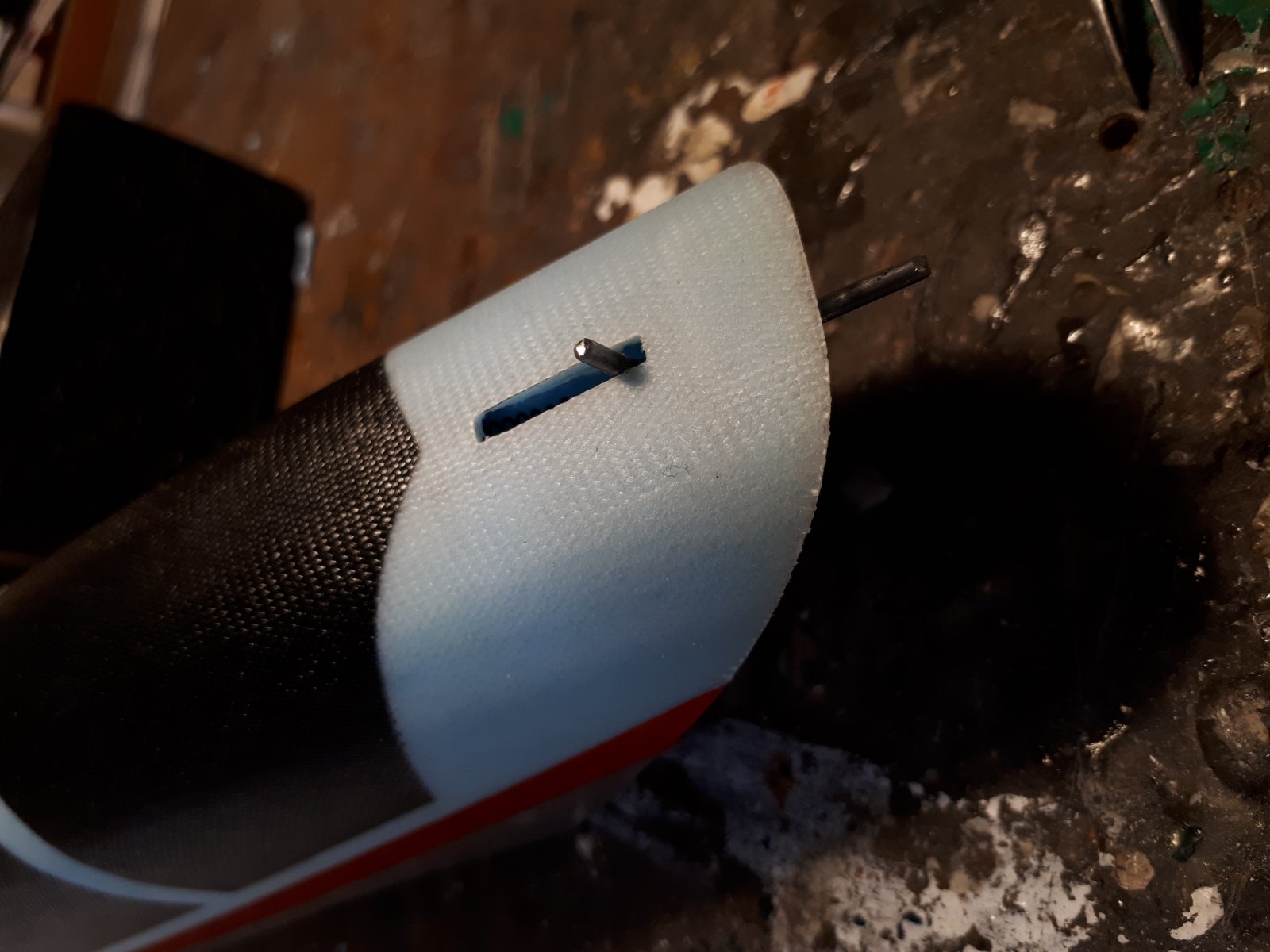

    Ik heb er voor gekozen om het stabilo aan 2 kanten aan te sturen.
    Zo is het stabilo ook nog afneembaar voor transport op vakantie.











    Berrie en jve vinden dit leuk.
  5. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest

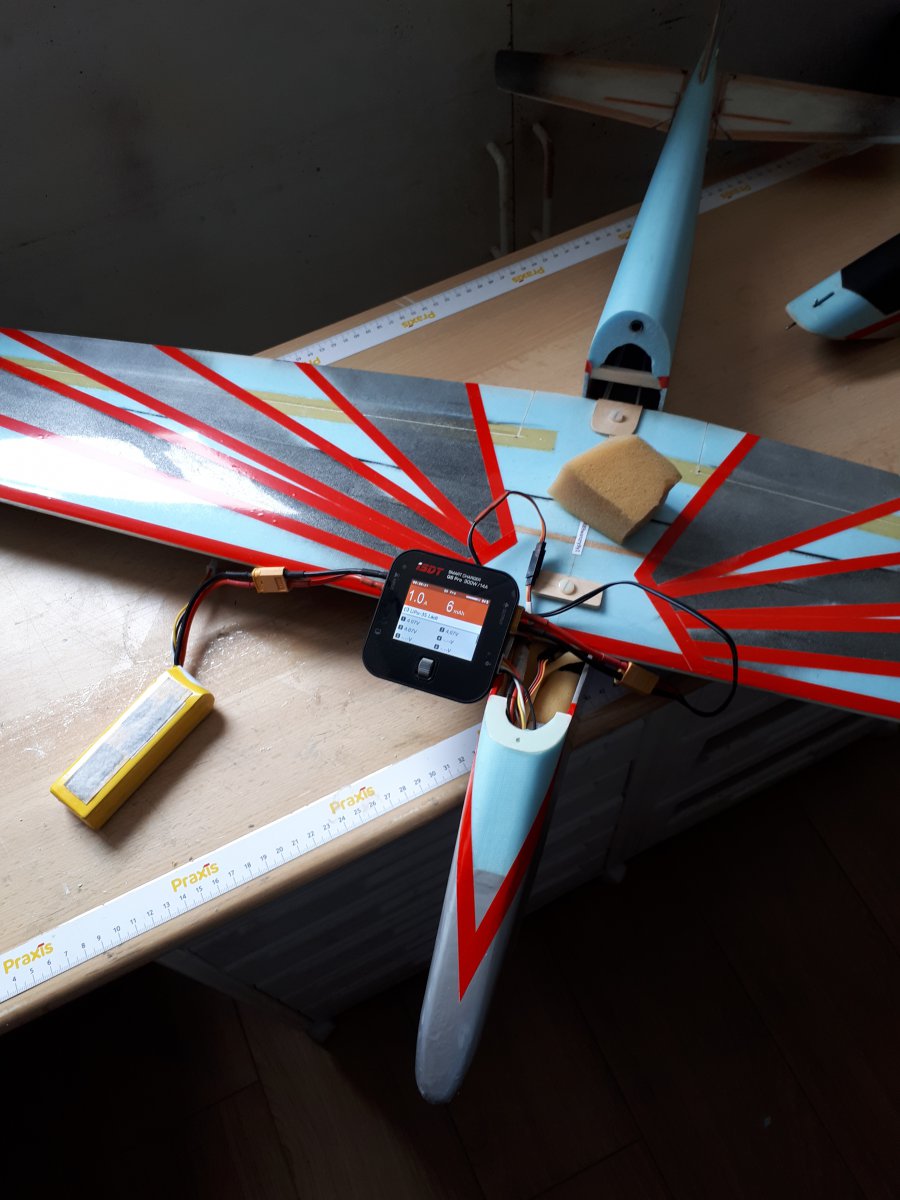

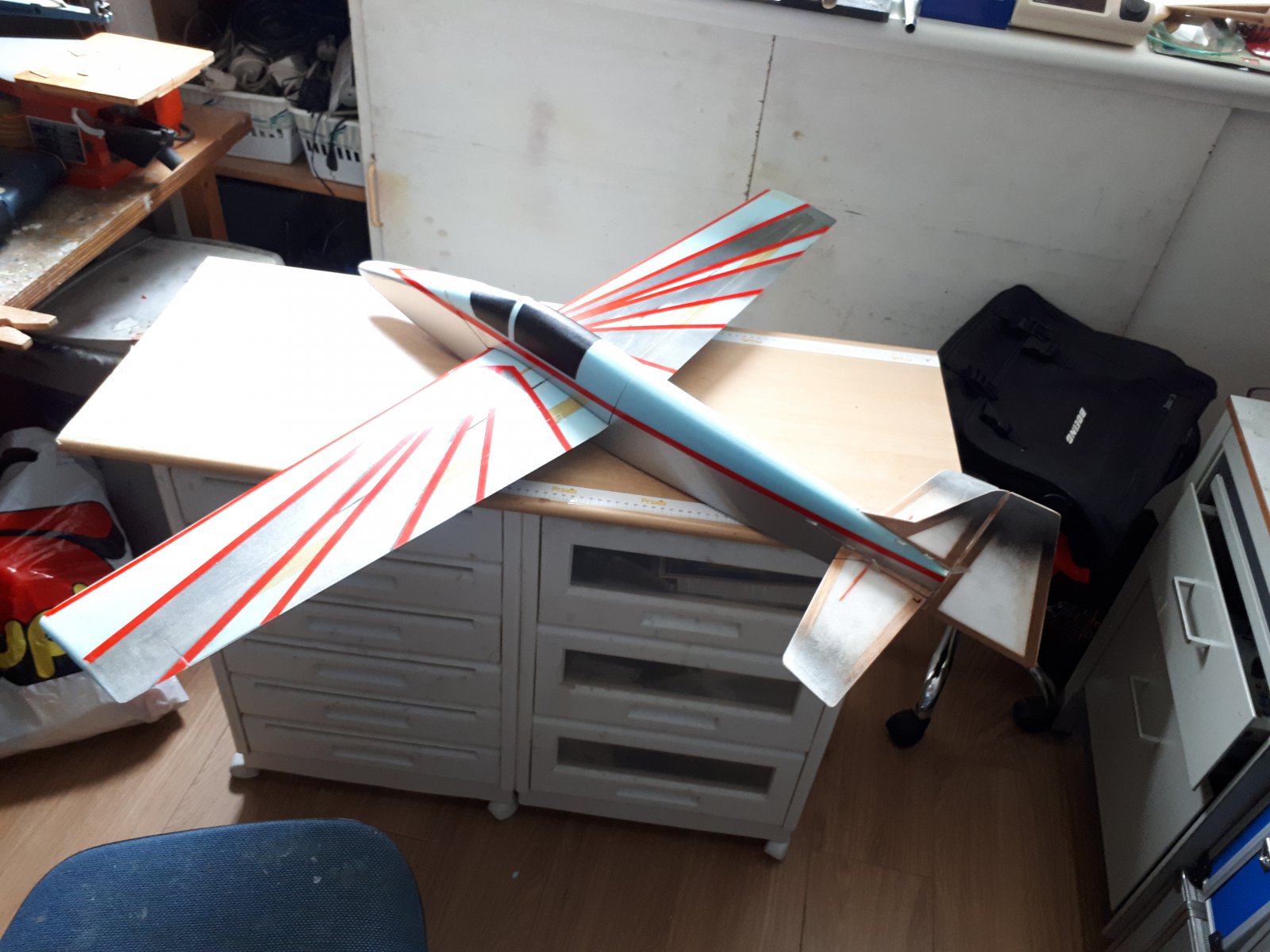

    Zo alles klaar:

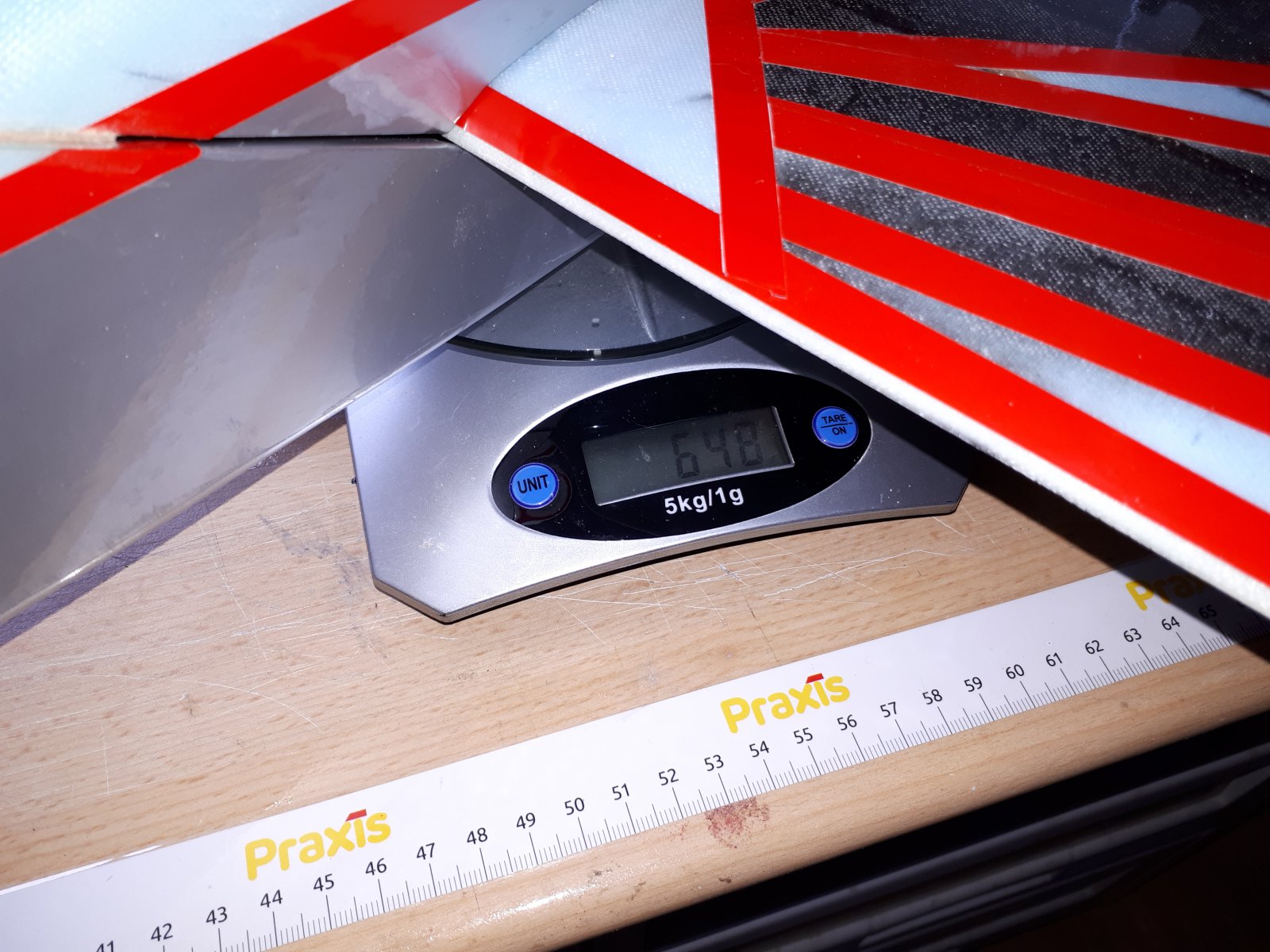

    totaal gewicht net onder de 650 gram inc. een flinke bonk lood in het neusje!









    Ariel, Berrie, jve en 1 andere persoon vinden dit leuk.
  6. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    Ook meteen de eerste vlucht kunnen maken met een matige windkracht 2/3 noordwest.
    Net genoeg om leuk te blijven hangen met wat rollen, stalturns en rugvlucht :)










    Fotor, Erik van Nes, Berrie en 2 anderen vinden dit leuk.
  7. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    En nog een foto van de Madslide van mijn vader:


    Bruno van Hoek, TheoV, Lyckele en 2 anderen vinden dit leuk.
  8. Justus

    Justus

    Lid geworden:
    8 okt 2003
    Berichten:
    4.583
    Locatie:
    Rijnsburg
    Heel gaaf ding!

    M.l.v.Doesburg vindt dit leuk.
  9. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.910
    Locatie:
    Hillegom
    Leuke kist Martijn!
    En mooi met oud HV tape in elkaar geplakt :yes:

    M.l.v.Doesburg vindt dit leuk.
  10. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.162
    Locatie:
    Gouda
    Wat een leuk ding Martijn, hou ons op de hoogte of je de Mad-stab ook op een laag Nederlands duin kan gebruiken, of dat je daarvoor op zijn minst naar Zoutelande moet.

    M.l.v.Doesburg vindt dit leuk.
  11. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
  12. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
  13. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest

    Hallo Rick,

    In de tussentijd hebben deze kistjes wel wat uurtjes op het duin gevlogen in Nederland.
    Ze vliegen super echter hebben we de Mad-stab niet lekker werkend gekregen.
    Als je de Mad-stab op grote uitslag gebruikt lijkt de hele vleugel direct te overtrekken.
    Het model valt dan gewoon recht naar beneden uit de lucht.
    We hebben geprobeerd om flaps bij te mixen met het hoogteroer war voor "kleine" uitslagen best aardig lijkt te werken. (maar voor grote geen verschil)
    Het gekozen profiel van de vleugel is SB96VS. (zowel wortel als tip)

    Zou jij enig idee hebben hoe we dit zouden kunnen verbeteren?? Turbulators?? Vleugel bouwen met ander profiel?

  14. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.162
    Locatie:
    Gouda
    Ik heb zelf (nog?) nooit met mad stab gevlogen, wel gezien en met piloot gesproken.
    Volgens mij is de truck om niet té snel 'up' te trekken, waardoor je een rotatie bewerkstelligt voordat het stabilo alleen maar weerstand geeft.
    Het stabilo moet eigenlijk nooit overtrekken, de vleugel wél natuurlijk, maar dat moet in de rotatie gebeuren.
    Het profiel is uitstekend geschikt voor Mad-stab. Turbulators niet nodig. Mogelijk nog het bovenstaande proberen met een achterlijker zwaartepunt.
    Groet en succes.

  15. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.162
    Locatie:
    Gouda
    Hier een filmpje van de Sylphe van François Cahour waar je eea vanaf ongeveer 1'45" goed kan zien.
    De hele film is mooi en opgenomen op de Mont Clocher bij Les Saissis, waar François mij jaren geleden in het vliegen in het hooggebergte heeft ingewijd.
    Een walhalla voor acro zweef.

    Zijn website is misschien bekend: https://voltige-planeur-rc.net/

  16. Erik 3D

    Erik 3D

    Lid geworden:
    21 feb 2007
    Berichten:
    729
    Locatie:
    Wormer
    Hoi Martijn, kijk eens bij www.slopeaerobatics.com, Articles selecteren, How to articles, en vervolgens how to: Madflight tips from BPLR. Ik denk dat de duin in Katwijk te laag is voor goed gebruik van het pendelstabilo. Heb met de Madslide op Zoutelande gevlogen en ook daar zijn die kleine loopings niet eenvoudig. Het beste ging het om flink aan te duiken en snelheid maken, omhoog trekken en de looping te beginnen als de snelheid flink afnam. Hierbij niet vol up geven want dan werkt die grote uitslag als rem, 45 graden uitslag maximaal. Had hierbij nog geen gebruik gemaakt van gemixte rolroeren. Ik vloog ook recht tegen de wind en uit de tips van BPLR blijkt dat het beter gaat met zijwind. Ik heb het originele Madslide profiel, het is erg dun stalt snel. Denk niet dat een ander profiel beter is. Je kan wel proberen het zwaartepunt verder naar achter te leggen en de rolroeren te bedienen met het "gas" op de zender, het zogenoemde 4 axis slope aerobatics. Hierover kun je de uitleg vinden onder how to: 4 axis slope aerobatics. m.v.g. Erik

    M.l.v.Doesburg vindt dit leuk.
  17. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    Hallo Erik, de manier zoals jij het omschrijft is precies zoals ik geprobeerd heb.
    Precies op het moment dat je verwacht dat het model moet gaan roteren om de vleugelas gaat het mis.
    Ook heb ik geprobeerd om het zwaartepunt nog verder naar achter te krijgen.
    Echter is er dan niet meer rechtuit te vliegen met het model.
    Ik had gehoopt om het model afgelopen jaar nog in het buitenland te vliegen echter is het daar helaas niet van gekomen. Hopelijk komend jaar nieuwe kansen:) Helaas wel ver rijden voor een testvluchtje...

    Misschien heeft het ook wel te maken met het gewicht (te zwaar??)

  18. M.l.v.Doesburg

    M.l.v.Doesburg PH-SAM

    Lid geworden:
    9 nov 2002
    Berichten:
    1.575
    Locatie:
    Oegstgeest
    Of het model eens omhoog slepen met een andere kist en eens goed aanduiken!

  19. Erik 3D

    Erik 3D

    Lid geworden:
    21 feb 2007
    Berichten:
    729
    Locatie:
    Wormer
    Ik heb de 1,5 meter spanwijdte versie en ik denk dat de kleine versies relatief te zwaar zijn. Op het bekende You tube filmpje van BPLR in normandie wordt gevlogen met de originele 2,2 meter versie. Die zal een lagere vleugelbelasting hebben. Ik heb een lichtere vleugel gemaakt en moet deze nog eens testen op Zoutelande met windkracht 6. En daarbij het 4 as stuursysteem gebruiken, dwz de rolroeren apart bedienen met de gasknuppel. Dit schijnt niet eenvoudig te zijn, de timing is erg belangrijk. Topmodel CZ heeft ook een electro versie van de Madslide, de Kulbutin, misschien zijn er nog bruikbare filmpjes hiervan.

  20. Erik 3D

    Erik 3D

    Lid geworden:
    21 feb 2007
    Berichten:
    729
    Locatie:
    Wormer
    Op You tube:
    Madslide 2021 - Fantastic VTPR 3D glider by Benoit Paysant-Le Roux
