Maffei Tramlocomotief NCS 7 - 8

Discussie in 'Stoom techniek' gestart door R Groen, 29 nov 2021.

  1. FransvH

    FransvH

    Lid geworden:
    4 dec 2011
    Berichten:
    568
    Locatie:
    Amsterdam
    Hey, leuk een Mafie locje hier op MBF. Heel mooi hoe jij deze bouwt, mijn complimenten.

    Het is mij in al die uren naar details staren in historische foto's nooit opgevallen dat de buffers bol en plat moeten zijn. Toch blijkt het in de foto's duidelijk zichtbaar.

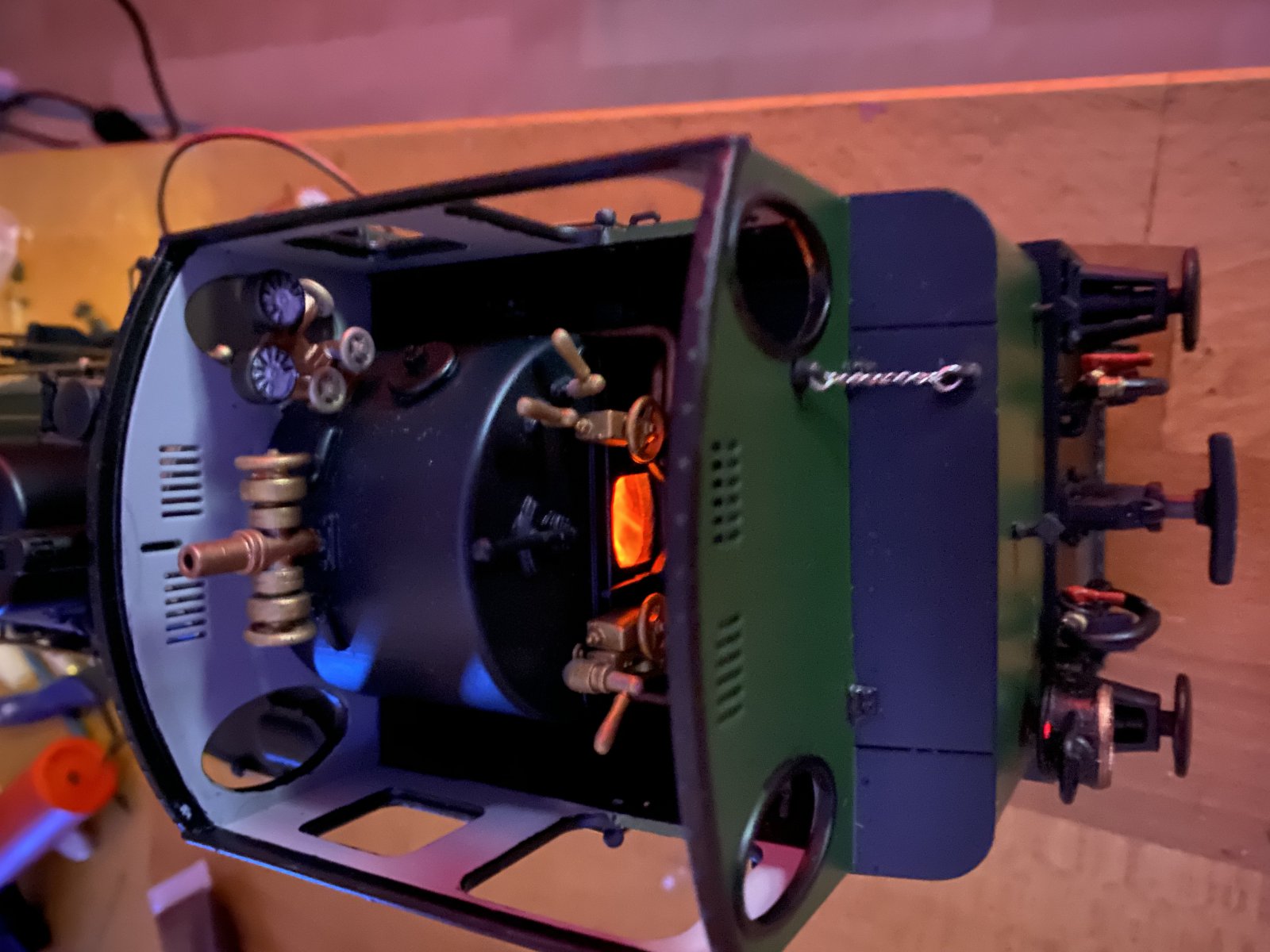

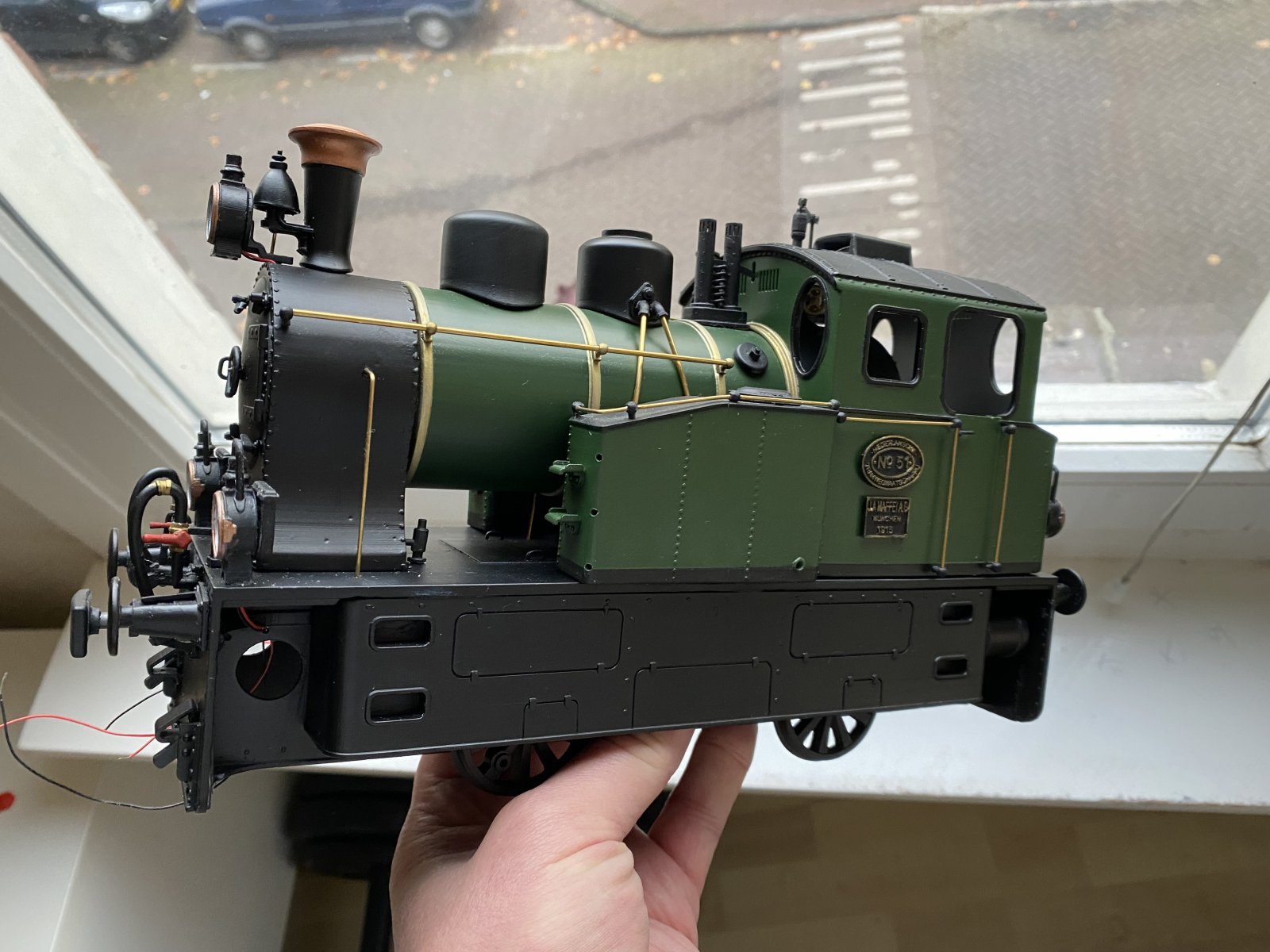

    Zelf heb ik een 51 gebouwd ook 1/22.5, maar dan als statisch model met mogelijkheid om hem rijdbaar te maken. In zijn geheel eerst in 3D getekend en daarna geprint met een resin printer.

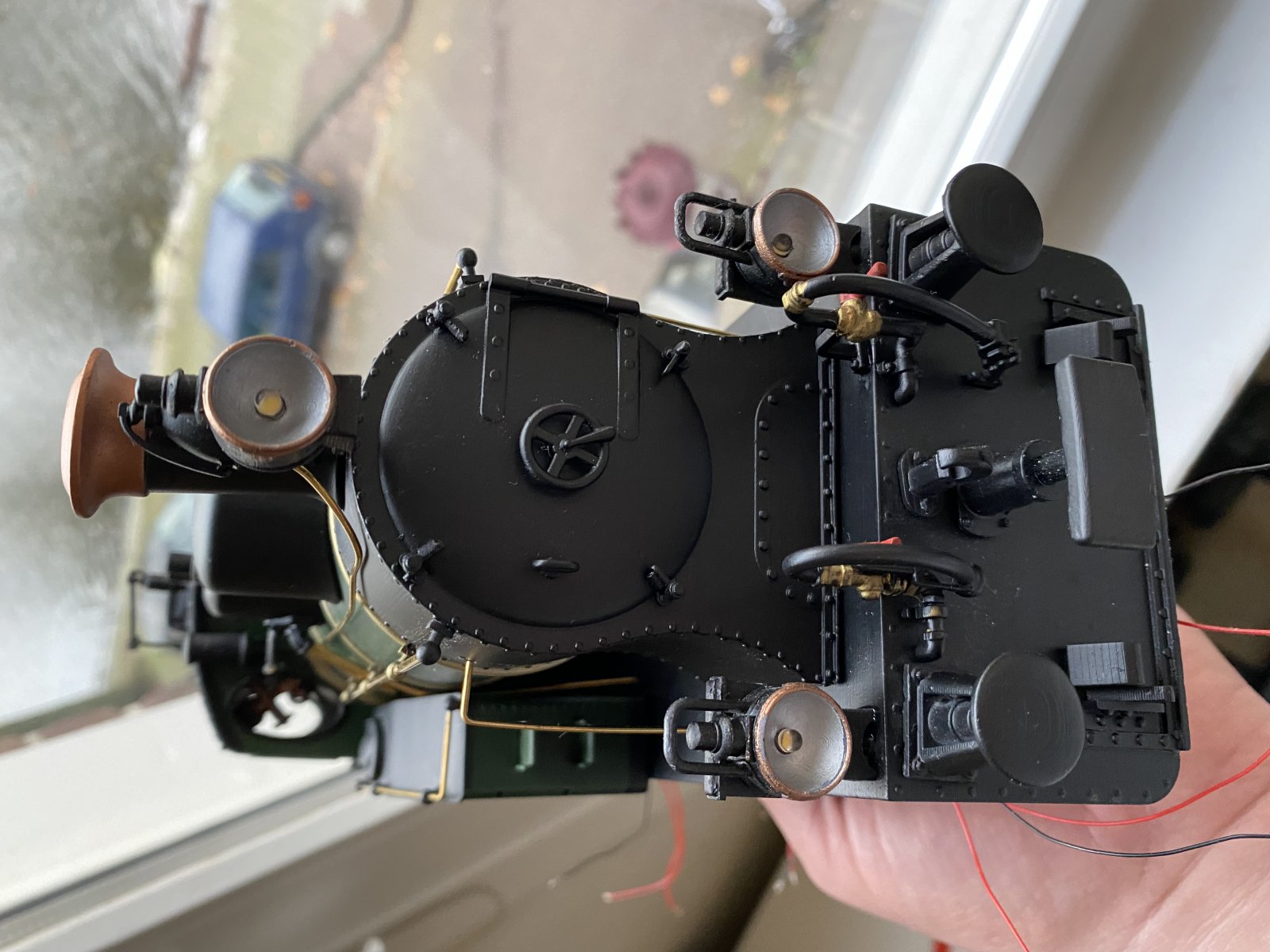

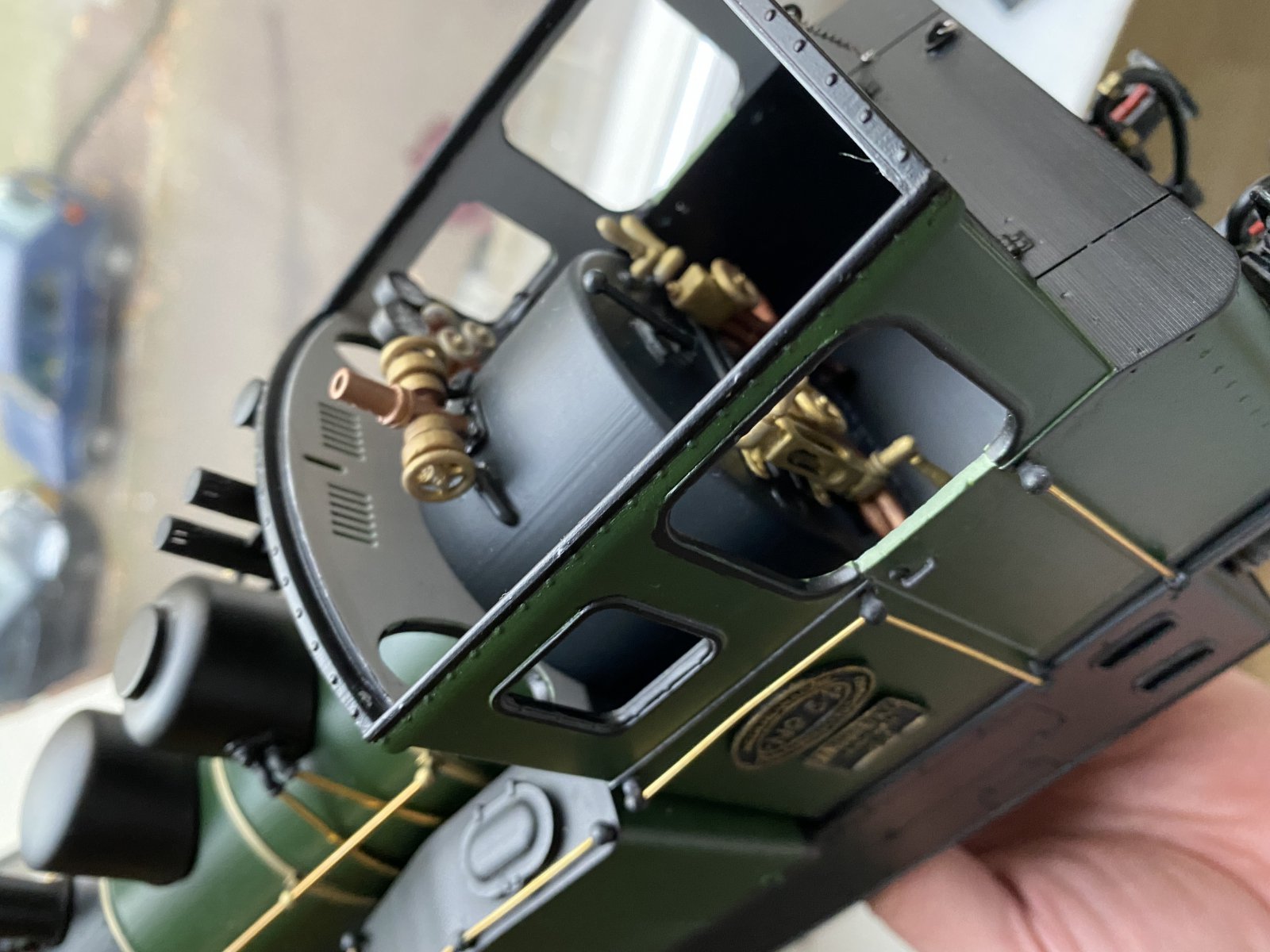

    Hier zijn wat foto's van mijn eerste resultaat, waarbij toch wel duidelijk is te zien dat het schuren en opvullen van putjes van de onderdelen in het volgende model wat beter kan.

    Grt, Frans

    buffers.jpg IMG-1471.jpg
    IMG-1478.jpg IMG-1481.jpg IMG-1491.jpg

    Potter, Gea, Bert V en 2 anderen vinden dit leuk.
  2. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Wauw, mooi man.
    Dit is de eerste keer dat ik hem in het zelfde formaat zie als dat ik hem wil bouwen.
    Knap dat je zoiets helemaal kunt printen.
    Ja dat van die buffers wist ik niet, ik ga morgen even twee nieuwe platte maken zodat het model weer klopt.
    Groet, Ruud.

    Potter vindt dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg

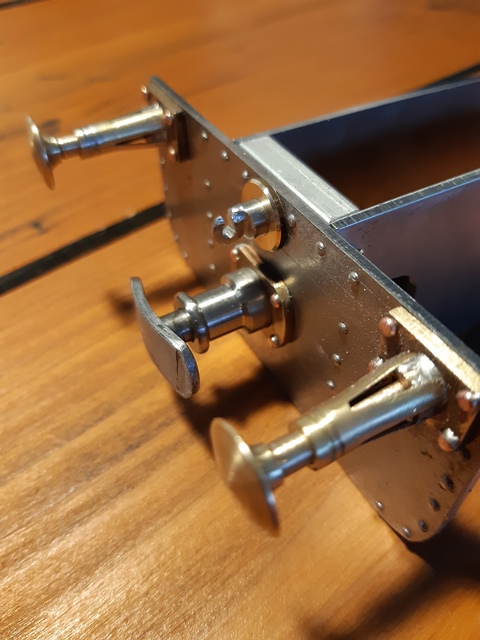

    Vandaag de trekhaakjes gemaakt (moet ze nog even netjes maken maar dat komt morgen.
    Morgen ook nog even twee nieuwe buffers maken.
    20211203_151318 small.jpg
    Voor nu is het tijd voor een biertje.
    Fijn weekend allemaal en de groetjes,
    Ruud.

    ozy, Potter en JeroenDorr vinden dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.827
    Locatie:
    noord-limburg
    Biertje, beugeltje Golsch?

    Heb je zeker verdiend.

    Willum

    Potter en R Groen vinden dit leuk.
  5. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    443
    Locatie:
    Spijk, West Betuwe
    Leuk hoor! Je hebt er wel flink tempo inzitten!

    Jeroen

    Potter en R Groen vinden dit leuk.
  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.827
    Locatie:
    noord-limburg
    Leuk hoor!
    Je hebt er wel flink tempo inzitten!

    Met biertje of met trein?
    Met de trein in ieder geval.
    Hij heeft er zin in Jeroen.

    Willum

    Potter en R Groen vinden dit leuk.
  7. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    2.487
    Locatie:
    Turnhout belgie
    ik schrik ook weer al van je tempo, wat een bouw vaart, bij mij duurt alles minimum 10x langer.
    Maar belangrijker is dat je werkje er weer prachtig uitziet.

    Potter en R Groen vinden dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Ik heb nu vakantie en dan moet ik de tijd goed besteden.
    Vandaar het tempo.
    Ondanks dat ik op de Veluwe woon en niet in Brabant of Limburg, lusten wij ook een biertje.
    Ik zit al vele jaren met een vriendenclubje elke vrijdagmiddag bij elkaar een biertje te nuttigen.
    Voor mij echt het begin van het weekend, en hoop dit nog veel jaren vol te houden en voor jullie hoop ik ook !!!
    Groet,
    Ruud.

    Potter en Marc w vinden dit leuk.
  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.827
    Locatie:
    noord-limburg
    Biertje en gezelligheid

    En zelfs in Amsterdam brouwen ze mooie en lekkere biertjes.
    Vriendenclubjes zijn voor het leven.
    Samen het weekend inrollen.

    Ook hier op dit forum zijn er bierbrouwers.
    Mooi toch...

    Ik kom ze nog wel eens tegen,
    Een garage, kelder, kelderbox, of tuinhuisje omgebouwd en in gebruik als bruin cafee.

    Veel gezelligheid,
    Willum

    Potter, Marc w en R Groen vinden dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Vandaag de bolle buffers vervangen door platte, zoals het hoort.
    En de vloerplaat opmaat gemaakt en bevestigd.
    20211204_143600 small.jpg

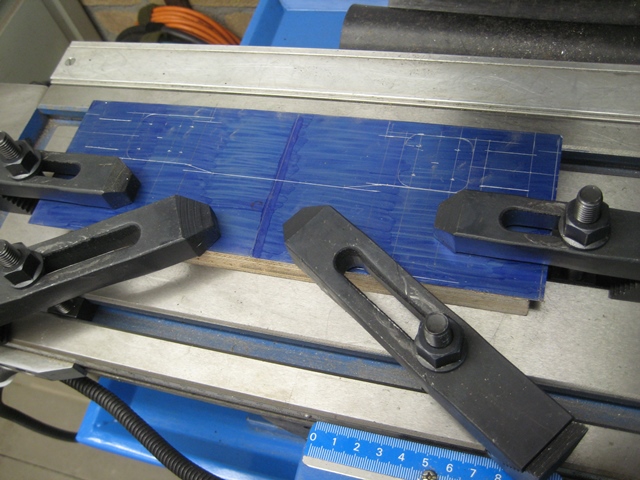

    Daarna de cabine aftekenen en op de freestafel opspannen.
    IMG_8002 small.JPG

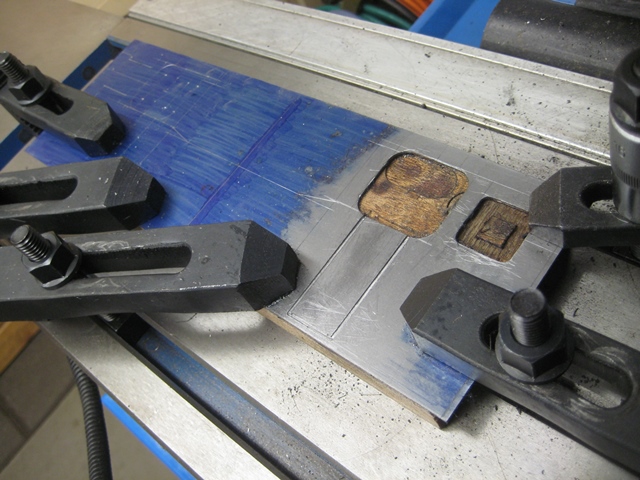

    En vervolgens begonnen met uit frezen van de ramen.
    IMG_8005 small.JPG
    Volgende week verder.
    Fijn weekend en de groetjes,
    Ruud.

    ozy, JeroenDorr, Jan Walpot en 5 anderen vinden dit leuk.
  11. RolfM

    RolfM

    Lid geworden:
    14 nov 2021
    Berichten:
    11
    Locatie:
    BenD
    Hoi Ruud,
    Buffers zien er perfect uit :thumbsup:

    Ik heb, als beginner, wat vragen over de werk volgorde bij het frezen van de frameplaten en de cabine
    Ik zie dat je alle te frezen openingen afgetekend en gecenterd hebt, dit gebeurt aan de binnenzijde neem ik aan. Of zijn de kraslijnen later nog te verdoezelen?
    Maak je vervolgens bij het bepalen van de juiste positie van de frees of boor nog gebruik van een kantentaster of positioneer je de frees (of boor) op het oog mbv centerpunten?
    Bij het maken van de openingen van bv de cabineramen boor je dan eerst de vier hoekpunten mbv een boor met de juiste radius of gebruik je hiervoor gelijk al een 2-snijder. Ik heb gegrepen dat je met een 2-snijder (vingerfrees) in principe ook kunt boren
    Wat is vervolgens de freesdiepte (paar tiende van een mm?) die je toepast per freesgang?
    Ik snap dat dit afhankelijk van het soort materiaal en de dikte hiervan plus de het vermogen van de freesmachine maar in jouw geval denk ik dat je meerdere freesgangen toepast (zeker bij het frame) of toch in één freesgang?

    Een hoop vragen maar hopelijk kun je mij hiermee op weg helpen
    Alle tips zijn welkom

    Groeten Rolf

    Potter vindt dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Hallo Rolf,
    Het aftekening doe ik gewoon op de voorzijde, ik kras niet al te diep maar net zo dat ik het kan zien (dat schuur ik later weer weg).
    Ik werk met linialen en een kantentaster, maar ik teken het altijd wel af om het goed te kunnen controleren.
    Het eerste gat van het raampje boor ik met een tweelippen frees, die vervang ik door een vierlippen frees en begin vandaar uit het raampje te frezen.
    Ik frees dit in één keer (frameplaten waren 2mm en ik had er twee op elkaar geplakt dus 4mm)
    De cabine is 1mm dus dat gaat ook gewoon in één keer.
    Het materiaal wat ik gebruik is gewoon plaatstaal.
    Mijn freesmachine is een HBM BF25.
    Groet,
    Ruud

    Potter vindt dit leuk.
  13. RolfM

    RolfM

    Lid geworden:
    14 nov 2021
    Berichten:
    11
    Locatie:
    BenD
    Hoi Ruud,
    Hartelijk dank voor je uitleg, helemaal duidelijk nu

    Grt Rolf

    Potter vindt dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Hallo Frans,
    Ik zou graag de doorsnede van jou ketel willen weten.
    Ik heb een koperenbuis van 54 buitenwerks, maar dat is eigenlijk te groot, volgens mijn berekening moet hij ongeveer 51,5mm zijn.
    Ik heb op het internet ook een koperenbuis van 50mm gevonden maar voordat ik die bestel wil ik graag kijken hoe dat optisch staat.
    Groet,
    Ruud.

    Potter vindt dit leuk.
  15. FransvH

    FransvH

    Lid geworden:
    4 dec 2011
    Berichten:
    568
    Locatie:
    Amsterdam
    Hoi Ruud, in mijn tekeningen zit een beetje variatie in schaal. 53.4 in het vooraanzicht 52mm exact in het zijaanzicht.
    Zelf heb ik hem op 54mm getekend, omdat ik dat optisch mooier vond.

    Grt, Frans

    Potter en R Groen vinden dit leuk.
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Dus op de foto hierboven is de ketel 54 in doorsnede?
    Want dat vind ik zeer acceptabel.
    Groet,
    Ruud.

    Potter vindt dit leuk.
  17. FransvH

    FransvH

    Lid geworden:
    4 dec 2011
    Berichten:
    568
    Locatie:
    Amsterdam
    Ja, het keteltje op die foto is 54mm in doorsnede.
    Bij mijn eerste geprinte prototype was hij 52, maar omdat ik wat heb zitten klungelen met het schalen van de diverse tekeningen bleken er wat variaties in voor en zijaanzicht te zitten. Dat viel pas op veel te laat in het tekenproces.
    Optisch vond ik het mooier om de iets dikkere variant te printen, heb het afgerond op 54mm.

    Grt, Frans

    Laatst bewerkt: 6 dec 2021
    R Groen en Potter vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Top, bedankt.
    Ik weet voldoende.
    Ik kon zo mooi even een inschatting maken.
    Groet,
    Ruud.

    Potter vindt dit leuk.
  19. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg

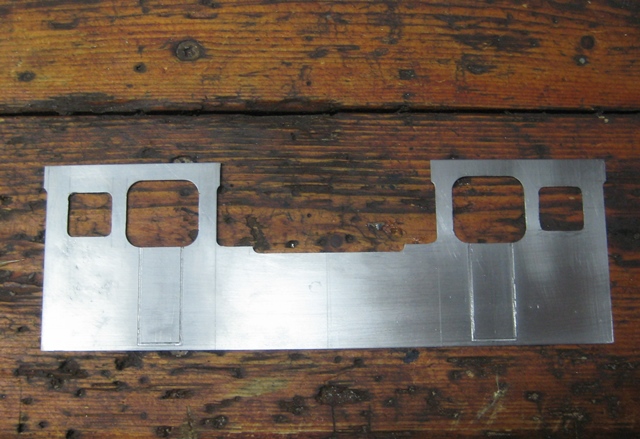

    Het machinistenhuis vandaag geheel uitgefreesd.
    IMG_8012 small.JPG
    Contouren van de deurtjes met een 1,5mm freesje uitgefreesd.
    De deurtjes blijven gewoon dicht, ik heb overwogen om één deurtje open te doen, maar vind dicht mooier.
    IMG_8009 small.JPG
    Morgen afwerken en misschien al in de vorm buigen.
    Groet,
    Ruud.

    ozy, Gea, JeroenDorr en 4 anderen vinden dit leuk.
  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    697
    Locatie:
    Elburg
    Vandaag weer verder met het plaatwerk.

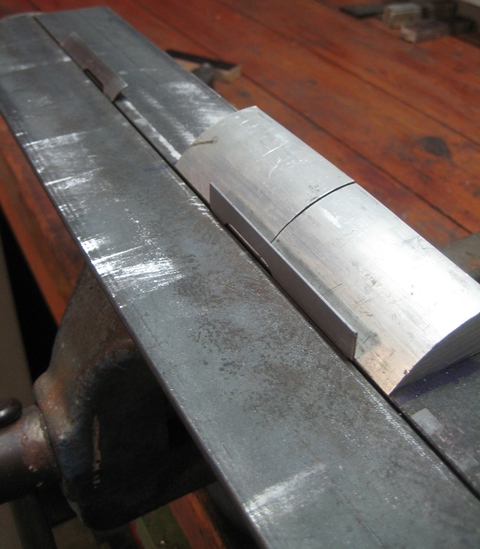

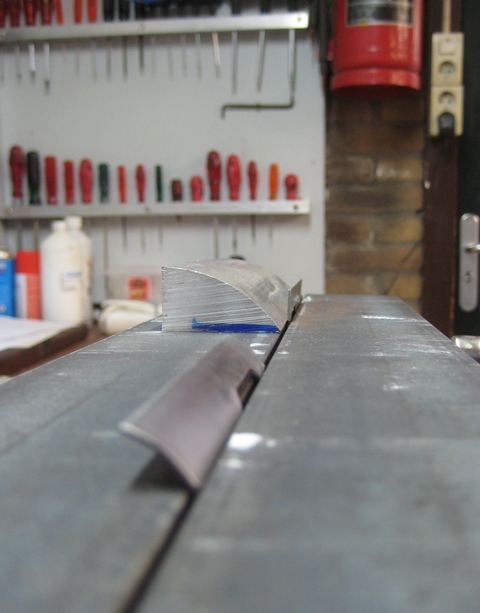

    Eerst maar een mal gemaakt om de dakranden in model te krijgen, toevallig had ik nog een paar afval stukken liggen.
    Deze kwamen redelijk overeen met de ronding van het dak.
    IMG_8014 small.JPG IMG_8015 small.JPG

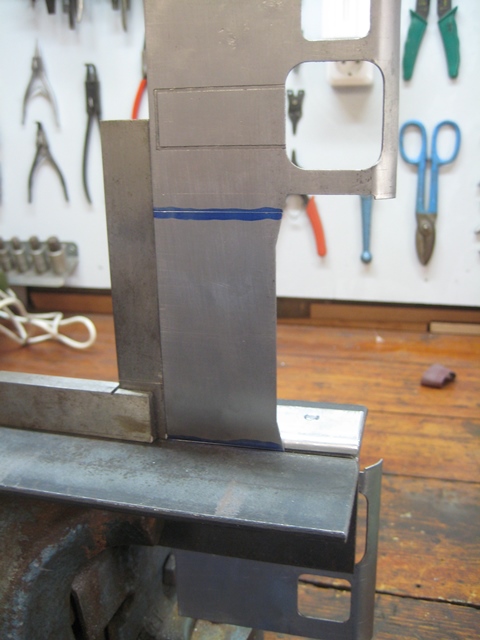

    Daarna een mal gemaakt om de cabine te buigen.
    IMG_8016 small.JPG IMG_8017 small.JPG

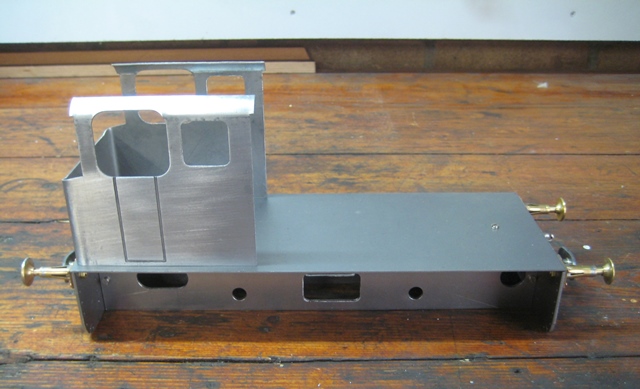

    Ik ben super tevreden met het resultaat.
    IMG_8021 small.JPG
    IMG_8022 small.JPG
    Groetjes,
    Ruud.

    ozy, Jan Walpot, Jinny en 8 anderen vinden dit leuk.
