Manta IOM

Discussie in 'Zeilschepen' gestart door DioM, 3 mrt 2020.

Tags:
  1. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Na de bouw van de Goth van Frank Russell ben ik op zoek gegaan naar een volgend bouwproject. Omdat de Goth boven verwachting presteert (zeker voor een 1e bouw sinds jaren) ging mijn aandacht eerst uit naar de Ellipsis of Equation (M klasse) van de zelfde ontwerper. Maar toen kwam ik de Manta2017 van Andreas Hoffmann tegen en dat leek me ook wel wat .
    Dus die maar eind november op de bouwplank gezet.

    Voor de gene die het uitgebreider willen zien scrol een aantal posts naar beneden daar staan youtube "filmpjes"

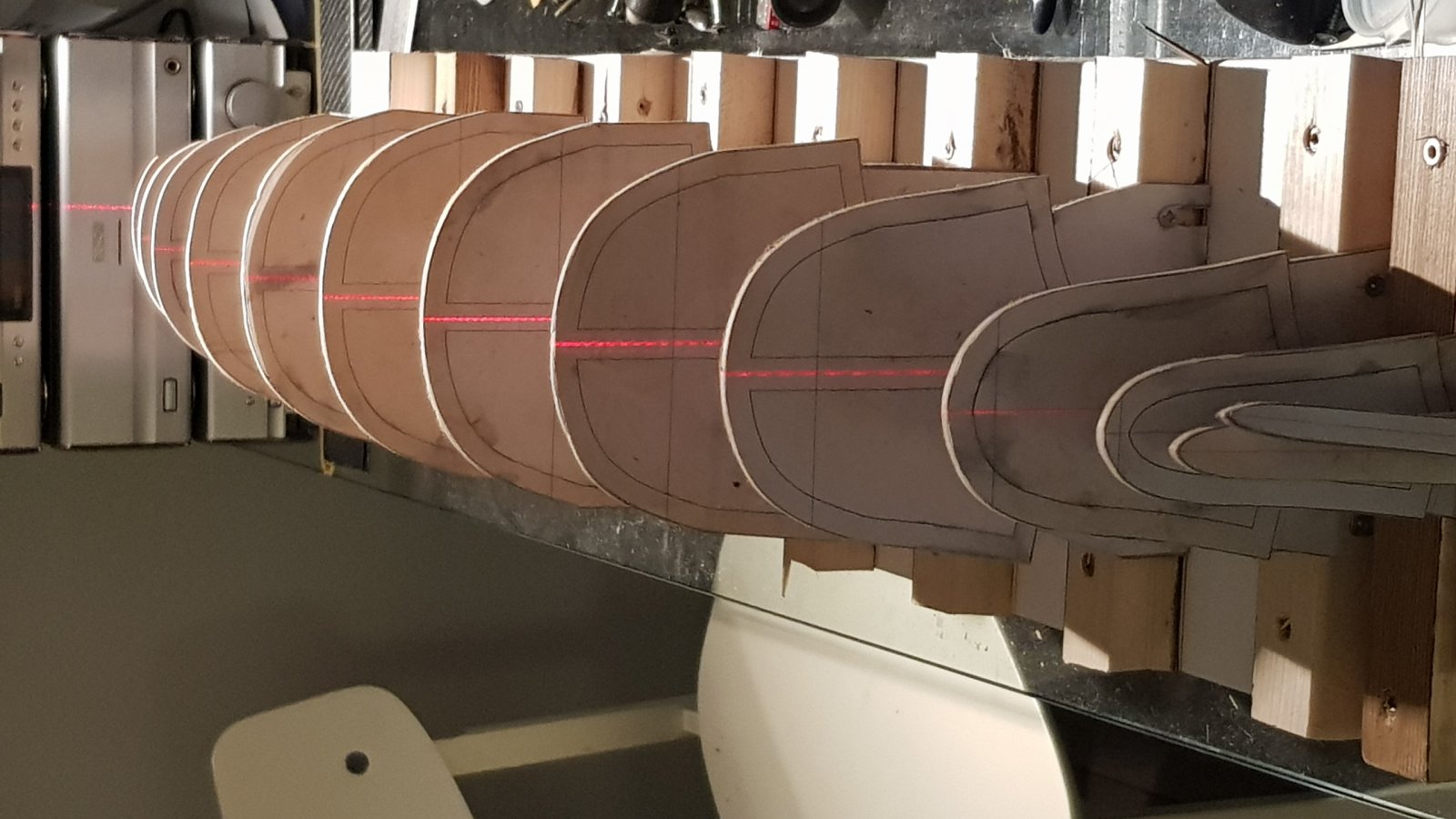

    20191130_230248.jpg 20191205_001051.jpg 20191205_002714.jpg
    Na het uitlijnen bekleden met 3mm balsa 20191211_082237.jpg
    Glas epoxy goth er naast 20191211_092047.jpg 20191212_002743.jpg 20191212_214318.jpg
    Na wat schuurwerk de 1e laag 100gr glasweefsel 20191214_002542.jpg 20191214_024341.jpg
    En epoxy en een laagje peelply

    Laatst bewerkt: 3 mrt 2020
    Bert V vindt dit leuk.
  2. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Na uitharden wat plekjes bij gewerkt 20191214_161405.jpg 20191214_205710.jpg
    Hier maakte ik een foutje mijn epoxy plamuur was nog niet 100% droog 20191215_003220.jpg
    2e laag 100gr glasweefsel met dus de vlekjes van het foutje 20191215_232537.jpg
    Romp los vd bouwplank 20191216_172832.jpg
    Hulp spanten aangepast voor het dek 20191216_225514.jpg 20191216_235410.jpg 20191217_002315.jpg 20191217_012319.jpg
    Dek dicht klaar voor 1 laag 100gr glasweefsel 20191218_020950.jpg

    Bert V vindt dit leuk.
  3. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    20191220_231256.jpg 20191218_022644.jpg

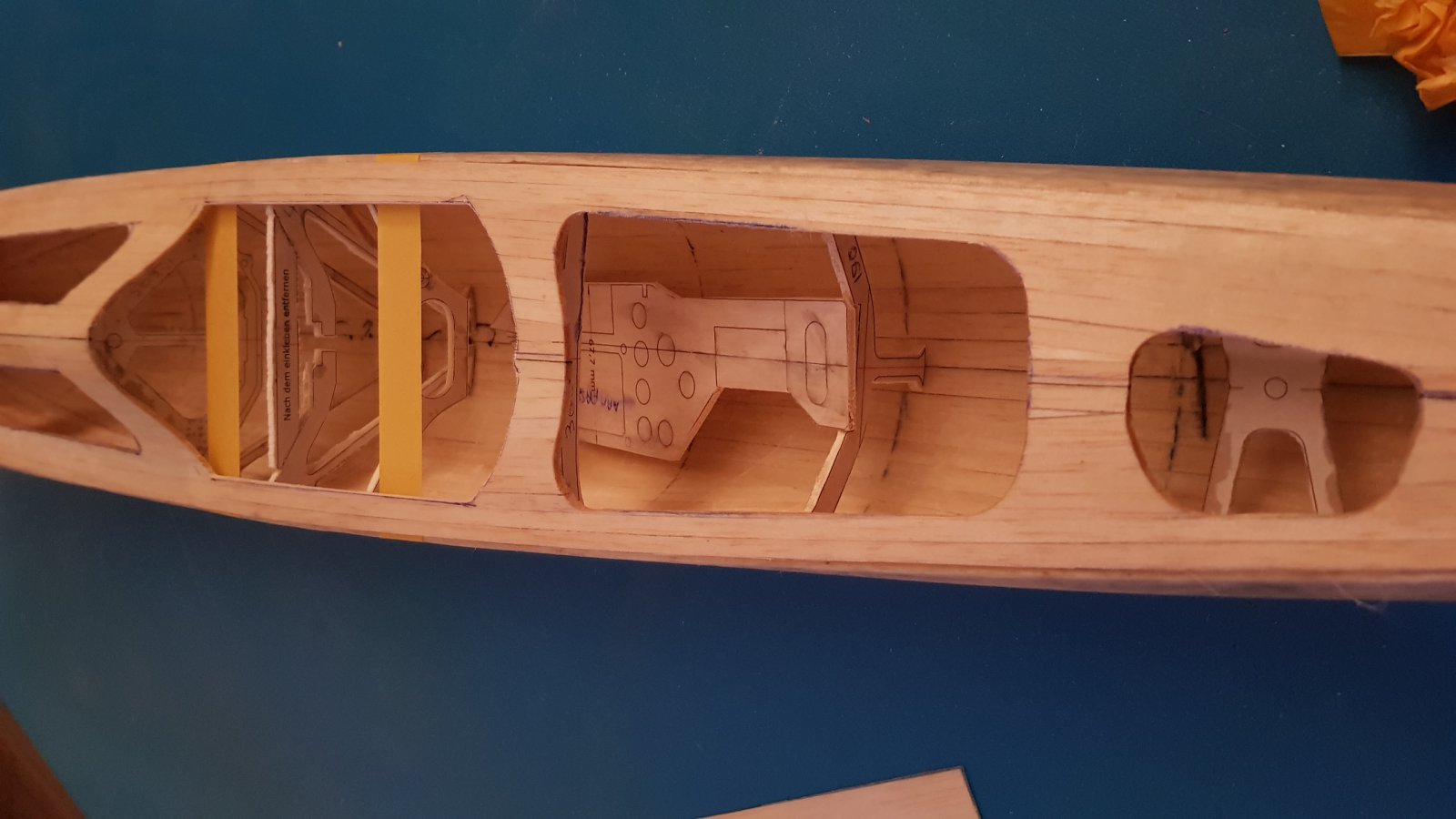

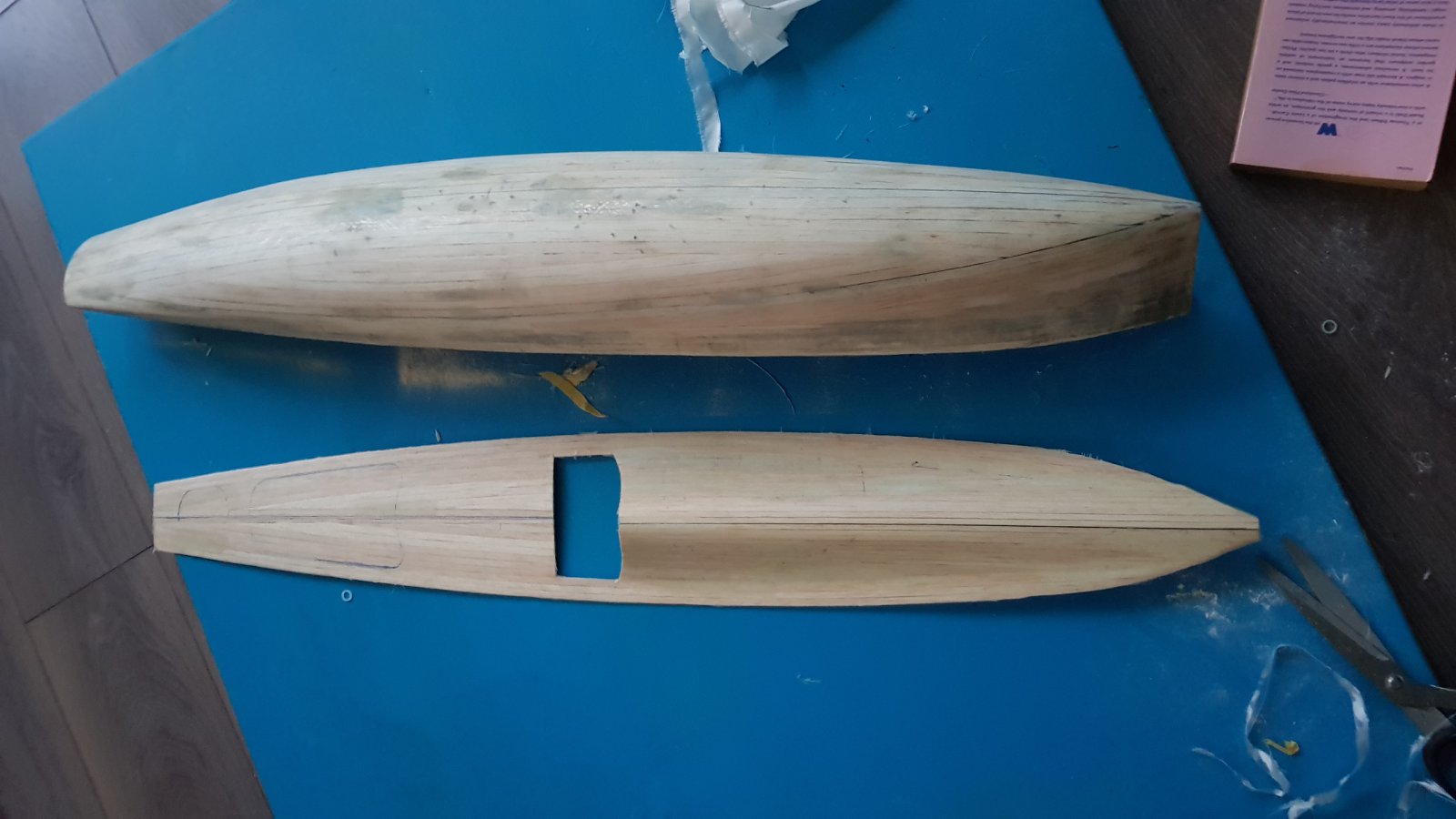

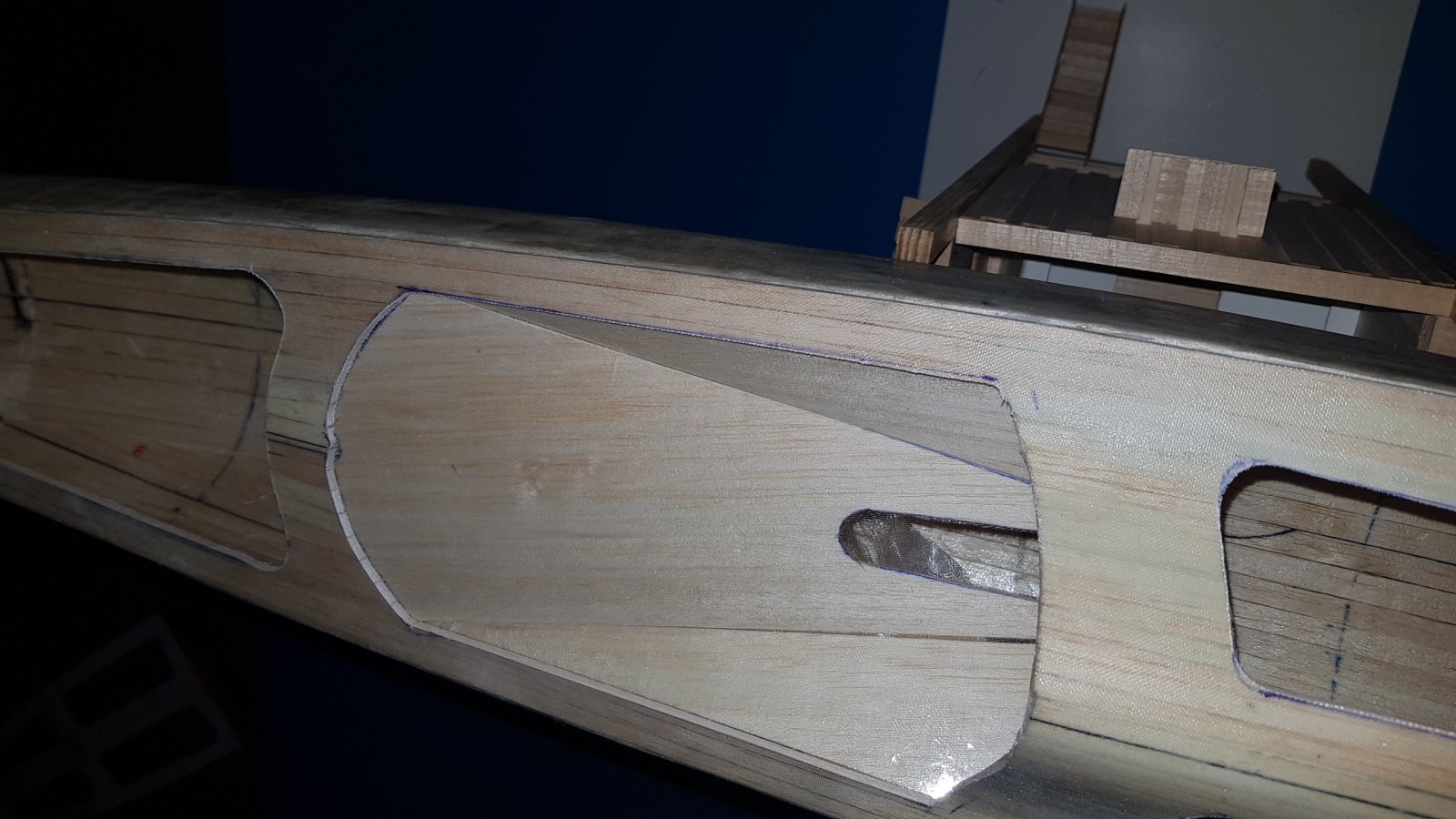

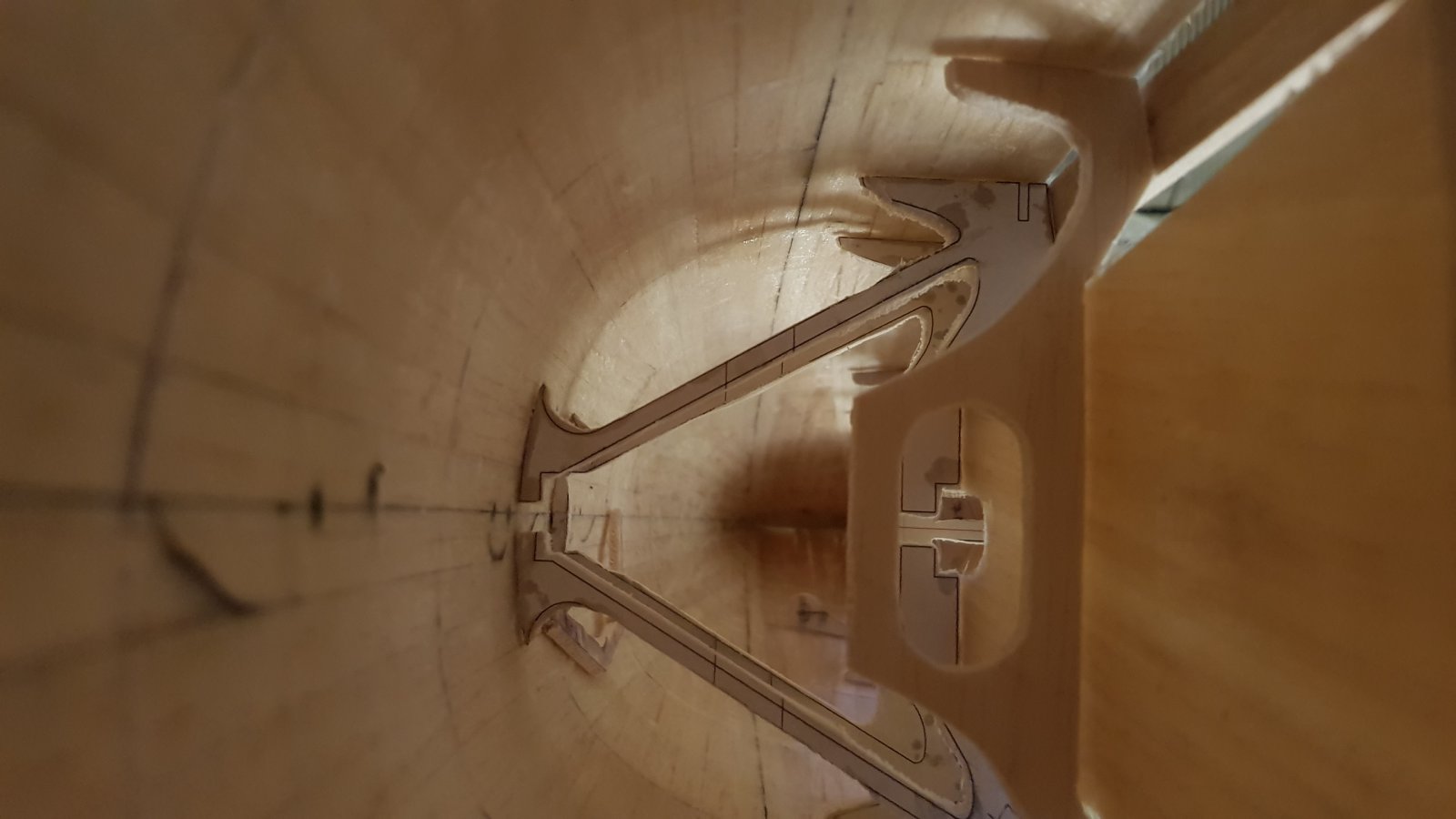

    Romp en dek gescheiden hulpspanten verwijderd 20191219_040732.jpg uitsparingen en kuipje gemaakt 20191220_191059.jpg 340 gramvoor een Lege romp buiten 2x 100gr en binnen 25gr met verstevigingen van 100gr +/_2cm breed tussen de hulpspanten van kant tot kant en rond de kielkast roerkoker. dek buiten 100gr binnen 25gr 20191220_231301.jpg 20191219_181829.jpg 20191221_010456.jpg 20191221_010508.jpg 20191221_010520.jpg

    Laatst bewerkt: 3 mrt 2020
    Bert V vindt dit leuk.
  4. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam

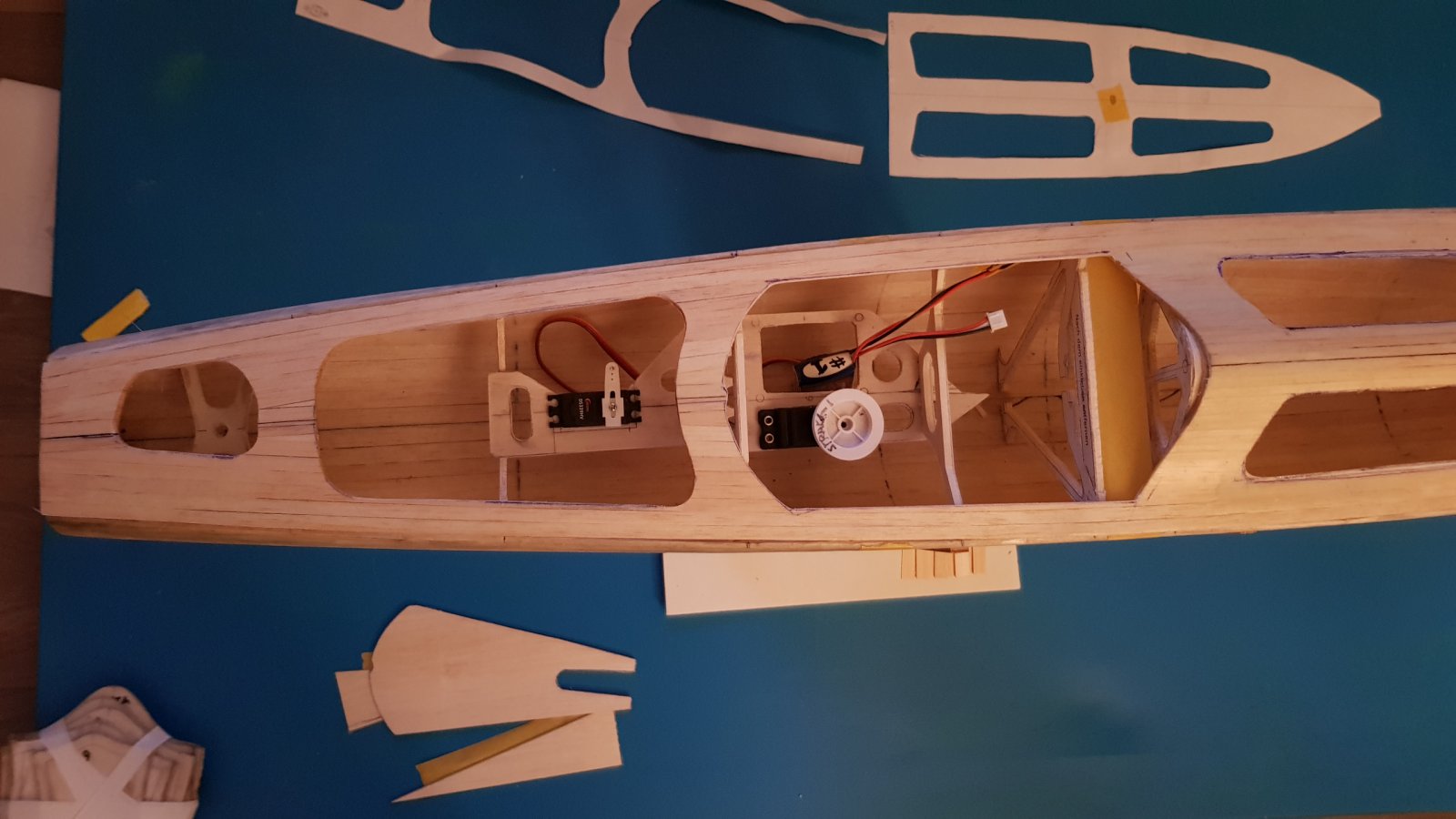

    Electronica proef plaatsen 20191221_030946.jpg 20191221_045644.jpg 20191223_192409.jpg 20200227_032119.jpg
    Randje gemaakt en lek test , na een uur 2 mini zweet druppeltjes dat gaat wel werken en anders wat vaseline er tussen 20200101_001508.jpg pringle deksel op zn plek 20200117_011249.jpg 20200117_011258.jpg 20200117_011316.jpg 20200118_144132.jpg

    Bert V vindt dit leuk.
  5. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam

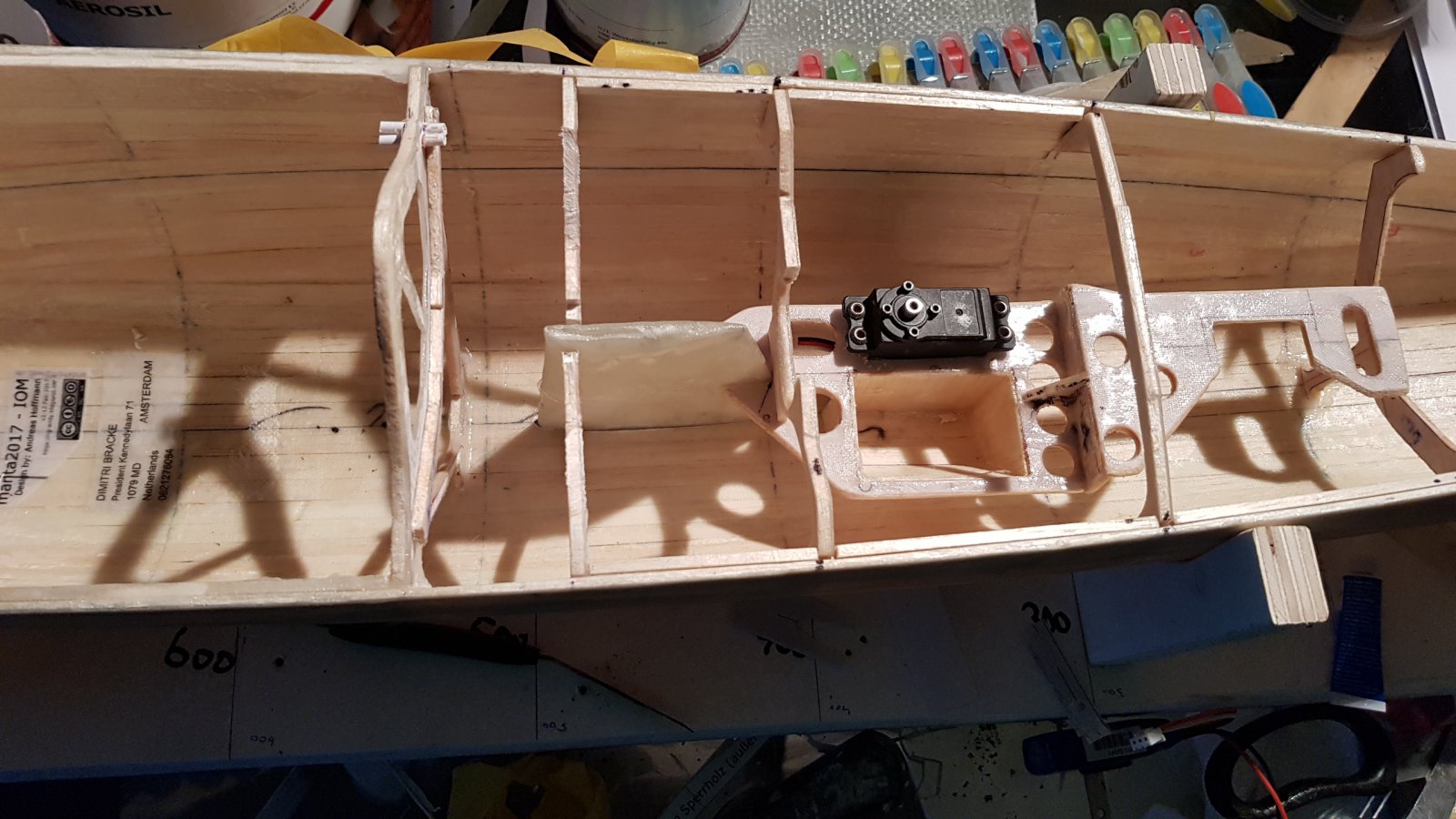

    20200118_154700.jpg 20200119_001535.jpg 20200119_001549.jpg
    Vin box en roerkoker geplaatst mooi uitgelijnd met de laser 20200119_012830.jpg 20200120_034547.jpg 20200120_034611.jpg
    Mastbox 20200120_165110.jpg 20200124_001519.jpg 20200126_025351.jpg
    Aanpassen vh voordek voor verzonken "voorstag" 20200126_222156.jpg
    Romp en dek verenigt

    eric_laermans en Bert V vinden dit leuk.
  6. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam

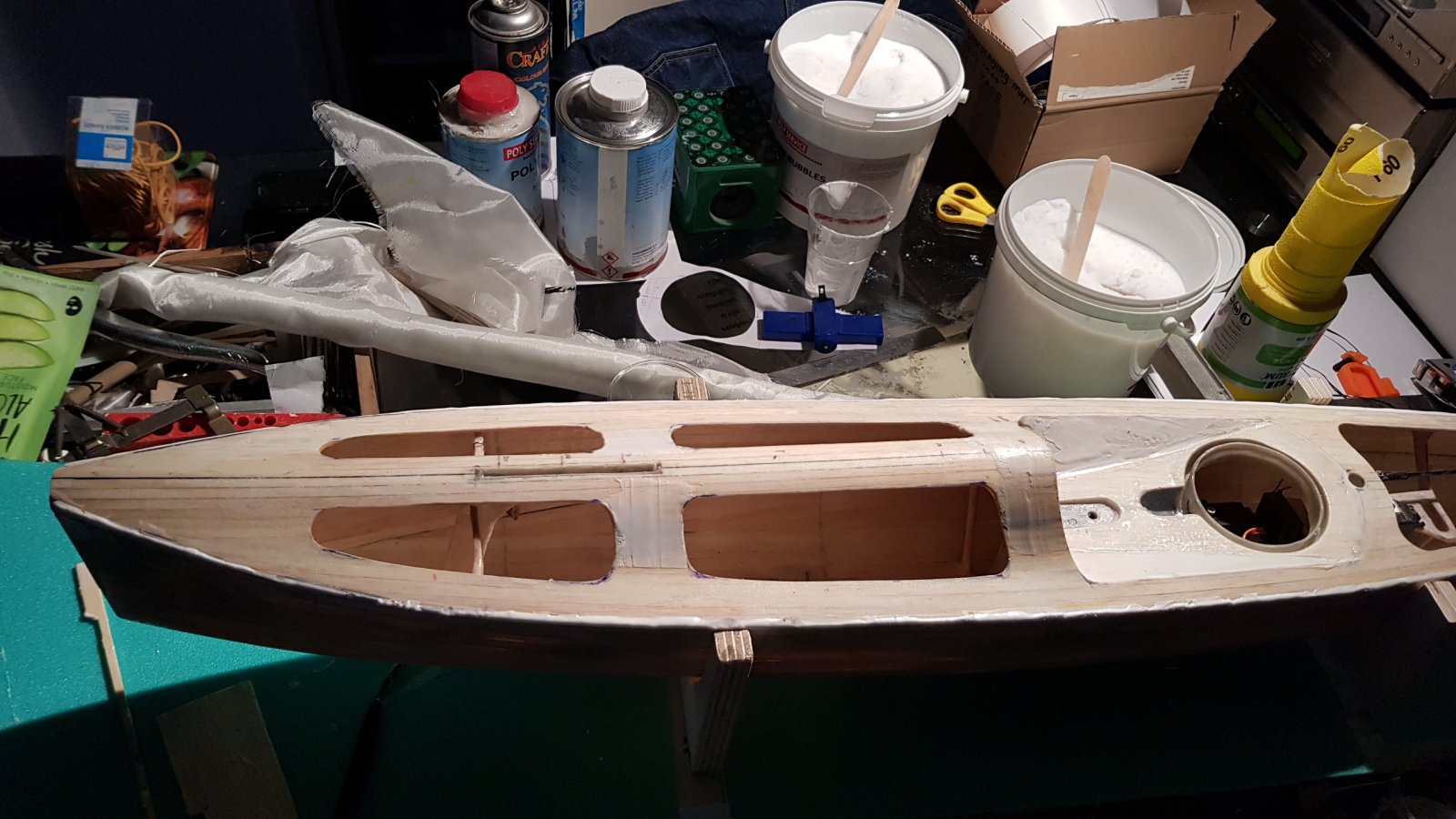

    20200127_030252.jpg 20200127_030255.jpg 20200130_005719.jpg
    Primer[/ATTACH]

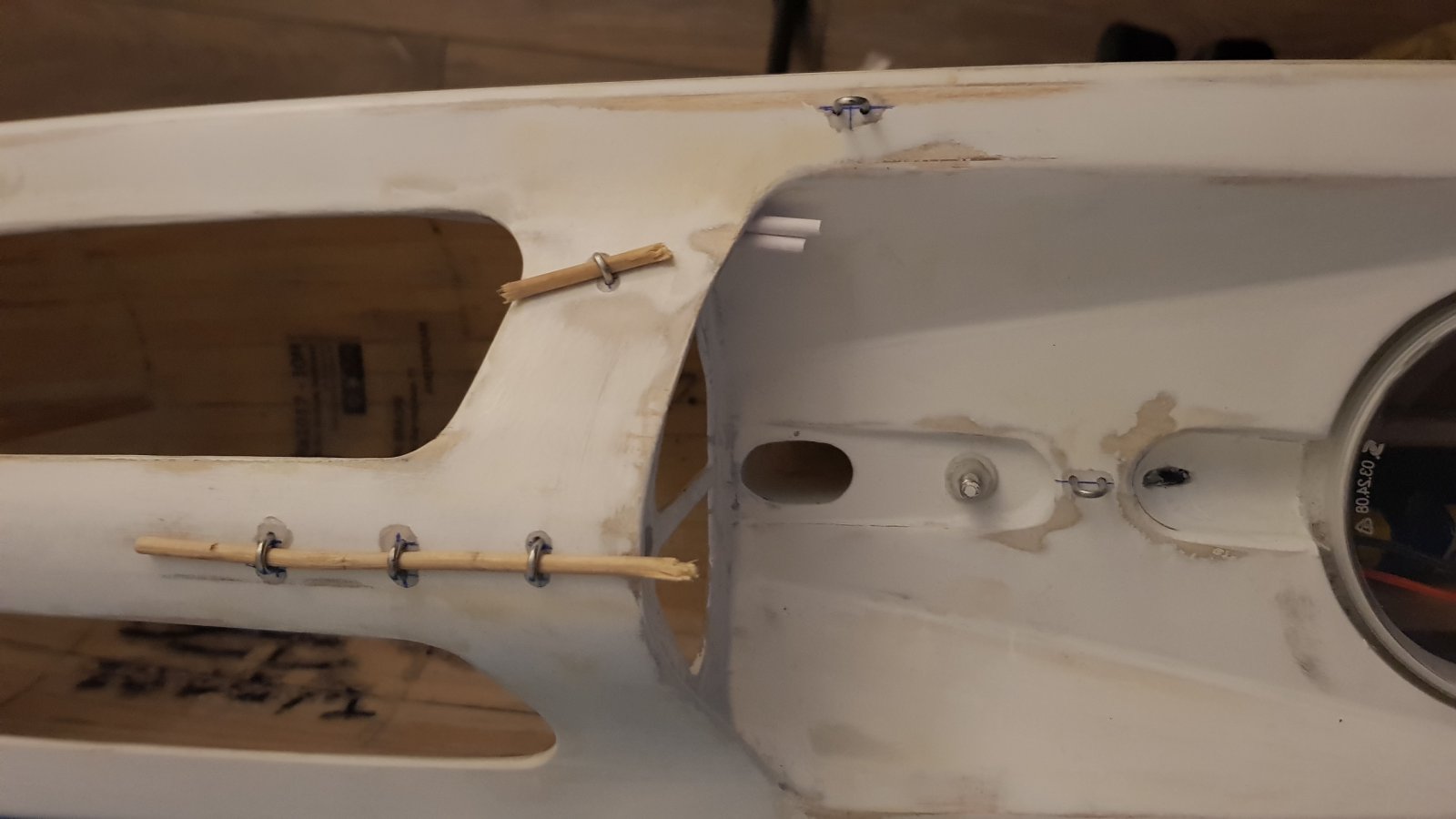

    20200203_235159.jpg 20200206_051557.jpg neusbumper maken voor malletje 20200208_014828.jpg
    En er moest nog een loodje komen 20200208_190227.jpg 20200209_023329.jpg 20200209_025438.jpg
    Kleurtje 20200211_053749.jpg
    De laatste dingetjes

    Laatst bewerkt: 3 mrt 2020
    eric_laermans en Bert V vinden dit leuk.
  7. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Romp klaar electronica en accu er in (tijdelijke winch) en 810gr lood om op 4000gr te komen (geen tuig) 20200213_171716.jpg pachtig op dr waterlijn 20200218_233904.jpg 20200222_004718.jpg
    Met de Goth 20200222_011556.jpg
    Zeilen maken 20200222_011942.jpg 20200222_014734.jpg
    Claudio tool 20200301_054310.jpg 20200302_034136.jpg
    En nu nog wachten op de kingmax zeilwinch , besteld ruim voor het Coronavirus maar nog onderweg . In een volgende boot komt denk ik wat anders maar ik wil in deze dezelfde als in de Goth zodat ik ze goed kan vergelijken . En op de Manta tekening is hij voorgeschreven.

    Bert V vindt dit leuk.
  8. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Meer zien



    Laatst bewerkt: 3 mrt 2020
    Bert V vindt dit leuk.
  9. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    Zit er idd 810gr lood in de romp? Of was dat tijdelijk? Wel erg mooi geworden.

  10. wim bakker

    wim bakker

    Lid geworden:
    13 mrt 2006
    Berichten:
    558
    Locatie:
    Almere
    Mooi werk Dimitri!
    Kom je ook eens meevaren met de kleine, maar enthousiaste en vriendelijke, groep IOM zeilers?

  11. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Eric die 800gr was nodig om een complete boot voor te stellen ,nu met mast en de rest van het tuig moet er nog zo'n 400gr lood in de boot maar weet dat pas precies als de winch binnen is (of ik moet de Goth kanibaliseren)

    eric_laermans vindt dit leuk.
  12. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Wim bedankt!
    Meevaren lijkt me erg leuk ,maar eens kijken hoe en wanneer en waar dat kan

    Groeten Dimitri

  13. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    Herkenbaar... als een boot eenmaal goed is afgesteld en lekker vaart, niet kannibaliseren hoe groot de verleiding ook is :). Erg netjes gebouwd en ook nog 's in sandwich-bouwwijze (correcte veronderstelling van mij?)... kortom, een super-strakke constructie!

  14. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Gaaf verslag Dimitri,
    je moet zeker komen wedstrijdvaren met dat spulletje. veel te leuk om dat niet te doen.
    je bent wel wat voortvarender dan ik. Mijn bouw zal wel iets langer gaan duren vrees ik.
    een paar vragen als dat mag;
    - is dat balsa? (lijkt mij tenminste zo)
    - wat heb je gebruikt voor de spantjes en het interieur
    - glas epoxy aan binnenzijde en buitenzijde? welke doelgewichten heb je gebruikt?
    - weet je het gewicht van de romp na bekleden met glas/epoxy?
    - waarin heb je de kiel gegoten, gips?

    dank en groet
    Hay

  15. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Ha , rompgewicht en doelgewichten stonden bij de foto' overheen gelezen, sorry. wel heel licht gebouwd hoor, romp met dek 340 g. dat is even zwaar als mijn Ellipsis romp zonder dek. Ik hoop de Slice iets lichter gebouwd te hebben.
    En....Je hebt twee prachtige en competetieve IOM's, dus lid worden van de DIOMCA en lekker wedstrijden komen zeilen

    Laatst bewerkt: 3 mrt 2020
  16. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Hay jij bedankt voor het laatste zetje om een verslag te plaatsen!

    En ja ze is van balsa de romp met 2 lagen 100gr op de buitenkant en aan de binnenkant met 2cm brede stroken 100gr tussen de hulpspanten
    nog voor het verwijderen daar aangebracht en na verwijderen vd hulp spanten nog wat verstevigingen rond kielkast en roer en een laag van 25gr .
    Dek is 100gr buiten en 25gr binnen.
    Spanten zijn van balsa met de meeste aan 1 kant 100gr en de andere 50gr op die van het roer en kiel/verstaging hoofdschot na
    Die zijn wat zwaarder met een laag 100 en 1 laag 160gr aan de buiten kant en 50 binnen.
    Vaar klare Romp met alle electronica, accu en roer weegt 690gr
    20190628_191712.jpg En de bulb is idd gegoten in gips deze foto is nog van die voor de Goth 20200208_185403.jpg deze is van de manta 20200208_190227.jpg bij deze heb ik een sleuf in het lood gecreƫerd door het stukje hout tot op de messing kern ,alles beter dan uitboren!

    wim bakker vindt dit leuk.
  17. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Omdat mijn dummy bulb iets te groot/zwaar is draai ik hem op maat/gewicht.
    Op de foto's de bulb van Goth nummer 2 de vol glas versie en de dummy bulb ernaast.
    Hier moest ik de sleuf toch nog iets opboren ik had het malletje er van nog niet voor gebrand (waardoor die tijdens het gieten verbrande en het sleufje dus te smal werd).
    20191124_170819.jpeg 20191124_023203.jpeg

  18. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    bij mij ging bij het laatste gieten iets mis. waarschijnlijk wat was achtergebleven van de mal. nu is mijn gipsmal verstopt. ik ga proberen hem in zijn geheel zo heet te stoken dat het lood er weer uit loopt en dan nog een keer opnieuw gieten. Ik heb nu hittebestendige siliconen gekocht, waarvan ik een tweedelige mal wil gieten. kan ik meerdere bulbs van maken.
    ach, zo blijf je bezig

  19. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    en ik ben jaloers op je bouwgewicht. onwaarschijnlijk laag voor houtbouw. Ben benieuwd waar ik met de Slice op uit kom

  20. DioM

    DioM

    Lid geworden:
    25 jul 2019
    Berichten:
    278
    Locatie:
    Amsterdam
    Ik was deze keer begonnen met het gewicht besparen bij het kopen vd plankjes van 3mm balsa daar zit al aardig wat verschil in.
    Ook aan de binnenkant vd romp heb ik aardig wat weg gehaald.
    Het binnen werk is wat zwaarder dan gehoopt maar het meeste daarvan zit toch rond de kielbox en daar maar liever save dan sorry!

    Ik heb ook gedacht aan die hitte bestendige silicone , heb nu 3x gipsmallen gemaakt en ze sneuvelen elke keer . Ben dus erg benieuwd naar jouw bevindingen er mee.
    Ik hoop dat een oud contact uit mijn metaal tijd een alu versie wil maken voor de bulb en als het even kan ook een voor een kielvin ik moet er maar eens langsgaan heb nog wat tegoed en hoop dat hij niet te druk is
