    Hallo,
    ik ben Pim Bijl en ben 13 jaar.
    een vriend van mij (Yannic van Moerkerk) had het idee om een Mega Vapor te maken. (helaas had ik niet direct het idee om een verslag te maken maar het was nu toch eerst nog kleine simpele dingen schroeven dus zoveel is er niet overgeslagen) dit zijn de 3d geprinte onderdelen getekent door Yannic

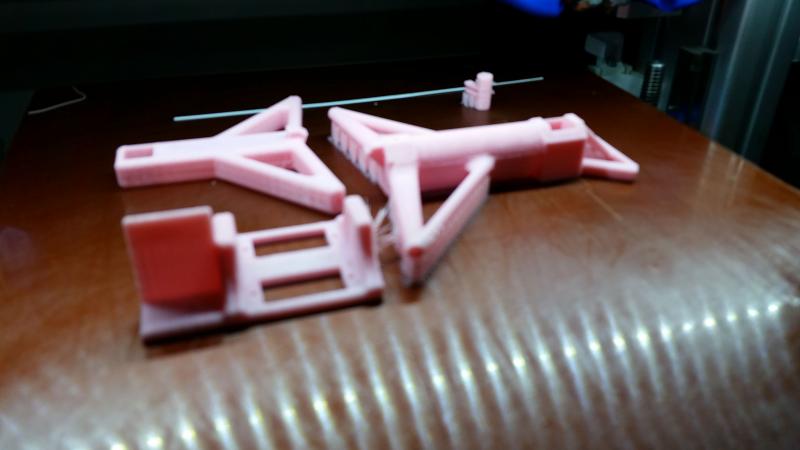

    de onderdelen romp:

    [​IMG]

    http://www.modelbouwforum.nl/forums...-vapor-picture213271-img-20150103-wa0049.jpeg


    onderdelen staart:
    [​IMG]


    http://www.modelbouwforum.nl/forums...-vapor-picture213285-img-20150123-wa0004.jpeg

    het idee is om met een balsa 10X10 mm staaf de romp te maken en met 2 1.5 en 1 mm carbon de Rudder , elevator en main wing te maken.
    de electronica: voor de motor gewoon de standaard HK 2204/14t motortjes en 6A esc ook komen er voor de servos hxt500 2x op.

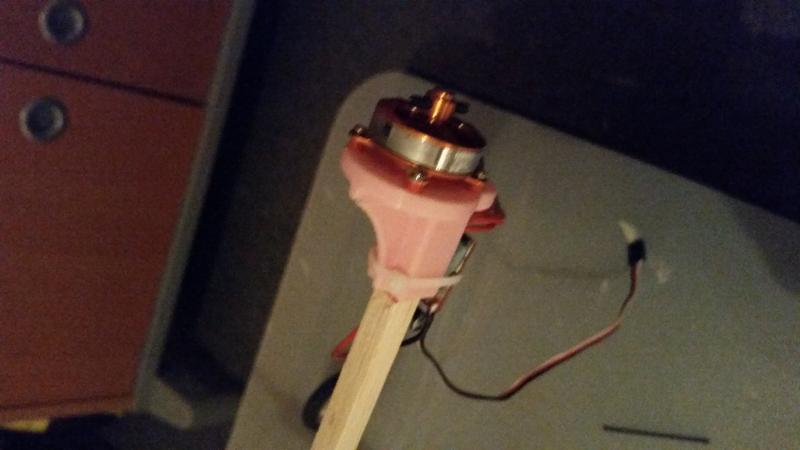

    zo zitten de esc en motor op de mount:

    [​IMG]

    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213288-20150203-213414.jpg

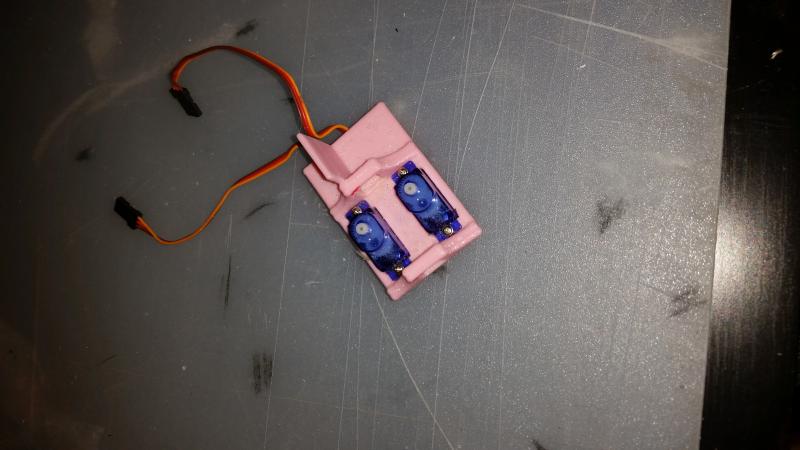

    servo's en ontvanger plaatje:

    [​IMG]

    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213289-20150204-074651.jpg

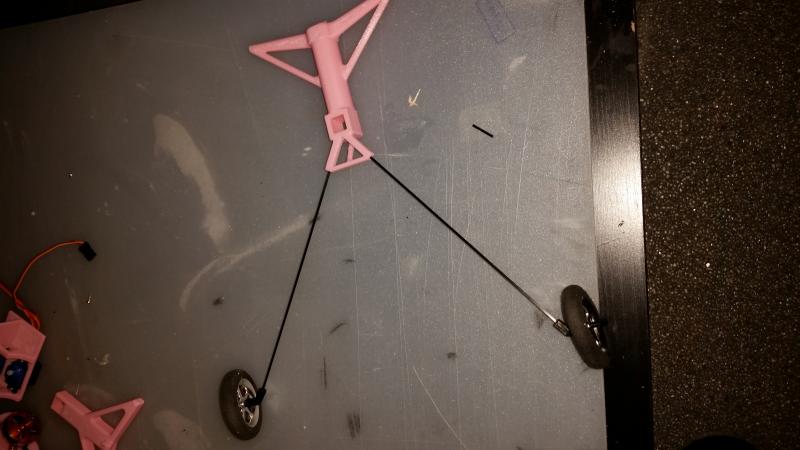

    landingsgestel:
    http://www.modelbouwforum.nl/forums/picture.php?
    albumid=20957&pictureid=213291

    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213291-20150204-074506.jpg

    [​IMG]


    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213290-20150204-074615.jpg

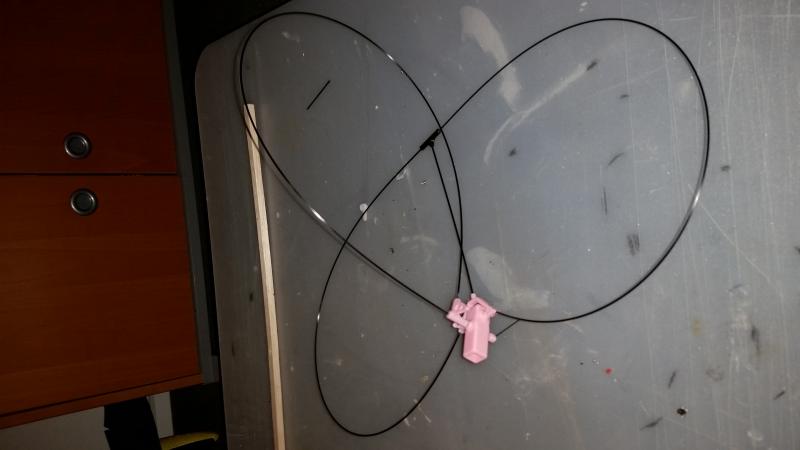

    de staart was al in elkaar gezet en ziet er ongeveer zo uit:
    [​IMG]

    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213292-20150204-074814.jpg


    en zo ziet het geheel er nu ongeveer uit:
    [​IMG]

    http://www.modelbouwforum.nl/forums...-mega-vapor-picture213293-20150204-160445.jpg

    ik moet even kijken wanneer de volgende update komt ik denk morgen.
    :help: P.S. even een vraag: ik ben aan het twijfelen wat handig is om te doen met de motor mount voor hem vast te zetten lijmen of er toch een soort verwisselbaar idee van maken graag jullie mening.
    groet Pim

    Laatst bewerkt door een moderator: 17 nov 2015
  2. jsf

    jsf

    Lid geworden:
    13 mei 2012
    Berichten:
    134
    Nu zijn de foto's zichtbaar :D

    Er interessant projectje :) Ik ga dit volgen.
    Wordt het niet erg zwaar met die plastieken onderdelen? En wat gaan jullie gebruiken om de vleugels te bespannen?

  3. evbragt

    evbragt

    Lid geworden:
    6 jan 2009
    Berichten:
    1.527
    Locatie:
    Oss / MVC "The Wings" Nistelrode
    Leuk idee!
    abo'tje

  4. Rcairplanefreak

    Rcairplanefreak

    Lid geworden:
    12 mrt 2013
    Berichten:
    19
    Nee de onderdelen zijn geprint dat betekent dat ik zelf de dichtheid kan bepalen tot 100 procent invulling dus massief tot 0 procent dat is hol ik zit ongeveer op 15 procent voor bespanning gebruik ik warmhoud deken/folie vanmiddag die volgende update dan zie je de staart bespannen :)

  5. classicracer

    classicracer

    Lid geworden:
    2 sep 2005
    Berichten:
    1.518
    Locatie:
    Genk - Belgiƫ - EBZW
    Is een mooi en innovatief projectje!

  6. Rcairplanefreak

    Rcairplanefreak

    Lid geworden:
    12 mrt 2013
    Berichten:
    19
    hallo mensen hier de volgende update van de bouw.
    ik heb vandaag gewerkt aan de staart en aan de zekering voor alle onderdelen die vast op de romp zitten.

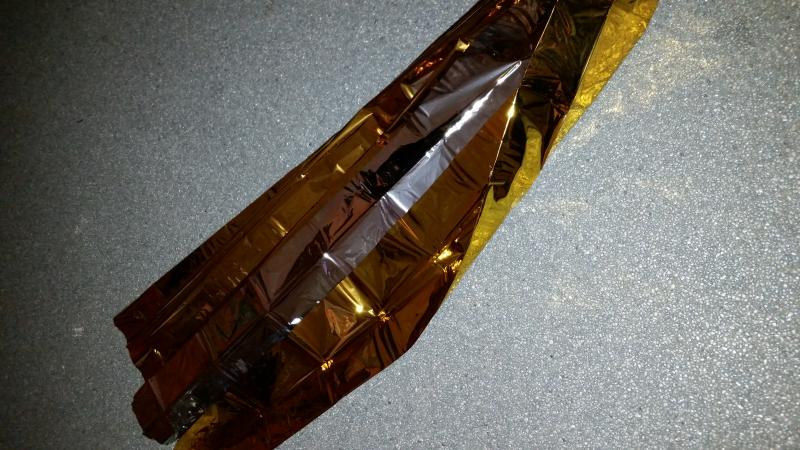

    de warmhoud folie/deken die ik gebruik om alles te bespannen:
    [​IMG]

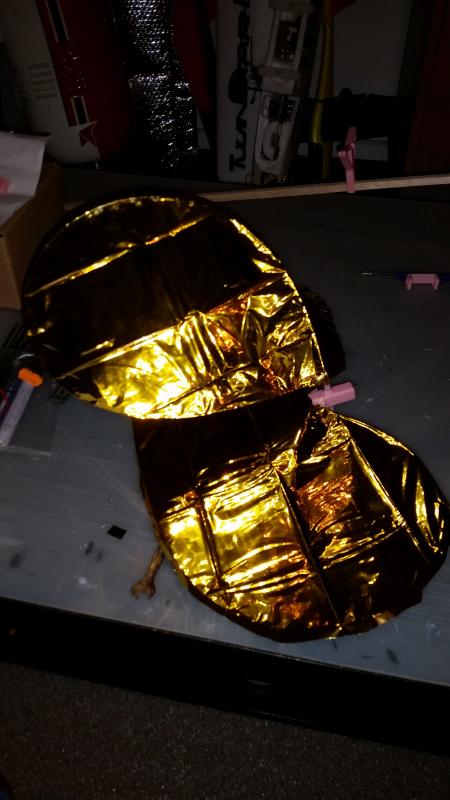

    dit is de staart gefolied de folie zit vast met spraylijm voor papier:
    [​IMG]
    dit werkt erg goed alleen heb ik een fout gemaakt ik heb de staart in elkaar gezet (gelijmd) dus kon ik niet makkelijk bij alle hoekjes maar het is me toch een soort van gelukt.
    maar ik ga de volgende versie eerst bespannen en dan pas in elkaar lijmen.(leer momentje)

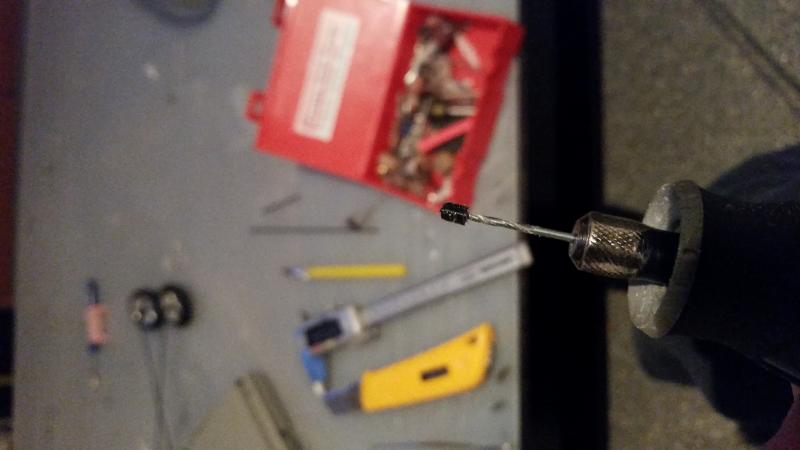

    toen heb ik de zekeringen gemaakt voor de onderdelen dit heb ik gedaan door alle onderdelen op de goede plekken te schuiven en toen met een 1.5 mm boortje dwars door de plastic en de balsa heen geboord:
    http://www.modelbouwforum.nl/forums/picture.php?
    albumid=20957&pictureid=213410

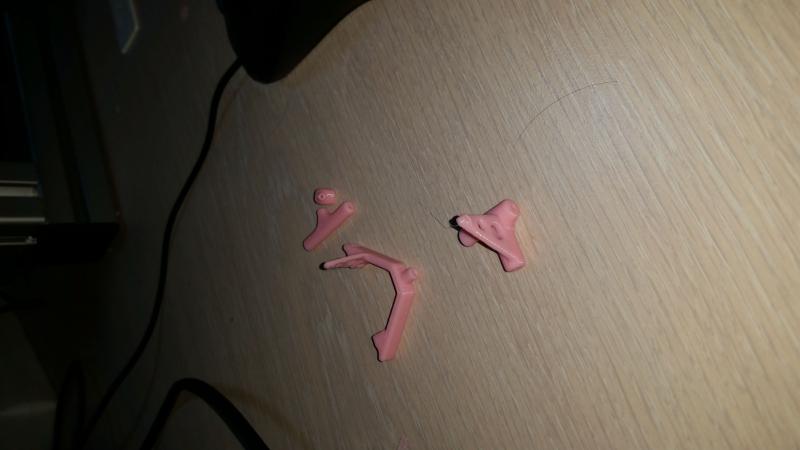

    daarna heb ik de kapjes die ik net heb geprint uitgeboord ook met hetzelfde boortje:[​IMG]
    daarna heb ik het op een carbon buisje gelijmd (aan 1 kant zodat het verwijderbaar is)
    [​IMG]

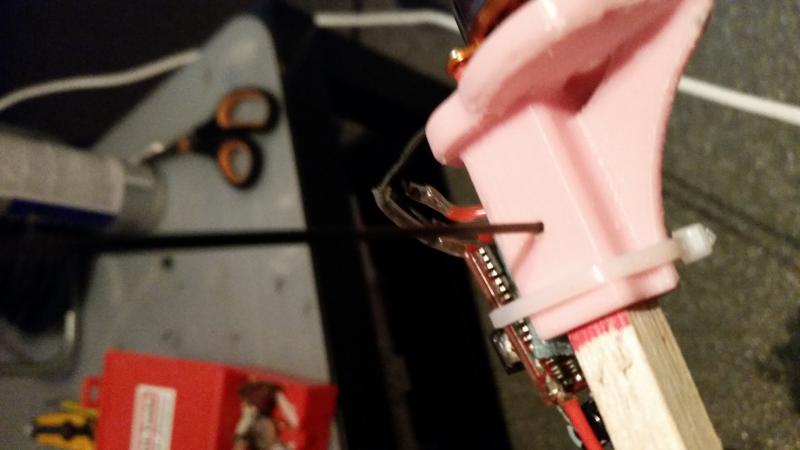

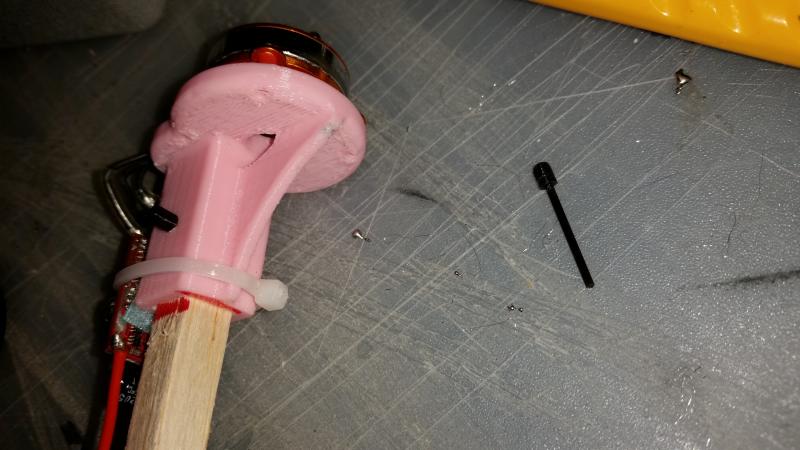

    zo zit het door de mount
    [​IMG]

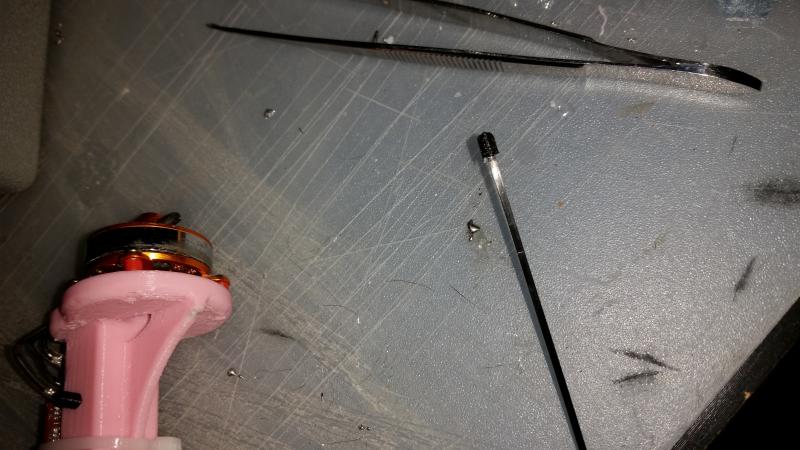

    de overige carbon af snijden tot op formaat:[​IMG]
    dit werkt hopelijk redelijk het moet niet te moeilijk zijn anders is het te ingewikkeld en dat is niet onze bedoeling

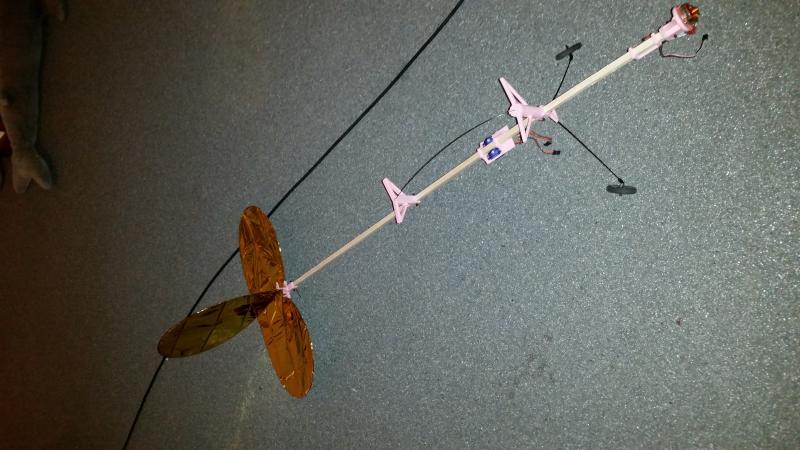

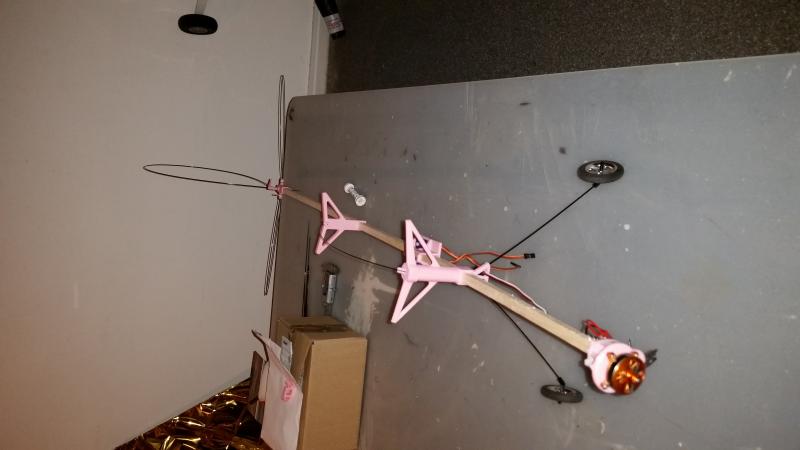

    zo ziet hij er nu uit:[​IMG]
    ik denk dat ik de komend weekend niks kan posten... ik heb geen carbon meer dus dat is jammer...
    groeten Pim
    (als jullie leuke ideeen hebben voor een ander model of iets voor op/onder de mega vapor zeg het gerust misschien kan ik er wat mee :p )

    Laatst bewerkt door een moderator: 17 nov 2015
  7. Burp

    Burp Administrator Moderator team Forum veteraan

    Lid geworden:
    30 jan 2005
    Berichten:
    14.192
    Locatie:
    Zaandam
    Dubbelposten is niet toegestaan. Verder in het andere topic.
